短路分断能力参考资料

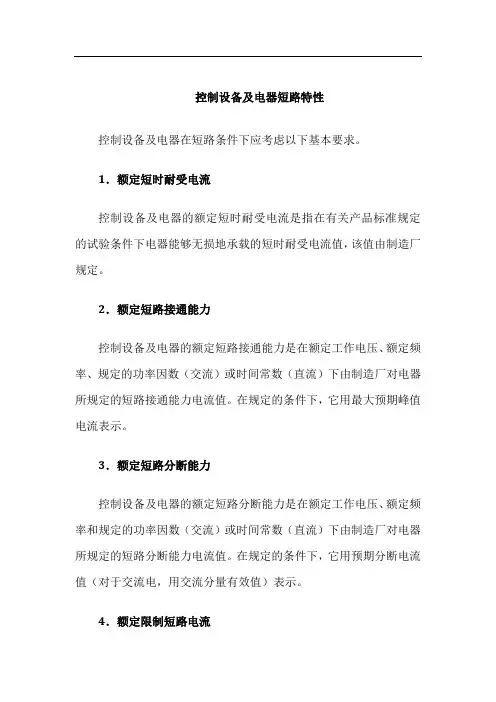

控制设备及电器短路特性
控制设备及电器短路特性
控制设备及电器在短路条件下应考虑以下基本要求。
1．额定短时耐受电流
控制设备及电器的额定短时耐受电流是指在有关产品标准规定的试验条件下电器能够无损地承载的短时耐受电流值，该值由制造厂规定。
2．额定短路接通能力
控制设备及电器的额定短路接通能力是在额定工作电压、额定频率、规定的功率因数（交流）或时间常数（直流）下由制造厂对电器所规定的短路接通能力电流值。
在规定的条件下，它用最大预期峰值电流表示。
3．额定短路分断能力
控制设备及电器的额定短路分断能力是在额定工作电压、额定频率和规定的功率因数（交流）或时间常数（直流）下由制造厂对电器所规定的短路分断能力电流值。
在规定的条件下，它用预期分断电流值（对于交流电，用交流分量有效值）表示。
4．额定限制短路电流
控制设备及电器的额定限制短路电流是在有关产品标准规定的试验条件下，用制造厂指定的短路保护电器进行保护的控制设备及电器，在短路保护电器动作时间内能够良好地承受的预期短路电流值，该值由制造厂规定。
指定的短路保护电器的具体要求应由制造厂规定。
对于交流，额定限制短路电流用交流分量有效值表示。
短路保护电器可以构成控制设备及电器的一部分或为一个独立单元。

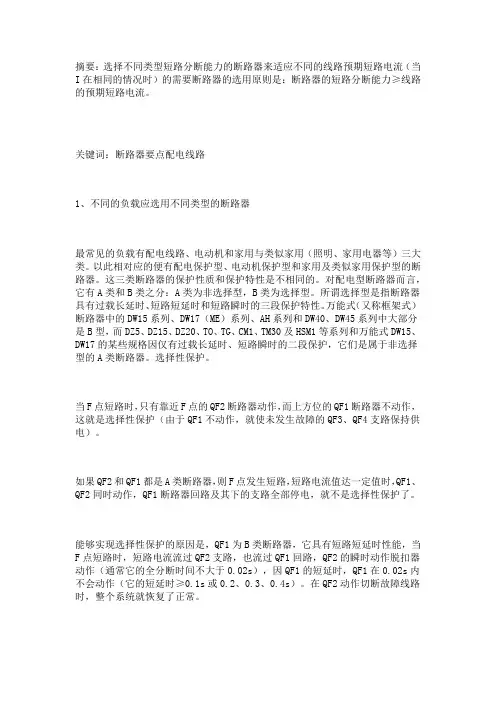

浅析断路器的极限短路分断能力
摘要：选择不同类型短路分断能力的断路器来适应不同的线路预期短路电流（当I在相同的情况时）的需要断路器的选用原则是：断路器的短路分断能力≥线路的预期短路电流。
关键词：断路器要点配电线路1、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。
选择性保护。
当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。
如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。
能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作（通常它的全分断时间不大于0.02s），因QF1的短延时，QF1在0.02s内不会动作（它的短延时≥0.1s或0.2、0.3、0.4s）。
在QF2动作切断故障线路时，整个系统就恢复了正常。
可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B 型断路器。
对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器（包括塑壳式和万能式），DZ5、DZ15、TO、TG、GM1、TM30、HSM1及DW15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。
断路器使用类别(A,B类的含义、使用区别)
断路器的使用类别A和B的含义是什么？使用类别A：没有选择性设计，在短路时无短路延时，因此不提供额定短时电流Icw。
使用类别B:在短路条件下，提供选择性设计，通过可调的短时延时实现选择性。
这种断路器必须规定额定短时电流Icw。
使用类别A和使用类别B的断路器有什么区别？如何理解？GB14048.2-2008和IEC60947-2都有写：使用类别是根据断路器在短路情况下是否通过人为短延时明确用作串联在负载侧的其他断路器的选择性保护而规定。
请问，如何理解这句话？类别A的断路器就没有额定短时耐受电流了么？A类断路器一般作为分配电柜的进线，或终端断路器，有短路故障要求速断，没有承载短路电流的要求，所以没有Icw的参数。
B类主要用作低压进线总开关，有短路短延时保护，和下级短路器配合，做电流选择性，这样它就需要Icw，因为它需要承载一定时间的短路电流。
A类其实也有短时耐受Icw的参数，因为不要求，所以没有标注出来，你查IEC或者GB都能查到，在没有标注Icw的时候，如何确定这个数值。
关于断路器的使用类别等概念关于断路器的使用类别等概念1. 限流断路器：分断时间极短，短到足以在短路电流达到预期峰值之前就可以分断的一种断路器。
2. 断路器的使用类别：低压断路器规定了A和B两种使用类别：A类-不是专为选择性进行特殊设计的，即非选择型不为短路情况下实现选择性而提供有意的短路延时，不规定额定短时耐受电流IcwB类-是专为选择性进行特殊设计的，即选择型通过可调的延时来实现短路情况下对负载侧上串接的短路保护装置提供选择性，必须规定额定短时电流Icw3. 剩余电流断路器的类别：根据对故障电流的灵敏度，剩余电流断路器可分为AC型、A型、B型三类①AC型：在无直流分量时，对突然施加或缓慢上升的剩余正弦交流电流能够确保有效脱扣。
②A型：在有规定的剩余脉动直流分量时，对突然施加或缓慢上升的剩余正弦交流电流能够确保有效脱扣。
③B型：在含有规定的剩余脉动直流分量时，对突然施加或缓慢上升的剩余正弦交流电流或因整流回路产生剩余直流时能够确保有效脱扣。

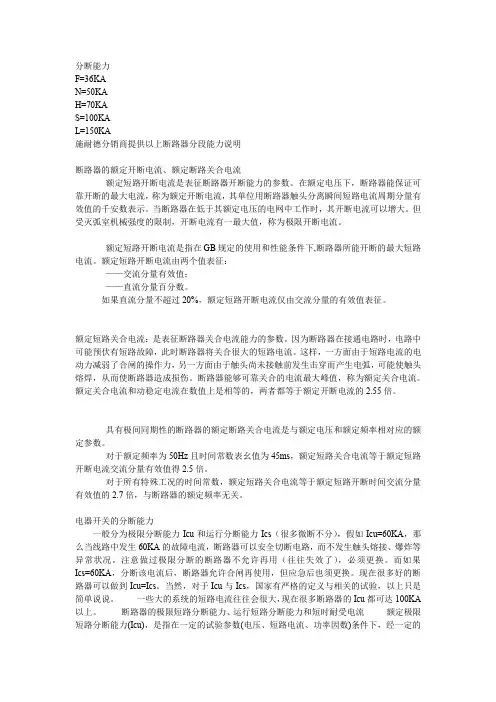

分断能力
分断能力F=36KAN=50KAH=70KAS=100KAL=150KA施耐德分销商提供以上断路器分段能力说明断路器的额定开断电流、额定断路关合电流额定短路开断电流是表征断路器开断能力的参数。
在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。
当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。
但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。
额定短路开断电流是指在GB规定的使用和性能条件下,断路器所能开断的最大短路电流。
额定短路开断电流由两个值表征：——交流分量有效值；——直流分量百分数。
如果直流分量不超过20%，额定短路开断电流仅由交流分量的有效值表征。
额定短路关合电流：是表征断路器关合电流能力的参数。
因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。
这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。
断路器能够可靠关合的电流最大峰值，称为额定关合电流。
额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。
具有极间同期性的断路器的额定断路关合电流是与额定电压和额定频率相对应的额定参数。
对于额定频率为50Hz且时间常数表幺值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值得2.5倍。
对于所有特殊工况的时间常数，额定短路关合电流等于额定短路开断时间交流分量有效值的2.7倍，与断路器的额定频率无关。
电器开关的分断能力一般分为极限分断能力Icu和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
开关柜中断路器极限分断能力和额定分断能力选择分析
开关柜中断路器极限分断能力和额定分断能力选择分析一、引言开关柜中断路器是电力系统中的重要设备，其主要功能是在发生故障时快速切断电路以保护设备和人员安全。
在选购开关柜中断路器时，必须考虑到其极限分断能力和额定分断能力，以确保设备能够可靠工作。
本文将重点分析开关柜中断路器极限分断能力和额定分断能力的选择问题。
二、开关柜中断路器的极限分断能力极限分断能力是指在特定条件下，开关柜中断路器能够可靠地切断电路的能力。
其值越大，表明分断能力越强。
选择极限分断能力时，需要考虑以下因素：1. 电路故障类型：不同故障类型对开关柜中断路器的极限分断能力有不同的要求。
例如，对于短路故障，需要选择具有较高极限分断能力的断路器，以确保能够迅速有效地切断电路。
2. 电流水平：电流水平对开关柜中断路器的极限分断能力有很大影响。
通常情况下，电流越大，所需的极限分断能力也越高。
因此，在选购开关柜中断路器时，需要根据电路的额定电流确定所需的极限分断能力。
3. 过载能力：开关柜中断路器的极限分断能力还需要考虑设备的过载能力。
在选择开关柜中断路器时，需要确保其能够承受额定负载电流并具备一定的过载能力，以应对临时过载情况。
4. 时间限制：开关柜中断路器的极限分断能力还受到时间限制的限制。
在选择时，需要考虑所需的分断时间，并选择能够在规定时间内切断电路的断路器。
三、开关柜中断路器的额定分断能力额定分断能力是指开关柜中断路器能够安全切断的电流水平。
它是根据设备的结构、材料和工作环境等因素确定的。
选择额定分断能力时，需要考虑以下因素：1. 电流特性：不同电路有不同的电流特性，需要选择适合的额定分断能力。
例如，对于高频电路，需要选择具有较高额定分断能力的断路器。
2. 设备保护需求：在选购开关柜中断路器时，需要根据电路设备的保护需求来确定额定分断能力。
例如，对于高值设备，需要选择具有较高额定分断能力的断路器，以确保设备的安全运行。
3. 环境条件：开关柜中断路器的额定分断能力还需考虑工作环境条件。

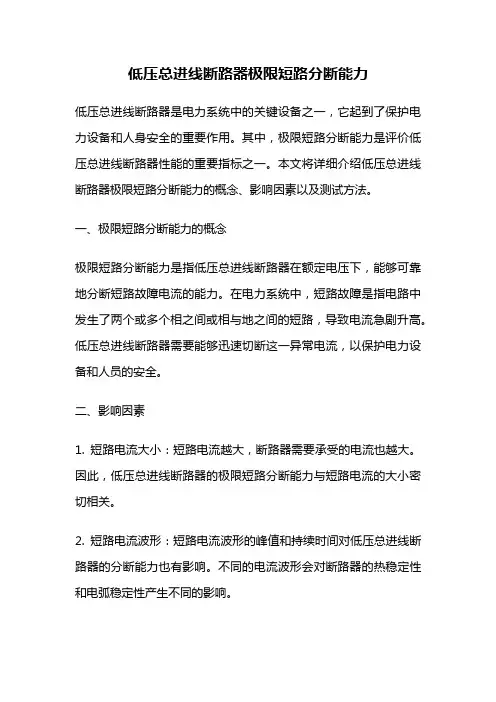

低压总进线断路器极限短路分断能力
低压总进线断路器极限短路分断能力低压总进线断路器是电力系统中的关键设备之一，它起到了保护电力设备和人身安全的重要作用。
其中，极限短路分断能力是评价低压总进线断路器性能的重要指标之一。
本文将详细介绍低压总进线断路器极限短路分断能力的概念、影响因素以及测试方法。
一、极限短路分断能力的概念极限短路分断能力是指低压总进线断路器在额定电压下，能够可靠地分断短路故障电流的能力。
在电力系统中，短路故障是指电路中发生了两个或多个相之间或相与地之间的短路，导致电流急剧升高。
低压总进线断路器需要能够迅速切断这一异常电流，以保护电力设备和人员的安全。
二、影响因素1. 短路电流大小：短路电流越大，断路器需要承受的电流也越大。
因此，低压总进线断路器的极限短路分断能力与短路电流的大小密切相关。
2. 短路电流波形：短路电流波形的峰值和持续时间对低压总进线断路器的分断能力也有影响。
不同的电流波形会对断路器的热稳定性和电弧稳定性产生不同的影响。
3. 断路器的热稳定性：短路电流通过断路器时，会产生大量的热量。
断路器需要具备良好的热稳定性，能够快速地将热量散发出去，以避免断路器过热而失效。
4. 断路器的电弧稳定性：在分断短路电流时，断路器会产生电弧。
电弧的稳定性对断路器的分断能力有着重要影响。
电弧稳定性好的断路器能够迅速地将电弧熄灭，确保电流能够被可靠地切断。
三、极限短路分断能力的测试方法评估低压总进线断路器的极限短路分断能力需要进行一系列的实验测试。
常用的测试方法包括短路试验和热稳定试验。
1. 短路试验：将断路器接入实验电路，通过控制设备产生短路电流，测试断路器在不同短路电流和不同短路时间下的分断能力。
通过观察断路器的分断时间和电弧长度来评估其极限短路分断能力。
2. 热稳定试验：在额定电流条件下，对断路器进行长时间连续工作，观察断路器的温升情况。
通过测试断路器的温升和温升时间来评估其热稳定性。
以上测试方法能够客观、全面地评估低压总进线断路器的极限短路分断能力，为电力系统的安全运行提供了有力保障。
断路器的分断能力
断路器的分断能力最近几年，与不少断路器的使用者相互磋商、探讨，并在专业刊物上阅读了一些断路选用的文章，感到收益很大，但又觉得断路器的设计、制造者与它的用户之间由于沟通、交流和宣传不够，致使电器产品的用户在选择低压断路器上还存在一部分偏失。
据此，笔者拟再次论述断路器的选择和应用，以期抛砖引玉、去伪存真。
一、按线路预期短路电流的计算来选择断路器的分断能力精确的线路预期短路电流的计算是一项极其繁琐的工作，因此便有一些误差不很大而工程上可以被接受的简捷计算方法：1.对于10/0.4kV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10kV侧的短路容量一般为200~400MVA甚至更大，因此按无穷大来考虑，其误差不足10%)。
2.GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30kA，取其1%，应是300A，电动机的总功率约在150kW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。
3.变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。
因此当原边电压为额定电压时，副边电流就是它的预期短路电流。
4.变压器的副边额定电流=Se/1.732U式中Se为变压器的容量(kVA)，Ue为副边额定电压(空载电压)，在10/0.4kV时Ue=0.4kV因此简单计算变压器的副边额定电流应是:1.44～.50Se。
5.按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ie/Uk，此值为交流有效值。
6.在相同的变压器容量下，若是两相之间短路，则I(2)=1.732I(3)/2=0.866I(3)以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。
如果短路点离变压器有一定的距离，考虑到线路阻抗，短路电流将减小。
ics 运行短路分断能力电流
ics 运行短路分断能力电流短路分断能力是指电气设备在短路故障时，能够迅速切断故障电流并避免进一步发展。
它是衡量设备安全性能的重要指标之一。
在工业生产中，短路故障是常见的电气故障之一，如果不能及时切断故障电流，将会引发火灾、电击等严重事故，甚至危及人身安全。
短路故障是指在电路中，两个或多个接点直接接触而导致电流过大的现象。
短路故障有时是由于电气设备自身的问题引起的，比如设备内部元件的损坏、绝缘层破裂等导致电气连接不良；有时则是由外部原因造成的，比如电缆短路、设备维修时误操作等。
不管是哪种情况，短路故障都会导致电流迅速升高，电气设备必须具备适当的短路分断能力来避免严重后果的发生。
短路分断能力的主要目标是保护人身安全和设备的完整性。
在短路故障发生时，设备必须迅速分断故障电流，切断故障点与电源的连接，以避免电流进一步扩大。
根据电气设备的类型和应用领域，短路分断能力通常有不同的要求。
一些电气设备需要具备较高的分断能力，能够切断较大的短路电流；而对于一些较小的电气设备，它们的分断能力要求相对较低。
通常，短路分断能力可以通过以下几个因素来衡量：1.熔断器或断路器的额定短路分断能力：熔断器或断路器是电气设备中常用的短路保护装置，它们能够根据故障电流的大小迅速切断电路。
额定短路分断能力是指熔断器或断路器能够安全切断的最大短路电流。
这个数值通常是在设备设计过程中确定的，以保证设备能够在短路故障时安全可靠地工作。
2.熔断器或断路器的短时热稳定能力：短时热稳定能力是指熔断器或断路器在分断过程中能够承受的短时热稳定能力。
当短路电流通过熔断器或断路器时，会产生较大的热量，如果设备不能承受短时热稳定能力，可能会导致设备损坏或者引发火灾。
因此，在选择熔断器或断路器时，需要考虑其短时热稳定能力是否满足实际需求。
3.电力系统的短路电流容量：电力系统的短路电流容量也是衡量短路分断能力的重要指标之一。
电力系统的短路电流容量是指系统在发生短路故障时，能够承受的最大短路电流。
