二极管介绍与生产工艺
二极管生产工艺
二极管生产工艺
二极管是一种常见的电子元件，其生产工艺主要包括晶体生长、切割、涂片、扩散、清洗、金属化、焊接等多个步骤。
下面将对二极管的生产工艺进行详细介绍。
首先，晶体生长是二极管生产的第一步。
晶体生长使用的是Czochralski方法，将高纯度的多晶硅块加热至高温熔化状态，随后将蘸有所需杂质的掺杂棒插入硅熔液中，掺杂棒缓慢抽出，同时硅熔液冷却结晶，形成单晶硅棒。
第二步是切割，将生长好的单晶硅棒切割成所需的薄片。
切割时使用金刚石线锯，将硅棒切割成具有一定厚度的硅片。
接下来，通过涂片工艺，将硅片表面涂上保护层。
保护层的作用是防止二极管在后续工艺中受到损坏或污染。
然后，在扩散工艺中，通过加热处理，将所需的杂质扩散到硅片中，形成PN结。
扩散涂层中通常掺杂有砷、硼等杂质，这
些杂质将改变硅片的导电性能，形成PN结的正负极性区域。
完成扩散后，接下来是清洗工艺，将二极管表面和内部的杂质和污染物清洗干净。
清洗工艺一般使用化学溶液浸泡，再通过加热和超声波等方式清洗。
清洗后，进行金属化工艺。
金属化是将金属薄膜镀在二极管表面，以形成电极。
金属化通常使用铝或金作为导电层材料，通过真空蒸镀、喷涂、电镀等方法将金属薄膜均匀地镀在二极管
表面和侧面。
最后，通过焊接工艺将二极管与引线连接。
焊接工艺主要有手工焊接、波峰焊接和表面贴装等多种方式。
焊接完成后，通过测试验证二极管的性能和质量。
以上就是常见二极管的生产工艺。
通过这些工艺步骤，生产出来的二极管可以应用在各种电子设备中，发挥其特定的电子功能。
光电二极管制备工艺流程

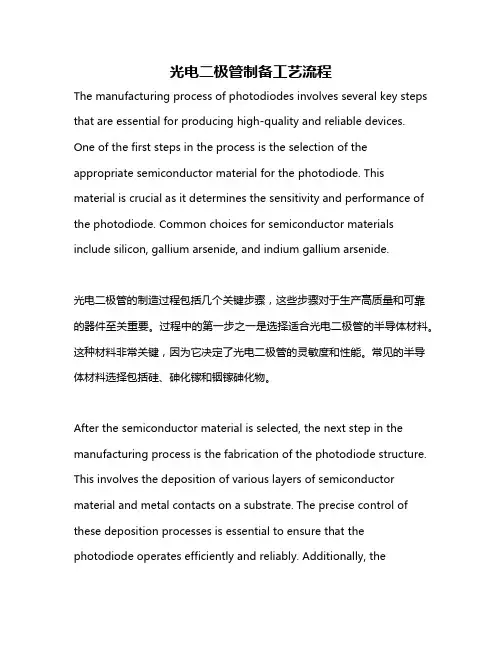

光电二极管制备工艺流程The manufacturing process of photodiodes involves several key steps that are essential for producing high-quality and reliable devices. One of the first steps in the process is the selection of the appropriate semiconductor material for the photodiode. This material is crucial as it determines the sensitivity and performance of the photodiode. Common choices for semiconductor materials include silicon, gallium arsenide, and indium gallium arsenide.光电二极管的制造过程包括几个关键步骤，这些步骤对于生产高质量和可靠的器件至关重要。
过程中的第一步之一是选择适合光电二极管的半导体材料。
这种材料非常关键，因为它决定了光电二极管的灵敏度和性能。
常见的半导体材料选择包括硅、砷化镓和铟镓砷化物。
After the semiconductor material is selected, the next step in the manufacturing process is the fabrication of the photodiode structure. This involves the deposition of various layers of semiconductor material and metal contacts on a substrate. The precise control of these deposition processes is essential to ensure that the photodiode operates efficiently and reliably. Additionally, thefabrication process may also include steps such as photolithography and etching to define the geometry of the photodiode.选择半导体材料之后，制造过程的下一步是制造光电二极管结构。
LED工艺概述
LED工艺概述LED（Light Emitting Diode），发光二极管，简称LED,，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。
当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
它是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
由于具有容易控制、低压直流驱动、组合后色彩表现丰富、使用寿命长等优点，广泛应用于城市各工程中、大屏幕显示系统。
LED可以作为显示屏，在计算机控制下，显示色彩变化万千的视频和图片。
LED是一种能够将电能转化为可见光的半导体。
LED外延片工艺流程：近十几年来,为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。
而商业化的产品如蓝光及绿光发光二级管LED及激光二级管LD的应用无不说明了III－V族元素所蕴藏的潜能。
在目前商品化LED之材料及其外延技术中，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓GaAsP材料为主。
一般来说，GaN的成长须要很高的温度来打断NH3之N-H的键解，另外一方面由动力学仿真也得知NH3和MO Gas会进行反应产生没有挥发性的副产物。
LED外延片工艺流程如下：衬底 - 结构设计 - 缓冲层生长 - N型GaN层生长 - 多量子阱发光层生 - P型GaN层生长 - 退火 - 检测（光荧光、X射线） - 外延片外延片- 设计、加工掩模版 - 光刻 - 离子刻蚀 - N型电极（镀膜、退火、刻蚀） - P型电极（镀膜、退火、刻蚀） - 划片 - 芯片分检、分级具体介绍如下： 固定：将单晶硅棒固定在加工台上。
led晶片生产工艺
led晶片生产工艺LED（Light Emitting Diode），即发光二极管，是一种能够将电能转化为光能的半导体器件。
在LED的制造过程中，晶片生产工艺是至关重要的环节，它决定了LED器件最终的性能和质量。
下面我们来介绍LED晶片的生产工艺。
1. 基片生长：LED的基片是由单晶或多晶蓝宝石材料制成，一般直径为2英寸、4英寸或6英寸。
基片生长分为液相外延法和金属有机化学气相沉积法（MOCVD）两种主要方法。
液相外延法通过将原料溶解在熔融的硼酸盐溶液中，然后逐渐降温，将蓝宝石晶体逐渐生长。
MOCVD方法则是通过化学气相沉积，在高温下将有机金属分子和气体反应生成LED晶片。
2. 背面粗糙化：为了增加光的提取效率，LED晶片的背面会进行粗糙化处理。
常见的方法包括化学腐蚀、机械刮擦和干法刻蚀等。
粗糙化处理可以增加晶片与外界环境的接触面积，从而提高光的反射和漫射效果。
3. 硅胶封装：LED晶片通过硅胶进行封装，可以保护晶片不受外界环境的损害，并提供良好的光线散射效果。
硅胶封装一般包括涂胶、压胶和固化等步骤。
通过合适的工艺参数，使得硅胶封装完全覆盖LED晶片，并能够固定晶片在基板上。
4. 金属电极制作：LED晶片上需要制作金属电极，以供电信号输入和光信号输出。
电极制作一般分为光刻、金属蒸镀和脱胶等步骤。
光刻是利用光硬化胶进行图案转移，使得金属沉积后只留下需要的电极图案。
金属蒸镀是通过高温蒸镀的方法，在晶片表面沉积金属材料，形成电极。
脱胶则是利用化学或物理方法将光刻胶脱除，形成裸露的电极结构。
5. 检测和分选：LED晶片生产完成后需要进行检测和分选，以保证管芯发光性能的一致性和质量。
检测常用的参数包括光通量、色温、色坐标、漏电流等。
分选则是根据检测结果，将相似的晶片分到一起，形成批次。
LED晶片生产工艺是一个复杂的过程，需要精良的设备和专业的技术人员进行控制和操作。
只有严格控制每个环节的工艺参数和质量要求，才能生产出性能优良、质量稳定的LED器件。
二极管生产工艺流程
二极管生产工艺流程二极管（diode）是一种最简单的单向导电元件，常用于整流、稳压、光电转换等电路中。
其生产工艺流程大致分为晶圆生长、晶圆切割、极性标记、接合、打氧、引线焊接、封装和测试等几个步骤。
首先是晶圆生长，利用化学气相沉积（CVD）或分子束外延（MBE）等方法，在单晶硅片上生长二极管所需的掺杂层，形成P型和N型区域。
接下来是晶圆切割，将大面积的单晶硅片切割成小块，每块成为一个晶圆。
切割过程使用金刚石锯片进行，确保切割出来的晶圆保持平坦和纵横比要求。
然后是极性标记，将每个晶圆的N型和P型区域区分开，通常使用化学腐蚀的方法。
这个步骤很重要，因为在后续的接合步骤中需要确保N型和P型区域正确地连接在一起。
接合是将P型和N型晶圆区域接合在一起，形成二极管的正常工作结构。
接合可以通过加热的方式进行，也可以用高频超声波进行。
接合后的晶圆需要经过表面清洗和干燥。
然后是打氧，将接合好的晶圆放入氧化炉中进行热处理。
氧化过程中，将二极管的P型区域暴露在氧化气氛中，形成二极管的阻挡层。
接下来是引线焊接，将金属引线与二极管的接触层连接在一起，形成永久的焊接连接。
引线的形状、材料和数量等要根据具体需求进行设计。
然后是封装，将焊接好的晶圆放入封装材料中，通常使用无水树脂封装。
封装的目的是保护二极管，确保其在工作环境中能够正常工作。
最后是测试，对封装好的二极管进行电性能测试，以确保其符合设计要求。
测试可以包括正/反向电流电压特性、漏电流、截止频率等参数。
以上就是二极管的生产工艺流程的大致步骤。
当然，实际的生产过程中可能会根据不同类型的二极管和生产厂家的要求有所不同。
二极管烘烤条件-概述说明以及解释
二极管烘烤条件-概述说明以及解释1.引言1.1 概述二极管作为电子器件中常见的一种，其品质和性能对于整个电子产品的稳定运行至关重要。
而在二极管的生产过程中，烘烤是一个不可或缺的环节。
通过适当的烘烤条件，可以提高二极管的可靠性和稳定性，延长其使用寿命，从而确保电子产品的正常运行。
本文将深入探讨二极管烘烤的重要性，适宜的烘烤温度和时间，以及烘烤过程中需要注意的事项。
同时，结合实际案例和研究成果，总结烘烤条件对二极管的影响，并探讨烘烤条件的优化方法。
最后，展望未来二极管烘烤技术的发展方向，为电子器件的生产提供更加可靠的保障。
1.2 文章结构文章结构部分的内容如下：文章结构部分将介绍整篇文章的章节结构和内容安排。
主要包括以下内容：1. 引言部分：介绍本文将要讨论的主题，并阐述文章的目的和重要性。
2. 正文部分：详细讨论二极管烘烤的重要性以及适宜的烘烤温度和时间，并提出烘烤过程中需要注意的事项。
3. 结论部分：总结烘烤条件对二极管的影响，讨论烘烤条件的优化方法，以及展望未来二极管烘烤技术的发展方向。
通过以上章节结构的安排，读者可以清晰地了解文章的内容安排，便于获取所需信息并理解作者的观点。
1.3 目的二极管作为电子元件中常用的器件之一，在生产和使用过程中需要进行烘烤处理以保证其性能和稳定性。
本文旨在探讨二极管烘烤条件的重要性，介绍适宜的烘烤温度和时间，以及烘烤过程中需要注意的事项，以帮助读者更好地了解二极管烘烤的相关知识。
同时，通过总结烘烤条件对二极管的影响，探讨烘烤条件的优化方法，展望未来二极管烘烤技术的发展方向，以期为二极管生产和应用提供参考和指导。
2.正文2.1 二极管烘烤的重要性二极管作为一种重要的电子元器件，在电子产品中被广泛应用。
在二极管的制造和使用过程中，经常需要对其进行烘烤处理。
烘烤是指将二极管放入特定的烤箱中，通过控制温度和时间来消除元器件内部的潮气和有害杂质，以提高其稳定性和可靠性。
二极管在制造过程中可能会受到各种因素的影响导致内部产生氧化物、水分或其他有害杂质，这些有害物质可能会降低二极管的性能，甚至导致元器件的失效。
二极管生产工艺流程
二极管生产工艺
打头排向装填进炉焊接出炉转换酸洗梳条烘干上胶胶固化模压后固化
焊接
辅助工序有：排向装填进炉出炉转换
工艺目的：利用焊片通过一定温度是芯片与金属引线连接形成欧姆触角
酸洗
酸洗梳条烘干上胶白胶固化
酸洗工艺目的：利用各种酸和水，对芯片P-N 结周围边缘表面进行化学腐蚀，以改善机械损伤，去除表面吸附的杂质，降低表面电场，是P-N结的击穿首先从体内发生，以获得于理论值接近的反向击穿电压和极小的表面漏电流。
目的：利用化学药品将晶片表面加以腐蚀，使P-N结面呈现正角比例以获得最佳的电性品质。
于晶片表面形成SiO2,已形成绝缘的目的。
白胶固化
工艺的目的：固化上胶层使硅胶中心液剂进一步挥发，胶层固化使起与管芯牢固结合，使器件具有良好的可操作性能和避免成型时受到冲击而损伤的作用。
模压：
工艺目的：使管芯与外界环境隔离，避免有害气体的侵蚀，并使表面光洁和具有特定的几何形状，祈祷保护管芯，稳定表面，固定管芯内引线，提高二极管机械强度，方便客户实用的作用。
成型固化：
工艺目的：对模压后的二极管的塑封料通过高温烘烤，以提高塑封料的可靠性。
挥发表面的油污和释放黑胶收缩压力，剔除早期不良品，失效管，提高二极管的稳定性。
铟镓砷光电二极管生产工艺_概述说明以及解释
铟镓砷光电二极管生产工艺概述说明以及解释1. 引言1.1 概述铟镓砷光电二极管是一种关键的光电器件，具有广泛的应用前景。
本文旨在详细介绍铟镓砷光电二极管的生产工艺，并对其特性进行分析与解释。
通过深入了解生产工艺流程和性能测试方法，可以进一步提高该器件的制造质量和性能效能。
1.2 文章结构本文共分为五个部分。
首先，在引言部分对文章的概述进行介绍。
然后，在第二部分中，我们将概述铟镓砷光电二极管的生产工艺，包括介绍光电二极管及铟镓砷材料特性，并对生产工艺流程进行总体概述。
接下来，在第三部分中，我们将详解铟镓砷光电二极管的生产工艺，包括晶体衬底制备过程、材料混合与晶体生长以及离子注入与扩散过程。
在第四部分中，我们将进行铟镓砷光电二极管性能分析，包括器件响应特性测试方法、温度与光强度对性能的影响以及电压-流动曲线分析。
最后，在第五部分中，我们将总结本文的主要内容，并展望铟镓砷光电二极管生产工艺的优化方向。
1.3 目的铟镓砷光电二极管是目前广泛应用于光通信、光探测等领域的重要器件。
了解其生产工艺及性能特点对提高制造质量和器件性能至关重要。
本文旨在通过概述和详解铟镓砷光电二极管的生产工艺，对相关领域的科研人员和技术人员提供全面而有价值的信息和指导。
同时，我们还希望通过对铟镓砷材料特性、工艺流程以及性能分析的详细阐述，为该领域的未来发展提出一些建设性意见与展望。
2. 铟镓砷光电二极管生产工艺概述2.1 光电二极管介绍光电二极管（Photodiode）是一种能够将光信号转换为电信号的半导体器件。
它主要由P-N结构组成，其中P型半导体往往具有高浓度的掺杂源，而N型半导体则较轻掺杂。
当光照射到P-N结构时，光子会激发出在材料中自由移动的电子和空穴，并且这些载流子会通过外部连接的电路流动。
2.2 铟镓砷材料特性铟镓砷（InGaAs）是一种常用于光电二极管制造的重要半导体材料。
它具有以下几个特性：- 带隙范围：铟镓砷的带隙范围通常介于0.75eV至1.35eV之间，适用于近红外区域的光信号接收和检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Fm取决于PN结面积， PN结面积越大，Fm越低
7
二二二极极极管管管构构稳造造分压分类电类路
形式一
输出电压U0取自稳压管VZ两端，故U0=Uvz。当 电源电压上升，由于稳压二极管的稳压作用，
Uvz不变，输出电压U0也不变。该稳定不变电压 可供给其他电路，使电路稳定正常工作。
输出电压取自限流电阻R两端，当电源电压上升 时，稳压二极管两端电压Uvz不变，限流电阻R两 端电压上升，故输出电压U0上升。稳压二极管按 这种接法是不能为电路提供稳定电压。
最高反向 工作压
二极管两端反向电压高到一定值时，管 子击穿，失去单向导电能力。
Ud
IN4001二极管反向耐压为 50V，IN4007为1000V
6
二极管主要参数
反向 电流
Id
二极管在常温（25℃）和最高反向电压 作用下，流过的反向电流。
反向电流越小，单向导 电性能越好
最高工 作频率
Fm
Fm是二极管工作的上限频率。高于该
6.二极管生产工艺流程..............................................14
6.1.半导体扩散工艺......................................................15 6.2.二极管制造中序......................................................26
导通进 >Vth 行状态
▪ 电压大于死区电压 ▪ PN结电场逐渐克服 ▪ 电流随电压增大上升
反向截 止电压
死区 电压
特性曲线
反向截 止状态 0~Ubr
Ubr
反向 >Ubr 击穿
▪ 反向电压很小 ▪ 反向漏电流很小 ▪ 二极管反向截止 ▪ 反向漏电流受温
度影响 ▪ 大于反向击穿电压 ▪ 反向电流突然增大 ▪ 失去单向导电性
二极管的应用
二极管在电路中主要起稳压，检波，整流，钳位，限幅等作用。
检波
整流
钳位
稳压
2
© USI. All rights reserved.
半导体导电特性
3
半导体导电特性
4
二极管电气特性
正向特性
反向特性
二极管处 于死Βιβλιοθήκη 0~Vth▪ 正向电压很小 ▪ 未克服PN结内电场 ▪ 正向电流几乎为0
Vth
二极管介绍与生产工艺
Contents List 目录
1.二极管简介.......................................................2 2.半导体的导电特性.................................................3 3.二极管的电气特性.................................................5 4.二极管的主要参数.................................................6 5.二极管应用电路...................................................8
则不一定损坏
常温下硅管的反向电流比锗管小得多，小功率硅 管的反向饱和电流在nA数量级，锗管在μA数量级
5
© US I. All rights reserved.
二极管主要参数
最大整 二极管长期工作，允许的最大正向平均电 流电流 流值，其与PN结面积及散热条件等有关。
If
电流通过管子管芯发热， 超温会使管芯过热损坏
Voltage 正常导 通状态
▪ PN结内电场完全削弱 ▪ 电流随电压增大上升 ▪ 二极管导通压降不变
阈值电压Vth，硅管约为0.5V，锗管约为0.1V。正 向导通压降硅管约为0.6~0.8V锗管的约为0.2~0.3V
Voltage 击穿 损坏
▪ 反向电击穿 ▪ 过热则永久损坏 ▪ 若未引起击穿过热
5.1.二极管稳压电路.......................................................8 5.2.二极管检波电路.......................................................9 5.3.二极管钳位电路......................................................10 5.4.二极管整流应用......................................................11
稳压二极管需反接于电路中，并工作于 反向击穿状态
8
二二二极极极管管管构构检造造分波分类电类路
检波原理
电路中VD1是检波二极管，C1是高频滤波电容，R1是检波电路的负载电阻，C2是耦合电容。 检波电路中，调幅信号加到检波二极管正极，这时检波二极管工作原理与整流电路整流二极管
工作原理基本一样，利用信号幅度使检波二极管导通。 展开后的调幅信号波形中可以看出，它是一个幅度变化的交流信号。这一信号加到检波二极管正极 ，正半周二极管导通，负半周二极管截止，相当于整流电路工作，在负载电阻R1上得到正半周信号 包络，信号虚线部分，见图中检波电路输出信号波形（不加高频滤波电容时输出信号波形）。
1
© US I. All rights reserved.
二极管简介
二极管的构成
晶体二极管是由P型半导体和N型半导体烧结形成的P-N结界面。图为常见二极管外形及表示方法
Kinds of diodes
Light emitting diode
普通二极管用符号D表示。
+
-
线路符号
电流只能从二极管的正极流向负极
7.二极管生产问题分析..............................................30 8.二极管构造分类.................................................. 32 8.国产二极管型号命名..............................................33 9.各类型二极管常用检测法..........................................34
检波电路输出信号由音频信号、直流成分和高频载波信号成分组成。三种信号中，最重要是音 频信号处理。
