高层填充墙植筋工程专项施工方案
填充墙植筋专项施工方案
填充墙植筋专项施工方案一、概述二、施工准备1.安全措施：在施工现场设置明显的警示标志，划定工作区域，确保工人和设备的安全。
2.施工人员：组织经验丰富的工程师和技术人员参与施工，确保施工质量。
3.工具和设备：准备好所需的工具和设备，如电钻、打孔刀、钢筋、水泥和螺栓等。
三、施工步骤1.布置施工现场：清理填充墙的周围区域，确保施工现场整洁，并且设置工地围挡，防止施工杂物飞溅。
2.定位孔洞位置：按照设计要求，在填充墙上进行测量和定位，确定每个孔洞的位置和尺寸。
3.打孔：使用电钻和打孔刀等工具，在定位处钻孔，确保孔的深度和直径符合要求，孔之间的距离要均匀。
4.清洁孔洞：用强力吸尘器或吹风机清洁孔洞，确保孔洞内无灰尘和杂物。
5.安装植筋：根据设计要求，选择合适的钢筋材料，在孔洞中安装植筋，并将其固定牢固。
6.灌注水泥浆：将预先配制好的水泥浆均匀地倒入孔洞中，确保水泥浆填充到孔洞的顶部，并且没有空隙。
7.压紧植筋：在水泥浆凝固前，使用专用设备对植筋进行压紧处理，确保植筋与填充墙结构紧密连接。
8.检查质量：对每个植筋进行质量检查，确保植筋的安装质量满足设计要求。
9.后续处理：等待水泥浆和植筋完全干燥后，根据需要进行后续处理，如修补漆面等。
四、施工注意事项1.孔洞的位置和尺寸必须准确无误，以保证植筋的安装质量。
2.孔洞的深度和直径要符合设计要求，确保钢筋可以完全嵌入孔洞内。
3.在填充墙植筋过程中，要确保水泥浆的配制比例准确，以保证水泥浆的强度和稳定性。
4.在植筋过程中，要特别注意对植筋进行压紧处理，确保植筋与填充墙结构的紧密连接。
5.在施工现场要做好安全保护工作，工作人员要佩戴好防护用品，遵守施工操作规程。
五、施工质量控制1.对施工现场进行定期巡检，确保施工过程中的安全和质量。
2.对钢筋的直径、长度和连接部位进行检查，并确保其符合设计要求。
3.对水泥浆的配制比例进行检查，并严格按照要求进行配比。
4.检查植筋的安装质量，包括植筋的垂直度、间距、固定牢固度等。
砌体填充墙植筋专项方案
目录一、编制依据 (1)1、《混凝土结构加固技术规范》GB50367-2006 (1)2、《建筑施工手册》 (1)3、《混凝土结构设计规范》GB50010-2002 (1)二、工程概况 (1)1、工程简介 (1)2、工程简况 (1)三、施工准备 (1)四、施工方法和工艺 (2)五、质量要求 (3)六、施工中应注意的问题 (4)七、安全文明施工 (4)一、编制依据1、《混凝土结构加固技术规范》 GB50367-20062、《建筑施工手册》3、《混凝土结构设计规范》 GB50010-2002二、工程概况1、工程简介Xx2、工程简况Xx砌体填充墙构件（构造柱、圈梁等）中的部分钢筋需要锚固于主体结构已浇构件，该部分钢筋的施工拟采用植筋工艺，特编制此方案以指导施工。
三、施工准备1、材料机具准备：电钻、吹风机（前部带塑料管）、植筋胶2、技术准备：植筋长度按照《混凝土结构加固设计规范》中要求执行（规范相关内容见下）。
《混凝土结构加固设计规范》GB50367－2006对植筋基本锚固长度的规定：lb=afylb —植筋锚固长度；fy—钢筋抗拉强度设计值。
系数a按下表注：1、当混凝土强度等级不低于C40时，对抗剪强度最小值不低于21N/㎜2的粘结剂，其植筋的系数a值乘以修正系数0.9。
2、当构件中的一个截面中有30%以上的受拉钢筋需与所植的钢筋搭接时，其植筋的基本锚固长度lb（或lb，d）应乘以放大系数1.4~2.0植筋最小锚固长度：受拉区锚固lb,min=max{0.3lb;10d;100mm}，受压区锚固lb,min=max{0.6lb;10d;100mm}，墙体锚拉筋钢筋植筋甩出搭接长度为L=700mm。
四、施工方法和工艺1、施工流程：现场清理→定位放线→钢筋下料制作→钢筋处理→钻孔→清孔→孔烘干→结构胶调制→灌胶→植筋→固化养护→验收。
2、现场清理：将需要植筋部位的现场清理干净。
3、定位放线：必须按照图纸要求的钢筋间距、位置放线，但由于为了避免原钢筋砼结构层内钢筋相碰，允许微量移位。
植筋专项施工方案
植筋施工方案目录1.编制根据2.工程概况3.施工次序4.施工工艺5.植筋胶旳技术指标6.工艺流程及施工操作要点7.材料规定8.机具设备9.劳动力安排10.注意事项11.质量规定13.安全环境保护措施和文明施工14.成品保护1.编制根据建筑施工图6月《混凝土构造施工图构造详图》（03G101-1）《混凝土构造加固技术规范》（CECS 25-1990）《混凝土构造后锚固技术规程》（JGJ 145-）2.工程概况由于前施工方对所有二次构造构造预留钢筋规定旳未预留钢筋,为保证填充墙等拉结筋旳施工质量，决定采用植筋法进行填充墙等拉结筋旳施工。
3. 施工次序C区一至六层→B区一至六层→A区一至六层→负一层→负二层4.施工工艺植筋是用高强度旳化学锚固胶，使钢筋与混凝土产生握固力，从而到达预埋效果，施工后产生负荷承载力以满足设计及规范规定。
在填充墙砌体砌筑前用植筋法进行拉结筋旳后植入施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，运用化学锚固胶作为拉结筋与柱（墙）混凝土旳粘合剂，保证拉结筋与柱（墙）混凝土旳可靠粘接，并保证拉结筋根据砌块模数确定旳对旳位置。
使拉结筋与原构造柱（墙）混凝土旳粘接强度到达设计或规范规定，拉结筋上旳拉力通过化学锚固胶向混凝土柱（墙）中传递。
5.植筋胶旳技术指标本工程采用安徽合肥庐阳工业园安固技术有限企业生产旳“A1-5X”高强迅速锚固植筋胶。
⑴“A1-5X”高强迅速锚固植筋胶产品技术指标：①比重1.8-2.0g/m3；②稠度不小于等于30mm；③抗压强度不小于等于60MPa；④施工配比膏状为A:B=100:5；⑶植筋胶旳化学反应时间⑷植筋胶旳钻孔深度钻孔深度为13-14倍D（D为钢筋直径）。
⑴工艺流程弹线定位→钻孔→清孔→钢筋除锈→配胶→注胶→植筋→检查验收⑵施工操作要点在填充墙砌体施工前，进行拉结筋旳施工。
植筋法施工拉结筋重要工艺如下：弹线定位：对照施工图，在填充墙与柱或墙相连接旳构造表面，按设计或构造规定在设置拉结筋旳位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位，即为拉结筋旳钻孔位置。
高层填充墙植筋工程专项施工方案
宿迁市盛世家园二期四标建设工程砌体植筋工程施工方案编制：审核：审批：日期:浙江新东阳建设集团有限公司盛世家园二期四标项目部2015年4月目录一、工程概况----------------------------------------- 2二、编制依据----------------------------------------- 2三、施工部署----------------------------------------- 2四、材料要求、设计抗震构造措施--------------------------- 2五、植筋部位、植筋规格----------------------------------- 5六、施工准备----------------------------------------- 5七、施工方法----------------------------------------- 5八、构造柱植筋、钢筋绑扎搭接------------------------------ 9九、质量保证措施------------------------------------- 9十、施工操作要点及注意事项 --------------------------- 10十一、安全要求---------------------------------------- 10填充墙砌体植筋工程施工方案一、工程概况：本工程为宿迁市宿豫区燕山路盛世家园二期四标段。
结构形式为剪力墙结构；抗震设防分类为丙类；抗震设防烈度为9度；结构安全等级为二级；场地类别为Ⅲ类。
建筑层数25、26、27#楼为地下一层，地上22层；28、29#楼为地下一层，地上18层。
地下车库为地下一层。
二、编制依据：(1)宿迁市盛世家园二期25-29#楼及地下车库工程施工图纸。
(2)《混凝土结构施工平面整体表示法制图规则和构造详图》11G101－1.(3)《建筑工程施工质量验收统一标准》GB50300－2013(4)《混凝土结构工程施工质量验收规范》GB50204－2013(5)《钢筋混凝土高层建筑结构设计与施工规程》JGJ3－2002(6)《混凝土结构后锚固技术规程》JGJ145－2004(7)《混凝土结构加固技术规程》CECS25－2006三、施工部署：1. 施工组织：因本工程植筋工作量大，涉及到砌体植筋，构造柱，过梁，抗震腰梁。
广州剪力墙结构高层住宅楼填充墙砌体工程施工方案(墙体植筋-附图)
目录一、编制依据 (1)二、工程概况 (1)三、施工准备.......................................... 错误!未定义书签。
3.1技术准备 (2)3。
2材料准备 (2)3。
3机具准备 (3)四、施工安排 (3)4。
1施工部位及内容 (3)4。
2施工进度计划安排 (3)4.3劳动力配置计划 (3)五、主要施工方法和工艺 (4)5。
1墙体拉结筋植筋施工 (4)5。
2填充墙砌筑 (5)5。
3构造柱、过梁、水平系梁及窗台压顶施工 (8)5。
4土建、安装配合 (9)六、质量要求 (10)6。
1主控项目 (10)6.2一般项目 (11)6.3质量通病及防治措施 (12)七、成品保护 (16)八、安全环保措施 (16)XX项目填充墙砌体工程施工方案一、编制依据（1）《砌体工程施工质量验收规范》 GB50203-2011（2）《砌体结构工程施工规范》GB50924-2014(3）《砌筑砂浆配合比设计规程》JGJT98—2011；(4）《蒸压加气混凝土砌块》GB/T11968—2006（5)《建筑工程施工质量验收统一标准》GB50300—2013（6）《建筑施工手册》(第四版）(7)《中铁地产住宅工程产品质量标准化手册》2014版（8）中铁建国际花园南区各专业施工图纸二、工程概况中铁建国际花园项目位于广州市增城朱村街凤岗村，由广州增城中铁房地产置业有限公司投资开发，工程分两个标段建设，总建筑面积约22万m2。
南区为6幢26层高层住宅楼、商业裙楼及附属建筑，建筑面积10。
6万m2。
本工程由广东粤建设计研究院有限公司设计.三、施工准备3.1技术准备3。
1.1填充砌体施工前，应认真熟悉图纸,核实门窗洞口位置及洞口尺寸，明确预埋、预留位置,算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
3。
1。
2根据设计图纸及规范要求,确定填充墙体构造柱位置及过梁标高尺寸。
3。
1.3使用经过校验合格的检测和测量工具.3.1.4填充墙砌体施工前，工程技术人员应结合设计图纸及实际情况,进行施工技术交底。
楼钢筋植筋施工方案
钢筋植筋施工方案************住宅楼工程, 位于************。
本工程为高层住宅楼, 主体: 地上三十二层、地下一层、建筑总高度97.5m, 总建筑面积36199.89㎡, 设计使用年限为50年。
其构造类型为剪力墙构造, 建筑构造旳类别为3类, 抗震设防烈度为八度。
防火设计建筑分类为一类, 其耐火等级为地上一级, 地下一级。
由河南城建集团有限企业承建。
一、植筋旳施工过程弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔养护→绑钢筋浇筑混凝土。
二、材料规定1.锚固胶:锚固胶旳性能应通过专门旳试验确定。
对获准使用旳锚固胶, 除阐明书规定可以掺入定量旳掺和剂外, 现场施工中不适宜随意添加掺料。
如使用环氧基锚固胶, 锚固胶旳性能指标应符合《混凝土构造后锚固技术规程》JGJ145-旳规定, 假如用其他品种旳锚固胶, 其性能应厂家通过专门旳试验确定和认证。
植筋用锚固胶旳粘结强度设计值fbd应符合《混凝土构造回固设计规范》GB50367-旳规定。
2.钢筋:钢筋规格为 6.5、8、10、12, 符号“”表达HPB235钢筋, 符号“”表达HPB335钢筋, 钢筋性能要符合规范规定, 钢筋在植筋前要清除表明旳铁锈。
三、施工操作1.弹线定位根据变更设计图纸旳钢筋数量及位置, 标注出植筋位置。
经我质检部门验收, 位置符合设计规定后才可以钻孔。
2、钻孔用冲击钻钻孔, 钻头直径应比钢筋直径大2-4mm左右, 钢筋直径分别为 6.5. 8、10、12. 14. 16, 钻头分别选用10、12. 14. 16. 18、20旳合金钻头。
钻孔深度不不不小于12d（d为钢筋直径）, 实际钻孔深度分别应取80mm、100mm、120mm、150mm, 钻头一直与承台保持垂直。
备注：按照《混凝土构造加固设计规范》GB50367-中提供旳植筋基本锚固长度公式计算：锚固深度不不小于实际钻孔深度, 故实际钻孔深度符合规定。
建筑施工填充墙砌体植筋方案_secret
目录一、工程概况 (1)二、编制依据 (1)三、施工计划 (1)四、施工方案 (2)五、施工安全控制措施 (4)六、施工质量控制措施 (4)七、成品保护及文明施工、节能、环保控制措施 (5)一、工程概况××工程位于××路××号，总建筑面积××㎡，框架剪力墙结构，地下××层，地上××层，建筑高度××m。
本工程所有内外填充墙均采用烧结多孔页岩砖砌筑，填充墙沿框柱（剪力墙）全高每隔400mm设2φ6拉筋；当填充墙长>5m时，在填充墙中间设置构造柱；当墙高大于4米时，墙体半高处设置一道与柱(剪力墙）连接且沿全长贯通的钢筋混凝土水平系梁；当门、窗洞顶无结构梁时，另设钢筋混凝土过梁。
根据工程特点，拟对拉筋、构造柱、水平系梁、过梁等采用化学植筋的方法施工，钢筋直径6~14mm。
二、编制依据《砌体工程施工施工质量验收规范》（GB50203-2011）《多孔砖砌体结构技术规范》（JGJ137-2001，2002年版）《混凝土结构加固设计规范》（GB50367-2006）《混凝土结构后锚固技术规程》（JGJ145-2004）《建筑施工高处作业安全技术规范》（JGJ80-91）本工程施工图纸及施工组织设计三、施工计划3.1施工进度计划随砌体工程推进，保证不影响后续的砌筑施工。
3.2材料计划及要求（1）植筋胶：所用材料有出厂合格证。
（2）其它材料：拉结筋、构造柱钢筋、圈梁钢筋、压顶钢筋。
3.3机具设备计划电锤、吹风机、灌注器（或注射器）、梯子等。
3.4劳动力计划植筋工人6人，施工员3人，专职安全员1人，质检员1人。
四、施工方案4.1 施工准备1、熟悉施工图纸和规范标准，确定施工顺序、人员组织和安排。
2、所施工楼层的轴线、墙边线、门窗洞口线和标高的测量放线工作已完成，并经验收符合要求。
植筋工程专项施工方案
1、根据现场实际状况，避开钢筋进行钻孔，保证孔径、孔深符合技术规定。
(孔径一般取1.2d,控申根据规定一般取12~15d；d为螺纹钢直径)2、用清洁毛刷将孔壁旳岩屑清刷干。
3、用强风将孔内灰尘清理出孔外。
再反复第2和第3环节三次以上，以保证孔壁清洁。
4、手动注射器将植筋胶从孔旳底部向上进行填充，填至孔深旳二分之一时止。
5、用手将准备好旳钢筋或螺杆旋转着缓缓地插入孔底，以便使植筋胶可以均匀地附着在钢筋或螺杆旳表面和缝隙中。
5、留有足够旳时间让植筋胶固化。
施工程序：用钢筋探测仪确定钻孔位置→划定位线→钻孔→清孔→二次钻孔打锚→二次清孔→孔径、孔深验证→干燥清孔→清洗钢筋→注胶→植筋→抽验→修复→验收施工措施及规定：在正式植筋施工前，应进行现场同等合用条件试植筋，并进行破坏性测验，试植筋合格后才能进行正式工程植筋：1、为了钻孔时不破坏原有旳钢筋，应采用钢筋探测仪在植筋区域探测，并标明原有钢筋位置。
2、定位：根据图纸在工地现场划定位线，标明钻孔位置，钢筋规格。
3、钻孔：采用BOSCH或HILTI系列电锤、金刚石钻头位置，钢筋规格。
该机钻孔速度块，震动小，对构造不影响，对水下基础在钻孔前应先排水。
4、清孔：采用吹气泵吹出孔内混凝土灰尘，必要时可用水冲洗。
5、凿毛：采用加长冲击钻对孔内壁进行凿毛。
6、二次清孔：采用毛刷清除孔内余渣，再用吹气泵吹洁净孔内灰尘。
7、干燥：吸干或用吹气泵吹干。
8、清洗：采用钢刷清除钢筋上旳灰尘及銹迹。
9、注胶：用胶枪套筒装进胶并安上混合器，然后装上手动注胶器，从孔底部由慢速到迅速进行注胶。
10、植筋：材料为螺纹钢（一级或二级钢），按规定规格预先进行切割，并预留2m－2.5m搭接，按50％钢筋错位搭接，注胶后立即种植钢筋，将钢筋按顺时针旳方向缓慢旋进孔内，保证植入深度，留有足够旳时间粘合剂固化。
11、抽验措施：抽验及复验（对植筋现场拉拔检测），业主自检（对不合格旳应及时修复）；做完每道工序，必须经甲方及监理检查验收合格后才能进行下道工序施工。
植筋工程专项施工方案
植筋工程专项施工方案一、概况植筋工程是指在混凝土结构中嵌设预埋钢筋，以提高混凝土结构的承载能力和抗震性能。
植筋工程施工过程中，需要注意的问题很多，如预埋钢筋的选材、植筋的间距、埋设深度、植筋工具的选择等。
二、施工前准备1.编制植筋工程施工方案和施工图纸；2.组织施工人员进行施工工艺和操作规程的教育培训，确保施工人员对植筋工程的技术规范和安全操作程序有正确的理解和掌握；3.准备好所需的施工设备和工具，包括植筋机、植筋钢筋、护套管等；4.检查预埋槽的质量和尺寸是否符合要求，确认混凝土浇筑后植筋的位置和深度是否正确。
三、植筋工具的选择在植筋工程中，需要选择合适的植筋工具，以确保植筋的位置和深度符合要求。
目前市场上常用的植筋工具有植筋机、手动植筋工具等。
根据工程实际情况，选用合适的植筋工具进行施工。
四、植筋工程的施工步骤1.确定植筋的位置和间距，按照设计要求在混凝土结构中进行预埋槽开挖；2.在预埋槽中安装护套管，确保护套管的质量和尺寸符合要求；3.根据设计要求，选择适当的植筋机进行植筋操作，保证植筋的位置和埋设深度符合要求；4.检查植筋是否满足设计要求，进行必要的修正和整改；5.进行下一道工序之前，对植筋工程进行验收，确保植筋的质量和数量符合要求。
五、质量控制在植筋工程中，质量控制是非常重要的。
要确保植筋的位置、间距和埋设深度符合设计要求，同时要做好植筋工序的记录和资料归档工作。
在施工过程中，严格按照相关标准和规范进行施工，并及时进行质量检查和验收，确保植筋工程的质量和安全。
六、安全生产植筋工程施工过程中，要严格做好安全生产工作。
组织施工人员进行安全教育培训，增强安全意识，严格遵守操作规程，正确使用工具和设备，保证施工现场的安全。
七、施工总结植筋工程施工完成后，要及时进行总结和交流，总结施工中存在的问题和经验教训，为今后同类工程的施工提供参考。
同时要做好植筋工程的竣工资料整理工作，归档相关资料，以备后期查阅和管理。
植筋专项施工方案
植筋专项施工方案1. 项目背景植筋是一种在混凝土结构中预先安装钢筋的施工技术。
通过植筋可以提高混凝土结构的承载能力和抗震性能，同时减少传统钢筋绑扎带来的施工风险和工期延误。
植筋施工方案是指在具体工程项目中，在确保安全和质量的前提下，制定出植筋工作的具体步骤和施工措施。
本文将介绍一种植筋专项施工方案。
2. 工程概况本工程为一栋20层的住宅楼项目，总建筑面积约为10000平方米。
在结构设计中，需要使用植筋技术来增强整栋楼的抗震性能。
本工程的植筋方案主要针对楼板与楼柱连接部位的植筋施工。
3. 施工方案3.1 施工准备在开始植筋施工前，需要做好一些准备工作。
具体流程如下：1.项目经理组织施工队伍，并制定植筋施工计划。
2.联系钢筋供应商，确保所使用的钢筋符合相关标准和要求。
3.配置好必要的施工机械和设备，如植筋机、起重机等。
4.准备好所需的施工材料和工具，如螺纹钢筋、钢筋连接套管、高-strength 混凝土等。
3.2 施工步骤植筋施工的具体步骤如下：1.绘制植筋施工示意图，标明植筋的位置和间距。
2.使用植筋机将钢筋插入到楼板顶面混凝土中，植筋的长度应满足各项要求。
3.在楼柱上预留出植筋连接孔，并使用植筋机将钢筋插入其中。
4.将植筋与楼柱进行连接，使用钢筋连接套管将植筋与楼柱的钢筋牢固连接起来。
5.确保植筋的位置和间距符合设计要求。
6.等待混凝土固化，确保植筋固定在混凝土结构中。
3.3 安全措施为了确保植筋施工的安全性，应采取以下安全措施：1.施工人员应穿戴好个人防护装备，如安全帽、安全鞋、手套等。
2.施工现场应设置明显的安全警示标志，禁止无关人员靠近施工区域。
3.施工机械和设备应经过检测，确保安全可靠。
4.定期进行施工现场的安全巡视，及时发现并解决安全隐患。
4. 质量控制为确保植筋施工质量，应采取以下质量控制措施：1.施工前，检查植筋机和其他施工设备的工作状态，并进行充分试验。
2.使用合格的钢筋材料，并检查钢筋的质量和规格是否符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

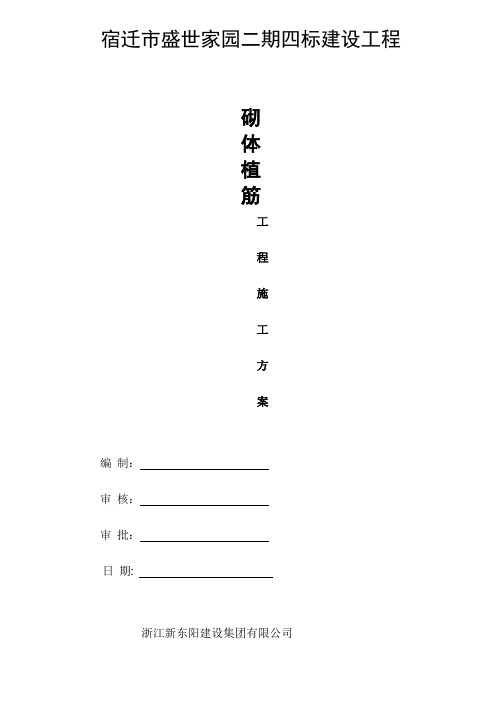

宿迁市盛世家园二期四标建设工程砌体植筋工程施工方案编制：审核：审批：日期:浙江新东阳建设集团有限公司盛世家园二期四标项目部2015 年4 月目录一、工程概况----------------------------------------- 2二、编制依据----------------------------------------- 2三、施工部署-----------------------------------------2四、材料要求、设计抗震构造措施---------------------------2五、植筋部位、植筋规格 ----------------------------------- 5六、施工准备-----------------------------------------5七、施工方法----------------------------------------- 5八、构造柱植筋、钢筋绑扎搭接------------------------------ 9九、质量保证措施-------------------------------------9十、施工操作要点及注意事项---------------------------10十一、安全要求----------------------------------------10填充墙砌体植筋工程施工方案一、工程概况：本工程为宿迁市宿豫区燕山路盛世家园二期四标段。
结构形式为剪力墙结构；抗震设防分类为丙类；抗震设防烈度为9度；结构安全等级为二级；场地类别为Ⅲ类。
建筑层数25、26、27#楼为地下一层，地上22层；28、29#楼为地下一层，地上18层。
地下车库为地下一层。
二、编制依据：(1)宿迁市盛世家园二期25-29#楼及地下车库工程施工图纸。
(2)《混凝土结构施工平面整体表示法制图规则和构造详图》11G101－1.(3)《建筑工程施工质量验收统一标准》GB50300－2013(4)《混凝土结构工程施工质量验收规范》GB50204－2013(5)《钢筋混凝土高层建筑结构设计与施工规程》JGJ3－2002(6)《混凝土结构后锚固技术规程》JGJ145－2004(7)《混凝土结构加固技术规程》CECS25－2006三、施工部署：1. 施工组织：因本工程植筋工作量大，涉及到砌体植筋，构造柱，过梁，抗震腰梁。
经计算涉及植筋直径为：φ6拉结筋；φ8;φ10腰梁及窗台和门过梁钢筋；φ12为构造柱及钢筋；施工时可根据施工作业面的大小和工期要求合理组织施工人员及机具材料。
2.施工顺序：本工程植筋总体安排，从一层开始往上植筋，地下室安排到最后施工。
四、材料要求、设计抗震构造措施：1.植筋材料：上海沪泾建材有限公司发展中心生产的集力YC-200甲组分系列注射式植筋（锚固)胶，均有产品出厂合格证及复检报告。
2. 上海沪泾建材有限公司产品质保书本公司出品的“集力”高强快速锚固筋胶，产品质量符合北京市企业标准“Q/IAMA56-2003”的技术要求，主要指标技术如下：10121416182022254.设计抗震构造措施：4.1.填充墙端部抗震薄弱位置、独立墙端头、墙体转角、宽度＞2000的门窗洞口两侧均设构造柱，填充墙外墙转角处，单片外墙端部均设构造柱，剖面详见结施-01中的附图6，构造柱要先砌筑后浇筑，预留马牙槎，构造柱截面尺寸除图纸注明外均为墙宽×250mm，配筋；4根φ12、φ6@/200。
位置详构造柱平面布置图。
构造柱上、下端楼层处后植插筋并加密箍筋，构造柱钢筋绑好后，先砌墙后浇构造柱。
当剪力墙边墙垛长度≤200mm时，构造柱与框架柱浇为一体，见结构总说明6.4.2.外纵横填充墙在窗台处、内墙在门过梁处、管道井及其他墙在半层高处设一道通长现浇抗震腰梁，其水平筋应从剪力墙暗柱或构造柱内甩出。
4.3.剪力墙构造柱与填充墙必须有可靠的连接，沿墙高每500mm后植2φ6钢筋，伸入墙内长度：抗震设防烈度8度，拉结筋必须通长设置。
4.4.当填充墙长＞5.0m时，在墙内≤3.0M内加设构造柱。
详见结施-设计总说明中第6条中的第5小条。
五、植筋部位、植筋规格1.植筋部位：本工程所有构造柱上、下端部、过梁与框架柱的连接、墙体与剪力墙的连接，均采用植筋的方法施工。
1.植筋规格：Φ6、φ8、φ10、φ12六、施工准备1.施工前应认真熟悉设计施工图，开始钻孔施工前必须要将结构面清理干净，由技术人员放线标明钢筋锚固点的钻孔位置，钻孔位置标明后由监理验线。
2.劳动力及施工机具的配置要根据工期要求进行，以保证工期和质量要求为宗旨，并根据现场情况及时调整。
2.施工用水、电、及材料机械到位。
4. 电锤 5台；气泵 3台七、施工方法- 4 -178溢出植筋胶植筋施工工艺: 定位 →钻孔 → 清孔 → 钢材除锈 → 锚固胶配 制 → 植筋 → 固化、保护 → 检验工艺流程：1. 定位放线：按设计要求标示植筋钻孔位置、型号，若基材上存在受力钢筋，钻 孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧 （对板、剪力墙）。
2．脚手架搭设：钻孔、插筋高度超过 1.4 米均搭设钢管式脚手架, 并设置操作平台， 做好安全防护工作。
3.钻孔：3.1.钻孔采用电锤成孔，如遇钢筋宜调整孔位避开。
3.2.钻孔直径 d+4～10mm ，钻孔深度 15d ，d 为钢筋的直径 (小直径钢筋取低值，大直径钢筋取高值)。
3.3 钻孔时严格按设计要求施工，钻孔时要尽量避开原结构钢筋。
探测仪2钻孔机植筋孔定位钻 孔清 孔钢丝刷34气 泵清 孔清 孔棉丝擦丙酮56注胶枪 注 胶锚 固旋转钢 筋插 筋- 5 -浙江新东阳建设集团有限公司盛世家园二期四标项目钻孔周围灰尘清理干净,用气泵、毛刷清孔，清刷完毕后，要使孔洞内最终达到清洁干燥。
3.4.所用主要器具:电锤、气泵。
4.清孔：4.1.钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷、棉布将孔壁刷净，再次压缩空气吹孔，应反复进行3~5次，直至孔内无灰尘碎屑，将孔口临时封闭。
若有废孔，清净后用植筋胶填实。
4.2.钻孔孔内应保持干燥。
4.3.所用主要器具:空压机、毛刷。
5.钢筋清理：5.1. 所用主要器具:角磨机、钢丝轮片。
5.2. 钢材锚固长度范围的铁锈、油污应清除干净（新钢筋的青色氧化外皮也应除去），并打磨出金属光泽，采用角磨机和钢丝轮片速度较快。
5.3锚固用钢筋必须做好钢筋表面浮锈清理，除锈长度大于锚固长度5㎝左右，锚固用钢筋的型号、规格要严格按图纸设计要求选用。
5.4将所有处理完的钢筋码放整齐，现场负责人检查清理工作，请监理验收。
6.锚固胶配制6.1. 植筋胶为甲组份与固化材料掺配使用，配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。
也可用细钢筋棍人工搅拌。
6.2.取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌约5～10分钟左右至甲组份与固化材料混合均匀为止。
搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。
6.3.胶应现配现用，每次配胶量不宜大于3公斤。
6.4所用主要器具:搅拌器、容器、衡器、腻刀、手套。
盛世家园二期四标项目浙江新东阳建设集团有限公司7.植筋7.1垂直孔植筋将胶直接流、捣进孔中即可7.2.水平孔植筋可用Φ6细钢筋配合托胶板（干净木板）往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内。
7.3.倒垂孔植筋请选用高触变型植筋胶，该胶不流淌，可成团塞、捣入孔。
7.4.钢筋可采用旋转或手锤击打方式入孔，手锤击打时，一手应扶住钢筋，以避免回弹。
7.5.锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。
7.6.所用主要器具:手套、细钢筋、托胶板、手锤。
8.固化、保护8.1.植筋胶有一个固化过程，植筋后夏季12小时内（冬季24小时内）不得扰动钢筋，若有较大扰动宜重新植。
8.2.植筋胶在常温、低温下均可良好固化，若固化温度25℃左右，2天即可承受设计荷载；若固化温度5℃左右，4天即可承受设计荷载，且锚固力随时间延长继续增长。
8.3对埋植好的钢筋应做好保护工作，以防在锚固用胶固化时间内，钢筋被摇摆或碰撞。
9.检验植筋工作完成后3～4天，现场负责人按部位请甲方、监理、设计及政府质检相关部门对植筋质量进行检查验收，按照1‰的抽检率随机对植筋进行拉拔试验，并做好拉拔试验记录，填写《分项工程报验单》。
10.注意事项10.1.结构胶添加了纳米防沉材料，但每次使用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用细棍重新搅拌均匀即可。
10.2.孔内尘屑是否清净、钢筋是否除锈、胶配比是否准确、是否搅拌均匀、孔内胶是否密实决定了锚固效果的好坏。
10.3.推荐的搅拌时间应予以保证，配胶工具不得混用。
浙江新东阳建设集团有限公司盛世家园二期四标项目10.4.锚固构造措施尚宜满足《混凝土结构后锚固技术规程》JGJ145-2004的有关规定。
10.5.施工场所平均温度低于0℃，可采用碘钨灯、电炉或水浴等增温方式对胶使用前预热至30～50℃左右使用。
施工场所平均温度低于-5℃，建议对锚固部位也加温0℃以上，并维持24小时以上。
10.6.结构胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后也不易清除，所以施工人员应注意适当的劳动保护，如配备安全帽、工作服、手套等。
人体直接接触后应用清水冲洗干净。
10.7.周围环境温度越高，每次配胶量越大，可操作时间越短。
预估适用期内的每次配胶量，以避免不必要的浪费。
10.8.结构胶宜在阴凉处密闭保存，保质期10个月。
八、构造柱植筋、钢筋绑扎搭接1.外墙窗台处及内墙砌体中的通长砼腰梁中的4根φ10钢筋两端，分别与墙预留植筋的连接采用绑扎搭接，搭接长度分别参照11G101-1 第34页，抗震锚固长度乘以修正系数1.6。
2.构造柱植筋采用先在底部、上部分别植4根φ12的钢筋，长度为700㎜。
构造柱中部钢筋根据层高的实际尺寸与上、下预先植好的甩槎钢筋绑扎搭接牢固。
3.过梁处的植筋根据门窗洞口净尺寸增加720㎜，弯钩另计。
九、质量保证措施1、YC-200甲组分系列注射式植筋（锚固)胶，必须有产品出厂合格证及复检报告。
并掌握其相应的技术参数，确保钻孔直径、钻孔深度及钢筋外露长度满足设计要求，钢筋间距应符合设计及相应的验收标准。
严格按照有关规范的质量要求及设计的要求进行施工。
2、钻孔位置线放完后，报请有关单位验线。
3、钻孔完成后，必须将孔清理干净，做到孔内清洁干燥，基本无粉尘，埋植用钢筋必须清理，打磨出光泽，清孔和钢筋清理完成后，报监理验收，做好隐检记录。
