2020-2021中考化学金属及酸碱盐反应的图像综合练习题含答案解析
几个反应在一起时，要分析反应进行的先后顺序，再根据相关反应进行解答。
5．向盛有一块铝片的容器中加入稀盐酸，生成气体的质量与加入盐酸的质量关系如图所示。以下分析不正确的是（）
A．该铝片没有打磨
B．a～b段发生反应的化学方程式是
C．0～c段容器内液体的质量一直增大
D．c点时溶液中的溶质是两种
【答案】B
8．下列图像能正确反映对应变化关系的个数是（ ）
①一定质量的碳和氧化铜在密闭容器中充分反应
②一定质量的二氧化锰和氯酸钾的混合物充分加热反应
③等质量的金属镁、锌、铁分别放入足量的稀硫酸中充分反应
④一定质量的氯化钡和盐酸的混合溶液中逐滴加入X溶液，X可以是碳酸钠或氢氧化钠
A．1个B．2个C．3个D．4
【答案】A
故选A。
4．在氯化镁和盐酸的混合液中滴入氢氧化钠溶液至过量，下列关于滴入氢氧化钠溶液质量与生成沉淀质量的关系图象正确的是( )
A． B． C． D．
【答案】A
【解析】
【分析】
【详解】
向盐酸和氯化镁的混合溶液中滴加氢氧化钠时，因氢氧化钠与氯化镁生成的氢氧化镁沉淀会继续与盐酸反应，所以氢氧化钠先与盐酸反应，当盐酸消耗完后再与氯化镁反应生成沉淀，所以刚开始加入氢氧化钠时无沉淀生成，当盐酸消耗完后，继续加入的氢氧化钠开始与氯化镁反应，生成氢氧化镁沉淀，所以此时才开始有沉淀生成，当氯化镁消耗完后沉淀量不再增加。故选A。
【解析】
【分析】
【详解】
A、从图中可知，0～a段没有生成氢气，因为铝的化学性质比较活泼，在空气中和氧气反应生成一层致密的氧化铝薄膜，加入盐酸后盐酸首先与氧化铝反应，没有氢气生成，所以0～a段没有生成氢气，说明加入的盐酸首先是和铝片表面的氧化铝反应，这就说明该铝片在加入盐酸之前没有打磨，选项A正确；
B、a～b段发生的反应是铝和盐酸反应生成氯化铝和氢气，其化学方程式是： ，题中所给化学方程式中，氯化铝的化学式书写错误，选项B不正确；
【详解】
A、根据反应过程中的温度变化图可以看出，反应过程中温度上升，反应放出热量，选项A不符合题意；
B、根据压强图可知50s之后铝与稀盐酸反应，0~50s是氧化铝与与稀盐酸反应生成氯化铝和水，此时溶液中的溶质是生成的氯化铝和未反应完的氯化氢，选项B不符合题意；
C、根据压强图可知50s之后铝开始与稀盐酸反应，100s时反应结束，选项C不符合题意；
【解析】
【分析】
【详解】
①一定质量的碳和氧化铜在密闭容器中充分反应，生成铜和二氧化碳，二氧化碳属于气体，根据质量守恒定律可知，固体总质量应该随着反应的发生，不断减少，故原图错误，
②由图可知，在图像开始的直线表示反应物未达到反应温度，不反应，因此，二氧化锰在固体中的质量分数不变，图像中的上升直线表示氯酸钾在二氧化锰催化作用和加热下，生成氯化钾和氧气，氧气属于气体，根据质量守恒定律可知，固体总质量减小，因此，二氧化锰在固体中的质量分数不断增大，图像中的第三条直线表示氯酸钾被反应完，反应停止，二氧化锰在固体中的质量分数不变，故原图正确；
D、因为0～a段，发生的是盐酸和氧化铝反应生成氯化铝和水，a～b段发生的反应是铝和盐酸反应生成氯化铝和氢气，b～c段加入的盐酸没有反应，所以c点时溶液中的溶质是两种：AlCl3和HCl。选项D正确。故选B。
6．往硝酸铜、硝酸银和硝酸镁的混合溶液中缓慢连续加入质量为mg的锌粉，溶液中析出固体的质量与参加反应的锌粉质量关系如图所示，下列说法中正确的是()
A．a→b段对应的实验现象是固体部分溶解，有气泡产生
B．b→c段对应的溶液pH逐渐减小
C．原白色固体中一定含有NaOH
D．c点对应的溶液中一定含有NaNO3、HNO3、Ba(NO3)2
【答案】C
【解析】
【分析】
向烧杯中加入足量稀硝酸并不断搅拌，从固体质量变化图示可知，固体部分溶于硝酸，说明溶于水后产生的沉淀有碳酸钡和硫酸钡，碳酸钡溶于硝酸，硫酸钡不溶于硝酸。
A．反应过程中有热量放出
B．50 s时，溶液中溶质为AlCl3和HCl
C．80~100 s，金属铝与稀盐酸发生反应
D．100~150 s，压强减小是因为无气体生成
【答案】D
【解析】
【分析】
未打磨的铝片表面有一层氧化铝薄膜，未打磨的铝片和稀盐酸反应，首先发生的反应是氧化铝与稀盐酸反应生成氯化铝和水，氧化铝反应完后，里面的铝与稀盐酸反应生成氯化铝和氢气，根据反应的压强变化图分析，0~50s压强无变化，说明稀盐酸与铝表面的氧化铝反应，50s~100s，压强变大，说明稀盐酸开始与铝反应，有气体产生压强变大。
【详解】
A.由以上分析，ab段是锌与硝酸银的反应生成银与硝酸锌，不含两端点时，硝酸银部分被置换，硝酸铜还没开始反应，所以对应溶液中含有的金属离子的锌离子、银离子、铜离子和镁离子。故A不符合题意；
B. bc段是锌与硝酸铜的反应生成硝酸锌和铜，不含两端点生成的金属是铜。故B符合题意；
C.由于不知道c点时硝酸铜是否恰好完全反应，溶液中的金属离子除了含有镁离子、锌离子，还可能含有铜离子。故C不符合题意；
【详解】
A、 d点是锌粉过量，已经把硝酸银和硝酸铜两者反应完全，溶液中没有了硫酸铜，溶液不为蓝色，不符合题意；
B、a点是锌与硝酸银反应了一部分，所以a点固体只有Ag，不符合题意；
C、b点是锌和硝酸银恰好完全反应，锌与硝酸银反应生成银和硝酸锌，硝酸铜还没反应，所以b点溶液中的溶质是硝酸锌、硝酸铜两种，符合题意；
D、c点是锌与硝酸铜完全反应，析出固体是Ag、Cu，Ag和Cu在金属活动性顺序表中氢的后面，不与稀盐酸反应，不符合题意。故选C。
【点睛】
金属和混合盐溶液的反应：1、金属活动性顺序表中，金属间相距越远，就最先反应；2、加入锌粉的量是引起滤渣和滤液成分的关键变量；3、对比金属的相对原子质量，以便知道固体质量是增加还是减少。
C、0～a段容器内，随着盐酸的加入，氧化铝和盐酸反应生成氯化铝和水，没有气体生成，液体的质量为加入的盐酸质量与参加反应的氧化铝质量之和，液体质量一直增大；a～b段发生的反应是铝和盐酸反应生成氯化铝和氢气，但生成的氢气质量小于加入的盐酸质量与参加反应的铝的质量之和，液体质量也一直增大；b～c段容器内，反应已经结束，但随着盐酸的加入，液体质量也一直增大。因此0～c段容器内液体的质量一直增大，选项C正确；
D、100~150s，压强减小是因为温度降低的原因，选项D符合题意。故选：D。
10．下列图象能正确反映其对应关系的是（）
A． 等质量的锌粉和铁粉分别与等质量分数的足量稀盐酸反应
B． 等质量，不同颗粒大小的碳酸钙分别与等质量分数的足量稀盐酸反应
B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；
C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；
D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
A．ab段(不含两端点)对应溶液中含有的金属离子的锌离子、银离子、镁离子
B．bc段(不含两端点)生成的金属是铜
C．c点对应溶液中含有的金属离子只有镁离子和锌离子
D．若ab段和bc段中析出固体质量相等，参加反应的锌粉质量分别为m1和m2，则m1>m2
【答案】B
【解析】
【分析】
根据金属的活动性顺序可知，四种金属的活动性镁>锌>铜>银，活动性强的金属可以置换活动性弱的金属，根据距离远的先被置换的原则，所以ab段是锌与硝酸银的反应，bc段是锌与硝酸铜的反应。锌不与硝酸镁反应（锌的活动性比镁弱）。
【点睛】
本题是化学反应中定量关系和图像相结合的题型，题目难度较大；要准确解答此类题，关键要对化学反应知识熟练，并能结合图像的数学意义，综合考虑；图像的意义要抓住三点：①抓图像的起点，②抓图像的终点，③抓图像的变化过程。
9．将未打磨的铝片和稀盐酸放入密闭容器中，用传感器探究反应过程中温度和压强的变化，所得图像如图所示。从图中所获信息不正确的是（）
D.若ab段和bc段中析出固体质量相等，设生成固体的质量为a，参加反应的锌粉质量分别为m1和m2，根据题意得： ， ； ， ，所以m1<m2。故D不符合题意。
故选B。
【点睛】
该图像不是完整的图像，c点不一定是应的终点。7．实验室有一包白色固体，其中含有Na2CO3，还可能含有Ba(NO3)2、Na2SO4、NaOH中的一种或几种。取该固体进行以下实验：取少量固体于烧杯中，加入足量水并不断搅拌，固体部分溶解；接着向烧杯中加入足量稀硝酸并不断搅拌，此时固体质量变化如图所示。下列说法错误的是
3．下列图象不能正确反映其对应关系的是（ ）
A． 向一定量的二氧化锰中加入过氧化氢溶液
B． 在一定温度下，不断向一定量的水中加入氯化钾固体
C． 把一瓶打开盖子的汽水放在热水中，冒出大量气泡
D． 向两份完全相同的稀硫酸中分别加入足量的Mg、Fe
【答案】A
【解析】
【分析】
【详解】
A、在过氧化氢分解的反应中，二氧化锰是催化剂，其质量在反应前后保持不变，符合题意；
一、中考初中化学金属及酸碱盐反应的图像
1．下列图像不能正确反映其对应变化关系的是（）
A． 铁加入硫酸铜溶液的反应
B． 取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸
C． 常温下向一定量的稀硫酸滴加氢氧化钠溶液
D． 温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体
【答案】C
【解析】
【分析】
【详解】
A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；
2020-2021全国中考化学金属及酸碱盐反应的图像的综合中考真题汇总附答案解析
【点睛】
能从图像中获取正确的化学信息是解答此题的关键。
4．下列图象不能正确反映其对应关系的是（ ）
A． 向一定量的二氧化锰中加入过氧化氢溶液
B． 在一定温度下，不断向一定量的水中加入氯化钾固体
C． 把一瓶打开盖子的汽水放在热水中，冒出大量气泡
D． 向两份完全相同的稀硫酸中分别加入足量的Mg、Fe
以上说法中正确的个数有（ ）
A．1个B．2个C．3个D．4个
【答案】C
【解析】
【分析】
碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。
【详解】
①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP段发生反应的化学方程式为 ，故①不正确；
故①②③④判断Leabharlann 合理。故选：A。3．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。下列说法正确的是
A．a点时，溶液pH>7
B．c点时，溶液中含有两种溶质
C．b点时，溶液质量比原混合溶液质量小
D．d点时，整个反应过程消耗的氢氧化钠溶液质量为8g
④碳酸钠与盐酸反应生成2.2 g二氧化碳，根据化学方程式 ，生成2.2g的二氧化碳，需要碳酸钠的质量为5.3 g，碳酸钠与氯化钙反应生成5.0 g碳酸钙，根据化学方程式 ，生成5.0g的碳酸钙，需要碳酸钠的质量为5.3g，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。
【答案】B
【解析】
【分析】
【详解】
A.向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H2O，MgCl2+2NaOH=Mg(OH)2↓+2NaCl，a点时，盐酸没有完全反应，溶液显酸性，pH<7，故A错误；
2020-2021中考化学金属及酸碱盐反应的图像的综合复习附答案解析
C、将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出，溶质质量分数先增大，待有晶体析出时，质量分数不变；故选项错误；
D、向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸，钡离子与硫酸根直接反应产生硫酸钡白色沉淀；故选项正确；
故选：D。
5．下列四个图像分别与选项中的操作相对应,其中合理的是
A． 向氢氧化钠溶液中不断加入水
B． 加热一定质量的氯酸钾和二氧化锰的混合物
C． 向FeCl3和HNO3的混合溶液中加入NaOH溶液
D． 向硫酸铜溶液中加入铝
【答案】C
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中不断加入水，溶液pH值不断减小，最终无限接近与7，但不能小于7；故选项错误；
故选：C。
6．下列图象的对应关系合理的是( )
A． 向pH=10的NaOH溶液中不断加入水
B． 在久置的NaOH溶液中加入稀盐酸
C． 分别向稀盐酸中加入等质量的Fe和Mg
D． 在饱和的KNO3溶液中加入KNO3晶体
【答案】B
【解析】
【分析】
【详解】
A、向pH＝10的NaOH溶液中不断加入水，溶液的碱性逐渐减弱，pH值逐渐减小，无限的接近7，但是不会小于7，故A错误；
A．O→A、B→C过程中均没有发生化学反应
B．该溶液中一定含有H2SO4、MgCl2
C．该溶液中一定没有Na2CO3、BaCl2、NaCl
D．C点对应溶液中的溶质有NaCl、NaOH
【答案】B
【解析】
【分析】
开始一段时间内不产生沉淀，说明氢氧化钠先和稀硫酸反应，即溶液中含有硫酸，则溶液中不含有氯化钡、碳酸钠，是因为硫酸和氯化钡、碳酸钠不能共存，硫酸完全反应后，氢氧化钠和氯化镁反应生成白色沉淀氢氧化镁和氯化钠，不能确定溶液中是否含有氯化钠。

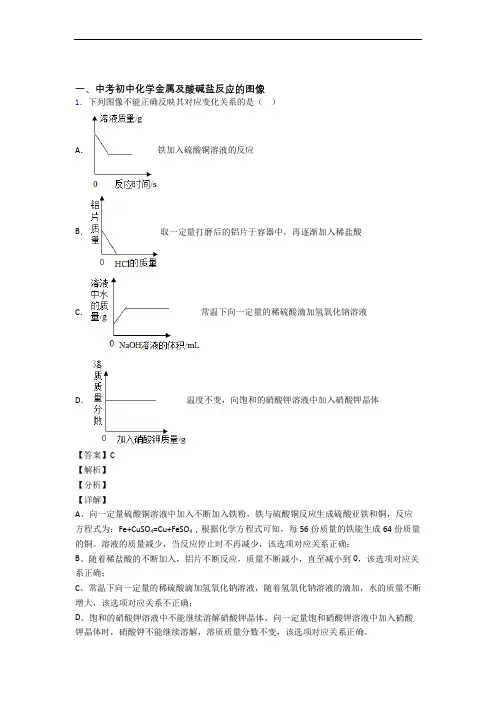

2020-2021中考化学专题训练---金属及酸碱盐反应的图像的综合题分类含答案解析
一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。
溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C 。
2．下列图像分别与选项中的操作相对应，其中不合理的是A ．向MnO 2中加入过氧化氢溶液B ．向一定量硫酸铜溶液中加入铝C ．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）D ．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液【答案】D 【解析】 【分析】 【详解】A 、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A 正确；B 、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为()42432Al+3CuSO =+3Cu Al SO 54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B正确；C、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C正确；D、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D不正确。
2020-2021中考化学专题训练---金属及酸碱盐反应的图像的综合题分类及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。
溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C。
2．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。
随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。
向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。

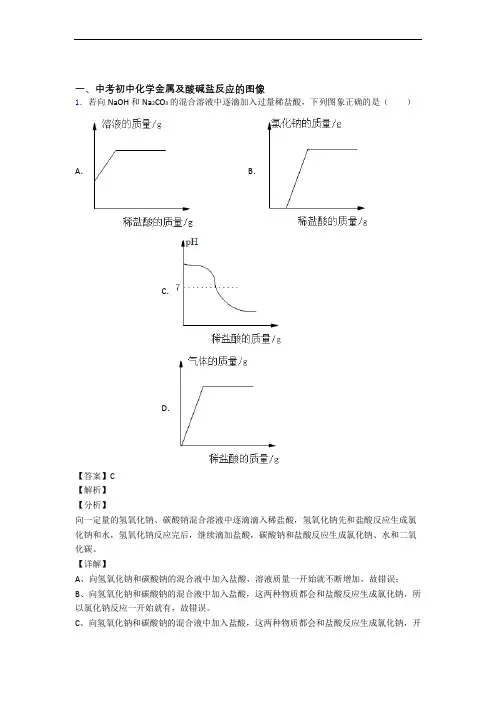

2020-2021备战中考化学金属及酸碱盐反应的图像综合题及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。
③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。

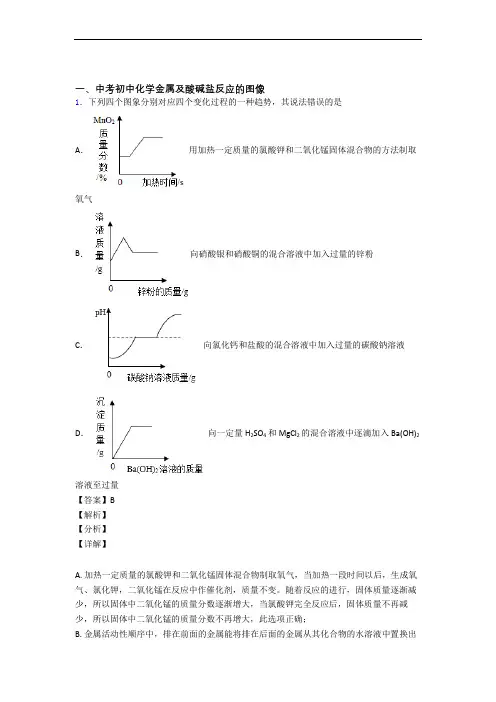

2020-2021中考化学 金属及酸碱盐反应的图像综合试题及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。
随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。
向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。
故选B。
【点睛】图像问题主要是结合化学反应分析图的起点位置、变化趋势、转折点、终点位置是否正确。
2020-2021中考化学——金属及酸碱盐反应的图像的综合压轴题专题复习含答案解析
一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．向一定量的Ba（OH）2溶液中逐滴加入稀H2SO4下列图象中V表示加入稀H2SO4的体积,其中正确的是A．B．C．D．【答案】A【解析】【分析】【详解】A、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故此选项正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，一开始就有沉淀生成，图象错误，故此选项错误；C 、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH 值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH 小于7，图象错误，故此选项错误；D 、氢氧化钡显碱性，随着酸量的增加溶液的碱不断减少，pH 值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH 小于7，图象错误，故此选项错误。
故选A 。
3．将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，测得溶液的电导率变化如图所示(电导率越大，说明溶液导电性越强)。
2020-2021中考化学金属及酸碱盐反应的图像的综合题试题含答案解析
一、中考初中化学金属及酸碱盐反应的图像1．向一定质量AgNO 3和Cu(NO 3)2的混合溶液中加入Zn ，溶液质量与加入Zn 的质量关系，如右图所示，下列说法正确的是A ．a 点溶液中的溶质有2种B ．c 点溶液中溶质为Zn(NO 3)2、Cu(NO 3)2C ．取d 点的固体，加入稀盐酸，无气泡产生D ．若取a~b 段溶液，滴加稀盐酸，有白色沉淀【答案】D【解析】【分析】在金属活动性顺序中，Zn ＞Cu ＞Ag ，向一定质量AgNO 3和Cu （NO 3）2的混合溶液中加入Zn ，与两种溶质依次发生反应的化学方程式为：()32Zn +2AgNO =+2AgZn NO 65216所以析出银的过程是溶液质量减少的过程；()()22Zn =+Cu+Cu NO Zn NO 6564 所以析出铜的过程是溶液质量增加的过程。
【详解】A 、在a 点时，硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，溶质是三种，故A 错误；B 、c 点时硝酸铜恰好完全反应，溶液中只有硝酸锌，故B 错误；C 、取d 点的固体，有过量的锌，在加入稀盐酸，有气泡产生，故C 错误；D 、a ～b 段硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，滴加稀盐酸，有氯化银白色沉淀，故D 正确。
故选D 。
2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
2020-2021中考化学金属及酸碱盐反应的图像综合题汇编附详细答案
一、中考初中化学金属及酸碱盐反应的图像1．下列所示的图象能反映相对应实验的是A．向pH=12的Ca（OH）2溶液中不断加水稀释B．向碳酸氢钠固体中逐滴加入稀盐酸至过量C．在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出D．将足量的金属镁片和锌片分别和等量等溶质质量分数的稀硫酸混合【答案】B【解析】【分析】【详解】A、向pH=12的Ca(OH)2中不断加水，稀释Ca(OH)2，使碱性减弱，PH不断减小，但不可能会小于7，故A错误，B、向碳酸氢钠固体中逐滴加入稀盐酸至过量，发生反应：NaHCO3+HCl=NaCl+H2O+CO2↑，故随着反应的进行，产生的气体质量不断增大，故B正确，C、在40℃，将饱和的硝酸钾溶液恒温蒸发水分至有晶体析出，由于温度不变，故同温下的饱和溶液的溶质质量分数不变，故C错误，D、将足量的金属镁片和锌片分别和等质量等溶质质量分数的稀硫酸混合，产生氢气的氢元素全部来自酸，故当消耗的稀硫酸质量相等时，产生的氢气也相等，故D错误，故选B。
【点睛】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
2．下列根据实验操作所绘制的图象中，正确的是（）A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。
B、木炭和氧化铜粉末混合加强热生成铜和二氧化碳，固体质量不断减少，故B错误。
C、加热一定量氯酸钾和二氧化锰固体混合物生成氯化钾和氧气，反应后质量变小，二氧化锰是催化剂，质量不变，故二氧化锰的质量分数不断增大，当氯酸钾完全分解后二氧化锰的质量分数不再变化，故C错误。
D、向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液，氢氧化钾与盐酸反应生成氯化钾和水，无沉淀产生，然后氢氧化钾再与氯化镁反应生成氢氧化镁沉淀和氯化钾，沉淀量不断增大，当恰好完全反应时沉淀量达到最大值，故D正确。
2020-2021全国中考化学金属及酸碱盐反应的图像的综合中考真题分类汇总附详细答案
一、中考初中化学金属及酸碱盐反应的图像1．向一定质量AgNO 3和Cu(NO 3)2的混合溶液中加入Zn ，溶液质量与加入Zn 的质量关系，如右图所示，下列说法正确的是A ．a 点溶液中的溶质有2种B ．c 点溶液中溶质为Zn(NO 3)2、Cu(NO 3)2C ．取d 点的固体，加入稀盐酸，无气泡产生D ．若取a~b 段溶液，滴加稀盐酸，有白色沉淀【答案】D【解析】【分析】在金属活动性顺序中，Zn ＞Cu ＞Ag ，向一定质量AgNO 3和Cu （NO 3）2的混合溶液中加入Zn ，与两种溶质依次发生反应的化学方程式为：()32Zn +2AgNO =+2AgZn NO 65216所以析出银的过程是溶液质量减少的过程；()()22Zn =+Cu+Cu NO Zn NO 6564 所以析出铜的过程是溶液质量增加的过程。
【详解】A 、在a 点时，硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，溶质是三种，故A 错误；B 、c 点时硝酸铜恰好完全反应，溶液中只有硝酸锌，故B 错误；C 、取d 点的固体，有过量的锌，在加入稀盐酸，有气泡产生，故C 错误；D 、a ～b 段硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，滴加稀盐酸，有氯化银白色沉淀，故D 正确。
故选D 。
2．向甲物质中逐滴加入相应的乙溶液至过量．反应过程中产生的气体或沉淀的质量与加入的乙的质量关系，符合图曲线描述的是（）A．甲：铜、锌的混合物乙：稀盐酸B．甲：硝酸和稀硫酸的混合溶液乙：氯化钡溶液C．甲：氢氧化钠和氯化钠的混合溶液乙：稀盐酸D．甲：盐酸和氯化铜的混合溶液乙：氢氧化钠溶液【答案】D【解析】【分析】【详解】A、由于锌和稀盐酸反应一开始就会生成大量的气体，故A错误；B、由于氯化钡和稀硫酸反应会生成难溶于水难溶于酸的沉淀硫酸钡，故B错误；C、向氯化钠和氢氧化钠的混合溶液加入稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，没有气体或沉淀产生，与曲线所示不一致，故C不正确；D、向盐酸和氯化铜的混合溶液加入氢氧化钠溶液，由于盐酸的存在，氢氧化钠不能与氯化铜反应生成了氢氧化铜沉淀。
