风电叶片局部缺陷无损检测图像识别算法
风力发电机组叶片的损伤识别方法
风力发电机组叶片的损伤识别方法1. 观察叶片表面是否有裂纹或磨损。
使用肉眼或显微镜检查叶片表面，发现裂纹或磨损的地方可能需要进行维修或更换。
2. 检查叶片的颜色变化。
如果叶片表面呈现出明显的颜色变化，可能意味着受到了长时间的紫外线辐射，需要进行维护。
3. 使用红外热像仪检测叶片的表面温度分布。
如果叶片的某些部位温度偏高，可能说明该处存在故障或损伤。
4. 使用超声波检测器测量叶片的厚度。
如果叶片某些区域的厚度减小，可能是由于腐蚀或物理损伤导致的。
5. 检查叶片的表面是否有凸起或凹陷。
如果叶片表面有明显的凸起或凹陷，可能是由于过度载荷或冲击引起的。
6. 检查叶片的尖端是否损坏。
叶片的尖端往往最容易受到损坏，因此要检查是否有断裂、磨损或其它损坏。
7. 检查叶片的连接部位是否有松动。
叶片的连接部位往往是损坏的热点，要检查是否有松动或腐蚀。
8. 检查叶片的平衡性能。
叶片应保持良好的平衡，如果发现叶片在旋转时出现明显的晃动或不平衡情况，可能是由于叶片损坏导致的。
9. 检查叶片的表面是否有异物附着。
外部异物的附着可能导致叶片的不正常运行和损坏，要及时清理。
10. 观察叶片的表面光滑度。
如果叶片表面出现明显的凹凸不平或粗糙，可能是由于磨损或腐蚀导致的。
11. 使用摄像机检查叶片的外观。
通过拍摄叶片的照片或视频，可以更清晰地观察叶片的损伤情况。
12. 进行动态振动分析。
通过安装振动传感器并记录叶片的振动数据，可以判断叶片是否存在损坏或异常振动。
13. 检查叶片的声音。
如果叶片在运行时发出异常的声音，可能是由于叶片损坏或不平衡引起的。
14. 检查叶片的弯曲程度。
如果叶片在运行过程中出现明显的弯曲，可能是由于过载或物理损伤导致的。
15. 检查叶片的旋转角度。
叶片的旋转角度应保持平衡，如果发现旋转角度异常或不均匀，可能是由于叶片损坏导致的。
16. 检查叶片的自由旋转性能。
叶片应该能够自由旋转，如果发现叶片旋转不灵活或受阻，可能是由于叶片损坏导致的。
风电叶片表面缺陷图像识别与无损检测
风电叶片表面缺陷图像识别与无损检测随着清洁能源的不断发展，风能成为了一种重要的替代能源之一。
风力发电机的叶片作为直接受力的部件扮演着重要的角色，其表面缺陷的识别与无损检测成为了保证风力发电机正常运行的关键之一。
本文将探讨风电叶片表面缺陷图像识别与无损检测的相关技术和方法。
一、风电叶片表面缺陷的分类与特点风电叶片表面缺陷主要包括裂纹、划痕、气泡等多种类型。
这些缺陷会降低叶片的结构强度和 aerodynamic efficiency，进而影响风力发电机的发电效率和寿命。
1. 裂纹：裂纹是风电叶片最常见的表面缺陷之一，会导致叶片在高风速环境下的断裂。
裂纹的形状、长度和深度对叶片的稳定性和完整性有重要影响。
2. 划痕：划痕是叶片表面产生的疤痕，可以通过纵向或横向划伤叶片表面。
划痕的长度和宽度会使叶片的表面变得不光滑，从而降低了叶片的 aerodynamic efficiency 和寿命。
3. 气泡：叶片表面的气泡是由温度变化等原因导致的。
气泡会使叶片表面变得不均匀，对风力发电机产生影响。
二、风电叶片表面缺陷图像识别技术风电叶片表面缺陷图像识别技术是基于计算机视觉和图像处理的方法，通过对风电叶片表面图像的处理和分析，实现缺陷的自动识别与分类。
1. 图像采集：首先需要采集风电叶片表面的图像。
传统的方法是使用摄像机对叶片表面进行拍摄，但这种方法需要人工操作，且存在误判的可能性。
近年来，随着无人机技术的发展，可以使用无人机搭载的高分辨率相机对风电叶片进行高清晰度的图像采集。
2. 图像预处理：采集到的图像需要进行预处理，去除噪声和其他干扰因素。
常见的图像预处理方法包括图像平滑、滤波、锐化等。
3. 特征提取：特征提取是图像识别的关键一步，通过提取图像的边缘、纹理、颜色等特征来区分不同的缺陷类型。
常用的特征提取方法有边缘检测、纹理特征提取、颜色直方图等。
4. 分类模型：建立合适的分类模型用于风电叶片表面缺陷的识别。
常用的分类模型包括支持向量机（SVM）、人工神经网络（ANN）、卷积神经网络（CNN）等。
风电叶片局部缺陷无损检测与评估技术
风电叶片局部缺陷无损检测与评估技术随着全球对可再生能源的需求不断增加，风力发电作为一种清洁能源技术越来越受到关注。
风电叶片是风力发电装置中最重要的组成部分之一，因此对其质量进行准确评估和检测变得至关重要。
本文将介绍风电叶片局部缺陷的无损检测与评估技术。
一、综述风电叶片常受到来自环境和使用条件的多种外部和内部的损伤，如风吹雨打、温度变化、结冰等等。
这些损伤可能导致叶片结构减弱，影响风力发电系统的性能和寿命。
因此，风电叶片的无损检测与评估技术一直是风能行业的研究热点。
二、无损检测技术1. 超声波检测：超声波技术是目前应用最广泛的无损检测技术之一。
它通过将超声波传递到叶片内部，利用声波在不同媒介中传播的速度和反射来检测并定位叶片中的缺陷。
这种技术非常灵敏且无损，可以检测到叶片内部的微小缺陷。
2. 红外热像检测：红外热像技术利用红外辐射测量物体表面的温度分布，可以在叶片表面快速发现热点和异常温度区域，从而确定潜在的缺陷位置。
这种技术对于检测叶片表面的损伤非常有效，但对于内部缺陷的检测能力较弱。
3. 振动检测：振动检测技术通过测量叶片的振动特性来检测缺陷。
通过对叶片进行激励并测量其产生的振动信号，可以判断叶片的结构是否存在异常。
这种方法对于评估叶片的整体性能非常有效，但对于局部缺陷的检测有一定局限性。
三、评估技术1. 声发射评估：声发射评估技术是一种能够在叶片正常运行时监测和评估其结构完整性的方法。
通过对叶片进行周期性的声波激励，并测量其产生的声发射信号，可以判断叶片中是否存在裂纹、孔洞等缺陷，并对其程度进行评估。
2. 电学参数评估：通过测量叶片的电学参数，如电阻、电容等，可以评估叶片的结构完整性。
由于缺陷会改变叶片内部的电学性质，因此可以通过分析电学参数的变化来判断叶片的损伤情况。
3. 模型仿真评估：利用数值仿真软件对风电叶片进行模拟分析，可以评估叶片在各种外部力和气象条件下的受力和变形情况。
通过比较仿真结果与实际测量数据的差异，可以预测叶片的寿命和可能的损伤性。
风电叶片缺陷图像检测分析
风电叶片缺陷图像检测分析摘要：本文将围绕红外热波图像实现风电叶片缺陷图像的检测进行分析讨论，借助CAD建立风电叶片的无损模型以及缺陷模型，之后导入ANSYS软件完成热分析，根据热分析图像可知，该方法可以准确提取无损以及缺陷内的差异，能结合图像数据特征进行缺陷图像的分类。
关键词：风电叶片；红外热波；缺陷图像检测引言：风电叶片是指风电机组中将风能转换为电能的核心组件，是衡量风电机组设计质量以及技术水平的重要依据，一旦该组件出现质量问题，不仅会降低能源转换效率，甚至会引发严重的安全事故。
为了尽快发现此类缺陷，因此以红外热播图像技术作为研究对象，确保风电叶片内的缺陷状况能够提早发现，降低叶片损伤造成的不良影响。
一、风电叶片缺陷图像检测理论基础分析（一）检测原理红外热波检测技术是以热波理论为应用基础，热波本身属于一个温度场，能够以特定的传播规则在媒介内传播，也能与媒介产生一系列反应。
当检测对象处于加热状态时，材料的热物理特性会在一定程度上影响热波的传输，使热波出现散射与反射，最终以温度的变化反映在叶片表面。
同时红外辐射能力的大小也会呈现在检测对象表面温度上，此时记录辐射强度便可准确分析风电叶片的内部结构特征，之后利用红外相机将特征信息转换为红外图像，便可达到探伤的目的。
（二）检测方式通常来说红外热波检测技术可分为以下两种形式：被动式检测，是指直接在风电叶片表面上进行温度分布检测，从而确定内部缺陷；主动式检测，即在被测物件表面进行人工加热，以此激励物件表面温度分布。
其中主动式检测方法需要采用PC机、红外热像仪以及热激励源，该方法可以自动完成物体温度的记录，也能高效完成图像的传输与处理，因此本文主要以主动式检测方法作为研究对象。
（三）模型建立在建模时首先要充分掌握叶片材料与结构，之后依照风电叶片的材料类型构建三维模型与带有缺陷的蒙皮块元。
其中蒙皮结构主要由多层复合材料叠加而成，比如：胶衣层，能够为风电叶片提供气动性能；强度层，主要负责承担载荷，能够提升蒙皮抗剪切性；玻璃纤维层，可以强化叶片抗拉强度。
基于数字图像处理的风电叶片表面缺陷检测
基于数字图像处理的风电叶片表面缺陷检测随着可再生能源的需求不断增长，风电发电作为一种环保、可持续的能源形式，受到了越来越多的关注。
然而，风力发电机组中的叶片经常受到各种因素的影响，如气候条件、颗粒物的侵蚀等，导致叶片表面出现各种缺陷。
这些缺陷可能会导致叶片性能下降、寿命缩短甚至发生故障。
因此，及时准确地检测风电叶片表面的缺陷非常重要。
数字图像处理作为一种有效的方法，可以应用于风电叶片表面缺陷的检测中。
叶片的表面缺陷往往具有一定的特征，如颜色、形状、纹理等。
通过对数字图像进行处理和分析，可以提取出这些特征，从而判断叶片是否存在缺陷。
首先，进行图像的预处理是非常关键的。
由于风电叶片通常在户外使用，所以图像中可能存在光照不均匀、噪声、模糊等问题。
针对这些问题，我们可以采用自适应直方图均衡化、滤波等方法对图像进行增强和去噪处理，以提高图像的质量。
其次，根据叶片表面缺陷的特点，可以选择适当的特征提取算法。
常用的特征包括颜色直方图、纹理特征、边缘特征等。
通过对图像进行特征提取，可以得到一组数值化的特征向量。
然后，利用机器学习算法进行分类和识别。
通过使用已标记好的训练样本，可以训练出分类模型，并将其与测试样本进行比对，从而判断叶片是否存在缺陷。
常见的机器学习算法包括支持向量机、卷积神经网络等。
这些算法可以根据特征向量进行学习和判断，提高缺陷检测的准确度和效率。
最后，对检测结果进行评估和反馈。
对于风电叶片表面缺陷检测来说，准确率和召回率是评估指标的重要标准。
准确率可以反映出检测结果的正确率，而召回率则可以表征出漏检的情况。
通过对检测结果的评估和分析，可以不断改进算法，提高叶片缺陷检测的效果。
综上所述，基于数字图像处理的风电叶片表面缺陷检测是一种可行、高效的方法。
通过图像预处理、特征提取、机器学习和结果评估等步骤，可以准确地检测风电叶片的表面缺陷，提高风力发电系统的可靠性和性能。
将数字图像处理技术应用于风电叶片检测中，有望进一步推动风力发电行业的发展。

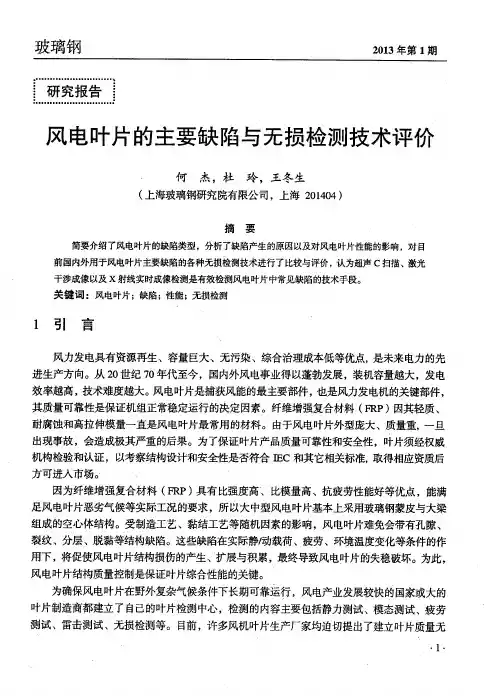

风电叶片的主要缺陷与无损检测技术评价
叶片整体是一种复杂的层合板结构 ，由于各种干扰因素会产生分层现象。叶片的分层 主 要指纤维层合板间的分层 、芯材与纤维层合板间的分层 。 分层形成 的原因有 ： 树脂用量不够 、
布层污染 、真空泄压、二次பைடு நூலகம்型。 夹杂指叶片生产过程中引入非结构材料。夹杂的产生主要是主观因素，如 ：布层铺设 时
其质量可靠性是保证机组正常稳定运行的决定因素。纤维增强复合材料 （ Ｆ Ｒ Ｐ） 因其轻质 、
耐腐蚀和高拉伸模量一直是风 电叶片最常用 的材料 。由于风电叶片外型庞大 、质量重， 一旦
出现事故 ，会造成极其严重的后果 。为 了保证叶片产品质量可靠性和安全性 ，叶片须经权威
机构检验和认证 ，以考察结构设计和安全性是否符合 Ｉ Ｅ Ｃ和其它相关标准， 取得相应资质后
关 键 词 ：风电叶片； 缺陷； 性能；无损检测
１ 引 言
风力发电具有资源再生 、容量巨大、无污染 、综合治理成本低等优点， 是未来电力的先
进生产方向。从 ２ ０ 世纪 ７ ０ 年代至今 ，国内外风电事业得以蓬勃发展 ，装机容量越大 ，发电 效率越高， 技术难度越大。 风 电叶片是捕获风能的最主要部件 ， 也是风力发电机的关键部件 ，
操作以及使用不当的原因，如外力冲击、与其它物体碰撞和刮擦等。对缺陷产生原因进行准
确分析， 可以有针对性地采取预防与控制措施 ， 减少缺陷形成的概率 ， 保证结构质量和性能
满足要求。
孔隙是指叶片在成型过程 中形成的孔洞 ，包括布层内纤维束内的孔隙、纤维束与纤维束 之间的孔隙以及布层层间的孔隙。产生的原因可以归纳为以下几点 ：①工艺方面 ：叶片灌注
２ ． ２ ． ２ 夹杂对性能的影响
Ｍ． Ｚ ｈ ａ ｎ ｇ和ｓ ． Ｅ ． Ｍａ ｓ ｏ ｎ ￣经用蒸馏水和海水作为夹杂进行过试验研究 ， 铺层时在每层 间刷
基于机器视觉的风机叶片表面缺陷检测
基于机器视觉的风机叶片表面缺陷检测在本文中，我们将探讨基于机器视觉的风机叶片表面缺陷检测技术。
机器视觉是一种应用图像处理和模式识别等技术的方法，通过摄像机和计算机视觉算法的组合，实现对物体的自动识别、检测和分析。
一、引言风机叶片是风力发电机组的核心部件之一，其表面的缺陷或损坏会对风力发电系统的性能和寿命产生重大影响。
传统的风机叶片检测方法主要依靠人工目测，效率低下且存在主观误差。
基于机器视觉的风机叶片表面缺陷检测技术能够提高检测效率和准确性，因此具有重要的应用前景。
二、风机叶片缺陷检测原理基于机器视觉的风机叶片表面缺陷检测技术主要基于以下原理：1. 图像获取：使用高分辨率的摄像机对风机叶片进行拍摄，获取叶片表面的图像数据。
2. 图像预处理：对叶片图像进行去噪、灰度化、二值化等预处理，提高后续处理的效果。
3. 特征提取：采用图像处理算法，在叶片图像中提取与缺陷相关的特征信息，如纹理、形状、颜色等。
4. 缺陷检测：基于提取的特征信息，使用机器学习或深度学习算法对叶片图像进行分类或目标检测，判断是否存在缺陷。
5. 结果输出：将检测结果以图像、文本或报警等形式输出，供操作员或系统进行分析和处理。
三、关键技术在基于机器视觉的风机叶片表面缺陷检测中，以下关键技术是至关重要的：1. 图像处理算法：包括边缘检测、纹理分析、图像分割等算法，用于对叶片图像进行预处理和特征提取。
2. 机器学习算法：如支持向量机（SVM）、随机森林（Random Forest）等，用于分类和识别叶片图像中的缺陷。
3. 深度学习算法：如卷积神经网络（Convolutional Neural Network，CNN）等，通过训练大量数据集，实现对叶片图像的自动学习和识别。
4. 实时性要求：为了满足风力发电系统的实时监测需求，对算法和系统的实时性能提出了更高的要求。
四、应用前景基于机器视觉的风机叶片表面缺陷检测技术在风力发电领域具有广阔的应用前景：1. 提高检测效率：相比传统的人工检测方法，机器视觉技术可以大大提高风机叶片缺陷的检测效率，降低人力成本。
风电机组叶片维护装备的缺陷检测与识别方法
风电机组叶片维护装备的缺陷检测与识别方法随着风力发电行业的迅猛发展，风电机组的叶片维护工作变得愈发重要。
叶片是风电机组的核心部件之一，其性能和可靠性直接关系到发电效率和安全运行。
因此，准确检测和识别叶片的缺陷对风电行业具有举足轻重的意义。
本文将从机器视觉和智能算法的角度，介绍风电机组叶片维护装备的缺陷检测与识别方法，以提高检测效率和准确性，并降低维护成本。
一、机器视觉技术在叶片缺陷检测中的应用机器视觉技术是一种通过图像处理和分析来获取和理解数字图像的方法。
在风电机组叶片缺陷检测中，机器视觉技术起到了非常重要的作用。
其主要步骤包括图像获取、图像预处理、特征提取和缺陷识别等。
1. 图像获取：风电机组叶片通常很高，为了获取叶片表面的图像，可以采用无人机、遥感卫星等方式进行高空拍摄。
同时，还可以配备高清相机进行近距离拍摄，以获取更加清晰的叶片表面图像。
2. 图像预处理：叶片表面存在光照不均、噪声干扰等问题，因此需要进行图像预处理，以提高后续处理的准确性。
常用的预处理方法包括灰度化、滤波、增强等。
3. 特征提取：通过对图像进行特征提取，可以获得叶片表面的相关信息，如纹理、颜色、形状等。
常用的特征提取方法包括纹理特征（如灰度共生矩阵、小波变换）、颜色特征（如颜色直方图、颜色矩）和形状特征（如边缘检测、轮廓识别）等。
4. 缺陷识别：在得到叶片表面的特征信息后，可以利用各种分类器进行缺陷识别。
常用的分类器包括支持向量机、决策树、随机森林等。
通过训练样本的分类信息，可以根据提取到的特征对叶片缺陷进行准确的识别。
二、智能算法在叶片缺陷检测中的应用除了机器视觉技术，智能算法在叶片缺陷检测中也有着广泛应用。
智能算法主要包括人工神经网络、遗传算法、模糊逻辑等。
1. 人工神经网络：人工神经网络是一种模拟人脑神经系统的计算模型。
在叶片缺陷检测中，可以利用人工神经网络来建立缺陷模型，通过对输入特征进行训练，实现对叶片缺陷的自动识别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电叶片局部缺陷无损检测图像识别算法风电叶片作为风力发电设备的重要组成部分，其质量状况直接影响到发电效率和运行安全性。
然而，由于叶片常年暴露在恶劣的自然环境下，容易出现各种缺陷，如裂纹、疲劳断裂等。
为了提高风电叶片检测的效率和准确性，无损检测图像识别算法成为了研究的焦点。
一、风电叶片缺陷检测的挑战
风电叶片缺陷检测面临着一些挑战，主要包括以下几个方面：
1. 图像复杂性：由于风电叶片通常位于高处，常年暴露在恶劣环境中，其表面可能积聚了大量的尘土和雾霾等，导致图像质量较差，缺陷难以准确地被检测和识别。
2. 缺陷种类多样性：风电叶片缺陷种类繁多，包括裂纹、划痕、损伤等，这些缺陷的形状和大小各不相同，传统的检测方法往往无法满足实际需求。
3. 缺陷区域难以确定：叶片的缺陷通常分布于整个叶片表面，而且缺陷区域的位置和大小也不确定，因此需要一种高效准确的缺陷区域确定算法。
二、基于深度学习的风电叶片缺陷图像识别算法
近年来，深度学习在计算机视觉领域取得了巨大的成功，被广泛应用于图像识别和目标检测任务。
基于深度学习的风电叶片缺陷图像识别算法可以有效解决上述挑战，提高检测的准确性和效率。
1. 数据预处理
由于风电叶片图像通常质量较差，需要对原始图像进行预处理，以提高图像质量和减少噪声干扰。
常用的预处理方法包括图像增强、降噪和边缘检测等。
这些方法可以有效地改善图像质量，增强缺陷的对比度，使其更易于检测和识别。
2. 神经网络模型设计
在风电叶片缺陷识别任务中，常用的神经网络模型包括卷积神经网络（CNN）和循环神经网络（RNN）。
CNN能够有效提取图像的特征信息，而RNN则可以对特征进行序列化处理。
将这两种网络结合起来可以更好地解决风电叶片缺陷识别的问题。
3. 目标检测和分割算法
在图像中准确定位和分割风电叶片的缺陷区域是缺陷识别的关键任务。
目标检测算法（如Faster R-CNN和YOLO）和分割算法（如Mask R-CNN和UNet）可以有效地实现对缺陷区域的定位和提取。
这些算法可以检测到图像中的缺陷，并生成相应的掩膜图像，用于进一步的缺陷识别和分析。
三、算法实现和优化
针对风电叶片缺陷图像识别算法的实现和优化，可以采取以下几个方面的策略：
1. 数据集构建：收集大量真实的风电叶片图像数据，包括正常的叶片图像和各种类型的缺陷图像。
通过构建一个丰富多样的数据集，可以提高算法的泛化能力和鲁棒性。
2. 模型训练：使用构建好的数据集训练深度学习模型，并对模型进行优化。
可以采用迁移学习的方法，使用在其他图像识别任务上预训练好的模型，然后在风电叶片缺陷图像识别任务上进行微调。
3. 参数调优：调整算法中的超参数，如学习率、批大小、迭代次数等，以进一步提高算法的性能。
可以使用交叉验证等方法来确定最佳的超参数组合。
4. 算法评估：使用独立的测试数据集对优化后的算法进行评估，包括准确率、召回率和F1值等性能指标。
根据评估结果，进一步调整算法以提高其性能和稳定性。
综上所述，风电叶片局部缺陷无损检测图像识别算法基于深度学习的思想和方法，能够有效解决风电叶片缺陷检测中的挑战，提高检测的准确性和效率。
通过适当的数据预处理、神经网络模型设计、目标检测和分割算法等步骤的组合应用，可以实现对风电叶片缺陷的准确定位和识别，为保障风力发电设备的安全和稳定运行提供有力支持。
