风电叶片表面缺陷图像识别与无损检测
风力发电机组叶片的损伤识别方法
风力发电机组叶片的损伤识别方法1. 观察叶片表面是否有裂纹或磨损。
使用肉眼或显微镜检查叶片表面，发现裂纹或磨损的地方可能需要进行维修或更换。
2. 检查叶片的颜色变化。
如果叶片表面呈现出明显的颜色变化，可能意味着受到了长时间的紫外线辐射，需要进行维护。
3. 使用红外热像仪检测叶片的表面温度分布。
如果叶片的某些部位温度偏高，可能说明该处存在故障或损伤。
4. 使用超声波检测器测量叶片的厚度。
如果叶片某些区域的厚度减小，可能是由于腐蚀或物理损伤导致的。
5. 检查叶片的表面是否有凸起或凹陷。
如果叶片表面有明显的凸起或凹陷，可能是由于过度载荷或冲击引起的。
6. 检查叶片的尖端是否损坏。
叶片的尖端往往最容易受到损坏，因此要检查是否有断裂、磨损或其它损坏。
7. 检查叶片的连接部位是否有松动。
叶片的连接部位往往是损坏的热点，要检查是否有松动或腐蚀。
8. 检查叶片的平衡性能。
叶片应保持良好的平衡，如果发现叶片在旋转时出现明显的晃动或不平衡情况，可能是由于叶片损坏导致的。
9. 检查叶片的表面是否有异物附着。
外部异物的附着可能导致叶片的不正常运行和损坏，要及时清理。
10. 观察叶片的表面光滑度。
如果叶片表面出现明显的凹凸不平或粗糙，可能是由于磨损或腐蚀导致的。
11. 使用摄像机检查叶片的外观。
通过拍摄叶片的照片或视频，可以更清晰地观察叶片的损伤情况。
12. 进行动态振动分析。
通过安装振动传感器并记录叶片的振动数据，可以判断叶片是否存在损坏或异常振动。
13. 检查叶片的声音。
如果叶片在运行时发出异常的声音，可能是由于叶片损坏或不平衡引起的。
14. 检查叶片的弯曲程度。
如果叶片在运行过程中出现明显的弯曲，可能是由于过载或物理损伤导致的。
15. 检查叶片的旋转角度。
叶片的旋转角度应保持平衡，如果发现旋转角度异常或不均匀，可能是由于叶片损坏导致的。
16. 检查叶片的自由旋转性能。
叶片应该能够自由旋转，如果发现叶片旋转不灵活或受阻，可能是由于叶片损坏导致的。
风电叶片的主要缺陷与无损检测技术评价

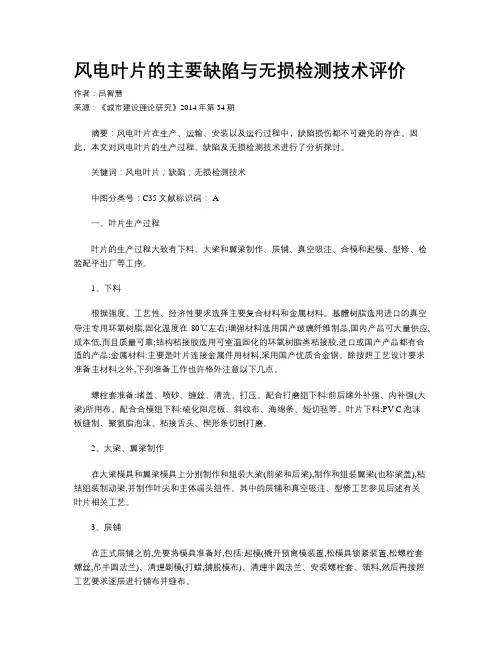

风电叶片的主要缺陷与无损检测技术评价作者：吕智慧来源：《城市建设理论研究》2014年第34期摘要：风电叶片在生产、运输、安装以及运行过程中，缺陷损伤都不可避免的存在。
因此，本文对风电叶片的生产过程、缺陷及无损检测技术进行了分析探讨。
关键词：风电叶片；缺陷；无损检测技术中图分类号：C35文献标识码： A一、叶片生产过程叶片的生产过程大致有下料、大梁和翼梁制作、层铺、真空吸注、合模和起模、型修、检验配平出厂等工序。
1、下料根据强度、工艺性、经济性要求选择主要复合材料和金属材料。
基體树脂选用进口的真空导注专用环氧树脂,固化温度在80℃左右;增强材料选用国产玻璃纤维制品,国内产品可大量供应,成本低,而且质量可靠;结构粘接胶选用可室温固化的环氧树脂类粘接胶,进口或国产产品都有合适的产品;金属材料:主要是叶片连接金属件用材料,采用国产优质合金钢。
除按照工艺设计要求准备主材料之外,下列准备工作也许格外注意以下几点。
螺栓套准备:堵盖、喷砂、缠丝、清洗、打压。
配合打磨组下料:前后缘外补强、内补强(大梁)所用布。
配合合模组下料:硫化阻尼板、斜纹布、海绵条、短切毡等。
叶片下料:PV C泡沫板缝制、聚氨脂泡沫、粘接舌头、楔形条切割打磨。
2、大梁、翼梁制作在大梁模具和翼梁模具上分别制作和组装大梁(前梁和后梁),制作和组装翼梁(也称梁盖),粘结组装制动梁,并制作叶尖和主体端头组件。
其中的层铺和真空吸注、型修工艺参见后述有关叶片相关工艺。
3、层铺在正式层铺之前,先要将模具准备好,包括:起模(撬开预离模装置,松模具锁紧装置,松螺栓套螺丝,吊半圆法兰)、清理副模(打蜡,铺脱模布)、清理半圆法兰、安装螺栓套、领料,然后再按照工艺要求逐层进行铺布并缝布。
4、真空吸住真空吸注是叶片生产过程中的关键工艺之一,密封性、负压控制、导流管的铺设等,都非常重要,直接影响叶片的各项性能指标。
真空吸注工序包括以下过程:准备(铺放密封胶条,铺放双面胶条,铺放螺旋包套,铺放脱模布)、备料(准备树脂、固化剂、真空罐标识)、吸注(连接真空罐、真空泵,抽真空达到规定负压,配胶、注胶)、固化、清理注胶用Ω管和注胶块。
如何做好风电叶片缺陷的检测工作
DOI ：10．19392/j．cnki．1671-7341．201918145如何做好风电叶片缺陷的检测工作杨庆戈大唐向阳风电有限公司吉林白城137000摘要：风电叶片在生产，运输，安装等过程中，缺陷损伤都是不可避免的。
因此，本文主要分析了风电叶片的缺陷和无损检测工作进行了相关的分析探讨，予以有关单位参考与借鉴。
关键词：风电叶片；缺陷；检测技术1风电叶片主要缺陷的种类1．1生产制作过程中的缺陷风电复合材料叶片的生产是一个细节控制的过程，细节控制直接决定了叶片质量的好坏。
目前国内外风电叶片的生产，基本由传统的手糊制作改为了真空灌注，这在很大程度上减少了因人工操作失误而引入的缺陷。
从而导致了风电叶片出现纤维布皱褶，纤维布，气泡，粘接宽度不够以及缺胶等有关缺陷，对于风电叶片在生产制作过程当中的残留缺陷，现目前有很多的风电叶片生产现场监测系统并不能有效的直接检测到这些问题，而且这些有关缺陷在风电叶片成型之后都是很难被发现的，这些缺陷在一定程度上都是会影响风电叶片的刚度以及强度的。
根据现目前风场运行风机叶片的有关事故进行分析，风电叶片粘接开裂的问题出现的相对较多，因此风电叶片上所有的粘接位置都是会影响到叶片结构安全的关键区域，因为风电叶片大部分粘接的位置都是盲粘的，这样的操作是不可能避免出现气泡和缺胶等缺陷，虽然可以通过红外照相仪来进行可视化检测叶片的粘接情况和固化反应，但是这种方法的成本是非常高的，要在生产过程当中对每一个风电叶片都进行检测，这样做的难度是非常大的，现目前还在研究阶段。
风电叶片粘接区的粘结剂涂抹较少的话会导致缺胶现象出现，叶片的运转过程中就会出现开裂，脱落等情况，并且还会形成很小的裂纹，这些裂纹都将在叶片运转过程中影响到整体风电叶片的结构安全问题。
1．2运输安装缺陷风电叶片因为自身尺寸较大，在实际运输过程中，有可能会出现某些内部原因和外部原因所引起的损伤。
若是风电叶片在运输中出现损伤，那么叶片的表面就会留下较为明显的伤痕，这些伤痕若是得不到及时处理，将会直接影响到风电叶片的正常使用寿命。
基于机器视觉的风电叶片表面状态识别与评估
基于机器视觉的风电叶片表面状态识别与评估随着可再生能源的发展，风力发电作为其中的一种重要形式得到了广泛应用。
风力发电的核心是风轮，而风轮的叶片作为能量转化的关键部件，其状态的监测与评估对于风力发电的安全性和效率至关重要。
在传统的监测方法中，人工观察和手动检测的缺点日益显现，因此研究基于机器视觉的风电叶片表面状态识别与评估成为一个热门的课题。
一、背景介绍风电叶片表面状态的识别与评估是指通过机器视觉技术对叶片的破损、污垢等表面缺陷进行检测与分析，并对其进行评估与判定。
传统的人工检测方式存在主观性强、效率低和易受人为因素影响等问题，而基于机器视觉的方法则可以通过高速拍摄和图像处理等技术手段，实现对叶片表面状态的准确、快速的检测与评估。
二、风电叶片表面状态识别技术1. 图像采集与处理基于机器视觉的风电叶片表面状态识别首先需要进行图像采集与处理。
通过搭载相机设备，对叶片进行高速拍摄，获取大量的图像数据。
随后，利用图像处理算法对采集到的图像进行预处理，包括图像去噪、增强等操作，以提高后续的图像分析与识别效果。
2. 特征提取与选择在图像处理阶段完成后，需要对叶片图像进行特征提取与选择。
通过提取叶片图像的颜色、纹理、形状等特征信息，可以将复杂的叶片表面状态转化为具体的数字特征。
在特征选择过程中，可以利用机器学习算法对特征进行筛选，选择最具代表性和区分度的特征。
3. 状态分类与识别基于提取到的特征信息，可以利用机器学习或深度学习算法进行状态的分类与识别。
通过训练模型，使其能够准确地对叶片的不同状态进行判定，如破损、污垢、龟裂等。
分类与识别的准确性和效率将直接影响到后续的评估和维护工作。
三、风电叶片表面状态评估技术1. 缺陷位置与参数获取在进行风电叶片表面状态评估时，首先需要获取叶片表面缺陷的位置与参数信息。
通过先进的图像处理算法和数学模型，可以对叶片中的破损、污垢等缺陷进行定位和测量，包括大小、形状以及深度等参数。
风电叶片局部缺陷无损检测图像识别算法

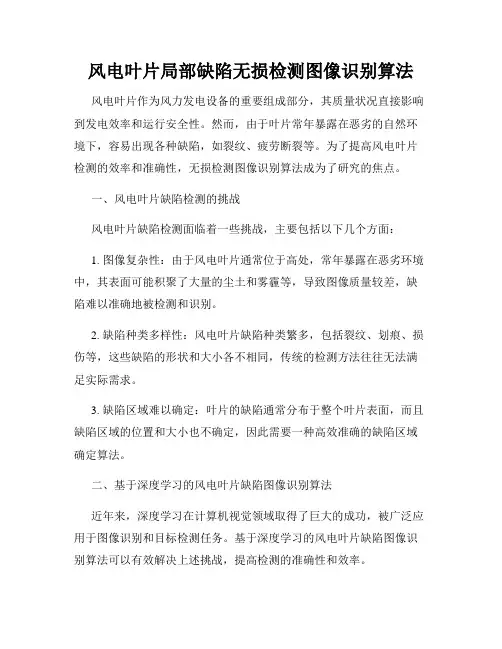

风电叶片局部缺陷无损检测图像识别算法风电叶片作为风力发电设备的重要组成部分，其质量状况直接影响到发电效率和运行安全性。
然而，由于叶片常年暴露在恶劣的自然环境下，容易出现各种缺陷，如裂纹、疲劳断裂等。
为了提高风电叶片检测的效率和准确性，无损检测图像识别算法成为了研究的焦点。
一、风电叶片缺陷检测的挑战风电叶片缺陷检测面临着一些挑战，主要包括以下几个方面：1. 图像复杂性：由于风电叶片通常位于高处，常年暴露在恶劣环境中，其表面可能积聚了大量的尘土和雾霾等，导致图像质量较差，缺陷难以准确地被检测和识别。
2. 缺陷种类多样性：风电叶片缺陷种类繁多，包括裂纹、划痕、损伤等，这些缺陷的形状和大小各不相同，传统的检测方法往往无法满足实际需求。
3. 缺陷区域难以确定：叶片的缺陷通常分布于整个叶片表面，而且缺陷区域的位置和大小也不确定，因此需要一种高效准确的缺陷区域确定算法。
二、基于深度学习的风电叶片缺陷图像识别算法近年来，深度学习在计算机视觉领域取得了巨大的成功，被广泛应用于图像识别和目标检测任务。
基于深度学习的风电叶片缺陷图像识别算法可以有效解决上述挑战，提高检测的准确性和效率。
1. 数据预处理由于风电叶片图像通常质量较差，需要对原始图像进行预处理，以提高图像质量和减少噪声干扰。
常用的预处理方法包括图像增强、降噪和边缘检测等。
这些方法可以有效地改善图像质量，增强缺陷的对比度，使其更易于检测和识别。
2. 神经网络模型设计在风电叶片缺陷识别任务中，常用的神经网络模型包括卷积神经网络（CNN）和循环神经网络（RNN）。
CNN能够有效提取图像的特征信息，而RNN则可以对特征进行序列化处理。
将这两种网络结合起来可以更好地解决风电叶片缺陷识别的问题。
3. 目标检测和分割算法在图像中准确定位和分割风电叶片的缺陷区域是缺陷识别的关键任务。
目标检测算法（如Faster R-CNN和YOLO）和分割算法（如Mask R-CNN和UNet）可以有效地实现对缺陷区域的定位和提取。
基于机器视觉的风机叶片表面缺陷检测与诊断
基于机器视觉的风机叶片表面缺陷检测与诊断随着风能的广泛应用，风机的运行质量越来越受到关注。
风机叶片的表面缺陷会影响其运行效率和寿命，因此及时发现和修复叶片缺陷是保证风机正常运行的重要环节。
传统的叶片缺陷检测方法往往依赖于人工检查，费时费力且容易出错。
而基于机器视觉的风机叶片表面缺陷检测与诊断技术的发展，为叶片缺陷的快速准确检测提供了一种新的解决方案。
一、机器视觉的原理机器视觉是一种模拟人眼视觉系统的技术，通过相机和图像处理算法来获取、处理和解释图像信息，实现对目标的自动检测、识别和测量。
它主要包括图像采集、图像预处理、特征提取和目标识别等步骤，具有高效、精确和自动化的特点。
二、风机叶片表面缺陷检测的挑战风机叶片表面缺陷的检测面临着以下挑战：1. 叶片表面复杂多变：叶片表面的凹凸不平、颜色变化、光照变化等因素都会对缺陷检测造成干扰。
2. 缺陷类型多样：叶片表面的缺陷类型多种多样，包括划痕、裂纹、鼓包等，需要针对不同类型的缺陷进行准确识别。
3. 大规模数据处理：风机叶片通常需要大规模的图像数据进行处理，对计算资源和算法效率提出了更高要求。
三、风机叶片缺陷检测与诊断技术为了克服上述挑战，研究人员提出了一系列基于机器视觉的风机叶片缺陷检测与诊断技术。
1. 图像增强与去噪：通过图像增强和去噪算法，有效减少图像噪声和干扰，提高叶片表面细节的可见性。
2. 特征提取与选择：针对不同缺陷类型，选取合适的特征，例如纹理特征、边缘特征等，通过特征提取和选择算法进行缺陷识别。
3. 分类与诊断：采用机器学习和深度学习等算法，构建缺陷分类和诊断模型，实现对叶片缺陷的自动识别和定位。
4. 实时监测与报警：结合传感器技术，对风机叶片进行实时监测，并通过报警系统及时发现缺陷并采取相应措施。
四、案例应用：风机叶片缺陷检测系统基于上述技术，已经有一些风机叶片缺陷检测系统被研发出来。
这些系统一般包括图像采集设备、图像处理软件和缺陷识别算法等模块。
风电叶片局部缺陷无损检测与评估技术
风电叶片局部缺陷无损检测与评估技术随着全球对可再生能源的需求不断增加，风力发电作为一种清洁能源技术越来越受到关注。
风电叶片是风力发电装置中最重要的组成部分之一，因此对其质量进行准确评估和检测变得至关重要。
本文将介绍风电叶片局部缺陷的无损检测与评估技术。
一、综述风电叶片常受到来自环境和使用条件的多种外部和内部的损伤，如风吹雨打、温度变化、结冰等等。
这些损伤可能导致叶片结构减弱，影响风力发电系统的性能和寿命。
因此，风电叶片的无损检测与评估技术一直是风能行业的研究热点。
二、无损检测技术1. 超声波检测：超声波技术是目前应用最广泛的无损检测技术之一。
它通过将超声波传递到叶片内部，利用声波在不同媒介中传播的速度和反射来检测并定位叶片中的缺陷。
这种技术非常灵敏且无损，可以检测到叶片内部的微小缺陷。
2. 红外热像检测：红外热像技术利用红外辐射测量物体表面的温度分布，可以在叶片表面快速发现热点和异常温度区域，从而确定潜在的缺陷位置。
这种技术对于检测叶片表面的损伤非常有效，但对于内部缺陷的检测能力较弱。
3. 振动检测：振动检测技术通过测量叶片的振动特性来检测缺陷。
通过对叶片进行激励并测量其产生的振动信号，可以判断叶片的结构是否存在异常。
这种方法对于评估叶片的整体性能非常有效，但对于局部缺陷的检测有一定局限性。
三、评估技术1. 声发射评估：声发射评估技术是一种能够在叶片正常运行时监测和评估其结构完整性的方法。
通过对叶片进行周期性的声波激励，并测量其产生的声发射信号，可以判断叶片中是否存在裂纹、孔洞等缺陷，并对其程度进行评估。
2. 电学参数评估：通过测量叶片的电学参数，如电阻、电容等，可以评估叶片的结构完整性。
由于缺陷会改变叶片内部的电学性质，因此可以通过分析电学参数的变化来判断叶片的损伤情况。
3. 模型仿真评估：利用数值仿真软件对风电叶片进行模拟分析，可以评估叶片在各种外部力和气象条件下的受力和变形情况。
通过比较仿真结果与实际测量数据的差异，可以预测叶片的寿命和可能的损伤性。
风电叶片的主要缺陷与无损检测技术评价
叶片整体是一种复杂的层合板结构 ，由于各种干扰因素会产生分层现象。叶片的分层 主 要指纤维层合板间的分层 、芯材与纤维层合板间的分层 。 分层形成 的原因有 ： 树脂用量不够 、
布层污染 、真空泄压、二次பைடு நூலகம்型。 夹杂指叶片生产过程中引入非结构材料。夹杂的产生主要是主观因素，如 ：布层铺设 时
其质量可靠性是保证机组正常稳定运行的决定因素。纤维增强复合材料 （ Ｆ Ｒ Ｐ） 因其轻质 、
耐腐蚀和高拉伸模量一直是风 电叶片最常用 的材料 。由于风电叶片外型庞大 、质量重， 一旦
出现事故 ，会造成极其严重的后果 。为 了保证叶片产品质量可靠性和安全性 ，叶片须经权威
机构检验和认证 ，以考察结构设计和安全性是否符合 Ｉ Ｅ Ｃ和其它相关标准， 取得相应资质后
关 键 词 ：风电叶片； 缺陷； 性能；无损检测
１ 引 言
风力发电具有资源再生 、容量巨大、无污染 、综合治理成本低等优点， 是未来电力的先
进生产方向。从 ２ ０ 世纪 ７ ０ 年代至今 ，国内外风电事业得以蓬勃发展 ，装机容量越大 ，发电 效率越高， 技术难度越大。 风 电叶片是捕获风能的最主要部件 ， 也是风力发电机的关键部件 ，
操作以及使用不当的原因，如外力冲击、与其它物体碰撞和刮擦等。对缺陷产生原因进行准
确分析， 可以有针对性地采取预防与控制措施 ， 减少缺陷形成的概率 ， 保证结构质量和性能
满足要求。
孔隙是指叶片在成型过程 中形成的孔洞 ，包括布层内纤维束内的孔隙、纤维束与纤维束 之间的孔隙以及布层层间的孔隙。产生的原因可以归纳为以下几点 ：①工艺方面 ：叶片灌注
２ ． ２ ． ２ 夹杂对性能的影响
Ｍ． Ｚ ｈ ａ ｎ ｇ和ｓ ． Ｅ ． Ｍａ ｓ ｏ ｎ ￣经用蒸馏水和海水作为夹杂进行过试验研究 ， 铺层时在每层 间刷
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电叶片表面缺陷图像识别与无损检测
随着清洁能源的不断发展，风能成为了一种重要的替代能源之一。
风力发电机的叶片作为直接受力的部件扮演着重要的角色，其表面缺陷的识别与无损检测成为了保证风力发电机正常运行的关键之一。
本文将探讨风电叶片表面缺陷图像识别与无损检测的相关技术和方法。
一、风电叶片表面缺陷的分类与特点
风电叶片表面缺陷主要包括裂纹、划痕、气泡等多种类型。
这些缺陷会降低叶片的结构强度和 aerodynamic efficiency，进而影响风力发电机的发电效率和寿命。
1. 裂纹：裂纹是风电叶片最常见的表面缺陷之一，会导致叶片在高风速环境下的断裂。
裂纹的形状、长度和深度对叶片的稳定性和完整性有重要影响。
2. 划痕：划痕是叶片表面产生的疤痕，可以通过纵向或横向划伤叶片表面。
划痕的长度和宽度会使叶片的表面变得不光滑，从而降低了叶片的 aerodynamic efficiency 和寿命。
3. 气泡：叶片表面的气泡是由温度变化等原因导致的。
气泡会使叶片表面变得不均匀，对风力发电机产生影响。
二、风电叶片表面缺陷图像识别技术
风电叶片表面缺陷图像识别技术是基于计算机视觉和图像处理的方法，通过对风电叶片表面图像的处理和分析，实现缺陷的自动识别与分类。
1. 图像采集：首先需要采集风电叶片表面的图像。
传统的方法是使用摄像机对叶片表面进行拍摄，但这种方法需要人工操作，且存在误判的可能性。
近年来，随着无人机技术的发展，可以使用无人机搭载的高分辨率相机对风电叶片进行高清晰度的图像采集。
2. 图像预处理：采集到的图像需要进行预处理，去除噪声和其他干扰因素。
常见的图像预处理方法包括图像平滑、滤波、锐化等。
3. 特征提取：特征提取是图像识别的关键一步，通过提取图像的边缘、纹理、颜色等特征来区分不同的缺陷类型。
常用的特征提取方法有边缘检测、纹理特征提取、颜色直方图等。
4. 分类模型：建立合适的分类模型用于风电叶片表面缺陷的识别。
常用的分类模型包括支持向量机（SVM）、人工神经网络（ANN）、卷积神经网络（CNN）等。
三、风电叶片表面缺陷的无损检测方法
除了基于图像识别的方法，还可以使用无损检测技术对风电叶片表面缺陷进行检测和评估。
无损检测技术是一种不需要破坏叶片表面的方法，通过波束、声音、电磁波等信号的传播和反射来检测叶片内部的缺陷。
1. 超声波检测：超声波检测技术是一种常用的无损检测方法，通过
超声波的传播和反射来检测叶片内部的缺陷。
超声波检测可以测量叶
片内部的裂纹、气泡等缺陷，并对其进行定量评估。
2. 红外热像检测：红外热像检测技术通过记录叶片表面的热分布来
检测缺陷。
由于缺陷与周围材料的热导率和热容量不同，所以可以通
过红外热像检测技术来发现叶片表面的缺陷区域。
3. X射线检测：X射线检测技术可以通过对叶片进行透视，获取叶
片内部结构的影像，从而检测裂纹等缺陷。
四、结论
风电叶片表面缺陷的图像识别与无损检测是保证风力发电机正常运
行的关键环节。
通过合适的图像识别技术和无损检测方法，可以对风
电叶片表面的缺陷进行有效的识别、分类和评估。
这些技术的发展和
应用将进一步提高风力发电机的效率和可靠性，推动清洁能源的发展。
