使用MCC学习PIC单片机–CLC可配置逻辑单元
PIC单片机的C语言使用
PIC单片机的C语言使用PIC（Perpheral Interface Controllers）单片机是一种高性价比的嵌入式处理器，也是应用最广泛的单片机之一、它们常常用于各种电子设备，例如家电、汽车、电子仪器仪表和医疗设备等。
PIC单片机的优点是具有较低的成本、低功耗和高性能。
在C语言中使用PIC单片机可以实现许多功能，例如控制输入输出、实现逻辑运算、实现算法等。

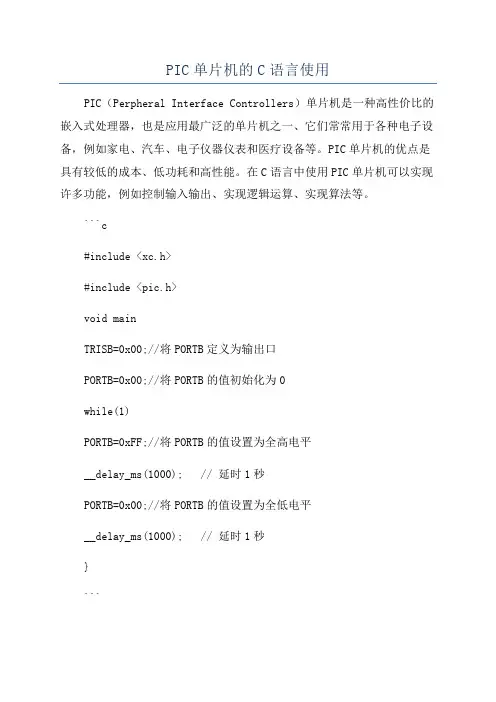

```c#include <xc.h>#include <pic.h>void mainTRISB=0x00;//将PORTB定义为输出口PORTB=0x00;//将PORTB的值初始化为0while(1)PORTB=0xFF;//将PORTB的值设置为全高电平__delay_ms(1000); // 延时1秒PORTB=0x00;//将PORTB的值设置为全低电平__delay_ms(1000); // 延时1秒}```上述示例程序中，我们使用了XC8编译器，它是一个用于编译PIC单片机C语言程序的开源编译器。
在以上代码中，我们将PORTB定义为输出口，然后在一个无限循环中将PORTB设置为全高电平，并延时1秒，然后将PORTB设置为全低电平，并再次延时1秒。
```c#include <xc.h>#include <pic.h>void mainADCON1=0x0F;//将ADCON1寄存器设置为模拟输入模式TRISB=0x00;//将PORTB定义为输出口PORTB=0x00;//将PORTB的值初始化为0while(1)ADCON0bits.GO = 1; // 启动A/D转换while(ADCON0bits.GO); //等待转换完成//读取A/D转换结果并进行温度转换int adcValue = ADRES;int temperature = (5 * adcValue) / 1023;PORTB = temperature; // 将温度值显示在PORTB上}```在以上代码中，我们首先将ADCON1寄存器设置为模拟输入模式，然后将PORTB定义为输出口，并初始化为0。
用逻辑简化单片机上的复杂功能

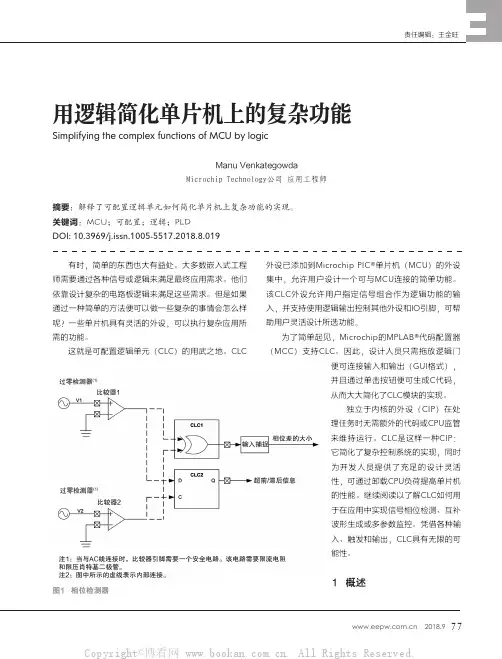

图1 相位检测器CLC是用户可配置的外设，类似于可编程逻辑器件（PLD），但集成在单片机中。
可以选择内部和外部输入作为CLC的输入。
CLC接收来自其他外设或输入引脚的输入。
之后，它会执行预期的逻辑操作，并提供可用于控制其他外设或其他IO引脚的输出。
CLC可以接收信号，例如内部时钟信号、其他外设的输出以及定时器输入等外设事件。
可以通过信号门控级将所选择的输入信号指向所需的逻辑功能。
CLC支持各种逻辑功能，如AND、OR、NOT、XOR、NAND、NOR和XNOR。
在CLC中，数据门控级的输出是逻辑功能选择级的输入。
输出极性级是CLC的最后一级，可以选择所需的极性。
CLC可用作独立外设来实现顺序和组合逻辑功能，从而促进快速事件触发和响应。
它还可以与其他外设一起使用，通过促进硬件中复杂功能的自定义实现来帮助扩展外设功能。
作为独立于内核的外设，CLC通过将许多简单的逻辑事件响应从CPU卸载到外设，有效地降低了应用的CPU带宽需求。
它还降低了闪存和RAM要求，因为不需要软件算法。
与软件中实现的逻辑功能相比，硬件中实现的逻辑功能具有更快的事件响应。
此外，CLC无需任何外部组件之间的距离。
在使用CLCOR逻辑功能可用于实现小，D型触发器前和滞后信息。
模拟信号（例如正弦波CLC的相位检测器的配置将相位差待测的源信号作为输入馈送到两个比较器，这两个比较器被配置为过零检测器将输入模拟信号转换为相同频率的方波方波，则不需要CLC模块。
CLC1和输入捕捉小。
CLC1配置为功能。
CLC1的经接到IC。
凭借经个波之间的相位差的大小CLC1输出不产生信号为了确定两个输入波形的相位超前和滞后信息CLC配置为D-FF个用作时钟。
CLC2输入的相位超前还是滞后于时钟输入图2 边沿对齐模式下使用CLC的互补波形发生器两个信号之间的相位角在许多应用中都十分有用，包括计量、数字电源系统、通信和医疗仪器。
3 互补波形发生器使用C L C的另一种方法是在互补波形发生器（CWG）中。
PIC单片机器件配置字简介和使用
PIC单片机器件配置字简介和使用在PIC系列单片机里，其芯片内部大都有设置一个特殊的程序存储单元，地址为2007，由单片机的用户自由配置，用来定义一些单片机功能电路单元的性能选项。
我们把这个单元叫做器件配置字（Configuration Bits）。
这种设计给单片机开发工程师带来了很大的灵活性，但是也给初学者带来了一些麻烦。
笔者以PIC16F877为例向初学者介绍配置字的用途和使用。

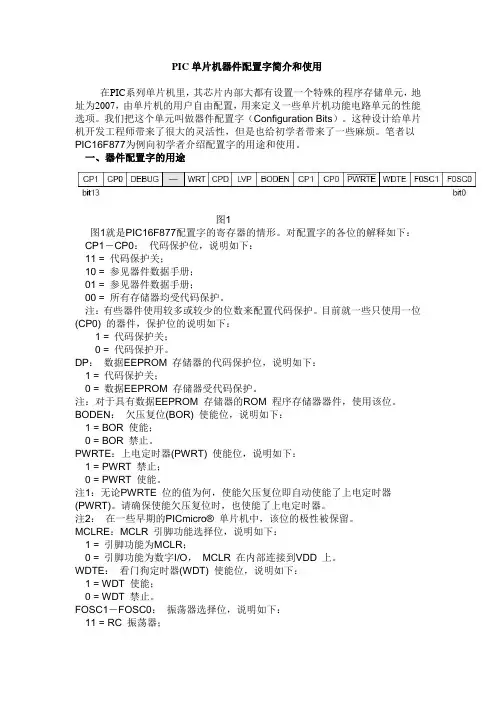

一、器件配置字的用途图1图1就是PIC16F877配置字的寄存器的情形。
对配置字的各位的解释如下：CP1－CP0：代码保护位，说明如下：11 = 代码保护关；10 = 参见器件数据手册；01 = 参见器件数据手册；00 = 所有存储器均受代码保护。
注：有些器件使用较多或较少的位数来配置代码保护。
目前就一些只使用一位(CP0) 的器件，保护位的说明如下：1 = 代码保护关；0 = 代码保护开。
DP：数据EEPROM 存储器的代码保护位，说明如下：1 = 代码保护关；0 = 数据EEPROM 存储器受代码保护。
注：对于具有数据EEPROM 存储器的ROM 程序存储器器件，使用该位。
BODEN：欠压复位(BOR) 使能位，说明如下：1 = BOR 使能；0 = BOR 禁止。
PWRTE：上电定时器(PWRT) 使能位，说明如下：1 = PWRT 禁止；0 = PWRT 使能。
注1：无论PWRTE 位的值为何，使能欠压复位即自动使能了上电定时器(PWRT)。
请确保使能欠压复位时，也使能了上电定时器。
注2：在一些早期的PICmicro® 单片机中，该位的极性被保留。
MCLRE：MCLR 引脚功能选择位，说明如下：1 = 引脚功能为MCLR；0 = 引脚功能为数字I/O，MCLR 在内部连接到VDD 上。
WDTE：看门狗定时器(WDT) 使能位，说明如下：1 = WDT 使能；0 = WDT 禁止。
FOSC1－FOSC0：振荡器选择位，说明如下：11 = RC 振荡器；10 = HS 振荡器；01 = XT 振荡器；00 = LP 振荡器。
使用MCC学习PIC单片机–SMT信号测量定时器
使用MCC学习PIC单片机–SMT信号测量定时器在嵌入式系统中，PIC单片机广泛应用于各种应用领域，例如自动控制、通信、仪器仪表等。
为了实现这些功能，对于外部信号的测量和定时器的应用尤为重要。
本文将介绍如何使用MCC（MPLAB Code Configurator）学习PIC单片机的SMT（Signal Measurement Timer）的应用。
首先，我们需要了解SMT的基本概念和原理。
SMT是PIC单片机中的一种特殊定时器，它通过测量外部信号的频率、周期或者脉宽来实现信号的测量。
SMT的输入可以选择作为外部时钟源或者触发源，可以通过软件配置定时器的工作模式和参数，并且可以在定时器溢出时触发中断。
第一步是创建一个新的MCC项目，并选择适合的PIC单片机型号。
在MCC中，我们可以选择使用SMT模块，并配置SMT的参数，如输入源、计数模式、定时器溢出周期等。
可以通过MCC提供的图形化界面来设置这些参数，也可以通过MCC生成的代码来修改这些参数。
第二步是生成初始化代码。
MCC会根据我们在图形化界面中所做的配置，生成相应的初始化代码。
这些代码包括了配置寄存器、初始化定时器以及中断服务例程等。
我们可以将这些代码复制到我们的项目中，并根据需要进行修改。
第三步是编写我们自己的代码。
根据我们的具体应用需求，我们可以在定时器中断服务例程中编写相应的代码。
例如，我们可以在定时器溢出时读取SMT模块的计数值，然后进行相应的处理。
在编写代码的过程中，我们可以参考MCC生成的代码，并且可以使用MCC提供的其他功能和组件，如ADC、UART等。
第四步是编译和调试代码。
使用MCC生成的代码后，我们可以使用MPLABIDE进行编译和调试。
MCC生成的代码结构清晰，并且易于理解和修改，因此可以帮助我们更快地找到和解决问题。
最后，我们可以将生成的代码烧录到PIC单片机中，并通过外部信号对SMT进行测试和验证。
通过反复测试和调试，我们可以逐步优化代码并实现我们所需的功能。

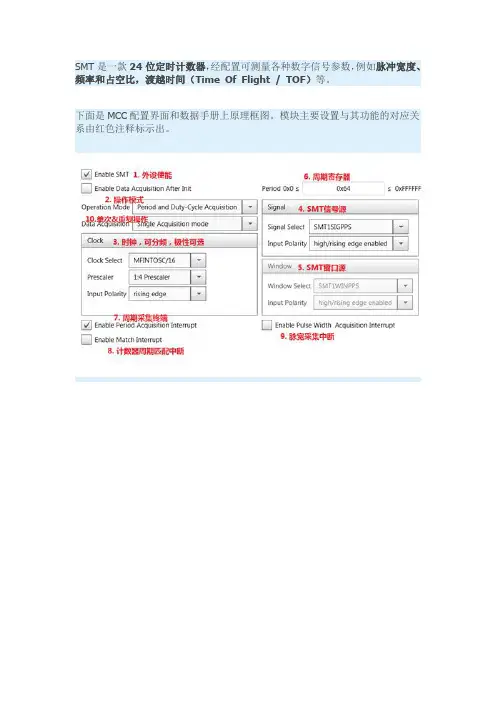

使用MCC学习PIC单片机 – SMT 信号测量定时器
SMT 模块输出
输出有两种，2 种测量结果值，3 个中断 测量结果寄存器：SMTxCPR 周期测量结果，SMTxCPW 脉宽测量结果 中断：匹配中断，周期采集中断，脉宽采集中断
工作模式 为方便记忆理解，可分为计时类和计数类。计时（Timer）类，使用时钟信号做 时基，每时钟周期，24 位定时器数值加 1。
voidSMT1_ManualTimerReset(void) {
SMT1STATbits.SMT1RST = 1; } 窗口状态（打开 或者关闭？）
boolSMT1_IsWindowOpen(void) {
return (SMT1STATbits.SMT1WS); } 查询 SMT 采集是否正在进行 boolSMT1_IsSignalAcquisitionInProgress(void) {
return (SMT1CPW);
} 周期寄存器值 uint32_tSMT1_GetCapturedPeriod() {
return (SMT1CPR); } 得到 24 位定时器值 uint32_tSMT1_GetTimerValue() {
return (SMT1TMR); } 周期采集中断服务程序 voidSMT1_PR_ACQ_ISR(void) {
计数（Counter）类，使用 SMT 信号来驱动 24 位定时器，在每个 SMT 信号的上 升沿或下降沿，24 位定时器数值加 1.
使用MCC学习PIC单片机–DMA直接存储器访问
使用MCC学习PIC单片机–DMA直接存储器访问MCC (Microchip Code Configurator) 是Microchip提供的一种用于生成C代码的工具，用于简化PIC单片机的开发过程。
其中的DMA （Direct Memory Access，直接存储器访问）功能允许外设在处理器干预的情况下，直接通过DMA控制器来访问微控制器的存储器。
在本文中，我们将探讨如何使用MCC学习如何在PIC单片机中使用DMA功能。

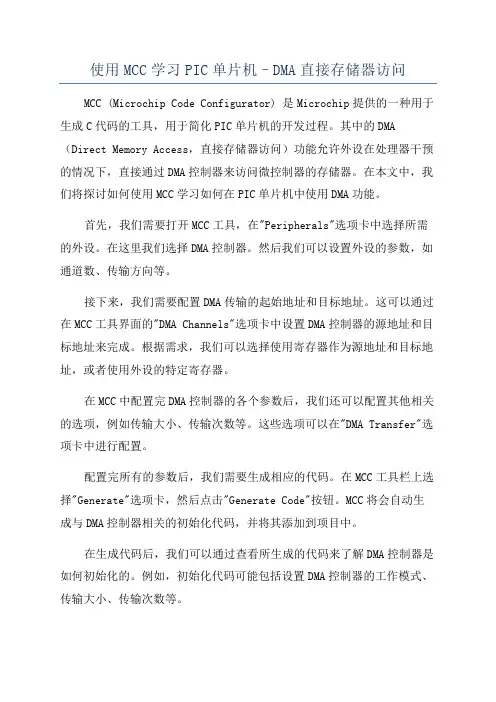

首先，我们需要打开MCC工具，在"Peripherals"选项卡中选择所需的外设。
在这里我们选择DMA控制器。
然后我们可以设置外设的参数，如通道数、传输方向等。
接下来，我们需要配置DMA传输的起始地址和目标地址。
这可以通过在MCC工具界面的"DMA Channels"选项卡中设置DMA控制器的源地址和目标地址来完成。
根据需求，我们可以选择使用寄存器作为源地址和目标地址，或者使用外设的特定寄存器。
在MCC中配置完DMA控制器的各个参数后，我们还可以配置其他相关的选项，例如传输大小、传输次数等。
这些选项可以在"DMA Transfer"选项卡中进行配置。
配置完所有的参数后，我们需要生成相应的代码。
在MCC工具栏上选择"Generate"选项卡，然后点击"Generate Code"按钮。
MCC将会自动生成与DMA控制器相关的初始化代码，并将其添加到项目中。
在生成代码后，我们可以通过查看所生成的代码来了解DMA控制器是如何初始化的。
例如，初始化代码可能包括设置DMA控制器的工作模式、传输大小、传输次数等。
在理解了DMA控制器的初始化代码后，我们可以根据需要在代码中进行修改和扩展。
我们可以根据具体应用的需求来修改传输大小、传输次数等参数，并根据需要配置中断和回调函数。
通过学习和使用MCC，我们可以更好地了解和使用PIC单片机的DMA 功能。
PIC单片机的C语言使用
PIC单片机的C语言使用PIC单片机是一种常见的微控制器芯片，它具有高性能、低功耗和易操作的特点，可广泛应用于各种嵌入式系统开发中。
在PIC单片机的开发过程中，C语言是一种常用的编程语言，本文将介绍PIC单片机的C语言使用。
首先，我们需要了解PIC单片机的基本知识。
PIC单片机拥有多种系列和型号，每种型号都有自己的特点和功能。
在编程之前，我们需要选择合适的型号，并学习其相应的数据手册和用户指南，熟悉芯片的引脚分配、寄存器结构和功能等信息。
在PIC单片机的C语言开发中，我们可以利用一些常用的开发环境和编译器来进行开发。
例如，MPLABX是一种常用的IDE集成开发环境，它可以为PIC单片机提供强大的开发和调试功能。
另外，XC8是一种常用的C编译器，可以将C语言源代码编译成PIC单片机可执行的指令。
在编写PIC单片机的C语言程序时，我们需要熟悉一些基本的语法和语句。
例如，条件语句（if-else语句）可以用于控制程序的流程，循环语句（for循环和while循环）可以用于重复执行段代码，函数可以将一系列的代码封装成一个可复用的模块等等。
此外，C语言还提供了丰富的数据类型和操作符，可以方便地进行变量声明和运算操作。
在PIC单片机的C语言开发中，我们经常需要使用寄存器来配置芯片的各种功能和特性。
寄存器是PIC单片机内部的一种特殊的内存单元，可以用于存储控制和配置信息。
通过访问这些寄存器，我们可以配置IO口、定时器、中断、串口通信等各种功能，并与外部设备进行数据交换。
在C语言中，我们可以使用关键字“volatile”来声明一个寄存器变量，以确保编译器不会对其进行优化。
除了基本的语法和寄存器操作之外，PIC单片机的C语言开发还需要掌握一些常用的库函数和编程技巧。
例如，stdio.h库提供了一系列常用的输入输出函数，可以方便地进行串口通信和打印调试信息。
另外，math.h库提供了一些常用的数学函数，可以进行浮点数运算和数值计算。
PIC单片机C语言使用手册
PIC单片机C语言使用手册本手册分两部分:第一部分 HI-TECH PICC C 的使用说明. 这里我们只讲述了PICC C与标准C的不同,它不是一本C语言的教程, 并且我们假定你有C语言的基础.第二部分在伟福集成环境下使用PICC.讲述在伟福集成环境如可设置PICC, 简单的调试步骤. 更详细的说明请参阅伟福仿真器使用手册.关于如何在MPLAB下使用PICC C语言, 请参阅Microchip相应的手册.南京伟福实业有限公司电话: 025 ******* 网址: /doc/56bb60aff524ccbff12184a9.html 电子信箱: wave-cn@/doc/56bb60aff524ccbff12184a9.html PICC C 编译器请向Microchip 上海分公司购买, 售价: RMB 599.电话: 021 ******** 网址: /doc/56bb60aff524ccbff12184a9.html Hi-tech 公司网址: /doc/56bb60aff524ccbff12184a9.html 第一部分为了对PIC单片机有更好的支持，PICC在标准C的基础上作了一些扩充：●定义I/O函数，以便在你的硬件系统中使用中定义的函数。
●用C语言编写中断服务程序●用C语言编写I/O操作程序●C语言与汇编语言间的接口1-1 与标准C的不同PICC只在一处与标准C不同：函数的重入。
因为PIC单片机的寄存器及堆栈有限，所以PICC不支持可重入函数。
1-2 支持的PIC芯片PICC 支持很多PIC单片机，支持PIC单片机的类型在LIB目录下的picinfo.ini文件中有定义。
1-3 PICC 包含一些标准库1-4 PICC 编译器可以输出一些格式的目标文件，缺省设置为输出Bytecraft的'COD'格式和Intel的'HEX'格式。
你可以用表1-1中的命令来指定输出格式。
