TV断线的判别及处理

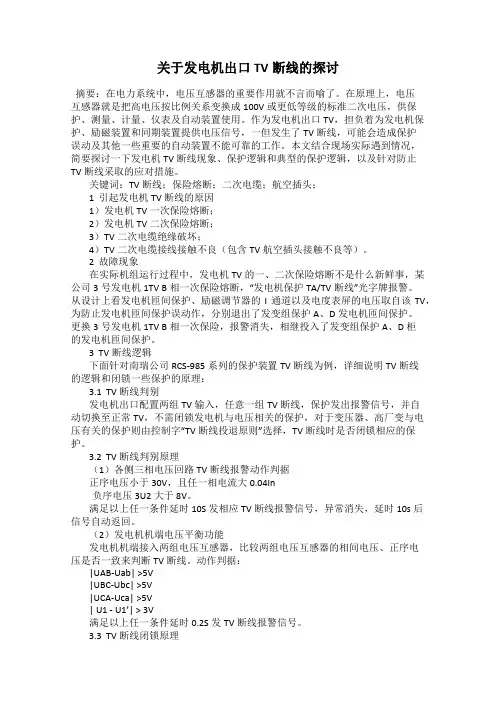

关于发电机出口TV断线的探讨
关于发电机出口TV断线的探讨摘要：在电力系统中，电压互感器的重要作用就不言而喻了。
在原理上，电压互感器就是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、测量、计量、仪表及自动装置使用。
作为发电机出口TV，担负着为发电机保护、励磁装置和同期装置提供电压信号，一但发生了TV断线，可能会造成保护误动及其他一些重要的自动装置不能可靠的工作。
本文结合现场实际遇到情况，简要探讨一下发电机TV断线现象、保护逻辑和典型的保护逻辑，以及针对防止TV断线采取的应对措施。
关键词：TV断线；保险熔断；二次电缆；航空插头；1 引起发电机TV断线的原因1）发电机TV一次保险熔断；2）发电机TV二次保险熔断；3）TV二次电缆绝缘破坏；4）TV二次电缆接线接触不良（包含TV航空插头接触不良等）。
2 故障现象在实际机组运行过程中，发电机TV的一、二次保险熔断不是什么新鲜事，某公司3号发电机1TV B相一次保险熔断，“发电机保护TA/TV断线”光字牌报警。
从设计上看发电机匝间保护、励磁调节器的I通道以及电度表屏的电压取自该TV，为防止发电机匝间保护误动作，分别退出了发变组保护A、D发电机匝间保护。
更换3号发电机1TV B相一次保险，报警消失，相继投入了发变组保护A、D柜的发电机匝间保护。
3 TV断线逻辑下面针对南瑞公司RCS-985系列的保护装置TV断线为例，详细说明TV断线的逻辑和闭锁一些保护的原理：3.1 TV断线判别发电机出口配置两组TV输入，任意一组TV断线，保护发出报警信号，并自动切换至正常TV，不需闭锁发电机与电压相关的保护，对于变压器、高厂变与电压有关的保护则由控制字“TV断线投退原则”选择，TV断线时是否闭锁相应的保护。
3.2 TV断线判别原理（1）各侧三相电压回路TV断线报警动作判据正序电压小于30V，且任一相电流大0.04In负序电压3U2大于 8V。
满足以上任一条件延时10S 发相应TV断线报警信号，异常消失，延时10s后信号自动返回。
ta断线判断原理
ta断线判断原理
TA断线判断原理主要基于比较机端两组TV同名相间电压的幅值及相位关系。
当差压abUΔ或bcUΔ或caUΔ大于整定值，而普通TV二次无负序电压时，装置判为专用TV一次断线，去闭锁匝间保护。
而当压差大于整定值，普通TV二次负序电压大于整定值时，装置判为普通TV断线，去闭锁定子
接地保护等用到普通TV电压的保护。
对于TA断线的判别，除了线路TA断线，还有母联、分段TA断线。
线路TA断线的判据包括大差电流、小差电流等。
而母联TA断线有单独的判据，因为联络开关的电流不计入大差，母联、分段电流回路断线时，并不满足线路TA断线判据。
TA断线对母差保护的影响主要表现在线路TA断线后，装置大差差动电流、小差差动电流均会出现差流，装置逻辑无法判断区内是否发生了故障。
如果TA断线期间出现了区外故障或是TV断线，差动保护则可能会误动作。
因此，一旦TA断线，应立即闭锁差动保护，防止差动保护装置误动作，对电
网运行造成影响。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电气专家。
发电机出口TV断线原因分析及处理
发电机出口 TV断线原因分析及处理【摘要】介绍发电机机端出口TV一次保险熔断的原因分析，对故障处理的风险进行评估，具体给出了处理预案和处理步骤,为以后类似异常事件提供前车之鉴【关键词】熔断；处理；预控；0 引言某电厂三期为两台600MW机组，发电机型号为QFSN-600-2-22C，发电机额定功率600MW，发电机额定电压为22kV，额定励磁电流4387A，发电机机端出口配置三组22kV三相TV（1TV、2TV、3TV），发变组保护配置A、B、C三面屏，A、B屏互为双重化配置（DGT-801B、DGT-801C），C屏为DGT-801F，由国电南京自动化股份有限公司生产，励磁系统为EX-2100TM，由美国通用电气公司生产。
1 事件经过8月12 日62号机组于06：10并网运行。
08:04负荷351MW，集控立盘发“发变组异常总信号”；发变组保护A屏来“TV断线”报警；故障录波启动报警；发电机电压、周波、有功功率、无功功率、高厂变、脱硫变功率及遥测信号异常；热工ECS来“发变组保护TV断线”。
检查该发电机出口2TV的A相电压只有56.5V，处理后恢复机组正常运行。
2 检查及处理过程2.1保护动作情况检查发变组保护A屏“TV断线”故障报警，查看保护采样值，2TV分别为Uab=98.5V、Ubc=101.3V、Uca=99.1V。
机组1TV和3TV在保护屏采样值均显示正常。
2.2故障录波检查查看故障录波采样值，2TV分别为Uab=97.8V、Ubc=101.1V、Uca=98.9V。
2.3 2TV二次回路检查2.3.1 2TV接线方式及用途：2TV2.4.2 就地分别检查2TV绕组1、绕组2、绕组3的a相Ua=56.5V，b相和c 相电压均58.3V左右，判断2TV的A相一次保险接触不好或熔断。
2.5处理预案为保证机组安全稳定运行，以主变出口有功为准调节负荷，同时按以下步骤进行处理。
2.5.1立即将励磁通道由A通道手动切换为B通道运行，运行人员密切监测机组励磁电压和励磁电流运行；2.5.2 将发变组A屏的有关2TV 电压量的发电机低阻抗、逆功率、过电压、低频、转子两点接地、定子匝间、过激磁、定子接地3U0和3w保护功能压板全退；退出2TV 电压量并接到B屏的定子接地3U0和3w保护功能压板。
有线电视网络故障的判断及处理方法
有线电视网络故障的判断及处理方法随着科技的进步，有线电视网络已经成为了人们生活中不可或缺的一部分。
有线电视网络在使用过程中不可避免地会出现各种故障，如频道信号中断、图像模糊等问题，给用户的观看体验带来不便。
对于有线电视网络故障的判断和处理方法，是用户需要了解和掌握的知识。
本文将从故障的判断和处理两个方面，为大家详细介绍有线电视网络故障的判断及处理方法。
一、有线电视网络故障的判断1.频道信号中断当电视机画面出现“无信号”、“信号中断”等字样时，很可能是由于频道信号中断引起的。
在这种情况下，用户需要首先确认是否是某一个频道信号中断，还是全部频道信号中断。
如果是某一个频道信号中断，可能是该频道信号源的问题，用户可以尝试切换到其他频道观看，或者联系有线电视运营商进行处理。
如果是全部频道信号中断，可能是用户家庭的有线电视网络出现了故障，需要进一步排查。
2.图像模糊或花屏当电视机画面出现图像模糊、花屏等问题时，可能是有线电视网络的信号接收出现了问题。
这种情况下，用户可以首先尝试调整天线或接收设备的方向，以获得更好的信号接收效果。
也可以尝试调整电视机的图像设置，以改善画面质量。
如果问题依然存在，可能是有线电视网络信号传输的问题，需要联系有线电视运营商进行进一步处理。
3.声音杂音4.远程遥控异常有线电视网络的远程遥控异常可能是由于电视机接收不良、电池电量不足等原因引起的。
用户可以首先尝试更换遥控器电池，以观察远程遥控是否恢复正常。
如果远程遥控仍然异常，可能是有线电视网络接收设备的问题，需要联系有线电视运营商进行处理。
5.频道设置问题有时用户在观看电视节目时，发现某些常用频道突然消失了，可能是由于频道设置出现了问题。
此时，用户可以尝试进行频道搜索或手动设置，以恢复常用频道的观看。
1.检查设备和线路当有线电视网络出现故障时，用户首先需要检查设备和线路是否存在故障。
用户可以观察设备是否接通电源并正常工作，检查线路是否连接牢固。
有线电视网络故障的判断及处理方法
有线电视网络故障的判断及处理方法有线电视网络故障可能出现的情况有很多，比如信号中断、画面模糊、频道无法切换等等。
对于普通用户来说，判断故障的原因并进行处理可能有些困难。
下面将介绍一些常见的有线电视网络故障判断及处理方法。
一、判断故障原因1. 信号中断：如果出现信号中断，首先要确认是否是全局性的中断。
可以询问周围邻居是否也出现了类似问题。
如果周围邻居也没有信号，那么很有可能是供应商的问题，需要联系有线电视公司进行处理。
2. 画面模糊：如果画面模糊，首先要排除是电视机或接收设备的问题。
可以通过调整电视机的图像设置来判断。
如果其他信号源的画面都正常，那么很有可能是有线电视信号的问题，需要联系有线电视公司进行处理。
3. 频道无法切换：如果频道无法切换，首先要确认遥控器是否正常工作。
可以尝试更换电池或将遥控器对准设备进行检测。
如果遥控器正常工作，那么很有可能是有线电视接收设备的问题，需要联系有线电视公司进行处理。
除了以上的故障判断和处理方法，有线电视用户还可以考虑以下一些常见的故障排除方法：1. 检查有线电视线路是否连接正确：有时候电视线路接口插反了，也会导致信号无法传输或者画面模糊。
2. 检查有线电视线路是否损坏：有时候线路长时间使用或者外力作用下会导致线路损坏，可以尝试更换线路来解决问题。
3. 检查有线电视设备是否过热：有线电视设备如果长时间工作可能会导致过热，可以尝试停止使用一段时间后再重新启动设备。
4. 检查电视信号源的设置：有时候电视信号源的设置不正确也会导致信号无法传输或者画面模糊，可以尝试重新设置或者调整相关参数。
对于有线电视网络故障，用户可以首先判断故障的原因，并采取相应的处理方法。
如果无法解决问题，最好联系有线电视公司的客服进行进一步的故障处理。
TV断线、TA断线判据
三相电压向量和大于8伏，保护不启动，延时
1.25秒发PT断线异常信号；
三相电压向量
和小于8伏，但正序电压小于33.3V时，若采用母
线PT则延时1.25秒发PT断线异常信号；若采用线
路PT，则当任一相有流元件动作或TWJ不动作时,
延时1.25秒发PT断线异常信号。装置通过整定控
制字来确定是采用母线PT还是线路PT。 三相电
1）在电压回路施加三相平衡电压，向任一支路通入单 相电流>0.06In，延时5秒发TA断线报警信号。 2）在 电压回路施加三相平衡电压，在任一支路通入三相平衡 电流>IDX，延时5秒发TA断线报警信号。 3）在任一支 路通入电流>IDXBJ，延时5秒发TA异常报警信号。 a) 装置的零序电流连续12s大于零序启动电流定值时， 报“CT断线告警”， 并闭锁零序各 段保护； b) 差 动保护CT断线检测：断线侧的自产3I0值连续12s大于零 序启动电流定值，而断线相电流小于0.06In(In为二次 侧额定电流)；计算出正常两侧的差电流连续12s大于 0.15In而断线相电流小于0.06In，报“本侧CT断线告警 ”。对侧CT断线后，本侧报“对侧CT断线告警”。
TA断线时，零序电流将长时间存在，纵联、距离、零序 保护在零序电流持续12S大于零序辅助启动定值I04时将 驱动告警Ⅱ继电器发出本地及中央告警信号，并发出TA 回路异常告警报告，闭锁保护，装置继续监视零序电 流，一旦零序电流消失，保护将自动解除闭锁。
系统正常运行时，大差以及各段母线小差平衡。当差流 连续7s越限CT断线定值时即判为CT 断线，闭 锁断线相该段母线差动保护并发“CT断线”信号。 差电流大于TA断线定值，延时9秒发TA断线告警信号， 同时闭锁母差保护。电流回路正常后，0.9秒自动恢复 正常运行。
电力系统继电保护TV断线分析
云
南
电
力
技
术
Ｖ １３ ｏ １ ０． ８ Ｎ ． Ｆ ｂ２ ｌ ｅ ．０ ０
ＹＵ ＮＮＡＮ Ｅ Ｅ Ｔ Ｉ Ｏ ＥＲ Ｌ Ｃ ＲＣ Ｐ Ｗ
电力 系统继 电保 护 Ｔ Ｖ断线 分 析
许 守 东 尹 国品
（．云南 电力试验研 究院 （ 团） 有 限公 司 电力研 究院 ，云南 １ 集 ２ ．云南 大唐红 河发 电有 限责任公 司 ，云南 红河 昆明 ６０ １ ； ５２ ７
Ｉｃ ｌ
（） ４
对 Ａ相 Ｃ Ｔ，Ａ相 副 边 在 ２ Ｗ 中 流 的 是 Ｉ ， ：
在 其 中的一个 ｗ 中还 流 过 Ｉ 电流 ，因 此列 出此 势平 衡方 程式 为 ：
Ｉ Ｗ ＝Ｉ ２ ｌ １ ２ Ｗ２＋Ｉ Ｗ ＝ （ Ｉ 。 ２ ２ ２ ２ ２） 。＋Ｉ
， ２ Ｉ ｗ ｌ ＝ ２ ｃ Ｗ 式 中 ：Ｉ ２ ２ ＋ ２，因此 可得 ： ＝ Ｉ Ｉ 。 。
Ｗ ．
（） ５
来看 ，流过中开关的电流波形幅值和相位严重不 对称 ，其中 Ａ相电流和 Ｂ相电流之 间的夹角只有 ８ ５度左右 ， Ａ相电流的幅值 比其它两相有明显 且 偏差 ，从装置打印出的数据来看 ，三相电流如下 ：
Ｉａ＝９ ． ７ ５Ｌ９ ４。． Ｉｂ＝１ ４Ｌ ８。 ２ ． Ｉｃ： １ ４ ２ 一１ ３。． ２
６ １０ ） ６ ６ ０
摘 要 ：介 绍 了 电流 互感 器的极 性和结 构标称 ，分析 继 电保护 屏 ｒ 断 线是 由抽 头 引错 引起 ，并根据磁 通 Ⅳ
不变 的原 理对错 误数据 进行详 细论述 ，并说 明 了理 论值与 实际值的 差异 ，对今后 实际工作 发生 类似情 况
PT断线、CT断线和控制回路断线
PT断线、CT断线及控制回路断线TV断线I：如果母线电压为三相四线时，TV监测包括母线电压相序的判断和TV断线的判断。
（1）相序的判据是：TV监测投入，当负序电压U12大于28V，并且负序电压U12大于4倍的正序电压U11，经过延时时间Tdxu，装置报电压回路相序错。
（2）断线的判据是：TV检测投入，在装置检测到负序电压U12大于10V且最小线电压小于70V时，经过延时时间Tdxu判TV断线；当监测到Uab1+Ubc1+Uca1（标量和）小于50V且进线1断路器在合位，或者进线1测量电流大于0.05A，经过延时时间Tdxu判TV三相断线。
II：如果母线电压为三相三线时，装置只进行TV断线的判断。
（3）断线的判据是：TV监测投入，在装置检测到最大线电压和最小线电压之差大于28V 且最小线电压小于70V时，经过延时时间Tdxu判TV断线；当监测到Uab+Ubc+Uca （标量和）小于50V且进线1断路器在合位，或者进线1测量电流大于0.05A，经过延时时间Tdxu判TV三相断线。
TA监测（1）使用到电流判据：保护电流Ip判据：当保护电流量程为100A时，Ip=0.2A当保护电流量程为24A时，Ip=0.1A测量电流Im判据：当测量电流量程为6A时，Im=0.05A当测量电流量程为1.2A时，Im=0.01A（2）动作条件保护电流TA监测判据是：TA监测投入，三相保护电流最小值大于Ip,最大值大于6A，保护电流的正序电流PI1小于Ip,同时负序电流PI2要大于Ip,经过延时时间IdxI，装置保护TA 相序错告警；负序电流PI2大于Ip且至少有一相电流低于Ip同时三相保护电流的最大值小于6A，经过延时时间IdxI，装置报保护TA断线告警。
测量电流TA监测判据是：负序电流I2大于Im且至少有一相电流Im同时两相测量电流的最大值小于6A，经过延时时间IdxI，装置报测量TA断线告警。
测量电流没有相序报警判断功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I1
4
4
南瑞：延时1.25s发TV断线异常信号。 南自：延时1.25s发PT断线信号和PT断线事件。
交流电压断线的判别
三相（对称）断线的判别方法： ① 南瑞：
⑴采用母线PT时：Ua Ub Uc 8 V
U1 33.3 V
⑵采用线路线PT时：Ua Ub Uc 8 V
延时1.25s发PT断线信号和PT三相失压事件。
交流电压断线的处理
南瑞：
⑴ 退出距离保护、带方向的零序电流保护。 ⑵ 保留工频变化量阻抗元件，但将其门槛电
压提高到1.5Un。 ⑶自动投入“ TV断线相过流”和“ TV断线零
序过流”保护。 ⑷电压正常后，经10S延时TV断线信号复归。
同时满足上述两个条件，则延时10s报“线 路TV异常”(南瑞)、“线路PT断线”（南 自）。
线路电压断线的处理
线路电压断线后的处理： 重合闸逻辑中不进行检同期和检无压的逻 辑判别，不满足同期和无压条件。
如果此时保护装置整定为重合闸检同期或 者检无压，重合闸将放电，即退出重合闸。
如果重合闸不投、不检同期或者无压时， 不进行线路电压断线的判别。
交流电压断线的判别和处理
交流电压断线的判别
TV断线在保护未启动时进行，保护启动后只保持 启动前的标志。
一相、两相（不对称）断线的判别方法：
① 南瑞：Ua Ub Uc 8 V
② 南自：⑴ Ua Ub Uc 8 V 或
⑵
U
2
ห้องสมุดไป่ตู้
Un 2
I 2
In 或I 2
U 1 33.3 V 任一相有流或 TWJ 不动作
延时1.25s发TV断线异常信号。
交流电压断线的判别
三相（对称）断线的判别方法： ①南自：
⑴采用母线PT时：Ua Ub Uc 0.5Un
⑵采用线路线PT时：Ua Ub Uc 0.5Un
任一相有流或 TWJ 不动作
交流电压断线的处理
南自：
⑴ 退出距离保护，由控制字决定零序 电流保护的方向元件是否退出。
⑵由控制字决定“PT断线相过流”和 “ PT断线零序过流”保护是否投入。
⑶电压正常后，经0.5S延时，PT断线 信号复归。
线路电压断线的判别
线路电压断线的判别方法： ⑴开关在合闸位置。 ⑵线路电压小于40V。
