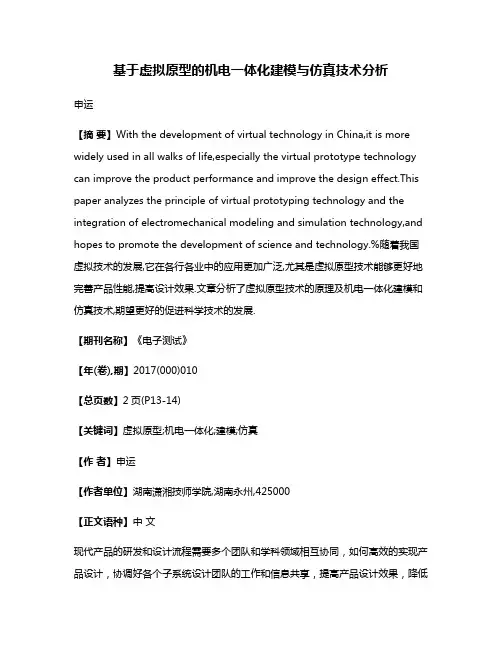

基于虚拟原型的机电一体化建模与仿真技术分析
基于虚拟原型的机电一体化建模与仿真技术分析申运【摘要】With the development of virtual technology in China,it is more widely used in all walks of life,especially the virtual prototype technology can improve the product performance and improve the design effect.This paper analyzes the principle of virtual prototyping technology and the integration of electromechanical modeling and simulation technology,and hopes to promote the development of science and technology.%随着我国虚拟技术的发展,它在各行各业中的应用更加广泛,尤其是虚拟原型技术能够更好地完善产品性能,提高设计效果.文章分析了虚拟原型技术的原理及机电一体化建模和仿真技术,期望更好的促进科学技术的发展.【期刊名称】《电子测试》【年(卷),期】2017(000)010【总页数】2页(P13-14)【关键词】虚拟原型;机电一体化;建模;仿真【作者】申运【作者单位】湖南潇湘技师学院,湖南永州,425000【正文语种】中文现代产品的研发和设计流程需要多个团队和学科领域相互协同，如何高效的实现产品设计，协调好各个子系统设计团队的工作和信息共享，提高产品设计效果，降低产品设计成本，缩短产品设计周期，值得思考。
基于虚拟原型技术的机电一体化设计，包括建模和仿真两个过程，伴随着现代设计制造业的发展而迅速发展。
通过该技术可以将电子、控制、软件、液压等多个不同学科领域的模型，组合得到一个更加完整的仿真模型，并获得最佳的设计方案。
船舶动力系统仿真模型综述
Dynamical Systems and Control 动力系统与控制, 2017, 6(3), 91-97 Published Online July 2017 in Hans. /journal/dsc https:///10.12677/dsc.2017.63012文章引用: 杨叔华, 梁前超, 焦宇飞. 船舶动力系统仿真模型综述[J]. 动力系统与控制, 2017, 6(3): 91-97.A Summary of Simulation Model in Ship’s Power SystemShuhua Yang 1,2, Qianchao Liang 1, Yufei Jiao 21Naval University of Engineering, Wuhan Hubei 2The Equipment Department of Naval, Ningbo ZhejiangReceived: Apr. 2nd , 2017; accepted: May 15th , 2017; published: May 18th , 2017Abstract In this paper, the simulation model of ship’s power system is studied. And the complexity of simu-lation design in ship’s power system is discussed. A simulation model of the ship’s power systeminclude the model of a turbocharged diesel engine, gas turbine, combined power system and the application in ship’s equipment. KeywordsDiesel Engine, Gas Turbine, Simulation Model船舶动力系统仿真模型综述杨叔华1,2，梁前超1，焦宇飞21海军工程大学，湖北 武汉 2浙江宁波某装备部，浙江 宁波收稿日期：2017年4月2日；录用日期：2017年5月15日；发布日期：2017年5月18日摘 要本文研究了各种船舶动力系统仿真模型问题，讨论了船舶动力装置系统仿真设计的复杂性。
纯电动客车动力性匹配计算与仿真
纯电动客车动力性匹配计算与仿真田国富;马书新;高峰【摘要】The matching calculation of power performance for an electric bus is conducted.The overall layout and parameters of the bus are introduced,and the mathematical model of power assembly is established.The rational selection and matching calculation of motors are conducted, and the simulation of motors is conducted byMATLAB/Simulink.The results of calculation and simulation meet prospective requirements.%为实现纯电动客车的动力性匹配计算,介绍了电动客车整体布局和参数,并建立了动力总成数学模型.对电机进行了合理的选择和匹配计算,用MATLAB/Simulink模块对客车动力性能进行仿真.计算和仿真结果满足预期要求.【期刊名称】《微型机与应用》【年(卷),期】2017(036)006【总页数】3页(P84-85,88)【关键词】纯电动客车;动力性;匹配计算;仿真【作者】田国富;马书新;高峰【作者单位】沈阳工业大学机械工程学院,辽宁沈阳 110870;沈阳工业大学机械工程学院,辽宁沈阳 110870;沈阳工业大学机械工程学院,辽宁沈阳 110870【正文语种】中文【中图分类】U461.2环境污染和能源危机目前正备受关注，发展电动汽车是缓解两大问题的有效途径[1]。
随着国家对研制电动汽车投资补贴的力度加大，各高校企业对电动汽车的研制也逐步增加。
而制约电动汽车发展的主要因素是动力系统问题，也就是其续驶能力，所以，研究分析电动汽车的动力性能十分重要。
过搓板路仿真与试验差异的主要因素分析
过搓板路仿真与试验差异的主要因素分析叶锦文;杨蔓;段守焱【摘要】对比仿真与试验转向节轮心处受力在时域及频率的差异,以试验数据为基准分析衬套刚度、阻尼,动力总成系统,减振器阻尼及悬架KC特性等主要因素对仿真准确性的影响,然后改进模型并进行仿真分析,仿真结果与试验结果高度吻合,表明模型准确、可信.【期刊名称】《客车技术与研究》【年(卷),期】2017(039)005【总页数】5页(P52-56)【关键词】搓板路;频域;时域;衬套刚度;阻尼;ADAMS【作者】叶锦文;杨蔓;段守焱【作者单位】广州汽车集团股份有限公司汽车工程研究院,广州510640;广州汽车集团股份有限公司汽车工程研究院,广州510640;广州汽车集团股份有限公司汽车工程研究院,广州510640【正文语种】中文【中图分类】U467.1+4为了获得与实际相近的仿真结果，车辆动力学模型需要与试验对标。
如果仿真与试验测试非常接近，则认为模型有很高的精准度，能反映实际车辆特性，模型能用于分析其他工况[1]。
搓板路的路面特征简单、有规律，容易建模，且路面激励的频率分布较广，是分析仿真与试验相关性的良好路面。
如果过搓板路仿真与试验相关性高，意味着模型车辆对路面激励的响应在很宽的频域范围内是准确的。
模型可用于其他特征路面的分析。
车辆是一个复杂的系统，影响整车仿真准确性的因素有很多。
车辆不同位置对标的难易程度差别很大。
通常轮心处转向节的载荷是必要的标定点。
因为车辆激励的主要来源是路面，路面激励经过轮胎的减振传递至转向节，然后经过悬架等复杂的系统作用于车身。
只有转向节的载荷与试验相符，车辆其他位置的对标才有意义。
此外，轮心处转向节的载荷是车辆试验验证的必要的测量项目之一。
转向节的载荷容易获取，有专用测试设备且精度较高。
因此，与其他位置相比，转向节的载荷标定也相对简单、方便。
在车辆设计后期，车辆通常会在试验场采集道路载荷谱用于分析、验证零部件的强度、耐久等性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华中科技大学研究生课程考试答题本
考生姓名
考生学号
系、年级
类别
考试科目机电动力系统仿真分析
考试日期 2017 年 6 月
华中科技大学电气学院博士研究生课程
《机电动力系统仿真分析》试题
1.双馈感应发电机，定子接∞电网(
U、f保持恒定)，转子由理想正弦波VVVF
s
电源供电。
设电机参数及控制方式同【例4.2】，试仿真分析：
输出功率
P由1.5kw→1.8kw→1.5kw的动态调节过程（cosϕ、s保持为额定值）；
1
功率因数cosϕ由0.9→1.0→0.9的动态调节过程（
P、s保持为额定值）；
1
转差率s由0.05→0.10→0.05的动态调节过程（
P、cosϕ保持为额定值）；
1
结果讨论（建议结合一组具有不同控制精度或P参数的仿真结果进行）。
解：
1.仿真模型建立
根据书P228页数学模型编写S-function，建立仿真模型如下，改变Power、PF、wr的模块即可仿真三个动态调节过程。
图1-1（a）
2. 仿真结果
（1）改变Power及Power2模块，在2s时功率由1500W跳变至1800W，在4s时重新变为1500W。
仿真结果如下，数据分别为Udr,Uqr,ids,iqs,idr,iqr,wr 以及Te：
图1-2
P由1.5kw→1.8kw→1.5kw的动态调节过程
1
（cos 、s保持为额定值）
（2）改变PF及PF2模块，在2s时功率因数由0.9跳变至1.0，在4s时重新变为0.9。
仿真结果如下，数据分别为Udr,Uqr,ids,iqs,idr,iqr,wr以及Te：
图1-4 cos 由0.9→1.0→0.9的动态调节过程
（1P 、s 保持为额定值）
（3）改变wr 及wr2模块，在2s 时转差率由0.05跳变至0.1，在4s 时重新变为0.05。
仿真结果如下，数据分别为Udr,Uqr,ids,iqs,idr,iqr,wr 以及Te ：
图1-6 s 由0.05→0.1→0.05的动态调节过程
（1P 、cos 保持为额定值）
（4）结果讨论：
以转差率的动态响应为例来分析P 参数对系统动态及稳态性能的影响。
如图为
P=5,20以及50时转速响应的调节图：
上图分别为P=10、P=20、P=50的仿真结果，从上述3个图的比较可以看出，P越大，动态调节和跟踪控制时间越短，超调量越大；这是因为P控制对系统的影响主要反映在系统的稳态误差和稳定性上，增大比例系数可提高系统的开环增益，减小系统的稳态误差，从而提高系统的控制精度。
但是也不能说越大越好，P过大会造成系统不稳定，所以在系统校正和设计上也要结合其他控制参数以达到最优效果。
参考论文：Speed Control of Interior Permanent Magnet Synchronous Motor Drive for the Flux Weakening Operation , Jang-Mok Kim ,Seung-Ki Sul ,TIE.
1.仿真过程及结果
文章研究了内嵌式永磁同步电机高速时的弱磁控制。
高速时由于反电势升高，超过逆变器电压容量，采用补偿负d轴电流的方法抑制电压使其不超容量，文章提出控制系统的理论和模型，并做了仿真分析。
本人依据论文，使用matlab 软件对其仿真结果进行仿真再现。
电机参数：
P N =900W U
N
=220V Pole=4 ω
N
=1700rpm Rs=4.3Ωψ
f
=0.272Wb L
ds
=27mH
L
qs
=67mH
Vdc=300V I
N =3A I
s max
=2I
N
J=0.000179Kg·m2
图1 IPMSM控制框图
图2 系仿真统
图3 仿真结果
0.05s给定目标转速4000 rpm，空载运行。
从仿真结果可以看出，系统快速响应并稳定到4000rpm，dq电流响应快速，迅速稳定，且d轴补偿电流在转速约3000 rpm时出现负值，说明此时逆变器电压容量已经不足，由vs也可以证实。
由速度换PI得出的Is通过以下公式的到dq轴的指令电流
将输入逆变器的指令电压与逆变器电压容量比较，通过PI调节的到d轴补偿电流，d轴指令电流与补偿电流相加得到最后的指令电流id，根据电流极限圆计算得到q轴指令电流iq。
id和iq通过电流调节器得到指令电压输入逆变器得到三相电压输入电机。
图4 速度调节器
图5 弱磁调节器
图6 电流调节器
2.评述
该文章采用的数学模型建立在常见的dq0坐标系下，有助于理解，整个系统有转速环，电流环，以及弱磁电流环。
该文章提出的弱磁算法采用指令电压与电压容量比较得到d轴补偿电流，直接有效，q轴指令电流由电流极限圆得到，保证最大的转矩输出，提高电机的加速能力。
从仿真来看，结果证实了该算法的有
效性和可行性，电流转矩响应快速，转速快速平滑上升，弱磁状态稳定。
该算法不需要外加其他硬件以及电机参数，实施简单有效。
感谢语
首先感谢辜承林老师以亲切和蔼的形象为我们上本次机电动力系统分析课程。
老师以严肃的科学态度，严谨的治学精神，精益求精的工作作风，深深的感染和激励着我。
虽然我们的课程只有短短的几周，但老师在教授课本知识的同时，更为传输给我们电机体系的概念，以一个博士研究生的要求指导我们，给予我们思想上的只是。
授人予鱼不如授人予渔，辜老师正是一位指导我们科研态度的好老师。
在此谨向温老师致以诚挚的谢意和崇高的敬意。
接着我要感谢杨帆学长和各位一起上课的同学。
机电动力系统分析并不是我的研究内容，对于MATLAB，控制方面的许多知识都有很大的欠缺。
但是在师兄的指导下，在与各位同学的交流中，我逐步了解到整个系统仿真的过程。
在利用MATLAB仿真电机动态变化的学习过程中，不仅让我对电机的模型有了更深入直观的了解，也对动态变化有了进一步的学习。
对我未来电机设计有着积极的作用和影响。
本次作业过程中通过学习机电动力系统动态过程，认真了解了每一步过程的演算以及对系统仿真的作用，我受益匪浅。
最后，再一次感谢在机电动力系统仿真分析课上遇到的老师、学长与同学！
2017年6月26日星期一。
