德力西电气 CDB9LE样本 产品说明书
162
漏电保护、短路保护、过载保护
■ 主要功能
额定电流 6，10，16，20，25，32，40，50，63A 额定电压230/400V AC 极数
1P+N/2P /3P /3P+N/4P
分断能力6kA/10kA 漏电保护类型 AC 型
额定剩余动作电流
30mA 、100mA 、300mA
■ 主要特性
IEC/EN 61009-1,GB16917.1
■ 符合标准
■ 符合认证
机械寿命20000次电气寿命10000次
环境使用环境温度:-35℃至+70℃进线方式上进下出
脱扣指示
漏电模块操作手柄上有红色剩余电流动作脱扣指示手动控制
手柄允许两种复位模式
断路器和剩余电流动作装置同时复位
断路器和剩余电流动作装置分别复位，剩余电流动作防止暂态过电压 (闪电、电网操作等) 引起的误动作
接线
隧道式接线端子,默认：上进线端子接线面积25mm 2及以下导线
安装模块化结构，可方便地安装在DIN 标准导轨上额定扭矩2.5Nm
脱扣特性
C 型曲线
保护常规负载和配电线缆
脱扣特性: 瞬时脱扣范围 (5～10) In
D 型曲线
保护起动电流大的冲击性负荷脱扣特性：瞬时脱扣范围（10～14）In
注：该产品可拼装附件 OF ，SD ，MSN ，MV ，MN ，MVMN ，FF ，FS ，MO （有源型），MOWY （无源型）
163
1P+N
2P
3P
3P+N
4P
■ 32A 壳架
164■ 63A壳架
4P。

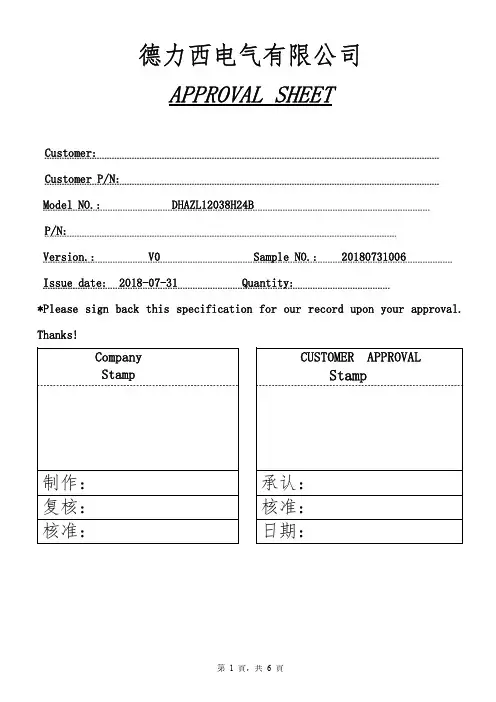

德力西电气 DHAZL12038H24B 产品规格书 说明书
德力西电气有限公司APPROVAL SHEETCustomer:Customer P/N:Model NO.:DHAZL12038H24BP/N:Version.:V0Sample NO.:20180731006Issue date:2018-07-31Quantity:*Please sign back this specification for our record upon your approval. Thanks!1.0：一般规格（General Speci fication)项目（Item）规格/条件（Specification/Condition）1型号(Mode1No.)DHAZL12038H24B 2外型尺寸(Outline.Dimension)120*120*383工作电压（Operating Voltage）DC 12-26.4V 4额定电压(Rated .voltage)DC 24.0V5起动电压Starting Voltage DC ≤12.0V on/off 6额定电流(Rated current)0.2A a.额定电压(Rated .voltage)b.25℃65%RHc.After testing for 5minutes 7消耗功率(Power consumption) 4.8W8转速（Speed）2500±10%RPM 9风量：（Airflow）(AT ZERO STATIC PRESSURE)99.48CFM a.额定电压(Rated .voltage)b.AMCA 标准（Standard）C.额定电流(Rated current)静压：(Air .Static Pressure)(AT ZERO AIRFLOW)4.81mmH2O10最大噪音（Max Noise）39.9dBA(Max:41.9dBA)a.额定电压(Rated Voltage)b.18dB无响室(18dB Non-Echo Chamber)c.标准(Standard):CNS 8753/ISO 3744d.Test Condition :ISO 7779e.距离(Distance): 1.0M 11Life expectancy(期望寿命)70000hrs at temp40℃Humidity5%-65%MTTF (Mean Time To Failure)Conf.Level 90%)12扇叶数（No.of.Blade）7叶13极数（No.of.Pole）4极14运转方向（Rotating Direction）逆时针15锁住保护Lock Protection1.额定电压堵住2~3秒，自动断电。

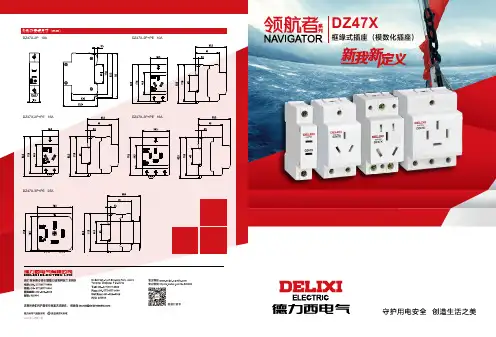

德力西电气 DZ47X折页 产品说明书
外形及安装尺寸（mm ）
DZ47X-2P 10A
DZ47X-2P+PE 16A DZ47X
框缘式插座（模数化插座）
鄂皖湘区域
东北区域
豫晋蒙区域
武汉办事处
地址：湖北武汉市江汉区新华路186号福星国际商会大厦2516、2517室
邮编：430000
沈阳办事处
地址：辽宁省沈阳市于洪区细河南路碧桂园银河城钻石郡148-3邮编：110000
郑州办事处
地址：河南郑州金水区青年路145号6号楼17层1706号邮编：450000
北京办事处
地址：北京市丰台区枫竹苑一区（未来假日花园）18-10 邮编：100076
产品特点（五孔插座）
防护门设计，安全更省心！
市场常规产品，无防护门，有触电风险符合国标
不符合国标
新品，有防护门，防误插，防触电！
DZ47X 5孔。

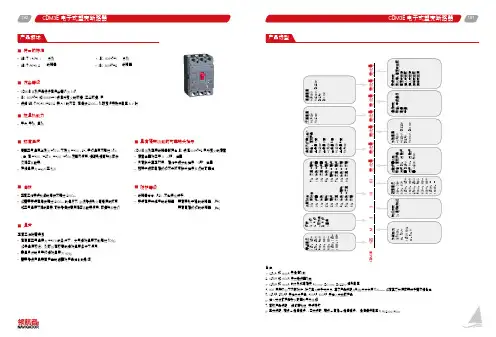

德力西电气 CDM3E产品样本 产品说明书
191190备注：1）1250A 和1600A 无通信功能2）1250A 和1600A 无过载报警功能3）1250A 和1600A 的分励和电操无AC110V 、DC110V 、DC220V 控制电压4）800 壳架及以下内部附件（除欠压为端子式供货）其它产品标配为引线供货长度500mm ；如有其它长度或带端子需求请备注；5）125AF 、250AF 无抽出式产品。
400AF 、630AF 无插入式板前产品6）插入式板前产品默认配置水平出线排7）常规产品标配: 相间隔弧板、安装螺钉8）三遥标配（辅报+通信模块）；四遥标配（辅报+电操+通信模块）。
通信模块电压为AC230V /400V C D M 3EGB/T 14048.1 总则IEC 60947-1 总则GB/T14048.2 断路器IEC 60947-2 断路器■ 符合的标准CDM3E 系列产品运行在污染等级为3级IEC 60947-1和60664-1标准所定义的环境（工业环境）中根据GB/T14048.1-2012 表H.1的内容：在海拔2000m 处额定冲击耐受电压8kV 时■ 污染等级周围空气温度上限为+70℃，下限为-40℃；24h 平均温度不超过35℃（注：在-40℃~-25℃、+40℃~+70℃范围内使用，请与制造商联系或参 见降容系数表）存储温度为-40℃至70℃■ 环境温度正常工作安装地点的海拔不超过2000m如需要安装在海拔超过2000m 的情况下，必须考虑到介电强度的改变和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们■ 海拔正常工作时需满足：在周围空气温度为+40℃的条件下，大气相对湿度不能超过50%，如果温度较低，则可以在较高的相对湿度条件下使用。
最湿月份的月平均相对湿度为90%。
需要考虑产品表面产生的凝露对产品性能的影响。
■ 湿度CDM3E 系列塑壳断路器都符合IEC 标准60947-2中所定义的隔离隔离位置对应于O （OFF ）位置只有触头真正打开，操作手柄才能指示“OFF ”位置旋转手柄或电操机构不会改变触头指示系统的可靠性■ 具有隔离功能的可靠触头指示断路器本体：IP20（不含接线端子）安装在开关柜中的断路器：带有转动手操的断路器：IP40带有电操机构的断路器：IP40■ 防护等级干冷、干热、湿热■ 抗湿热能力1931922）生产为板后水平接线，用户可自行改装为板后垂直接线，参见抽出式板后接线安装图195194注：I R 最大设定值不可超过Inm确保用户长期在高温下使用，不因过高的温升导致故障的发生，推荐用户参考此温度降容系数表。
德力西电气 CDEN3多媒体信息箱 产品说明书
CDEN3 多媒体信息箱选项指南技术参数额定工作电压：AC220V 插座额定电流：10A微弧型透明门/不透明门，平板全金属门，向左开启120°箱体材料：透明门采用阻燃PC 塑料，防火自熄，颜色为透明黑色 ( PANTONE 432C ) 不透明门采用ABS 材料，颜色为乳白色 ( RAL9003 )金属门采用冷轧钢板制造，表面采用静电喷塑处理，乳白色，厚度1.0mm,坚固耐用， 具有极好耐腐蚀性。
底箱采用冷轧钢板制造，内折边设计。
表面采用静电喷塑处理，坚固耐用，具有极好的耐腐蚀性。
安装及布线：底箱上下有敲落孔，便于进出线。
箱体内侧上下两边，备有模块安装支架，便于理线光纤箱内部配备有ONU 支架，兼容不同尺寸ONU 设备，配备光纤熔接盘，实现光纤续接， 真正实现光纤到户光纤箱内部配有专用电源插座，为ONU 设备提供AC220V 稳定供电C4 低压配电箱436C 终端配电CDEN3 多媒体信息箱外形及安装尺寸光纤箱乳白01325273250300120CDEN3G01W 02376323300350120CDEN3G02W 03426323300400120CDEN3G03W 透明01325273250300120CDEN3G01T 02376323300350120CDEN3G02T 03426323300400120CDEN3G03T 金属01345300250300120CDEN3G0102395350300350120CDEN3G0203445350300400120CDEN3G03信息箱乳白01325273250300120CDEN3X01W 02376323300350120CDEN3X02W 03426323300400120CDEN3X03W 透明01325273250300120CDEN3X01T 02376323300350120CDEN3X02T 03426323300400120CDEN3X03T 金属01345300250300120CDEN3X0102395350300350120CDEN3X0203445350300400120CDEN3X03C4 低压配电箱437C 终端配电。

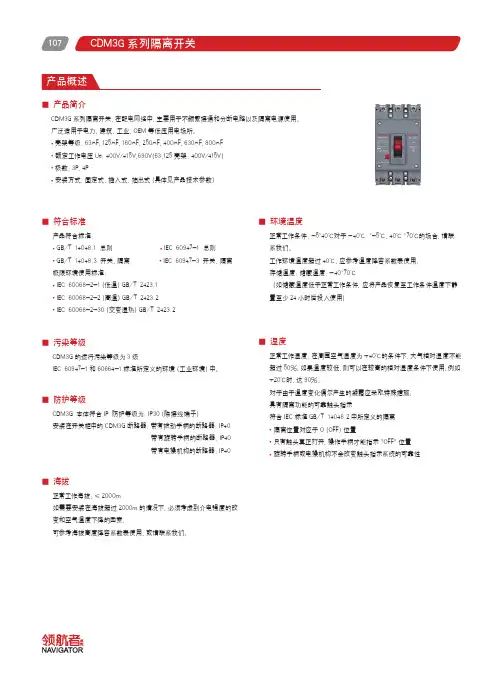

德力西电气 CDM3G产品样本2023年第2版 产品说明书
107CDM3G 系列隔离开关，在配电网络中，主要用于不频繁接通和分断电路以及隔离电源使用。
广泛适用于电力，建筑，工业，OEM 等低压用电场所。
•壳架等级：63AF 、125AF 、160AF 、250AF 、400AF 、630AF 、800AF •额定工作电压Ue：400V /415V ,690V(63,125壳架：400V /415V)•极数：3P ，4P •安装方式：固定式，插入式，抽出式（具体见产品技术参数）■ 产品简介产品符合标准：• GB/T 14048.1 总则 • IEC 60947-1 总则• GB/T 14048.3 开关、隔离 • IEC 60947-3 开关、隔离极限环境使用标准：• IEC 60068-2-1（低温）GB/T 2423.1• IEC 60068-2-2（高温）GB/T 2423.2• IEC 60068-2-30（交变湿热）GB/T 2423.2■ 符合标准CDM3G 的运行污染等级为3级IEC 60947-1和60664-1标准所定义的环境（工业环境）中。
■ 污染等级正常工作海拔：≤2000m如需要安装在海拔超过2000m 的情况下，必须考虑到介电强度的改变和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们。
■ 海拔正常工作条件：-5~40℃对于-40℃ ~-5℃，40℃~70℃的场合，请联系我们。
工作环境温度超过40℃，应参考温度降容系数表使用；存储温度：储藏温度：-40~70℃（如储藏温度低于正常工作条件，应将产品恢复至工作条件温度下静置至少24小时后投入使用）■ 环境温度正常工作湿度：在周围空气湿度为+40℃的条件下，大气相对湿度不能超过50%；如果温度较低，则可以在较高的相对湿度条件下使用；例如：+20℃时，达90%。
对于由于温度变化偶尔产生的凝露应采取特殊措施；具有隔离功能的可靠触头指示符合IEC 标准GB/T 14048.2中所定义的隔离• 隔离位置对应于O（OFF）位置• 只有触头真正打开，操作手柄才能指示"OFF"位置• 旋转手柄或电操机构不会改变触头指示系统的可靠性■ 湿度CDM3G 本体符合IP 防护等级为：IP30（除接线端子）安装在开关柜中的CDM3G 断路器：带有拨动手柄的断路器：IP40 带有旋转手柄的断路器：IP40 带有电操机构的断路器：IP40■ 防护等级108■ 物料描述DC备注：1：每个壳架对应的分断能力请参考技术参数页2：每个壳架对应的额定电流详情请参考技术参数页109110111高度在2000米以下对断路器性能无影响。
德力西电气 CDQ6i产品样本2023年第1版 产品说明书
142CDQ6i 系列PC 级自动转换开关电器，适用于交流50Hz 、额定工作电压AC400V 、额定工作电流至3200A 的三相四线制供配电系统。
也适用于额定电流250A 以下的单相两线制配电系统。
可实现常备用电源间的手动切换、自动切换、远程控制切换。
同时可实现挂锁检修和常备用电源位置挂锁操作。
■ 产品介绍控制电压：开关控制电压等级为AC220V 位置指示：表明开关工作状态位置（I 、O 、II ）电气钥匙锁：控制开关内部控制线路电源，电气钥匙锁旋至“自动”模式时，开关可实现自动、远程控制操作，电气钥匙锁旋至“手动”模式，开关只能 手动操作机械挂锁：检修时，先用操作手柄使开关处于0档位置，拉起挂锁机构并上锁，方可进行检修（拉起机械挂锁则切断开关内部控制电源，开关无法 电动，并且无法实现手动操作）开关主体：前面部分为I 路，接“常用电源”；后面部分为II 路，接“备用电源”操作手柄：使用操作手柄操作开关时，电气钥匙锁必须旋至“手动”模式■ 开关结构说明GB 14048.1 总则 IEC 60947-1 总则GB 14048.3 开关、隔离器、隔离开关及熔断器组合电器■ 符合的标准IEC 60947-3 开关、隔离器、隔离开关及熔断器组合电器GB/T 14048.11 多功能电器 转换开关电器 IEC 60947-6 多功能电器 转换开关电器■ 正常使用及安装条件正常工作安装地点海拔不超过2000m 。
最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如+20℃时达到90%。
对由于温度变 化偶尔产生的凝露应采取特殊的措施。
在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃污染等级3在没有雨雪侵袭的地方无明显摇动的地方全系列具备两进一出的接线方式，大幅降低负载侧并接线和安装成本，提升接线效率，方便好用。
具备可靠的机械及电气连锁，执行机构为独立的负荷开关，全系列具有隔离功能，安全可靠。
德力西电气 CDPZ30S 配电箱样本 产品说明书
厚度 1.2mm CDPZ30SR412 CDPZ30SR612 CDPZ30SR812 CDPZ30SR1012 CDPZ30SR1212 CDPZ30SR1512 CDPZ30SR1812 CDPZ30SR20D12 CDPZ30SR24D12 CDPZ30SR2012 CDPZ30SR2412 CDPZ30SR3012 CDPZ30SR3612 CDPZ30SR4012 CDPZ30SR4512 CDPZ30SR5412 CDPZ30SR6012 CDPZ30SR7212 CDPZ30SR8012
GB/T 17466.1,GB/T 17466.24
IP30
附录
排数 单排
双排 三排 四排
位数
4 6 8 10 12 15 18 20 24 20 24 30 36 40 45 54 60 72 80 Nhomakorabea排数 单排
双排 三排 四排
位数
4 6 8 10 12 15 18 20 24 20 24 30 36 40 45 54 60 72 80
接地螺栓
接地螺栓
底箱组图 操作空间大，布线便捷，施工效率更高 采用外折弯形式，搭接方式电焊，机械强度高，稳定性强 底箱和面盖分别配有独立的接地螺栓
德力西电气订阅号
2017年3月第二版
DENCPCDPZ30SZY1701
CDPZ30s
系列配电照明箱
CDPZ30s系列配电照明箱
概述 CDPZ30s 系列配电照明箱，适用于公寓、别墅、酒店、商业楼等场所。与德力西电气的模数化低压配 电产品配套使用，为开发商、盘厂和最终用户提供一个安全、稳定、完整的户内低压终端配电解决方案。
产品选型
CDPZ30s终端照明配电箱
