上海市2017浦东新区高三物理二模试卷(含答案)
浦东新区2016学年度第二学期教学质量检测高三物理试卷2017.4 本试卷共6页，满分100分，考试时间60分钟。
全卷包括三大题，第一大题为单项选择题，第二大题为填空题，第三大题为综合题。
考生注意：1．答卷前，务必用钢笔或圆珠笔在答题纸正面清楚地填写姓名、准考证号，并将核对后的条形码贴在指定位置上。
2．第一大题的作答必须用2B铅笔涂在答题纸上相应区域内与试卷题号对应的位置，需要更改时，必须将原选项用橡皮擦去，重新选择。
第二和第三大题的作答必须用黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置（作图可用铅笔）。
一、选择题（共40分，1-8 题每小题3分，9-12题每小题4分。
每小题只有一个正确选项）1．原来不带电的锌板与验电器相连，用紫外线照射锌板，验电器指针张开一个角度，如图所示。
这时（）（A）锌板带负电，验电器指针带正电（B）锌板带负电，验电器指针带负电（C）锌板带正电，验电器指针带正电（D）锌板带正电，验电器指针带负电2．白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光在空气中的（）（A）传播速度不同（B）强度不同（C）振动方向不同（D）波长不同3．卢瑟福α粒子散射实验装置如图所示，荧光屏和显微镜一起转至图中的A、B、C、D 四个位置时，相同时间在荧光屏上观察到的闪光次数（）（A）在A位置最多（B）在B位置最多（C）在C位置最少（D）在D位置观察不到闪光4．如图所示，质量为m的物体放在水平地面上，受到与水平方向成F θ角的拉力F作用保持静止，则（）θ（A）物体对地面的压力等于mgm（B）物体对地面的压力等于（mg+Fsinθ）（C）物体对地面的摩擦力等于Fcosθ（D）物体对地面的摩擦力等于Fsinθ5．如图所示，当条形磁铁沿线圈轴线ab从左向右穿过线圈的过程中，线圈受到的磁场a bS NS N力方向（）（A）始终向左（B）始终向右（C）先向左后向右（D）先向右后向左6．下列实验中，有一个实验的物理思想方法与其它三个不同，这个实验是（）S N图a 图b 图c 图d（A）图a用油膜法估测分子直径（B）图b用铁屑模拟条形磁铁周围的磁感线分布（C）图c用头发屑悬浮在蓖麻油里模拟两个等量异种点电荷电场线分布（D）图d将大量钢珠连续落在台秤上，用台秤显示的持续压力来说明气体压强的成因7．如图所示，在洗衣机脱水桶转动时，衣服紧贴在匀速转动的圆筒内壁上随圆筒转动而不掉下来，则衣服（）（A）所需向心力由摩擦力提供（B）所需的向心力由弹力提供（C）只受重力、摩擦力的作用（D）只受重力、弹力、摩擦力和向心力的作用8．将一小球从地面以初速度v0竖直向上抛出，不计空气阻力，则小球（）（A）上升的时间与v0成正比（B）上升的最大高度与v0成正比（C）上升过程的平均速度小于下落过程的平均速度（D）上升过程的加速度与下落过程的加速度方向相反v/m·s-1甲v29．甲、乙两汽车在同一平直公路上行驶，它们的v-t图像如图所示，则（）（A）在t1时刻，甲、乙两车位移相同乙（B）在t1时刻，甲、乙两车加速度方向相反v1o（C）在0～t1时间内，汽车乙的位移逐渐减小t1 t/s（D）在0～t1时间内，汽车甲的加速度逐渐增大10．质量为1.0kg的物体，从距地面4.5m高处由静止释放，下落过程中所受空气阻力恒为1.0N，g取10m/s2。
从释放到落地过程中，物体（）（A）动能增加45J （B）机械能减小40.5 J（C）重力的平均功率为45W （D）落地时重力的瞬时功率为45W11．等量异种点电荷的电场线分布如图所示，P、Q、M、N是电场中的四个点。
则（）（A）P点场强比Q点场强大（B）P点电势比Q点电势高（C）电子在P点的电势能比在Q点的电势能大·M ·N（D）电子沿直线从N到M的过程中所受电场力不变·Q·P12．如图（a）所示电路中，当滑动变阻器R的触头从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图（b）所示。
不考虑电表对电路的影响，则（）（A）定值电阻R0为2Ω（B）电源内阻r为10Ω（C）电源电动势E为3.4V（D）定值电阻R0的最大电功率为0.9W二、填空题（共22 分，每空2分）13．汤姆孙对阴极射线的研究发现了________ ，证实了原子是可分的。
卢瑟福用α粒子轰14击氮核，第一次实现了原子核的人工转变，请完成其核反应方程7N＋42He→178O＋_____ 。
x/cm814．如图所示是某一质点作简谐运动的振动图像，则该质点的振动周期为 _______ s，在t＝3s时速度为______ （选填“正方向1 2 345最大”、“负方向最大”、“零”）。
t/s-815．在点电荷+Q的电场中，将一个q＝2.0×10-7C的正点电荷从A点移至无穷远处，电场力做了2.0×10-5J的正功；选无穷远处电势A点的电势能E pA＝φ∞＝0，则该点电荷在______ J，A点的电势φA＝_______ V。
16．如图所示，a、b、c为水平叠在一起且两边固定的三张相同的薄纸。
一个质量为0.1kg的小球从距纸面高为h的地方自由下落，恰能穿破三h张纸，设小球穿破一张纸所需的能量为 2 J，不计空气阻力，g取10m/s2，则h＝____m。
若将a纸的位置升高，b、c纸的位置不变，在相同条件下要使小球仍能穿破三张纸，则a纸距离b纸的最大高度h′＝ _________ m。
17．利用如图（a）所示电路可测电源电动势和内电阻。
改变电阻箱的阻值R，电流传感器测出电路中的电流I，作出1/I－R图线如图（b）所示。
由图（b）可得，电源的内阻r＝____Ω，电源电动势E＝____V。
当电源的输出功率为0.75W时，电阻箱的阻值R＝____Ω。
三、综合题（共38 分）注意：第19、20 题在列式计算、逻辑推理以及回答问题过程中，要求给出必要的图示、文字说明、公式、演算等。
18．（10分）“用DIS研究在温度不变时，一定质量气体压强与体积关系”的实验装置如图所示。
（1）保持温度不变，封闭气体的压强用_____ 传感器测量，记作p，其体积由 ________ 读出，记作V。
（2）（单选）某次实验中，数据表格内第2次~第8次压强没有点击记录，但其它操作规范。
根据表格中第1次和第9次数据，推测出第7次的压强p7，其最接近的值是（）次数 1 2 3 4 5 6 7 8 9 压强p/kPa 100.1 p7 179.9 体积V/cm3 18 17 16 15 14 13 12 11 10 （A）128.5kPa （B）138.4 kPa （C）149.9kPa （D）163.7kPa （3）（单选）若考虑到连接注射器与传感器的软管内气体体积V0不可忽略，则封闭气体的真实体积为V?＝V＋V0。
从理论上讲p-1/V图像可能正确的是（）pp p pOO O O1/V 1/V 1/V 1/VA B DC19．（13分）如图所示，“”型装置 C放在光滑水平地面上，其右侧与竖直墙壁之间连接着一个力传感器，当力传感F器受到压力时，示数为正值；当力传感θ器受到拉力时，示数为负值。
AB段水平， A B力传感器长为L＝5m，BC段光滑且足够长。
小滑块质量m＝2kg，在水平向右的恒力F＝15N的作用下从A处由静止开始运动，到达B点后撤去力F，不计滑块在B处的速率变化。
已知滑块与AB间的动摩擦因数为μ＝0.5，g取10m/s2。
求：（1）滑块从A点运动到B点的时间t和到达B点时的速度v B；（2）若以AB为零势能面，滑块动能与重力势能相等的位置与B点的高度差h；（3）滑块在水平面AB上运动时，力传感器的示数。
20．（15分）如图所示，导体棒a两端系有两根足够长的、质量和电阻可忽略的柔软导线，导线通过绝缘水平桌面上的轻质小滑轮，穿过立柱P、Q底部的小孔，固定于桌面上的M、N两点。
导体棒b置于立柱P、Q左侧，放置在导线上，与两导线接触良好。
两导体棒与桌边缘平行，整个装置处于水平向右、磁感应强度为B的匀强磁场中。
已知两根棒的质量均为m，电阻均为R，长度均为L，棒b与导线间的动摩擦因数为μ（μ<1），其余各处均光滑，重力加速度为g。
现同时松开M、N两点，棒a由静止开始向下运动。
Q BNbPMBBa（1）求棒a向下运动速度为v时，棒b中感应电流的大小及方向；（2）求棒a向下运动速度为v时，棒b所受安培力大小和摩擦力大小；（3）求棒a在下落过程中的最大速度v m；（4）若将桌面以上空间的磁场方向改为水平向左，磁感应强度大小保持不变，桌面以下空间的磁场维持原状，求立柱P、Q对棒b的弹力大小范围。
浦东新区2016学年度第二学期教学质量检测高三物理参考答案及评分标准一、选择题（共40分，1-8 题每小题3分，9-12题每小题4分。
每小题只有一个正确选项）1 2 3 4 5 6题号C D A C B A答案题号7 8 9 10 11 12答案 B A B C B D二、填空题（共24 分，每空2分）13．电子，11H 14．4，正方向最大15．2.0×10-5J，10016．6，4 17．1，2，3或1/3三、综合题（共36 分）18．（10分）（1）压强（2分），注射器刻度（2分）（2）C（3分）（3）D（3分）19．（13分）（1）（6分）由A运动到B的过程中，滑块受力分析如图（a）所示。
（1分）F N＝mg FNF-F f ＝maF f＝μF NF f F 所以F-μmg＝ma （1分）解得：a＝（F-μmg）/m＝（15-0.5×20）/2 m/s2＝2.5m/s2 （2分）mg图（a）1 aL t22由匀变速直线运动公式2L 2×5解得：t＝＝s＝2s （1分）a 2.5（1分）v B＝at＝2.5×2m/s＝5m/s（2）（4分）由于BC段光滑，滑块在斜面BC上运动时只有重力做功，机械能守恒，设滑块动能与重力势能相等时，滑块速度为v，与B点的高度差为h。
（1分）4g 2R2R2R2R2R 2R2R 2R4× 1 m v B21 m v 2mgh 2 2 由机械能守恒定律得： （1分）1 m v2mgh2 由题意可知 1 m v B22mgh2所以 （1分）解得h ＝v B 2＝5210m ＝0.625m （1分）（3）（3分）滑块沿AB 运动，压力传感器的示数，大小等于滑块所受摩擦力的大小。
即T ＝μmg ＝0.5×20N ＝10 N （1分）当滑块沿平面向右运动时，力传感器受到挤压力示数为正值，即 T ＝10 N （1分）当滑块从斜面上滑回水平面向左运动时，力传感器受到拉力，示数为负，即T ＝－10 N （1分）20．（1）（3分）当金属棒a 以速度v 向下运动时，产生感应电动势 E ＝BLv通过b 棒的感应电流I ＝E/R 总＝BLv/2R （2分） 方向由P 指向Q（1分）（2）（4分）金属棒b 所受安培力：F b ＝BIL ＝B 2L 2v（1分） 金属棒b 受力分析如图（a ）（1分） F Nb 棒处于平衡状态，由平衡条件得： F N ＝mg+F b ，又F f ＝μF N TF f金属棒b 所受摩擦力：F f ＝μF N ＝μ（mg+B 2L 2v）（2分） F bmg （3）（4分）金属棒a 和两根金属线沿运动方向受力如图（ b ），F a 为图（a ）金属棒a 所受安培力，F f ＇为b 棒对金属线的摩擦力。
上海2017高三物理二模试卷(含答案)
（A ） （B ）（D ）（C ）2016学年第二学期高三物理教学质量检测试卷考生注意：1．答题前，务必在试卷与答题纸上填写学校、姓名、准考证号。
2．试卷满分100分，考试时间60分钟。
3．本考试分设试卷和答题纸。
试卷包括三大部分，第一部分为单项选择题，第二部分为填空题，第三部分为综合题。
4．作答必须涂或写在答题纸上相应的位置，在试卷上作答无效。
一、单项选择题（共40分，1至8题每小题3分，9至12题每小题4分。
每小题只有一个正确选项）1．气体温度由－20℃升高到27℃，用热力学温标表示是升高了 （A ）47K（B ）320K（C ）226K（D ）280K2．将激光束照在如图所示的双缝上，在光屏上观察到的现象是下图中的3．如图所示，在演示光电效应的实验中，用弧光灯发出的紫外光照射锌板，发现与锌板导线相连接的验电器的指针张开一个角度。
则用下列电磁波照射锌板也一定能使验电器指针张开的是 （A ）可见光 （B ）γ射线 （C ）红外光（D ）无线电波4．下列行星中有与地球类似的坚硬岩石外壳的是 （A ）土星（B ）金星（C ）海王星（D ）天王星5．决定放射性元素衰变快慢的是（A ）环境温度的高低（B ）容器内压强的大小（C ）放射源质量的多少（D ）核内部自身的因素6．一气泡从湖底上升到湖面，若温度保持不变，此过程中气泡中气体 （A ）分子的平均动能变大（B ）分子的平均动能变小 （C ）分子间的作用力变大（D ）分子间的作用力变小 7．磁通量的单位Wb 用基本单位可表示为 （A ）kg A·s（B ）kg·m 2A·s 2 （C ）kg·m 2A （D ）kgA·s28．两个物体从t =0时刻起先后开始做自由落体运动，同时落地，则正确描述它们运动的v-t 图是 9．如图，水平直线表示电场中的一条电场线，A 、B 为电场线上的两点。
一负点电荷仅在电场力作用下，从静止开始由A 向B 做匀加速运动。
2017年上海市杨浦区高考物理二模试卷和答案
2016年江苏省泰州市高考物理一模试卷一、单项选择题，本题共6小题，每小题3分，共18分，每小题只有一个选项符合题意．1．（3分）一质量为m的人站在观光电梯内的磅秤上，电梯以0.1g的加速度加速上升h高度，在此过程中（）A．磅秤的示数等于mg B．磅秤的示数等于0.1mgC．人的动能增加了0.9mgh D．人的机械能增加了1.1mgh2．（3分）如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd．当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是（）A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离3．（3分）如图所示，一物块受到一个水平力F作用静止于斜面上，此力F的方向与斜面平行，如果将力F撤去，下列对物块的描述正确的是（）A．物块将沿斜面下滑B．物块受到的摩擦力变大C．物块立即获得加速度D．物块所受的摩擦力方向改变4．（3分）如图所示路线，已知电源电动势为E，内阻为r，R0为固定电阻，当滑动变阻器R的触头向上移动时，下列论述不正确的是（）A．灯泡L一定变亮 B．伏特表的示数变小C．安培表的示数变小D．R0消耗的功率变小5．（3分）在竖直方向的匀强磁场中，水平放置一个面积不变的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，取线圈中磁场B的方向向上为正，当磁场中的磁感应强度B随时间t如图乙变化时，下列图中能正确表示线圈中感应电流变化的是（）A．B．C．D．6．（3分）如图所示，一物体在水平恒力作用下沿光滑的水平面做曲线运动，当物体从M点运动到N点时，其速度方向恰好改变了90°，则物体在M点到N点的运动过程中，物体的动能将（）A．不断增大B．不断减小C．先减小后增大D．先增大后减小二、多项选择题．本题共5小题，每小题得4分，共计20分，每小题有多个选项符合题意．全部选对得4分，选对但不全的得2分，错选或不答的得0分．7．（4分）载人飞船绕地球做匀速圆周运动．已知地球半径为R0，飞船运行的轨道半径为KR0，地球表面的重力加速度为g0，则飞船运行的（）A．加速度是K2g0B．加速度是C．角速度是D．角速度是8．（4分）如图甲，一理想变压器原副线圈的匝数比为2：1，原线圈的电压随时间变化规律如图乙所示，副线圈电路中接有灯泡，额定功率为22W；原线圈电路巾接有电压表和电流表．现闭合开关，灯泡正常发光．若用U和I分别表示此时电压表和电流表的读数，则（）A．灯泡的额定电压为l10VB．副线圈输出交流电的频率为50HzC．U=220V，I=0.2AD．原线圈输入电压的瞬时表达式为u=220sin100πtV9．（4分）如图所示的电路中，电源电动势为E，内阻r不能忽略．R1和R2是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的．从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是（）A．I1开始较大而后逐渐变小B．I1开始很小而后逐渐变大C．I2开始很小而后逐渐变大D．I2开始较大而后逐渐变小10．（4分）如图（a）所示，质量相等的a、b两物体，分别从斜面上的同一位置A由静止下滑，经B点的水平面上滑行一段距离后停下．不计经过B点时的能量损失，用传感器采集到它们的速度﹣时间图象如图（b）所示，下列说法正确的是（）A．a在斜面上滑行的加速度比b的大B．a在水平面上滑行的距离比b的短C．a与斜面间的动摩擦因数比b的小D．a与水平面间的动摩擦因数比b的大11．（4分）如图甲所示，Q1、Q2还两个固定的点电荷，一带负电的试探电荷仅在电场力作用下以初速度v a沿两点电荷连线的中垂线从a点向上运动，其v﹣t 图象如图乙所示，下列说法正确的是（）A．两点电荷一定都带负电，但电量不一定相等B．两点电荷一定都带负电，且电量一定相等C．t1、t2两时刻试探电荷在同一位置D．t2时刻试探电荷的电势能最大三、简答题：本题共2小题，共计20分，请将解答填写在答题卡相应的位置．12．（8分）为了“探究加速度与力、质量的关系”，现提供如图甲所示的实验装置：（1）以下实验操作正确的是．A．将木板不带滑轮的一端适当垫高，使小车在砝码及砝码盘牵引下恰好做匀速运动B．调节滑轮的高度，使细线与木板平行C．先接通电源后释放小车D．试验中小车的加速度越大越好（2）在实验中，得到一条如图乙所示的纸带，已知相邻计数点间的时间间隔为T=0.1s，且间距s1、s2、s3、s4、s5、s6已量出，则小车加速度a=m/s2（结果保留两位有效数字）；（3）有一组同学保持小车及车中的砝码质量一定，探究加速度a与所受外力F 的关系，他们在轨道水平和倾斜两种情况下分别做了实验，得到了两条a﹣F图线．如图丙所示，图线是在轨道倾斜情况下得到的（选填“①”或“②”）：小车及车中的砝码总质量m=kg．13．（12分）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：（1）用游标为20分度的卡尺测量其长度如图1，由图可知其长度L=mm；（2）用螺旋测微器测量其直径如图2，由图可知其直径D=mm；（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图3，则该电阻的阻值R=Ω．（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1（量程0～10mA，内阻约50Ω）电流表A2（量程0～50mA，内阻约30Ω）电压表V1（量程0～3V，内阻约30kΩ）电压表V2（量程0～15V，内阻约50kΩ）直流电源E（电动势4V，内阻不计）滑动变阻器R1（阻值范围0～50Ω，允许通过的最大电流0.5A）开关S、导线若干．为使实验误差较小，要求测得多组数据进行分析，请在图4中画出测量的电路图，并标明所用器材的代号．四、计算题：本共4小题，共计62分．解答时请写出必要的文字说明、方程式和主要演算步骤．只写出最后答案的不得分，有数值计算的题，答案中必须明确写出数值和单位．14．（14分）如图所示，倾角为α=30°的光滑固定斜面，斜面上相隔为d=8m平行虚线MN与PQ间有大小为B=0.1T的匀强磁场，方向垂直斜面向下．一质量为m=0.1kg，电阻为R=0.2Ω，边长L=1m的正方形单匝纯电阻金属线圈，线圈cd边从距PQ上方x=2.5m处由静止释放沿斜面下滑进入磁场，切ab边刚要离开磁场时线圈恰好做匀速运动，重力加速度g=10m/s2．求：（1）cd边刚进入磁场时，线圈的速度v1；（2）线圈进入磁场的过程中，通过ab边的电量q；（3）线圈通过磁场的过程中，ab边产生的热量Q．15．（15分）预警雷达探测到敌机在20000m上空水平匀速飞行，立即启动质量m=100kg的防空导弹，导弹的火箭发动机在制导系统控制下竖直向下喷气，使导弹由静止以a=10g（g=10m/s2）的加速度竖直向上匀加速上升至5000m高空，喷气方向立即变为与竖直方向成θ角（cosθ=）斜向下，导弹做曲线运动，直至击中敌机．假设导弹飞行过程中火箭推力大小恒定，且不考虑导弹质量变化及空气阻力，导弹可视为质点．试求：（1）火箭喷气产生的推力；（2）导弹从发射到击中敌机所用的时间；（3）导弹击中敌机时的动能．16．（16分）如图所示，一压缩的轻弹簧左端固定，右端与一滑块相接触但不连接，滑块质量为m，与水平地面间的动摩擦因数为0.1，A点左侧地面光滑，AB 的长度为5R，现将滑块由静止释放，滑块运动到A点时弹簧恢复原长，以后继续向B点滑行，并滑上光滑的半径为R的光滑圆弧BC，在C点正上方有一离C 点高度也为R的旋转平台，沿平台直径方向开有两个离轴心距离相等的小孔P、Q，旋转时两孔均能达到C点的正上方．若滑块滑过C点后进入P孔，又恰能从Q孔落下，已知物体通过B点时对地面的压力为9mg．求：（1）滑块通过B点时的速度v B；（2）弹簧释放的弹性势能E p；（3）平台转动的角速度ω应满足什么条件．17．（17分）在竖直面内建立直角坐标系，曲线y=位于第一象限的部分如图，在曲线上不同点以初速度v0向x轴负方向水平抛出质量为m，带电量为+q的小球，小球下落过程中都会通过坐标原点，之后进入第三象限的匀强电场和匀强磁场区域，磁感应强度为B=T，方向垂直纸面向里，小球恰好做匀速圆周运动，并在做圆周运动的过程中都能打到y轴负半轴上（已知重力加速度为g=10m/s2、=102C/kg）．求：（1）第三象限的电场强度大小及方向；（2）沿水平方向抛出的初速度v0；（3）为使所有的小球都打到y轴负半轴，所加磁场区域的最小面积．2016年江苏省泰州市高考物理一模试卷参考答案与试题解析一、单项选择题，本题共6小题，每小题3分，共18分，每小题只有一个选项符合题意．1．（3分）一质量为m的人站在观光电梯内的磅秤上，电梯以0.1g的加速度加速上升h高度，在此过程中（）A．磅秤的示数等于mg B．磅秤的示数等于0.1mgC．人的动能增加了0.9mgh D．人的机械能增加了1.1mgh【解答】解：A、根据牛顿第二定律得：F﹣mg=ma解得：F=mg+ma=1.1mg，即磅秤的示数等于1.1mg，故AB错误；C、根据动能定理得：△E K=W合=mah=0.1mgh，故C错误；D、人上升h，则重力做功为﹣mgh，可知重力势能增大mgh，动能增加0.1mgh，则机械能增大了1.1mgh，故D正确．故选：D2．（3分）如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd．当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是（）A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离【解答】解：根据右手螺旋定则知，直线电流下方的磁场方向垂直纸面向里，电流增强时，磁场增强，根据楞次定律得，回路中的感应电流为abdc，根据左手定则知，ab所受安培力方向向右，cd所受安培力向左，即ab和cd相向运动，相互靠近．故C正确，A、B、D错误．故选：C．3．（3分）如图所示，一物块受到一个水平力F作用静止于斜面上，此力F的方向与斜面平行，如果将力F撤去，下列对物块的描述正确的是（）A．物块将沿斜面下滑B．物块受到的摩擦力变大C．物块立即获得加速度D．物块所受的摩擦力方向改变【解答】解：物体受重力、支持力、拉力及摩擦力而处于平衡，重力可分解为垂直于斜面及沿斜面的两个力；垂直斜面方向受力平衡，而沿斜面方向上有拉力重力的分子及摩擦力而处于平衡；故摩擦力应与拉力与重力分力的合力平衡；如图所示：当F撤去后，垂直斜面方向上受力不变，而沿斜面方向上只有重力的分力存在，很明显重力的分力小于刚才的合力，故物体不会发生滑动；此时的摩擦力仍为静摩擦力，方向沿斜面向上；故A、B、C错误，D正确；故选D．4．（3分）如图所示路线，已知电源电动势为E，内阻为r，R0为固定电阻，当滑动变阻器R的触头向上移动时，下列论述不正确的是（）A．灯泡L一定变亮 B．伏特表的示数变小C．安培表的示数变小D．R0消耗的功率变小【解答】解：AB、当R的滑动触点向上滑移动时，R变小，外电路总电阻变小，由闭合电路欧姆定律知，总电流I变大，电源的内电压变大，则路端电压变小，因此伏特表读数变小．灯泡L的电压减小，则灯L一定变暗．故A错误，B正确．CD、电路中并联部分电压变小，通过L的电流减小，而总电流增大，则安培表A 的读数变大，R0消耗的功率变大．故C、D错误．本题选不正确的，故选：ACD5．（3分）在竖直方向的匀强磁场中，水平放置一个面积不变的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，取线圈中磁场B的方向向上为正，当磁场中的磁感应强度B随时间t如图乙变化时，下列图中能正确表示线圈中感应电流变化的是（）A．B．C．D．【解答】解：在0﹣s内，根据法拉第电磁感应定律，=．根据楞次定律，感应电动势的方向与图示箭头方向相反，为负值；在﹣T内，根据法拉第电磁感应定律，E′=n==2E，所以感应电流是之前的2倍．再根据楞次定律，感应电动势的方向与图示方向相反，为负值．故A正确，B、C、D错误．故选A．6．（3分）如图所示，一物体在水平恒力作用下沿光滑的水平面做曲线运动，当物体从M点运动到N点时，其速度方向恰好改变了90°，则物体在M点到N点的运动过程中，物体的动能将（）A．不断增大B．不断减小C．先减小后增大D．先增大后减小【解答】解：其速度方向恰好改变了90°，可以判断恒力方向应为向右偏M方向，与初速度的方向夹角要大于90°小于180°才能出现末速度与初速度垂直的情况，因此恒力先做负功，当达到速度与恒力方向垂直后，恒力做正功，动能先减小后增大．所以C正确．故选C二、多项选择题．本题共5小题，每小题得4分，共计20分，每小题有多个选项符合题意．全部选对得4分，选对但不全的得2分，错选或不答的得0分．7．（4分）载人飞船绕地球做匀速圆周运动．已知地球半径为R0，飞船运行的轨道半径为KR 0，地球表面的重力加速度为g0，则飞船运行的（）A．加速度是K2g0B．加速度是C．角速度是D．角速度是【解答】解：A、根据万有引力定律，引力提供向心力，则有：G；而黄金代换公式：GM=g0R02，联立上两式，解得：a n=，故A错误，B正确；C、根据万有引力定律，引力提供向心力，则有：；且GM=g0R02，解得：角速度ω=，故C正确，D错误；故选：BC．8．（4分）如图甲，一理想变压器原副线圈的匝数比为2：1，原线圈的电压随时间变化规律如图乙所示，副线圈电路中接有灯泡，额定功率为22W；原线圈电路巾接有电压表和电流表．现闭合开关，灯泡正常发光．若用U和I分别表示此时电压表和电流表的读数，则（）A．灯泡的额定电压为l10VB．副线圈输出交流电的频率为50HzC．U=220V，I=0.2AD．原线圈输入电压的瞬时表达式为u=220sin100πtV【解答】解：A、有效值为：U==220V，副线圈的电压为：U2=U1=110V，则A正确．B、原线圈的频率为f=，变压器不会改变频率，故B正确，C、副线圈电流为：I2==0.2A，原线圈的电流为：I1=I1=0.1A，则C错误．D、ω=2πf=100π，瞬时表达式为：u=220sin100πtV，故D正确故选：ABD9．（4分）如图所示的电路中，电源电动势为E，内阻r不能忽略．R1和R2是两个定值电阻，L是一个自感系数较大的线圈．开关S原来是断开的．从闭合开关S到电路中电流达到稳定为止的时间内，通过R1的电流I1和通过R2的电流I2的变化情况是（）A．I1开始较大而后逐渐变小B．I1开始很小而后逐渐变大C．I2开始很小而后逐渐变大D．I2开始较大而后逐渐变小【解答】解：开关S闭合瞬间，L相当于断路，通过R1的电流I1较大，通过R2的电流I2较小；当稳定后L的自感作用减弱，通过R1的电流I1变小，通过R2的电流I2变大，故AC正确BD错误．故选：AC10．（4分）如图（a）所示，质量相等的a、b两物体，分别从斜面上的同一位置A由静止下滑，经B点的水平面上滑行一段距离后停下．不计经过B点时的能量损失，用传感器采集到它们的速度﹣时间图象如图（b）所示，下列说法正确的是（）A．a在斜面上滑行的加速度比b的大B．a在水平面上滑行的距离比b的短C．a与斜面间的动摩擦因数比b的小D．a与水平面间的动摩擦因数比b的大【解答】解：A、由乙图图象斜率可知a做加速运动时的加速度比b做加速时的加速度大，故A正确；B、物体在水平面上的运动是匀减速运动，a从t1时刻开始，b从t2时刻开始．由图象与坐标轴围成的面积表示位移可知，a在水平面上做匀减速运动的位移比b 在水平面上做匀减速运动的位移大，故B错误；C、物体在斜面上运动的加速度为，因为a的加速度大于b的加速度，所以a与斜面间的动摩擦因数比b的小，故C 正确；D、物体在水平面上运动的加速度为，因为a的加速度小于b的加速度，所以a与水平面间的动摩擦因数比b的小，故D错误故选：AC11．（4分）如图甲所示，Q1、Q2还两个固定的点电荷，一带负电的试探电荷仅在电场力作用下以初速度v a沿两点电荷连线的中垂线从a点向上运动，其v﹣t 图象如图乙所示，下列说法正确的是（）A．两点电荷一定都带负电，但电量不一定相等B．两点电荷一定都带负电，且电量一定相等C．t1、t2两时刻试探电荷在同一位置D．t2时刻试探电荷的电势能最大【解答】解：A、由图乙可知，试探电荷先向上做减速运动，再反向向下做加速运动，说明粒子受到的电场力应先向下后向上，故两点电荷一定都带正电；由于电场线只能沿竖直方向，故两个点电荷带电量一定相等；故AB错误；C、根据速度图象的斜率表示加速度，知t1、t2两时刻试探电荷的加速度不同，所受的电场力不同，所以不可能在同一位置．故C错误．D、t 2时刻试探电荷的速度为零，动能为零，根据能量守恒定律可知试探电荷的电势能最大．故D正确．故选：D三、简答题：本题共2小题，共计20分，请将解答填写在答题卡相应的位置．12．（8分）为了“探究加速度与力、质量的关系”，现提供如图甲所示的实验装置：（1）以下实验操作正确的是BC．A．将木板不带滑轮的一端适当垫高，使小车在砝码及砝码盘牵引下恰好做匀速运动B．调节滑轮的高度，使细线与木板平行C．先接通电源后释放小车D．试验中小车的加速度越大越好（2）在实验中，得到一条如图乙所示的纸带，已知相邻计数点间的时间间隔为T=0.1s，且间距s1、s2、s3、s4、s5、s6已量出，则小车加速度a=0.33m/s2（结果保留两位有效数字）；（3）有一组同学保持小车及车中的砝码质量一定，探究加速度a与所受外力F 的关系，他们在轨道水平和倾斜两种情况下分别做了实验，得到了两条a﹣F图线．如图丙所示，图线①是在轨道倾斜情况下得到的（选填“①”或“②”）：小车及车中的砝码总质量m=0.5kg．【解答】解：（1）A、平衡摩擦力就是让小车在无拉力的作用下做匀速直线运动，让重力沿斜面的分力等于小车受到的摩擦力．所以平衡时应为：将不带滑轮的木板一端适当垫高，在不挂钩码的情况下使小车恰好做匀速运动，故A错误；B、为了使绳子拉力代替小车受到的合力，需要调节滑轮的高度，使细线与木板平行，故B正确；C、使用打点计时器时，先接通电源后释放小车，故C正确；D、试验中小车的加速度不是越大越好，加速度太大，纸带打的点太少，不利于测量，故D错误．故选：BC（2）由匀变速运动的规律得：s4﹣s1=3aT2s5﹣s2=3aT2s6﹣s3=3aT2联立得：（s4+s5+s6）﹣（s1+s2+s3）=9aT2解得：a===0.33m/s2，（3）由图象可知，当F=0时，a≠0．也就是说当绳子上没有拉力时小车就有加速度，该同学实验操作中平衡摩擦力过大，即倾角过大，平衡摩擦力时木板的右端垫得过高．所以图线①是在轨道右侧抬高成为斜面情况下得到的．根据F=ma得a﹣F图象的斜率k=，由a﹣F图象得图象斜率k=2，所以m=0.5kg．故答案为：（1）BC；（2）0.33；（3）①，0.513．（12分）某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：（1）用游标为20分度的卡尺测量其长度如图1，由图可知其长度L=50.15 mm；（2）用螺旋测微器测量其直径如图2，由图可知其直径D= 4.699mm；（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图3，则该电阻的阻值R=300Ω．（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R电流表A1（量程0～10mA，内阻约50Ω）电流表A2（量程0～50mA，内阻约30Ω）电压表V1（量程0～3V，内阻约30kΩ）电压表V2（量程0～15V，内阻约50kΩ）直流电源E（电动势4V，内阻不计）滑动变阻器R1（阻值范围0～50Ω，允许通过的最大电流0.5A）开关S、导线若干．为使实验误差较小，要求测得多组数据进行分析，请在图4中画出测量的电路图，并标明所用器材的代号．【解答】解；（1）游标卡尺的读数为：L=50mm+3×0.05mm=50.15mm；（2）螺旋测微器的读数为：D=4.5mm+19.9×0.01mm=4.699（4.700±0.001）；（3）欧姆表的读数为：R=30×10Ω=300Ω；（4）根据电源的电动势为4V可知电压表应选择；由于通过待测电阻的最大电流为===13mA，所以电流表应选择；由于待测电阻满足，所以电流表应用外接法；由于实验要求能测多组数据，所以变阻器应采用分压式接法，电路图如图所示：故答案为：（1）50.15；（2）4.699；（3）300；（4）如图四、计算题：本共4小题，共计62分．解答时请写出必要的文字说明、方程式和主要演算步骤．只写出最后答案的不得分，有数值计算的题，答案中必须明确写出数值和单位．14．（14分）如图所示，倾角为α=30°的光滑固定斜面，斜面上相隔为d=8m平行虚线MN与PQ间有大小为B=0.1T的匀强磁场，方向垂直斜面向下．一质量为m=0.1kg，电阻为R=0.2Ω，边长L=1m的正方形单匝纯电阻金属线圈，线圈cd边从距PQ上方x=2.5m处由静止释放沿斜面下滑进入磁场，切ab边刚要离开磁场时线圈恰好做匀速运动，重力加速度g=10m/s2．求：（1）cd边刚进入磁场时，线圈的速度v1；（2）线圈进入磁场的过程中，通过ab边的电量q；（3）线圈通过磁场的过程中，ab边产生的热量Q．【解答】解：（1）导线框沿斜面向下运动：解得：（2）导线进入磁场通过ab棒的电量：联立得：==0.5C（3）导线框离开磁场时：解得：由能量守恒有：代入数据：解得：则ab边产生的热量为：答：（1）cd边刚进入磁场时，线圈的速度为5m/s；（2）线圈进入磁场的过程中，通过ab边的电量q为0.5C；（3）线圈通过磁场的过程中，ab边产生的热量Q为15．（15分）预警雷达探测到敌机在20000m上空水平匀速飞行，立即启动质量m=100kg的防空导弹，导弹的火箭发动机在制导系统控制下竖直向下喷气，使导弹由静止以a=10g（g=10m/s2）的加速度竖直向上匀加速上升至5000m高空，喷气方向立即变为与竖直方向成θ角（cosθ=）斜向下，导弹做曲线运动，直至击中敌机．假设导弹飞行过程中火箭推力大小恒定，且不考虑导弹质量变化及空气阻力，导弹可视为质点．试求：（1）火箭喷气产生的推力；（2）导弹从发射到击中敌机所用的时间；（3）导弹击中敌机时的动能．【解答】解：（1）对导弹，由牛顿第二定律得F﹣mg=ma解得火箭喷气产生的推力F=m（g+a）=100×（10+100）N=11mg=1.1×104N （2）导弹竖直向上做匀加速直线运动的过程，有=h1，得t1==s=10s推力改变方向后，由于Fcosθ=11mg×=mg所以导弹在竖直方向上作匀速运动，运动时间为t2=又v y=at1=100×10=1000m/s，H=20000m联立解得t2=15s=t1+t2=25s故t总（3）在5000m高处之后，导弹在竖直方向作匀速运动，水平方向作匀加速运动，则水平方向有Fsinθ=ma x，sinθ==解得a x==20m/s2；导弹击中飞机时水平分速度为v x=a x t2=300m/s则导弹击中飞机时的动能为E k==1.85×108J答：（1）火箭喷气产生的推力是1.1×104N；（2）导弹从发射到击中敌机所用的时间是25s；（3）导弹击中敌机时的动能是1.85×108J．16．（16分）如图所示，一压缩的轻弹簧左端固定，右端与一滑块相接触但不连接，滑块质量为m，与水平地面间的动摩擦因数为0.1，A点左侧地面光滑，AB 的长度为5R，现将滑块由静止释放，滑块运动到A点时弹簧恢复原长，以后继续向B点滑行，并滑上光滑的半径为R的光滑圆弧BC，在C点正上方有一离C 点高度也为R的旋转平台，沿平台直径方向开有两个离轴心距离相等的小孔P、Q，旋转时两孔均能达到C点的正上方．若滑块滑过C点后进入P孔，又恰能从Q孔落下，已知物体通过B点时对地面的压力为9mg．求：（1）滑块通过B点时的速度v B；（2）弹簧释放的弹性势能E p；（3）平台转动的角速度ω应满足什么条件．【解答】解：（1）物体经过B点做圆周运动，由牛顿第二定律可得：即：，解得：（2）物体由静止释放到B点，根据动能定理可得：又由功能关系W=E P解得：即E P=4.5mgR（3）滑块从B点开始运动后机械能守恒，设滑块到达P处时速度为V P．则由机械能守恒定律得解得：滑块穿过P孔后再回到平台时间：要想实现上述过程，必须满足ωt=（2n+1）π解得：答：（1）滑块通过B点时的速度为；（2）弹簧释放的弹性势能为4.5mgR；。

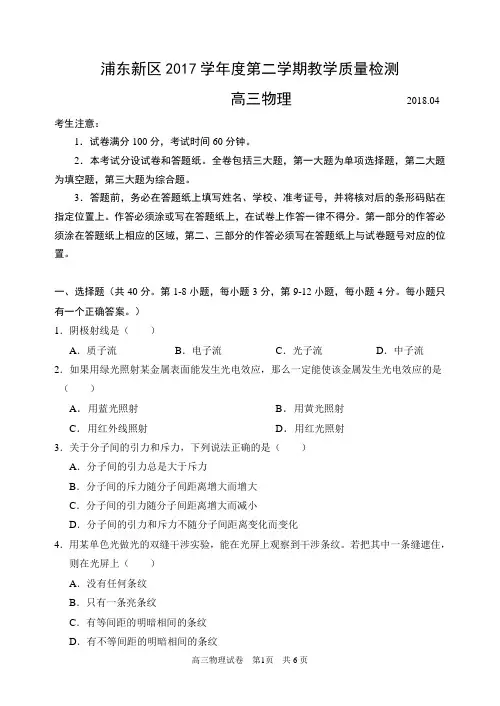

浦东新区2017学年度第二学期教学质量检测高三物理(二模)
浦东新区2017学年度第二学期教学质量检测高三物理2018.04 考生注意：1．试卷满分100分，考试时间60分钟。
2．本考试分设试卷和答题纸。
全卷包括三大题，第一大题为单项选择题，第二大题为填空题，第三大题为综合题。
3．答题前，务必在答题纸上填写姓名、学校、准考证号，并将核对后的条形码贴在指定位置上。
作答必须涂或写在答题纸上，在试卷上作答一律不得分。
第一部分的作答必须涂在答题纸上相应的区域，第二、三部分的作答必须写在答题纸上与试卷题号对应的位置。
一、选择题（共40分。
第1-8小题，每小题3分，第9-12小题，每小题4分。
每小题只有一个正确答案。
）1．阴极射线是（）A．质子流B．电子流C．光子流D．中子流2．如果用绿光照射某金属表面能发生光电效应，那么一定能使该金属发生光电效应的是（）A．用蓝光照射B．用黄光照射C．用红外线照射D．用红光照射3．关于分子间的引力和斥力，下列说法正确的是（）A．分子间的引力总是大于斥力B．分子间的斥力随分子间距离增大而增大C．分子间的引力随分子间距离增大而减小D．分子间的引力和斥力不随分子间距离变化而变化4．用某单色光做光的双缝干涉实验，能在光屏上观察到干涉条纹。
若把其中一条缝遮住，则在光屏上（）A．没有任何条纹B．只有一条亮条纹C．有等间距的明暗相间的条纹D．有不等间距的明暗相间的条纹5．如图所示是查德威克发现中子的装置示意图，由天然放射性元素钋（Po ）放射出的粒子流A 轰击铍（Be ）时会产生粒子流B ，用粒子流B 轰击石蜡时，会打出质子流C ，图中粒子流A 是（ ） A ．中子流B ．α射线C ．β射线D ．γ射线6．一列简谐横波沿x 轴正方向传播，若a 、b 两质点的平衡位置坐标分别为x a =3m 、x b =5m ，当质点a 的加速度最大时，质点b （ ） A ．加速度最小 B ．速度最小 C ．位移最小 D ．振幅最小7．某物体沿水平方向做直线运动，其v -t 图像如图所示，规定向右为正方向，则（ ）A ．在0～1s 内，物体做匀加速运动B ．在1s ～2s 内，物体向左运动C ．在1s ～3s 内，物体的加速度不变D ．在2s 末，物体回到出发点8．如图所示，实线表示电场线，虚线表示带正电粒子只受电场力作用的运动轨迹，粒子先经过M 点，后经过N 点，则（ ） A ．M 点的电势高于N 点的电势 B ．M 点的电场强度大于N 点的电场强度C．粒子在M 点的速度大于在N 点的速度 D ．电场力对粒子做负功9．如图所示，当木板从图示位置缓慢转至水平位置的过程中，物块相对木板静止，则（ ） A ．物块受到的支持力逐渐减小 B ．物块受到的摩擦力逐渐增大 C ．物块受到的合外力逐渐减小 D ．木板对物块的作用力保持不变v /(m·s -1)t /s10．如图所示，细绳一端系在小球O 上，另一端固定在天花板上A 点，轻质弹簧一端与小球连接，另一端固定在竖直墙上B 点，小球处于静止状态。

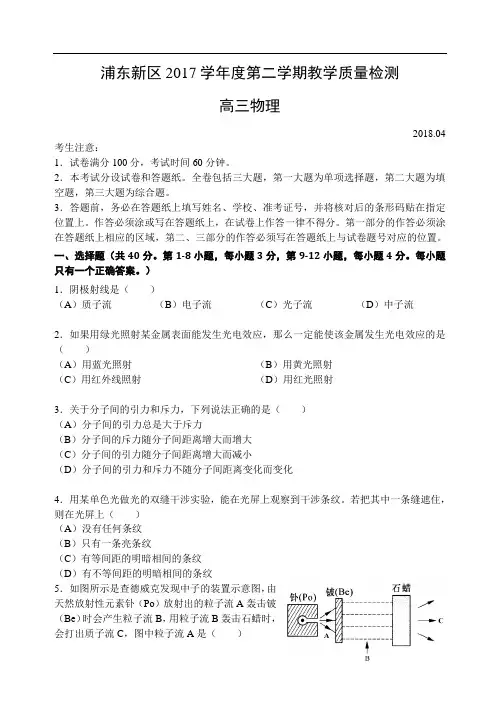

最新上海市浦东新区高三物理二模试卷资料
浦东新区2017学年度第二学期教学质量检测高三物理2018.04 考生注意：1．试卷满分100分，考试时间60分钟。
2．本考试分设试卷和答题纸。
全卷包括三大题，第一大题为单项选择题，第二大题为填空题，第三大题为综合题。
3．答题前，务必在答题纸上填写姓名、学校、准考证号，并将核对后的条形码贴在指定位置上。
作答必须涂或写在答题纸上，在试卷上作答一律不得分。
第一部分的作答必须涂在答题纸上相应的区域，第二、三部分的作答必须写在答题纸上与试卷题号对应的位置。
一、选择题（共40分。
第1-8小题，每小题3分，第9-12小题，每小题4分。
每小题只有一个正确答案。
）1．阴极射线是（）（A）质子流（B）电子流（C）光子流（D）中子流2．如果用绿光照射某金属表面能发生光电效应，那么一定能使该金属发生光电效应的是（）（A）用蓝光照射（B）用黄光照射（C）用红外线照射（D）用红光照射3．关于分子间的引力和斥力，下列说法正确的是（）（A）分子间的引力总是大于斥力（B）分子间的斥力随分子间距离增大而增大（C）分子间的引力随分子间距离增大而减小（D）分子间的引力和斥力不随分子间距离变化而变化4．用某单色光做光的双缝干涉实验，能在光屏上观察到干涉条纹。
若把其中一条缝遮住，则在光屏上（）（A）没有任何条纹（B）只有一条亮条纹（C）有等间距的明暗相间的条纹（D）有不等间距的明暗相间的条纹5．如图所示是查德威克发现中子的装置示意图，由天然放射性元素钋（Po）放射出的粒子流A轰击铍（Be）时会产生粒子流B，用粒子流B轰击石蜡时，会打出质子流C，图中粒子流A是（）（A ）中子流（B）α射线（C）β射线（D）γ射线6．一列简谐横波沿x轴正方向传播，若a、b两质点的平衡位置坐标分别为x a=3m、x b=5m，当质点a的加速度最大时，质点b（）（A）加速度最小（B）速度最小（C）位移最小（D）振幅最小7．某物体沿水平方向做直线运动，其v-t图像如图所示，规定向右为正方向，则（）（A）在0～1s内，物体做匀加速运动（B）在1s～2s内，物体向左运动（C）在1s～3s内，物体的加速度不变（D）在2s末，物体回到出发点8．如图所示，实线表示电场线，虚线表示带正电粒子只受电场力作用的运动轨迹，粒子先经过M点，后经过N点，则（）（A）M点的电势高于N点的电势（B）M点的电场强度大于N点的电场强度（C）粒子在M点的速度大于在N点的速度（D）电场力对粒子做负功9．如图所示，当木板从图示位置缓慢转至水平位置的过程中，物块相对木板静止，则（）（A）物块受到的支持力逐渐减小（B）物块受到的摩擦力逐渐增大（C）物块受到的合外力逐渐减小（D）木板对物块的作用力保持不变10．如图所示，细绳一端系在小球O上，另一端固定在天花板上A点，轻质弹簧一端与小球连接，另一端固定在竖直墙上B点，小球处于静止状态。
2017上海高三二模物理20题
2017上海高三二模物理20题崇明20．（15分）如图所示，足够长的光滑水平平行金属轨道宽0.4l =m ，处于垂直轨道平面向下的匀强磁场中，磁感应强度0.5B =T ．轨道右端接入一灯L ，已知L 上标有“2V 、1W ”字样（设灯电阻保持不变），左端有根金属棒搁在水平轨道上，金属棒质量0.2m =kg ，在一平行于轨道平面的外力F 作用下，从静止开始向右做匀加速直线运动，加速度2a =m/s 2．除灯电阻外不考虑其他地方的电阻． （1）画出金属棒运动过程中流过灯L 的电流方向； （2）经过多长时间灯L 达到正常发光？正常发光时外力F 大小？（3）当灯L 达到正常发光后，撤去外力，则金属棒做什么运动？奉贤20.（16分）如图所示，平行导轨置于同一水平面上，导轨间距为L ，左端接电阻R 。
导轨内存在竖直向上的磁感应强度为B 的有界匀强磁场，其边界MNPQ 为一个边长为a 的正方形，正方形的边与导轨成45°。
以M 点为原点，沿MP 建x 轴。
一根质量为m 的光滑金属杆（电阻忽略不计）垂直搁在导轨上，在沿x 轴拉力F 的作用下，从M 点处以恒定速度v 沿x 轴正方向运动。
问：（1）金属杆在何处产生的感应电流最大，并求出最大感应电流I m ，在图中电阻R 上标出感应电流方向；（2）请计算说明金属杆运动过程中拉力F 与位置坐标x 的关系。
（第20题图） BLaal b虹口 20．（16分）如图（甲）所示，倾角α=30°、宽度L =0.5m 、电阻不计的光滑金属轨道足够长，在轨道的上端连接阻值R =1.0Ω的定值电阻，金属杆MN 的电阻r =0.5Ω，质量m =0.16kg ，整个装置处于垂直轨道平面向下的匀强磁场中。
将金属杆由静止开始释放，在计算机屏幕上同步显示出电流i 和时间t 的关系如图（乙）所示，已知t =3.2s 之后电流渐近于某个恒定的数值，杆与轨道始终保持垂直，0~3.2s 内金属杆下滑的距离s =11m 。

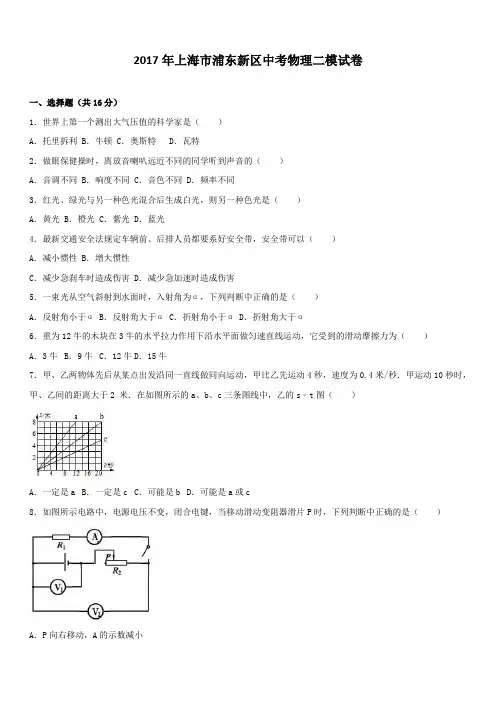

上海市浦东新区中考物理二模试卷及答案.doc
2017年上海市浦东新区中考物理二模试卷一、选择题（共16分）1．世界上第一个测出大气压值的科学家是（）A．托里拆利 B．牛顿 C．奥斯特D．瓦特2．做眼保健操时，离放音喇叭远近不同的同学听到声音的（）A．音调不同 B．响度不同 C．音色不同 D．频率不同3．红光、绿光与另一种色光混合后生成白光，则另一种色光是（）A．黄光 B．橙光 C．紫光 D．蓝光4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以（）A．减小惯性 B．增大惯性C．减少急刹车时造成伤害 D．减少急加速时造成伤害5．一束光从空气斜射到水面时，入射角为α，下列判断中正确的是（）A．反射角小于α B．反射角大于α C．折射角小于α D．折射角大于α6．重为12牛的木块在3牛的水平拉力作用下沿水平面做匀速直线运动，它受到的滑动摩擦力为（）A．3牛B．9牛C．12牛D．15牛7．甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动4秒，速度为0.4米/秒．甲运动10秒时，甲、乙间的距离大于2 米．在如图所示的a、b、c三条图线中，乙的s﹣t图（）A．一定是a B．一定是c C．可能是b D．可能是a或c8．如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（）A．P向右移动，A的示数减小B．P向左移动，V1的示数增大C．无论P向哪侧移动，V1与V2示数的差值增大D．无论P向哪侧移动，V2与A示数的比值不变二、填空题（共23分）9．某共享单车的车锁内加装了GPS模块，车与卫星之间通过（选填“声波”或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分能转化为能．10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度（选填“升高”或“降低”），其内能（选填“减少”或“增加”），这是通过方式改变的（选填“热传递”或“做功”）．11．如图所示，用滑轮匀速提升物体．滑轮（选填“A”或“B”）可以等效为等臂杠杆．若物体的重力G均为20牛，不计摩擦和滑轮重力，力F B为牛．当物体上升2米的过程中，力F A所做的功是焦．12．在如图中，小明踢球后球向上运动，此现象主要表明力可以改变物体的（选填“形状”或“运动状态”）；若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，则此时足球受到的合力大小为牛，方向．13．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦．则通过导体的电流为安，此时导体两端的电压为伏．当该导体两端的电压为0伏时，导体的电阻为欧．14．在如图所示的电路中，除电阻R1、R2可能存在断路故障外，其它元件均完好．请根据下列要求，写出查找故障的操作方法及相应可观察到的现象．（1）查找R1是否断路：，若，则R1完好．（2）查找R2是否断路：，若，则R2断路．15．原子非常微小，星系极其宏大，但两者却又许多惊人的相似，某同学搜集了碳原子和太阳系的一些信息，整理在下表中．请根据表中的信息回答：原子星系原子直径约10﹣10米太阳系直径约1016米原子核体积约占原子总体积的太阳体积约占太阳系总体积的原子核质量占原子总质量的99.97% 太阳质量占太阳系总质量的99.87%（1）原子内部的场景可类比为星系中行星绕着恒星运转．（2）原子核或恒星的体积占总体积的比例极小，．三、作图题（共7分）16．重6牛的物体静止在水平地面上，用力的图示法在图中画出地面对它的支持力F．17．在图中，根据给出的入射光线，分别画出通过透镜后相应的折射光线．18．根据图中通电螺线管的N极，标出小磁针的N极和电源的正、负极．四、计算题（共26分）19．2千克水温度升高50℃时，求水吸收的热量[水的比热容为4.2×103焦/（千克•℃）]．20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水平地面的压力和压强．21．如图（a）所示电路中，电源电压12伏保持不变，电阻R1=5欧，滑动变阻器R2标有“20Ω 1.5A”字样．闭合电键后：（1）若通过R1的电流为0.8安，求此时R1两端的电压及电路的总电阻．（2）请通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置，能否使电压表指针分别指在图（b）所示位置处．22．盛有水的柱形容器置于水平地面上，现有一个棱长分别为0.1米、0.1米和0.3米的实心长方体金属块A，将A 平放入容器中后，A浸没在水中，如图所示（图中水面位置未画出）．（1）求A所受浮力的大小．（2）若A的质量为8.1千克，求A的密度．（3）若容器的内底面积为0.05米2，现将A由原平放改成竖放在水中，求容器底受到水的压强变化量的范围．五、实验题（共18分）23．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于状态，电流表要联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变（选填“同一”或“不同”）导体两端的．24．小华做“验证阿基米德原理”的实验中，用图（a）所示的溢杯和小桶收集石块排开的水，他的实验过程分别如图（b）、（c）、（d）、（e）所示．（1）图（c）所示，是小华在使用测量石块的．（2）若图中四个测量值F1、F2、F3、F4满足关系式，该原理将得到验证．（3）以下关于实验过程中的操作，会影响验证结果的是．A．图（a）中溢杯内未盛满水．B．图（b）中小桶内有少量水．C．图（d）中石块未浸没水中．25．小周和小孙在学习了凸透镜成像知识后，进一步合作探究凸透镜成实像时像距的变化规律．每次实验时，她们先在光具座上固定好发光物体和光屏的位置，然后通过移动凸透镜位置，使光屏上得到清晰的像．表一、表二记录了她们通过实验及运算获得的数据．表一（焦距12cm）序号物屏距离（cm）物距（cm）像距（cm）像距和物距的差值（cm）1 75 15 60 452 52 19 33 143 49 22 27 54 45 无法得到清晰的像表二（焦距15cm）序号物屏距离（cm）物距（cm）像距（cm）像距和物距的差值（cm）5 90 19 71 526 69 22 47 257 61 28 33 58 57 无法得到清晰的像（1）分析比较表一（或表二）中像距随物距变化的关系可初步得出：同一凸透镜成实像时，．（2）分析比较序号中的数据可初步得出：不同凸透镜成实像且物距相同时，凸透镜的焦距越大，像距也越大．（3）分析比较表一（或表二）中像距和物距的差值随物屏距离变化的关系可初步得出：同一凸透镜成实像时，．（4）基于（3）的初步结论，并结合序号4（或8）的现象进行推理，请写出一条合理的推理结论：凸透镜成实像时，．26．甲同学要测定标有“4.5V”字样小灯泡的电功率，乙同学要测定一个未知电阻的阻值，他们分别选取了电源电压、滑动变阻器规格等完全相同的两套实验器材．他们都正确连接电路并规范地进行实验．闭合电键，他们各自将数据记录在表三、表四的序号1中．接着他们移动变阻器滑片的位置．又记录了两组数据在表格中（未全）．其中甲同学在读取序号2的数据时，滑恰好在变阻器的中点处，又记录了两组数据在表格中（未全）．其中甲同学在读数序号2的数据时，滑片恰好在变阻器的中点处（连入电路的阻值为最大值的一半）；乙同学的读取序号3的数据时，滑片处在变阻器的另一端．表三（甲同学）序号物理量电压（伏）电流（安）功率（瓦）1 2.0 0.16 0.322 4.53 5.5 0.24 1.32表四（乙同学）序号物理量电压（伏）电流（安）电阻（欧）1 3.0 0.14 21.42 5.5 0.26 21.23 0.46（1）表三序号3中灯泡的亮度比正常发光时（选填“亮”或“暗”）．表四中进行3次实验的目的是为了（选填“寻找普通规律”或“减小误差”）．（2）表三种所确定额数据是、，表四中所缺的数据是、．2017年上海市浦东新区中考物理二模试卷参考答案与试题解析一、选择题（共16分）1．世界上第一个测出大气压值的科学家是（）A．托里拆利 B．牛顿 C．奥斯特D．瓦特【考点】8E：大气压强的存在．【分析】托里拆利实验第一次测出了大气压值，托里拆利是意大利科学家．【解答】解：托里拆利是历史上第一个测出大气压值的是意大利的科学家，利用一根玻璃管测出了大气压所能支持的水银柱的高度，即760mm．故答案为：A．2．做眼保健操时，离放音喇叭远近不同的同学听到声音的（）A．音调不同 B．响度不同 C．音色不同 D．频率不同【考点】9G：响度与振幅的关系．【分析】音调指声音的高低，是由物体振动的频率决定的；响度指声音的强弱，是由物体振动的振幅决定的，还与距离发声体的远近有关；音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同．【解答】解：（1）做眼保健操时，声音的振动频率不变，所以离放音喇叭远近不同的同学听到声音的音调相同，故AD错误；（2）声音的响度跟发声体的振幅（振动的幅度）和距离发声体的远近有关，距离发声体越近，响度越大，距离发声体越远，响度越小，因此离放音喇叭远近不同的同学听到声音的响度不同．故B正确；（3）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同，眼保健操时，放音喇叭的音色不变，故C错误．故选B．3．红光、绿光与另一种色光混合后生成白光，则另一种色光是（）A．黄光 B．橙光 C．紫光 D．蓝光【考点】AQ：色光的三原色和颜料的三原色．【分析】红、绿、蓝三种色光按不同比例可以混合成任何彩色光，被称为光的三原色．【解答】解：光的三原色是红、绿、蓝．红、绿、蓝三种色光按不同比例可以混合成任何彩色光，三种等比例混合可得到白光．故选D．4．最新交通安全法规定车辆前、后排人员都要系好安全带，安全带可以（）A．减小惯性 B．增大惯性C．减少急刹车时造成伤害 D．减少急加速时造成伤害【考点】6L：惯性．【分析】一切物体都有保持原来运动状态的性质，叫惯性，惯性大小只与物体的质量有关；先分析车辆在遇到紧急情况时，人和车的运动状态，然后根据任何物体都有保持原来运动状态的性质进行分析即可解决．【解答】解：AB、惯性大小只与物体的质量有关，与物体的运动状态等无关，因此使用安全带不能减小或增大惯性，故AB错误；CD、当车辆行驶过程中遇到紧急情况刹车时，人由于惯性会向前倾，容易撞到车前挡风玻璃等造成伤害，而安全带可以在很大程度上减少急刹车时造成伤害．故C正确、D错误．故选C．5．一束光从空气斜射到水面时，入射角为α，下列判断中正确的是（）A．反射角小于α B．反射角大于α C．折射角小于α D．折射角大于α【考点】A7：光的反射定律；AK：光的折射规律．【分析】水面相当于平面镜，能反射光，水又是透明的，能对光发生折射．根据光的反射定律和折射规律回答．【解答】解：当光从空气斜射到水面时，同时发生反射和折射现象，反射角等于入射角，折射角小于入射角．故选C．6．重为12牛的木块在3牛的水平拉力作用下沿水平面做匀速直线运动，它受到的滑动摩擦力为（）A．3牛B．9牛C．12牛D．15牛【考点】6T：二力平衡条件的应用．【分析】匀速直线运动的物体和静止的物体受到平衡力作用，根据平衡力条件进行判断．【解答】解：木块在水平面上进行匀速直线运动时，木块水平方向上受到拉力和滑动摩擦力作用，这两个力是平衡力，大小相等，所以滑动摩擦力大小为3N．故选A．7．甲、乙两物体先后从某点出发沿同一直线做同向运动，甲比乙先运动4秒，速度为0.4米/秒．甲运动10秒时，甲、乙间的距离大于2 米．在如图所示的a、b、c三条图线中，乙的s﹣t图（）A．一定是a B．一定是c C．可能是b D．可能是a或c【考点】68：速度与物体运动．【分析】由甲的速度和运动时间可知甲的运动路程，从而判断出甲的s﹣t图线，再根据甲乙运动时间关系，由图象找到另两个图线的路程分析比较．【解答】解：由题知，v甲=0.4m/s，所以甲运动10s通过的路程s甲=v甲t=0.4m/s×10s=4m，所以图象中b图线表示甲的s﹣t的图线；由a图线知，通过8m路程所用时间为12s，甲比乙先运动4s，即乙运动的时间为6s，由图知s a=4m，与甲车通过路程相等，故a不是乙的s﹣t图线；由c图线知，6s内通过距离小于2m，所以甲乙距离大于2m，符合题意，故c一定是乙的s﹣t图线，故选B．8．如图所示电路中，电源电压不变，闭合电键，当移动滑动变阻器滑片P时，下列判断中正确的是（）A．P向右移动，A的示数减小B．P向左移动，V1的示数增大C．无论P向哪侧移动，V1与V2示数的差值增大D．无论P向哪侧移动，V2与A示数的比值不变【考点】IZ：电路的动态分析．【分析】由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R1两端的电压，电流表A测电路中的电流．根据滑片的移动可知先得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的电压特点和欧姆定律判断V1与V2示数的差值的变化，根据欧姆定律判断电压表V2与电流表A的示数之比的变化．【解答】解：由电路图可知，R1与R2串联，电压表V1测电源电压，电压表V2测R1两端的电压，电流表测电路中的电流．A、当滑动变阻器的滑片P向右移动时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表A的示数变大，故A错误；B、当滑动变阻器的滑片P向左移动时，由于电压表V1测电源电压，电源电压不变，所以V1的示数不变，故B错误；C、由于V1的示数不变，根据U=IR可知滑片P向左移动时电流变小，R1两端的电压变小，则V1与V2示数的差值是变大；滑片P向右移动时电流变大，R1两端的电压变大，所以V1与V2示数的差值变小，故C错误；D、由I=可知，V2与A示数的比值为R1的阻值，所以无论P向哪侧移动，电压表V2与电流表A的示数之比不变，故D正确．故选D．二、填空题（共23分）9．某共享单车的车锁内加装了GPS模块，车与卫星之间通过无线电波（选填“声波”或“无线电波”）建立实时定位，模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．【考点】D2：电磁波的传播；J2：电功的实质．【分析】卫星通信、无线电视、无线广播、手机、GPS系统都是利用电磁波工作的．模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．【解答】解：GPS接收器通过接收卫星发射的信号，实现对车辆的精确定位，卫星向GPS接收器传送信息依靠的是电磁波（无线电波），模块的用电依靠车上的自发电装置提供，该装置将自行车运动的一部分机械能转化为电能．故答案为：无线电波；机械；电．10．汽油内燃机工作在压缩冲程时，汽缸内气体的温度升高（选填“升高”或“降低”），其内能增加（选填“减少”或“增加”），这是通过做功方式改变的（选填“热传递”或“做功”）．【考点】G9：做功改变物体内能．【分析】改变内能有两种方式：即做功和热传递，内燃机的一个工作循环有四个冲程，即吸气冲程、压缩冲程、做功冲程、排气冲程；压缩冲程即进气门和排气门都关闭，活塞由上向下运动，压缩空气做功，使气缸内气体内能增加温度升高．【解答】解：在压缩冲程中，活塞由上向下压缩气缸内的空气，即对空气做功，使得空气的内能增加，温度升高，这是通过做功的方式改变了气缸内物质的内能．故答案为：升高；增加；做功．11．如图所示，用滑轮匀速提升物体．滑轮 A （选填“A”或“B”）可以等效为等臂杠杆．若物体的重力G均为20牛，不计摩擦和滑轮重力，力F B为10 牛．当物体上升2米的过程中，力F A所做的功是40 焦．【考点】EC：功的计算；7V：定滑轮及其工作特点；7Z：动滑轮拉力的计算．【分析】（1）定滑轮的实质是等臂杠杆，不能省力，但可以改变力的方向；（2）动滑轮的实质是动力臂为阻力臂二倍的杠杆，省一半力，但不能改变力的方向；（3）不计摩擦和滑轮重力，根据F=G求出F B的大小，根据W=Fs求出F A所做的功．【解答】解：（1）由图可知，A是定滑轮，其实质是等臂杠杆，不能省力；（2）B是动滑轮，其实质是动力臂为阻力臂二倍的杠杆，可以省一半的力，不计摩擦和滑轮重力，则B中绳子的拉力：F B=G=×20N=10N；（3）当物体上升2米的过程中，A中绳子的拉力F A=G=20N，绳端向下移动的距离s A=h A=2m，力F A所做的功：W A=F A s A=20N×2m=40J．故答案为：A；10；40．12．在如图中，小明踢球后球向上运动，此现象主要表明力可以改变物体的运动状态（选填“形状”或“运动状态”）；若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，则此时足球受到的合力大小为 5.2 牛，方向竖直向下．【考点】6W：力的合成与应用；6F：力的作用效果．【分析】（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变．②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化．（2）同直线上的二力合成，若力分方向相同，则合力大小等于二力之和，方向与二力的方向相同．【解答】解：（1）小明踢球后球向上运动，球的运动方向和速度均发生变化；此现象主要表明力可以改变物体的运动状态．（2）若足球的重力为4.2牛，某一时刻受到竖直向下的阻力为1牛，两个力的方向相同；则此时足球受到的合力大小为：F=G+f=4.2N+1N=5.2N，方向竖直向下；故答案为：运动状态；5.2；竖直向下．13．在10秒内通过某导体横截面的电荷量为5库，电流所做的功为15焦．则通过导体的电流为0.5 安，此时导体两端的电压为 3 伏．当该导体两端的电压为0伏时，导体的电阻为 6 欧．【考点】IH：欧姆定律的应用．【分析】（1）知道10秒内通过某导体横截面的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出导体两端的电压，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过导体的电流：I===0.5A，由W=UIt=UQ可得，导体两端的电压：U===3V，由I=可得，导体的电阻：R===6Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当该导体两端的电压为0伏时，导体的电阻仍为6Ω不变．故答案为：0.5；3；6．14．在如图所示的电路中，除电阻R1、R2可能存在断路故障外，其它元件均完好．请根据下列要求，写出查找故障的操作方法及相应可观察到的现象．（1）查找R1是否断路：闭合S1，断开S2，若电流表有示数，则R1完好．（2）查找R2是否断路：先闭合S1再闭合S2，若电流表示数保持不变，则R2断路．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】由图知，两电阻并联，电流表测干路中电流．（1）若R1完好，则该支路应有电流，若R1断路，电路中无电流，由此分析解答；（2）要将R2连入电路必须闭合S1，若断开S2，只有R1接入电路中，若闭合S2，两电阻并联，根据电流表测的是干路电流，根据电流表示数的变化情况可判断R2是否断路．【解答】解：由图知，电阻R1、R2并联，电流表测干路中电流．（1）为了查找R1是否断路应闭合S1，断开S2，此时电路中只有R1连入电路中，若电流表有示数说明R1完好，若电流表无示数说明R1断路；（2）先闭合S1，电路中只有R1连入电路中，电流表测其电流，再闭合S2，两电阻并联，电流表测干路的电流，根据串联电路特点，若R2完好，电流表示数将变大；若R2断路，则电流表仍测R1的电流，示数保持不变．故答案为：（1）闭合S1，断开S2；电流表有示数；（2）先闭合S1再闭合S2；电流表示数保持不变．15．原子非常微小，星系极其宏大，但两者却又许多惊人的相似，某同学搜集了碳原子和太阳系的一些信息，整理在下表中．请根据表中的信息回答：原子星系原子直径约10﹣10米太阳系直径约1016米原子核体积约占原子总体积的太阳体积约占太阳系总体积的原子核质量占原子总质量的99.97% 太阳质量占太阳系总质量的99.87%（1）原子内部电子绕着原子核旋转的场景可类比为星系中行星绕着恒星运转．（2）原子核或恒星的体积占总体积的比例极小，但原子核或恒星的质量占总质量的比例却极大．【考点】32：原子的核式模型．【分析】根据所了解的太阳系和原子结构模型进行解答．【解答】解：（1）在原子中，原子核居于中心，核外电子绕着原子核高速旋转，在星系中行星绕着恒星运转，因此原子内部电子绕着原子核旋转的场景可类比为星系中行星绕着恒星运转．（2）在原子中，原子核占总体积的比例极小，但质量占原子的大部分，核外电子的质量很小，在太阳系中，太阳位于中心，恒星质量也占了太阳系的质量的大部分．故答案为：（1）电子绕着原子核旋转；（2）但原子核或恒星的质量占总质量的比例却极大．三、作图题（共7分）16．重6牛的物体静止在水平地面上，用力的图示法在图中画出地面对它的支持力F．【考点】6H：力的示意图．【分析】力的图示是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点；静止在水平面上的物体，受到竖直向下的重力和竖直向上的支持力作用，并且重力和支持力是一对平衡力，因此由二力平衡的条件可得，支持力的大小等于重力的大小，即6N【解答】解：先选一段线段，大小表示3N，然后过物体与地面接触的中心位置，做竖直向上、大小为6N的支持力．如图所示：17．在图中，根据给出的入射光线，分别画出通过透镜后相应的折射光线．【考点】B6：透镜的光路图．【分析】根据入射光线的特点，利用凸透镜的三条特殊光线作图．【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变，如图所示：18．根据图中通电螺线管的N极，标出小磁针的N极和电源的正、负极．【考点】CV：通电螺线管的极性和电流方向的判断．【分析】①知道通电螺线管的N极，根据磁极间的相互作用判断出小磁针的磁极．②根据右手定则判断出电流的方向，确定电源的正负极．【解答】解：①由图可知，通电螺线管的左端为N极，则其右端为S极，根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的右端为S极，左端为N极．②根据安培定则，伸出右手使大拇指指向螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极．如图所示：四、计算题（共26分）19．2千克水温度升高50℃时，求水吸收的热量[水的比热容为4.2×103焦/（千克•℃）]．【考点】GG：热量的计算．【分析】知道水的质量、比热容和温度变化，利用Q吸=cm△t求水吸收的热量．【解答】解：水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J．答：水吸收的热量为4.2×105J．20．质量为1千克的木块置于水平地面上，木块的底面积为0.01米2，求木块对水平地面的压力和压强．【考点】86：压强的大小及其计算．【分析】水平面上的物体，对水平面产生的压力大小与重力大小相等，根据p=解题．【解答】解：质量为1千克的木块置于水平地面上，其对水平面产生的压力大小为：F=G=mg=1kg×9.8N/kg=9.8N；对水平面产生的压强为：p===980Pa．答：木块对水平地面的压力为9.8N，压强为980Pa．21．如图（a）所示电路中，电源电压12伏保持不变，电阻R1=5欧，滑动变阻器R2标有“20Ω 1.5A”字样．闭合电键后：（1）若通过R1的电流为0.8安，求此时R1两端的电压及电路的总电阻．（2）请通过计算说明：在电路安全前提下，选择电压表不同的量程时，通过移动变阻器滑片的位置，能否使电压表指针分别指在图（b）所示位置处．【考点】IH：欧姆定律的应用．【分析】（1）由图知，两电阻串联，电压表测R2两端电压，由欧姆定律计算R1两端的电压及电路的总电阻（2）根据电压表选不同量程读出其示数，由串联电路特点和欧姆定律计算电路中电流和变阻器连入阻值，根据电路特点和变阻器规格分析判断．【解答】解：（1）由电路图知，R1与R2串联，电压表测R2两端电压，由I=可得R1两端的电压：U1=IR1=0.8A×5Ω=4V；电路的总电阻：R===15Ω；（2）由滑动变阻器规格知，它的最大值20Ω，通过它的电流最大为1.5A，串联电路中电流处处相等，所以电路的最大电流为1.5A．。
2020届上海市浦东新区2017级高三下学期期中二模考试理科综合物理试卷及答案
2020届浦东新区2017级高三下学期期中二模考试理科综合物理试卷2020.05★祝考试顺利★考生注意：1．试卷共5页,满分100分,考试时间60分钟。
2．本考试分设试卷和答题纸。
全卷包括三部分,第一部分为单项选择题,第二部分为填空题,第三部分为综合题。
3．答题前,务必在答题纸上填写姓名、学校、准考证号,并将核对后的条形码贴在指定位置上。
作答必须涂或写在答题纸上,在试卷上作答一律不得分。
第一部分的作答必须涂在答题纸上相应的区域,第二、三部分的作答必须写在答题纸上与试卷题号对应的位置。
一、选择题（共40分。
第1-8小题,每小题3分,第9-12小题,每小题4分。
每小题只有一个正确答案。
）1．下列物理量中属于标量的是（A）电流（B）速度（C）加速度（D）磁感应强度2．如图所示的链式反应中,重核裂变时放出的可以使裂变不断进行下去的粒子是（A）中子（B）质子（C）α粒子（D）β粒子3．用单色光做双缝干涉实验,屏上出现了明暗相间的条纹,则（A）中间的亮条纹宽,两侧的亮条纹越来越窄（B）中间的亮条纹窄,两侧的亮条纹越来越宽（C）遮住一条缝后,屏上仍有明暗相间的条纹（D）若改用白光做实验,不能获得干涉条纹4．在光电效应实验中,用单色光照射某种金属表面,有光电子逸出,光电子的最大初动能取决于入射光的（A）频率（B）照射时间（C）强度（D）光子数目5．我们可以用“F=－F '”表示某一物理规律,该规律是（A）牛顿第一定律（B）牛顿第二定律（C）牛顿第三定律（D）万有引力定律6．如图所示,体操运动员在保持该姿势的过程中,以下说法中错误的是（A）环对人的作用力保持不变（B）当运动员双臂的夹角变小时,运动员会相对轻松一些（C）环对运动员的作用力与运动员受到的重力是一对平衡力（D）运动员所受重力的反作用力是环对运动员的支持力7．如图所示为等量异种点电荷的电场线,A、B两点的电场强度分别为E A、E B,电势分别为φ、φB,下列叙述中正确的是A（A）E A< E B,φA<φB（B）E A < E B,φA>φB。
2017届上海市浦东新区高三物理二模卷(含答案)
2017届上海市浦东新区高三物理二模卷(含答案)浦东新区2016学年第二学期教学质量检测高三物理试卷2017.4 本试卷共6页，满分100分，考试时间60分钟。
全卷包括三大题，第一大题为单项选择题，第二大题为填空题，第三大题为综合题。
一、选择题（共40分，1-8题每小题3分，9-12题每小题4分。
每小题只有一个正确选项）1.原来不带电的锌板与验电器相连，用紫外线照射锌板，验电器指针张开一个角度，如图所示。
这时（）A. 锌板带负电，验电器指针带正电B. 锌板带负电，验电器指针带负电C. 锌板带正电，验电器指针带正电D. 锌板带正电，验电器指针带负电2.白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光在空气中的（）A. 传播速度不同B. 强度不同C. 振动方向不同D. 波长不同3.卢瑟福 粒子散射实验装置如图所示，荧光屏和显微镜一起转至图中的A、B、C、D四个位置时，相同时间在荧光屏上观察到的闪光次数（）A. 在A位置最多B. 在B位置最多C. 在C位置最少D. 在D位置观察不到闪光4.如图所示，质量为m的物体放在水平地面上，受到与水平方向成θ角的拉力F作用保持静止，则（）A. 物体对地面的压力等于mgB. 物体对地面的压力等于()+mg FθsinC. 物体对地面的摩擦力等于cosFθD. 物体对地面的摩擦力等于sinFθ5.如图所示，当条形磁铁沿线圈轴线ab从左向右穿过线圈的过程中，线圈受到的磁场力方向（）A. 始终向左B. 始终向右C. 先向左后向右D. 先向右后向左6.下列实验中，有一个实验的物理思想方法与其它三个不同，这个实验是（）A. 图a用油膜法估测分子直径B. 图b用铁屑模拟条形磁铁周围的磁感线分布C. 图c用头发屑悬浮在蓖麻油里模拟两个等量异种点电荷电场线分布D. 图d用大量钢珠连续落在台秤上，用台秤显示的持续压力来说明气体7.如图所示，在洗衣机脱水桶转动时，衣服紧贴在匀速转动的圆筒内壁上随圆筒转动而不掉下来，则衣服（）A. 所需向心力由摩擦力提供B. 所需的向心力由弹力提供C. 只受重力、摩擦力的作用D. 只受重力、弹力、摩擦力和向心力的作用8.将一小球从地面以初速度v竖直向上抛出，不计空气阻力，则小球（）A. 上升的时间与v成正比B. 上升的最大高度与v成正比C. 上升过程的平均速度小于下落过程的平均速度D. 上升过程的加速度与下落过程的加速度方向相反9.甲、乙两汽车在同一平直公路上行驶，它们的v t 图像如图所示，则（）A. 在t时刻，甲、乙两车位移相同1B. 在1t时刻，甲、乙两车加速度方向相反C. 在01t:时间内，汽车乙的位移逐渐减小D. 在01t:时间内，汽车甲的加速度逐渐增大10.质量为1.0kg的物体，从距地面4.5m高处由静止释放，下落过程中所受空气阻力恒为1.0N，g取102m/s。
上海市浦东新区高考物理二模试卷(解析版)
SYS201310282031一、选择题详细信息1. 难度：中等下列射线在真空中的速度与光速相同的是（）A．阴极射线B．α射线C．β射线D．γ射线SYS20131028203详细信息2. 难度：中等如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是（）A．B．C．D．SYS20131028203详细信息3. 难度：中等关于固体和液体的性质，以下说法正确的是（）A．液体分子没有固定的平衡位置，与晶体微观结构类似B．液体分子没有固定的平衡位置，与非晶体微观结构类似C．固体分子有固定的平衡位置，与非晶体微观结构类似D．固体分子有固定的平衡位置，与晶体微观结构不同SYS20131028203详细信息4. 难度：中等在酒精灯的照射下，竖直平面内的肥皂膜表面可看到彩色条纹；通过狭缝观察发光的白炽灯也会看到彩色条纹．这两种现象（）A．都是光的衍射现象B．都是光的干涉现象C．前者是光的干涉现象，后者是光的衍射现象D．前者是光的衍射现象，后者是光的干涉现象SYS20131028203详细信息5. 难度：中等分子太小，不能直接观察，我们可以通过墨水的扩散现象来认识分子的运动．在下面所给出的四个研究实例中，采用的研究方法与上述认识分子运动的方法最相似的是（）A．利用磁感线描述磁场B．把两个力等效为一个力C．通过灯泡发光来确定电路中存在电流D．在质量不变的条件下研究加速度与合外力的关系SYS20131028203详细信息6. 难度：中等一定质量理想气体的状态变化如图所示，则该气体（）A．状态b的压强大于状态c的压强B．状态a的压强大于状态b的压强C．从状态c到状态d，体积减小D．从状态a到状态c，温度不变SYS20131028203详细信息7. 难度：中等如图所示，一偏心轮绕垂直纸面的轴O匀速转动，a和b是轮上质量相等的两个质点，则偏心轮转动过程中a、b两质点（）A．角速度大小相同B．线速度大小相同C．向心加速度大小相同D．向心力大小相同SYS20131028203详细信息8. 难度：中等下列关于放射性元素半衰期的说法中，正确的是（）A．压强增大，半衰期变短B．同种放射性元素在化合物中的半衰期比单质中长C．Rn的半衰期为3.8天，4g Rn经过7.6天就只剩1gD．P的半衰期为14天，若有4个P原子核，经过28天就只剩1个SYS20131028203详细信息9. 难度：中等一个门电路的两个输入端A、B与输出端Z的波形如图所示，则可知该门电路是（）A．“与”门B．“或”门C．“与非”门D．“或非”门SYS20131028203详细信息10. 难度：中等一辆普通家用小轿车的阻力系数（汽车所受阻力与重力的比值）为0.25，当该小轿车在高速公路上（最高限速为120km/h）正常匀速行驶时发动机的功率约为（）A．80WB．800WC．8kWD．80kWSYS20131028203详细信息11. 难度：中等在如图所示的电场中，一点电荷+q沿电场线方向运动，其电势能随位移变化的关系最接近于下图中的（）A．B．C．D．SYS20131028203详细信息12. 难度：中等某人站在三楼阳台上，同时以10m/s的速率抛出两个小球，其中一个球竖直上抛，另一个球竖直下抛，它们落地的时间差为△t；如果该人站在六楼阳台上，以同样的方式抛出两个小球，它们落地的时间差为△t′．不计空气阻力，△t′和△t相比较，有（）A．△t′＜△tB．△t′=△tC．△t′＞△tD．无法判断SYS20131028203详细信息13. 难度：中等关于热现象的说法，正确的是（）A．热量不可能由低温物体传给高温物体而不发生其他变化B．气体压强越大，气体分子的平均动能就越大C．外界对气体做功，气体的内能一定增加D．温度升高，物体内每个分子的热运动速率都增大SYS20131028203详细信息14. 难度：中等竖直悬挂的轻弹簧下连接一个小球，用手托起小球，使弹簧处于压缩状态，如图所示．则迅速放手后（）A．小球开始向下做匀加速运动B．弹簧恢复原长时小球加速度为零C．小球运动到最低点时加速度小于gD．小球运动过程中最大加速度大于gSYS20131028203详细信息15. 难度：中等如图所示，一定质量的空气被水银封闭在静置于竖直平面内的U型玻璃管中，右管上端开口且足够长，右管内水银面比左管内水银面低△h，能使△h变大的原因是（）A．环境温度降低或者大气压强增大B．环境温度升高或者大气压强减小C．环境温度升高或者U型玻璃管自由下落D．环境温度升高或者沿管壁向右管内加水银SYS20131028203详细信息16. 难度：中等如图所示，粗糙水平桌面上有一粗细均匀的导线制成的矩形线圈ABCD，其左侧外上方有一条形磁铁，磁铁不动时，线圈的AB边和CD边对桌面的压力均为N．当磁铁竖直向下运动到虚线位置的过程中（线圈始终不动）（）A．AB边对桌面的压力大于N，CD边对桌面的压力小于NB．AB边对桌面的压力小于N，CD边对桌面的压力大于NC．AB边和CD边对桌面的压力都大于ND．AB边和CD边对桌面的压力都小于NSYS20131028203详细信息17. 难度：中等下列叙述中符合物理学史实的是（）A．查德威克通过α粒子轰击铍核的实验发现了中子B．开普勒在前人观察研究的基础上总结出了行星运动的三大定律C．奥斯特发现了电流的磁效应并总结出了电磁感应定律D．爱因斯坦为了解释光电效应的实验规律提出了光子说SYS20131028203详细信息18. 难度：中等如图所示，倾斜的平行导轨处在匀强磁场中，导轨上、下两边的电阻分别为R1=3Ω和R2=6Ω，金属棒ab的电阻R3=4Ω，其余电阻不计．则金属棒ab沿着粗糙的导轨加速下滑的过程中（）A．安培力对金属棒做功等于金属棒机械能的减少量B．重力和安培力对金属棒做功之和大于金属棒动能的增量C．R1和R2发热功率之比P1：P2=1：2D．R1、R2和R3产生的焦耳热之比Q1：Q2：Q3=2：1：6SYS20131028203详细信息19. 难度：中等如图所示，实线是沿x轴传播的一列简谐横波在t=0时刻的波形图，质点P恰在平衡位置，虚线是这列波在t=0.2s时刻的波形图．已知该波的波速是0.8m/s，则下列说法正确的是（）A．这列波可能是沿x轴正方向传播的B．t=0时，x=4 cm处质点P的速度沿y轴负方向C．质点P在0.6s时间内经过的路程为0.32mD．质点P在0.4s时刻速度方向与加速度方向相同SYS20131028203详细信息20. 难度：中等如图所示电路中的电源为恒流源，它能够提供持续的定值电流．当滑动变阻器的滑动触头向上滑动时，下面说法正确的是（）A．电压表读数减小，电流表的读数增大B．电压表读数增加，电流表的读数减小C．电压表的读数变化值与电流表的读数变化值之比不变D．电压表的读数变化值与电流表的读数变化值之比增大SYS201310282032二、填空题详细信息21. 难度：中等力的分解在实际生活中有很多应用．如图所示为门锁关门时的示意图，锁舌尖角为37°，此时锁壳碰锁舌的力为40N，锁舌表面较光滑，摩擦不计，则关门时弹簧正处于（选填“压缩”、“拉伸”或者“正好原长”）状态，此时弹簧的弹力为 N．（sin37°=0.6，cos37°=0.8）SYS20131028203详细信息22. 难度：中等A．若两颗人造卫星A和B绕地球做匀速圆周运动，角速度之比为8：1，则A 和B两颗卫星的轨道半径之比为，运动的速率之比为．B．质量为m1=5kg的小球在光滑水平面上以v1=3m/s的速度向右撞击静止的木块，撞击后小球和木块一起以v2=1m/s的速度向右运动，以小球的运动方向为正方向，则小球动量的改变量为kg•m/s，木块的质量为 kg．SYS20131028203详细信息23. 难度：中等如图所示，AB为匀质杆，其重为G，它与竖直墙面成α角．BC为支撑AB的水平轻杆．A、B、C三处均用铰链连接，且ABC位于竖直平面内．则BC杆对B 端铰链的作用力大小为，A端铰链对AB杆的作用力大小为．SYS20131028203详细信息24. 难度：中等如图所示电路中，电源电动势E=8V，内电阻r=4Ω，定值电阻R1=6Ω，R为最大阻值是40Ω的滑动变阻器．则在滑动变阻器左右滑动过程中，电压表的最大读数为 V，电源的最大输出功率为 W．SYS20131028203详细信息25. 难度：中等电磁流量计是一种测量导电液体流量的装置（单位时间里通过某一截面的液体体积，称为流量），其结构如图所示，矩形管道横截面的宽和高分别为L1=0.4m、L2=0.5m，上下两侧是导体材料，另两侧是绝缘材料，匀强磁场垂直于绝缘材料的两侧．当液体自右向左流过管道时，根据与管道上下两侧连接的电压表读数，可测得液体流量的大小．为了使电压表的示数1V即表示为流量1m3/s，磁感应强度为 T．液体流过管道时受到阻力作用，若阻力与管道的长度及液体的流速都成正比，即F=kxv，其中比例系数k=10N•s/m2．为使液体以v=2m/s的速度流过长x=100m的管道，左右两侧管口应施加的压强差为 Pa．SYS201310282033三、选择题详细信息26. 难度：中等（多选题）如图所示为卢瑟福发现质子的实验装置．M是显微镜，S是荧光屏，窗口F处装有银箔，氮气从阀门T充入，A是放射源．下列说法中正确的是．A．该实验的核反应方程为：He+N→O+HB．充入氮气前，调整银箔厚度，使S上见不到α 粒子引起的闪烁C．充入氮气前，调整银箔厚度，使S上能见到质子引起的闪烁D．充入氮气后，调整银箔厚度，使S上见不到质子引起的闪烁SYS201310282034四、填空题详细信息27. 难度：中等如图所示为某一个平抛运动实验装置，让小球从斜槽导轨的水平槽口抛出，利用安置在槽口的光电门传感器测量小球平抛运动的初速度v，利用安置在底板上的碰撞传感器测量小球的飞行时间t并显示在计算机屏幕上，落地点的水平距离d 由底座上的标尺读出．（1）（多选题）控制斜槽导轨的水平槽口高度h，让小球从斜槽的不同高度处滚下，以不同的速度冲出水平槽口在空中做平抛运动．以下说法正确的是（A）落地点的水平距离d与初速度v成正比（B）落地点的水平距离d与初速度v成反比（C）飞行时间t与初速度v成正比（D）飞行时间t与初速度v大小无关（2）小球从高为h的水平槽口抛出时初速度v，落地点的水平距离为d．如果小球的初速度变为1.25v，落地点的水平距离不变，那么水平槽口的高度应该变为 h．SYS20131028203详细信息28. 难度：中等某实验小组利用力传感器和光电门传感器探究“动能定理”．将力传感器固定在小车上，用不可伸长的细线通过一个定滑轮与重物G相连，力传感器记录小车受到拉力的大小．在水平轨道上A、B两点各固定一个光电门传感器，用于测量小车的速度v1和v2，如图所示．在小车上放置砝码来改变小车质量，用不同的重物G来改变拉力的大小，摩擦力不计．（1）实验主要步骤如下：①测量小车和拉力传感器的总质量M1，把细线的一端固定在力传感器上，另一端通过定滑轮与重物G相连，正确连接所需电路；次数M/kg |v22-v12|/m2s-2△E/J F/N W/J1 0.500 0.760 0.190 0.400 0.2002 0.500 1.65 0.413 0.840 0.4203 0.500 2.40 △E3 1.22 W34 1.00 2.40 1.20 2.42 1.215 1.00 2.84 1.42 2.86 1.43②将小车停在点C，由静止开始释放小车，小车在细线拉动下运动，除了光电门传感器测量速度和力传感器测量拉力的数据以外，还应该记录的物理量为；③改变小车的质量或重物的质量，重复②的操作．（2）右侧表格中M是M1与小车中砝码质量之和，△E为动能变化量，F是拉力传感器的拉力，W是F在A、B间所做的功．表中的△E3= ，W3= （结果保留三位有效数字）．SYS201310282035五、解答题详细信息29. 难度：中等为了用同一个DIS测量电路，不但能测量小灯泡的实际功率，还能测量电池组的电动势和内阻，设计了如图（a）所示的电路．其中被测小灯泡标注有“2.4V、0.3A”，共有四个滑动变阻器供实验中选用，其中：R1为“5Ω、1W”R2为“10Ω、0.5W”R3为“10Ω、4W”R4为“40Ω、4W”（1）为了“测量电池组的电动势和内阻”，用电压传感器和电流传感器测量的数据作出图线．闭合S1后测出的U-I图线如图（b）所示，根据图线可知电池组的内阻为______ Ω．（2）为了“测量小灯泡的实际功率与两端电压的变化关系”，根据图（b）所示，S2处于 ______ （选填“断开”或“闭合”）状态，滑动变阻器选用______ ．（3）如果将小灯泡两端的连接线断开，直接用多用表的欧姆挡测量其电阻，测得的数值为______ Ω．SYS20131028203详细信息30. 难度：中等如图（a）所示，一导热性能良好、内壁光滑的气缸水平放置，横截面积为S=2×10-3m2、质量为m=4kg厚度不计的活塞与气缸底部之间封闭了一部分气体，此时活塞与气缸底部之间的距离为24cm，在活塞的右侧12cm处有一对与气缸固定连接的卡环，气体的温度为300K，大气压强Pa．现将气缸竖直放置，如图（b）所示，取g=10m/s2．求：（1）活塞与气缸底部之间的距离；（2）加热到675K时封闭气体的压强．SYS20131028203详细信息31. 难度：中等如图所示，绝缘的光滑水平桌面高为h=1.25m、长为s=2m，桌面上方有一个水平向左的匀强电场．一个质量为m=2×10-3kg、带电量为q=+5.0×10-8C的小物体自桌面的左端A点以初速度vA=6m/s向右滑行，离开桌子边缘B后，落在水平地面上C点．C点与B点的水平距离x=1m，不计空气阻力，取g=10m/s2．（1）小物体离开桌子边缘B后经过多长时间落地？（2）匀强电场E多大？（3）为使小物体离开桌面边缘B后水平距离加倍，即x′=2x，某同学认为应使小物体带电量减半，你同意他的想法吗？试通过计算验证你的结论．SYS20131028203详细信息32. 难度：中等如图所示，一质量m=0.10kg、电阻R=0.10Ω的矩形金属框abcd由静止开始释放，竖直向下进入匀强磁场．已知磁场方向垂直纸面向内，磁感应强度B=0.50T，金属框宽L=0.20m，开始释放时ab边与磁场的上边界重合．经过时间t1，金属框下降了h1=0.50m，金属框中产生了Q1=0.45J的热量，取g=10m/s2．（1）求经过时间t1时金属框速度v1的大小以及感应电流的大小和方向；（2）经过时间t1后，在金属框上施加一个竖直方向的拉力，使它作匀变速直线运动，再经过时间t2=0.1s，又向下运动了h2=0.12m，求金属框加速度的大小以及此时拉力的大小和方向（此过程中cd边始终在磁场外）．（3）t2时间后该力变为恒定拉力，又经过时间t3金属框速度减小到零后不再运动．求该拉力的大小以及t3时间内金属框中产生的焦耳热（此过程中cd边始终在磁场外）．（4）在所给坐标中定性画出金属框所受安培力F随时间t变化的关系图线．SYS20131028203详细信息33. 难度：中等如图所示，高为0.3m的水平通道内，有一个与之等高的质量为M=1.2kg表面光滑的立方体，长为L=0.2m的轻杆下端用铰链连接于O点，O点固定在水平地面上竖直挡板的底部（挡板的宽度可忽略），轻杆的上端连着质量为m=0.3kg的小球，小球靠在立方体左侧．取g=10m/s2，sin37°=0.6，cos37°=0.8．（1）为了使轻杆与水平地面夹角α=37°时立方体平衡，作用在立方体上的水平推力F1应为多大？（2）若立方体在F2=4.5N的水平推力作用下从上述位置由静止开始向左运动，则刚要与挡板相碰时其速度多大？（3）立方体碰到挡板后即停止运动，而轻杆带着小球向左倒下碰地后反弹恰好能回到竖直位置，若小球与地面接触的时间为t=0.05s，则小球对地面的平均冲击力为多大？（4）当杆回到竖直位置时撤去F2，杆将靠在立方体左侧渐渐向右倒下，最终立方体在通道内的运动速度多大？。
2017年高三二模原子物理学,光学,宇宙,物理学史汇编专题汇编+参考答案+评分标准
上海市各区县2017届高三物理试题原子物理学，光学，宇宙，物理学史汇编（选择、填空）专题分类精编一、选择题1．（2017崇明二模第1题）下列波中，不属于电磁波的是（ ）（A ）X 射线 （B ）红外线 （C ）超声波 （D ）γ射线2．（2017崇明二模第2题）核反应方程9442Be He +→126C X +中的X 表示（A ）质子（B ）中子 （C ）光子 （D ）电子3．（2017奉贤二模第1题）力的单位N 用基本单位可表示为（ ）（A ） Pa·m 2（B ）A·m·T （C ）J/m （D ）kg·m/s 2 （B ）4．（2017奉贤二模第2题）下列电磁波光子能量最强的是（ ）（A ） 紫外线（B ）X 射线 （C ）可见光 （D ）红外线 （B ）5．（2017奉贤二模第3题）原子核23490Th 表示（ ）（A ）核外有90个电子 （B ）核内有234个质子（C ） 核内有144个中子（D ）核内有90个核子 （D ）6.（2017奉贤二模第5题）放射性元素发生β衰变时（ ）（A ）释放出电子，但核内不存在电子 （B ）释放出电子，说明核内存在电子（C ）释放出氦原子核，但核内不存在氦核 （D ）释放出氦原子核，说明核内存在氦核7．（2017虹口二模第1题）对牛顿第一定律的建立作出过重要贡献的科学家是（ ）（A ）卡文迪什 （B ）伽利略 （C ）惠更斯 （D ）奥斯特8．（2017虹口二模第2题）关于宇宙，下列说法中正确的是（ ）（A ）越亮的恒星，寿命一定越长（B ）地球是宇宙中唯一有卫星的行星（C ）银河系是一种旋涡星系，太阳处在其中的一个旋臂上（D ）太阳能够发光、放热，主要是因为太阳内部不断发生化学反应9．（2017虹口二模第3题）关于α、β、γ三种射线，下列说法中正确的是（ ）（A ）γ射线是电磁波，它的穿透能力最弱（B ）γ射线一般伴随着α或β射线产生，它的穿透能力最强（C ）α射线是原子核自发放射出的氦核流，它的穿透能力最强（D ）β射线是原子核外电子电离形成的电子流，它具有中等的穿透能力10．（2017虹口二模第4题）在下列核反应方程中，X 表示中子的是（ ）（A ）3015P →3014Si ＋X （B ）14417728N+He O+X → （C ）6027Co →6028Ni ＋X （D ）2743013215Al+He P+X →11．（2017虹口二模第5题）下图为红光、蓝光分别通过单缝、双缝所呈现的图样，则（ ）（A ）甲为蓝光的衍射图样（B ）乙为红光的干涉图样 （C ）丙为红光的衍射图样（D ）丁为蓝光的干涉图样12．（2017虹口二模第7题）图示为光电管的工作电路，要使电路中形成较强的光电流，须在A 、K两电极间加一直流电压，则（）（A ）电源正极应接在P 点，光电子从电极K 发出（B ）电源正极应接在Q 点，光电子从电极K 发出（C ）电源正极应接在P 点，光电子从电极A 发出（D ）电源正极应接在Q 点，光电子从电极A 发出GA KP Q（甲） （乙） （丙） （丁）13．（2017黄浦二模第1题）卢瑟福提出原子的核式结构模型，建立该模型的实验基础是（ ）（A ）粒子散射实验（B ）粒子轰击氮核的实验 （C ）粒子轰击铍核的实验（D ）研究阴极射线的实验14．（2017黄浦二模第2题）声波与光波（A ）都是电磁波（B ）都能在真空中传播 （C ）都需要介质（D ）都能发生干涉现象15．（2017黄浦二模第6题）静电力恒量k 的单位是（ ）（A ）N·m 2·kg −2（B ）N −1·m −2·kg 2 （C ）N·m 2·C −2 （D ）N −1·m −2·C 216．（2017黄浦二模第7题）用某种单色光照射某金属表面，没有发生光电效应，下列做法中有可能发生光电效应的是（ ）（A ）增加照射时间（B ）改用波长更长的单色光照射 （C ）改用光强更大的单色光照射（D ）改用频率更高的单色光照射17.（2017静安二模第1题）恒星的颜色取决于恒星的（ ）（A ）体积（B ）温度 （C ）质量（D ）体积和温度以及它与地球的距离18．（2017静安二模第2题）一个C 146核经一次β衰变后，生成新原子核的质子数和中子数分别是（ ）（A ）6和8 （B ）5和9（C ）8和6 （D ）7和719.（2017闵行二模第2题）关于天然放射性质的说法正确的是（ ）A 、γ射线就是中子流B 、α射线有较强的穿透性C 、β射线是高速电子流D 、γ射线的电离本领最强ααα20.（2017闵行二模第2题）关于电磁波，下列说法正确的是（）A、电磁波在真空中的传播速度与电磁波的频率有关B、周期性变化的电场和磁场可以相互激发，形成电磁波C、电磁波在传播过程中可以发生干涉、衍射，但不能发生反射和折射D、利用电磁波传递信号可以实现无线通信，但电磁波不能通过电缆、光缆传输21．（2017浦东新区二模第1题）原来不带电的锌板与验电器相连，用紫外线照射锌板，验电器指针张开一个角度，如图所示。
