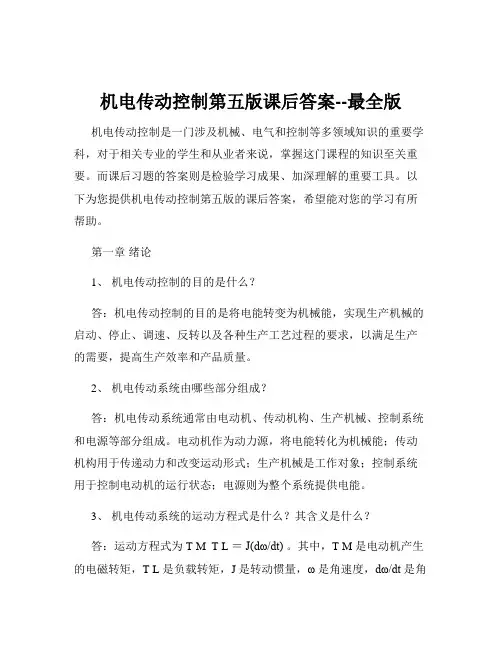

机电传动控制第五版课后答案--最全版

机电传动控制第五版课后答案--最全版机电传动控制是一门涉及机械、电气和控制等多领域知识的重要学科,对于相关专业的学生和从业者来说,掌握这门课程的知识至关重要。
而课后习题的答案则是检验学习成果、加深理解的重要工具。
以下为您提供机电传动控制第五版的课后答案,希望能对您的学习有所帮助。
第一章绪论1、机电传动控制的目的是什么?答:机电传动控制的目的是将电能转变为机械能,实现生产机械的启动、停止、调速、反转以及各种生产工艺过程的要求,以满足生产的需要,提高生产效率和产品质量。
2、机电传动系统由哪些部分组成?答:机电传动系统通常由电动机、传动机构、生产机械、控制系统和电源等部分组成。
电动机作为动力源,将电能转化为机械能;传动机构用于传递动力和改变运动形式;生产机械是工作对象;控制系统用于控制电动机的运行状态;电源则为整个系统提供电能。
3、机电传动系统的运动方程式是什么?其含义是什么?答:运动方程式为 T M T L =J(dω/dt) 。
其中,T M 是电动机产生的电磁转矩,T L 是负载转矩,J 是转动惯量,ω 是角速度,dω/dt 是角加速度。
该方程式表明了机电传动系统中电动机的电磁转矩与负载转矩之间的平衡关系,当 T M > T L 时,系统加速;当 T M < T L 时,系统减速;当 T M = T L 时,系统以恒定速度运行。
第二章机电传动系统的动力学基础1、为什么机电传动系统中一般需要考虑转动惯量的影响?答:转动惯量反映了物体转动时惯性的大小。
在机电传动系统中,由于电动机的转速变化会引起负载的惯性力和惯性转矩,转动惯量越大,系统的加速和减速过程就越困难,响应速度越慢。
因此,在设计和分析机电传动系统时,需要考虑转动惯量的影响,以确保系统的性能和稳定性。
2、多轴传动系统等效为单轴系统的原则是什么?答:多轴传动系统等效为单轴系统的原则是:系统传递的功率不变,等效前后系统的动能相等。
3、如何计算机电传动系统的动态转矩?答:动态转矩 T d = T M T L ,其中 T M 是电动机的电磁转矩,TL 是负载转矩。

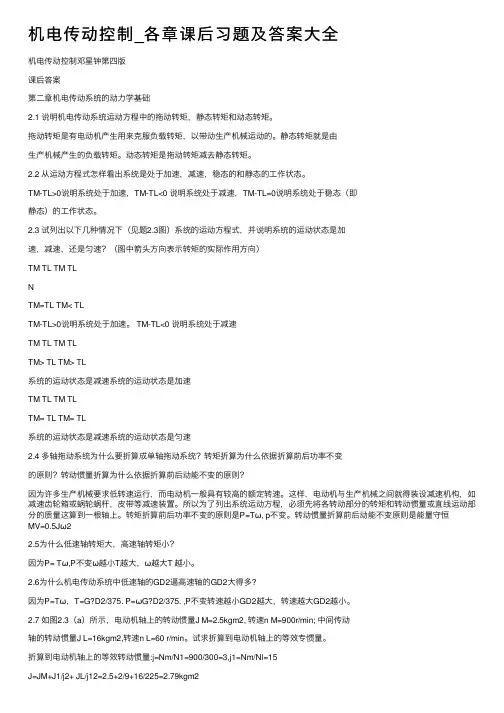

机电传动控制_各章课后习题及答案大全

机电传动控制_各章课后习题及答案⼤全机电传动控制邓星钟第四版课后答案第⼆章机电传动系统的动⼒学基础2.1 说明机电传动系统运动⽅程中的拖动转矩,静态转矩和动态转矩。
拖动转矩是有电动机产⽣⽤来克服负载转矩,以带动⽣产机械运动的。
静态转矩就是由⽣产机械产⽣的负载转矩。
动态转矩是拖动转矩减去静态转矩。
2.2 从运动⽅程式怎样看出系统是处于加速,减速,稳态的和静态的⼯作状态。
TM-TL>0说明系统处于加速,TM-TL<0 说明系统处于减速,TM-TL=0说明系统处于稳态(即静态)的⼯作状态。
2.3 试列出以下⼏种情况下(见题2.3图)系统的运动⽅程式,并说明系统的运动状态是加速,减速,还是匀速?(图中箭头⽅向表⽰转矩的实际作⽤⽅向)TM TL TM TLNTM=TL TM< TLTM-TL>0说明系统处于加速。
TM-TL<0 说明系统处于减速TM TL TM TLTM> TL TM> TL系统的运动状态是减速系统的运动状态是加速TM TL TM TLTM= TL TM= TL系统的运动状态是减速系统的运动状态是匀速2.4 多轴拖动系统为什么要折算成单轴拖动系统?转矩折算为什么依据折算前后功率不变的原则?转动惯量折算为什么依据折算前后动能不变的原则?因为许多⽣产机械要求低转速运⾏,⽽电动机⼀般具有较⾼的额定转速。
这样,电动机与⽣产机械之间就得装设减速机构,如减速齿轮箱或蜗轮蜗杆,⽪带等减速装置。
所以为了列出系统运动⽅程,必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到⼀根轴上。
转矩折算前后功率不变的原则是P=Tω, p不变。
转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω22.5为什么低速轴转矩⼤,⾼速轴转矩⼩?因为P= Tω,P不变ω越⼩T越⼤,ω越⼤T 越⼩。
2.6为什么机电传动系统中低速轴的GD2逼⾼速轴的GD2⼤得多?因为P=Tω,T=G?D2/375. P=ωG?D2/375. ,P不变转速越⼩GD2越⼤,转速越⼤GD2越⼩。
第五章_机电传动伺服系统

伺服系统概述
模拟控制方式的特点: 控制系统响应速度快,调速范围宽; 易于与常见输出模拟速度指令的CNC接 口; 系统状态及信号变化易于观测; 系统功能由硬件实现,易于掌握,有利 于使用者进行维护、调整; 模拟器件温漂和分散性对系统的性能影 响较大,系统的抗干扰能力较差; 难于实现复杂的控制算法,系统缺少柔 性。
伺服系统概述

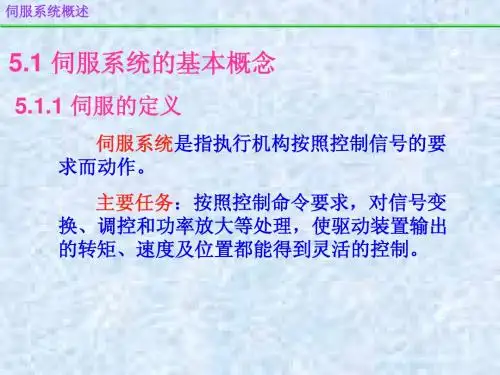

5.1 伺服系统的基本概念
5.1.1 伺服的定义
伺服系统是指执行机构按照控制信号的要 求而动作。 主要任务:按照控制命令要求,对信号变 换、调控和功率放大等处理,使驱动装置输出 的转矩、速度及位置都能得到灵活的控制。
伺服系统概述
5.1.2 伺服系统的组成
组成:检测部分、误差放大部分、执行部
伺服系统概述
5.3.1.2 感应型交流伺服电机 随着电力电子技术、微处理器技术与磁场 定向控制技术的快速发展,使感应电机可以达 到与他励式直流电机相同的转矩控制特性,再 加上感应电机本身价格低廉、结构坚固及维护 简单的优点,感应电机逐渐在高精密速度及位 置控制系统得到越来越广泛的应用。
感应电机的定子电流中,包含相当于直流 电机励磁电流与电枢电流的两个成分。
伺服系统概述
5.5 交流伺服系统常用性能指标
(1) 调速范围D 伺服系统在额定负载时所提供的最高转速 与最低转速之比: nmax D nmin (2)转矩脉动系数 额定负载下转矩波动的峰峰值与平均转矩 之比:
TP P KTr 100% Tavg
伺服系统概述
(3) 稳速精度 伺服系统在最高转速、额定负载条件下, 令电源电压变化、环境温度变化,或电源电压 与环境温度都不变,连续运行若干小时,系统 电机的转速变化与最高转速的百分比分别称为 电压变化的稳速精度、温度变化的稳速精度、 时间变化的稳速精度。
机电传动控制复习题(附答案)

机电传动控制复习题第一章绪论部分一单项选择题:1 机电传动的目的是将电能转换为【A】机械能 B.动能 C.势能 D.液压能二多项选择题 :1 机电传动的发展大体上经历哪几个阶段?【A B C】A.成组拖..B.单电动机拖..C.多电动机拖..D.单组多..E.复合拖动三判断改错题:错误的在括号内画×得2分, 将错误更正为正确的得2分;正确的在括号内画√得4分;1 机电传动的目的是将机械能转换为电能。
【×】更正: 机电传动的目的是将电能转换为机械能。
第二章机电传动系统的动力学基础一单项选择题:1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上?【B 】A.机械能守. ..B.动能守...C.功率守...D.动量守恒2 恒转矩型机械特性的特点是负载转矩为【A】A.常..B.在一定范围内变..C.随转速增加而正比增..D.实数3 电流电动机的电磁转矩T、负载转矩L T和空载损耗转矩0T之间的关系是【B 】A...B.. .C...D.4 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上?【C 】A.机械能守恒B.动能守恒C.功率守恒D.动量守恒5 根据转矩正方向的约定, 恒转矩型机械特性中, 反抗转矩与转速n的符号关系是【A 】A.恒相同B.恒相反C.取决于电机工作状态D.跟机械特性有关6 单轴机电传动系统为减速运动时, 电机转矩与负载转矩之间的关系是【C 】A...B...C...D..7 恒转矩型机械特性中, 反抗转矩的方向与运动方向的关系是【B 】A.恒相..B.恒相.C.取决于电机工作状..D.跟机械特性有关8 恒功率型机械特性的负载转矩与转速n之间的关系是【B】A.成正..B.成反..C.无..D.抛物线函数关系9 单轴机电传动系统处于静态或稳态时, 电机转矩与负载转矩之间的关系是【A 】A...B.. .C.. .D..10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上?【B 】A.机械能守..B.动能守..C.功率守. .D.动量守恒11 随转速n的增加, 直线型机械特性的负载转矩将【D 】A.成抛物线变.B.成正比减..C.不..D.成正比增加二多项选择题 :1 根据负载转矩与运动方向的关系, 可以将恒转矩型的负载转矩分为【A B 】A.反抗转..B.位能转..C.动能转. .D.拖动转..E.制动转矩2 根据机械特性硬度值的不同, 可将电动机机械特性分为【A B C】A.绝对硬特..B.硬特..C.软特..D.绝对软特..E.综合特性三判断改错题: 错误的在括号内画×得2分, 将错误更正为正确的得2分;正确的在括号内画√得4分;1 若单轴传动系统的转动惯量与转速n符号相反, 则表示为制动转矩。
《机电传动控制》第五版课后习题答案

第3章直流电机的工作原理及特性习题3.1 为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成?答案:直流电动机工作时,(1)电枢绕组中流过交变电流,它产生的磁通当然是交变的。
这个(2)变化的磁通在铁芯中产生感应电流。
铁芯中产生的感应电流,在(3)垂直于磁通方向的平面内环流,所以叫涡流。
涡流损耗会使铁芯发热。
为了减小这种涡流损耗,电枢铁芯采用彼此绝缘的硅钢片叠压而成,使涡流在狭长形的回路中,通过较小的截面,以(4)增大涡流通路上的电阻,从而起到(5)减小涡流的作用。
如果没有绝缘层,会使整个电枢铁芯成为一体,涡流将增大,使铁芯发热。
因此,如果没有绝缘,就起不到削减涡流的作用。
习题3.4 一台他励直流电动机在稳态下运行时,电枢反电势E =E1,如负载转矩TL =常数,外加电压和电枢电路中的电阻均不变,问减弱励磁使转速上升到新的稳定值后,电枢反电势将如何变化?是大于、小于还是等于E1?答案:∵当电动机再次达到稳定状态后,输出转矩仍等于负载转矩,即输出转矩T =T L =常200aae e ae m ae m e e R U n I K K R U n E K n T K I n n n K K K U T K =Φ=−ΦΦ=∴=Φ−Φ∴−∆=Φ=ΦQ Q 又当T=0a aU E I R =+数。
又根据公式(3.2), T =K t ФI a 。
∵励磁磁通Ф减小,T 、K t 不变。
∴电枢电流I a 增大。
再根据公式(3.11),U =E +I a ·R a 。
∴E=U -I a ·R a 。
又∵U 、R a 不变,I a 增大。
∴E 减小即减弱励磁到达稳定后,电动机反电势将小于E 1。
习题3.8 一台他励直流电动机的铭牌数据为:P N =5.5KW ,U N =110V ,I N =62A ,n N =1000r/min ,试绘出它的固有机械特性曲线。
(1)第一步,求出n 0 (2)第二步,求出(T N ,n N )答案:根据公式(3.15),(1-1)Ra =(0.50~0.75)(N N N I U P −1)NN I U我们取Ra =0.7(N N N I U P −1)NN I U, 计算可得,Ra =0.24 Ω 再根据公式(3.16)得,(1-2) Ke ФN =(U N -I N Ra )/n N =0.095 又根据(1-3) n 0=U N /(Ke ФN ),计算可得,n 0=1158 r/min 根据公式(3.17),(2-1) T N =9.55NNn P , 计算可得,T N =52.525 N ·M 根据上述参数,绘制电动机固有机械特性曲线如下:3.10一台他励直流电动机的技术数据如下:P N =6.5KW ,U N =220V , IN=34.4A , n N =1500r/min , R a =0.242Ω,试计算出此电动机的如下特性:①固有机械特性;②电枢附加电阻分别为3Ω和5Ω时的人为机械特性;③电枢电压为U N /2时的人为机械特性; ④磁通φ=0.8φN 时的人为机械特性;并绘出上述特性的图形。
机电传动控制教案

机电传动控制教案第一章:机电传动控制概述1.1 教学目标让学生了解机电传动控制的基本概念。
让学生理解机电传动控制系统的组成和作用。
让学生掌握机电传动控制的基本原理。
1.2 教学内容机电传动控制的概念机电传动控制系统的组成机电传动控制的特点和应用机电传动控制的基本原理1.3 教学方法采用讲解和案例分析相结合的方式进行教学。
通过图片和视频等直观手段帮助学生理解。
1.4 教学评估通过课堂提问和小组讨论评估学生对机电传动控制概念的理解。
通过课后作业评估学生对机电传动控制系统的组成的掌握。
第二章:机电传动控制系统的组成2.1 教学目标让学生了解机电传动控制系统中各个组成部分的功能。
让学生掌握机电传动控制系统中各个组件的连接和调试方法。
2.2 教学内容机电传动控制系统的组成部分各个组件的功能和特点组件的连接和调试方法2.3 教学方法通过实物展示和讲解相结合的方式进行教学。
安排学生进行实际操作,加深对组件连接和调试方法的理解。
2.4 教学评估通过课堂提问评估学生对机电传动控制系统组成成分的理解。
通过实际操作评估学生对组件连接和调试方法的掌握程度。
第三章:机电传动控制的基本原理3.1 教学目标让学生理解机电传动控制的基本原理。
让学生掌握机电传动控制系统的运行机制。
3.2 教学内容机电传动控制的基本原理机电传动控制系统的运行机制3.3 教学方法通过讲解和案例分析相结合的方式进行教学。
通过图片和视频等直观手段帮助学生理解。
3.4 教学评估通过课堂提问评估学生对机电传动控制基本原理的理解。
通过课后作业评估学生对机电传动控制系统运行机制的掌握。
第四章:机电传动控制系统的应用4.1 教学目标让学生了解机电传动控制系统在实际工程中的应用。
让学生掌握机电传动控制系统的选型和设计方法。
4.2 教学内容机电传动控制系统在实际工程中的应用案例机电传动控制系统的选型和设计方法4.3 教学方法通过案例分析相结合的方式进行教学。
通过图片和视频等直观手段帮助学生理解。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5.1.1步进电机的结构与工作原理
❖ 当A相通电时,定子A 相的齿与转子上的齿 对齐(磁通具有力图沿 磁阻最小路径通过的 特点),B相的齿与转 子上的齿错开1/3齿, C相的齿与转子上的齿 错开2/3齿。若按A、B、 C相轮流导通,每通电 一次转过1/3齿;若按 A、AB、B、BC、C、 CA的方式,则每通电 一次,转过1/6齿。
1、单电压限流型驱 动电路 为了克服静摩 擦力和惯性,加 大步进电机的加 速度,加快启动 过程,采用高低 压切换电路。利 用高电压产生大 力矩,利用低电 压维持静止,从 而减少发热。
电机传动与控制第五章控制电机
当晶体管VT导通瞬 间,由于电容C两端 电压不能突变,电容 相当于短路,加在电 阻R的电压很小,电 流很小,电压全部加 在绕组L上,电流快 速上升。随着电容充 电,加在绕组L的电 压降低电流减少。
❖ 当电动机不失步时,步进电动机的位移量与输入 脉冲数严格成比例,不会引起积累误差,其转速 与脉冲频率和步距角有关。控制输入脉冲数量、 频率及电动机各相绕组的接通次序,就可以得到 所需的位移、速度和转向。通过传动机构,带动 工作设备完成符合要求的动作。
电机传动与控制第五章控制电机
步进电机的分类 1、定位电磁铁原理的步进电机; 2、反应式步进电机(变磁阻式); 3、永磁式步进电机; 4、混合式步进电机。
电机传动与控制第五章控制电机
混合式步进电机有零电流力矩
电机传动与控制第五章控制电机
❖ 5.1.5环形分配器的实现 ❖ 1、硬件环形分配器(随着单片机的出现已
很少使用); ❖ 2、软件环形分配器(通过查表实现)
电机传动与控制第五章控制电机
电机传动与控制第五章控制电机
5.1.6步进电机的驱动电路
❖ 5.1.3提高步进电机分辨率的方法: ❖ 1、增加转子齿数Z(设计成小步距角的步进电
机)但齿太小,容易磁饱和,力矩变小; ❖ 2、增加定子绕组相数m(做成多相); ❖ 3、做成多段式结构; ❖ 4、采用电流细分技术(通过单片机的D/A控制
步进电机定子相邻两相电流的比例实现)。但 要注意,细分主要是改善运动性能。
电机传动与控制第五章控制电机
电机传动与控制第五章控制电机
电机传动与控制第五章控制电机
电机传动与控制第五章控制电机
❖ 5.1.4 步进电动机的分类 ❖ 1.按步进电动机的工作原理分 ❖ 1)励磁式 ❖ 电机的定子转子均有绕组,靠电磁力矩使转子转动。 ❖ 2)反应式(变磁阻式) ❖ 转子无绕组,定子绕组励磁后产生反应力矩,使转子转
❖ 转子与相之间错开的 角度增量为t/m
电机传动与控制第五章控制电机
反应式步进电动机工作原理
定子绕组按一定的规律通电;转子铁心在磁场作 用下每次转过一定的角度。
接线与结构
A相绕组通电
B相绕组通电
C相绕组通电
实际步进电动机的步距角通常较小,这就要求转子的齿数多。
电机传动与控制第五章控制电机
❖ 5.1.2步进电机的步距角、和拍的定义
V为续流二极管,RD为 限流电阻防止关断瞬间 反电势过高,击穿晶体 管VT。电容C仅在启动 时起作用,称为加速电 容。时间常数τ=L/ (r+R)为了提高速度, 要加大R,但要保证维 持电流,必须同时提高 U。造成功耗大。I=U/ (r+R)
❖ 2、双电源高低压切换型驱动电路 ❖ 开始时VT1、VT2同时导通,80V直接加在绕组
❖ 1、拍——定子由一种通电状态转换到另一种通电状 态(即磁场状态每一次变化)称为一拍;
❖ 2、步距角β——步进电机每转一步(一拍)所转过 的角度。其大小取决于转子的齿数,和通电的方式。
❖ 步距角β =360o/(ZKm)
Z——转子齿数;
m——定子绕组相数;
K——状态系数(单m拍、双m拍时K=1,单、双m拍 时K=2)。 ❖ 3、步进电机的转速n=60f× β/2π 显然,齿数越多、相数越多,步距角越小,精度越高, 但转速越慢。 电机传动与控制第五章控制电机
电机传动与控制第五章控制电机
电机的分类:
变压器(也属交流电机的一种,但它静止不动)
直流电机
直流发电机 直流电动机
电机
交流电机
同步电机 异步电机
同步发电机 同步电动机
异步发电机 异步电动机
Hale Waihona Puke 控制电机 电机传动与控制第五章控制电机
控制电机的用途与要求:
❖ 1、 用途: 用于自动控制、自动调节、远程控制、伺服控
第五章 控制电机
电机传动与控制第五章控制电机
本章要求:
❖ 1、了解控制电机的分类; ❖ 2、了解交、直流伺服电机的工作原理及特点; ❖ 3、了解各种控制电机的用途; ❖ 4、了解控制电机与普通电机的区别; ❖ 5、了解轴角的检测方法。
电机传动与控制第五章控制电机
本章知识点:
❖ 1、步进电机的工作原理及驱动方式; ❖ 2、交流伺服电机的工作原理; ❖ 3、自转及消除自转的措施; ❖ 4、力矩电机大转矩低转速的机理; ❖ 5、控制系统的一般组成。
L上,当经过t2时间,关断VT2,用低压12V维 持。在下一步开始前,把VT1关断。
电机传动与控制第五章控制电机
❖ 引起步进电机失步的原因: ❖ 1、步进电机的力矩不够(负载力矩大于步
进电机的最大静力矩); ❖ 2、加减速过快(动态力矩不够); ❖ 即给定角加速度>ε=(TM-TL)/J
动。这是步进电动机发展的主要类型,有较好的技术性 能指标。 ❖ 3)混合式(即永磁感应子式) ❖ 它与反应式的主要区别是转子上置有磁钢。反应式电机 转子无磁钢,输入能量全靠定子励磁电流供给,静态电 流比永磁式大许多。永磁感应子式电机具有驱动电流小、 效率高、过载能力强和具有零电流力矩等优点,是一种 很有发展前途的步进电动机。 ❖ 还有其它的分类方法(自学)
制系统。 ❖ 2、 对控制电机的一般要求:
动作灵敏、响应快、控制精度高、稳定性好。
电机传动与控制第五章控制电机
5.1步进电机传动控制系统
电机传动与控制第五章控制电机
❖ 步进电动机是一种将电脉冲信号变换成相应的角 位移或直线位移的机电执行元件,每当输入一个 电脉冲时,它便转过一个固定的角度,这个角度 称为步距角β,简称为步距。每输入一个脉冲电 动机便转动一步,步进电动机便因之而命名。
