变频器使用说明书

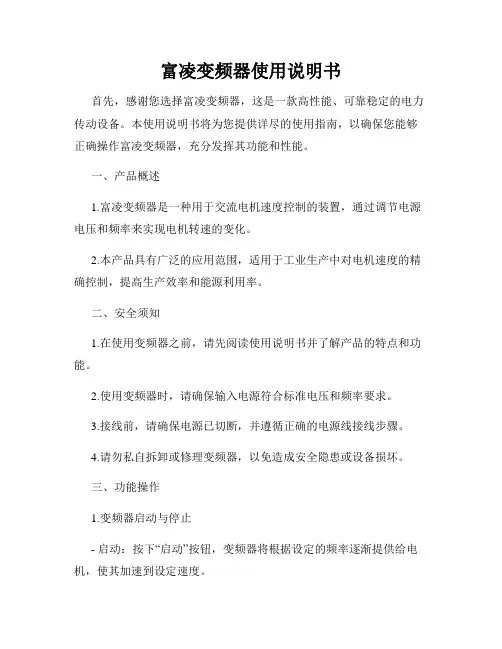

富凌变频器使用说明书
富凌变频器使用说明书首先，感谢您选择富凌变频器，这是一款高性能、可靠稳定的电力传动设备。
本使用说明书将为您提供详尽的使用指南，以确保您能够正确操作富凌变频器，充分发挥其功能和性能。
一、产品概述1.富凌变频器是一种用于交流电机速度控制的装置，通过调节电源电压和频率来实现电机转速的变化。
2.本产品具有广泛的应用范围，适用于工业生产中对电机速度的精确控制，提高生产效率和能源利用率。
二、安全须知1.在使用变频器之前，请先阅读使用说明书并了解产品的特点和功能。
2.使用变频器时，请确保输入电源符合标准电压和频率要求。
3.接线前，请确保电源已切断，并遵循正确的电源线接线步骤。
4.请勿私自拆卸或修理变频器，以免造成安全隐患或设备损坏。
三、功能操作1.变频器启动与停止- 启动：按下“启动”按钮，变频器将根据设定的频率逐渐提供给电机，使其加速到设定速度。
- 停止：按下“停止”按钮，变频器将逐渐减小输出频率，使电机停止运行。
2.频率与转速调节- 频率调节：通过旋转频率调节器，可以逐步调整变频器输出的频率值，从而控制电机的转速。
- 转速调节：通过转速调节器，可以从0到100%范围内实现精确转速调节。
3.故障显示与恢复- 当变频器发生故障时，屏幕将显示相应的错误代码。
请查阅故障代码对照表，了解故障原因并采取相应措施。
- 在故障解决后，按下“恢复”按钮，变频器将自动恢复正常工作状态。
四、维护保养1.请定期检查变频器及电机连接端子是否松动或腐蚀，必要时请进行紧固或更换。
2.定期清洁变频器外壳，并使用干净的布或软刷清除灰尘。
3.请确保变频器周围通风良好，不要堆放杂物，以防影响散热效果。
五、常见问题与解决方法1.变频器无法正常工作：请检查电源线是否连接正确，供电电压是否符合要求。
2.电机启动时出现异常声音或振动：请检查电机连接是否牢固，是否有异物阻塞。
3.变频器显示故障代码：请查阅故障代码对照表，采取相应措施进行排除故障。
六、售后服务我们提供全面的售后服务支持，如在使用富凌变频器过程中遇到任何问题，请及时联系我们的客服团队。

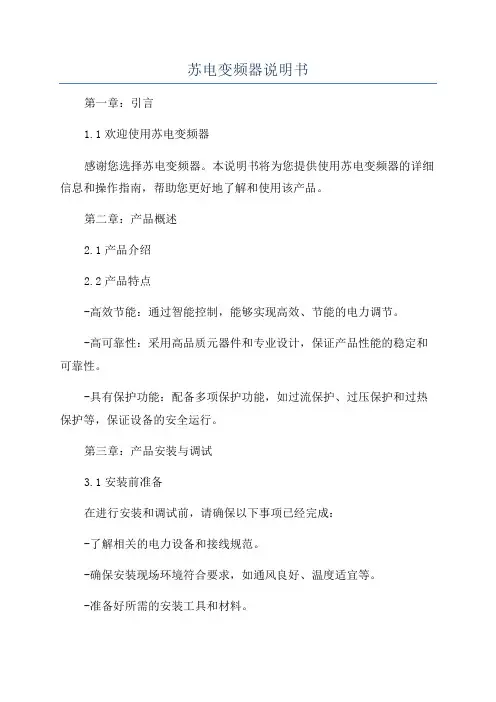

苏电变频器说明书
苏电变频器说明书第一章：引言1.1欢迎使用苏电变频器感谢您选择苏电变频器。
本说明书将为您提供使用苏电变频器的详细信息和操作指南，帮助您更好地了解和使用该产品。
第二章：产品概述2.1产品介绍2.2产品特点-高效节能：通过智能控制，能够实现高效、节能的电力调节。
-高可靠性：采用高品质元器件和专业设计，保证产品性能的稳定和可靠性。
-具有保护功能：配备多项保护功能，如过流保护、过压保护和过热保护等，保证设备的安全运行。
第三章：产品安装与调试3.1安装前准备在进行安装和调试前，请确保以下事项已经完成：-了解相关的电力设备和接线规范。
-确保安装现场环境符合要求，如通风良好、温度适宜等。
-准备好所需的安装工具和材料。
3.2安装方法根据实际情况，选择适合的安装位置，并按照以下步骤进行安装：1.将变频器固定在安装位置上，并确保安装牢固。
2.连接输入电源和输出负载，确保接线正确。
3.连接控制信号线，如启动信号线、停止信号线等。
4.完成所有接线后，进行电气测试，确保各项功能正常。
3.3调试方法在安装完成后，进行如下调试步骤：1.根据实际需求设置变频器的参数，如输入电压、输出电压等。
2.进行负载测试，确保变频器能够正常工作并达到设计要求。
3.检查各个保护功能是否正常工作。
4.如发现异常情况，根据故障码和说明书进行故障排查并修复。
第四章：使用方法4.1启动与停止-启动：通过控制信号线，向变频器发送启动信号。
-停止：通过控制信号线，向变频器发送停止信号。
4.2参数设置4.3故障排查与维修第五章：安全注意事项使用苏电变频器时，请务必遵守以下安全注意事项：-切勿在湿度过高的环境中使用变频器。
-禁止非专业人员拆解变频器，以免引发安全事故。
-在进行维修和清洁时，必须断开变频器的电源。
第六章：维护与保养1.定期检查变频器的接线是否松动，并进行紧固。
2.定期清洁变频器的外壳和散热器，保持良好的散热效果。
3.定期检查变频器的保护功能是否正常。
HLP-SH110 系列变频器快速使用指南说明书
HLP-SH110系列变频器快速使用指南1. 基本信息2. 变频器尺寸F0~F5-2机箱F7~F8机箱5. 操作与显示5.1 操作面板5.4参数恢复出厂值1. 设置参数C14.22 = 2；2. 变频器断电并重新上电，面板显示E.80；3. 在按OFF 键完成参数初始化；4. 按下AUTO 确保变频器处于外部控制状态。
3. 变频器主回路连接步骤一：将电机地线、电源地线连接到PE 端子上，如下图1所示；步骤二：将电机连接到变频器U、V 和W 端子上，如下图2所示；步骤三：如需连接制动电阻，请将制动电阻连接在+BR、-BR 端子上，如下图3所示；步骤四：将主电源连接到变频器端子R、S 和T 端子（单相接R、T）上，如下图4所示；2021-01版133R02655.2 操作面板启停控制1.按下操作面板上的“HAND”键启动变频器；2.旋转增量式电位器即可调节输出频率，默认每旋转一格，频率增加或减速0.1Hz，可通过参数C00.47修改每一格的步长。
3.按下操作面板上的“OFF”键停止变频器。
注意：在本地运行模式下，操作面板上的增量式电位器是变频器频率唯一的来源。
本地运行模式一般用于调试。
5.3数字量输入端子启停控制变频器上电后，按下面板上的AUTO 键进入远程模式（外部端子和通讯控制开启），短接数字量输入端子FOR 和COM 启动变频器，断开则停止变频器。
此文档将指导客户完成基本的安装、接线和功能调试。
如需获得详细使用说明书，请与本产品经销商联系。
产品出厂前均经过严格检测和包装，如发现变频器损坏、型号不对、缺少附加配件等异常情况，请通知本产品经销商或本公司相关人员。
任何产品问题通过以下方式联系海利普。
400-8095-335微信公众号海利普变频器参数号名称设定范围单位出厂值*C01.07应用功能0：无效；1：摆频控制；-0*C01.10电机类型0：异步电机1：表贴式同步电机SPM（隐级）2：非饱和内嵌式同步电机（凸级）3：饱和内嵌式同步电机IPM（凸级）-0C01.14同步电机阻尼系数0~250%120C01.15低速高通滤波时间0.01~20.00s 0.8C01.16高速高通滤波时间0.01~20.00s 0.8C01.17电压滤波时间0.001~1.000s0.5*C01.20电机额定功率取决于电机数据kW **C01.22电机额定电压50~1000V **C01.23电机额定频率20~400Hz **C01.24电机额定电流取决于电机数据A **C01.25电机额定转速100~9999rpm *C01.26电机额定转矩0.1~6553.5N·m 0*C01.29电机自学习0：无效1：静态完全自学习2：静态简易自学习3：静态完全自学习 + 反电动势学习4：静态完全自学习 + 系统惯量学习5：静态完全自学习 + 反电动势学习 + 系统惯量学习-0*C01.30定子电阻取决于电机参数Ω**C01.31转子电阻取决于电机参数Ω**C01.33定子漏电抗取决于电机参数mH **C01.35电机主电抗取决于电机参数mH *C01.37同步电机D 轴电抗取决于电机数据*C01.38同步电机Q 轴电抗取决于电机数据**C01.39电机极数2~100P 4*C01.401000RPM 时电机EMF0~9000V**C01.42电机线长度0~150m **C01.44同步电机D 轴饱和电感取决于电机数据Ω**C01.45同步电机Q 轴饱和电感取决于电机数据Ω*C01.47同步电机电阻校正功能0：无效 ；1：使能-0*C01.48同步电机D 轴电感饱和时电流20~200%100*C01.49同步电机Q 轴电感饱和时电流20~200%100C01.50电机零速励磁电流0~300%100C01.52正常励磁电流频率0.0~10.0Hz 0.0C01.55V/F 曲线-V 0.0~999.9V *C01.56V/F 曲线-F 0.0~400.0Hz *C01.60低速负载补偿0~199%100C01.61高速负载补偿0~199%100C01.62转差补偿-400~399%*C01.63转差补偿时间常数0.05~5.00s 0.10C01.64共振衰减0~3000%*C01.65共振衰减时间常数0.005~0.050s 0.005C01.66低速时电机最小电流0~120%50C01.67同步电机惯量自学习转矩带宽0~300%100C01.68同步电机惯量自学习前馈比例增益0~100%100C01.69系统惯量0~10000.0000kg ·m²*C01.70同步电机启动方式0：初始位置检测启动（IPD）1：对磁启动（Parking）-1C01.71启动延迟时间0.0~10.0s 0.0C01.72启动延迟功能0：直流夹持；2：自由旋转-2*C01.73频率跟踪启动0：无效；1：有效-0*C01.75最小启动频率0.00~50.00Hz 0.00C01.76跳频频率0.0~20.0Hz 0.0C01.80停止功能0：自由停车；1：直流夹持-0C01.82停止功能最低启用频率0.0~400.0Hz0.0C01.88交流制动增益1.0~2.0 1.4C01.90电机热保护动作0：无效1：变频器报警告（使用热敏电阻）2：变频器报故障（使用热敏电阻）3：变频器报警告（使用ETR）4：变频器报故障（使用ETR）5：变频器报警告（自冷模式，使用ETR）6：变频器报故障（自冷模式，使用ETR）-0C01.91电机过载保护时间1~60min 2C01.92电机过载保护系数100~160%1502021/01/12注：在参数号一栏中含“*”为电机运行中不能修改，在出厂值一栏含“*”为此参数的出厂值依机型而定。

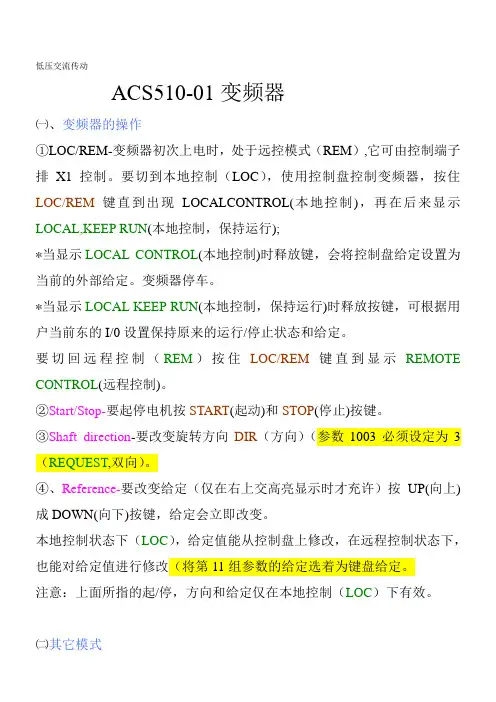

变频器ACS510-01使用说明书
低压交流传动ACS510-01变频器㈠、变频器的操作①LOC/REM-变频器初次上电时，处于远控模式（REM）,它可由控制端子排X1控制。
要切到本地控制（LOC），使用控制盘控制变频器，按住LOC/REM键直到出现LOCALCONTROL(本地控制)，再在后来显示LOCAL,KEEP RUN(本地控制，保持运行);*当显示LOCAL CONTROL(本地控制)时释放键，会将控制盘给定设置为当前的外部给定。
变频器停车。
*当显示LOCAL KEEP RUN(本地控制，保持运行)时释放按键，可根据用户当前东的I/0设置保持原来的运行/停止状态和给定。
要切回远程控制（REM）按住LOC/REM键直到显示REMOTE CONTROL(远程控制)。
②Start/Stop-要起停电机按START(起动)和STOP(停止)按键。
③Shaft direction-要改变旋转方向DIR（方向）（参数1003必须设定为3（REQUEST,双向）。
④、Reference-要改变给定（仅在右上交高亮显示时才充许）按UP(向上)成DOWN(向下)按键，给定会立即改变。
本地控制状态下（LOC），给定值能从控制盘上修改，在远程控制状态下，也能对给定值进行修改（将第11组参数的给定选着为键盘给定。
注意：上面所指的起/停，方向和给定仅在本地控制（LOC）下有效。
㈡其它模式除了控制模式，助手型控制盘还有;*可以通过主菜单进入其他运行模式。
*故障模式-可由一个故障信号激活。
故障模式还包括一个诊断向导模式。
*报警模式-可由一个报警信号激活。
㈢进入主菜单和其它运行模式①按EXIT（退出）键，有必要指出的是，要从特定的模式的菜单或列表一步一步返回，直到回到正常模式。
②在正常模式输出模式下MENU（菜单）键。
在这时，显示屏的中间区域会列出各个模式，而右上交文字显示“Main menu”(主菜单).③使用Up/Down(上/下)按键滚动到想要的模式。
正泰通用变频器使用说明书
正泰通用变频器使用说明书一、前言欢迎您选择正泰通用变频器。
本变频器是一种高性能的电力控制设备，旨在为您的电机驱动系统提供精确、高效和可靠的调速控制。
在使用本变频器之前，请您仔细阅读本使用说明书，以确保正确安装、操作和维护变频器，从而充分发挥其性能，并确保安全可靠运行。
二、产品概述1、功能特点精确的调速控制：能够实现电机转速的精确调节，满足不同工况下的需求。
高效节能：通过优化电机运行效率，有效降低能耗。
多种保护功能：具备过流、过压、过载、过热等多种保护机制，保障设备安全。
易于操作：人性化的操作界面和参数设置方式，方便用户使用。
2、技术规格输入电压范围：＿____输出频率范围：＿____功率范围：＿____三、安装与接线1、安装环境要求环境温度：＿____相对湿度：＿____避免安装在有腐蚀性气体、灰尘多、振动大的场所。
2、安装方式可以采用壁挂式或柜式安装，确保安装牢固。
3、接线注意事项输入电源线和输出电机线应选用合适规格的线缆，并确保连接牢固。
接地线必须可靠接地，以保障安全。
四、操作与显示1、操作面板介绍包括显示屏、按键等，用于设置参数和显示运行状态。
2、参数设置方法通过操作面板上的按键进入参数设置模式，按照菜单提示进行参数调整。
3、运行状态显示实时显示频率、电流、电压等重要运行参数。
五、参数设置1、基本参数电机额定功率、额定电压、额定频率等。
2、调速参数加速时间、减速时间、频率上限、频率下限等。
3、保护参数过流保护值、过压保护值、过载保护系数等。
六、运行与控制1、启动与停止可以通过操作面板、外部控制端子或通信接口进行启动和停止操作。
2、调速控制方式可以选择面板调速、外部模拟信号调速或通信调速等方式。
七、故障诊断与排除1、常见故障代码及含义例如：E01 表示过流故障，E02 表示过压故障等。
2、故障排除方法针对不同的故障，采取相应的排除措施，如检查线路、复位参数等。
八、维护与保养1、定期检查检查接线是否松动、散热器是否清洁等。
三菱变频器使用说明书
第一章FR-E540变频器使用说明一、FR—E540变频器（一）FR—E540变频器简介FR—E540变频器是日本三菱公司为了适应现代工厂自动化进程而开发的一种新型多用途变频器。
它除保持了以往三菱变频器功能强大、操作便捷等优点之外，还可以应用于现代工业各种控制网络中，以便发挥更大的远程控制功能，从而实现智能化工厂（Smart Factory）的目标。
（二）参数说明功能参数号名称设定范围最小设定单位出厂设定基本功能0 转矩提升0~~30% 0.1% 6%/4%1 上限频率0~~120Hz 0.01 Hz 120Hz2 下限频率0~~120Hz 0.01 Hz 0Hz3 基波频率0~~400Hz 0.01 Hz 50Hz4 三速设定（高速）0~~400Hz 0.01 Hz 50Hz5 三速设定（中速）0~~400Hz 0.01 Hz 30Hz6 三速设定（低速）0~~400Hz 0.01 Hz 10Hz7 加速时间0~3600s/0~360s 0.1s/0.01s 5s/10s8 减速时间0~3600s/0~360s 0.1s/0.01s 5s/10s9 电子过电流保护0~~500A 0.01A 额定输出电流79 操作模式选择0~4, 0~8 1 0注：其他功能参数参见FR—E540变频器操作手册。
二、FR—PA02—02操作面板（一）FR—PA02—02用于FR-E540变频器运行、频率的设定，运行指令监视，参数设定及错误显示等。
其面板图如下：各键表示按键说明RUN键正转运行指令键MODE键可用于选择操作模式或设定模式SET键用于确定频率和参数的设定上下键用于连续增加或降低运行频率在设定模式中按下此键，则可以连续设定参数FWD键用于给出正转指令REV键用于给出反转指令STOP/ERSET键用于停止运行用于保护功能动作输出停止时复位变频器单位表示，运行状态表示表示说明Hz 表示频率时，灯亮A 表示电流时，灯亮RUN 变频器运行时灯亮。
变频器说明书
变频器说明书(总23页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (12)六、工作原理及主要元器件..................错误!未定义书签。
七、显示屏显示界面 (13)八、安装注意事项 (16)十、保养与维护 (21)十一、储存与运输 (21)十二、开箱检查 (22)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
安川变频器使用说明书
安川变频器使用说明书安川变频器使用说明书一、产品介绍1.1 产品概述安川变频器是一种用于控制电机转速的设备，通过调整电压频率来实现对电机转速的精确控制。
它具有功能强大、操作简便、性能稳定等特点，广泛应用于工业生产中的各个领域。
1.2 产品特点- 支持多种控制模式，包括数字控制、模拟控制等。
- 高效的电机控制算法，实现更加精确的转速控制。
- 用户友好的操作界面，方便用户进行参数设置和监控。
- 可靠稳定的性能，适用于各种工业环境。
二、安装与连接2.1 安装要求在安装之前，请确保按照以下要求进行准备：- 确定安装位置，要保证通风良好，并远离高温、潮湿等影响设备性能的环境。
- 确保供电充足，并按照设备额定电流进行接线。
- 根据设备的输入输出要求，正确连接各个接线端子。
2.2 连接示意图[此处插入连接示意图]2.3 连接步骤- 将设备正确放置于安装位置。
- 根据设备的输入输出要求，连接电源线和电机线。
- 连接控制信号线，如外部开关、编码器等（根据实际需要）。
- 确保所有连接紧固可靠，并检查接线是否正确。
三、操作与参数设置3.1 界面介绍安川变频器拥有直观的操作界面，方便用户进行参数设置和监控。
主要界面包括：- 运行界面：显示当前的运行状态、参数值等。
- 参数设置界面：用于设置各种参数，包括电机额定参数、控制模式、保护参数等。
- 监控界面：显示实时数据、报警信息等。
3.2 参数设置步骤- 打开参数设置界面，进入参数设置模式。
- 根据实际需要，选择相应的参数进行设置。
- 保存设置，退出参数设置模式。
四、故障排除与维护4.1 常见故障及解决方法- 故障1：变频器无法启动。
解决方法：检查电源线是否连接正常，检查控制信号线是否正确。
- 故障2：变频器运行异常。
解决方法：检查参数设置是否正确，如果需要，重新设置参数。
4.2 定期维护- 清洁设备表面，确保通风良好。
- 检查设备连接是否松动，紧固接线端子。
- 定期检查设备性能，如控制精度、震动情况等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 变频器电气系统主要组成 变频器电气系统主要由主回路、主控板、驱动板、显示屏、变频器综合控制
盒、风扇及外围电路组成。
3.2.1 主回路 变频器为交－直－交、电压型变频器。1140V、50Hz 三相交流电源经隔离开
附图 1 附图 2
使用说明书
青
岛
天
迅
电
气
1 概述
1.1 主要特点及用途
BPJ-400/1140 矿用隔爆兼本质安全型变频器（以下简称变频器）适用于交 流 50 Hz、电压 1140 V 供电系统、400kW 及以下三相交流电动机的调速控制， 具有启动转矩大、起停平稳等特点，能实现交流电机在各种负载情况下的平滑启 动、调速、停车等功能，彻底消除机械及电气冲击，延长设备使用寿命。同时该 变频器还具有工作状态屏幕显示，过载、过电压、欠电压、缺相、过热、漏电闭 锁等各种保护功能。
试运行过程中应注意： a.电机运行是否平稳，有无异常振动现象？ b.是否平稳加减速？ c.若无异常，再检查上升速度是否符合现场的加速要求，若不符合，则 重新设定变频器参数（由生产厂家技术人员或经生产厂家培训认可后的 技术人员进行修改）使其符合现场应用的要求。 d.变频器和电机出现异常时，应立即停机，查找异常原因。
变频器的主要发热元器件直接固定在侧面散热水腔的冷却板上，变频器运行 过程中功率器件产生的热量传到冷却板上，由水将热量带走。
为检修方便，几乎所有的控制连线都采用快速接插件。
3 变频调速原理及变频器电气系统主要组成
3.1 变频调速原理
交流异步电动机的转速公式： n＝（1 − s）f p
其中：f－定子供电电源频率 p－极对数（一定） s－转差率 n－转速
关、快熔、 滤波器、真空接触器、电抗器，滤波后送入变频器输入端，经整流 二极管组成的桥式整流电路整流成直流，然后再经过 IGBT 组成的逆变电路，将 直流电逆变成交离 电源 开 关
青
岛
天
迅
电
气
快
滤
接
电
整
逆
熔
波
触
抗
流
变
器
器
器
桥
电机
故障检测
驱动、保护
操作键盘
1.2 执行标准
GB 3836-2000 爆炸性气体环境用电气设备 Q/QTGS 006-2007 矿用隔爆兼本质安全型变频器
1.3 型式
1.3.1 防爆型式 矿用隔爆兼本质安全型 标志：Exd[ib]Ⅰ。
1.3.2 型号的组成及其代表意义 BP J– 400 / 1140
额定电压 额定功率（kW） 隔爆兼本质安全型 变频器
3.2.6 风扇
变频器顶部装有两个冷却风扇，增强变频器运行产生的热量经外壳水冷的效 果。
4
使用说明书
青
岛
天
迅
电
气
3.2.7 变频器外围电路
外围电路包含为完成变频器操作而设置的控制及保护电路，主要由真空接触 器、控制变压器、变频器综合控制盒和显示器组成。
4 变频器的安装、调试
4.1 运行前的检查
初次运行前，作如下检查： a.接线是否正确，切勿将电源接到变频器的输出端 U、V、W 上，检查接地（包 括控制线和通讯线）是否良好； b.端子间及裸露部分间是否短路或接地； c.端子、接头及螺钉是否松动； d.电机与机械设备是否脱开。 e.冷却水路管路连接是否正确（管路连接见附图 1）
1
使用说明书
青
岛
天
迅
电
气
1.4 基本参数
1.4.1 输入参数
额定功率：400kW 额定输入电压：1140V 额定输入电流：245A 额定输入频率：50Hz 相数：3 相 工作制式：S1
1.4.2 输出参数
输出电压：0-1140V 输出电流：0-245A 输出频率范围：0-50Hz（30-50Hz 时为恒转矩输出） 载波频率：1.5kHz
1.5 本安参数
U01：12.5VDC； U02：12.5VDC；
I01：0.29A； C01：10μF； L01：0.1mH ； I02：0.42A； C02：10μF； L02：0.1mH 。
1.6 控制电源 原边电压为 1140V,副边电压为 220V、36V、24V。
1.7 环境要求
a.海拔高度不超过 2000m； b.周围环境温度不超过 50C—+400C； c.空气相对湿度不大于 95%（+250C）； d.在具有甲烷和煤尘等爆炸性气体混合物浓度不超过《煤矿安全规程》中规 定的安全含量的危险场所； e.无蒸汽或破坏金属和绝缘材料的腐蚀性气体的场所； f.无显著摇动和剧烈冲击振动的环境； g.无滴水的场所。
1.8 配接设备：
见附录 A 配接设备明细表。
2
使用说明书
青
岛
天
迅
电
气
2 结构特征
变频器的外形为直式长方体，上下分为接线腔和主腔两部分。主腔底面为散 热水室（暂不使用），左侧安装有水冷散热板。主腔内装有隔离开关、真空接触 器、变频器、电抗器、滤波器、主控器等器件。接线腔分两个接线室：主接线室 和控制接线室。主接线室内装有 2 组主接线柱（进线 R、S、T 和出线 U、V、W） 和 2 个控制接线柱（电机温度保护 X3-1 和 X3-2）。控制接线室还装有八个七芯 接线柱用来外接外部控制信号。
BPJ-400/1140 矿用隔爆兼本质安全型变频器适用于周围空气中甲烷、煤尘、 硫化氢、二氧化碳等爆炸性气体混合物浓度不超过《煤矿安全规程》中规定的安 全含量的矿井中，可用于煤矿井下刮板运输机、带式输送机等运输设备动力源的 变频调速驱动，还可用于油泵、水泵等控制系统中，实现变频无级调速，节能降 耗。
使用说明书
青
岛
天
迅
电
气
目录
1 概述 ............................................................................................................................ 1 2 结构特征 .................................................................................................................... 3 3 变频调速原理及变频器电气系统主要组成 ............................................................3 4 变频器的安装、调试 ................................................................................................4 5 操作说明 .................................................................................................................... 7 6 尺寸、重量 ................................................................................................................ 9 7 保养维修 ..................................................................................................................10 8 故障处理 ..................................................................................................................10 9 包装、运输及贮存 ..................................................................................................11 10 定货须知 ................................................................................................................11 11 质量保证 ................................................................................................................11 附录 A ..........................................................................................................................12
主控器
显示输出
外部控制
对外输出
变频器电气系统框图
3.2.2 主控板
主控板也叫微机板，它是变频器的心脏，各种信息的处理、控制以及指令的 发送，都是由它来完成。IGBT 的驱动信号也是由它产生。
3.2.3 驱动板
驱动板用来放大由主控板产生的驱动信号，控制 IGBT 的导通和关断。同时 还用来预处理电流、电压及温度等变信息。
4.2 试运行
合上隔离开关，变频器控制部分有电，显示窗中电源指示灯亮，变频器显示 屏画面点亮。当显示屏画面显示主画面后，根据现场的应用修改变频器参数。显 示窗信号和显示屏画面显示正常后起动变频器，观察电机运转方向和要求方向是 否一致，若电机运行方向与要求方向不一致时，应调换变频器任意两相输出接线 或修改运行方向参数使电机运行方向与要求方向一致。
