煤矿巷道掘砌工教案
巷道掘砌工第一节煤矿安全法律法规及安全方针煤矿安全生产方针是党和国家为确保煤矿安全生产而确定的指导思想和行动准则，即“安全第一，预防为主” 。
安全第一，是强调安全、突出安全、安全优先，把安全放在一切工作的首位，要求各级政府和煤矿领导及职工把安全生产当作头等大事来抓，切实处理好安全与效益，安全与生产的关系；预防为主，是实现安全生产的前提条件，要实现安全第一，必须以预防为主。
要不断地查找隐患，谋事在先，尊重科学，探索规律，采取有效的事前控制措施，防微杜渐，防患于未然，把事故、隐患消灭在萌芽之中。
安全第一，预防为主，是目标原则和手段措施的关系，不坚持安全第一，预防为主很难落实；坚持安全第一，才能自觉地或科学地预防，达到预期目的；反之，只有坚持预防为主，才能消灭隐患，减少事故，才能做到安全生产。
煤矿安全生产方针的贯彻落实贯彻落实煤矿安全生产方针应做到以下三点：坚持管理、装备、培训并重的原则坚持煤矿安全生产方针标准坚持各项行之有效的措施，为了深入贯彻安全生产方针，必须坚持以下各项措施：强化安全法律观念。
建立健全安全生产责任制。
建立安全生产管理机构或配备专职安全生产管理人员。
认真组织安全生产检查。
加大煤矿安全监察力度。
加强安全技术教育培训工作。
关口前移，做好事故预防工作。
做好事故调查和处理工作。
加大对事故责任人处罚力度。
煤矿安全生产法律法规煤矿安全生产法律法规体系，煤矿体系主要内容有：（1）法律有《安全生产法》、《煤炭法》、《矿山安全法》、《劳动法》、《矿产资源法》等。
（2）行政法规有《煤矿安全监察条例》、《煤炭生产许可证管理办法》、《安全生产许可证条件》、《乡镇煤矿管理条例》、《矿山生产法实施条例》、《特别重大事故调查程序暂行规定》、《企业职工伤亡事故报告与处理规定》等。
（3）地方性法规有《*** 省矿山安全法实施办法》、《*** 省煤炭法实施办法》等。
（4）部门规章和地方政府规章有《煤矿安全规程》、《爆破安全规程》、《特种作业人员安全技术培训与考核管理办法》等。
主要安全生产法律法规（一）《安全生产法》于2002年6月29日由第九届全国人民代表大会常务委员会第28 次全体会议通过，于2002年11月1日起施行，共有七章97条。
（二）《矿山安全法》于1992年11月7日由第七届全国人民代表大会常务委员会第28 次会议通过，自1993年5 月1 日起施行，共有八章50条。
（三）《煤炭法》于1996年8月29日第八届全国人民代表大会常务委员会第21次会议通过，自1996年12月1日起施行，是中国第一部煤炭法，该法共有八章81条。
（四）《煤炭安全监察条例》于2000年11月7日以国务院第296号命令颁布，于2000 年12 月1 日起施行。
共有五章50 条。
（五）《煤矿安全规程》于2001年9月28日由国家煤矿煤矿监察局发布，自2001年11月1 日起施行。
共有四章751条。
第二节煤矿生产技术和安全常识一、煤的形成和分类I、煤是由古代植物的遗体变化而成的。
它的形成分三个阶段：①泥炭化阶段：②煤化阶段：③变质阶段：U、煤的分类按照工业用途分：①动力煤②化工用煤③炼焦煤二、煤层的埋藏特征I、煤层的形态与结构1. 煤层的形态的概念以及分类：煤层的形态——按煤层赋存的空间几何形态，可分三类：①层状煤层一一层位稳定、连续性好、厚度变化小、规律性较强的煤层。
②似层状煤层一一层位较稳定、有一定的连续性、厚度变化较大（藕节状、串珠状、瓜藤状）。
③非层状煤层一一层位极不稳定，连续性很差，厚度变化很大（分叉、尘天、鸡窝状、扁豆状等）2. 煤层的结构的概念以及分类：煤层的结构——按煤层中是否含有岩石夹层，可分两类：①简单结构煤层。
②复杂结构煤层。
3. 煤层厚度的定义以及分类煤层厚度——煤层顶底板岩层之间的距离。
A. 它按结构分：①总厚度——顶底板之间各煤分层和夹石层厚度总和。
②有益厚度——煤层顶底板之间各煤分层厚度的总和。
③可采厚度——达到国家规定最低可采厚度以上的煤层或煤分层厚度之和。
B. 煤层厚度直接影响采煤方法和采煤工艺。
一般按厚度可分三种：①薄煤层<1.3m②中厚煤层 1.3 〜3.5m③厚煤层>3.5m另：习惯上把大于6m的煤层称为特厚煤层。
4. 煤层产状煤形成时，层位都是水平或近似水平的，因受地壳运动等地质变化的影响，破坏了原来的层位，由水平状态变成倾斜或弯曲的形态。
为了说明变化后层位的形态，因此我们就要用煤层产状三要素来描述煤层的产状。
A. 煤层产状要素--- 煤层的走向、倾向及倾角（即三要素）。
①煤层层面与水平面相交的线叫走向线，走向线延伸的方向叫煤层的走向。
②煤层层面上与走向线垂直的线叫倾斜线。
沿倾斜线由高向低水平投影所指的方向称倾向。
③煤层层面与水平面间的夹角叫倾角。
B. 不同倾角的煤层需用不同的方法来开采，所以煤层倾角大小便作为煤层分类的一种标准。
按倾角大小分：①近水平煤层<8 °②缓斜煤层8 °〜25°③倾斜煤层25 °〜45°④急斜煤层>45 °5. 煤层顶板与底板A、煤层的顶、底板的概念煤层上部一定范围内的岩层叫煤层顶板煤层下不一定范围内的岩层叫煤层底版B、按岩性、厚度及开采过程中的垮落易难程度可分为以下三种：（一）顶板——位于煤层上覆的岩层。
①伪顶——位于煤层之上的一层炭质泥岩。
几厘米到十几厘米，稳定性差，对顶板管理影响不大，不需维护，随采随落，但影响煤质。
② -------------- 直接顶位于伪顶之上的砂、页岩等，厚度较大，几米到十几米，有一定的稳定性，一般回柱后自行垮落，是顶板管理的重要部位。
②老顶——位于直接顶以上，厚度较大，属较稳定的砾、石灰岩等，不易跨落，常会缓慢下沉，或面积较大时才跨落一次.（二）底板——位于煤层之下的岩层，可分两种。
①直接底一一直接位于煤层之下的强度较低的岩层，一般由泥、页岩等组成，其特点是易遇水膨胀，引起底鼓，破坏巷道运输轨道或支架。
②老底 -- 位于直接底之下比较坚固的岩层，多为砂岩、石灰岩等一般厚度大、岩性强度大，岩层稳定，永久性集中运输巷就布置在该岩层。
二、矿井开拓㈠、井田与矿区矿井开拓的概念从井田范围之内，从地面直接进入地下所开采的一系列巷道的工程就称之为矿井开拓㈡、矿井巷道分类1•按巷道的倾角不同分类①垂直巷道—垂直巷道的中心线与水平面垂直②倾斜巷道一中心线与水平面不平行也不垂直，而是成一定的角度③水平巷道—中心线与水平面大致平行2•按巷道的作用和服务范围不同分类A开拓巷道指为全矿井服务，或是为一个、几个阶段服务的巷道主要有主副立井、井底车场等B 准备巷道指为一个采区或两个回采工作面服务的巷道主要有采区车场、采区石门等C回采巷道指只为一个回采工作面服务的巷道主要有工作面运输巷、开切眼等。
三、煤矿矿用产品的安全标志及其识别一）、执行安全标志管理的煤矿矿用产品的种类如下：1. 电气设备①高、低压电气设备②防爆电机③矿用泵④综合保护装置⑤其他防爆电器2. 照明设备包括的有：安全帽、报警矿灯、矿灯短路保护装置、防爆灯具3. 爆炸材料、发爆器包括的有: 煤矿许用炸药、发爆器等4. 通信、信号装置①通信类产品包括：无线电通信系统、有线混合通信系统②信号类产品包括的有：防爆声光报警信号装置、隔爆型电铃等5. 钻孔机具及附件包括的有：煤电钻、凿岩机具、钻杆钻机等6. 提升、运输设备包括的有：带式刮板输送机、人车、提升容器等7. 动力机车包括防爆蓄电池电机车、架线式工矿电机车8. 支护设备包括的有：液压支架、、摩擦支柱、液压支架用胶管9. 采、掘机械及配套设备包括的有：采煤机、掘进机二）、煤矿矿用产品安全标识的识别要点如下：①看安全标志的尺寸规格②看安全标志标识的颜色标准规格安全标志标识为黄色底板，边框及“ MA为黑色并凸出0.25MM非标准规格安全标志标识，其底板和图案颜色可根据产品外观或铭牌总体设计情况合理选用。
③看安全标志识别的加施位置标准规格安全标志标识，在产品外体明显位置上，选用的规格与产品外形尺寸相适应；非标准规格安全标志标识，在产品外体的明显位置上。
④电缆、输送带、管材等产品：加施的间隔距离不大于5M⑤在产品本体上不能加施安全标识的，其安全标志标识必须加施在产品最小包装上。
四、便携式甲烷检测仪的种类便携式甲烷检测仪的种类很多，按照检测原理来进行总体分类，可分为：热催化式、热导式和半导体气敏元件三大类一）、便携式甲烷检测仪的使用1. 使用步骤测量的时候，应用手将仪器的传感器部位举至或悬挂在测量处，经十几秒钟的自然扩散，在瓦斯超限发出声时，再重点监视环境瓦斯，或采取相应的措施。
2. 使用注意事项①要保护好仪器。
②当电量不足的时候，应停止使用，赶紧充电③对仪器的零点测试精度及报警点应定期进行效验。
④当环境中瓦斯浓度超过规定值时，仪器应停止使用。
⑤检查过程中还应注意顶板支护及两帮情况防止伤人事故的发生⑥当瓦斯浓度或氧气浓度超过规定限度时应迅速退出。
⑦当闻到有其他特殊的异杂气味时也要迅速退出。
3. 常见故障与处理①当打开开关后无法显示，可能是线路中断或是电池损坏，应重新换电池。
②显示时隐时现则可能是电池接触不良，应重修开关。
③如果显示不为零，调零电位仍无法归零，就应该找专职人员调校。
第三节矿井主要灾害事故防治与避灾一、矿井瓦斯喷出的预防与处理首先，必须加强矿井地质工作，摸清采掘区域内的地质构造情况，同时采取“探、排、引、堵| 的技术措施。
1. 探明地质构造在瓦斯喷出可能性大的地区掘进时，可在掘进巷道的前方和两侧打钻孔，探明是否存在断层、裂隙和溶洞，以便了解它们的位置、大小和瓦斯赋存情况。
2. 排放或抽放瓦斯如探明断层、裂隙、溶洞不大或瓦斯量不多时，则可让它自然排放；如溶洞体积大、范围大、瓦斯量大、喷出强度大、持续时间长、则可插管进行抽放。
3. 引导瓦斯到回风道喷出瓦斯的裂隙范围较小且瓦斯喷出量水大时，可用风筒将瓦斯引到回风道或引到距离工作面20米以外的巷道中，以保证工作面能安全放炮。
4. 堵塞裂隙当喷出瓦斯的裂隙范围较广，但喷出量很小时，可用黄泥或水泥堵住裂隙，防止瓦斯喷出，以保证掘进工作面的安全。
对于有瓦斯喷出的工作面要有独立的通风系统，并加大供风量。
作业人员要配备隔离式自救器，并熟悉避灾路线前探钻孔的要求是：(1) 立井和石门掘进揭开有喷出危险的煤层时，在该煤层10m以外开始向煤层打钻(2) 在瓦斯喷出危险煤层中掘进巷道时，可沿煤层边掘进边打超前孔，钻孔超前工作面不得少于5m。
孔数不得少于3个，钻孔控制范围要超出井巷侧壁2—3m(3) 巷道掘进时，如果瓦斯将由岩石裂隙、溶洞以及破坏带喷出时，前探钻孔直径不小于75mm 孔数不少于2个，超前距不小于5m。
掘砌工实操教案
掘砌工岗位培训实操教案培训大纲一掘进区掘进安全操作知识一、打钻时的操作知识1、打眼前的准备工作：（1）按中腰线在工作面定出眼位并做好标记。
（2）予量钎长，按设计眼深在钎杆上做好标记，严格掌握打眼深度。
（3）打眼前必须检查工作地点的顶帮是否稳固完好。
如发现有不安全情况要立即处理。
2、要严格按照工作面设置的炮眼布置图和爆破说明书内容进行施工。
3、光爆打眼（1）先按中腰线打好第一个正顶眼，插上钎子或炮棍，作为导向的标志。
其它眼以此眼方向为准进行作业，做到眼位、方向、深度符合图表要求。
（2）在周边眼轮廓线上遇到有软弱夹层，煤层或层理较发育的部位，应适当增加空眼作为导向眼。
（3）周边眼布置在设计断面轮廓线上，眼底向巷道周边线外的偏出值不大于50mm。
（4）光爆必须坚持“五不”，其内容是：①没有施工措施、光爆图表，班组长不划线不定眼位;②班组长不按光爆图表划出全部眼位，钻工不打眼;③钻工打眼不符合光爆设计要求，放炮员不装药;④放炮员不按光爆图表装药，班长不得批准点炮；⑤光爆质量不好，在没有制订出改进措施之前不继续施工。
4、发现工作面有瞎炮，必须由放炮员处理完毕之后，方可打眼。
严禁利用炮眼残底(无论有无残余炸药)继续加深。
5、有下列情况之一者都不准打眼，并报告值班者及时进行处理。
(1)顶板压力大，有冒顶片帮危险时。
(2)有透水征兆(即挂红、挂汗、空气变冷、发生水叫、淋水增大等现象)。
如眼内往外流水禁止拔出钎杆。
(3)掘进头瓦斯超限时。
(4)控顶距离超过作业规程规定时。
6、风钻打眼(1)打眼前详细检查风钻各部件是否齐全完好。
风水管路是否畅通，有无损坏；检查钎子是否平直，钎尾、钎头是否完好合适，钎心孔是否畅通,钎子锥体部分与钎头孔必须严密合适。
(2)做好审帮问顶工作，支架及控顶距离必须符合作业规程规定。
当作业环境具备安全条件时,才能将风水管、风钻、钎杆等准备到工作面。
(3)钻眼工必须熟悉本工作面爆破图表及具体要求。
掘进巷修工培训
三、岩石平巷施工 在巷道掘进中，破碎岩石是一项主要工序。破碎岩石常用的方法有两种，钻 眼爆破破岩法和掘进机破岩法。岩巷的掘进，仍以钻爆法破碎岩石为主要手段。 1.钻眼爆破破岩法 钴眼爆破破岩法，简称钻爆法。就是采用钻眼机具在工作面布置一定数目的 炮眼，然后在炮眼内装药进行爆破，把岩石破碎下来的方法。钻眼爆破时要产生 大量岩尘，严重威胁工人的健康。为防止岩尘对人体产生危害，必须坚持实行湿 式钻眼。 在采用钻爆法掘进巷道时，施工工艺参数往往是以钻爆工序为主，配合其他 工序而确定的。钻爆参数主要包括炮眼深度、炮眼直径、炮眼数目、装药量、炮 眼布置等内容。钻眼爆破技术主要包括岩巷光面爆破技术、毫秒爆破技术、断裂 控制爆破技术等。随着高效能装岩机具和装岩台车的推广使用，为加大炮眼深度， 提高钻眼速度提供了可靠的保证，深孔光面爆破技术成为目前钻眼爆破技术发展 的主要方向。
巷道掘进时，必须按爆破作业图表所标定的眼位、方向、角度和深度进行钻眼， 并组织好多台凿岩机的分区同时作业，同时要注意掌握巷道掘进的方向和坡度。 为了安全，钻眼前要检查并处理顶、帮的活石，加固靠近工作面的支架。同 时检修好凿岩机、气腿，上足润滑油；备齐钎杆、钎头，并检查钎杆中心孔是否 通气；检查风、水管路是否漏损，风、水压是否正常。 为了缩短钻眼时间，加快掘进速度，采用多台凿岩机作业是行之有效的措施。 一般每2～3m2工作面配备一台凿岩机，在坚硬岩石中每台凿岩机所占面积可缩 减至1～1.5m2。 多台凿岩机作业，工作面必然是风、水管多，设备多，人员多。为了避免造 成混乱，可从以下两个方面采取措施： (1)合理布置工作面风、水管路。凿岩机各风水管及接头均应编号，以便及时 关、开。凿岩机工作结束后，可将小风、水胶皮管从分风、分水器上卸下，连同 凿岩机一起带出工作面，下次钻眼时很快就能接通风、水管路。 (2)建立钻工岗位责任制，合理分区作业。多台凿岩机作业容易产生拥挤和干 扰，采用定人、定机、定位、定任务、定时间的钻工岗位责任制是一项行之有效 的措施。另外，将工作面以中心为基准，分为左右两部和中心区，然后将每区内 的炮眼以由上到下的顺序划分成若干组，并尽量使各组的炮眼数目相等。再将同 时工作的凿岩机编号并使其在各自的固定区域里进行钻眼。这样做既有利于工人 熟悉炮眼的设计位置、深度、角度，又有利于凿岩机的保养。
煤矿巷道掘砌工教案

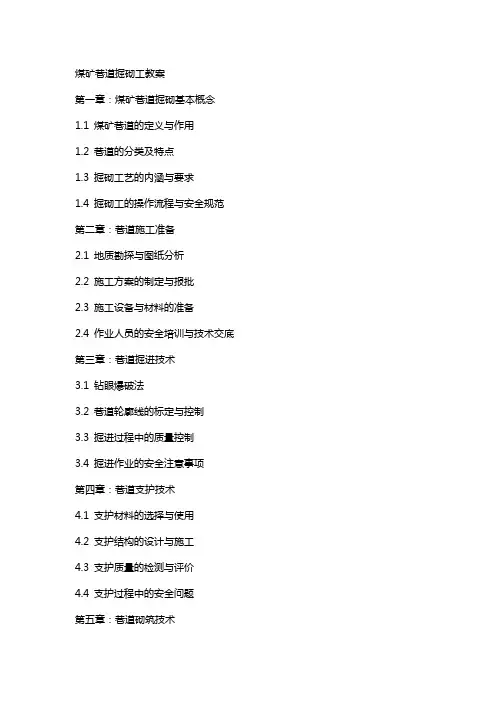

煤矿巷道掘砌工教案第一章：煤矿巷道掘砌基本概念1.1 煤矿巷道的定义与作用1.2 巷道的分类及特点1.3 掘砌工艺的内涵与要求1.4 掘砌工的操作流程与安全规范第二章：巷道施工准备2.1 地质勘探与图纸分析2.2 施工方案的制定与报批2.3 施工设备与材料的准备2.4 作业人员的安全培训与技术交底第三章：巷道掘进技术3.1 钻眼爆破法3.2 巷道轮廓线的标定与控制3.3 掘进过程中的质量控制3.4 掘进作业的安全注意事项第四章：巷道支护技术4.1 支护材料的选择与使用4.2 支护结构的设计与施工4.3 支护质量的检测与评价4.4 支护过程中的安全问题第五章：巷道砌筑技术5.1 砌筑材料的选择与配制5.2 砌筑工艺的要求与操作5.3 砌筑质量的控制与验收5.4 砌筑过程中的安全注意事项第六章：巷道通风与排水6.1 巷道通风原理与设备6.2 通风系统的安装与维护6.3 巷道排水方法与设备6.4 排水系统的安装与维护第七章：巷道施工测量与监控7.1 巷道测量原理与方法7.2 测量工具与设备的使用7.3 巷道施工监控技术7.4 监控数据的分析与处理第八章：煤矿巷道施工安全技术8.1 矿井安全规程与法律法规8.2 巷道施工安全措施与应急预案8.3 作业人员安全防护用品的正确使用8.4 常见安全事故的预防与处理第九章：煤矿巷道施工质量控制9.1 巷道施工质量标准与要求9.2 施工过程中的质量控制措施9.3 质量问题的诊断与处理9.4 工程质量验收与评价第十章：煤矿巷道施工组织与管理10.1 施工组织设计的原则与方法10.2 施工进度计划的制定与实施10.3 人力资源管理与材料供应10.4 施工成本控制与合同管理重点和难点解析教案中的重点环节包括：1. 巷道施工准备：地质勘探与图纸分析、施工方案的制定与报批、施工设备与材料的准备、作业人员的安全培训与技术交底。
2. 巷道掘进技术：钻眼爆破法、巷道轮廓线的标定与控制、掘进过程中的质量控制、掘进作业的安全注意事项。
巷道掘砌工专业基础知识

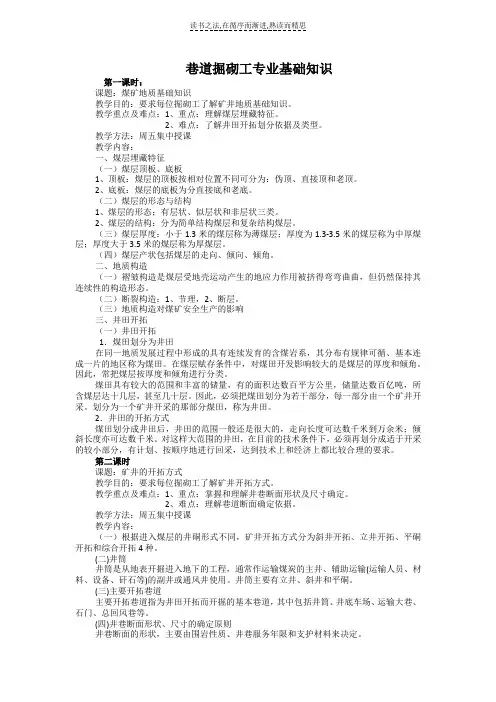

巷道掘砌工专业基础知识第一课时：课题：煤矿地质基础知识教学目的：要求每位掘砌工了解矿井地质基础知识。
教学重点及难点：1、重点：理解煤层埋藏特征。
2、难点：了解井田开拓划分依据及类型。
教学方法：周五集中授课教学内容：一、煤层埋藏特征（一）煤层顶板、底板1、顶板：煤层的顶板按相对位置不同可分为：伪顶、直接顶和老顶。
2、底板：煤层的底板为分直接底和老底。
（二）煤层的形态与结构1、煤层的形态；有层状、似层状和非层状三类。
2、煤层的结构：分为简单结构煤层和复杂结构煤层。
（三）煤层厚度：小于1.3米的煤层称为薄煤层；厚度为1.3-3.5米的煤层称为中厚煤层；厚度大于3.5米的煤层称为厚煤层。
（四）煤层产状包括煤层的走向、倾向、倾角。
二、地质构造（一）褶皱构造是煤层受地壳运动产生的地应力作用被挤得弯弯曲曲，但仍然保持其连续性的构造形态。
（二）断裂构造：1、节理，2、断层。
（三）地质构造对煤矿安全生产的影响三、井田开拓（一）井田开拓1．煤田划分为井田在同一地质发展过程中形成的具有连续发育的含煤岩系，其分布有规律可循、基本连成一片的地区称为煤田。
在煤层赋存条件中，对煤田开发影响较大的是煤层的厚度和倾角。
因此，常把煤层按厚度和倾角进行分类。
煤田具有较大的范围和丰富的储量，有的面积达数百平方公里，储量达数百亿吨，所含煤层达十几层，甚至几十层。
因此，必须把煤田划分为若干部分，每一部分由一个矿井开采。
划分为一个矿井开采的那部分煤田，称为井田。
2．井田的开拓方式煤田划分成井田后，井田的范围一般还是很大的，走向长度可达数千米到万余米；倾斜长度亦可达数千米。
对这样大范围的井田，在目前的技术条件下，必须再划分成适于开采的较小部分，有计划、按顺序地进行回采，达到技术上和经济上都比较合理的要求。
第二课时课题：矿井的开拓方式教学目的：要求每位掘砌工了解矿井开拓方式。
教学重点及难点：1、重点：掌握和理解井巷断面形状及尺寸确定。
2、难点：理解巷道断面确定依据。
煤矿巷道掘砌工安全培训教案

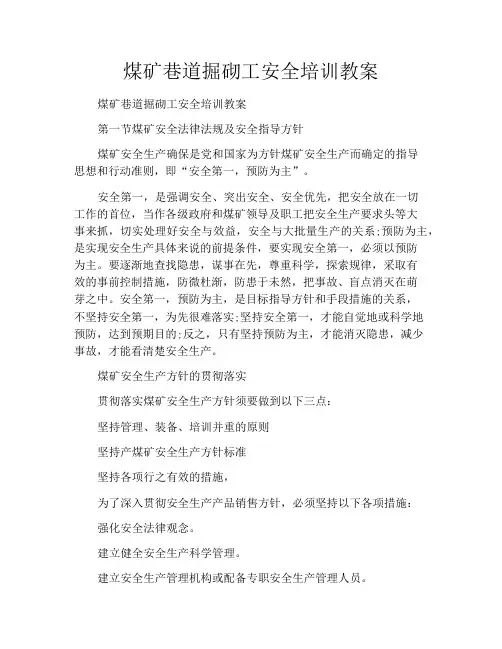

煤矿巷道掘砌工安全培训教案煤矿巷道掘砌工安全培训教案第一节煤矿安全法律法规及安全指导方针煤矿安全生产确保是党和国家为方针煤矿安全生产而确定的指导思想和行动准则，即“安全第一，预防为主”。
安全第一，是强调安全、突出安全、安全优先，把安全放在一切工作的首位，当作各级政府和煤矿领导及职工把安全生产要求头等大事来抓，切实处理好安全与效益，安全与大批量生产的关系;预防为主，是实现安全生产具体来说的前提条件，要实现安全第一，必须以预防为主。
要逐渐地查找隐患，谋事在先，尊重科学，探索规律，采取有效的事前控制措施，防微杜渐，防患于未然，把事故、盲点消灭在萌芽之中。
安全第一，预防为主，是目标指导方针和手段措施的关系，不坚持安全第一，为先很难落实;坚持安全第一，才能自觉地或科学地预防，达到预期目的;反之，只有坚持预防为主，才能消灭隐患，减少事故，才能看清楚安全生产。
煤矿安全生产方针的贯彻落实贯彻落实煤矿安全生产方针须要做到以下三点：坚持管理、装备、培训并重的原则坚持产煤矿安全生产方针标准坚持各项行之有效的措施，为了深入贯彻安全生产产品销售方针，必须坚持以下各项措施：强化安全法律观念。
建立健全安全生产科学管理。
建立安全生产管理机构或配备专职安全生产管理人员。
认真组织安全生产检查。
增大煤矿安全监察力度。
加强人身安全工作技术教育培训工作。
关口前移，做好事故预防组织工作。
切实做好事故调查和处理工作。
加大对事故责任人处罚力度。
煤矿安全生产法律法规体系煤矿安全生产法律法规管理体系，煤矿评价体系主要内容有：(1)法律有《安全生产法》、《煤炭法》、《矿山安全法》、《劳动法》、《矿产资源法》等。
(2)行政法规有《省属监察条例》、《煤炭生产许可证管控办法》、《安全生产许可证条件》、《乡镇煤矿管理条例》、《矿生产法实施条例》、《特别重大事故调查报告重大事故程序暂行规定》、《企业职工伤亡事故报告与处理新规定规定》等。
(3)地方性法规有《***省矿山安全法实施办法》、《***省煤炭法实施办法》等。
巷道掘砌工5章3节砌碹支护
第五章 第三节砌碹支护
混凝土(钢筋混凝土)砌碹工艺
2．砌碹操作
1）灌基础和墙
(1) 拆除临时支架。按腰线、中线检查。 (2) 钢筋是在基础底面生根，在挖出基础后，绑扎钢 筋。 （3）凝土的搅拌浇灌前，应当再一次检查钢筋、模板 (4) 拆除模板。养护一定时间以后，就可以拆除模板
2) 浇灌碹拱 3) 收尾工作
第五章 第三节砌碹支护
（3)拱的作用: 承受顶压并传给 墙和基础
第五章 第三节砌碹支护
二、砌碹支护施工种类
• 1、石材混凝土块砌碹支护
•
1—金属碹胎 2—脚手架 3—铁板 4—工作台横梁
5—托梁 6—立柱 7—卧撑 8—风筒 9—临时充填矸石 10—风、水管路
第五章 第三节砌碹支结构特点： 解释砌碹：石材整体式支架(简称石材支架、 俗名砌碹)是指用料石、混凝土或钢筋混凝 土砌筑成的连续整体式支架。其主要形式 是直墙拱式由拱、墙和基础三部分组成。 拱的作用：是承受顶压，并向墙和两帮传递 墙的作用：是支承拱和抗侧压
第五章 第三节砌碹支护
三、石材混凝土块砌碹支护
第五章 第三节砌碹支护
石材支护
第五章 第三节砌碹支护
•
1)墙的作用是支承和抵抗侧压在拱基处传给 墙的压力是斜的，要求壁后必须充密实，防止拱 与墙开裂，侧压过大时，可用弯曲的墙。 • 2) 基础的作用是把墙传来的载荷和自重均匀 传给底板当底板岩石坚硬时，墙与基础可以等宽( 厚)度；底板若比较软时，基础必须加宽，如果底 板有底鼓时，还可以砌底拱
第五章 第三节砌碹支护
课题五 第三节 砌碹支护
《巷道掘砌工》
义马煤炭高级技工学校 芮群毅
第五章 第三节砌碹支护
教学目标： 1.了解砌碹支护的特点 ； 2.掌握砌碹施工工艺； 3.培养学员互帮互助、团队精神，为以 后的工作打下良好的基础。 教学难点：砌碹施工工艺。
【精品】巷道掘砌工技能鉴定理论教案.doc
巷道掘砌工技能鉴定理论知识授课对象：初级、中级时间：四学时主要内容：1、煤矿安全知识2、煤矿基本知识3、巷道掘砌工专业知识4、相关知识第一章、煤矿安全知识第一节一、煤矿安全生产方针和法规 1、煤矿安全生产方针:安全第一、预防为主 2、一般所说的三大规程是什么三人规程指《煤矿安全规程》《采掘技术作业规程》《技术操作规程》，《煤矿安全规程》是煤矿生产的根本法规，《采掘技术作业规程》《技术操作规程》是煤矿生产现场执行安全规程的两个技术文件。
《采掘技术作业规程》要求每个采掘工作面分开编制，一工程、一规程。
《技术操作规程》分工种编制，内容随煤矿科技水平提高而修改充实。
3、怎样执行三大规程制定安全技术措施要根据三人规程的有关条文來写。
每项工程开工要组织施工队工人学习，参加学习的人要签字盖章，新工人下井前要学习三大规程，出了事故按有关条文追查。
二、矿井通风与安全知识1、矿井通风任务1）供给井下工作人员新鲜空气，满足呼吸2）稀释排除井下有害气体和粉尘，达到允许浓度3）调节井下温度和湿度，造成合适气候。
煤矿安全规程规定，每一矿井必须采用机械通风。
掘进巷道最常用的通风方式为压入式通风和混合式通风。
2、井下空气成分的要求？采掘工作面风流屮，按体积计算，氧气不得低于20%,二氧化碳不超过1.5%, —氧化碳不超过0.0024%。
3、井下工作地点每人、每分钟供给风量不少于4立方米。
4、什么叫瓦斯，有什么性质瓦斯是井下甲烷为主的有毒、有害气体的总称，具有燃烧性、爆炸性。
5、井下风流中瓦斯浓度怎样规定？采区冋风巷、采掘工作面冋风巷冋风流中瓦斯浓度超过1%, 二氧化碳超过1.5%,必须停止工作，撤出人员。
6、瓦斯爆炸的条件及预防措施？必须同时具备以下三个条件，缺一不可1）瓦斯浓度在5%・16% 2）引爆火源的温度在650°C-750°C之间3）空气中氧气浓度大于12%。
预防措施：1）防止瓦斯浓度积聚到爆炸下限浓度以上2）防止引燃瓦斯的高温热源。
煤矿巷道掘砌工安全培训教案
仅供参考[整理] 安全管理文书煤矿巷道掘砌工安全培训教案日期：__________________单位：__________________第1 页共52 页煤矿巷道掘砌工安全培训教案第一节犆嚎蟀踩煞ü婕鞍踩秸?煤矿安全生产方针是党和国家为确保煤矿安全生产而确定的指导思想和行动准则，即“安全第一，预防为主”。
安全第一，是强调安全、突出安全、安全优先，把安全放在一切工作的首位，要求各级政府和煤矿领导及职工把安全生产当作头等大事来抓，切实处理好安全与效益，安全与生产的关系;预防为主，是实现安全生产的前提条件，要实现安全第一，必须以预防为主。
要不断地查找隐患，谋事在先，尊重科学，探索规律，采取有效的事前控制措施，防微杜渐，防患于未然，把事故、隐患消灭在萌芽之中。
安全第一，预防为主，是目标原则和手段措施的关系，不坚持安全第一，预防为主很难落实;坚持安全第一，才能自觉地或科学地预防，达到预期目的;反之，只有坚持预防为主，才能消灭隐患，减少事故，才能做到安全生产。
煤矿安全生产方针的贯彻落实贯彻落实煤矿安全生产方针应做到以下三点：坚持管理、装备、培训并重的原则坚持煤矿安全生产方针标准坚持各项行之有效的措施，为了深入贯彻安全生产方针，必须坚持以下各项措施：强化安全法律观念。
建立健全安全生产责任制。
建立安全生产管理机构或配备专职安全生产管理人员。
认真组织安全生产检查。
加大煤矿安全监察力度。
第 2 页共 52 页加强安全技术教育培训工作。
关口前移，做好事故预防工作。
做好事故调查和处理工作。
加大对事故责任人处罚力度。
煤矿安全生产法律法规煤矿安全生产法律法规体系，煤矿体系主要内容有：(1)法律有《安全生产法》、《煤炭法》、《矿山安全法》、《劳动法》、《矿产资源法》等。
(2)行政法规有《煤矿安全监察条例》、《煤炭生产许可证管理办法》、《安全生产许可证条件》、《乡镇煤矿管理条例》、《矿山生产法实施条例》、《特别重大事故调查程序暂行规定》、《企业职工伤亡事故报告与处理规定》等。
掘砌工教案
一、煤矿安全生产方针与法律法规（1学时）1.什么是煤矿安全生产方针？答：“安全第一，预防为主”是我国煤矿安全生产的基本方针。
2.煤矿安全生产方针的含义是什么？答：“安全第一”是要把安全生产放在一切工作的首位，煤矿主要负责人要对安全生产全面负责，建立健全安全生产责任制，全员、全方位、全过程地搞好安全工作，真正做到不安全不生产。
“预防为主”是要树立安全生产的超前意识，依法进行安全生产坚察监督，努力抓好各项安全基础工作，及时查找和消除生产中的各种隐患，把危害消灭在萌芽之中，防患于未然。
3、煤矿安全生产方针的贯彻落实应当做到以下三点⑴、坚持管理、装备、培训三并重的原则。
⑵、坚持煤矿安全生产方针标准。
⑶、坚持各项行之有效的措施。
4、我国煤矿安全法律法规体系的主要内容。
⑴、法律有《安全生产法》、《煤炭法》、《矿山安全法》、《劳动法》、《矿产资源法》。
⑵、行政法规有《煤矿安全监察条例》、《煤炭生产许可证管理办法》、《乡镇煤矿管理条例》、《矿山安全法实施条例》、《特别重大事故调查程序暂行规定》、《企业职工伤亡事故报告和处理规定规定》。
⑶．地方性法规有《XX省矿山安全法实施办法》、《XX省煤炭法实施办法》。
⑷、部门规章和地方政府规章有《煤矿安全规程》、《爆破安全规程》、《特种作业人员安全技术培训考核管理办法》。
二、煤矿生产技术（1学时）1、煤层的顶底板顶板：位于煤层上面的岩层称顶板。
顶板：位于煤层下面的岩层称底板。
2、煤层的厚度薄煤层：煤层小于1.3m的煤层叫薄煤层。
中厚煤层：煤层在1.3~3.5m的煤层叫薄煤层。
厚煤层：煤层大于3.5m的煤层叫薄煤层。
3、煤层的产状要素煤层的产状要素包括：走向、倾向、倾角。
走向：煤层层面和水平面相交的线叫走向线，走向线的延伸方向即为煤层的走向。
倾向：在煤层层面上与走向线垂直并沿层面向下延伸的直线叫做倾斜线，倾斜线的水平投影所指的方向称为倾向。
倾角：煤层层面与水平面所夹的最大锐角称为倾角。
煤矿掘进工培训教案
煤矿掘进工技能 培训
基本技能培训
安全知识培训： 了解煤矿安全 法规，掌握安 全操作规程
01
地质知识培训： 了解煤矿地质 条件，提高掘 进效率
03
02
设备操作培训： 熟练掌握掘进 设备操作方法， 提高工作效率
04
掘进技术培训： 掌握掘进工艺， 提高掘进质量
安全技能培训
01
安全知识： 了解煤矿安 全法律法规， 掌握安全操 作规程
02
煤矿掘进工的主要职责包括： 挖掘巷道、开凿隧道、支护 顶板、维护巷道安全等。
04
煤矿掘进工的工作环境较为 艰苦，需要具备较强的身体 素质和心理素质。
煤矿掘进工的工作内容
01
负责煤矿巷道的掘进工作， 包括开挖、支护、通风等
02
操作掘进设备，如掘进机、 钻机等
03
负责巷道的测量、定位和 地质勘探
04
02
安全设备使 用：熟练使 用安全设备， 如安全帽、 防护服等
03
安全操作：பைடு நூலகம்掌握正确的 操作方法， 避免安全事 故发生
04
应急处理： 学会应对 紧急情况， 如火灾、 塌方等
05
安全检查： 定期进行安 全检查，确 保工作环境 安全可靠
设备操作技能培训
设备类型：掘进机、钻机、 装载机等
操作方法：设备启动、停止、 调整参数等
确保掘进工作的安全、高 效和环保
05
参与巷道维护和维修工作， 确保巷道的稳定和畅通
煤矿掘进工的职责与要求
职责：负责煤矿巷道的掘进、 支护、通风等工作
A
安全要求：遵守安全生产规 定，确保作业安全
C
B
技能要求：具备一定的地质、 采矿、机电等专业知识
