沪科版九年级物理第十四章中和测试题
沪科版九年级物理第十四章测试题
姓名_________ 考号_______
一．填空题（每空1分，共 17分）
1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．
2．如图22，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。
要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I ；要使R 、R
串联，开关S 1、S 2
应 (填“断开”或“闭合”)。
图22
3．如果通过手电筒小灯泡的电流强度是0.3安培，则1分钟里通过小灯泡的电量是______库仑。
4、如图23所示的导线，A 处导线的直径大于B 处导线的直径，那么通过A 处和B 处电流强度的关系I 1______I 2（填大于、小于或等于）。
5．图24中，当把滑动变阻器的滑片P 向右滑动时，CD 间的电阻值______，BD 间的电阻值______（选填“变大，变小，不变”）。
6. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。
他出现错误的原因是____________________ ___，实际电压应是___________。
7．欧姆定律的表达式为 ，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越大。
两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。
．
二．选择题（每小题2分，共20分）
8．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况 （ ）
A ．电灯的灯丝被烧断 B.电灯正常发光
C. 电灯发出暗淡的光
D.保险丝熔断
9．小强同学在探究串联电路电流规律的实验中，按图25连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是 （ ）
A.灯L 1短路
B.灯L 2断路
C.电流表烧坏了
D.灯L 1断路
图25 图26
10．如图26所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是 （ ）
A ．两表示数都变大
B ．两表示数都变小
C ．电流示数变大，电压表示数变小
D ．电流示数变小，电压表示数变大
10．发生电火灾后，最不应该做的是 （ ）
A ．用水灭火 B.用灭火器灭火
C ．用砂子灭火 D.切断电源并拔打119火警电话
11．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 （ ）
A.将两个4欧的电阻串联起来
B.将两个10欧的电阻并联起来
C.将两个4欧的电阻并联起来
D.将两个10欧的电阻串联起来
12．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）
A ．电源没电了
B ．小灯泡处开路
C ．滑动变阻器处开路
D ．开关处开路
13．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（ ）
A ．这是伪科学的撞骗行为
B ．此人也许真有不导电的特异功能
C ．此人与大地之间一定有良好的绝缘
D ．他去抓两根电线前，零线被助手切断了
14．下列说法正确的是( ) A ．家庭电路用的保险丝是由电阻率大、熔点高的合金制成 B ．用测电笔测电时，手不准接触笔上任何金属体 C ．只有低于220V 的电压才是安全的·
D ．螺丝口灯座的螺旋套，只准接在零线上
15．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是
A ．R 串在Ⅱ区域，R 并在Ⅲ区域
B ．R 串在Ⅲ区域，R 并在Ⅰ区域 （ ）
C ．R 串在Ⅰ区域，R 并在Ⅱ区域
D ．R 串在Ⅰ区域，R 并在Ⅲ区域
16、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ）
A ．电阻变大，电流减小
B ．电阻变小，电流增大
C ．电阻和电流都增大
D ．电阻和电流都减小
三．作图（每题2分，共4分）
17、(2分)一个商品仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃，一个电池组、两个开关，还有若干条导线，请你为仓库管理员设计一个电路：电铃响同时绿灯亮，表示送货人在后门按开关，电铃响同时红灯亮表示前门取货人在前门按开关．要求画出电路图，图中要标明红灯、绿灯及相应的前门、后门的开关．
18、 用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。
19.自动公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中的一个按钮，装在车内的电铃就会想起，以提醒司机停车并打开车门。
请你按要求设计电路并画出电路图。
四、实验题（每空1分，共18分）
20．用伏安法测电阻，电路如图85所示。
(1)在图中的“○”里填上电压表和电流表的符号。
(2)要让电流表示数变大，滑动变阻器的滑片P 应向______端滑动。
（填“a”或“b”）
O
1图7-25
(3)实验中，电流表和电压表的示数如图86所示，通过电阻R的电流是______安培，电阻R两端的电压是______伏特。
这个导体的电阻是______欧姆。
21．测定额定电压是4.5伏特的小灯泡工作时的电阻和电源电压。
(1)在下面的方框内画出实验电路图。
(2)用笔画线代替导线，把图87中的实物示意图按照电路图连接成实验电路。
(3)三次测量的实验数据，已列入表中，请你分别求出每次实验时灯泡的阻值，将计算结果填入表中。
(4)在图88中，分别画出第二次实验数据在电流表和电压表上表针的位置，并画出接线，以表明测量时使用的量程。
(5)计算出灯泡电阻的平均值R平=______Ω。
(6)计算出电源电压U=_____V
22．图89是一种自动测定油箱内油面高度的装置。
R是滑动变阻器，它的金属滑片是杠杆的一端。
从油量表（电流表）指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。
答：油箱内油量减少后，油面下降，浮标向下运动，由于杠杆的作用，滑动变阻器R的滑片______，接入电路中的电阻______，电路的总电阻______，根据欧姆定律可知，电路中的电流强度______，油量表（实际是电流表）相应的示数______，显示油箱内的油量。
如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度。
五．计算题（11分）
23．（5分）有一个灯泡，它的电阻是12Ω，把灯泡两端加6V电压时，灯泡能正常工作。
如果把灯泡接在7.5V 的电源上，仍使灯泡正常发光，应给灯泡串联一个多大的电阻？
24 ．（6分）如图7-31所示的电路，R1=30Ω，R2=10Ω，开关S闭合后，电流表A的示数为0.4A，求电源电压、通过R2的电流和干路中的电流。
图7-31。
沪科版九年级物理第十四章中和测试题
沪科版九年级物理第十四章测试题姓名_________ 考号_______一．填空题（每空1分，共 17分）1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．2．如图22，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。
要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I ；要使R 、R串联，开关S 1、S 2应 (填“断开”或“闭合”)。
图223．如果通过手电筒小灯泡的电流强度是0.3安培，则1分钟里通过小灯泡的电量是______库仑。
4、如图23所示的导线，A 处导线的直径大于B 处导线的直径，那么通过A 处和B 处电流强度的关系I 1______I 2（填大于、小于或等于）。
5．图24中，当把滑动变阻器的滑片P 向右滑动时，CD 间的电阻值______，BD 间的电阻值______（选填“变大，变小，不变”）。
6. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。
他出现错误的原因是____________________ ___，实际电压应是___________。
7．欧姆定律的表达式为 ，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越大。
两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。
．8．修理某用电器时，需要一只4.5欧姆的电阻，现在手边有1欧姆电阻2只，9欧姆电阻4只，4欧姆电阻2只，应选用______欧姆电阻______只______联。
二．选择题（每小题2分，共20分）7．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况 （ ）A ．电灯的灯丝被烧断 B.电灯正常发光 C. 电灯发出暗淡的光 D.保险丝熔断8．小强同学在探究串联电路电流规律的实验中，按图25连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是 （ ）A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路图25 图269．如图26所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是 （ ）A ．两表示数都变大B ．两表示数都变小C ．电流示数变大，电压表示数变小D ．电流示数变小，电压表示数变大10．发生电火灾后，最不应该做的是 （ ） A ．用水灭火 B.用灭火器灭火C ．用砂子灭火 D.切断电源并拔打119火警电话11．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 （ ） A.将两个4欧的电阻串联起来 B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来 12．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路 13．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（ ）A ．这是伪科学的撞骗行为B ．此人也许真有不导电的特异功能C ．此人与大地之间一定有良好的绝缘D ．他去抓两根电线前，零线被助手切断了14．下列说法正确的是( )A ．家庭电路用的保险丝是由电阻率大、熔点高的合金制成B ．用测电笔测电时，手不准接触笔上任何金属体C ．只有低于220V 的电压才是安全的·D ．螺丝口灯座的螺旋套，只准接在零线上15．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是A ．R 串在Ⅱ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域 （ ）C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅰ区域，R 并在Ⅲ区域16、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ） A ．电阻变大，电流减小 B ．电阻变小，电流增大 C ．电阻和电流都增大 D ．电阻和电流都减小 三．作图（每题2分，共4分）17、(2分)一个商品仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃，一个电池组、两个开关，还有若干条导线，请你为仓库管理员设计一个电路：电铃响同时绿灯亮，表示送货人在后门按开关，电铃响同时红灯亮表示前门取货人在前门按开关．要求画出电路图，图中要标明红灯、绿灯及相应的前门、后门的开关．18、 用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。

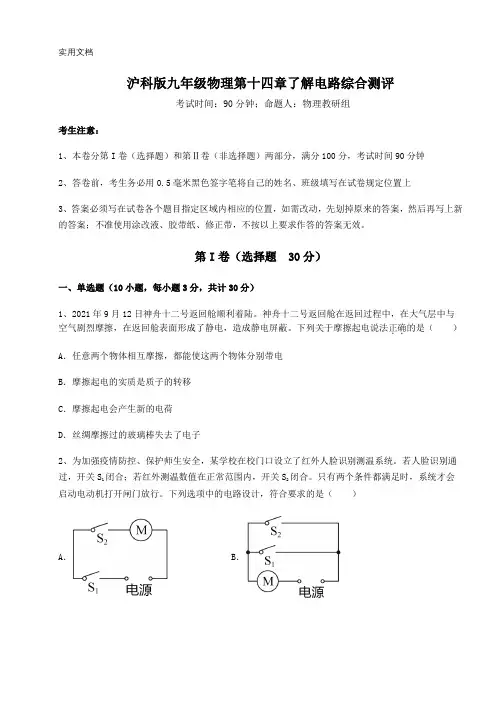

沪科版九年级物理第十四章了解电路综合测评试题(含答案及详细解析)
沪科版九年级物理第十四章了解电路综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、2021年9月12日神舟十二号返回舱顺利着陆。
神舟十二号返回舱在返回过程中，在大气层中与空气剧烈摩擦，在返回舱表面形成了静电，造成静电屏蔽。
下列关于摩擦起电说法正确．．的是（）A．任意两个物体相互摩擦，都能使这两个物体分别带电B．摩擦起电的实质是质子的转移C．摩擦起电会产生新的电荷D．丝绸摩擦过的玻璃棒失去了电子2、为加强疫情防控、保护师生安全，某学校在校门口设立了红外人脸识别测温系统。
若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。
只有两个条件都满足时，系统才会启动电动机打开闸门放行。
下列选项中的电路设计，符合要求的是（）A．B．C．D．3、如图所示，用毛皮摩擦过的橡胶棒去接触验电器金属球，发现验电器的箔片张开，下列说法正确的是（）A．橡胶棒带电是通过摩擦的方法创造了电荷B．验电器的工作原理是异种电荷相互排斥C．验电器的箔片在此过程中失去了电子D．橡胶棒在和毛皮摩擦的过程中得到了电子4、下列现象中，可以用分子热运动规律解释的是（）A．还未看见瀑布，先听见瀑布的声音B．还未看见花儿，先嗅到花儿的香气C．神舟十三号载人飞船腾空而起D．火车呼啸着从站台驶过5、铅笔是我们常用的学习用具，如图所示。
关于铅笔，下列说法正确的是（）A．铅笔芯是绝缘体B．木质杆是绝缘体C．表面油漆是导体D．橡皮擦是导体6、有A、B、C三个轻质小球，其中A球带负电。

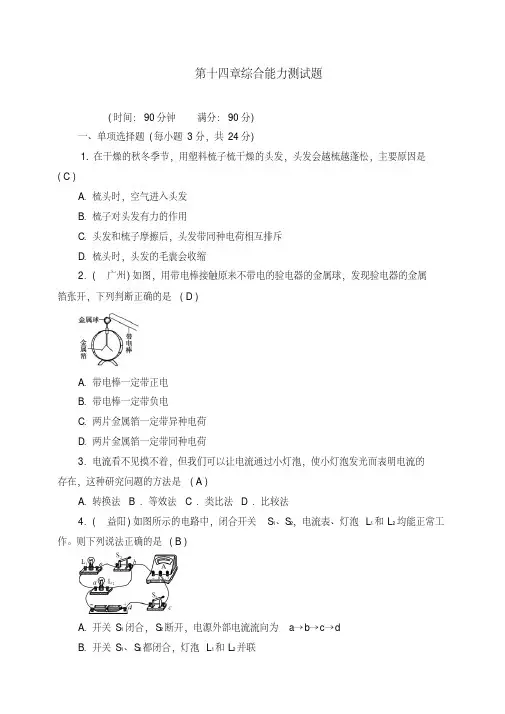

新沪科版九年级物理全册第十四章综合能力测试题
第十四章综合能力测试题(时间：90分钟满分：90分)一、单项选择题(每小题3分，共24分)1.在干燥的秋冬季节，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是( C )A．梳头时，空气进入头发B．梳子对头发有力的作用C．头发和梳子摩擦后，头发带同种电荷相互排斥D．梳头时，头发的毛囊会收缩2．(·广州)如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是( D )A．带电棒一定带正电B．带电棒一定带负电C．两片金属箔一定带异种电荷D．两片金属箔一定带同种电荷3．电流看不见摸不着，但我们可以让电流通过小灯泡，使小灯泡发光而表明电流的存在，这种研究问题的方法是( A )A．转换法 B．等效法 C．类比法 D．比较法4．(·益阳)如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。
则下列说法正确的是( B )A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2并联C．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合S1、S2中任意一个开关，都会有灯泡发光5．某造纸厂为杜绝操作工利用电动切纸机切纸时将手指损伤，他们设计制造的电动切纸机，必须将两只手同时分别按住左、右开关，切纸机才能正常工作。
如图所示电路设计中符合要求的是( C )6．如图所示的电路中，电源电压为 3 V，当开关S1、S2都闭合时，则( B )A．电压表将被烧坏 B．电流表将被烧坏C．灯L1亮，灯L2不亮 D．两只灯泡都被烧坏,第6题图) ,第7题图)7．如图所示电路，三个相同的灯泡，当开关闭合时，电流表A1、A2、A3的读数分别为I1、I2、I3，则它们三者的关系是( A )A．I3＝32I2 B．I3＝32I1C．I3＝I2＝I1 D．I3＝2I28．如图所示，当开关S1断开，S2闭合时，电压表读数为 4.5 V，当开关S1闭合，S2断开时，电压表的示数为 2.1 V，那么S1、S2均断开时，小灯泡L1和L2两端的电压分别为( B )A．2.1 V 4.5 VB．2.4 V 2.1 VC．4.5 V 6.6 VD．4.5 V 2.1 V二、填空题(每空2分，共20分)9．将一些小纸屑放在桌上，用塑料梳子在自己的头发上摩擦一会儿，然后将塑料梳子靠近小纸屑，你会发现小纸屑__吸附在塑料梳子上__，这是因为带电体__吸引轻小物体__。

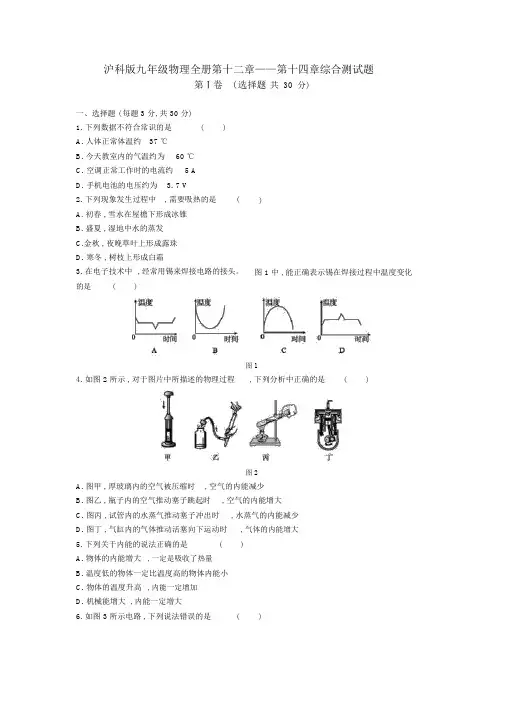

沪科版九年级物理全册第十二章——第十四章综合测试题
沪科版九年级物理全册第十二章——第十四章综合测试题第Ⅰ卷( 选择题共30分)一、选择题 ( 每题 3 分, 共 30 分)1.下列数据不符合常识的是()A.人体正常体温约37 ℃B.今天教室内的气温约为60 ℃C.空调正常工作时的电流约 5 AD.手机电池的电压约为3. 7 V2.下列现象发生过程中, 需要吸热的是(A. 初春 , 雪水在屋檐下形成冰锥B. 盛夏 , 湿地中水的蒸发C.金秋 , 夜晚草叶上形成露珠D.寒冬 , 树枝上形成白霜3.在电子技术中, 经常用锡来焊接电路的接头。
)图 1 中 , 能正确表示锡在焊接过程中温度变化的是()图 14.如图 2 所示 , 对于图片中所描述的物理过程, 下列分析中正确的是()图 2A.图甲 , 厚玻璃内的空气被压缩时, 空气的内能减少B.图乙 , 瓶子内的空气推动塞子跳起时, 空气的内能增大C.图丙 , 试管内的水蒸气推动塞子冲出时, 水蒸气的内能减少D.图丁 , 气缸内的气体推动活塞向下运动时, 气体的内能增大5.下列关于内能的说法正确的是()A.物体的内能增大, 一定是吸收了热量B.温度低的物体一定比温度高的物体内能小C.物体的温度升高, 内能一定增加D.机械能增大 , 内能一定增大6.如图 3 所示电路 , 下列说法错误的是()图 3A.只闭合 S1时,L 1、 L3串联B.闭合 S1、 S3时,L 1、 L3亮C.闭合 S1、 S4时,L 1、 L2、 L3都不亮D.闭合 S2、 S3、S4时 ,L 1、 L2、 L3并联7.家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡。
其中电动压缩机M受温控开关 S1控制 , 照明灯泡L 受门控开关S2控制。
温控开关S1和门控开关S2既能单独工作又能同时工作。
如图 4 所示是几个同学画的家用电冰箱的电路图, 其中正确的是()图48 如图 5 所示的电路中 ,a 、b是电表。
闭合开关, 要使电灯都发光 , 则 ().图5A.a、b都是电流表B.a、b都是电压表C.a是电流表 , b是电压表D.a是电压表 , b是电流表9.小高同学在做电学实验时, 按如图 6 所示连接电路 , 电源电压不变 , 闭合开关后 , 灯 L1、 L2都发光 , 一段时间后 , 其中一盏灯突然熄灭, 而电流表、电压表的示数都不变。

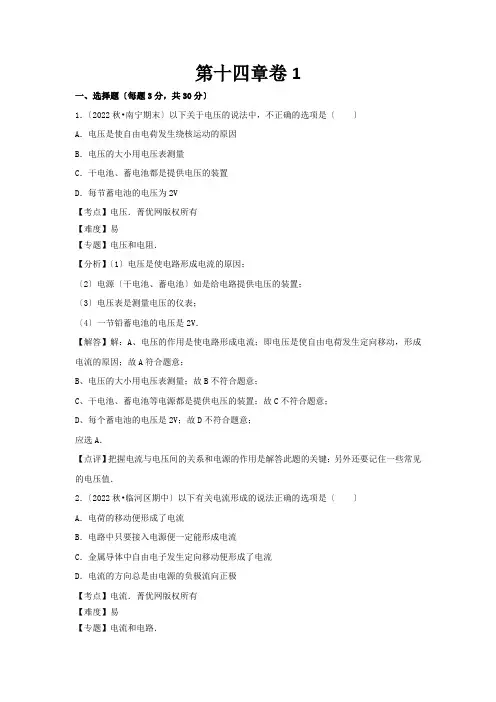

(新)物理沪科版九年级上册14第十四章检测卷(附答案)1
第十四章卷1一、选择题〔每题3分，共30分〕1．〔2022秋•南宁期末〕以下关于电压的说法中，不正确的选项是〔〕A．电压是使自由电荷发生绕核运动的原因B．电压的大小用电压表测量C．干电池、蓄电池都是提供电压的装置D．每节蓄电池的电压为2V【考点】电压．菁优网版权所有【难度】易【专题】电压和电阻．【分析】〔1〕电压是使电路形成电流的原因；〔2〕电源〔干电池、蓄电池〕如是给电路提供电压的装置；〔3〕电压表是测量电压的仪表；〔4〕一节铅蓄电池的电压是2V．【解答】解：A、电压的作用是使电路形成电流；即电压是使自由电荷发生定向移动，形成电流的原因；故A符合题意；B、电压的大小用电压表测量；故B不符合题意；C、干电池、蓄电池等电源都是提供电压的装置；故C不符合题意；D、每个蓄电池的电压是2V；故D不符合题意；应选A．【点评】把握电流与电压间的关系和电源的作用是解答此题的关键；另外还要记住一些常见的电压值．2．〔2022秋•临河区期中〕以下有关电流形成的说法正确的选项是〔〕A．电荷的移动便形成了电流B．电路中只要接入电源便一定能形成电流C．金属导体中自由电子发生定向移动便形成了电流D．电流的方向总是由电源的负极流向正极【考点】电流．菁优网版权所有【难度】易【专题】电流和电路．【分析】电流是由电荷的定向移动形成的，可以是正电荷，也可以是负电荷；电路有持续电流的条件是有电压〔电源〕、电路是通路；物理学中规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反．【解答】解：A、电荷只有定向移动才能形成电流，故A错误；B、电路中有电流的条件是有电压〔电源〕、电路是通路，缺一不可，故B错误；C、电荷的定向移动形成电流，正负电荷均可，金属导体中的自由电子是负电苛，所以金属导体中自由电子发生定向移动便形成了电流，故C正确；D、在电源外部，电流的方向是由正极流向负极；在电源内部，电流的方向是由负极流向正极，故D错误．应选C．【点评】本意考查了电流的形成原因、电流的方向及电路中形成电流的条件，都属于围绕电流的根底性问题，要求熟记课本相关知识．3．〔2022•内江〕甲、乙、丙三个轻质小球，甲球排斥乙球，乙球吸引丙球，以下说法正确的选项是〔〕A．甲、乙两球一定带异种电荷 B．甲、乙两球一定带同种电荷C．乙、丙两球一定带异种电荷 D．乙、丙两球一定带同种电荷【考点】两种电荷．菁优网版权所有【难度】中【专题】电流和电路．【分析】根据带电体的性质和电荷间的作用规律可知：两个物体相互吸引，有三种带电情况：一个带正电，一个带负电；一个带正电，一个不带电；一个带负电，一个不带电；两个物体相互排斥，则都带同种电荷．由此入手分析即可确定甲乙丙三者的带电情况．【解答】解：〔1〕甲球排斥乙球，则甲、乙带同种电荷，故A错误，B正确；〔2〕乙球吸引丙球，丙有可能带异种电荷，也有可能不带电，故CD错误．应选B．【点评】在根据物体间的作用规律判定物体带电情况时，要注意两者相互吸引有两种可能：异种电荷相互吸引；带电体具有吸引轻小物体的性质．因此考虑问题要全面．4．〔2022•武汉〕如以下图，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．以下说法正确的选项是〔〕A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大【考点】两种电荷；电流的方向．菁优网版权所有【难度】中【专题】电流和电路．【分析】〔1〕规定电流方向与正电荷定向移动的方向相同；〔2〕验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．【解答】解：〔1〕A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的局部负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开；〔2〕电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A．应选B．【点评】此题的目的是考查对验电器使用原理、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷〔自由电子〕，所以在金属导体中，电流的方向始终与自由电荷的运动方向相反．5．〔2022•黄石〕如以下图电路中，电源电压保持不变．当闭合开关S后，两灯均能发光，过了一会儿，L1灯熄灭，但L2仍在发光，经检查L1灯丝被烧断了．对前后二种不同情况下电路中电流表示数的判断正确的选项是〔〕A．A1表示数减小，A2表示数不变B．A1、A2表示数均不变C．A1表示数减小，A2表示数增大D．A1、A2表示数均增大【考点】并联电路的电流规律．菁优网版权所有【难度】中【分析】两个电灯是并联，一灯熄灭时，不会影响另一灯的工作，干路中的电流表的示数会变小，没有熄灭的支路中的电流表示数不变．【解答】解：两个电灯是并联，A1在干路中，A2与L2串联，测L2的电路，当L1灯熄灭时，A1和A2的示数相等，即A1示数变小，A2示数不变．应选A．【点评】此题利用了并联电路的电流特点分析并联电路的一个支路发生故障时对电路的影响．当一个支路的灯断开时，干路中的电流会变小，而另一支路不会发生变化．6．〔2022•宁德〕与实物图相对应的电路图是图中的〔〕A．B．C．D．【考点】电路图和实物图互化．菁优网版权所有【难度】中【专题】电流和电路．【分析】从实物图中可以看出，两只灯泡串联，由一个开关控制．【解答】解：A、开关闭合后一只灯泡被短路，不合题意；B、两只灯泡并联，开关控制其中一只灯泡，不合题意；C、两只灯泡并联，开关控制干路，不符合题意；D、两灯串联，合题意．应选D．【点评】此题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．7．〔2022•河源〕现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如以下图的控制人行红、绿灯的电路图，你认为可行的是〔〕A．B．C．D．【考点】电路图．菁优网版权所有【难度】中【专题】电流和电路．【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D不正确．应选B．【点评】此题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．8．〔2022•桂林〕如以下图的电路中，闭合开关S后，以下说法正确的选项是〔〕A．L1、L2两灯泡串联B．通过L1灯的电流大于L2灯的电流C．L1、L2两灯泡并联D．假设L1灯丝烧断，L2灯仍能正常发光【考点】电路的构成；串联电路．菁优网版权所有【难度】中【专题】电流和电路．【分析】电路元件首尾顺次连接的连接方式是串联，串联的各电路元件相互影响，不能独立工作．【解答】解：A、由图示电路图可知，闭合开关，两灯泡首尾顺次连接，它们是串联的，故A正确，C错误；B、两灯泡串联，通过它们的电流相等，故B错误；D、两灯泡串联，假设L1灯丝烧断，电路断路，L2灯不能正常发光，故D错误；应选A．【点评】此题考查了电路连接方式的判断、电路工作情况，知道串并联的概念、知道串并联的特点即可正确解题．9．张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动，以下电路图中能符合上述设计要求的是〔〕A．B．C．D．【考点】电路的构成；电路图．菁优网版权所有【难度】难【专题】应用题；电流和电路．【分析】结合串并联电路中开关的控制作用即可知道电路的连接方式，并逐一对应各选项的电路图，选出符合题意的电路图．【解答】解：根据串并联电路的特点进行分析，开关S1控制整个电路，电动机M1与电动机M2工作时相互不影响，应为并联．控制黑猫警长旋转的电动机M2由开关S2控制；因此符合的电路图为图D。

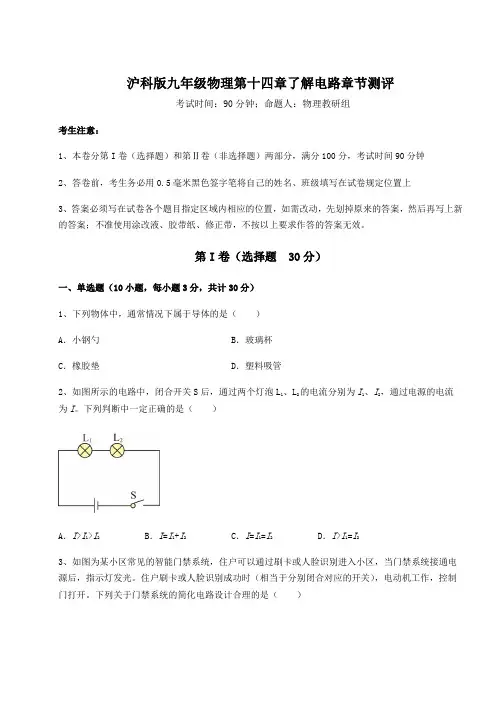

沪科版九年级物理第十四章了解电路章节测评试题(含答案解析)
