详解几种常用的综合保护装置
八大综合保护装置
八大综合保护装置矿用皮带机综合保护装置，根据需求一般分为五大保，六大保，八大保。
传感器包括：温度，堆煤，急停，撕裂，烟雾，速度，跑偏，超温洒水。
下面分别来介绍下：一、温度传感器GWD100温度传感器(以下简称传感器)是用于监测井下环境或设备工作温度的传感器，能就地显示温度测量值并输出标准信号，供远程采集。
适用范围：主要在瓦斯抽放系统中管道气体温度抽放泵轴温，水温等物理的监测。
温度传感主要使用参数：测量范围：0℃～100℃基本误差：±2℃显示方式：四位红色数码管显示信号输出：200Hz～1000Hz（或1mA～5mA）本安参数：Ui:DC～18V.DC传输距离：2.0km二、堆煤传感器GUJ30堆煤传感器与输送机保护装置主机配接，根据煤矿井下带式输送机卸载煤仓或其它煤仓的检测和保护的要求为防止物料堆积，造成堵塞事故而进行设计的一种保护性电器。
皮带机正常运转时，将机械推移式堆煤传感器触头偏移15～60°或在两根电极同时接触到煤时，延时2～3秒，皮带机应停机，监控仪主机“堆煤”指示灯亮，同时发出响亮的“堆煤”语言报警声。
主要技术参数：型号：GUJ30防爆型式：ExibⅠ；接点接触电阻：≤0.1Ω接点容量：DC12V/0.5A动作角度：30°±3°复位角度：15°±3°；探杆转动极限角度值：≤70°触杆动作力：5N～9N；重量：3kg；外形尺寸：380170×72mm三、急停传感器急停传感器结构：急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。
KHJ0.5/12急停传感器的安装：将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连，打开急停开关接线盒,用电缆将J（急停信号）、O（电源地）接至带式输送机综合保护控制装置主机内对应的接线端子上。
主要技术参数：接点容量：30V/10A接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；动作力：60N±10N ；复位力：60N±10N；自重：3kg外形尺寸：165mm×90mm×160mm；四、烟雾传感器GQQ0.1（原型号KGQ-1型）烟雾传感器主要用于对煤矿井下橡胶、煤尘等因摩擦起热或其它原因产生的烟雾进行监测。
综合保护装置
继电保护装置当前，随着电网新技术的不断引进，各类新型微机保护装置已广泛投入使用，在大幅提高继电保护装置性能可靠性的同时，也对现场继电保护的检验提出了新的不同的要求，因此，现场的继电保护检验工作必须规范化、标准化，统一检验标准，提高检验质量，才能更好地满足现场运行的需要。
一、继电保护装置的组成实现继电保护功能的设备称为继电保护装置，继电保护装置就是当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。
虽然继电保护有多种类型，其装置也各不相同，但都包含着下列主要的环节：1.信号的采集、测量环节采集、测量环节将保护对象（输电线路、主变、母线等电气设备）的电气量通过测量元件（电流互感器和电压互感器）转换为继电保护的输入信息，通过与整定值（继电保护装置预先设置好的参数）进行比较，鉴别被保护设备有无故障或是否在正常状态运行，并输出相应的保护信息。
2.分析、判断环节根据测量元件的信息，分析、判断保护装置的动作行为，如动作于跳闸或信号，是否需要延时跳闸或延时发信。
3.输出环节根据分析、判断输出的信息，送出跳闸信息或报警信息至断路器的控制回路或报警信号回路。
二、检验前的准备及要求1.学习和审查有关图纸、资料及规程，必要时组织收集资料和技术学习；2.检验之前，工作人员应参照产品说明及有关规定，了解和熟悉微机保护装置的检验方法、检验内容及要求；3.对较复杂的保护装置应编制试验方案及安全技术措施；4. 了解有关的定值。
必要时还应提前向有关方面报送设备参数；5.准备工具、材料、备品、备件、仪器、仪表、试验设备、试验电源等，试验仪表应经检验合格，精度不应低于0.5级；6.检查试验接线应满足装置进行整组试验的条件；7.试验时，如无特殊说明，应从保护屏端子上加入试验量；8.对所有特性中的每一点，应重复试验3次；9.断开直流电流后方可插拔插件，插拔交流插件时，应防止交流电流回路开路、交流电压回路短路；10.检验需要临时短接或断开端子时，应逐个记录，试验结束后及时恢复；11.使用交流电源的电子仪器时行测量时，仪器外壳应与保护屏（柜）在同一点接地；12.不宜在现场使用电烙铁，如需使用时，应采用已接地的内热式电烙铁，或电烙铁断电后再焊接的方法。
常见的保护控制装置及其功能介绍
常见的保护控制装置及其功能介绍保护控制装置是一种应用于各种工程和设备中的设备，用于对管理和控制系统进行保护和监控。
它们主要用于确保系统的稳定运行，以防止潜在的故障和事故发生。
常见的保护控制装置包括断路器、继电器、保护继电器等。
以下将详细介绍这些常见的保护控制装置及其功能。
首先，我们来了解一下断路器。
断路器是一种用于控制和保护电路的开关装置，在电路超载、短路或地震等异常情况下可以自动切断电路，以保护设备和人员的安全。
断路器通过监测电流的大小，一旦电流超过额定值就会切断电路，并防止电流过大导致设备损坏或火灾等事故的发生。
断路器可分为空气断路器、液压断路器、真空断路器等多种类型，具备不同的特点和适用范围。
另一个常见的保护控制装置是继电器。
继电器的主要功能是将电路的绝缘隔离，同时通过控制一个电路的电气输出来实现电子操作。
继电器可实现各种逻辑运算，如与、或、非等，从而满足不同工程和设备的控制需求。
它们通常用于控制和保护电机、电动机、发电机等设备，以确保其正常运行和安全性。
此外，保护继电器也是重要的保护控制装置之一。
保护继电器具备故障检测和处理能力，用于监测电力系统的状态并采取相应的措施以保护系统的稳定运行。
保护继电器的主要功能包括电流和电压的监测、故障的检测和隔离以及发出告警信号等。
它们可根据实际需求设置保护参数，并在检测到故障时及时进行响应，以快速排除故障并防止进一步损坏。
还有一种常见的保护控制装置是接地故障指示装置。
接地故障指示装置可用于检测电气系统中的接地故障，并发出警报以提示操作人员进行及时处理。
它通过监测电流的流动情况，一旦检测到地线电流超过额定值，便会触发电子装置并发出声光信号，提醒人员有接地故障的发生。
接地故障指示装置可避免因接地故障导致的电击风险和设备损坏，并确保电气系统的正常运行。
最后要提到的是安全门锁。
安全门锁是一种用于保护人员和设备安全的装置。
它们通常用于机器和设备的进出口处，以防止未经授权的人员接近或操作。
保护装置通常包括哪些组成部分？
保护装置通常包括哪些组成部分？一、继电器继电器是一种常用的保护装置，它是基于电磁原理工作的电器开关。
继电器主要由触点、线圈和磁环组成。
触点分为常开触点和常闭触点，通过电磁吸合或释放控制开关状态。
继电器以其良好的可靠性和灵活性，被广泛应用于电力系统中。
1.1 差动继电器差动继电器是一种常见的继电器类型，用于保护电力系统中的发电机和变压器。
差动继电器通过比较发电机或变压器的输入端和输出端的电流，当电流差异超过设定值时，差动继电器将动作，切断电路，保护设备。
1.2 过流继电器过流继电器是一种用于短路和过负荷保护的继电器。
当电流超过设定值时，过流继电器将动作，切断电路，保护电器设备不受过载损坏。
二、保护开关保护开关是用于保护电路和设备的一种开关装置。
它能够在电路发生故障时，迅速切断电路，保护设备免于进一步损坏。
保护开关主要由触点、电弧熄灭装置和触发装置组成。
2.1 熔断器熔断器是一种常用的保护开关。
它的工作原理基于当电流超过熔丝容量时，熔丝会熔断，切断电路。
熔断器具有快速切断电路的能力，能够迅速保护电路和设备。
2.2 断路器断路器是一种新型的保护开关，它能够在电流过载或短路时切断电路。
与熔断器相比，断路器可以重复使用，提供更好的电路保护。
三、故障指示器故障指示器是一种用于检测和指示电力系统中故障的装置。
它能够通过检测电流、电压和频率等参数的变化，及时发现电力系统的故障，并给出报警信号。
3.1 电流指示器电流指示器是一种用来检测电流变化的故障指示器。
它能够根据电流变化的大小和方向，判断电力系统中是否存在故障，并通过指示灯或报警器给出相应的信号。
3.2 电压指示器电压指示器是一种用来检测电压变化的故障指示器。
它能够根据电压的大小和波形，判断电力系统中是否存在电压异常，从而及时发现故障并采取相应的措施。
综上所述，保护装置通常包括继电器、保护开关和故障指示器等组成部分。
这些装置在电力系统中起着至关重要的作用，能够及时发现并切断电路中存在的故障，保护设备和人身安全。

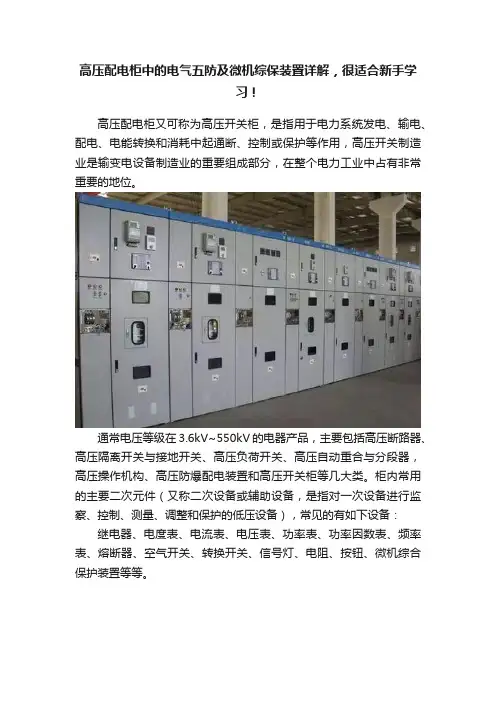

高压配电柜中的电气五防及微机综保装置详解，很适合新手学习！
高压配电柜中的电气五防及微机综保装置详解，很适合新手学习！高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
通常电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备：继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等等。
高压开关柜分类1、按断路器安装方式按断路器安装方式分为移开式(手车式)和固定式(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。
(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济。
2、按安装地点按安装地点分为户内和户外(1)用于户内(用N表示);表示只能在户内安装使用。
(2)用于户外(用W表示);表示可以在户外安装使用。
3、按柜体结构按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
机器常用安全防护装置
机器常用安全防护装置随着科技的不断发展，机器已经成为我们生活中不可或缺的一部分。
机器的出现极大提高了劳动力的效率，缩短了工作时间，让人们的生活更加舒适、便捷。
然而，机器工作时产生的各种危险也不容忽视，对于人们的安全保护至关重要。
为此，各种机器安全防护装置逐渐得到广泛应用，有效地保护着人们的身体安全。
本文将介绍机器常用的安全防护装置。
1. 安全防护门安全防护门是一种常见的机器安全防护装置，它可以有效防止人员在机器运行时误入工作区域，防止意外伤害的发生。
安全防护门一般分为机器侧安全门和操作侧安全门两类，具体应用具体情况而定。
2. 安全防护网安全防护网是用来覆盖机器工作区域的一种装置，可以有效防止机器坠物和工具物伤人。
安全防护网的结构形式有很多种，主要分为固定式和可移动式，使用时应根据具体的机器和工作场所进行选择。
3. 安全感应器安全感应器是一种通过光电、电磁、红外等原理进行感应的装置，可监测机器运动轨迹和工作状态，以便及时发现异常情况并及时采取相应措施。
安全感应器的选择应根据机器的工作状态和性能要求进行，一般分为点型和线型两种，使用时应严格按照使用说明书使用。
4. 安全继电器安全继电器是一种专门用来保护机器安全的电器装置，可监测机器运行状态和信号输入，一旦发现异常情况立即切断电源或提醒操作人员。
安全继电器主要分为低电压和高电压两类，一般适用于要求较高的机器和设备。
5. 安全防护装置安全防护装置是指机器和设备所需用的安全配件，包括手套、耳罩、护目镜、防护鞋等，它们可以为操作者提供必要的保护，减少受伤的可能性。
具体应使用何种安全防护装置，应根据实际工作需要加以选择。
总之，机器安全防护装置的使用，对于保护工人的身体健康和提高生产和工作效率都有着至关重要的作用。
机器用户在选择安全防护装置时应根据机器工作特点、工作内容和要求进行细致、全面的考虑，保障人员在工作时的安全生产，更好地保护人们的身体安全。
高压电器配电柜及综合保护装置的特点与应用
第6期新疆有色金属高压电器配电柜及综合保护装置的特点与应用张长寿（新疆阿舍勒铜业股份有限公司哈巴河836700）摘要主要论述综合保护装置的技术特点与应用效果，以及高压电器配电柜的作用和特点。
关键词综合保护装置技术特点应用效果高压电器配电柜1综合保护装置的特点目前综合保护装置的种类繁多，在这里只简单地介绍比较普及的、比较通用的综合保护装置。
综合保护装置是集保护、测量、控制、报警、通信和调度为一体的可组态可扩展的电力自动化监控系统。
高压电器配电柜的种种保护都是分开的，没有集中。
而综合保护装置能做到囊括种种保护，而且效果比分散式的各种保护好的多。
其最主要的技术特点是它能通过上位机进行实时监控，而且能够远距离控制（遥控）。
综合保护装置能够记录每次的分合闸时间，每一次的事件都有详细的原始记录，而且通过上位机进行实时显示。
这一点是其它保护措施所不能比拟的。
2综合保护装置的应用效果我公司的高压电器配电柜几乎都装有综合保护装置，通过几年的使用及实践，效果很好。
其主要三次较大电器事故都得以避免。
（1）2009年夏天，我公司采矿场空压机，由于空压机是高压电机，有一次是电机接地造成高压开关柜跳闸，幸好是就地高压柜电流速断保护设置灵敏。
（2）2010年的冬天，由于天气十分寒冷，总降变电所有一个户外的高压瓷瓶破损，综合保护装置及时发现并报警，通过及时维修，没有造成较大的损害。
（3）2011年2月，综合保护装置又发生了报警信息，原因是井下变电所所引起的电流速断保护。
3综合保护装置是高压电器配电柜的主要保护综合保护装置安装在高压电器配电柜上，由于高压柜电压等级高，所以对于高压电器配电柜的保护也要求特别严，保护的方式、种类、范围、方法一般有过电压保护、过电流保护、速断保护、低电压保护、低周保护、接地保护、零序电流保护等。
3.1过电压保护主要方式过电压保护主要的方式一般由避雷器完成。
电气设备在运行中除承受工作电压外，还将遭到过电压的影响。
低压电动机综合保护装置介绍
低压电动机综合保护装置介绍低压电动机综合保护装置是一种重要的电气保护设备，可以对电机进行多方面的保护，防止由于各种原因造成电机损坏和事故发生。
本文将就低压电动机综合保护装置的概念、作用、分类以及选型等方面进行深入介绍。
一、概念低压电动机综合保护装置是一种集过载、短路、欠压、过温、失速等功能于一体的电气保护装置，能够对电机实现全的保护和监测。
该装置采用微处理器技术，实时监控电机运行状态，并在出现异常情况时自动切断电源或报警，并可通过通讯接口与其他设备配合，实现报警、数据传输、远程控制等功能。
二、作用低压电动机综合保护装置主要起到以下三个方面的作用：1.保护电动机安全运行，避免电机由于过载、短路、欠压、过温等原因造成的损坏和危险；2.提升生产效率和质量，减少因电机损坏导致的停机时间和生产损失；3.延长电机使用寿命，降低维修和更换成本。
三、分类根据保护功能不同，低压电动机综合保护装置可分为以下几种类型：1.过载保护装置：用于保护电机在正常工作负载下的运行，当电流超过额定值时切断电源或报警。
该装置通常包括过载电流保护、过热保护、缺相保护等功能。
2.短路保护装置：用于保护电机在短路情况下的运行，当电流超过额定值时切断电源或报警。
该装置通常包括短路电流保护、地震电流保护等功能。
3.失速保护装置：用于保护电机在启动和运行过程中失速情况的发生，当失速超过设定值时切断电源或报警。
该装置通常包括起动失速保护、跳频保护等功能。
4.欠压保护装置：用于保护电机在电网电压不足的情况下的运行，当电压低于额定值时切断电源或报警。
该装置通常包括欠压保护、缺相保护等功能。
四、选型低压电动机综合保护装置的选型需要考虑多方面因素，如电机额定功率、运行环境、工作负载、保护功能等。
具体来说，选型时需要注意以下几点：1.确保保护装置的额定值符合电机的额定值，并且安装方式应与设备相匹配；2.根据电机的负载特性选择相应的保护装置，如恒转矩负载、高惯量负载、瞬变负载等；3.根据电机运行环境选择适宜的保护装置，如潮湿、易爆、腐蚀性环境等；4.考虑功能与价格的关系，并综合考虑设备成本、安全性和可靠性等方面的因素进行选型。
