人工挖孔桩单桩施工记录
人工挖孔桩施工记录
人工挖孔桩施工记录一、施工前准备在进行人工挖孔桩施工前，我们进行了充分的准备工作。
我们进行了现场勘查，了解了现场的地形、地质和水文情况，以便确定合理的施工方案。
我们进行了人员组织和培训，确保施工人员的技能和安全意识达到要求。
同时，我们还进行了设备和材料的采购和检验，确保其质量和性能符合设计要求。
二、施工过程记录在施工过程中，我们严格遵守了施工规范和设计要求，对每个环节进行了详细的记录。
以下是具体的施工记录：1、定位和放线根据设计要求，我们进行了桩位的定位和放线。
在确定好桩位后，我们进行了复核和验收，确保其准确性。
2、孔口防护为了确保施工安全，我们在孔口周围设置了防护栏杆和安全网。
同时，我们还设置了警示标志和红灯，以提醒过往人员注意安全。
3、人工挖掘在挖掘过程中，我们采取了分段开挖的方法，每段挖掘深度不超过1米。
同时，我们还进行了边坡支护和排水措施，以防止边坡失稳和涌水现象的发生。
在挖掘过程中，我们还注意了地层的变化情况，并及时进行了记录和处理。
4、桩身钢筋绑扎在挖掘完成后，我们进行了桩身钢筋的绑扎工作。
钢筋的规格、型号和数量均符合设计要求，绑扎牢固可靠。
5、混凝土浇筑在钢筋绑扎完成后，我们进行了混凝土的浇筑工作。
混凝土的配合比、坍落度和浇筑方式均符合设计要求和质量标准。
在浇筑过程中，我们还进行了振捣和养护工作，确保混凝土的质量和强度。
三、安全文明施工管理在施工过程中，我们始终坚持安全第一的原则，加强了安全管理和文明施工管理。
具体措施包括：1、定期进行安全检查和培训，提高员工的安全意识和技能水平。
2、严格执行安全生产责任制，确保各项安全措施的落实到位。
3、加强现场文明施工管理，保持施工现场整洁有序。
4、合理安排施工时间和机械使用，避免扰民和影响周边环境的情况发生。
四、质量检测与验收在施工过程中和施工完成后，我们进行了质量检测和验收工作。
具体包括：1、在每段挖掘完成后，我们进行了桩身尺寸和位置的检测和验收工作。
人工挖孔桩单桩施工记录
人工挖孔桩单桩施工记录一、工程概况本次施工的人工挖孔桩位于具体工程名称项目，桩号为桩号，设计桩径为桩径尺寸，桩长为桩长尺寸，桩身混凝土强度等级为混凝土强度等级。
二、施工准备1、场地平整：对施工场地进行平整，清除杂物和障碍物，确保施工场地的平整度和稳定性。
2、测量放线：根据设计图纸，采用全站仪或经纬仪进行桩位的测量放线，确定桩位的中心位置，并设置好桩位的控制桩。
3、护壁模板制作：根据桩径尺寸，制作相应的护壁模板，模板采用钢模板或木模板，确保模板的强度和稳定性。
4、施工设备和材料准备：准备好挖孔所需的工具，如铁锹、风镐、吊桶等，以及护壁混凝土所需的原材料，如水泥、砂、石子等。
三、施工过程1、挖孔施工人员佩戴好安全帽、安全带等安全防护用品，从桩位的中心位置开始挖孔。
挖孔时采用分段开挖的方式，每段开挖深度一般为 10m 左右，开挖完成后及时进行护壁施工。
挖土顺序为先中间后周边，弃土装入吊桶内，通过电动葫芦提升至地面，然后运至指定地点。
2、护壁施工护壁混凝土采用现场搅拌，配合比按照设计要求进行配制。
在挖孔完成后，立即支设护壁模板，模板安装要牢固，保证护壁的厚度和垂直度。
浇筑护壁混凝土时，要振捣密实，确保混凝土的强度和质量。
护壁混凝土强度达到一定要求后（一般为 24 小时），方可进行下一段的挖孔施工。
3、孔底清理当挖孔达到设计深度后，对孔底进行清理，清除孔底的浮土和杂物。
检查孔底的土质情况，是否符合设计要求，如有异常情况及时通知设计单位和监理单位。
4、钢筋笼制作与安装根据设计图纸，在加工场地制作钢筋笼，钢筋笼的主筋、箍筋间距要符合设计要求。
钢筋笼制作完成后，采用吊车将其吊运至孔内，并进行安装固定，确保钢筋笼的位置和垂直度。
5、混凝土浇筑混凝土采用商品混凝土，通过混凝土输送泵将其输送至孔内。
浇筑混凝土时，要分层振捣密实，每层浇筑厚度不超过 500mm。
混凝土浇筑至桩顶时，要高出设计桩顶标高一定高度，以保证桩顶混凝土的质量。
人工挖孔桩施工记录
温馨小提示：本文主要介绍的是关于人工挖孔桩施工记录的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇人工挖孔桩施工记录能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)人工挖孔桩施工记录一、施工准备工程概况：本次人工挖孔桩施工项目是为某地进行性建筑的基础建设部分，总共包括50根挖孔桩，桩径范围为m至m，桩长最深达25m。
工程地点位于城市市区，紧邻主要道路，施工期间需注意交通疏导和现场安全文明施工。
施工计划与安排：整个施工周期预计为60个工作日，分为三个阶段进行。
第一阶段为施工前准备，包括场地平整、孔位放样等；第二阶段为挖孔作业，预计用时20个工作日；第三阶段为钢筋笼制作及浇筑混凝土，预计用时20个工作日。
具体施工计划将根据实际情况进行调整，保证工程进度与质量。
施工人员组织：现场施工团队由项目经理、技术负责人、施工员、安全员、质量员及若干挖孔工人组成。
项目经理负责整体施工的组织协调工作；技术负责人负责技术指导和质量控制；施工员负责现场施工操作；安全员负责现场安全监管；质量员负责施工过程的质量检查。
所有施工人员均需经过专业培训并持证上岗。
施工材料及设备准备：施工材料包括符合规范要求的钢筋、混凝土、水泥、砂、石子等。
钢筋笼制作需严格按照设计要求进行；混凝土浇筑前需做好配合比试验，确保强度满足设计要求。
设备准备包括钻机、挖孔机、混凝土泵、发电机、搅拌站等，所有设备需进行维修检查，保证施工过程中的正常运行。
二、施工工艺人工挖孔桩的施工工艺主要包括以下几个部分：桩位放样：根据设计图纸，进行桩位放样，确保每个桩位的位置和倾斜度符合要求。
人工挖孔桩施工记录
人工挖孔桩施工记录人工挖孔桩施工记录1. 项目概述本详细记录了人工挖孔桩的施工过程，包括项目计划、工程准备、施工步骤、施工方法、施工质量控制等内容。
旨在确保施工过程的安全性、高效性和质量。
2. 项目计划2.1 施工目标及需求说明本次施工的目标和需求，例如挖孔桩的数量、尺寸和设计要求。
2.2 施工时间安排列出施工开始时间、工期及进度安排。
确保施工时间与项目计划相符，减少延误风险。
3. 工程准备3.1 地理条件勘察详细记录地质勘察结果，包括土层情况、地下水位、地质构造等。
根据勘察结果，制定相应的施工方案。
3.2 设备和材料准备罗列所需的设备、工具和材料清单，并确保其数量、质量和规格符合设计要求。
3.3 人员组织安排安排合适的施工人员，包括施工队伍、监理人员等。
确保施工人员具备相关技能和证书。
4. 施工步骤4.1 打样试桩进行打样试桩以确定施工参数，包括挖孔深度、直径、排土方式等。
4.2 桩基定位根据设计要求，使用测量设备精确定位挖孔桩的位置，在地面上做出标记。
4.3 桩身清理使用合适的清理工具清除挖孔桩内的淤泥、杂物等，确保桩身洁净。
4.4 确定挖孔深度根据设计要求，使用测量设备测量挖孔的深度，确保达到设计要求。
4.5 排土处理选择适当的排土方式，如人工或者机械装载，确保排土过程中不损坏桩身。
4.6 桩基灌注按照设计要求，使用混凝土或者其他灌注材料将挖孔桩灌注至设计高度。
4.7 整理桩顶将灌注后的桩顶整理平整，并按要求处理防水层、钢筋等。
5. 施工方法5.1 人工挖孔方法详细记录人工挖孔的步骤、工具和技巧，确保挖孔效果良好。
5.2 机械挖孔方法如果使用机械挖孔，描述使用的挖孔机械类型、操作步骤和注意事项。
5.3 灌注方法详细记录灌注过程中的控制要点，如灌注速度、材料性质、振捣方式等。
6. 施工质量控制6.1 现场巡查记录每日的现场巡查情况，包括施工进度、质量问题、安全环保等情况。
6.2 技术检查进行技术检查，包括挖孔的垂直度、直径、深度等参数，以保证施工质量。
人工挖孔桩单桩施工记录
人工挖孔桩单桩施工记录一、工程概况工程名称：＿____工程地点：＿____建设单位：＿____设计单位：＿____监理单位：＿____施工单位：＿____本工程采用人工挖孔桩基础，桩径为_____mm，桩长为_____m，桩身混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩径、桩长、桩身配筋等设计要求。
编制施工方案，明确施工工艺、施工顺序、质量控制要点和安全措施等。
对施工人员进行技术交底，使其掌握施工要点和质量标准。
2、材料准备准备好桩身混凝土所需的水泥、砂、石、外加剂等原材料，并进行检验和复试，确保质量符合要求。
准备好钢筋、焊条等材料，并进行检验和验收，确保规格、型号、数量符合设计要求。
3、机械设备准备配备挖孔所需的电动葫芦、提土桶、通风设备、照明设备等机械设备，并进行检查和调试，确保设备性能良好。
准备好混凝土搅拌机、振捣器等混凝土施工设备，并进行检查和维护，确保设备正常运行。
4、现场准备平整施工场地，清除障碍物，保证施工道路畅通。
按照设计图纸测放桩位，并设置好控制桩和水准点。
做好施工现场的排水工作，在桩孔周围设置排水沟和集水井。
三、施工工艺流程1、测量放线根据设计图纸和控制桩，采用全站仪或经纬仪测放桩位，并在桩位处设置明显的标志。
对测放的桩位进行复核，确保桩位偏差符合规范要求。
2、挖孔第一节桩孔开挖：先开挖桩孔中间部分的土方，然后向周边扩挖，修成上口直径大于桩径 200mm、下口直径等于桩径的圆台形。
第一节桩孔开挖深度一般为 10m 左右。
安装护壁模板：在第一节桩孔开挖完成后，及时安装护壁模板。
护壁模板采用定型钢模板或木模板，模板之间用螺栓连接或用铁丝绑扎。
浇筑护壁混凝土：护壁混凝土强度等级一般为 C20，坍落度为100mm~120mm。
浇筑护壁混凝土时，应分层振捣密实，厚度一般为100mm~150mm。
拆除护壁模板：护壁混凝土达到一定强度后（一般为 24h），拆除护壁模板，继续向下开挖桩孔。
人工挖孔桩单桩施工记录

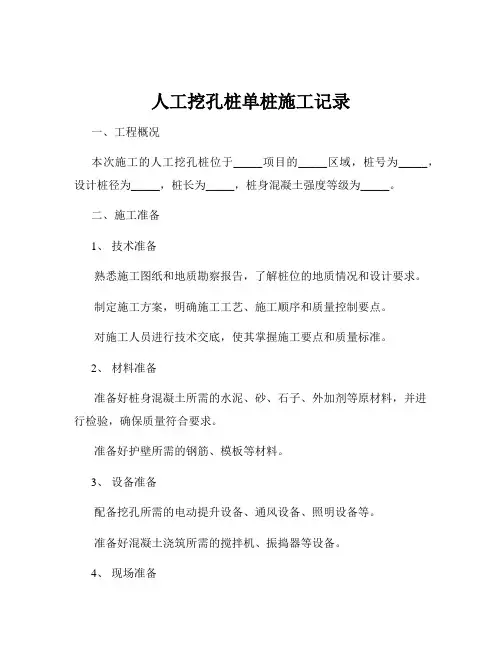

人工挖孔桩单桩施工记录一、工程概况本次施工的人工挖孔桩位于_____项目的_____区域，桩号为_____，设计桩径为_____，桩长为_____，桩身混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位的地质情况和设计要求。
制定施工方案，明确施工工艺、施工顺序和质量控制要点。
对施工人员进行技术交底，使其掌握施工要点和质量标准。
2、材料准备准备好桩身混凝土所需的水泥、砂、石子、外加剂等原材料，并进行检验，确保质量符合要求。
准备好护壁所需的钢筋、模板等材料。
3、设备准备配备挖孔所需的电动提升设备、通风设备、照明设备等。
准备好混凝土浇筑所需的搅拌机、振捣器等设备。
4、现场准备平整施工场地，清除杂物，设置排水系统。
测量放线，确定桩位，并设置护桩。
三、施工过程1、挖孔按照设计桩径和护壁厚度，从上至下逐层开挖。
每开挖10m 左右，及时进行护壁施工。
挖土时采用人工手持铁锹、镐等工具进行，遇到坚硬土层时，可采用风镐或爆破的方式进行开挖，但要严格控制爆破药量，确保施工安全。
挖孔过程中，要经常检查桩孔的垂直度和孔径，发现偏差及时纠正。
2、护壁施工护壁采用钢筋混凝土结构，钢筋采用_____规格的钢筋，间距为_____。
模板采用定型钢模板或木模板，安装时要保证模板的垂直度和稳定性。
混凝土采用现场搅拌，坍落度控制在_____左右。
浇筑时要分层振捣密实，确保护壁的质量。
3、排水与通风在挖孔过程中，如遇到地下水，要及时采用集水坑排水或井点降水的方式进行排水。
为保证孔内空气新鲜，要采用通风设备向孔内送风，风量不少于_____m³/min。
4、终孔验收当挖孔达到设计深度后，要对桩孔进行全面检查，包括孔径、孔深、垂直度、孔底岩土情况等。
通知勘察、设计、监理等单位进行验孔，确认符合要求后，方可进行下一步施工。
5、钢筋笼制作与安装根据设计要求，在加工场地制作钢筋笼。
钢筋笼主筋采用_____规格的钢筋，箍筋采用_____规格的钢筋，间距为_____。
人工挖孔桩单桩工程施工记录
人工挖孔桩单桩工程施工记录关键信息项：1、桩号：＿___________________________2、桩径：＿___________________________3、桩长：＿___________________________4、设计桩顶标高：＿___________________________5、实际桩顶标高：＿___________________________6、孔口标高：＿___________________________7、桩底标高：＿___________________________8、地质情况描述：＿___________________________9、护壁材料及厚度：＿___________________________10、混凝土强度等级：＿___________________________11、钢筋笼主筋规格及数量：＿___________________________12、箍筋规格及间距：＿___________________________11 工程概况111 工程名称：具体工程名称112 工程地点：具体地点12 施工依据121 施工图纸及设计文件122 相关施工规范和标准13 施工准备131 技术交底：施工前，技术人员向施工班组进行技术交底，明确施工工艺和质量要求。
132 材料准备：准备好所需的护壁材料、钢筋、混凝土等材料，并确保材料质量符合要求。
133 设备准备：配备挖孔桩施工所需的设备，如提升设备、通风设备、照明设备等，并保证设备性能良好。
14 挖孔施工141 挖孔顺序：按照设计要求和施工方案确定的挖孔顺序进行施工。
142 挖孔方法：采用人工挖孔，使用铁锹、镐等工具进行挖掘。
143 护壁施工：每挖一段深度，及时进行护壁施工，确保孔壁稳定。
护壁混凝土应振捣密实，厚度符合设计要求。
144 孔内排水：在挖孔过程中，如有地下水，应采取有效的排水措施，如设置集水坑、使用水泵抽水等。
人工挖孔桩单桩施工记录【模板范本】
湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C302216221612＠20002216湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C301614161412＠20001614湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C301614161412＠20001614湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C301614161412＠20001614湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级:C302116211612＠20002116湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C302418241812＠20002418湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C302418241812＠20002418湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级:C302618261812＠20002618湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C302718271812＠20002718湘质监统编施人工挖孔灌注桩单桩施工记录工程名称：裕庆雅苑工程人工挖孔桩工程施工单位：湖南欣荣建设有限公司砼设计强度等级：C302116211612＠20002116右侧自上而下标注地质部面各土层名称、厚度等。
