民用建筑电气设计中电线电缆的选型与敷设要求内容
民用建筑电气设计中电线电缆的选型及敷设要求核心提示：文章梳理了住宅建筑电气设计中电线电缆的选型，简述除住宅外其它民用建筑电气设计中电线电缆的选型；并探讨配电线路的敷设要求。
1 前言电线电缆作为建筑电气不可或缺的组成部分，它的运用围极其广泛。
随着建筑物电气负荷的日益增长，线缆燃烧造成的电气火灾也频繁发生。
同时，一旦火灾发生，消防设备的安全可靠运行，也需要电线电缆的保障。
因此，建筑电气中电线电缆的选用，不仅关系到用电设备的正常使用，关系到建筑电气的工程造价，更重要的是关系到电气使用的安全性，甚至建筑人员的人身安全。
本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规》、《住宅建筑电气设计规》、《民用建筑电气设计规》、《建筑设计防火规》等国家规和市工程建设规《民用建筑电线电缆防火设计规程》的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。
2 常用电力电缆类型在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。
对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。
本文仅列举笔者设计中常用的线缆类型。
（1）普通线缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV.（2）阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。
该线缆通常指能通过GB/T18380. 3(等同IEC60332-3)试验合格的电线电缆。
包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.（3）耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。
通常指通过GB／T 12666.6(等效IEC60331)试验合格的电线电缆。
包括具有耐火性的聚氯乙烯绝缘电线NHBV 线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.（4）无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。
通常把能通过GB/T 17650.2(等同IEC60754-2)、GB/T17651.2(等同IEC61034-2)和GB/T18380.3(等同IEC60332-3)三项标准试验合格的电线电缆称为无卤低烟阻燃电线电缆。
无卤低烟阻燃耐火线缆WDZN-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延、可保持线路完整性的电线电缆。
通常把能通过GB/T17650.2(等同I EC 60754-2)、CB/T 17651.2(等同IEC61034-2)、GB/T 18380.3(等同IEC 60332-3)及GB/T 12666.6(等效IEC60331)四项标准试验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。
（5）矿物绝缘电缆用矿物(如氧化镁)作为绝缘材料的电缆。
通常由铜导体、矿物绝缘、铜护套构成，不含有机材料；并且具有不燃、无烟、无毒和耐火的特性。
3 住宅建筑中电线电缆的选型及敷设要求住宅建筑中电线电缆的选型，主要参照《住宅建筑电气设计规》和《民用建筑电气设计规》中的规定。
（1）普通负荷用电线电缆根据规，多层住宅及高层住宅中公共区域暗敷的普通负荷线缆均可采用交联聚乙烯YJV 电力电缆或聚氯乙烯BV电线；而高层住宅中公共区域明敷的普通负荷用线缆，在火灾时被延燃的可能性较大，为降低对建筑人员的危害，应采用无卤低烟阻燃WDZ-BYJ/YJY电缆和电线供电；住宅户线路现都采用穿管暗敷方式，即使发生火灾，短时间电线全部燃烧的可能性较小，燃烧产生的卤化物含量和影响围有限，故均可以采用BV线穿管暗敷。
其中，眀敷方式包括电缆直接眀敷、电缆敷设在梯架里和电线穿保护导管眀敷，电缆在槽式桥架敷设如安装在有效结构防护体之外（如敷设在吊顶）视为明敷，电缆在电气竖井敷设不属于眀敷。
穿管敷设时可采用电线。
（2）消防负荷用电线电缆消防负荷用电线电缆，针对消防供电干线、应急照明和火灾自动报警线路三部分分别应选用不同类型的线缆（见表1）。
4 其它民用建筑中电线电缆的选型及敷设要求4.1 普通负荷用电线电缆在一般工程中，选用交联聚乙烯绝缘YJV电缆和聚氯乙烯BV电线。
对一类高层建筑以及重要的公共场所等防火要求高的建筑物，应采用无卤低烟阻燃WDZ-BYJ/YJY线缆。
《民用建筑电线电缆防火设计规程》进一步对各场所进行了分级，以明确各场所应选用的电线电缆（见表2）。
据此，普通负荷供电所用线缆，直埋敷设和穿管暗敷的电缆可采用普通电缆YJV，除此之外的用于特级、一级场所的电线电缆应采用无卤低烟型WDZ-BYJ/YJY，用于二级场所的电线电缆宜采用无卤低烟型WDZ-BYJ/YJY.用于普通设备线路的电线在穿管敷设时，可采用普通电线BV.当电线电缆成束敷设时，为避免火灾时线缆延燃，应采用阻燃电线电缆ZRBV/YJV；在外部火势作用下，需保持线路完整性、维持通电的场所，其线路应采用耐火电线电缆NHBV/ YJV或矿物绝缘电缆BTTZ.用于特级、一级场所中的特别重要负荷的电源主干线路宜采用矿物绝缘电缆BTTZ.用于重要的木结构公共建筑的电源主干线应采用矿物质绝缘电缆BTTZ.4.2 消防负荷用电线电缆消防负荷用电线电缆主要参照《民用建筑电气设计规》、《民用建筑电线电缆防火设计规程》和新版《建筑设计防火规》中的规定。
规中表4.0.1中所示特级场所的消防设施供电干线采用矿物绝缘电缆BTTZ；应急照明采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆；火灾自动报警线路采用无卤低烟阻燃耐火WDZN -BYJ/YJY线缆。
一级场所的消防设施供电干线宜采用矿物绝缘电缆BTTZ，可以采用无卤低烟阻燃耐火W DZN-BYJ/YJY线缆；应急照明采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆；火灾自动报警线路采用无卤低烟阻燃耐火WDZN-BYJ/YJY线缆。
暗敷部分可以用阻燃耐火ZNBV/YJV线缆。
二级、三级场所的消防设施供电干线采用普通阻燃耐火ZNBV/YJV线缆；应急照明采用普通耐火NHBV/YJV线缆；火灾自动报警线路采用普通耐火NHBV/YJV线缆。
5 配电线路的敷设要求电缆敷设方式的选择，应视工程条件、环境特点和电缆类型、数量等因素，以及满足运行可靠、便于维护和技术经济合理的原则来选择。
《电力工程电缆设计规》中5.2节较为详细的对于电缆敷设方式的选择做出了规定。
5.1 消防配电线路的敷设要求对于消防配电线路的敷设要求，应满足火灾时连续供电的需要，其敷设应符合下列规定：明敷时（包括敷设在吊顶），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷；暗敷时，应穿管并应敷设在不燃性结构且保护层厚度不应小于30mm；消防配电线路宜与其它配电线路分开敷设在不同的电缆井、沟；确有困难时需敷设在同一电缆井、沟时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。
5.2 线缆敷设的防火措施除要保证设备的正常运行外，电缆本身也需要采取防火措施，为此其敷设方式还有以下要求：（1）电线电缆敷设时，应对电缆桥架和电缆井道采取有效的防火封堵或分隔措施。
（2）电力电线电缆与非电力电线电缆宜分开敷设，如确需在同一电缆桥架敷设时，宜采取隔离措施。
（3）敷设在同一电缆桥架的电缆，当其非金属材料容量大于14L/m时，宜采用隔离措施。
（4）电线明敷时，在特级、一级场所应采用金属管或金属线槽敷设，在二级场所宜采用金属管或金属线槽敷设。
（5）电线暗敷时，宜采用金属管或阻燃型硬质塑料管敷设，并应敷设在不燃体结构。
消防设备线路暗敷时，尚应满足其保护层厚度不应小于30mm的要求。
（6）矿物绝缘电缆可采用支架或沿墙明敷。
5.3 关于线缆敷设有以下几点在规中没有明确规定，但仍值得研究（1）对于一级负荷，由双重电源供电，低压电缆出线引自不同高压所带的变压器，其电缆通常都会采用耐火阻燃电缆，但对于其变压器的高压进线电缆却没有规定。
目前有许多项目，变电所不靠外墙，高压进线电缆可能在桥架敷设一段再进入变电所。
在这种情况下，若发生火灾，高压电缆不具备耐火能力，也就无法保证低压消防设备的安全运行。
所以，笔者认为，这种情况下，高压进线电缆应采用耐火阻燃电缆。
（2）类似的，柴油发电机引至变电所的母线如敷设在无防护的区间，应至少采用耐火母线或改为矿物绝缘电缆。
6 结束语在建筑电气设计中，首先要充分了解电线和电缆的特性，正确区分建筑物的重要性、特殊性以及火灾危险性。
根据不同的建筑物、不同的部位、不同的配套设备来选择其相对应的电线和电缆。
正确地选择电线和电缆既能满足建筑物正常使用又能保证人身财产安全，同时还要符合建筑电气节能及合理造价。
参考文献1 《电力工程电缆设计规》（GB50217-2007）2 《住宅建筑电气设计规》（JGJ 242-2011）3 《民用建筑电气设计规》（JGJ16-2008）4 《建筑设计防火规》（GB 50016—2014）5 《民用建筑电线电缆防火设计规程》（DGJ08-93-2002）6 王传行.逸平.工业与民用建筑电气设计中电线和电缆类型的选用[J].建筑，2009；1 07 汪圣昌.建筑电气中阻燃和耐火电缆的使用分析[J].城市建筑，2012；158 金海升.齐东海.民用建筑电缆选型浅析[J].《智能建筑电气技术》，2009；039 学军.民用建筑电气防火设计中电缆的应用现工程施工[J].《现代物业•新建设》，2 014；08。
民用建筑电气设计中电线电缆的选型及敷设要求
民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。
2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。
3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。
4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。
5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。
二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。
2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。
3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。
4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。
5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。
6.对于不同电路的电线电缆，应进行明确标识，避免混淆。
7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。
8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。
总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。
消防供配电线路中电线电缆的选型,收藏
消防供配电线路中电线电缆的选型，收藏一、电线电缆选型错误①一类高层建筑未选用低烟无卤电线电缆聚氯乙烯在高温下的燃烧过程中，会释放出氯化氢、二恶英等大量有毒气体，同时产生大量的黑色烟雾。
发生火灾时，黑色烟雾阻拦视线，加添了被困人员疏散以及消防人员灭火和施救的难度，被困人员吸入上述有毒气体后，会严重损害身体健康，甚至导致窒息死亡。
为削减火灾情况下人员伤亡和财产损失，《民用建筑电气设计规范》JGJ162023第7.4.1条第2款规定：“对一类高层建筑以及紧要的公共场所等防火要求高的建筑物，应采纳阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线。
”然而，审图时常常发觉有些设计人员未按上述要求选用电线电缆，违反了规范的上述规定，存在重点安全隐患。
还有些设计人员虽然对一类高层建筑以及紧要的公共场所等防火要求高的建筑物按规范要求选用了阻燃低烟无卤交联聚乙烯绝缘电缆、电线或无烟无卤电缆、电线，却采纳PVC电线管或PVC线槽作为穿线管材。
大家知道，PVC电线管或PVC线槽的重要成分为含卤的聚氯乙烯，在高温下的燃烧过程中照样会释放出氯化氢、二恶英等大量有毒气体并产生大量的黑色烟雾。
因此，若选用了阻燃低烟无卤或无烟无卤电缆、电线，再采纳PVC 管或PVC线槽敷设方式，则失去了选用了阻燃低烟无卤或无烟无卤电缆、电线的实际意义。
这种做法与《民用建筑电气设计规范》JGJ162023第7.4.1条第2款规定的本意相冲突，是特别不妥的，同样存在安全隐患。
当选用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线时，不得采纳PVC材质的电线管或线槽作为穿线管材，这一点应引起电气设计人员的重视。
此外，当供配电线路依据规范要求应当选用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线时，同一建筑内的综合布线、火灾自动报警、安防等全部弱电系统配线，均应采纳阻燃低烟无卤或无烟无卤线缆。
②选用不存在的电线电缆型号在建筑施工图审查过程中，常常发觉有些设计人员选用WDZBV电线、WDZVV电缆、WDZYJV电缆或WDZNBV 电线、WDZNVV电缆、WDZNYJV电缆。
民用建筑电气设计中电线电缆的选型及敷设要求86779
民用建筑电气设计中电线电缆的选型及敷设要求发布日期：2015-04-29 来源：《电气&智能建筑》作者：张晓萍张渊张哲核心提示：文章梳理了住宅建筑电气设计中电线电缆的选型，简述除住宅外其它民用建筑电气设计中电线电缆的选型；并探讨配电线路的敷设要求。
1 前言电线电缆作为建筑电气不可或缺的组成部分，它的运用范围极其广泛。
随着建筑物内电气负荷的日益增长，线缆燃烧造成的电气火灾也频繁发生。
同时，一旦火灾发生，消防设备的安全可靠运行，也需要电线电缆的保障。
因此，建筑电气中电线电缆的选用，不仅关系到用电设备的正常使用，关系到建筑电气的工程造价，更重要的是关系到电气使用的安全性，甚至建筑内人员的人身安全。
本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范和上海市工程建设规范《民用建筑电线电缆防火设计规程》的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。
2 常用电力电缆类型在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。
对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。
本文仅列举笔者设计中常用的线缆类型。
（1）普通线缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV.（2）阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。
该线缆通常指能通过GB/T183 80.3(等同IEC60332-3)试验合格的电线电缆。
包括具有阻燃性的聚氯乙烯绝缘电线ZRB V线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.（3）耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。
通常指通过GB／T12666.6(等效IEC60331)试验合格的电线电缆。
民用建筑电气设计中电线电缆的选型及敷设要求修订稿
民用建筑电气设计中电线电缆的选型及敷设要求修订稿在民用建筑电气设计中，电线电缆的选型和敷设要求是非常重要的，直接关系到电气系统的正常运行和安全性。
本文将从选型和敷设两方面进行详细阐述。
一、电线电缆的选型1.电线电缆的选型要根据电气负荷、环境条件和安装方式等因素进行综合考虑。
在选型时，要根据设计负荷计算所需的导线截面积，确保电气系统正常工作，同时要考虑导线的超额负荷能力，以防过载。
2.根据环境条件选择合适的电线电缆。
一般而言，室内用电缆采用耐火材料包裹的塑料电缆，室外用电缆则需要耐候性好的外皮。
同时，在潮湿环境或易燃易爆场所，应选用防水、防火、防爆性能较好的电线电缆。
3.根据安装方式选择合适的电线电缆。
一般来说，室内明敷的电线电缆采用塑料护套电缆；室外敷设应选用铠装电缆或钢丝绳加固的电缆，以提高电缆的耐机械性能。
4.考虑电缆的导电性能选择合适的电线电缆。
当电线电缆需要进行合并接线时，要注意电缆的导电性能是否足够稳定，避免连接产生过多的接触电阻。
二、电线电缆的敷设要求1.根据电线电缆的使用功能和敷设环境，确定合适的敷设方式。
在室内明敷时，应保持电线电缆与地面水平，保持一定的安装间隔，避免相互干扰。
在室外敷设时，要考虑好电缆的保护措施，如埋入地下或采用管道保护。
2.严格按照设计要求和电缆规范进行敷设，电缆不能出现折弯和压扁，避免对绝缘层造成损伤。
同时，应保持电线电缆的架空高度，以防止被机械设备或其他物体损坏。
3.定期对电线电缆进行巡视和维护，及时发现并处理有关敷设的问题。
对于老旧的电缆，应定期检测其绝缘性能，并及时更换以确保电气系统的正常运行。
4.敷设过程中要注意安全防护，保证电线电缆的使用安全。
在敷设过程中要注意防止火花和静电产生，避免电线电缆短路、触电等事故的发生。
以上是民用建筑电气设计中电线电缆的选型和敷设要求的修订稿，通过合理的选型和严格的敷设要求，能够确保电气系统的安全和正常运行。
同时，对于电线电缆的维护和定期检测也是非常重要的，要保持其良好的绝缘性能和导电性能。
电气线路安装的施工规范和安全要求
电气线路安装的施工规范和安全要求随着现代社会对电力的需求日益增长，电气线路的安装成为了建筑施工中不可或缺的一环。
为确保电气线路的安全性和可靠性，提高电力供应的质量，我们需要遵循一系列的施工规范和安全要求。
本文将详细介绍电气线路安装的相关规范和要求，以确保电力系统的稳定运行。
1. 施工前准备工作在进行电气线路安装之前，必须进行充分的准备工作，包括：1.1. 设计文件审核：对设计文件进行详细的审查和评估，确保设计方案符合国家电气规范和标准。
1.2. 材料准备：选购符合要求的电线、电缆、开关、电箱等电气设备，并对其进行检查和测试，确保质量合格。
1.3. 工具准备：准备必要的工具、仪器设备，并进行检查和校准，确保施工过程中的准确性和安全性。
2. 施工人员要求电气线路安装需要由经过专门培训和有相关资质证书的人员进行。
施工人员应具备以下要求：2.1. 专业知识：熟悉电气线路的安装要求、常见故障处理方法和安全操作规程。
2.2. 技能要求：具备安全操作电气设备的技能，熟练掌握电线的切割、连接、绝缘等工艺。
2.3. 安全意识：严格遵循操作规程，正确使用个人防护装备，保护自身安全。
3. 施工规范电气线路安装需要遵循一系列的规范和标准，以确保施工质量和电气系统的安全性。
3.1. 接地规范：电气线路的接地是保障人身安全和电气设备正常工作的重要环节。
施工中应按照国家规定的接地标准和要求进行接地操作。
3.2. 路线敷设：电气线路应按照设计要求进行敷设，避免与其他管线发生交叉或受潮、受热等影响。
线缆与金属管道、设备的距离应符合安全距离要求。
3.3. 弯头和接头安装：弯头和接头的安装应符合相关规范，确保连接牢固、绝缘良好，避免短路、漏电等问题的发生。
3.4. 设备选型和安装：电气设备的选型应符合安全要求，施工时应按照设备说明书和相关规范正确安装设备，并进行必要的绝缘和接地处理。
3.5. 定期检查和维护：电气线路安装完成后，应定期进行巡视和检查，发现问题及时处理和维修，保障电气线路的稳定运行。

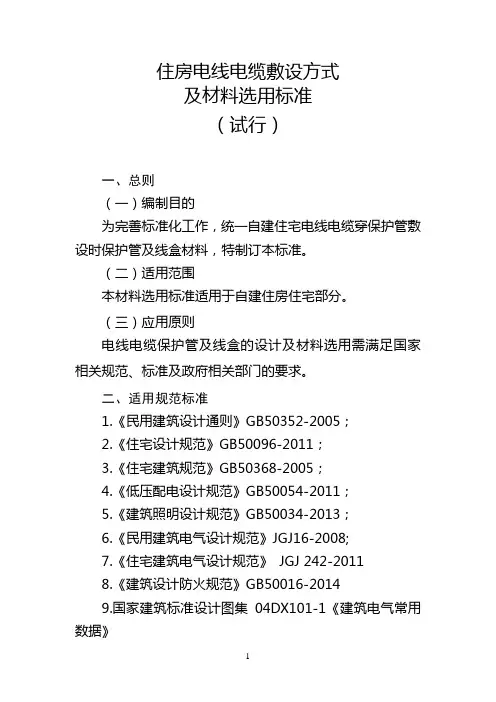

住宅项目电线电缆敷设方式及材料选用标准
住房电线电缆敷设方式及材料选用标准（试行）一、总则（一）编制目的为完善标准化工作，统一自建住宅电线电缆穿保护管敷设时保护管及线盒材料，特制订本标准。
（二）适用范围本材料选用标准适用于自建住房住宅部分。
（三）应用原则电线电缆保护管及线盒的设计及材料选用需满足国家相关规范、标准及政府相关部门的要求。
二、适用规范标准1.《民用建筑设计通则》GB50352-2005；2.《住宅设计规范》GB50096-2011；3.《住宅建筑规范》GB50368-2005；4.《低压配电设计规范》GB50054-2011；5.《建筑照明设计规范》GB50034-2013；6.《民用建筑电气设计规范》JGJ16-2008;7.《住宅建筑电气设计规范》JGJ 242-20118.《建筑设计防火规范》GB50016-20149.国家建筑标准设计图集04DX101-1《建筑电气常用数据》及其它相关的国家规范、标准及设计图集。
三、电线电缆敷设的设计要求（一）设计原则电线电缆的设计遵循结构与管线分离（SI）的原则。
（二）设计要求1.设计院应对管线进行合理排布，电气、水暖专业应详细进行管线综合后，与建筑、结构专业协调配合，预留经济合理的管线空间尺寸。
2.户内插座、开关等机电点位及垂直管线，应结合精装修设计，尽量不设或少量设于结构墙体，推荐设于装配式轻隔墙内。
3.户内电气线路的水平管线，应结合精装修设计，尽量不设或少量设于结构板内，推荐设于地面架空层或者吊顶内。
4.公共管井至户内配电箱可采用电缆桥架敷设、地面架空层敷设或者板内预埋。
四、电线电缆不同敷设方式材料选用标准（一）电线电缆保护管敷设保护管及线盒的材料选择依据国家建筑标准设计图集04DX101-1《建筑电气常用数据》第6-23页次“保护管、线槽及桥架横断面积填充率说明”，具体要求如下：1.从公共管井至户内表箱段电线电缆穿保护管时可选择套接紧定式钢管（JDG)、聚氯乙烯硬质电线管（PC)。
关于民用建筑电气设计当中电线电缆选型的探讨
关于民用建筑电气设计当中电线电缆选型的探讨摘要：随着新民标的发布与实施，规范由原来《民用建筑电气设计规范》JGJ16-2008，现改为《民用建筑电气设计标准》BG51348-2019（以下简称新民标），相较原来的行业规范调整为国家标准，也就是现行标准更具权威性，本文针对新民标中关于电线电缆选择展开探讨，期望能为同行做为参考借鉴。
关键词：电线电缆选择、燃烧性能、阻燃类别随着社会经济的发展，人类对居住环境的要求越来越高，同时对建筑安全也越来越重视，民用建筑中火灾事故当中，电气火灾占比很大，且成增长模式，据2021年1-10月份全国火灾形势报告显示，在1-10月份火灾事故中，电气火灾占据了火灾总数的50.4%。
电线电缆做为民用建筑电气中主流的导体，在预防电气火灾，起着至关重要的作用。
建筑电气设计对电线电缆的选型当慎之又慎。
1.当前建筑电气设计中电缆电缆选型的主要问题关于电线电缆选择，我们就不得不提当前正在实施的现行电线电缆标准《阻燃和耐火电线电缆或光缆通则》GB∕T 19666-2019（以下简称19666）与《电缆及光缆燃烧性能分级》GB31247-2014（以下简称31247）。
在19666中电线电缆根据阻燃类别分为4个类别，分别为A、B、C、D；在31247中电线电缆根据燃烧性能分为4个等级，分别为A、B1、B2、B3。
因为两本标准并行实施，那我们设计图中电线电缆到底应该如何准确表达标注？这是让电气设计师非常头疼的事。
本次新民标中第8.9.1、13.8.4、13.9.1等条款，对电线电缆做出的要求均是以31547中规定的“燃烧性能”等级划分（既A、B1、B2、B3）。
在新民标实施前，建筑设计行业内大部分都是按19666中的阻燃类别标注电缆型号，那新民标实施后，是否行业内就应以31547为蓝本，19666就废止了呢？答案是否定的。
新民标第13.9.1条中对超100米的公共建筑、一类公共建筑、人员密集的公共场所、长期有人滞留的地下建筑都做出了明确要求，对二类高层公共建筑、住宅建筑未做要求，那遇到这类建筑我们到底应该如何选择？根据《住宅建筑电气设计规范》JGJ 242-2011第6.4.3条要求“高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。
民用建筑电气设计中电线电缆的选型及敷设要求
民用建筑电气设计中电线电缆的选型及敷设要求一、电线电缆的选型1.根据电流载荷选择导线截面积：根据建筑物的用电负载情况和线路长度，选择合适的导线截面积，以确保线路的电流载荷能够正常运行。
一般来说，随着用电负载的增加，导线截面积也需要增大。
2.根据电压等级选择电缆型号：根据建筑物的电压等级要求，选择符合标准的电缆型号。
常用的低压电缆包括VVRP、VV、VV22等，高压电缆包括YJV、YJV22等。
3.根据敷设环境选择电缆外护层：根据电缆的敷设环境，选择适当的电缆外护层材料。
如在低温环境下，应选择低温耐寒的电缆；在酸碱腐蚀环境下，应选择耐腐蚀的电缆。
4.根据安全要求选择阻燃性能：为了确保建筑物在发生火灾时能够及时疏散人员，电线电缆应具备良好的阻燃性能。
因此，在选型时，应选择阻燃性能符合要求的电线电缆。
二、电线电缆的敷设要求1.敷设路径规划：根据设计要求和布线图，合理规划电线电缆的敷设路径，避免交叉、缠绕等问题。
在规划路径时，还需考虑线路的可维修性和易更换性。
2.保护措施和回路划分：对于容易受到外力损害的电线电缆，应采取相应的保护措施，如设置护管、套管和护铠等。
同时，还需根据实际情况合理划分回路，避免电力负荷过大而影响线路的安全运行。
3.接头和绝缘处理：在电线电缆的敷设过程中，需要进行接头处理和绝缘处理。
接头应采用符合标准的连接器材，并进行正确的接头处理，以确保接头的可靠性。
绝缘处理则可以采用绝缘胶带等材料进行包裹，增强线路的绝缘性能。
4.敷设弯曲半径要求：为了避免电线电缆在弯曲处损坏，敷设过程中需要遵循弯曲半径的要求。
一般来说，低压电线电缆的最小弯曲半径约为电缆外径的4-5倍，高压电线电缆的最小弯曲半径约为电缆外径的10倍。
5.消防通道和标识：在电线电缆的敷设过程中，应确保消防通道的畅通，并设置电线电缆的标识，方便日后维修和更换。
综上所述，电线电缆的选型和敷设要求对于建筑的电气安全和可靠运行起着重要的作用。
电缆的设计选型和敷设的规定
电缆择与敷设统一规定
1. 总的要求 电缆选择与敷设设计应遵照以下规定：
1.1 《电力工程电缆设计规范》GB50217-94； 1.2 《导体和电器选择设计技术规定》SDGJ14-86 第三章部分； 1.3 本院“发电厂、变电所电缆防火阻燃和火灾报警的设计技术统一规定”等。 2. 电缆选择 2.1 电缆选型见附录 A。
2.2 除灰、除尘、输煤、燃油及其它易燃易爆场所的动力电缆和控制电缆采用 C 级阻燃 电缆；其它辅助车间采用普通电缆；动力电缆一般选用多芯铜导体电缆；
2.3 重要的消防系统、火灾报警系统、不停电电源、直流跳闸回路和事故保安电源等使用 的动力电缆和控制电缆采用耐火铜导体电缆。
2.4 6kV 动力电缆选用交联聚乙烯绝缘电缆。6kV 动力电缆的绝缘水平应为 133%额定电 压。
支架
6kV
单层
0.7
0.8
0.8
380/220V
三层 二层
0.5
0.55
0.8
0.55
0.65
0.8
3. 电缆敷设及制图要求 3.1 排列顺序，由上至下排列如下：
1
6kV ↓
380V ↓
220V ↓ 直流 ↓ 控制 ↓ 通讯
电缆择与敷设统一规定
3.2 允许弯曲半径如下：
聚乙烯电缆：10 倍电缆外径。
3.5 防火要求，按第 1.3 条规定执行，并进一步明确如下：
3.5.1 动、控电缆应尽量分开敷设；分不开时应作隔离处理；在同一通道上下层布置时 也应采取隔离措施。
3.5.2 应将消防水系统、事故照明及直流电源等重要的回路的电缆尽量布置在两个独立 的通道内。
3.5.3 主通道与分支通道之间，两台机组之间，厂区进入建筑物处应设防火墙。
民用建筑电气设计中电线电缆得选型及敷设要求
民用建筑电气设计中电线电缆得选型及敷设要求核心提示:文章梳理了住宅建筑电气设计中电线电缆得选型,简述除住宅外其它民用建筑电气设计中电线电缆得选型;并探讨配电线路得敷设要求。
1 前言电线电缆作为建筑电气不可或缺得组成部分,它得运用范围极其广泛。
随着建筑物内电气负荷得日益增长,线缆燃烧造成得电气火灾也频繁发生。
同时,一旦火灾发生,消防设备得安全可靠运行,也需要电线电缆得保障。
因此,建筑电气中电线电缆得选用,不仅关系到用电设备得正常使用,关系到建筑电气得工程造价,更重要得就是关系到电气使用得安全性,甚至建筑内人员得人身安全。
本文更多得从消防得角度结合工程经验,根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范与上海市工程建设规范《民用建筑电线电缆防火设计规程》得规定,按普通、消防负荷两部分,从消防供电干线、应急照明与火灾自动报警等三方面,梳理了各级别民用建筑应选用得电线电缆型式及其敷设方式。
2 常用电力电缆类型在目前得建筑电气设计中,常用得线缆可分为以下几类:普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆与矿物绝缘电缆。
对应上述得各类线缆,不同得厂家有不同得产品,但基本得要求与定义就是一致得。
本文仅列举笔者设计中常用得线缆类型。
(1)普通线缆主要指聚氯乙烯绝缘电线BV线与交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV、(2)阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力得电线电缆。
该线缆通常指能通过GB/T183 80、3(等同IEC60332-3)试验合格得电线电缆。
包括具有阻燃性得聚氯乙烯绝缘电线ZR BV线与具有阻燃性得交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV、(3)耐火线缆在规定温度与时间得火焰燃烧下,仍能保持线路完整性得电线电缆。
通常指通过GB／T 12666、6(等效IEC60331)试验合格得电线电缆。
包括具有耐火性得聚氯乙烯绝缘电线N HBV线与具有耐火性得交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV、(4)无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY:材料不含卤素,燃烧时产生得烟尘较少并且具有阻止或延缓火焰蔓延得电线电缆。
