CAD 3D作图的基本知识
CAD三维建模知识点
CAD三维建模知识点CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机技术辅助进行设计和制图的技术。
在CAD中，三维建模是一项重要的技能，它能够帮助设计师创建具有真实感的三维物体。
本文将介绍CAD三维建模的知识点，包括三维几何体、操作工具和实体建模技巧。
一、三维几何体1. 点（Point）：在三维空间中的一个坐标位置，没有长度、宽度或高度。
2. 线（Line）：由两个点连接而成的直线段。
3. 面（Face）：由三条或更多线段组成的闭合图形，具有一定的面积。
4. 多边形（Polygon）：具有三条或更多线段的多边形。
5. 曲线（Curve）：不完全由线段组成的图形，可以是弯曲、曲线或曲面。
6. 实体（Solid）：具有体积的三维物体，可以用来表示实际的物体，如建筑、零件等。
二、操作工具1. 移动（Move）：将选定的物体在三维空间中进行平移。
2. 旋转（Rotate）：将选定的物体绕指定轴进行旋转。
3. 缩放（Scale）：按比例改变选定物体的大小。
4. 倾斜（Tilt）：将选定的物体在三维空间中以指定角度倾斜。
5. 偏移（Offset）：在选定的物体周围创建一个相似但更大或更小的副本。
6. 镜像（Mirror）：以选定物体为镜像轴，创建其镜像图像。
三、实体建模技巧1. 体积建模（Volumetric Modeling）：通过组合基本几何体创建复杂的三维物体。
2. 布尔运算（Boolean Operations）：使用并、交和差等操作对实体进行组合或切割。
3. 分解与组装（Assembly）：将多个部件组装为一个整体，模拟真实的装配过程。
4. 附件添加（Attachment）：添加螺栓、螺母等配件，使模型更加真实。
5. 材质和纹理（Material and Texture）：为模型添加材质和纹理，使其外观更加逼真。
6. 动画与渲染（Animation and Rendering）：利用CAD软件的动画和渲染功能，实现模型的动态效果和高质量图像输出。
CAD3D作图及基本知识
CAD 3D作图的基本知识AutoCAD是当今最流行的绘图软件，它已从最早的2D阶段跨入了具有完善3D功能的阶段，但目前大部分用户还停留在2D阶段，其实它的3D功能十分强大并且简单易学。
从2D到3D需掌握以下基础知识。
一、使用Vpoint命令定义视点Vpoint是3D作图中最常使用的一条命令，选择不同的视点可以得到不同视角的立体图。
与2D作图不同，在3D作图之前，必须使用Vpoint定义Z方向视点。
欲形成三维图（指在X、Y、Z方向投影均不为0），视点的三个坐标值均不能为0。
其中Z坐标值的正负决定了从X0Y平面上方或X0Y 平面下方去观察空间图形。
一般选择Z坐标值为正来定义视点，这样得到的立体图比较符合大多数人的习惯。
此外，此时Z值的正负决定了空间坐标系Z轴的方向是向上或向下。
在3D作图中使用的坐标系符合几何中的右手规那么。
Vpoint选择如下：Rotate———用X0Y平面中新X轴的改变角和新X0Y面对应原X0Y面的夹角定义新的UCS。
〈ViewPoint〉———定义新视点。
二、使用用户坐标系UCS在2D绘图中，我们可以不使用UCS，但在3D作图中，必须使用UCS，而且要经常交换，才能使要描绘的物体在新的UCS中有一个合适的位置，然后再去构图。
在同一幅3D图中，可以变换多次UCS，但只有一个WCS （世界坐标系）。
UCS命令的参数如下：Origin———用一个新点作为UCS的原点，不改变坐标轴的方向。
ZAxis———定义新的UCS的原点，并通过一个Z方向点定义新的UCS。
当Z坐标为“＋”时，Z轴正向向上；当Z坐标为“－”时，Z轴正向向下。
3point———用三个点定义新的UCS，依次是原点、X轴正向点、Y轴正向点。
Entity———用用户选择的实体定义新的UCS。
View———使用View命令设置当前UCS。
X、Y、Z———绕X、Y、Z轴旋转某角度，形成新的UCS。
其中：角度方向按左手规那么确定，即大拇指指向所绕轴（如X轴）正向，按其余四指所指方向旋转角度为正，反之为负。
CAD三维绘图基础
方法一：视图―三维视图－视点 方法二：在命令行执行VPOINT 通过对话框指定观察点 方法一：执行“视图”－三维视图－视点预置 方法二：在命令行中执行DDVPOINT
六、三维图形的着色方式 方法：着色工具栏（Shademode命令）。 1、二维线框 2、三维线框 3、消隐 4、平面着色 5、体着色 6、带边框平面着色 7、带边框体着色
第十六课
三维绘图基础
教学目标： 掌握CAD中三维坐标的旋转及视口的使用, 对新建用户坐标系熟练掌握。
一．三维坐标系
1. 2. 二维直角坐标(X，Y)=>三维直角坐标：(X，Y，Z) 二维极坐标（D<A）=>三维极坐标：（D<A，H）。
说明：如果是相对坐标表示，分别加“@”符号。
请看下图：
二．三维模型视图的切换
七三维动态观察器3DORBIT
方法：工具按钮（3DO命令）。
八、三维模型的类型。
1、 线框模型：对三维对象轮廓的描述，它没有面和体的特征。绘制此
模型时，可以通过录入三维坐标来绘制。此模型显示速度快，但不
能进行消隐、着色、渲染等操作。 2、 表面模型：不仅定义了三维对象的边界，而且还定义了它的表面， 因而具有面的特征。表面模型能进行消隐、着色、渲染操作。 3、 实体模型：具有实体的特色，用户可以对它进行钻孔、挖槽、倒角 以及布尔运算操作，也可以进行消隐、着色、渲染操作。
四、建立三维平铺视口 作用：用多个视口观察同一个三维模型。 方法：视图——视口（Vports命令）。 特点：1、每一个视口允许有不同的坐标状态和着色方式。 2、只有一个活动视口。 3、只能在活动视口中操作，但结果反应在每一个点 三维视图是从空间的某个观测点（视点）向WCS或UCS坐标 系原点方向观察目标对象时得到的三维状态，三维模型只有 在三维空间指定一个观测视点后才能观察到图形的三维状态。
AUTOCAD三维绘图基础知识
AUTOCAD三维绘图基础知识1、三维绘图的基本概念·平面XY平面是2D平面,用户只能在Z=0的XY平面上建立2D模型.·Z轴Z轴是3D坐标中的第三轴, Z轴总是垂直于XY平面. ·平面视图(plan view)当视线与Z轴平行时, 用户观察到的XY平面上的视图. ·标高(elevation):从XY平面沿Z测量的Z坐标值.可以用ELEV命令设置对象的标高和厚度。
·厚度(thickness)对象从标高开始往上或往下拉伸的距离.可以用系统变量thickness来设置对象的厚度.具有厚度的对象可以进行消隐, 着色和渲染处理. 建立新文本时,将忽略当前的厚度设置而将其设置为0,但其后可用DDMODIFY命令修改.2、建立简单的3D模型3、3D坐标与视点1) 3D空间中对象的位置用3D坐标来表示.3D坐标是在2D坐标的基础上添加Z轴而实现的.还可以用柱坐标(XY平面极坐标加Z轴坐标而成)或球坐标(用到原点的距离,XY平面从X轴开始的角度,与XY 平面的夹角)表示.2)观察3D模型在AUTOCAD中，用户可以使用系统本身提供的标准视图(俯视图、仰视图、前视图、后视图、右视图、以及各种轴侧视图)观察图形，也可以用有关命令设置视点的位置，从而建立新的视图。
在建立了新的视图以后可以将其保存起来。
AutoCAD 2004提供了灵活的选择视点的功能，Vpoint和DDVpoint命令是实现这一功能的两个不同的操作方式，下面分别进行介绍。
在模型空间里,可以从不同的视点(VPOINT)来观察图形.视点就是观察图形的方向.(1)设置视点·命令: DDVPOINT弹出视点预置对话框,可以设定XY平面从X轴开始的角度,与XY平面的夹角的值.缺省时,两个角度都相对于WCS,如要相对于UCS选择相对于ucs.(2)使用三维动态观察器观察模型·命令: 3DORBIT显示出观察球,当光标在观察球中间时,可移动对象,当光标在观察球外边或在观察球上小圆中时,可以转动.(3)设置平面视图·命令: PLAN输入选项[当前UCS(C)/UCS(U)/世界(W)] <当前UCS>:可以将当前视区设置为相应坐标系下的平面视图. 3)坐标系统AutoCAD提供了两种类型的坐标系，一个是固定的坐标系，叫做世界坐标系(WCS)；另一个是由使用者自定义的，叫做用户坐标系(UCS)。

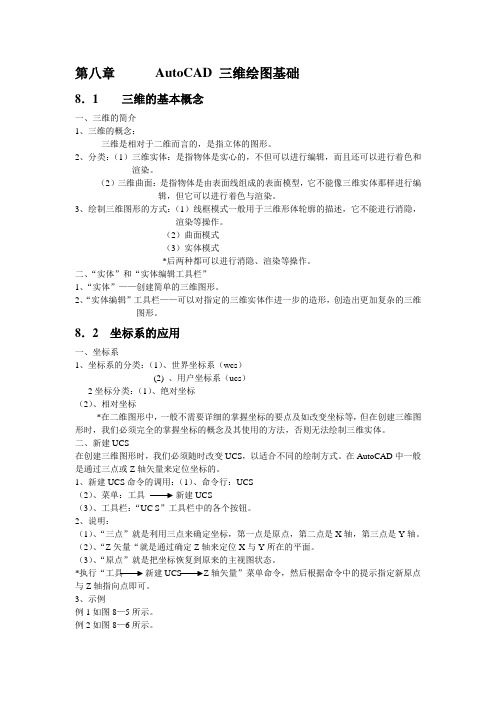

第八章AutoCAD三维绘图基础
第八章AutoCAD 三维绘图基础8．1 三维的基本概念一、三维的简介1、三维的概念：三维是相对于二维而言的，是指立体的图形。
2、分类：（1）三维实体：是指物体是实心的，不但可以进行编辑，而且还可以进行着色和渲染。
（2）三维曲面：是指物体是由表面线组成的表面模型，它不能像三维实体那样进行编辑，但它可以进行着色与渲染。
3、绘制三维图形的方式：（1）线框模式一般用于三维形体轮廓的描述，它不能进行消隐，渲染等操作。
（2）曲面模式（3）实体模式*后两种都可以进行消隐、渲染等操作。
二、“实体”和“实体编辑工具栏”1、“实体”——创建简单的三维图形。
2、“实体编辑”工具栏——可以对指定的三维实体作进一步的造形，创造出更加复杂的三维图形。
8．2 坐标系的应用一、坐标系1、坐标系的分类：（1）、世界坐标系（wcs）(2) 、用户坐标系（ucs）2坐标分类：（1）、绝对坐标（2）、相对坐标*在二维图形中，一般不需要详细的掌握坐标的要点及如改变坐标等，但在创建三维图形时，我们必须完全的掌握坐标的概念及其使用的方法，否则无法绘制三维实体。
二、新建UCS在创建三维图形时，我们必须随时改变UCS，以适合不同的绘制方式。
在AutoCAD中一般是通过三点或Z轴矢量来定位坐标的。
1、新建UCS命令的调用：（1）、命令行：UCS（2）、菜单：工具新建UCS（3）、工具栏：“UC S”工具栏中的各个按钮。
2、说明：（1）、“三点”就是利用三点来确定坐标，第一点是原点，第二点是X轴，第三点是Y轴。
（2）、“Z矢量“就是通过确定Z轴来定位X与Y所在的平面。
（3）、“原点”就是把坐标恢复到原来的主视图状态。
*执行“工具新建UCS Z轴矢量”菜单命令，然后根据命令中的提示指定新原点与Z轴指向点即可。
3、示例例1如图8—5所示。
例2如图8—6所示。
三、移动UCS1、概念：移动UCS是改变UCS的一种常见方法。
2、命令的调用：（１）、命令行：ＵＣＳ（２）、菜单：工具移动ＵＣＳ２、作用：把当前坐标轴平行的移动到指定面。
使用CAD进行三维绘图的入门指南
使用CAD进行三维绘图的入门指南CAD（计算机辅助设计）是现代工程设计和绘图的重要工具。
它能够帮助我们以更高效、准确的方式进行三维绘图。
本文将为您提供一个简单的入门指南，以帮助您快速上手使用CAD进行三维绘图。
1. 准备工作：在开始使用CAD进行三维绘图之前，您需要安装并打开CAD软件。
根据您所使用的CAD软件的版本和类型，界面和具体操作步骤可能会有所不同。
确保您已经熟悉软件的基本操作，并且掌握了常见的绘图工具和选项。
2. 设置坐标系：在进行任何绘图之前，您需要先设置坐标系。
坐标系可以帮助您准确定位和测量三维空间中的对象。
通常，CAD软件默认的坐标系是以原点为起点的直角坐标系。
您可以通过在CAD软件中选择适当的工具来创建和调整您需要的坐标系。
3. 绘制基础图形：在CAD中，您可以使用各种工具来绘制基础图形，如线、圆、矩形等。
您可以选择适当的工具，按照您的需求和设计来创建这些基础图形。
确保图形的尺寸、位置和角度是准确的。
您还可以使用CAD提供的各种选项来修改和变换这些图形，以满足您的需求。
4. 创建三维图形：一旦您熟悉了基础图形的绘制，您可以转向创建三维图形。
CAD软件提供了各种工具和命令来帮助您实现这一目标。
您可以使用拉伸、旋转、倾斜等操作来将二维图形转变为三维图形。
同时，您还可以使用CAD软件提供的建模工具和技术来创建更复杂的三维物体。
5. 完善细节：绘制三维图形不仅仅是形状的简单表示，还需要注重细节和准确性。
您可以使用CAD软件提供的细节工具来添加纹理、颜色、光照等效果，以增强图形的逼真度。
您还可以添加标注、尺寸等注释信息，以便于其他人理解和使用您的绘图。
6. 导出和分享绘图：一旦您完成了三维绘图，您可以选择将其导出为适用于其他软件或设备的格式，如JPEG、DWG等。
CAD软件通常提供了导出和共享功能，以便您与团队成员或其他相关人员共享和合作。
确保您选择合适的导出选项和格式，以便绘图可以在其他平台上被正确打开和使用。
CAD绘制3D模型的技巧和注意事项
CAD绘制3D模型的技巧和注意事项CAD（计算机辅助设计）是一种广泛用于工程设计和制造的软件工具。
在CAD中，绘制和模拟3D模型是常见的任务，这些模型可以用于诸如建筑、工程、产品设计等领域。
本文将介绍CAD绘制3D模型的一些技巧和注意事项，帮助读者更好地掌握CAD软件的使用。
1. 了解基本操作：在开始绘制3D模型之前，首先要熟悉CAD软件的基本操作。
这包括了解工具栏上的不同工具，学习如何绘制基本图形和编辑现有图形。
建议初学者先学习2D绘图，然后逐渐过渡到3D 绘图。
2. 使用正确的尺寸单位：在绘制3D模型时，确保使用正确的尺寸单位。
根据项目需求，可以选择使用英寸、毫米或其他单位。
选定合适的单位很重要，以确保最终模型尺寸的准确性和一致性。
3. 定义坐标系：在CAD中，使用坐标系来定位和测量对象。
在绘制3D模型之前，定义和调整坐标系非常重要。
通过合理设置坐标系，可以更好地控制和管理模型的位置和方向。
4. 使用图层进行组织：在绘制复杂的3D模型时，使用图层可以帮助有效地组织和控制模型的各个部分。
通过将不同对象放置在不同的图层上，可以轻松地隐藏、显示或编辑它们。
这样可以减少混乱和错误，提高绘图效率。
5. 掌握建模工具：CAD软件通常提供各种建模工具，如拉伸、旋转、剪切等，用于创建和修改3D模型。
熟练掌握这些工具，可以快速而准确地操作模型，进行必要的设计更改。
6. 注意模型的几何要求：在设计3D模型时，需要注意模型的几何要求，如垂直、水平和对称性。
确保模型的几何性质符合设计要求，以避免后续加工或制造中的问题。
7. 使用约束：CAD软件通常提供了约束功能，可以限制模型的运动和形状变化。
通过添加适当的约束条件，可以确保模型的稳定性和一致性。
例如，添加长度约束、平行约束等，可以确保边长或线的位置保持恒定。
8. 注意文件管理：在绘制3D模型时，要注意良好的文件管理。
为每个模型创建单独的文件，并使用有意义的名称进行标识。
CAD三维建模技巧知识点
CAD三维建模技巧知识点在计算机辅助设计（CAD）领域，三维建模是一项重要且广泛应用的技术。
通过CAD软件，工程师和设计师可以创建具有现实感的三维模型，以辅助他们进行设计、分析和制造等工作。
本文将介绍一些CAD三维建模的技巧和知识点，帮助读者更好地学习和应用这一技术。
一、基础概念1. 坐标系：在CAD软件中，三维建模是基于三维坐标系进行的。
坐标系由X、Y和Z三个轴构成，分别代表了空间中的宽度、高度和深度。
熟悉坐标系的概念和使用方法是进行三维建模的基础。
2. 实体建模和曲面建模：CAD软件可以通过实体建模和曲面建模两种方式创建三维模型。
实体建模采用实体对象的概念，如立方体、圆柱体等，可以进行布尔运算和快速体积计算。
曲面建模则是通过曲面来构建模型，适用于复杂的有机形状和曲线。
二、CAD软件的常用操作1. 绘制基本几何图形：CAD软件提供了绘制基本几何图形的工具，如直线、圆、矩形等。
通过这些工具，可以创建模型的基本形状。
2. 实体操作：CAD软件支持各种实体操作，如拉伸、镜像、旋转等。
这些操作可以改变模型的形状和大小，使其符合设计要求。
3. 曲线和曲面操作：对于涉及到曲线和曲面的模型，CAD软件提供了多种操作工具，如控制点曲线、曲面拉伸、曲线旋转等。
这些工具可以精确地控制曲线和曲面的形状，实现复杂模型的建模。
4. 组装和约束：在进行装配设计时，CAD软件提供了组装和约束功能，可以固定零件的相对位置和运动关系。
通过这些功能，可以更好地模拟实际装配的情况，并进行设计验证。
三、CAD三维建模的技巧1. 视图控制：在进行三维建模时，合理的视图控制可以帮助我们更好地观察和编辑模型。
通过旋转、缩放和平移视图，可以从不同角度观察模型的各个部分，发现问题并进行修改。
2. 使用图层和分组：图层和分组是CAD软件中用来管理和组织模型元素的重要工具。
通过将相关元素放置在同一个图层或分组中，并设置其可见性和属性，可以方便地编辑和管理模型。
cad三维部分知识点
cad三维部分知识点
1. 三维坐标系：在三维空间中，坐标系由 X、Y、Z 三个轴组成。
通过指定坐标值，可以确定三维空间中的点的位置。
2. 三维视图：CAD 软件提供了多种三维视图来展示三维模型，如正视视图、俯视视图、侧视视图等。
用户可以通过切换视图来从不同角度观察模型。
3. 三维建模：CAD 软件提供了多种工具和命令来创建三维模型，如立方体、球体、圆柱体、圆锥体等基本几何体的创建，以及通过拉伸、旋转、放样等操作将二维图形转换为三维模型。
4. 三维编辑：在三维模型中，可以进行各种编辑操作，如移动、旋转、缩放、修剪、合并等。
这些操作可以帮助用户修改和完善模型。
5. 三维标注：CAD 软件可以在三维模型上添加标注和尺寸，以便更好地传达设计意图和尺寸信息。
6. 三维渲染：为了使三维模型更加真实和逼真，CAD 软件提供了渲染功能。
用户可以选择不同的渲染样式和材质，以及设置光源和环境，来展示模型的外观效果。
7. 三维分析：CAD 软件可以进行一些三维分析操作，如体积计算、质量计算、干涉检查等，帮助用户评估和验证模型的性能和可行性。
8. 三维协作：CAD 软件支持多人协作和共享三维模型，团队成员可以同时进行编辑和查看，提高工作效率和协作效果。
这些是 CAD 三维部分的一些基本知识点，涵盖了三维坐标系、视图、建模、编辑、标注、渲染、分析和协作等方面。
深入了解和掌握这些知识点，可以帮助用户更好地利用 CAD 软件进行三维设计和建模工作。
CAD三维入门经典教程
CAD三维入门经典教程CAD三维建模CAD三维建模是一种利用计算机辅助设计软件进行三维模型创建的技术。
下面将介绍一些关于CAD三维建模的基础知识。
1.CAD三维建模首先应该做什么？在进行CAD三维建模之前，需要先确定设计的目标和要素，包括设计的形状、尺寸、材质等。
然后，需要选择合适的CAD软件，安装并熟悉其基本操作和功能。
2.何为三维世界坐标系？三维世界坐标系是一种用来描述三维空间中位置和方向的坐标系。
它由三个互相垂直的坐标轴组成，分别为X轴、Y 轴和Z轴。
在CAD三维建模中，使用三维世界坐标系来确定物体的位置和方向。
3.如何灵活使用三维坐标？在CAD三维建模中，可以使用绝对坐标和相对坐标两种方式来确定物体的位置。
使用绝对坐标需要输入物体的X、Y、Z坐标值，而相对坐标则是相对于当前位置的偏移量。
这样可以更加灵活地进行建模。
4.如何使用柱面坐标和球面坐标？在某些情况下，使用柱面坐标和球面坐标会更加方便。
柱面坐标是由一个半径和一个角度组成的，适用于描述柱体或圆柱体的位置。
而球面坐标是由一个半径、一个极角和一个方位角组成的，适用于描述球体或球形物体的位置。
5.如何认定CAD的作图平面？在CAD三维建模中，需要先确定作图平面。
可以使用UCS命令来设置作图平面，也可以使用3DORBIT命令来调整视角，从而确定作图平面。
6.哪些二维绘图中的命令可以在三维模型空间继续使用？在CAD三维建模中，许多二维绘图中的命令都可以在三维模型空间中继续使用。
例如，线、圆、矩形等命令可以用来创建三维模型的基本形状。
7.哪些二维编辑命令可在三维空间继续使用？在进行CAD三维建模时，也可以使用许多二维编辑命令来对三维模型进行编辑。
例如，移动、旋转、缩放等命令可以用来对三维模型进行变换。
8.如何确定三维观察方向？在CAD三维建模中，可以使用3DORBIT命令来调整视角，从而确定三维观察方向。
同时，也可以使用VIEW命令来创建和保存不同的视图，方便进行三维模型的查看和编辑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD 3D作图的基本知识
AutoCAD是当今最流行的绘图软件，它已从最早的2D阶段跨入了具有完善3D功能的阶段，但目前大部分用户还停留在2D阶段，其实它的3D功能十分强大并且简单易学。
从2D到3D需掌握以下基础知识。
一、使用Vpoint命令定义视点
Vpoint是3D作图中最常使用的一条命令，选择不同的视点可以得到不同视角的立体图。
与2D作图不同，在3D作图之前，必须使用Vpoint定义Z方向视点。
欲形成三维图（指在X、Y、Z方向投影均不为0），视点的三个坐标值均不能为0。
其中Z坐标值的正负决定了从X0Y平面上方或X0Y平面下方去观察空间图形。
一般选择Z坐标值为正来定义视点，这样得到的立体图比较符合大多数人的习惯。
此外，此时Z值的正负决定了空间坐标系Z轴的方向是向上或向下。
在3D作图中使用的坐标系符合几何中的右手规则。
Vpoint选择如下：
Rotate———用X0Y平面中新X轴的改变角和新X0Y面对应原X0Y面的夹角定义新的UCS。
〈ViewPoint〉———定义新视点。
二、使用用户坐标系UCS
在2D绘图中，我们可以不使用UCS，但在3D作图中，必须使用UCS，而且要经常交换，才能使要描绘的物体在新的UCS中有一个合适的位置，然后再去构图。
在同一幅3D图中，可以变换多次UCS，但只有一个WCS（世界坐标系）。
UCS命令的参数如下：
Origin———用一个新点作为UCS的原点，不改变坐标轴的方向。
ZAxis———定义新的UCS的原点，并通过一个Z方向点定义新的UCS。
当Z坐标为“＋”时，Z轴正向向上；当Z坐标为“－”时，Z轴正向向下。
3point———用三个点定义新的UCS，依次是原点、X轴正向点、Y轴正向点。
Entity———用用户选择的实体定义新的UCS。
View———使用View命令设置当前UCS。
X、Y、Z———绕X、Y、Z轴旋转某角度，形成新的UCS。
其中：
角度方向按左手规则确定，即大拇指指向所绕轴（如X轴）正向，按其余四指所指方向旋转角度为正，反之为负。
绕X、Y、Z轴旋转时，X、Y、Z轴分别不变，而改变其余两轴的正向，但在屏幕上仅显示X、Y轴的指向（UCSICONΚON），旋转后新UCS仍然适合右手坐标系规则。
Prev———回返到前一个UCS。
Restore———恢复前面定义的UCS。
Save———存储你定义的UCS。
Del———删除指定的UCS。
？———列出定义的UCS。
使用UCS命令定义新的用户坐标系后，空间物体相对于用户的具体位置不变，仅改变坐标系，即在新的UCS中，以前构图的实体坐标仍在原来的UCS 中，实体位置不随新的UCS改变而改变。
三、打开用户坐标系开关UCSICON
为了及时了解用户当前所处的用户坐标系UCS的方位，应将UCSICON的参数置于开状态即UCSICONΚON。
四、使用工作面3Dface
为了增加3D作图的效果，在制作3D模型之前，需要3Dface绘制一个工作面，并为其指定一个颜色。
这样，上色后，物体有了底色，能够增加立体效果。
五、其它
1．关于2D命令：
在3D作图中所有的2D绘图命令都可以使用。
除去LINE命令外，其它命令虽然可接受三维点，但仅第一次接受真正的三维点，后面则是与前面Z坐标等值的二维点，即可接受等Z值平面的三维点（Z轴不变），其余编辑命令的限制也基本如此。
2．使用颜色：
在3D作图中，表示不同部分的线条、平面应使用不同的颜色，以示区别，保证在使用SHADE或RENDER命令后其三维效果更加明显。
3．基本命令：
（1）为了使三维图形简洁，可使用HIDE命令消隐，但有时为了捕捉点需要所有的线条，此时可用REGEN命令恢复。
（2）CHPROP命令可修改三维实体的特征值（事实上它具有CHANGE命令的部分功能）。
包括Color（颜色）、Layer（层）、LType（线型）、Thickness （厚度）。
4．几个约定：
在3D作图中，有些参数的正负满足一定的约定。
一般情况下，物体的长、宽、高分别相对于X、Y、Z轴。
当值为正时，就沿X、Y、Z正向改变实体的特征。
反之，就沿坐标轴负方向绘制。
厚度是相当于Z方向的值，角度在指定坐标平面符合右手规则时为正。
5．菜单：
R12中与3D绘图有关的命令基本上都在Render和Model两个下拉式菜单之中。
但是在使用3D作图初期，还是从键盘输入命令为好，这样一则可以熟悉命令，二则可避免菜单提示的命令名不一致而引起的麻烦，特别是对汉化菜单，翻译不准确可能会引起二义性，即使翻译准确，由于系统只接受英文命令
串，也应先熟悉命令后使用菜单，为日后对AutoCAD二次开发打下一个良好的基础。
6．3D作图的几个概念：
面域：
在二维平面中封闭曲线所围成的区域，因为是面称为面域，是构成三维模型的基本元素。
实体：
表示三维模型特征的点、线、面。
实心体：
实心的三维体，可用SOLID命令或SOLIDIFY命令来绘制，可进行逻辑运算。
7．3D实体造型方法：
为了表示各种形状，AutoCAD采用三维造型方法是采用面域模型和实心体模型相结合的造型方法。
在3D作图中用基本实心体或基本面域拉伸、旋转而成的实心体的并、交、差构成复杂的空间实心体。
