低压配电一次、二次接线图区别与联系讲解学习
变电站一次系统图与二次系统图电力配电知识

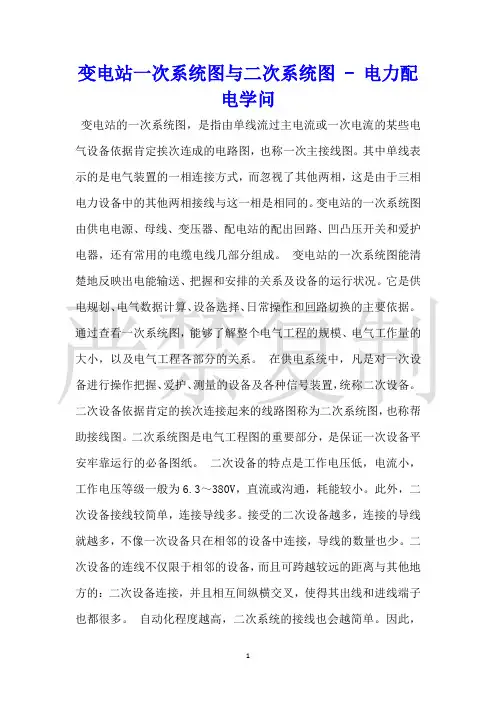

变电站一次系统图与二次系统图 - 电力配
电学问
变电站的一次系统图，是指由单线流过主电流或一次电流的某些电气设备依据肯定挨次连成的电路图，也称一次主接线图。
其中单线表示的是电气装置的一相连接方式，而忽视了其他两相，这是由于三相电力设备中的其他两相接线与这一相是相同的。
变电站的一次系统图由供电电源、母线、变压器、配电站的配出回路、凹凸压开关和爱护电器，还有常用的电缆电线几部分组成。
变电站的一次系统图能清楚地反映出电能输送、把握和安排的关系及设备的运行状况。
它是供电规划、电气数据计算、设备选择、日常操作和回路切换的主要依据。
通过查看一次系统图，能够了解整个电气工程的规模、电气工作量的大小，以及电气工程各部分的关系。
在供电系统中，凡是对一次设备进行操作把握、爱护、测量的设备及各种信号装置，统称二次设备。
二次设备依据肯定的挨次连接起来的线路图称为二次系统图，也称帮助接线图。
二次系统图是电气工程图的重要部分，是保证一次设备平安牢靠运行的必备图纸。
二次设备的特点是工作电压低，电流小，工作电压等级一般为6.3～380V，直流或沟通，耗能较小。
此外，二次设备接线较简单，连接导线多。
接受的二次设备越多，连接的导线就越多，不像一次设备只在相邻的设备中连接，导线的数量也少。
二次设备的连线不仅限于相邻的设备，而且可跨越较远的距离与其他地方的：二次设备连接，并且相互间纵横交叉，使得其出线和进线端子也都很多。
自动化程度越高，二次系统的接线也会越简单。
因此，
读懂二次回路图对于配电系统的操作、把握、爱护和日常维护都有着格外重要的意义。
二次接线图基础知识
1.电气二次图的基础知识1、原理概述：二次回路是对电力系统及一次设备的运行情况进行监测、控制、调节和保护低压设备，又称为辅助设备，包括测量仪表、控制和信号器具、继电保护装置、自动远动装置、操作电源、控制线缆及熔断器。
由二次设备互相连接构成的回路成为二次接线，也称二次回路。
2、看二次接线图的基本方法：一次接线的最大特点是其设备、元件的动作严格按照设计的先后顺序进行，其逻辑性很强，所以读图时只需按一定的规律进行，便会显得条理清楚，易读易记。
看图的基本方法可以归纳为如下六句话（即六先六后）先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。
注：以上所说的“六先六后”是二次接线看图的基本方法和一般性规律，对于个别情况还需具体分析。
1、“先一次，后二次”，就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次部分起监控作用的二次部分，具体起什么监控作用。
2、“先交流，后直流”，就是当图中有交流和直流两种回路同时存在时，应先看交流问路，再看直流回路。
因交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次接线的运行状况；而直流回路则是对交流回路各参数的变化所产生的反应（监控和保护作用）。
3、“先电源，后接线”，就是不论在交流回路还是直流回路中，二次设备的动作都是由电源驱动的，所以在看图时应先找到电源（交流回路的时流互感器和电压互感器的二次绕组）再由此顺回路接线往后看：交流沿闭合回路依次分析设备的动作；直流从正电源沿接线找到负电源，并分析各设备的动作。
4、“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。
因为只有线圈通电（并达到其起动值），其相应触点才会动作；由触点的通断引起回路的变化进步分析整个回路的动作过程。
5、“先上后下”和“先左后右”，叮理解为：一－次接线的母线在上而负荷在下；在二次接线的展开图中，交流回路的互感器二次侧线圈（既电源）在上，其负载线圈在下；直流回路正电源在上，负电源在下，驱动触点在上，被起动的线圈在下；端子排图、屏背面接线图一般也是由上到下；单元设备编号，则一般是由左至右的顺序排列的。
电气二次接线图讲解
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
电气二次接线图讲解
电气二次接线图讲解
用来控制、检测、保护、计量电气正常运行的低压回路图称
为电气的二次接线图。
看图的基本方法可以归纳为如下六句
话（即六先六后）：
先一次，后二次；先交流，后直流；先电源，后接线；
先线圈，后触点；先上后下；先左后右。
所谓的先一次，后二次，就是当图中有一次接线和二次
接线同时存在时，应先看一次部分，弄清是什么设备和工作
性质，再看对一次设备监控作用的二次部分，具体起什么监
控作用。
所谓先交流，后直流，就是当图中有交流和直流两种回
路同时存在时，应先看交流回路，再看直流回路。
因交流回
路一般由电流互感器和电压互感器的二次绕组引出，直接反
映一次接线的运行状况；而直流回路则是对交流回路各参数
的变化所产生的反映（监控和保护作用）。
所谓先电源，后接线，就是不论在交流回路还直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应
先找到电源（交流回路的电流互感器和电压互感器的二次绕组），再由此顺回路接线往后看；交流沿闭合回路依次分析
设备的动作；直流从正电源沿接线找到负电源，并分析各设
备的动作。
所谓先线圈，后触点，就是先找到继电器或装置的线圈，。
高低压成套电气设备一次、二次安装接线基础知识
高低压成套电气设备一次、二次安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
一次下电和二次下电到底有什么区别？
⼀次下电和⼆次下电到底有什么区别？所谓的⼀次下电、⼆次下电是针对开关电源（电源柜）说的。
通常，把发电⼚和变电所的电⽓设备分为⼀次设备和⼆次设备两⼤类。
直接⽣产，输送、分配和使⽤电能的设备，称为⼀次设备，这些⼀次设备连接起来构成⼀次回路；对⼀次设备进⾏监察，测量，控制，保护，调节的补助设备，称为⼆次设备，其连接起来构成⼆次回路。
简单的说，⼀次下电和⼆次下电就是分别指对⼀次回路和⼆次回路下电。
对应在移动通信基站⾥，我们也称为⼀次下电和⼆次下电，也叫⼀次负载保护电压和⼆次负载保护电压。
通俗点讲，⼀次下电就是把除了传输设备外的设备供电都停了，以保证传输能正常⼯作。
当市电停电，电池组开始放电，继续给基站主设备（BTS/NODEB/ENODEB）、传输设备等供电，基站此时依然正常运⾏。
但是，当电池电压下降到开关电源设置的⼀次下电电压时，开关电源断掉BTS/NODEB/ENODEB、数据设备等供电，基站主设备退服，只保证传输设备供电。
原因主要有两点。
1）传输设备更重要。
节点基站传输设备绝对不能断开，若节点基站传输设备停电，将影响传输环⽹，导致⼤部分区域基站传输中断，从⽽造成更严重的通信故障。
2）传输设备电量消耗较⼩。
BTS等基站主设备耗电较⼤，断其供电后，轻载下可保证仍可以继续⼯作⼀段较长的时间，以便维护⼈员能够有时间赶到，进⾏发电应急处理。
⼀次下电后，电池组继续放电，给传输设备等重要业务负载供电。
当电池电压下降到⼆次下电电压时，开关电源切断所有负载，基站全体退服。
为什么要设置⼆次下电电压呢？为了保护电池组不会出现过放电现象，过放电对电池是致命的伤害，⽽且是不可逆的，会造成整组电池的报废，那可都是钱呢！不过，需要保护电池的⼀般是基站等⽆⼈机房，⽽核⼼机房由于重要，所以⼀般不设下电功能。
基站开关电源⼀次下电和⼆次下电如何配置呢？先来看看开关电源的⼯作原理。
基站供电系统主要由交流供电系统和直流供电系统组成。
交流供电系统运⾏⽅式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。
高低压成套电气设备一次,二次安装接线基础学习知识知识
工作情况，在主系统外还需装置相当数量的其它设备，如 测量仪表、自动装置继电保护远动及控制信号器具等，这些设备通常与电流、电压互感器的二次绕组直
流回路或厂用所用的低压回路连接起来，它们构成的回路称为二次回路， 接线称二次接线。描述二次回路的图纸称为二次接线或二次回路（其中包括辅助回路）
图。二次接线的图纸一般有三种形式，即原理图、原理展开图和安装接线图（我们通常所用的是二次接线图） 。
,.
继电器：继电器目前在国内来讲种类繁多，有 控制继电器与保护继电器， 用于保护装置称保护继电器；用于控制称控制继电器。继电器根据功能的不同分为
度量继电器和有或无继电器：1.度量继电器指能度量（或压力等）大小，并与预定值相比后而动作的继电器。电压继电器：当电路中电压超过或低于整定值而动作的继电器；功率方向继电器：当电流流向某一方向的功率超过整定值而动作的继电器；阻抗继电器：反应故障点至保护装置安装地点距离阻抗，并根据距离远近（阻抗大小）而确定动作时间的继电器；差动继电器：电路中不同地点的电流差值超过整定值而动作的继电器。2.有或无继电器：有或无继电器是接受度量继电器动作之后发出命令而动作，作用于开关跳闸延时、信号等功能的继电器，或者说它是一种接通电源（有电）就动作的继电器，不具备度量电路参数功能。如时间继电器：除信号以外，其触点经过一定延时而闭合或断开的继电器；中间继电器：用来增加信号数量或将信号放大的继电器；信号继电器：用来发出信号或作用于信号系统显示的继电器。
高低压成套电气设备一次二次安装基础知识
分享给大家高低压成套电气设备一次二次安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
轻松看懂电气二次接线图和原理图
轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。
二次接线图的内容二次接线图是由二次设备所组成的低压回路。
它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。
二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。
在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。
二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
（1）原理图凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。
展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。
交流回路与直流回路是互相分开的。
在交流回路中，又分为交流电流回路和交流电压回路。
在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。
任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。
在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。
由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。
屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电一次、二次接线图区别与联系
按照国家颁布的有关电气技术标准，使用电气系统图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图，称为电气接线图，又叫电气线路图。
电气线路图按其在电力系统中的作用，可分为一次接线图和二次接线图。
（1）一次接线图也叫主接线图，是表示电能输送和电能分配路线的接线图。
与一次接线直接相连接的电气设备，称为一次设备或一次元件。
一次接线图一般用单线绘出，图中的设备（如开关）位置都是无电压时的位置。
图一是低压配电的一次接线图，包括以下三个单元：
第一个单元由配电变压器B、电流互感器（三只）1LH、刀开关1DK、自动空气开关1ZK和连接导线组成，它是电能输入部分。
第二个单元由刀开关2DK、电流互感器（三只）2LH、自动空气开关（四只）2ZK-5ZK和连接导线组成。
第三个单元由刀开关3DK、熔断器1RD和2RD、电流互感器（单只）3LH 和4LH及连接导线组成。
第二个单元和第三个单元是电能输出（分配）部分。
B、1LH、1DK、1ZK等都是一次设备。
图一：低压配电一次接线图
（2）二次接线图上述一次接线图所绘出的三个单元，只表明电能的输送和分配，而未表明电路的控制、指示、监控、测量和保护，表明电路的控制、指示、监控、测量和保护电器正常运行的接线图，称为二次接线图，也叫副接线图。
与二次接线直接相连的电器，称为二次设备或二次元件。
二次接线图往往只汇出一次接线图中的一个单元的某一元件。
某一参量或表明某一功能。
例如，图二是图一中电能输入单元的电流互感器1LH（电流参量）的电流测量二次接线图。
由该图可见，电流表A就是二次元件。
图二：电流测量二次接线图。
