温度裂缝
2.2塑性裂缝2.2.1特征一般出现在结构表面，形状不规则，且长短不一，类似干燥后的泥浆面。
塑性裂缝大都出现在混凝土浇筑初期，一般在浇筑几小时之后出现。
当混凝土本身与外界气温相差悬殊，或本身温度长时间过高，而气候又很干燥时，便会出现塑性裂缝。
这种裂缝在工程中出现较多。
塑性收缩裂缝多出现在暴露于空气中的混凝土表面。
裂缝较浅，长短不一，短的仅20mm～30cm，长的可达2m～3m，宽lm m～5mm。
裂缝互不连贯，类似干燥的泥浆面。
2.2.2成因多是由于混凝土浇筑后，表面没有及时覆盖，受到风吹日晒，表面游离水分蒸发过快，体积急剧收缩，而此时混凝土早期强度低，不能抵抗这种变形能力，因而开裂。
另外，使用收缩率较大的水泥和使用过量的细砂和粉砂以及水灰比过大、模板过于干燥也会导致塑性裂缝。
2.2.3预防措施防止出现塑性裂缝的原理：一是降低混凝土表面游离水的蒸发速度；二是减小混凝土的面层干缩；三是增大混凝土面层早期抗裂强度。
影响混凝土塑性裂缝的主要因素与防止措施有：(1)选用于缩较小早期强度较高的硅酸盐或普通硅酸盐水泥，严格控制水泥用量和掺合料的用量，选用级配良好的砂子和石子。
气温较低时，在混凝土中添加促凝剂，以加速混凝土的凝结和强度发展。
或加一定量的纤维，如钢纤维、聚丙烯纤维等。
(2)浇筑混凝土前，将基层和模板浇水湿透。
(3)振捣密实，减少混凝土的收缩量。
(4)混凝土烧筑后，在初凝前完成抹平工作，终凝前完成压光工作。
抹光后及时用潮湿的草袋或塑料薄膜覆盖，认真养护，也可喷涂混凝土养护剂。
(5)在气温高、风速大、干燥的天气施工时，加挡风设施。
混凝土浇筑后应及早进行喷水养护，使其保持湿润。
大面积混凝土宜浇完一段，养护一段。
在炎热季节，需加强表面的抹压和养护，必要时加设遮阳挡风及喷雾设施等。
2.3干缩裂缝2.3.1特征一般处于结构的表面，缝宽较细，多在0.05—0.20mm之间，其走向纵横交错，没有规律性。
较薄的梁板构件的干缩裂缝多沿短边方向分布；整体性结构的干缩裂缝多发生在截面变化处；预制构件的干缩裂缝多发生在箍筋位置。
干缩裂缝一般在混凝土露天养护完毕一段时间后，在表层和侧面出现，并随温度和湿度变化而逐渐发展。
2.3.2成因一般缘于养护不当。
在风吹日晒下，混凝土表面水分散失过快，体积迅速收缩，而内部温度变化小，收缩小，表面的收缩变形受到内部混凝土的约束，产生拉应力，引起混凝土表面裂缝，或者构件因水分蒸发而产生体积收缩，受到地基或垫层的约束而出现干缩裂缝。
干燥收缩主要是由水分在硬化后较长时间产生的水分蒸发引起的。
混凝土的干燥收缩由于骨料的收缩很小，因此主要是水泥石干燥收缩造成的。
混凝土的水分蒸发、干燥过程是由外向内、由表及里逐渐发展的。
由于混凝土蒸发干燥非常缓慢，产生干燥收缩裂缝多数在一个月以上，有时甚至一年半裁，而且裂缝发生在表层很浅的位置，裂缝细微。
有时呈平行线状或网状，常常不被人们注视。
但是要特别注意，由于碳化和钢筋锈蚀的作用，干燥裂缝不仅损害薄壁结构的抗渗性和耐久性，也会使大体积混凝土的表面裂缝发展成为更严重的裂缝，影响结构的耐久性和承载能力。
另外，采用含泥量大的粉砂、施工中振捣过度使混凝土表面形成水泥含量较多的砂浆层，也容易产生干缩裂缝。
2.3.3预防措施(1)选择适合的水泥品种和用量：一般来说，水泥的需水量越大，混凝土的干燥收缩越大，不同水泥混凝土的干燥收缩按其大小顺序排列为：矿渣水泥、普通水泥、中低热水泥和粉煤灰水泥。
所以，从减少收缩的角度来看，宜采用中低热水泥和粉煤灰水泥。
干燥收缩随水泥用量的增加而增大，但是增加量不显著。
C20～C60混凝土的水泥用量一般约为350kg/m3～600kg／m3。
(2)混凝土的干缩受用水量影响很大，在同一水泥用量条件下，混凝土的干燥收缩和用水量成正比。
综合水泥用量和用水量来考虑，水灰比越大，干燥收缩越大。
因此，在混凝土配合比设计中应尽可能将每m3混凝土的用水量控制在17 0kg以下，对于浇筑墙体和板材的单方混凝土用水量的按制尤为重要。
特别值得注意的是，施工混凝土的用水量绝对不允许大于配合比设计给定的用水量。
(3)矿渣、火山灰等粉状混合料，掺加到混凝土中，一般都会增大混凝土的干缩值，但是质量好，含有大量球形颗粒的一级粉煤灰，由于内比表面积小，需水量少，故能降低湿混凝土干缩值。
(4)掺加减水剂，特别是同时掺加粉煤灰的双掺技术不会增大干缩值，但是对于某些减水剂，尤其是具有引气作用时，有增大混凝土干缩的趋势。
因此，要选用干燥收缩小的外加剂。
(5)混凝土浇筑面受到风吹日晒，表面干燥过快，受到内部混凝土的约束，在表面产生拉应力而开裂。
如果混凝土终凝之前进行早期保温、保湿养护，对减少干燥收缩有一定的作用。
2.4温度裂缝2.4.1特征一般走向无一定规律。
梁、板类长度尺寸较大的构件，裂缝多平行于短边；大面积的构件，裂缝常纵横交错；深入的和贯穿性的温度裂缝一般与短边方向平行或接近平行，裂缝沿着长边分段出现，中间较密，裂缝宽度一般在0.5一10m m之间。
热胀引起的温度缝是中间粗，两端细。
冷缩裂缝的粗细变化不太明显，其宽度在0.5mm以下，且从上至下没有太大变化。
温度裂缝大多发生在施工的中后期，缝宽受温度变化影响较明显。
2.4.2成因多缘于较大温差。
水泥水化过程中放出大量的热，且主要集中在浇筑后的前7天内，一般每克水泥可以放出502J的热量，如果以水泥用量350kg～550kg ／m3来计算，每m3混凝土将放出17500kJ一27500kJ的热量，从而使混凝土内部温度升高（可达70℃左右．甚至更高）。
尤其对大体积混凝土来说，这种现象更严重。
因为混凝土土内部和表面的散热条件不同，所以混凝土中心温度高，形成温度梯度，造成温度变形和温度应力。
温度应力和温度差成正比。
当这种温度应力超过混凝土的内外约束应力（包括混凝土抗拉强度）时，就会产生裂缝。
这种裂缝初期出现时很细，随着时间的发展而继续扩大，甚至达到贯穿的情况。
2.4.3预防措施(1)混凝土内部的温度与混凝土厚度及水泥品种、用量有关。
对于大体积混凝土，其形成的温度应力与结构尺寸相关，在一定尺寸范围内，混凝土结构尺寸越大，温度应力也越大，因而引起裂缝的危险性也越大。
因此防止大体积混凝土出现裂缝最根本的措施就是控制混凝土内部和表面的温度差。
(2)应考虑选择粉煤灰水泥、矿渣水泥、火山灰水泥或复合水泥，对于体积较大的结构，应优先选择中热水泥甚至低热水泥。
(3)可充分利用混凝土后期强度，以减少水泥用量。
根据大量试验研究和工程实践表明，每m3混凝土的水泥用量增减10kg，其水化热将使混凝土的温度相应升高或降低l℃。
因此，为更好地控制水化热所造成的温度升高、减少温度应力，可根据工程结构实际承受荷载的情况，并和设计单位协商，将56d或90d抗压强度代替28d抗压强度作为设计强度。
对于大体积钢筋混凝土基础的桥梁，大多数的施工期限很长，少则l一2年，多则4—5年，28d不可能向混凝土结构，特别是大体积钢筋泥凝土基础施加设计荷载，因此将试验混凝土标准强度的龄期推迟到56d或90d是合理的，正是基于这一点，国内外许多专家均提出类似的建议。
如果充分利用混凝土的后期强度，则可使每m3混凝土的水泥用员减少40kg～70kg左右，混凝土温度相应降低4℃～7℃。
最后，减少水泥水化热和降低内外温差的办法是减少水泥用量，将水泥用量尽量控制在450kg／m3以下。
如果强度允许，可采用掺加粉煤灰来调整。
浇筑大体积混凝土结构不得已而采用硅酸盐水泥或普通硅酸盐水泥时，应考虑在保证强度指标的情况下，掺加一定量活性掺合料(如粉煤灰、矿渣微粉等)，活性掺合料对水泥的替代率越大，降低混凝土温升的效果越好。
掺加粉煤灰混凝土的温度和水化热，在28d龄期内，大致为：掺入粉煤灰的百分数就是温度和水化热降低的百分数，即掺加20％粉煤灰的水泥混凝土，其温升和水化热约为未掺粉煤灰的水泥混凝土的80％，可见掺加粉煤灰对降低混凝土的水化热和温升的效果是非常显著的。
(4)在混凝土中掺加一定量的具有减水、增塑、引气的外加剂，可以改善混凝土拌合物的流动性、粘聚性和保水性。
由于其减水作用和分散作用，在降低用水量和提高强度的同时，还可以降低水化热，推迟放热峰的出现时间，因而减少温度裂缝。
(5)对于大体积混凝土，应控制混凝土料的入模温度。
掌握好浇筑的时间。
加强养护，一般在浇筑完成后，对混凝土表面进行覆盖，并进行测温跟踪，以保证混援土内外温差不超过25℃，否则应立即采取措施来改善。
2.5 荷载或其他作用引起的裂缝2.5.1特征混凝土构件或结构在使用荷载、施加预应力、台座（施工时）或基础（使用时）变形时可能产生裂缝。
特征因荷载而异。
2.5.2成因荷载和其它作用在构件内所产生的拉应力超过了混凝土抗拉强度。
2.5.3预防措施在不改变混凝土等级的情况下，要使混凝土不产生裂缝，关键是通过设计验算和改变施工方法控制应力值。
2.6 混凝土裂缝修补办法2.6.1混凝土置换法该方法是将严重损坏或失效的混凝土除掉，置换新的混凝土或其他材料。
其具体工艺是：(1)剔除混凝土；(2)混凝土面层及钢筋处理；(3)置换材料的配置；(4)养护及粉刷。
其中置换材料应根据使用条件和处理要求选择，主要考虑其环境适应性、耐久性、耐腐蚀性、弹性模量、强度、热膨胀系数和与基层的结合性能等。
目前常用的置换材料有：水泥质混凝土或砂浆、聚合物或改性聚合物混凝土(砂浆)。
2.6.2表面封闭法这是一种在微细裂缝(宽度一般＜0.2mm)的表面涂膜以提高其防水性及耐久性的方法，是一种较简单的裂缝修补方法。
通过密封裂缝表面达到防止水分、二氧化碳以及其它有害介质侵入的目的。
这种方法的缺点是修补工作无法深入到裂缝内部，不适合有明显水压的裂缝。
表面封闭所采用的密封材料因修补目的及使用环境不同而异，通常采用弹性密封胶、聚合物水泥等。
2.6.3 灌浆法化学灌浆是采用化学灌浆料来处理混凝土形成的裂缝，一般采用化学灌浆料、快速凝结剂和膨胀水泥砂浆配合使用。
当需要对裂缝全深度范围注入修补材料，以提高其防水性和耐久性时，化学灌浆是经常使用的方法。
这种方法一般适用于开裂较为严重的部位，它们的裂缝一般是贯通的。
这是比较困难的处理方法，需要严格的操作和养护。
但是恢复效果很好，能将混凝土结构恢复到使用初期的整体状况，在很大程度上使结构强度得到恢复。
1.材料及其制配要求（1）材料主剂：K-801结构胶，比重1.09、促进剂、固化剂、活性单体填充料：普通硅酸盐水泥P.O.32.5砂：干燥的石英砂，细度模数40目左右注：K-801结构胶为环氧树脂的一种。
（2）结构胶参考配合比。
温度裂缝的处理方法

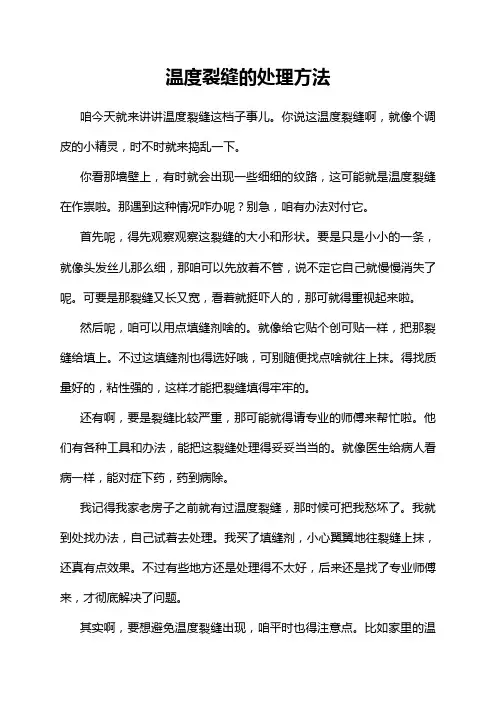

温度裂缝的处理方法咱今天就来讲讲温度裂缝这档子事儿。
你说这温度裂缝啊，就像个调皮的小精灵，时不时就来捣乱一下。
你看那墙壁上，有时就会出现一些细细的纹路，这可能就是温度裂缝在作祟啦。
那遇到这种情况咋办呢？别急，咱有办法对付它。
首先呢，得先观察观察这裂缝的大小和形状。
要是只是小小的一条，就像头发丝儿那么细，那咱可以先放着不管，说不定它自己就慢慢消失了呢。
可要是那裂缝又长又宽，看着就挺吓人的，那可就得重视起来啦。
然后呢，咱可以用点填缝剂啥的。
就像给它贴个创可贴一样，把那裂缝给填上。
不过这填缝剂也得选好哦，可别随便找点啥就往上抹。
得找质量好的，粘性强的，这样才能把裂缝填得牢牢的。
还有啊，要是裂缝比较严重，那可能就得请专业的师傅来帮忙啦。
他们有各种工具和办法，能把这裂缝处理得妥妥当当的。
就像医生给病人看病一样，能对症下药，药到病除。
我记得我家老房子之前就有过温度裂缝，那时候可把我愁坏了。
我就到处找办法，自己试着去处理。
我买了填缝剂，小心翼翼地往裂缝上抹，还真有点效果。
不过有些地方还是处理得不太好，后来还是找了专业师傅来，才彻底解决了问题。
其实啊，要想避免温度裂缝出现，咱平时也得注意点。
比如家里的温度别忽高忽低的，冬天别把暖气开得太热，夏天别把空调开得太冷。
就像咱人一样，忽冷忽热也容易生病不是。
还有就是房子的结构也很重要。
在建房子的时候，就得考虑到温度变化对房子的影响，做好各种防范措施。
总之呢，温度裂缝这事儿可大可小。
咱得重视起来，及时处理。
别让它影响了咱的生活质量。
咱得像爱护自己的身体一样爱护我们的房子，让它健健康康的，为我们遮风挡雨。
这样我们才能在里面住得安心、舒心。
泵送混凝土温度裂缝的成因和防治方法范本
泵送混凝土温度裂缝的成因和防治方法范本混凝土温度裂缝是指由于混凝土在硬化过程中由于温度变化引起的裂缝。
混凝土是一种复合材料，其混凝土的体积会随着温度的变化而发生变化。
在混凝土表面产生的温度差异会导致混凝土的收缩或膨胀，从而产生应力，当混凝土内部的应力超过了其强度或弹性极限时，就会产生温度裂缝。
成因：
1.混凝土浇筑过程中未能充分考虑混凝土的收缩和膨胀，导致温度应力超过混凝土的强度。
2.大气温度变化剧烈，尤其是在极端气候条件下，混凝土受到极端的收缩或膨胀。
3.混凝土中含有过多的水分，当水分蒸发或冷凝时，会导致混凝土体积的变化，从而形成温度裂缝。
4.混凝土结构与周围环境温度变化快速不一致，造成了温度差异。
防治方法：
1.在混凝土浇筑过程中，控制混凝土的收缩和膨胀，可以通过添加混凝土膨胀剂或使用控制性收缩剂来达到效果。
2.在混凝土表面覆盖绳网或其他保护层来降低表面温度差异。
3.控制混凝土中的水分含量，避免过量含水，可以通过控制施工环境的湿度和采用干燥剂等方法来达到效果。
4.在混凝土结构上设置伸缩缝，以分割混凝土结构，减少温度差异的传递，从而减轻温度裂缝的产生。
5.控制混凝土结构与周围环境的温度差异，可以采用隔热材料或复合材料等方法来达到效果。
总之，混凝土温度裂缝的产生是由于混凝土内部的温度差异导致的应力超过了混凝土的强度，因此，在混凝土施工过程中应该预防温度裂缝的产生，采取相应的措施来降低温度差异，如添加混凝土膨胀剂、控制水分含量、设置伸缩缝等。
这些措施旨在减轻温度裂缝的产生，从而提高混凝土结构的整体性能和使用寿命。
混凝土中的温度裂缝原理及防治措施
混凝土中的温度裂缝原理及防治措施一、前言混凝土是一种广泛应用于建筑工程中的材料，其具有强度高、稳定性好、耐久性强等优点，在建筑中扮演着至关重要的角色。
然而，随着混凝土应用范围的不断扩大和使用条件的多样化，温度裂缝问题也随之出现。
因此，本文将就混凝土中的温度裂缝原理及防治措施进行论述。
二、混凝土中的温度裂缝原理在混凝土中，由于受到温度作用，混凝土内部会发生体积变化。
当混凝土受到高温作用时，其体积会扩大，而当混凝土受到低温作用时，其体积则会收缩。
这种体积变化会对混凝土内部产生拉应力或压应力，当其受到的应力超过了其强度时，就会发生温度裂缝。
1. 形成原因混凝土中的温度裂缝主要是由于以下原因形成的：（1）材料的线膨胀系数不同。
在混凝土中，不同材料的线膨胀系数不同，当混凝土受到温度影响时，不同材料的体积变化率也不同，就会在混凝土中产生应力差异，从而导致温度裂缝的产生。
（2）温度变化速度过快。
当混凝土受到温度变化的刺激时，如果变化速度过快，就会导致混凝土内部应力无法平衡，从而产生温度裂缝。
（3）混凝土内部存在缺陷。
当混凝土内部存在缺陷时，如气孔、裂缝等，这些缺陷会使混凝土受到温度影响时应力集中，从而加速温度裂缝的发生。
2. 分类根据温度裂缝的形态和位置，可以将其分为以下几类：（1）表面温度裂缝。
这种温度裂缝一般出现在混凝土表面，是由于混凝土表面受到温度影响而产生的。
表面温度裂缝对混凝土的强度和稳定性影响较小，但会影响其美观度。
（2）内部温度裂缝。
这种温度裂缝一般出现在混凝土内部，是由于混凝土内部受到温度影响而产生的。
内部温度裂缝对混凝土的强度和稳定性影响较大，可能导致混凝土的破坏。
（3）角温度裂缝。
这种温度裂缝一般出现在混凝土的转角处，是由于混凝土在角处的应力集中而产生的。
角温度裂缝对混凝土的强度和稳定性影响较大，可能导致混凝土的破坏。
三、混凝土中的温度裂缝防治措施为了避免混凝土中的温度裂缝的发生，可以采取以下措施：1. 控制混凝土浇筑温度在混凝土浇筑过程中，应控制混凝土的浇筑温度，尽量保持其稳定。
温度裂缝的特点
温度裂缝的特点
温度裂缝是一种常见的裂缝类型，其特点是由于温度变化引起的材料体积的膨胀和收缩而产生的。
温度裂缝通常出现在混凝土结构中，如桥梁、道路、建筑物等。
这些结构在不同的季节和时间段内，由于温度的变化，会发生体积的膨胀和收缩，从而导致结构的变形和应力的积累，最终导致裂缝的产生。
温度裂缝的特点主要有以下几个方面：
1. 方向性：温度裂缝通常呈现出一定的方向性，这是由于结构在温度变化时，受到的应力和变形的方向是一致的。
2. 长度：温度裂缝的长度通常较长，可以延伸到整个结构的长度范围内。
3. 宽度：温度裂缝的宽度通常较窄，一般在几毫米到几厘米之间。
4. 深度：温度裂缝的深度通常较浅，一般不会超过结构的厚度。
5. 分布：温度裂缝通常分布在结构的一定区域内，而不是随机分布。
在中心扩展下，温度裂缝的特点也会有所变化。
当温度裂缝出现在结构的中心位置时，裂缝的长度和宽度可能会更大，同时裂缝的深度也可能会更深。
此外，中心位置的温度裂缝还可能会对结构的稳定性产生更大的影响，因为它们可能会导致结构的承载能力下降，从而影响结构的使用寿命和安全性。
温度裂缝是一种常见的结构裂缝类型，其特点是由于温度变化引起的材料体积的膨胀和收缩而产生的。
了解温度裂缝的特点和分布规律，可以帮助我们更好地预防和修复这些裂缝，从而保障结构的安全和稳定性。
混凝土温度裂缝的原理

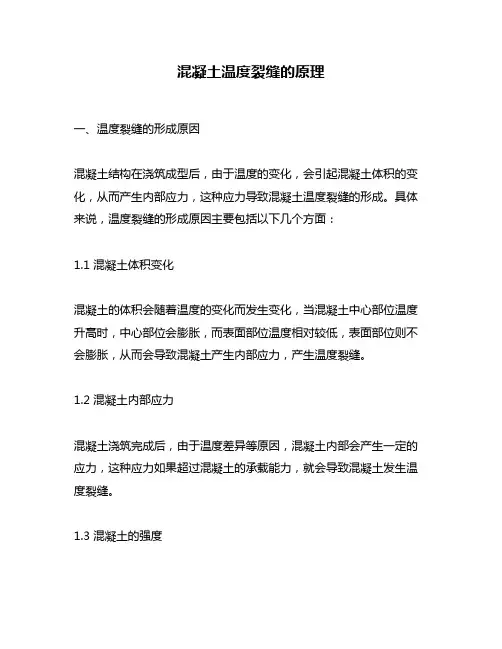

混凝土温度裂缝的原理一、温度裂缝的形成原因混凝土结构在浇筑成型后，由于温度的变化，会引起混凝土体积的变化，从而产生内部应力，这种应力导致混凝土温度裂缝的形成。
具体来说，温度裂缝的形成原因主要包括以下几个方面：1.1 混凝土体积变化混凝土的体积会随着温度的变化而发生变化，当混凝土中心部位温度升高时，中心部位会膨胀，而表面部位温度相对较低，表面部位则不会膨胀，从而会导致混凝土产生内部应力，产生温度裂缝。
1.2 混凝土内部应力混凝土浇筑完成后，由于温度差异等原因，混凝土内部会产生一定的应力，这种应力如果超过混凝土的承载能力，就会导致混凝土发生温度裂缝。
1.3 混凝土的强度混凝土的强度对于温度裂缝的形成也有一定的影响，如果混凝土强度较低，那么在内部应力的作用下，容易产生温度裂缝。
二、温度裂缝的分类温度裂缝可以分为以下几类：2.1 早期温度裂缝早期温度裂缝是指在混凝土浇筑后，未达到设计强度时所出现的温度裂缝。
这种裂缝主要是由于混凝土内部应力的作用，以及混凝土的收缩引起的。
2.2 中期温度裂缝中期温度裂缝是指在混凝土达到设计强度之前的一段时间内出现的温度裂缝，这种裂缝的出现主要是由于混凝土内部应力的作用造成的。
2.3 晚期温度裂缝晚期温度裂缝是指在混凝土达到设计强度后出现的温度裂缝，这种裂缝主要是由于混凝土的温度变化所引起的应力超过混凝土强度极限而产生的。
三、温度裂缝的预防方法为了避免温度裂缝的出现，在混凝土浇筑时需要采取一些预防措施，具体方法如下：3.1 合理设计混凝土结构在混凝土结构的设计中，需要考虑混凝土的体积变化和内部应力的影响，合理设计混凝土结构，可以减少温度裂缝的出现。
3.2 合理控制混凝土浇筑温度为了减少混凝土的体积变化，需要控制混凝土浇筑的温度，以达到合理的体积变化，从而减少内部应力的产生。
3.3 加强混凝土的养护混凝土浇筑完成后，需要加强养护，保持混凝土的湿润，从而减少混凝土的收缩，降低内部应力的产生。
简述砌体结构裂缝的类型,并简要概括其特点
砌体结构裂缝是建筑工程中常见的问题，其类型和特点多种多样。
以下是一些常见的砌体结构裂缝类型及其特点：
1.温度裂缝：由于环境温度的变化，砌体结构会产生热胀冷缩，导致
裂缝的产生。
这种裂缝通常在建筑物的外墙、屋顶等部位出现，形状为垂直或水平的直线。
2.收缩裂缝：砌体在硬化过程中，由于水分的蒸发和材料的收缩，会
产生裂缝。
这种裂缝通常在墙体的中部或上部出现，形状为垂直或斜向的直线。
3.荷载裂缝：当砌体承受过大的荷载时，如地震、爆炸等，会导致砌
体结构的破坏，产生裂缝。
这种裂缝的形状和位置取决于荷载的大小和方向。
4.沉降裂缝：由于地基的不均匀沉降，会导致砌体结构的倾斜和裂缝
的产生。
这种裂缝通常在建筑物的底部或角部出现，形状为斜向的直线。
5.材料裂缝：由于砌体材料的质量问题，如砖块的强度不足、砂浆的
质量差等，会导致砌体结构的裂缝。
这种裂缝的形状和位置取决于材料的问题。
6.施工裂缝：由于施工过程中的问题，如砌筑不规范、砂浆配比不合
理等，会导致砌体结构的裂缝。
这种裂缝的形状和位置取决于施工的问题。
以上各种裂缝的特点主要是：裂缝的位置、形状和大小与砌体结构的材料、施工工艺、使用环境和荷载等因素有关；裂缝的出现会影响砌体结构的稳定性和使用功能，甚至可能导致结构的破坏；因此，对砌体结构的裂缝进行及时的检测和处理是非常重要的。
总的来说，砌体结构裂缝的类型和特点是多种多样的，需要根据具体情况进行分析和处理。
同时，通过改进施工工艺、提高材料质量、合理设计等措施，可以有效地减少砌体结构裂缝的产生。
简述混凝土温度裂缝产生的原因
简述混凝土温度裂缝产生的原因
混凝土温度裂缝的产生是由多种因素相互作用的结果。
其中，最主要的原因是混凝土在硬化过程中产生的水化热和收缩变形。
水化热是指混凝土在凝结和硬化过程中释放出的热量。
由于混凝土的导热性能较差，这些热量难以快速散发，导致混凝土内部温度升高，而表面温度降低。
这种温差作用导致混凝土内部产生压应力，表面产生拉应力。
当拉应力超过混凝土的抗拉强度时，就会产生裂缝。
收缩变形是指混凝土在硬化过程中，水分蒸发引起的体积收缩。
这种收缩变形也会导致混凝土内部产生拉应力，当拉应力超过混凝土的抗拉强度时，就会产生裂缝。
此外，温度裂缝的产生还受到其他因素的影响，如环境温度、湿度、混凝土的配合比、施工方法和养护条件等。
例如，在高温或暴晒的环境下，混凝土表面水分蒸发加快，导致表面温度升高，更容易产生裂缝。
同时，如果混凝土的配合比不合理，或者施工方法不当，也会增加温度裂缝产生的风险。
因此，为了减少混凝土温度裂缝的产生，需要采取一系列措施，如优化混凝土的配合比、降低水化热、加强养护等。
同时，对于一些大体积混凝土结构，还需要采取特殊措施，如通水冷却、设置温度缝等。
3-温度裂缝图解
温度裂缝图解混凝土生产与维修QQ群部分成员1定义混凝土浇筑后，初凝过程中因水化热得不到及时散发，导致混凝土内部温度较高，内外温差较大，使混凝土的形变超过极限引起的裂缝。
2特点（1）温度裂缝在结构中较多见，有表面的、深层的和贯穿的。
（2）表层温度裂缝走向无一定规律，常纵横交错呈龟纹状，且多发生在施工期间。
（3）深层和贯穿的温度裂缝一般与结构或构件短边方向平行或接近于平行，裂缝沿全长分段出现，多发生在混凝土浇筑后2～3个月或更长的时间，且冬季缝宽，夏季缝窄。
3典型实例图1 表层温度裂缝图2 深层（贯穿）温度裂缝4原因分析（1）表层温度裂缝多数是由于温差较大而引起的。
混凝土结构构件，特别是大体积混凝土基础浇筑后，在硬化期间水泥放出大量水化热，内部温度不断上升，使混凝土表面和内部温差较大。
当产生非均匀的降温时，将导致混凝土表面急剧的温度变化而产生较大的降温收缩，此时表面受到内部混凝土的约束，将产生很大的拉应力。
而混凝土早期抗拉强度很低，因而出现裂缝。
但这种温差在表面处较大，离开表面就很快减弱，因此，裂缝只在接近表面较浅的范围内出现，表层以下结构仍保持完整。
（2）深层和贯穿的温度裂缝多由于结构温差较大，受到外界的约束而引起。
当大体积混凝土基础、墙体浇筑在坚硬地基或厚大的老混凝土垫层上时，没有采取隔离层等放松约束的措施，如果混凝土浇筑时温度很高，加上水泥水化热的温升很大，使混凝土的温度很高，当混凝土降温收缩，全部或部分受到地基、混凝土垫层或其他外部结构的约束，将会在混凝土内部出现很大的拉应力，产生降温收缩裂缝。
这类裂缝较深，有时是贯穿性的，将破坏结构的整体性。
基础工程长期不回填，受风吹日晒或寒潮袭击等作用，框架结构的梁、墙板、基础梁，由于与刚度较大的柱、基础约束，或预制构件浇筑在台座或台座伸缩缝处，因温度变形受到约束，降温时也常出现这类裂缝。
（3）采用蒸汽养护的预制构件，混凝土降温控制不严，降温过速，或养护窑坑急速揭盖，使混凝土表面急速降温，而受到肋部或胎膜的约束，常导致构件表面或肋部出现裂缝。
混凝土温度裂缝防治措施
混凝土温度裂缝防治措施一、控制混凝土温度。
发生温度裂缝的主要原因是混凝土存在温度梯度。
控制混凝土温度主要是控制入模温度、内部最高升温及降温速度。
混凝土的最高升温等于其入模温度与绝热升温之和。
显然，控制混凝土最高升温，必须控制其入模温度及绝热升温，其中，绝热升温主要与水化热有关，应该使用中低热水泥，并适当掺加矿物掺合料，而控制入模温度就需要在混凝土施工过程中，控制原材料及混凝土温度。
控制原材料的温度对于南方或者夏季施工的混凝土具有特殊的意义。
首先应提前备足水泥，不使用刚出厂的散装水泥，因为这种水泥温度较高，最好采用温度较低的地下水作为混凝土拌合用水。
如果砂石本身温度较高，可事先喷水降温，如果以上措施仍不能满足入模温度要求，可采用向搅拌机内加碎冰或喷液氮的方法降温，该法虽然降温明显，但是成本较高。
为了降低混凝土入模温度，还应防止混凝土在运输过程中升温，为此，应尽量缩短混凝土运输距离，并用湿麻袋覆盖泵管。
此外，因夜间气温较低，可适当安排夜间施工。
为了防止产生温度裂缝，还必须控制混凝土的降温速度。
因为混凝土在降温过程中会产生收缩，使外部混凝土承受拉应力，降温速度过大，混凝土容易开裂。
同时采取措施防止混凝土表面温度骤降。
南方夏季在混凝土表面温度较高时不宜用地下水养护，因为地下水温度较低，可能使混凝土表面温度骤降而开裂；北方冬季施工时则应防止寒流侵袭气温骤降，应该预先做好防寒流的保温措施。
为避免过大的降温速度，宜延长拆模时间(一般应延长2～3d)，利用模板对混凝土保温、保湿，特别是在北方冬季施工时有较好的效果。
二、控制浇筑程序。
为了有利于混凝土的散热，有利于减少混凝土的约束，使混凝土留有变形的时间和空间，对于现浇钢筋混凝土楼板应控制其浇筑程序，采用分段施工的方法，各个段间可设置变形缝。
三、控制混凝土的养护。
混凝土养护的目的是保证混凝土具有一定的温度和较稳定的温度和较高的湿度，使混凝土具有良好的硬化环境，避免产生较大的变形。
加气砖温度裂缝
加气砖温度裂缝
加气砖温度裂缝产生的原因主要有以下几点：
1. 温度不均匀：料浆注入模后进入静停室预养，因静停室温度不稳定，致使坯内各点温度不一致，产生温度梯度，使坯体表面产生裂纹。
2. 静停时间太长：如果静停时间超过3小时，顶层和侧面就出现大面积裂纹。
3. 含水率问题：加气混凝土砖有干缩湿涨的现象，如果砌体含水率高，水分蒸发引起收缩值大；含水率过低，砖体吸收砌筑砂浆水分，砂浆失水进而造成砖与砂浆粘结不紧密而出现裂缝。
4. 温差影响：南方夏季，屋面是主要的受热辐射面，其次是西墙，其温度比其他方位的墙体都高得多，因而屋面（或西墙面）由温差产生的涨缩对其他墙体做成剪、拉应力，温差越大应力越大，当应力超过砌体可承受荷载时就会在砌体薄弱位置出现裂缝。
如果遇到问题，建议向建筑材料领域专家寻求解决方案。
