铝合金门窗计算书
铝合金窗结构设计计算书

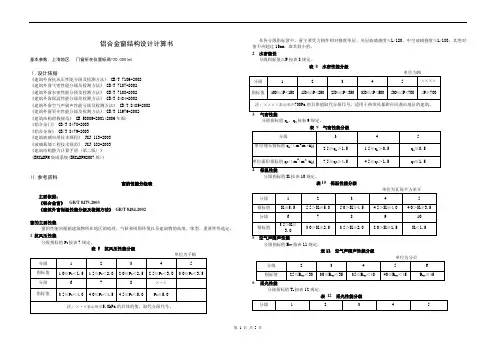

铝合金窗结构设计计算书基本参数: 上海地区门窗所在位置标高=20.000(m)Ⅰ.设计依据《建筑外窗抗风压性能分级及检测方法》 GB/T 7106-2002《建筑外窗气密性能分级及检测方法》 GB/T 7107-2002《建筑外窗水密性能分级及检测方法》 GB/T 7108-2002《建筑外窗保温性能分级及检测方法》 GB/T 8484-2002《建筑外窗空气声隔声性能分级及检测方法》 GB/T 8485-2002《建筑外窗采光性能分级及检测方法》 GB/T 11976-2002《建筑结构荷载规范》 GB 50009-2001(2006年版)《铝合金门》 GB/T 8478-2003《铝合金窗》 GB/T 8479-2003《建筑玻璃应用技术规程》 JGJ 113-2003《玻璃幕墙工程技术规范》 JGJ 102-2003《建筑结构静力计算手册 (第二版) 》《BKCADPM集成系统(BKCADPM2007版)》Ⅱ.参考资料窗的性能分级表主要依据：《铝合金窗》GB/T 8479-2003《建筑外窗保温性能分级及检测方法》GB/T 8484-2002窗的主要性能窗的性能应根据建筑物所在地区的地理、气候和周围环境以及建筑物的高度、体型、重要性等选定。
1 抗风压性能分级指标值P3按表7规定。
表 7 抗风压性能分级单位为千帕在各分级指标值中，窗主要受力构件相对挠度单层、夹层玻璃挠度≤L/120，中空玻璃挠度≤L/180。
其绝对值不应超过15mm，取其较小值。
2 水密能性分级指标值△P按表8规定。
表8 水密性能分级3气密性能分级指标值q1，q2按表9规定。
分级指标值K按表10规定。
表10 保温性能分级分级指标值R W按表11规定。
表11 空气声隔声性能分级单位为分贝6分级指标值T r按表12规定。
7启闭力启闭力应不大于50N。
8反复启闭性能反复启闭应不少于1万次，启闭无异常，使用无障碍。
一、门窗承受荷载计算:标高为20.0m处风荷载计算W0:基本风压W0=0.55 kN/m2βgz: 20.0m高处阵风系数(按B类区计算)βgz=0.89×[1+(Z/10)-0.16]=1.687μz: 20.0m高处风压高度变化系数(按B类区计算): (GB50009-2001)(2006年版) μz=(Z/10)0.32=(20.0/10)0.32=1.248μsl:局部风压体型系数(墙面区)1、板块1200.00mm×1800.00mm=2.16m2该处从属面积为：2.16m2μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.334}=-0.933μsl=-0.933+(-0.2)=-1.133该处局部风压体型系数μsl=1.133风荷载标准值:W k=βgz×μz×μsl×W0 (GB50009-2001)（2006年版） =1.687×1.248×1.133×0.550=1.312 kN/m2风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw×W k=1.4×1.312=1.837kN/m22、支承结构2400mm×2600mm=6.24m2该处从属面积为：6.24m2μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.795}=-0.841μsl=-0.841+(-0.2)=-1.041该处局部风压体型系数μsl=1.041风荷载标准值:W k=βgz×μz×μsl×W0 (GB50009-2001)（2006年版） =1.687×1.248×1.041×0.550=1.205 kN/m2风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw×W k=1.4×1.205=1.688kN/m2二、玻璃的选用与校核本处选用玻璃种类为: 浮法平板玻璃1. 玻璃面积:B: 该处玻璃分格宽: 1.200mH: 该处玻璃分格高: 1.800mA: 该处玻璃板块面积:A=B×H=1.200×1.800=2.160m22. 该处玻璃板块自重:G AK: 玻璃板块自重:选择玻璃是中空玻璃。
铝窗计算书
铝窗计算书采用铝型材：铝合金受拉受压值：84.2N/MM2弹性模量：0.7*105N/MM2钢化玻璃板面强度： 84N/MM2建筑物总高： Z=22米采用6（钢化）+6A+6（浮法）中空玻璃一、荷载计算1. 风荷载标准值：W1=B D*u Z*u S*W0=1612.659006N/M2= 1.612659KN/M2风荷载设计值：W=1.4*W1= 2.257723KN/M2其中： W0——上海市基本风压，取550PaB D——上海市阵风系数：当建筑物高度H〈20米时，取 2.25当建筑物高度H 〉20米时，取2u S——风荷载体型系数，取1.50。
u Z——风压高度变化系数，C类地区公式计算：u Z=0.713*（Z/10）0.4=0.9773692. 地震作用标准值：q EAK=B E*a E*G AK=72N/M2 =0.072KN/M2其中：B E——动力放大系数，取3a E——水平地震影响系数最大值，取0.08G AK——铝窗单位面积标准值：G AK=300N/M2 q E= 1.3*q EAK=93.6N/M2=0.0936KN/M23. 荷载组合值：采用S W+0.6*S E组合风荷载标准值：q W=W1+0.6q EAK= 1.655859KN/M2=1655.859N/M2二、铝料受力计算1. 计算简图2. 杆件分析与套用公式由计算简图分析，杆件A，B为主要受力构件由四种基本计算，再采用叠加法，对杆件进行分析A. 梯形分布荷载按下式验算：M=ql2*[3-4*（a/l）2]/24f=ql4*[25/8-5*（a/l）2+2*（a/l）4]/（240EI）式中：q———风荷载标准值分布荷载纵坐标最大值（N/M）M———弯矩，求出值为N*ML———跨度（M）a——— 梯形上底与下底差的一半（M）B.三角形分布荷载按下式验算：M=ql2/l2f=ql2/（120EI）式中：q———风荷载标准值分布荷载纵坐标最大值（N/M）C. 双三角形分布荷载按下式验算：M=ql2/16f=19*ql4/（1024EI）D. 中横梃还承受由中竖梃传来的集中荷载，按下式验算：M=Paf=Pa*（3l2-4a2）/（24EI）计算内力后按下式进行强度校核M/(1.05*W)〈=84.2Paf/l〈=1/1303. 竖料受力计算已知： B1=0.45米； B2=0.9米l= 1.45米；a1= 1.225米； a2=1米截面特性： A=364MM2；Y=28.94MM；I X=122761MM4风荷载标准值分布荷载纵坐标最大值（N/M）q1=q*a1/2=0.372568KN/M =372.5683N/Mq2=q*a2/2=0.745137KN/M =745.1366N/MM1= ql2*[3-4 *（a1/l ）2]/24= 4.734722N*MM2= ql2*[3-4 *（a2/l ）2]/24=71.64177N*MM=M1+M2=76.3765N*Mf1=q1l4*[25/8-5*（a1/l）2+2*（a1/l）4]/（240EI）=0.000459303M=0.459302987f2=q2l4*[25/8-5*（a2/l）2+2*（a2/l）4]/（240EI）=0.001915454M= 1.915453682MM采用叠加法： f = f 1 + f 2 = 2.374757MM强度验算： M /(1.05* W )=17.14781N/M2<84.2Pa挠度验算： f / l = 1.637763〈1450/130=11.15MM综上所述，竖料满足使用要求。
铝合金窗标准计算书
一. 固定窗系列强度、挠度计算经过受力分析，选择有代表性的窗为例㈠. 玻璃强度、挠度计算玻璃分格尺寸为：a =mm h =mm a h 预选玻璃厚度：t =受力模型为四边简支按米计算⑴. 风荷载作用下的应力校核：式中σW风荷载作用下玻璃最大应力[σ]玻璃强度许用值w 风荷载设计值w =×10-3kN/m 2a 玻璃短边长t 这里t =tj 弯曲系数查表得j =×××10-3×2(×8)2=N/mm 2＜N/mm 2故预选t =mm钢化玻璃强度可以满足要求！⑵. 风荷载作用下的挠度校核：式中玻璃跨中最大挠度u 玻璃挠度许用值，取[u ]=a/ψ2跨中最大挠度系数，此处查表得ψ2=a 玻璃短边长t 玻璃厚度q K 荷载标准值，q K =W KLTC26+51———[u ]600.00496玻璃厚度25.2≤ [u ]D =———0.052819001.41σW =0.0528 1.41————16≤[σ]——0.930σW =8mm 钢化玻璃19002100=[σ] =848u =第二章 性能计算21001900=则1226 t a w ×××j Da q K 42××ψ32)1(121Etv -226 t a w ×××j D a q K 42××ψ32)1(121Etv -v 泊松比，取0.2D =×106N ·mmq K =×10-3kN/m 2[u]=a/=/=mm mm取[u]=mm××10-3×4×106=mm ＞mm故预选t =mm钢化玻璃挠度不能满足要求！固定窗玻璃最大分格出现在BC 座南立面B~C 轴之间玻璃分格尺寸为：a =mm l =mm预选玻璃厚度：t =受力模型为两边简支按米计算⑴. 风荷载作用下的应力校核：式中σW风荷载作用下玻璃最大应力[σ]玻璃强度许用值w 风荷载设计值w =×10-3kN/m 2l 玻璃跨度t 这里t =t××10-3×24×(1.2×8)2=N/mm 2＜N/mm 2 故预选t =+12A+8mm双钢化玻璃强度可以满足要求！⑵. 风荷载作用下的挠度校核：式中玻璃跨中最大挠度u 玻璃挠度许用值，取[u ]=a/D=1.0431.260≤ [u ]———u =≤[σ]σW =1.0433050[σ] =玻璃计算厚度143030508+12A+8mm 双钢化玻璃53.28————78.96 3.2831.67[u ] =20190020.341.00720＞2019006060—σW =[u ]84u =0.00496 1.00732)1(121Etv -2243 t l w ××Dl q K 38454××226aw×××jl玻璃跨度tq K荷载标准值，q K=W Kv泊松比，取0.2D=×106N·mmq K=×10-3kN/m2[u]=l/=/=mm mm取[u]=mm××10-3×4384××106=mm＞mm故预选t=+12A+8mm双钢化玻璃挠度不能满足要求！作用高度l：mm玻璃计算厚度30505.5350.83[u] =2020u =0.745——820605.53＞151.860—0.7453050—19004Da q K 42××ψ32)1(121Et v -0.7×105×+2.1×105×=N/mm 2[s ]=N/mm 2铝型材在风载荷下承载力计算× 0.7×105×0.7×105×+2.1×105×=N/mm 2[s ]=N/mm 2 故加钢芯套后强度可以满足要求！2. 刚度验算：××40.7×105×+2.1×105×39.628417328417384.263x15x4槽钢 =10816461.05＜210=1.05110.3 s a =＜5=384y max =2841731.712190035.61OK!OK!214331214331214331(´)(´))(s s a a aa I E I E Y E M ´+´´´´g )(38454,s s a a I E I E l q ´+´´×(´)1 ll-6××2×282. 风载弯矩 M 1=1.48124608219371129.5N ﹒mm=3528000 玻璃自重弯矩 M 2 =3. 风载弯曲应力 s =24600.29=82N ﹒mm1120302=24601120302l l v 1r =×821l q =×822l q =M 12t 44=mm 4钢芯套惯性矩：I s = I sy +A s ×(x-x s )2=+×(-)2=mm 4钢芯套在风载荷下承载力计算× 2.1×105×0.7×105×+2.1×105×=N/mm 2铝型材在风载荷下承载力计算43.14s s1 ==1.0511*******.2s a1 =36793536793529348168429351138.329351143.35(´))(1s s a a ss I E I E X E M ´+´´´´g )(1s s a a aa I E I E X E M ´+´´´´gDa q K 42××ψ32)1(121Etv -330.7×105×+2.1×105×=N/mm 2铝型材在玻璃自重载荷下承载力计算× 0.7×105×0.7×10×+2.1×10×=N/mm 2③. 加钢芯套后综合弯曲应力s s ==＜[s ]=N/mm 2s a ==＜[s ]=N/mm 2故加钢芯套后强度可以满足要求！2. 刚度验算：①. 风载荷作用下：62x38x12x7槽钢s a2 ==1.0521937148.751.0539883270500138.316.7210102.440.57050029.1398832(´)(´))(2s s a a aa I E I E Y E M ´+´´´´g 2221s s s s +2221a a s s +4,Da q K 42××ψ32)1(121Etv --3。
铝合金门窗计算书
10.329 11.33333333 0.393518519 0.416666667 0.833333333 19.440
铝合金门窗计算书
设计编号 55系列断桥隔热平开门 名称 5+6A+5中空玻璃 5+6A+5中空钢化玻璃 LPM1324 1300*2400 3.120 外框(上+左右) 外框(下) 门扇 中梃 1 压线 3.12 铝合金型材合计 胶条 耐候胶 多点锁 合页 55系列断桥隔热平开门 LPM0821 800*2100 1.680 5+6A+5中空钢化玻璃 外框(上+左右) 外框(下) 门扇 压线 铝合金型材合计 胶条 耐候胶 多点锁 合页 55系列断桥隔热平开门 LPM1024 1000*2400 2.400 5+6A+5中空钢化玻璃 外框(上+左右) 外框(下) 门扇 压线 铝合金型材合计 胶条 耐候胶 多点锁 合页 CX115E+C2209 CX119E+C2226 CX123E C2305 5.200 1.000 6.800 6.800 1.717 3.424 1.598 0.231 CX115E+C2209 CX119E+C2226 CX123E C2305 5.000 0.800 5.800 5.800 1.717 3.424 1.598 0.231 CX115E+C2209 CX119E+C2226 CX123E CX117E C2305 6.100 1.300 11.400 2.400 12.200 1.717 3.424 1.598 1.339 0.231 型材编号厚度(mm) 1樘长度(m) 米重(kg/m) 1樘工程量 0.960 2.160 10.474 4.451 18.217 3.214 2.818 39.174 47.2 0.790598291 1 4 1.680 8.585 2.739 9.268 1.340 21.932 23.2 1.150793651 1 2 2.400 8.928 3.424 10.866 1.571 24.790 27.2 0.944444444 1 2 4 4 4 4 4 4 4 4 4 4 4 1 1 1 1 1 4 樘数 1 1

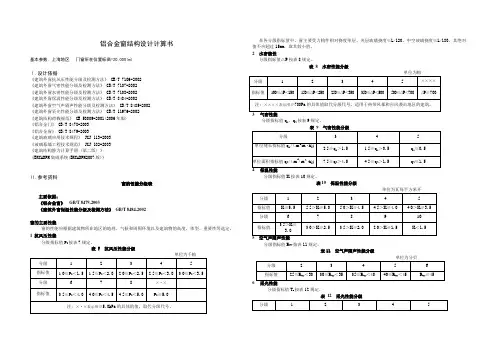

铝合金窗结构设计计算书
铝合金窗结构设计计算书基本参数: 上海地区门窗所在位置标高=20.000(m)Ⅰ.设计依据《建筑外窗抗风压性能分级及检测方法》 GB/T 7106-2002《建筑外窗气密性能分级及检测方法》 GB/T 7107-2002《建筑外窗水密性能分级及检测方法》 GB/T 7108-2002《建筑外窗保温性能分级及检测方法》 GB/T 8484-2002《建筑外窗空气声隔声性能分级及检测方法》 GB/T 8485-2002《建筑外窗采光性能分级及检测方法》 GB/T 11976-2002《建筑结构荷载规范》 GB 50009-2001(2006年版)《铝合金门》 GB/T 8478-2003《铝合金窗》 GB/T 8479-2003《建筑玻璃应用技术规程》 JGJ 113-2003《玻璃幕墙工程技术规范》 JGJ 102-2003《建筑结构静力计算手册 (第二版) 》《BKCADPM集成系统(BKCADPM2007版)》Ⅱ.参考资料窗的性能分级表主要依据：《铝合金窗》GB/T 8479-2003《建筑外窗保温性能分级及检测方法》GB/T 8484-2002窗的主要性能窗的性能应根据建筑物所在地区的地理、气候和周围环境以及建筑物的高度、体型、重要性等选定。
1 抗风压性能分级指标值P3按表7规定。
表 7 抗风压性能分级单位为千帕在各分级指标值中，窗主要受力构件相对挠度单层、夹层玻璃挠度≤L/120，中空玻璃挠度≤L/180。
其绝对值不应超过15mm，取其较小值。
2 水密能性分级指标值△P按表8规定。
表8 水密性能分级3气密性能分级指标值q1，q2按表9规定。
分级指标值K按表10规定。
表10 保温性能分级分级指标值R W按表11规定。
表11 空气声隔声性能分级单位为分贝6分级指标值T r按表12规定。
7启闭力启闭力应不大于50N。
8反复启闭性能反复启闭应不少于1万次，启闭无异常，使用无障碍。
一、门窗承受荷载计算:标高为20.0m处风荷载计算W0:基本风压W0=0.55 kN/m2βgz: 20.0m高处阵风系数(按B类区计算)βgz=0.89×[1+(Z/10)-0.16]=1.687μz: 20.0m高处风压高度变化系数(按B类区计算): (GB50009-2001)(2006年版) μz=(Z/10)0.32=(20.0/10)0.32=1.248μsl:局部风压体型系数(墙面区)1、板块1200.00mm×1800.00mm=2.16m2该处从属面积为：2.16m2μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.334}=-0.933μsl=-0.933+(-0.2)=-1.133该处局部风压体型系数μsl=1.133风荷载标准值:W k=βgz×μz×μsl×W0 (GB50009-2001)（2006年版） =1.687×1.248×1.133×0.550=1.312 kN/m2风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw×W k=1.4×1.312=1.837kN/m22、支承结构2400mm×2600mm=6.24m2该处从属面积为：6.24m2μsl (A)=μsl (1)+[μsl (10)-μsl (1)]×log(A)=-{1.0+[0.8×1.0-1.0]×0.795}=-0.841μsl=-0.841+(-0.2)=-1.041该处局部风压体型系数μsl=1.041风荷载标准值:W k=βgz×μz×μsl×W0 (GB50009-2001)（2006年版） =1.687×1.248×1.041×0.550=1.205 kN/m2风荷载设计值:W: 风荷载设计值(kN/m2)γw: 风荷载作用效应的分项系数：1.4按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用W=γw×W k=1.4×1.205=1.688kN/m2二、玻璃的选用与校核本处选用玻璃种类为: 浮法平板玻璃1. 玻璃面积:B: 该处玻璃分格宽: 1.200mH: 该处玻璃分格高: 1.800mA: 该处玻璃板块面积:A=B×H=1.200×1.800=2.160m22. 该处玻璃板块自重:G AK: 玻璃板块自重:选择玻璃是中空玻璃。
铝合金门窗工程计算书
常熟东三环金瑞府8#楼铝合金门窗工程设计计算书设计：校对：审核：批准：广东万方建设有限公司二〇一六年三月十六日目录第1章ZJ88推拉窗C2148 (1)1 基本参数 (1)1.1 门窗所在地区 (1)1.2 地面粗糙度分类等级 (1)1.3 抗震设防 (1)2 门窗承受荷载计算 (2)2.1 风荷载标准值的计算方法 (2)2.2 计算支撑结构时的风荷载标准值 (4)2.3 计算面板材料时的风荷载标准值 (4)2.4 垂直于门窗平面的分布水平地震作用标准值 (4)2.5 平行于门窗平面的集中水平地震作用标准值 (5)2.6 作用效应组合 (5)3 门窗横中梃计算 (5)3.1 横中梃受荷单元分析 (6)3.2 选用横中梃型材的截面特性 (10)3.3 横中梃的抗弯强度计算 (11)3.4 横中梃的挠度计算 (11)3.5 横中梃的抗剪计算 (12)4 玻璃的选用与校核 (13)4.1 玻璃板块荷载计算 (13)4.3 玻璃最大挠度校核 (18)第二章GRA95推拉门M3027 .................................................................. 错误!未定义书签。
1 基本参数 (19)1.1 门窗所在地区 (19)1.2 地面粗糙度分类等级 (19)1.3 抗震设防 (19)2 门窗承受荷载计算 (20)2.1 风荷载标准值的计算方法 (20)2.2 计算支撑结构时的风荷载标准值 (22)2.3 计算面板材料时的风荷载标准值 (22)2.4 垂直于门窗平面的分布水平地震作用标准值 (22)2.5 平行于门窗平面的集中水平地震作用标准值 (23)2.6 作用效应组合 (23)3 门窗横中梃计算 (24)3.1 选用横中梃材料的截面特性 (24)3.2 横中梃水平方向计算简图的确定 (25)3.3 水平荷载作用的线荷载集度 (26)3.4 门窗横中梃荷载分配 (29)3.5 横中梃在上受荷单元水平力作用下的受力分析 (31)3.6 横中梃在下受荷单元水平力作用下的受力分析 (31)3.7 横中梃在上受荷单元自重力作用下的受力分析 (32)3.9 横中梃的挠度计算 (34)3.10 横中梃的抗剪计算 (35)4 玻璃的选用与校核 (36)4.1 玻璃板块荷载计算 (37)4.2 玻璃的强度计算 (39)4.3 玻璃最大挠度校核 (41)第三章GRA95推拉门M3024b ................................................................ 错误!未定义书签。
铝合金门窗工程计算书
常熟东三环金瑞府8#楼铝合金门窗工程设计计算书设计：校对：审核：批准：广东万方建设有限公司二〇一六年三月十六日目录第1章 ZJ88推拉窗C2148 ................................................ 错误!未定义书签。
1 基本参数......................................................... 错误!未定义书签。
门窗所在地区.................................................. 错误!未定义书签。
地面粗糙度分类等级............................................ 错误!未定义书签。
抗震设防...................................................... 错误!未定义书签。
2 门窗承受荷载计算................................................. 错误!未定义书签。
风荷载标准值的计算方法........................................ 错误!未定义书签。
计算支撑结构时的风荷载标准值 .................................. 错误!未定义书签。
计算面板材料时的风荷载标准值 .................................. 错误!未定义书签。
垂直于门窗平面的分布水平地震作用标准值 ........................ 错误!未定义书签。
平行于门窗平面的集中水平地震作用标准值 ........................ 错误!未定义书签。
作用效应组合.................................................. 错误!未定义书签。
铝合金门窗工程计算书
常熟东三环金瑞府8#楼铝合金门窗工程设计计算书设计：校对：审核：批准：万方建设二〇一六年三月十六日目录第1章ZJ88推拉窗C2148 (1)1 基本参数 (1)1.1 门窗所在地区 (1)1.2 地面粗糙度分类等级 (1)1.3 抗震设防 (1)2 门窗承受荷载计算 (1)2.1 风荷载标准值的计算方法 (1)2.2 计算支撑结构时的风荷载标准值 (3)2.3 计算面板材料时的风荷载标准值 (3)2.4 垂直于门窗平面的分布水平地震作用标准值 (4)2.5 平行于门窗平面的集中水平地震作用标准值 (4)2.6 作用效应组合 (4)3 门窗横中梃计算 (4)3.1 横中梃受荷单元分析 (5)3.2 选用横中梃型材的截面特性 (8)3.3 横中梃的抗弯强度计算 (9)3.4 横中梃的挠度计算 (9)3.5 横中梃的抗剪计算 (10)4 玻璃的选用与校核 (10)4.1 玻璃板块荷载计算 (11)4.2 玻璃的强度计算 (13)4.3 玻璃最大挠度校核 (14)第二章GRA95推拉门M3027 (15)1 基本参数 (15)1.1 门窗所在地区 (15)1.2 地面粗糙度分类等级 (15)1.3 抗震设防 (16)2 门窗承受荷载计算 (16)2.1 风荷载标准值的计算方法 (16)2.2 计算支撑结构时的风荷载标准值 (18)2.3 计算面板材料时的风荷载标准值 (18)2.4 垂直于门窗平面的分布水平地震作用标准值 (18)2.5 平行于门窗平面的集中水平地震作用标准值 (18)2.6 作用效应组合 (18)3 门窗横中梃计算 (19)3.1 选用横中梃材料的截面特性 (19)3.2 横中梃水平方向计算简图的确定 (20)3.3 水平荷载作用的线荷载集度 (21)3.4 门窗横中梃荷载分配 (23)3.5 横中梃在上受荷单元水平力作用下的受力分析 (25)3.6 横中梃在下受荷单元水平力作用下的受力分析 (25)3.7 横中梃在上受荷单元自重力作用下的受力分析 (26)3.8 横中梃的抗弯强度计算 (26)3.9 横中梃的挠度计算 (27)3.10 横中梃的抗剪计算 (28)4 玻璃的选用与校核 (29)4.1 玻璃板块荷载计算 (29)4.2 玻璃的强度计算 (31)4.3 玻璃最大挠度校核 (33)第三章GRA95推拉门M3024b (34)1 基本参数 (34)1.1 门窗所在地区 (34)1.2 地面粗糙度分类等级 (34)1.3 抗震设防 (34)2 门窗承受荷载计算 (35)2.1 风荷载标准值的计算方法 (35)2.2 计算支撑结构时的风荷载标准值 (36)2.3 计算面板材料时的风荷载标准值 (37)2.4 垂直于门窗平面的分布水平地震作用标准值 (37)2.5 平行于门窗平面的集中水平地震作用标准值 (37)2.6 作用效应组合 (37)3 门窗竖中梃计算 (38)3.1 竖中梃受荷单元分析 (38)3.2 选用竖中梃型材的截面特性 (40)3.3 竖中梃的抗弯强度计算 (41)3.4 竖中梃的挠度计算 (41)3.5 竖中梃的抗剪计算 (42)4 玻璃的选用与校核 (42)4.1 玻璃板块荷载计算 (42)4.2 玻璃的强度计算 (44)4.3 玻璃最大挠度校核 (46)第四章ZJ55平开窗C1508 (47)1 基本参数 (47)1.1 门窗所在地区 (47)1.2 地面粗糙度分类等级 (47)1.3 抗震设防 (47)2 门窗承受荷载计算 (48)2.1 风荷载标准值的计算方法 (48)2.2 计算支撑结构时的风荷载标准值 (49)2.3 计算面板材料时的风荷载标准值 (50)2.4 垂直于门窗平面的分布水平地震作用标准值 (50)2.5 平行于门窗平面的集中水平地震作用标准值 (50)2.6 作用效应组合 (50)3 门窗竖中梃计算 (51)3.1 竖中梃受荷单元分析 (51)3.2 选用竖中梃型材的截面特性 (53)3.3 竖中梃的抗弯强度计算 (54)3.4 竖中梃的挠度计算 (54)3.5 竖中梃的抗剪计算 (55)4 玻璃的选用与校核 (55)4.1 玻璃板块荷载计算 (55)4.2 玻璃的强度计算 (57)4.3 玻璃最大挠度校核 (59)第5章JNB58平开门M0824 (60)1 基本参数 (60)1.1 门窗所在地区 (60)1.2 地面粗糙度分类等级 (60)1.3 抗震设防 (60)2 门窗承受荷载计算 (61)2.1 风荷载标准值的计算方法 (61)2.2 计算支撑结构时的风荷载标准值 (62)2.3 计算面板材料时的风荷载标准值 (63)2.4 垂直于门窗平面的分布水平地震作用标准值 (63)2.5 平行于门窗平面的集中水平地震作用标准值 (63)2.6 作用效应组合 (63)3 门窗横中梃计算 (64)3.1 选用横中梃材料的截面特性 (64)3.2 横中梃水平方向计算简图的确定 (65)3.3 水平荷载作用的线荷载集度 (65)3.4 门窗横中梃荷载分配 (68)3.5 横中梃在上受荷单元水平力作用下的受力分析 (69)3.6 横中梃在下受荷单元水平力作用下的受力分析 (70)3.7 横中梃在上受荷单元自重力作用下的受力分析 (70)3.8 横中梃的抗弯强度计算 (70)3.9 横中梃的挠度计算 (71)3.10 横中梃的抗剪计算 (72)4 玻璃的选用与校核 (73)4.1 玻璃板块荷载计算 (74)4.2 玻璃的强度计算 (76)4.3 玻璃最大挠度校核 (77)第1章ZJ88推拉窗C21481 基本参数1.1 门窗所在地区常熟地区；1.2 地面粗糙度分类等级门窗属于外围护构件，按《建筑结构荷载规》(GB50009-2012)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。
