LED电子灯箱制作教程
详细的LED电子灯箱完整制作教程
l 5、连接控制器：将各组串联亮管的正极接入控制器的 公共正极（红线）端，各组串联亮管引出负极接入控 制器的各控制负极（绿线、黄线、黑线、白线）端。 如下图所示:
PPT文档演模板
详细的LED电子灯箱完整制作教程
6、调试：检查连接无误，通电后会亮起来，简单测量方法，
1>用数字万用表直流电压200V档，测量其中一个1K电阻上的电 压约在15-20V（最好小于18V）为正常，超出20V再增加一个1K 电阻后再测量，直至正常; 2>用数字万用表直流电流200mA档,红黑表笔短接一个亮管的正 负极,测量亮管工作电压约在13-18mA为正常，超出18mA再增加 一个1K电阻后再测量，直至正常; 为便于调试测量，可将控制器花样接于长延时间隔状态，此时控 制器输出为大比例长亮、短灭状态。线路调试好后用热熔枪给整 个线路封上热熔绝缘胶,以防止电路脱焊,漏电,短路。
l 亮管电子灯箱的特点非常明显，寿命长，光效高，无辐射、低
功耗。直径为5mm的亮管灯珠，寿命长达8年，科学家预测，
未来5年内会有寿命无穷大的亮管灯珠问世，亮管将成为照明
行业的主流光源。以做宽1米，高0.5米双面的“超市”共四个
字计算，大概用白发红亮管灯珠600个，每个亮管按0.03W,整
个灯箱耗能也就是18W，一天24小时工作0.3度电。一个月才
PPT文档演模板
详细的LED电子灯箱完整制作教程
4．电阻值计算：
l 见电阻附表:
l 1.串联用的电阻用2W、1K～2K水泥电阻或4W、 1K～2K水泥电阻。
l 2.电阻值计算：电阻值=（220－单组灯管数×单只灯 管工作电压）÷18(MA),电阻功率要求2W以上.
l 3.将适当数量的电阻串入各组串联亮管中，电阻无正 负极之分，电阻一端接各组串联亮管中的引出极： “－”（负）极，电阻另一端接到亮管控制器的负极。
详细的LED电子灯箱完整制作教程
成品图片（展厅）
成品图片（外贸）
成品图片（测试）
边框装饰(黄线及其他色线一般用于客户定制的控制器使用,不保证定制 或非定制产品按此区分) 闪烁间隔时间分别约为：0.1秒、0.2秒、0.3秒、0.4秒、0.5秒、0.6秒、 0.8秒、0.9秒、1秒、1.5秒、2秒、2.5秒、3秒、3.5秒、4秒, 闪烁方式：多种花样可自选; 主要用途：制作中小型亮管电子灯箱、招牌等
1.串联用的电阻用2W、1K～2K水泥电阻或4W、1K～2K水泥电阻。 2.电阻值计算：电阻值=（220－单组灯管数×单只灯管工作电压）÷18(K), 3.将适当数量的电阻串入各组串联亮管中，电阻无正负极之分，电阻一端接各组串联亮管 中的引出极：“－”（负）极，电阻另一端接到亮管控制器的负极。 4.亮管与所搭配的串联电阻关系如下:一般红色亮管工作电压1.8-2V，绿色的亮管工作电压 3.2-3.4V，蓝色的亮管工作电压3.4-3.6V,工作电流是0.018-0.03A，消耗的电小于0.1W。
在灯箱打孔位置岸上挂钩(挂钩应提前安装在边框上) 房顶,灯箱安装完毕后用吊链连接
悬臂安装: 图(2)托臂先将托臂按灯箱尺寸在墙体上打孔(如灯箱比较大则上下安
装托臂) 将托臂用膨胀螺栓固定在墙体上 将灯箱与托臂用铆钉拉紧(上下一样) 落地安装: 将灯箱尺寸量出 按灯箱尺寸用三角铁焊出灯箱大小 将灯箱与三角铁连接(铆钉拉铆连接)
LED电子灯箱
制作教程
• 串联与并联电路介绍
高亮发光管 R1
正极
负极
控制器
正极 负极
R1
R2 控制器
亮管电子灯箱、电子招牌是新兴的广告 媒体, 具有制作简单、省电、安全、寿命长、 视觉效果好等优点，市场前景极好。
一、电子招牌（亮管亮字）工作原理
led灯箱的制作方法
led灯箱的制作方法LED灯箱是一种常见的广告宣传工具，它利用LED发光技术，在透明的灯箱上显示出清晰亮丽的图案和文字。
下面我将为大家介绍一下LED灯箱的制作方法。
一、准备工作1.设计图纸：首先要根据实际需求，设计出所需要的灯箱图案和文字，并进行大小、颜色、字体等方面的设计。
可以使用设计软件来完成设计工作。
2.材料准备：制作LED灯箱所需要的材料有：透明灯箱背板、LED 灯带、导入器、导线、电源、接线端子、开关等。
这些材料都要预先准备好，确保无瑕疵。
二、制作灯箱框架1.量取尺寸：根据设计图纸上的要求，量取灯箱的尺寸，并在灯箱背板上按照尺寸划线，确定边界。
2.切割背板：使用锯子或切割机等工具，按照划好的线，将灯箱背板切割成所需的形状和尺寸。
3.安装连接件：将灯箱背板的四个边缘位置，安装上连接件，如螺丝、螺母等，以便后续固定其他部件。
三、安装LED灯带1.确定LED灯布局：根据设计图纸上标明的LED灯布局，确定每根LED灯带的位置和长度，然后在灯箱背板上标注出来。
2.拼装LED灯带：根据标注好的位置和长度，将LED灯带按需求修剪成相应长度，并使用导入器将灯带连接起来。
3.安装LED灯带：将拼好的LED灯带沿着标出的位置，依次贴在灯箱背板的内侧上，并使用透明胶带或胶水固定好。
四、接线1.连接导线：根据LED灯带的数量和长度，将导线连接导入器和电源，同时连接好接线端子。
2.安装电源：将导线的一端连接电源，另一端连接接线端子，然后将电源固定在灯箱背板上。
3.测试连接：安装好接线后，先进行简单的开关测试，确保每个LED灯带都能正常发光。
五、组装灯箱1.安装灯箱面板：按照设计图纸的要求，将印有广告图案和文字的材料，安装在灯箱背板上。
2.固定灯箱面板：使用胶水或背板自带的固定件，将灯箱面板牢固地固定在灯箱背板上。
3.安装开关：根据需要，将开关安装在灯箱背板的便利位置，方便后续的日常使用。
六、测试和调试1.灯光亮度调节：连接电源后，根据实际需要调整LED灯带的亮度，确保灯箱显示效果最佳。
详细的LED电子灯箱完整制作教程
详细的LED电子灯箱完整制作教程
制作一个LED电子灯箱是一个相对简单的DIY项目，下面是一个详细
的制作教程。
所需材料：
1.一个透明的亚克力板（尺寸根据自己需要决定）
2.一个铝制外框（尺寸与亚克力板相匹配）
3.LED灯带（长度根据亚克力板的尺寸决定）
4.一个电源适配器
5.电线
6.热熔胶枪
7.螺丝刀和螺丝
步骤：
1.准备工作：将亚克力板放在水槽中，用肥皂水擦洗干净，确保表面
干净无尘。
然后将板擦干。
2.安装灯带：将LED灯带粘贴在亚克力板的边缘，确保灯带平均分布，并与亚克力板的边缘尽可能贴合。
使用热熔胶把灯带牢固地固定在亚克力
板上。
确保灯带完好无损，没有受损的电线或LED。
3.安装电线：连接电源适配器和灯带之间的电线。
将电线一端插入电
源适配器的电源插槽，另一端连接到灯带的电源插槽。
使用热熔胶枪固定
电线，确保电线与灯带连接牢固。
4.安装外框：使用螺丝刀和螺丝将亚克力板和外框固定在一起。
确保亚克力板和外框的边缘完全对齐，并使用螺丝将它们固定在一起。
5.安装支架：根据需要，可以在电子灯箱的两侧或四角安装支架，以便将灯箱固定在墙上或其他表面上。
6.连接电源：将电源适配器插入电源插座，然后打开电源开关，测试灯箱是否工作正常。
如果一切正常，你的LED电子灯箱制作就完成了。
LED灯箱制作教程

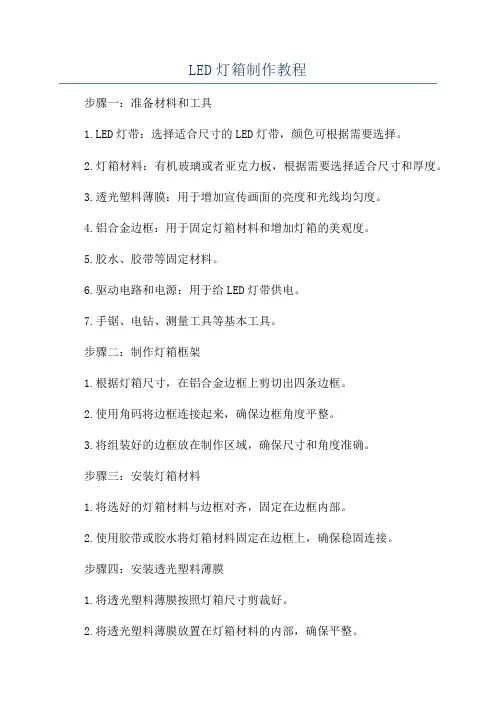

LED灯箱制作教程步骤一：准备材料和工具1.LED灯带：选择适合尺寸的LED灯带，颜色可根据需要选择。
2.灯箱材料：有机玻璃或者亚克力板，根据需要选择适合尺寸和厚度。
3.透光塑料薄膜：用于增加宣传画面的亮度和光线均匀度。
4.铝合金边框：用于固定灯箱材料和增加灯箱的美观度。
5.胶水、胶带等固定材料。
6.驱动电路和电源：用于给LED灯带供电。
7.手锯、电钻、测量工具等基本工具。
步骤二：制作灯箱框架1.根据灯箱尺寸，在铝合金边框上剪切出四条边框。
2.使用角码将边框连接起来，确保边框角度平整。
3.将组装好的边框放在制作区域，确保尺寸和角度准确。
步骤三：安装灯箱材料1.将选好的灯箱材料与边框对齐，固定在边框内部。
2.使用胶带或胶水将灯箱材料固定在边框上，确保稳固连接。
步骤四：安装透光塑料薄膜1.将透光塑料薄膜按照灯箱尺寸剪裁好。
2.将透光塑料薄膜放置在灯箱材料的内部，确保平整。
步骤五：安装LED灯带1.按照灯箱的尺寸将LED灯带剪裁好，注意保持正负极线路的正确连接。
2.将LED灯带固定在灯箱的边框或者底部，确保线路的连接和固定牢固。
步骤六：连接电路和电源1.将驱动电路与LED灯带的接线口连接起来，确保正负极连接正确。
2.将驱动电路连接到合适的电源，确保电流稳定，避免过载。
步骤七：测试和调试1.使用电源开启LED灯带，检查亮度和光线均匀性。
2.如果发现问题，可以通过调整透光塑料薄膜的位置或者添加光线均匀性调节器来调整。
以上就是制作LED灯箱的详细步骤。
制作一个LED灯箱并不复杂，只需准备好材料和工具，按照步骤操作即可。
制作完成后，您可以将各种海报、广告等展示在灯箱中，使其更加亮丽和吸引人。
不过在制作过程中，请务必保持注意安全，避免造成任何损伤。
新编LED电子灯箱制作教程
（１）、发光效率高
LED经过几十年的技术改良，其发光（２）、耗电量少
LED单管功率0.03～0.06瓦，采用直流驱动，单管驱动电压1.5～3.5伏，电流15～18毫安，反应速度快，可在高频操作。同样照明效果的情况下，耗电量是白炽灯泡的八分之一，荧光灯管的二分之一、日本估计，如采用光效比荧光灯还要高两倍的LED替代日本一半的白炽灯和荧光灯。每年可节约相当于60亿升原油。就桥梁护栏灯例，同样效果的一支日光灯40多瓦，而采用LED每支的功率只有8瓦，而且可以七彩变化。
2、电子灯箱特点
市场前景极好，它具有三大优势
（1）“抓眼球”效果明显
它不断的闪动结合停留，有效的提高了人们的视觉冲击力；有效的提高了广告单位面积利用率。新型电子集成发光系统、电脑CPU中央编程控制，不论灯箱大小，难易程度如何，均可随心所欲地设计、各种文字、甚至图案有序跳跃、交替（2）属于典型的“绿色”灯箱
5、电子灯箱串联与并联电路介绍
（二）技术篇
一、LED电子灯箱祥细制作步骤：
1、设计版面、排灯孔效果图
首先根据客户求，用平面设计软件CorelDRAW 9，将灯箱的大小颜色先设计出来，然后再用CorelDRAW X4 精简版附带的LED排孔软件将LED灯孔排进灯箱里边，稍后
2、电脑输出效果图
建议:红灯组字上限为96---105个,蓝灯组字上限为59---63个,绿灯组字上限为66---70个。
1.串联用的电阻用2W、1K～2K水泥电阻或4W、1K～2K水泥电阻。
2.电阻值计算：电阻值=（220－单组灯管数×单只灯管工作电压）÷18(K),
3.将适当数量的电阻串入各组串联灯珠中，电阻无正负极之分，电阻一端接各组串联亮管中的引出极：“－”（负）极，电阻另一端接到灯珠控制器的负极。
LED电子灯箱制作教程
LED电子灯箱制作教程首先，我们需要准备一些必要的材料和工具。
材料方面，需要准备铝型材、亚克力板、LED灯珠、透光膜等。
工具方面，需要准备锯子、剪刀、电钻、胶枪等。
接下来，我们开始制作LED电子灯箱的框架。
首先，根据需要确定灯箱的尺寸，并将铝型材按照尺寸进行切割。
然后，使用电钻在铝型材上打孔，用于固定灯箱的各个部件。
接着，将切割好的铝型材连接起来，形成灯箱的框架。
然后，我们需要制作LED灯珠的发光板。
首先，将亚克力板按照灯箱的尺寸进行切割，并确保切割边缘光滑。
然后，将亚克力板放在透光膜上，用剪刀将透光膜按照亚克力板的尺寸裁剪出来。
接着，将透光膜粘贴到亚克力板的表面上，并确保无气泡的产生。
接着，我们需要将LED灯珠固定在发光板上。
首先，使用胶枪将LED灯珠固定在亚克力板的边缘或背面，确保灯珠均匀散布在亚克力板的表面上。
然后，将灯珠连接好电路，接上适配器以及其他的配件。
最后，我们需要将发光板放入灯箱的框架中，并进行固定。
首先，将发光板放入框架的背面，然后使用锁紧装置将其固定在框架上。
接着，将适配器与灯箱的电源线连接起来，并进行测试，以确保灯箱可以正常工作。
这样，一个LED电子灯箱就制作完成了。
在进行制作的过程中，需要注意安全操作，避免发生意外。
同时，为了保证灯箱的使用寿命和显示效果，我们需要定期清洁和维护灯箱，以保持其良好状态。
总结一下，制作LED电子灯箱需要准备材料和工具，然后按照一定的顺序进行制作，最后进行测试和固定。
希望以上介绍能够对大家有所帮助。
手把手教你做灯箱
手把手教你做灯箱现在我们开始一步一步来做一个长80CM，高40CM的LED电子灯箱（见图），使用的面板为厚3mm黑色双面铝塑板，骨架用3*5cm的方木条，2.5*2.5cm铝合金边条。
内容为“烟酒”两个红色黑体文字，效果要求：文字部分用红色单排灯珠，“烟”、“酒”各交替闪动数秒后，再同时闪动数秒，然后“烟酒”再常亮数秒，这样循环不断，周边用绿色灯珠做出追逐循环闪动的效果。
下面介绍一下详细的制作过程。
（1）先用3*5CM的木条（也可以用方管焊接）做一个80*40CM的方框，也就是我前面所说的灯箱骨架。
尺寸要量好，保证方正，这一步相信大家都会做到的。
当然，你也可以使用市场上销售的专用灯箱铝型材，比较美观大方。
在这里，为了教学，我还是选择了比较普通的做法，如果用灯箱专用型材可省去这一步，直接将裁好的面板插到型材的槽里去就OK了。
（2）用壁纸刀或钩刀裁一块80*40cm的面板（铝塑板或有机板），注意面板要稍微小于你已经做好的边框的尺寸，如果大出来，以后还需要裁去，否则无法固定边条。
（3）用电脑刻字机刻“烟酒”两个大小粗细适中的即时贴字，可到附近的打字复印店加工，很便宜的，1公分才几分钱。
将背纸揭掉，转贴在裁好的面板上。
注意在往上贴的时候，一定要测量好位置，最好找一个人帮你一下，因为一旦贴上就不好调整了，很难再揭下，即使揭下也很容易将字搞坏。
友情奉送两种往面板上粘贴即时贴字的方法：a：首先把铝塑板的保护膜撕掉，然后用清水兑点洗洁精涂在板子上，这样即时贴就可以在板子上随意移动进行调整了，确定好位置以后就用塑料卡片把即时贴里的水挤出来，等晾干后就OK了！B：上一种用水粘贴方法，也存在一些问题。
用水粘贴，必须要把水挤干，等完全干燥后才能进行下一步操作。
否则，因为有水分而粘帖不牢，在操作时容易发生移位。
现在介绍我的另一种做法：首先在面板上量好尺寸，打好格子，然后，将即时贴字背面左上角的纸撕开一个小角，对准格子的左上角粘贴，然后进行调整，调整后，慢慢沿已经撕开的部分往下逐渐撕开，一边撕，一边用手抹平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能控制器规格不同 ,可以分别为 1、 2、3、4、 5、 6、7、8路 . � 智能控制器技术参数： 输出电压： 直流 220V ±10% � 输入电压：交流 220V 220V± � 输出电流 :直流 0.5A 额定控制功率： 120W � 外形尺寸： 80mm *45mm *18mm 80mm* 45mm* � 控制路数 :1--8路 每路控制功率 :最大 100W � 每路输出电流 :最大 0.5A � 接线方式 : 220伏电源输入 � 棕线 -----220 � 红线 ---控制线公共正极 ,接每路亮管正极 � 绿线 ---接每路亮管负极 ,每路亮管负极分别连接一根绿线 � 白线 ---若有 , 接亮管负极 ,则该路长亮不闪 � 黄线 ---若有且为三路 (根 ),每路接亮管负极 , 则该三路可设为跑马灯 ,可用于 边框装饰 (黄线及其他色线一般用于客户定制的控制器使用 ,不保证定制或 非定制产品按此区分 ) � 闪烁间隔时间分别约为： 0.1秒、 0.2 秒、 0.3 秒、 0.4 秒、 0.5 秒、 0.6秒、 0.8秒、 0.9秒、 1秒、 1.5秒、 2秒、 2.5秒、 3秒、 3.5秒、 4秒, � 闪烁方式：多种花样可自选 ; � 主要用途：制作中小型亮管电子灯箱、招牌等
6、调试：检查连接无误，通电后会亮起来，简单测量方法，
测试小工具
万用表图解
万用表图解
万用表图解
� � �
� �
三、电子招牌（灯箱）专用智能控制器 警告：使用前请详细阅读说明书！ 警告:本控制器输出的是直流电 ,不可接变压器，高压输
�
�
出，且直通电网 ,请务必注意安全！严禁带电操作 ! 室外使用请注意防水！ 绝对避免红线与其他线路短路！建议在 220伏电源输入端 加装1A 的熔断器(保险丝 )! 智能电子灯箱控制器，制作和调试最简单、可靠、稳 定，体积小 ,功能强大 ,可以制作超薄的亮管电子灯箱，多 种闪烁速度和多种花样可选 ,可以根据不同的需要排列不 同的形状，如灯箱周围的循环灯装饰，形成动感效果 . 控制器线路连接完成后 ,将控制器接于长时间点亮状态 ,此 时各路输出长时间点亮 ,便于观察、查找故障和有缺陷的 亮管,在制作亮管电子灯箱方面更加的实用，可以只用一 个控制器实现多种功能，在亮管电子灯箱制作方面非常 实用，应用相当广泛。
�
5、连接控制器：将各组串联亮管的 正极接入控制器的 公共正极（红线）端，各组串联亮管 引出负极接入控 制器的各控制负极（ 绿线、黄线、黑线、白线）端。 如下图所示 :
�
1>用数字万用表直流电压 200V档，测量其中一个 1K电阻上的电 压约在15-20V（最好小于18V）为正常，超出 20V再增加一个 1K 电阻后再测量，直至正常 ; � 2>用数字万用表直流电流 200mA 档,红黑表笔短接一个亮管的正 负极,测量亮管工作电压约在 13-18mA 为正常，超出 18mA再增加 一个1K电阻后再测量，直至正常 ; � 为便于调试测量，可将控制器花样接于长延时间隔状态，此时控 制器输出为大比例长亮、短灭状态。线路调试好后用热熔枪给整 个线路封上热熔绝缘胶 ,以防止电路脱焊 ,漏电, 短路。 � 7、维护： 如果灯组不亮， 1> 用万用表直流 500V档，黑表笔接 控制器各负极（绿线、黄线、黑线、白线）端，红表笔接控制器 红线公共正极，如果指示跳动在 200-220V ，说明控制器正常； 黑表笔不动，红表笔依次测量每个亮管两端的电压，如果某个亮 管两个脚电压差别非常大或无电压，说明这个亮管损坏，更换后 再试。注 :根据亮管的个数 ,选用合适的电阻值数值 , 每路电流控制 在20mA左右。 2>用一节 9V的电池 ,从电池正负极引出红 +,黑-,两 根线,在故障区测量任意连续串联在一起的三个亮管 ,红线接第一 个亮管正极 ,黑线接第三个亮管负极 ,三个点一起测量 ,依次向前推 进,直至找到故障点 .
� � � � � � � �
悬臂安装: 图(2)托臂先将托臂按灯箱尺寸在墙体上打孔(如灯箱比较大则上下安 装托臂) 将托臂用膨胀螺栓固定在墙体上 将灯箱与托臂用铆钉拉紧(上下一样) 落地安装: 将灯箱尺寸量出 按灯箱尺寸用三角铁焊出灯箱大小 将灯箱与三角铁连接(铆钉拉铆连接)
电阻串联附表
红，黄色 亮管个数 串联电阻K 蓝色亮管个数 串联电 阻K 绿，白色亮 管个数 串联电阻K
�
�
�
� �
�
�
二、电子招牌的制作 : 1、制作：使用黑色铝塑板、 PVC 板、 亚克力板、塑料板、或者其他绝缘材 料，用电钻或者雕刻机打出想要显示的 字样或者图案，孔的大小要让亮管紧紧 的插进去 , 而后部（帽沿）进不去。 2、串联连接亮管：把亮管按＋－、＋ －、...... ＋－、＋－串联焊接或用手扭 紧，不能有松动的地方，产生一个正极 （作个标记 A＋）和一个负极（作个标 记K－）。 注：亮管长脚为 “＋”（正）极，短脚为 “－ ”（负）极。还可用亮管后部（帽沿） 有个小缺口的地方为 “－”（负）极这一 标识,来区分＋－方向。
(二).制作工具:
� � � � � � � �
1.手电钻,5mm钻头:钻孔用; 2.热熔枪:给作好的亮管电路打热熔绝缘胶 ; :焊接亮管及相关电路 ; 3.电烙铁30W-40W 30W-40W: 4.镊子:亮管管脚整形 ; 5.斜口钳:修剪亮管管脚及相关线路 ; 6.裁纸刀:裁板,裁线; 7.十字,一字镙丝刀 \镙钉:固定灯箱 ; 8.万用表:检测电路用 .
LED电子灯箱
制作教程
• 串联与并联电路介绍
高亮发光管 R1 正极 负极 控制器
R1 正极 负极 控制器 R2
�
亮管电子灯箱、电子招牌是新兴的广告 媒体, 具有制作简单、省电、安全、寿命长、 视觉效果好等优点，市场前景极好。 一、电子招牌（亮管亮字）工作原理
亮管电子灯箱市场价格低且需求极大 , 亮管电子灯箱是利用超 高亮发光管和亮管控制器组合而成，它可以不断的闪动，还可 以常亮不闪，提高了人们的视觉冲击 ,它白天晚上 24小时不停 工作，随时会引起路人的注意，有效发挥了广而告之的作用 , 从而使客户倍受欢迎。 亮管电子灯箱的特点非常明显，寿命长，光效高，无辐射、低 功耗。直径为5mm的亮管灯珠，寿命长达 8年，科学家预测， 未来5年内会有寿命无穷大的亮管灯珠问世，亮管将成为照明 行业的主流光源。以做宽 1米，高 0.5米双面的“超市”共四个字 计算，大概用白发红亮管灯珠 600个，每个亮管按 0.03W, 整个 灯箱耗能也就是 18W，一天 24小时工作 0.3度电。一个月才 9度 电,同等规格的霓虹灯大概须用 120 度电左右。
单路流水累加循环点亮 同时闪烁4次
同时闪烁4次单ຫໍສະໝຸດ 累加点亮单路闪烁3次累加点亮
同时闪炼4次
�
多功能控制器接法:
循环或多功能循环输出
……………… .. ……………… ..
•220v支流电输入
控制器公共 极
……………… .. ……………… .. ………………..
+
R1
Rn
R1
Rn
实践流程组图
⑴用5mm的钻头打孔
�
智能控制器图解
智能控制器图解
智能控制器图解
智能控制器图解
配套制作材料 :
�
� � � � � � � � � �
(一).灯箱制作材料 : 1.外框 :铝合金型材 . 2.支架 :铝合金支架 . 3.面板 : 铝塑板、 PVC板、亚克力板、塑料板、或者其 他 绝缘材料. 4.亮管 : φ5红色，φ5绿色，φ5蓝色，φ5黄色，φ5 白 色. 5.电子灯箱专用智能控制器 :1路-4路成品； 5路-8路成 品；全功能 8路成品.. 6.电阻 :1K/2W电阻. 7.细电线若干 . 8.细焊锡丝 . 9.热熔绝缘胶 . 10.220V 电源线及插头 .
⑵用镊子将灯管管角弯成90度
⑶将灯管放入孔内后一个灯 管正极对应前一个灯管负极
⑷用烙笔焊接灯管管脚
� � � � � � � � � � �
灯箱安装方案 一.安装方式 1.悬挂安装 2.悬臂安装 3.落地安装 二.安装配件 1.电钻 2.铆枪 3.铆钉 4.冲击钻 5.膨胀螺栓 6.开口扳手 三.安装步骤 悬挂安装: 按灯箱尺寸在灯箱, 房顶打孔 在房顶把膨胀螺栓上紧 在灯箱打孔位置岸上挂钩 (挂钩应提前安装在边框上 ) 房顶,灯箱安装完毕后用吊链连接
其它颜色的亮 管个数与串联 电阻个数可以 自行试验,电流 要控制在 15---20mA
106---115 1K
#不建议采用 , 电压波动时影响稳定 ,以上参数仅作参考 . 建议 :红光管组字上限为 96---105个, 蓝光管组字上限为 59---63个, 绿光管组字上限为 66---70个。 1.串联用的电阻用2W、1K～2K水泥电阻或4W、1K～2K水泥电阻。 2.电阻值计算：电阻值=（220－单组灯管数 × 单只灯管工作电压）÷18(K), 3.将适当数量的电阻串入各组串联亮管中，电阻无正负极之分，电阻一端接各组串联亮管中 的引出极：“－”（负）极，电阻另一端接到亮管控制器的负极。 4.亮管与所搭配的串联电阻关系如下 :一般红色亮管工作电压 1.8-2V，绿色的亮管工作电压 3.2-3.4V，蓝色的亮管工作电压 3.4-3.6V,工作电流是0.018-0.03A，消耗的电小于0.1W。
�
�
3、亮管分组（串）：按照不大于附表中各 种颜色的亮管所能串联的最大数量进行分组串 联，例如每组串联红色\黄色亮管不应多于96--105只/组，每组串联蓝色亮管不应多于59--63只/组，每组串联绿色\白色亮管不应多于66--70只/组。 注：附表中加"#"号的不推荐选用,当串联亮 管个数接近或超过带"#"号的个数时,易引起电 路不稳定,宜分作两组串联亮管或更多组串联 亮管，然后再把各组串联亮管并联连接为一组。
�
�
4 、联接电阻：按附表所示将适当数量的电阻串入各 组串联亮管中，电阻无正负极之分，电阻一端接各组 串联亮管中的引出极： “－”（负）极，电阻另一端接 到亮管控制器的负极 (电阻务必接到控制器的负极上 )。 亮管每个支路的电流最好调整在 19mA ±1mA ,电阻选 19mA± 1mA, ,可以用5个阻值为 1K功率为 2W的电阻 用1k/2w如5k 5k, 串在一起连接。
