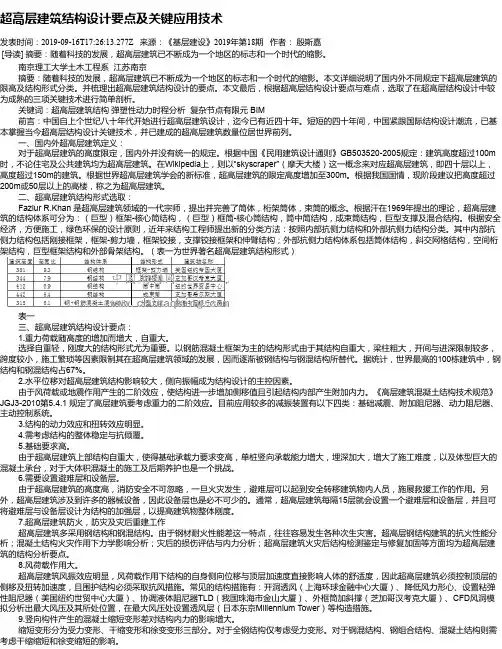

超高层建筑结构设计要点及关键应用技术
超高层建筑结构设计要点及关键应用技术发表时间：2019-09-16T17:26:13.277Z 来源：《基层建设》2019年第18期作者：殷斯嘉[导读] 摘要：随着科技的发展，超高层建筑已不断成为一个地区的标志和一个时代的缩影。
南京理工大学土木工程系江苏南京摘要：随着科技的发展，超高层建筑已不断成为一个地区的标志和一个时代的缩影。
本文详细说明了国内外不同规定下超高层建筑的限高及结构形式分类。
并梳理出超高层建筑结构设计的要点。
本文最后，根据超高层结构设计要点与难点，选取了在超高层结构设计中较为成熟的三项关键技术进行简单剖析。
关键词：超高层建筑结构弹塑性动力时程分析复杂节点有限元 BIM前言：中国自上个世纪八十年代开始进行超高层建筑设计，迄今已有近四十年。
短短的四十年间，中国紧跟国际结构设计潮流，已基本掌握当今超高层结构设计关键技术，并已建成的超高层建筑数量位居世界前列。
一、国内外超高层建筑定义：对于超高层建筑的高度限定，国内外并没有统一的规定。
根据中国《民用建筑设计通则》GB503520-2005规定：建筑高度超过100m 时，不论住宅及公共建筑均为超高层建筑。
在Wikipedia上，则以“skyscraper”（摩天大楼）这一概念来对应超高层建筑，即四十层以上，高度超过150m的建筑。
根据世界超高层建筑学会的新标准，超高层建筑的限定高度增加至300m。
根据我国国情，现阶段建议把高度超过200m或50层以上的高楼，称之为超高层建筑。
二、超高层建筑结构形式选取：Fazlur R.Khan 是超高层建筑领域的一代宗师，提出并完善了筒体，桁架筒体，束筒的概念。
根据汗在1969年提出的理论，超高层建筑的结构体系可分为：（巨型）框架-核心筒结构，（巨型）框筒-核心筒结构，筒中筒结构，成束筒结构，巨型支撑及混合结构。
根据安全经济，方便施工，绿色环保的设计原则，近年来结构工程师提出新的分类方法：按照内部抗侧力结构和外部抗侧力结构分类。

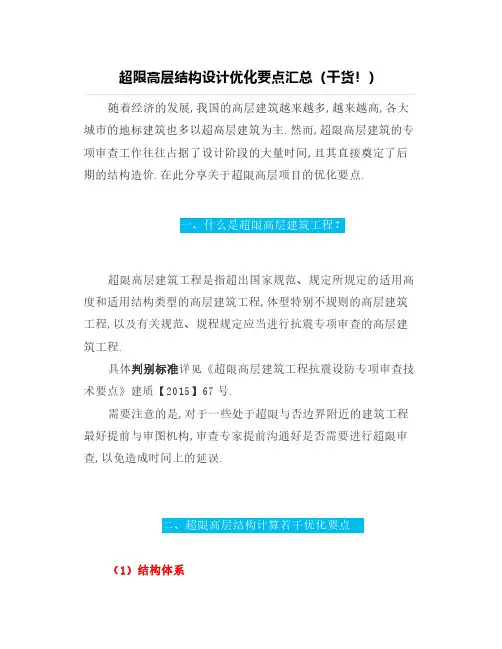

【结构设计】超限高层结构设计优化要点汇总(干货!)
超限高层结构设计优化要点汇总（干货！）随着经济的发展,我国的高层建筑越来越多,越来越高,各大城市的地标建筑也多以超高层建筑为主.然而,超限高层建筑的专项审查工作往往占据了设计阶段的大量时间,且其直接奠定了后期的结构造价.在此分享关于超限高层项目的优化要点.超限高层建筑工程是指超出国家规范、规定所规定的适用高度和适用结构类型的高层建筑工程,体型特别不规则的高层建筑工程,以及有关规范、规程规定应当进行抗震专项审查的高层建筑工程.具体判别标准详见《超限高层建筑工程抗震设防专项审查技术要点》建质【2015】67号.需要注意的是,对于一些处于超限与否边界附近的建筑工程最好提前与审图机构,审查专家提前沟通好是否需要进行超限审查,以免造成时间上的延误.（1）结构体系结构体系的选取需经过严格比选.常见的各种结构体系优缺点如下表所示：结构体系优点缺点混凝土框架+核心筒造价经济、施工方便自重大、截面大、浪费空间型钢混凝土框架+核心筒结构抗震性能优良造价高钢管混凝土柱+核心筒延性延性好；柱截面较小造价高于型钢混凝土最终采用何种体系可综合考虑时间成本、施工成本、经济效益等方面.（2）风速剖面与风振分析《高规》4．2.7条规定：房屋高度大于200m或有下列情况之一时,宜进行风洞试验判断确定建筑物的风荷载：I.平面形状或立面形状复杂；II.立面开洞或连体建筑III.周围地形和环境较复杂.超限高层建筑分为高度超限和不规则性超限,所以往往需要进行风洞试验.由于风具有明显的地域性,且其强度和方向具有显著的方向性,利用这些特点可以有效降低结构和幕墙的造价.对于高度超过300~400m的超高层建筑,风沿高度方向变化的特性对结构设计影响很大,因此针对具体工程确定适用的最优风速剖面,而不仅依赖于《荷载规范》提供的指数变化曲线,能够有效降低风力作用,取得显著的经济效益.（3）设计地震动参数依据《防震减灾法》：“地震安全性评价单位应当对地震安全性评价报告的质量负责”.一般来说,安评报告提供的结构设计地震动参数往往偏大,将导致结构成本明显增加.通常小震应全部采用安评参数或全部用规范参数,对二者的基底剪力加以比较,按不利情况采用.中、大震计算一般采用规范参数.从而在保证结构安全的同时节约结构造价.此外,采用规范参数时需注意在不同类别场地分界附近的设计特征周期内插,如下图所示.之前笔者参与的北京某超限高层办公项目,8度区Ⅲ类场地,设计地震分组第一组,小震规范谱特征周期Tg=0.45s.因工程场地等效剪切波速接近分界线值,经内插特征周期减小为0.42s,地震作用约降低8%.（4）长周期结构的剪重比在2010版超限审查要求中对剪重比的规定比较严格,在2015版进行了放松,其规定如下：“结构总地震剪力以及各层的地震剪力与其以上各层总重力荷载代表值的比值,应符合抗震规范的要求,Ⅲ、Ⅳ类场地时尚宜适当增加.当结构底部计算的总地震剪力偏小需调整时,其以上各层的剪力、位移也均应适当调整.基本周期大于6s的结构,计算的底部剪力系数比规定值低20%以内,基本周期3.5～5s的结构比规定值低15%以内,即可采用规范关于剪力系数最小值的规定进行设计.基本周期在5～6s 的结构可以插值采用.6度（0.05g）设防且基本周期大于5s的结构,当计算的底部剪力系数比规定值低但按底部剪力系数0.8%换算的层间位移满足规范要求时,即可采用规范关于剪力系数最小值的规定进行抗震承载力验算.”此时,通常来讲可以满足要求.如果还是不能达到最小地震剪力要求,可以通过修改反应谱曲线的方法来使结构达到一定的设计剪重比,或通过位移值来控制结构变形.（5）周期折减系数《高规》4.3.17条对周期折减系数做了具体规定,但对于超高层建筑,若拘泥于规范给定的数值范围很可能造成巨大的浪费.一定要根据工程实际情况,隔墙的布置数量、隔墙材料等综合取值.例如,还是前述笔者说的北京某超限办公项目,框架-核心筒结构,规范给定的数值是0.7~0.8,但考虑到该工程隔墙较少,将周期折减系数取为0.90~0.95,地震作用约降低15%！（6）设计材料的选取I.混凝土高强混凝土：目前国内规范的混凝土最高强度等级为Ｃ8０,实际可生产的最高等级为C150,因此在设计上对于超高层建筑优先考虑高强度混凝土,既能节省材料,又能节省空间.II.钢材高层建筑结构用钢板：与普通结构用钢相比,各项指标均能满足要求,同时具有良好的机械性能与焊接性.在实际工程中可根据构件的重要性和具体部位选取合适钢材,以求达到最优的经济效果.（7）施工模拟可通过调整施工顺序人为控制结构的内力生成,将高内力消除,改善结构合理性,降低用钢量.（8）性能目标的合理设置性能目标的设置能够使抗震设计从宏观定性的目标向具体量化的多重目标过渡,并由业主选择性能目标；对结构的抗震性能睡着进行深入的分析,并通过专家的评估论证.但是在实际的操作过程中往往发现好多工程的性能目标设置过于严格,类似于“有钱就是任性”,但实际上并不合适,只是白白带来了浪费.上述的无论采取何种措施或方法,最好都要事先向审查专家进行沟通交流,以避免在最终的审查中出现通不过或二次审查的情况.。
超高层办公建筑设计要点
超高层办公建筑设计要点1. 引言超高层办公建筑是具有特殊设计要求和挑战的建筑类型。
随着城市化进程的加快和土地资源的有限性，超高层建筑成为了现代城市的标志性建筑之一。
本文将介绍超高层办公建筑设计时需要考虑的要点，包括结构设计、安全性、可持续性等方面。
2. 结构设计要点超高层办公建筑的结构设计是确保建筑物在高风压、地震等外力作用下能够安全稳定运行的关键。
以下是超高层办公建筑结构设计的要点：2.1 基础设计超高层建筑的基础设计需要考虑地基承载能力、地震力等因素。
在选择基础类型时，应充分考虑地质条件和土壤性质，并进行相应的地质勘测和承载力计算。
2.2 结构材料选择超高层建筑的结构材料要求高强度、高韧性和耐久性。
常用的结构材料包括钢筋混凝土和钢结构。
在选择结构材料时，应根据建筑的高度和设计荷载进行合理选择。
2.3 结构系统设计超高层办公建筑的结构系统设计可以采用框架结构、框架-剪力墙结构等。
结构系统应具有良好的变形性能和抗震性能，同时要考虑建筑物的功能布局和空间利用效率。
3. 安全性要点超高层办公建筑的安全性设计是确保建筑物在各种自然灾害和人为事故中能够安全疏散和使用的关键。
以下是超高层办公建筑安全性设计的要点：3.1 消防系统设计超高层办公建筑应设置完善的消防系统，包括自动喷水系统、防烟排烟系统、灭火器设备等。
应合理布置消防通道和安全出口，确保人员疏散的畅通性。
3.2 风载设计超高层建筑的风载设计要求考虑到城市风环境和局部地形的影响。
应进行风洞试验和模拟计算，合理选择和配置抗风设施，确保建筑物的稳定性和安全性。
3.3 地震设计超高层办公建筑的地震设计要考虑到地震力的作用。
应进行地震安全性评估和抗震设计，采用合适的抗震措施，如增加剪力墙、设置防护装置等，以提高建筑物的抗震性能。
4. 可持续性要点超高层办公建筑的可持续性设计是为了降低能源消耗、减少环境污染，提高建筑物的可持续发展能力。
以下是超高层办公建筑可持续性设计的要点：4.1 节能设计超高层办公建筑应采用节能设计策略，如合理选择建筑外立面材料、提高建筑的隔热性能、利用天然光照等，以减少能源消耗。

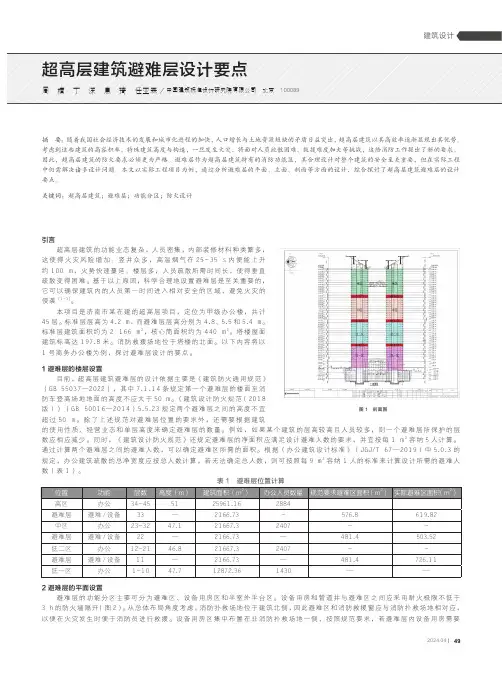

超高层建筑避难层设计要点
图1 剖面图个建筑的层高较高且人员较多，则一个避难层所保护的层足设计避难人数的要求，并宜按每1m2容纳5人计算。
《办公建筑设计标准》（J G J/T67—2019）中5.0.3的可按照每9m2容纳1人的标准来计算设计所需的避难人1 避难层位置计算办公人员数量规范要求避难区面积（m2）实际避难区面积（m2）2884-576.8619.822407--—481.4503.522407--—481.4726.111430——2避难层的平面设置避难层的功能分区主要可分为避难区、设备用房区和半室外平台区。
设备用房和管道井与避难区之间应采用耐火极限不低于3h的防火墙隔开（图2）。
从总体布局角度考虑，消防扑救场地位于建筑北侧，因此避难区和消防救援窗应与消防扑救场地相对应，以便在火灾发生时便于消防员进行救援。
设备用房区集中布置在非消防扑救场地一侧，按照规范要求，若避难层内设备用房需要492024.04 |50 | CHINA HOUSING FACILITIES图5 原施工图立面图图7 修改后立面图图8 修改后剖面图图6 修改后平面图图4 原施工图平面图图3 避难层典型不利剖面图2 避难层平面512024.04 |直接向避难区开门，则门与避难区出入口的距离不应小于5 m ，并且应采用甲级防火门，以避免设备用房发生危险时影响避难区的安全。
3避难层的剖面设置考虑到避难层包含设备用房功能，内部管线较为密集，特别是电气机房对净高有较高要求，因此本项目将11层、22层及33层避难层的层高分别定为4.8、5.5和5.4 m 。
在设备用房中，暖通加压进风机房、排烟机房等需要对外开设百叶窗，同时进风和排烟需要保持一定距离，导致避难层内的管线较多且分散。
经过管线综合布局后，确定了避难层的最小净高为2.4 m （图3）。
4避难层的立面设置超高层建筑的立面设计通常以竖向线条为主，以强调建筑的挺拔感。
然而，由于避难层内设有进排风机房等设施，外立面会出现横向百叶窗，这打破了竖向线条的连贯性，影响了建筑立面的视觉效果。

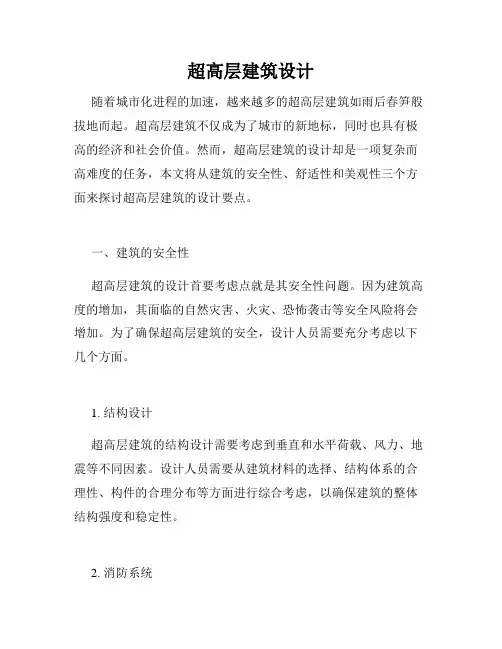

超高层建筑设计
