有无脚手架两种电梯安装工艺

浅析有无脚手架两种电梯安装工艺摘要：电梯安装工艺主要分为两种方式：有脚手架电梯安装方式和无脚手架电梯安装方式。

有脚手架电梯安装方式就是指在安装电梯时要从底坑地面开始要先逐层搭起脚手架。

无脚手架电梯安装方式则是在不搭设脚手架的情况下，以电梯轿厢底作为电梯安装的工作平台，对电梯进行安装。

文章主要对有脚手架电梯安装及无脚手架安装施工工艺进行了探讨。

关键词：有脚手架；无脚手架；安装施工；电梯
一、电梯安装施工工艺简介
电梯是一种以电动机为动力的垂直升降机，它是服务于规定楼层的固定式升降设备，它具有一个轿厢，运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。

由此可知，电梯是装于垂直井道内，主要部件由上至下依次为电动机及曳引机、曳引钢丝绳、轿厢及对重、缓冲器。

除此以外，电梯还配有各层厅门及限速器和安全钳。

其中限速器和安全钳作为电梯重要的安全部件，主要作用是在电梯超速运行时，迫使电梯制停，以保证乘客安全。

限速器和安全钳之间通过钢丝绳及提拉连杆机构连接，其中限速器装在电梯机房内，而安全钳装在轿厢上并随电梯运行，电梯正常运行时，限速器正常旋转，当电梯运行超速时，限速器动作即限速器停止旋转，并且限速器钢丝绳借助绳轮的摩擦力或夹绳机构提拉起安全钳连杆系统带动安全钳动作，将轿厢制停在导轨上。

电梯所有这些部件的安装区域由上至下分为三个部分：机房内、井道内和底坑内。

机房
中主要安装电梯电动机及曳引机，控制电梯运行的控制系统——电梯控制柜，电梯限速器；井道内主要安装电梯导轨、电梯轿厢、电梯安全钳、曳引钢丝绳、电梯对重和各层厅门；底坑内主要安装缓冲器和限速器涨绳轮。

二、有脚手架电梯安装施工工艺
1. 脚手架的搭设
电梯安装时首先需要在井道内搭设脚手架，脚手架一般搭设成“井”字形，由四根立柱支撑，每800mm 搭设横杆，脚手架前后左右都顶在墙上。

其中横杆的位置既要避开主副导轨的安装位置，又要避开厅门门头和地坎的安装位置。

在脚手架的搭设前一般都先做好脚手架搭设布置平面图在搭设后有专职安全员对脚手架的搭设
质量进行验收。

2. 井道测量放线
电梯安装人员按照电梯生产厂家的电梯井道布置图，测量土建井道尺寸。

用木板制作上下两个放线架。

在上放线架上确定了导轨的安装位置后，将上放线架用膨胀螺栓固定在井道顶端。

采用φ0.5 mm 的细钢丝下挂5kg 线坠放四根导轨线，根据井道各个方向的尺寸反复调整导轨线位置，根据各层门位置最终确定导轨安装位置。

按垂线将尺寸延伸至井道底，固定下放线架。

在线不摆动并且垂直的情况下，最终固定导轨垂线和门垂线。

3. 导轨安装
安装时，根据导轨支架的尺寸，在井道内先画出应装导轨支架
的位置，然后将导轨支架固定于墙上，并保证支架位置水平。

导轨支架安装好后，再将每段导轨编号，逐一吊装连接并在导轨支架上固定。

导轨安装后在导轨正面和侧面各放一条钢线，对导轨轨距进行粗校，再用钢线和找道尺对轨距进行精校，直至符合安装要求为止。

4. 电梯曳引机安装
在电梯导轨安装校准后，根据电梯导轨位置，在机房内对电梯曳引机进行吊装。

在确定电梯曳引机安装位置后，对曳引机进行固定。

5. 厅门安装
厅门安装时，可以根据导轨安装位置增放两条门宽控制线，其宽度与厅门宽度一致，再根据使用单位的要求确定地坎高度，地坎应高出装修地面1 ～ 2mm，地坎应安装在土建现浇的混凝土牛腿上。

地坎安装好后则可以安装门套，根据本台电梯的门套尺寸，首先固定门头，然后安装各层厅门。

门应横平竖直，各层厅门安装位置应保证垂直相同。

6. 缓冲器安装
在底坑内对缓冲器进行安装。

用螺栓将缓冲器固定在导轨底座架上，应使缓冲器固定可靠，位置依图纸安装，并使缓冲器正对缓冲器撞板。

7. 轿厢安装
在安装轿厢前，首先将对重架正确地安装在对重导轨上，用结
实的方木将对重导轨架顶起，然后在大楼的顶层对轿厢进行拼装，先安装轿厢架，再将轿底、轿顶、车厢壁板安装在轿架上，轿架壁板要保持垂直，轿底的四个角要求在一个水平面上。

最后在轿厢上安装好电梯安全钳。

8. 限速器安装
在电梯机房内，按照样板位置对电梯限速器进行安装、固定。

在底坑内按图纸安装好限速器涨绳轮。

将限速器绳安装在限速器上，并用涨绳轮涨紧。

9. 电梯钢丝绳安装
按照电梯安装要求，将钢丝绳安装好。

钢丝绳两头用巴氏合金熔铸可靠，长度余量应按规范要求预留。

10. 电气安装
控制柜按图纸安装，随行电缆安装和悬挂在控制柜下端和轿厢下端，地线应与门线、轿厢底线可靠连接。

控制柜、曳引机电源线配管进行敷设，井道内其他信号线一并敷设在线槽内，信号线按插头编号，注意插接可靠。

11. 收尾工作
最后将导轨支架固定螺栓焊死，对焊接线进行除锈刷防腐漆，确认全部部件安装符合要求后，将对重装入对重架，撤除支撑方木、盘车，使钢丝绳受力且轿厢离开支撑脚手架，拆除脚手架，进行电气调试和运行测试。

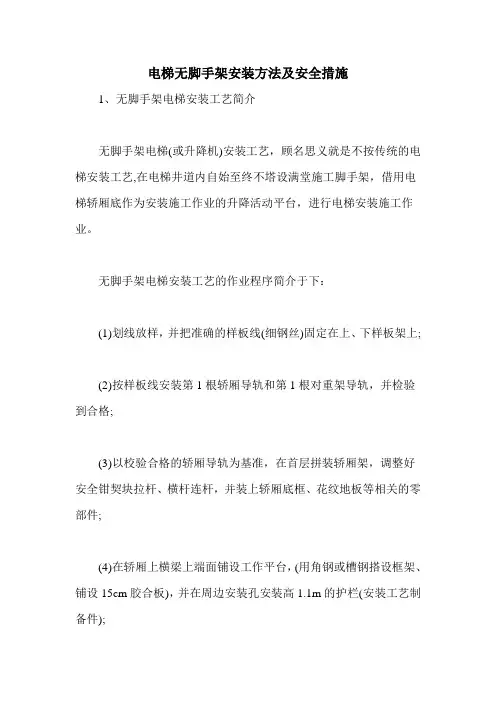

三、无脚手架电梯安装施工工艺
1. 测量放线
与有脚手架电梯安装工艺相同，根据井道尺寸和电梯安装图把准确的样板线固定在上、下样板架上。

2. 安装第一根导轨
按照样板线安装从底坑地面开始向上数的第1 根轿厢导轨和第1 根对重架导轨，并检验到合格。

3. 轿厢安装
以校验合格的轿厢导轨为基准，在大楼的首层拼装轿厢架，并安装好电梯安全钳。

调整好安全钳契块拉杆、横杆连杆，并装上轿厢底框、花纹地板等相关的零部件。

4. 工作平台安装
在轿厢上横梁上端面铺设工作平台，用角钢或槽钢搭设框架、铺设胶合板，并在周边安装孔安装高1.1m 的护栏。

5. 曳引机及限速器安装
与有脚手架电梯安装类似，在机房内按机房井道布置图安装电梯曳引机及限速器，在底坑安装限速器涨紧轮。

6. 控制柜安装
在机房内依图纸对控制柜进行安装。

7. 以校验合格的对重导轨为基准，拼装对重架，并预装上约与轿厢架自重相同的对重块
8. 电梯钢丝绳安装
先进行对重钢丝绳绳头安装。

按电梯的设计规格穿好钢丝绳，
并将对重架的绳头放到首层，安装在对重架上。

然后用手拉葫芦将制备好的对重架吊向机房，同时，边收紧对重架侧的钢丝绳，边拉下轿厢侧绳头，安装在轿厢架上，形成悬空的自平衡系统。

9. 限速器钢丝绳安装
穿好安全钳- 限速器联动钢丝绳。

调整好在涨紧轮上的紧度，再按规范调整好安全钳的活动间隙。

10. 基本控制电路连接
将曳引机接上临时的点动控制电源，即采用两个独立控制回路的双接触器回路，并增设电源开关和急停开关，且将限速器的电气开关串联接入主接触器控制回路。

11. 剩余导轨安装
点动驱动曳引机使轿厢上升。

施工作业人员站在轿厢平台上，自下而上从第2 根导轨开始，逐根安装、校验轿厢导轨和对重导轨，直至合格。

12. 对重架装入导轨
当对重架与轿厢架等高度时，将对重架就位于对重导轨内并检查对重架顶和轿厢架顶钢丝绳头连接的安全可靠性，确保安全。

13. 电梯厅门安装
与有脚手架电梯安装相似，逐层按照电梯安装工艺对电梯厅门进行安装、校准。

14. 收尾工作
井道内部件安装完毕后，将曳引机上的临时点动控制电路改换
成电梯正式的控制电路及相关的安装工序，进入电梯品质调试工作。

四、对两种电梯安装工艺的对比分析
1. 对安装施工现场条件的要求不同
对于无脚手架电梯安装这种方法，在施工现场通电是一个必要条件，在整个安装过程中，由于把电梯轿厢本身作为一个可移动工作平台，是先使轿厢移动，再利用这个平台逐个安装井道内部件，所以在电梯安装之前，施工现场应已经通电。

而对于有脚手架电梯安装方法来说，则没有这种要求。

有脚手架电梯安装是先将电梯各个部件装好之后再通电运行。

2. 电梯安装施工顺序不同
有脚手架电梯安装是先装导轨再装曳引机，最后装轿厢。

而无脚手架电梯安装则是先装轿厢，再装曳引机，最后装导轨。

有脚手架电梯安装是在大楼顶层装轿厢，而无脚手架电梯安装是在底层装轿厢。

整体安装顺序看起来一个是从上到下，一个是从下到上。

3. 电梯安装成本不同
有脚手架电梯安装要在电梯安装前先搭好脚手架，自然比无脚手架电梯安装增加了搭脚手架和拆除脚手架的费用，而无脚手架电梯安装整个都是利用电梯自身的设备，因此也更经济更有效率。

根据两种不同电梯安装工艺的特点，在施工现场应依据现场条件选择最适合的电梯安装工艺，以提高安装效率，并使安装单位经济利益最大化。

五、结束语
通过多年的实践，制定合理有效的电梯安装方案非常关键，只有根据工程项目的实际情况，进而制定适合工程项目的电梯安装施工工艺，这样才能安全地完成安装任务，有效地提高安装工效、降低安装成本、改善了工人的劳动强度。

参考文献：
[1]毛怀新.电梯与自动扶梯技术检验[m].北京：学苑出版社，2001
[2]曾国增.无脚手架电梯安装工艺安全性探究[j].安全与健康.2008.6。
