大工微机原理复习总结
微机原理复习总结资料
重要概念：1、微处理器微处理器：微处理器是一个中央处理器cpu，由算术逻辑部件ALU、累加器和寄存器组、指令指针寄存器IP（程序计数器）、段寄存器、时序和控制逻辑部件、内部总线等构成。
2、微型计算机：微型计算机由微处理器、存储器、输入/输出接口电路和系统总线组成。
微处理器是计算机系统的核心，也称CPU（中央处理器）。
3、微型计算机系统：微型计算机为主体，配上外部输入/输出设备及系统软件就构成了微型计算机系统。
微处理器，微型计算机，微型计算机系统有什么联系与区别？微处理器是微型计算机系统的核心，也称为CPU（中央处理器）。
主要完成：①从存储器中取指令，指令译码；②简单的算术逻辑运算；③在处理器和存储器或者I/O之间传送数据；④程序流向控制等。
微型计算机由微处理器、存储器、输入/输出接口电路和系统总线组成。
以微型计算机为主体，配上外部输入/输出设备及系统软件就构成了微型计算机系统。
4、8086CPU内部结构及各部分功能8086CPU内部由执行单元EU和总线接口单元BIU组成。
主要功能为：执行单元EU负责执行指令。
它由算术逻辑单元(ALU)、通用寄存器组、16 位标志寄存器(FLAGS)、EU 控制电路等组成。
EU 在工作时直接从指令流队列中取指令代码，对其译码后产生完成指令所需要的控制信息。
数据在ALU中进行运算，运算结果的特征保留在标志寄存器FLAGS 中。
总线接口单元BIU负责CPU与存储器和I／O接口之间的信息传送。
它由段寄存器、指令指针寄存器、指令队列、地址加法器以及总线控制逻辑组成。
5、8086CPU寄存器8086CPU内部包含4 组16 位寄存器，分别是通用寄存器组、指针和变址寄存器、段寄存器、指令指针和标志位寄存器。
（1）通用寄存器组包含 4 个16 位通用寄存器AX、BX、CX、DX，用以存放普通数据或地址，也有其特殊用途。
如AX（AL）用于输入输出指令、乘除法指令，BX在间接寻址中作基址寄存器，CX在串操作和循环指令中作计数器，DX用于乘除法指令等。
微机原理期末复习总结
SP/EN D7~D0 RD WR A0 . . . ICW1 ICW2 ICW3 ICW4 OCW1 (IMR) OCW2 OCW3 PR IRR
CAS0 CAS1 CAS2 ISR . IR0 . . IR7
地址 译码
CS
INTA INT
INTA INTR
第八章：串行接口8255
为什么要使用8255 串行接口芯片8255
控制字 寄存器
计数器2
3个独立的计数器:
计数初值寄存器
计数过程：
1、写入计数初值，保存在计 数初值寄存器中；
2、将计数初值装入减1计数器 开始计数；
CLK
减1计数器
OUT
输出寄存器 计数器的内部结构
3、减1计数器在CLK脉冲作用 下递减计数，直至为0时输 出OUT信号； 4、输出寄存器跟随减1计数器 变化，用于锁存输出数据。
A12～A0
第六章：接口技术
了解I/O接口电路的存在意义
解决CPU与外设信息交换时的矛盾 理解接口与端口的概念
端口：接口电路中存储单元地址
了解接口电路的三类寄存器
数据寄存器、状态寄存器、控制寄存器
掌握各种I/O传递方式及特点
程序控制下的数据传送——分为：
无条件传送
查询传送
中断传送
直接存储器存取（DMA）
数据总线、地址总线、控制总线 始终周期、总线周期、指令周期 基本时序（T1/T2/T3/T4）
最小组态下的读总线周期
0~N个
T1
CLK
IO/M A16~19
T2
T3
Tw
T4
低为存储器/高为I/O 地址 地址 地址 数据 状 态
A8~15
AD0~7 ALE RD DT/R DEN

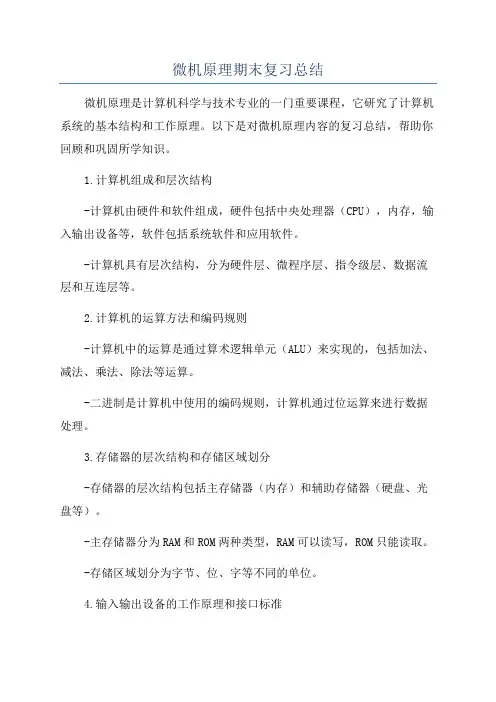

微机原理期末复习总结
微机原理期末复习总结微机原理是计算机科学与技术专业的一门重要课程，它研究了计算机系统的基本结构和工作原理。
以下是对微机原理内容的复习总结，帮助你回顾和巩固所学知识。
1.计算机组成和层次结构-计算机由硬件和软件组成，硬件包括中央处理器（CPU），内存，输入输出设备等，软件包括系统软件和应用软件。
-计算机具有层次结构，分为硬件层、微程序层、指令级层、数据流层和互连层等。
2.计算机的运算方法和编码规则-计算机中的运算是通过算术逻辑单元（ALU）来实现的，包括加法、减法、乘法、除法等运算。
-二进制是计算机中使用的编码规则，计算机通过位运算来进行数据处理。
3.存储器的层次结构和存储区域划分-存储器的层次结构包括主存储器（内存）和辅助存储器（硬盘、光盘等）。
-主存储器分为RAM和ROM两种类型，RAM可以读写，ROM只能读取。
-存储区域划分为字节、位、字等不同的单位。
4.输入输出设备的工作原理和接口标准-输入输出设备用于与计算机进行信息的输入和输出。
-输入设备包括键盘、鼠标等，输出设备包括显示器、打印机等。
-输入输出设备通过接口标准与计算机进行通信，例如串口、并口、USB等。
5.CPU的结构和工作原理-CPU由运算器、控制器和寄存器组成。
-运算器负责进行算术和逻辑运算，控制器负责指令的解码和执行，寄存器用于存储指令和数据。
-CPU的工作原理是根据指令周期进行工作，包括取指令、分析指令、执行指令等步骤。
6.指令系统和指令的执行方式-指令系统包括指令集和指令格式，指令集是CPU能够执行的指令的集合，指令格式是指令的组成形式。
-指令的执行方式有直接执行方式、间接执行方式和微程序执行方式等。
7.地址总线和数据总线-地址总线用于传递CPU发出的内存地址信号，指示要进行读写的内存单元。
-数据总线用于传递数据信息，包括读取和写入数据。
8.中断和异常的概念和处理方式-中断是计算机正常执行过程中的意外事件，例如外部设备请求、内存访问错误等。

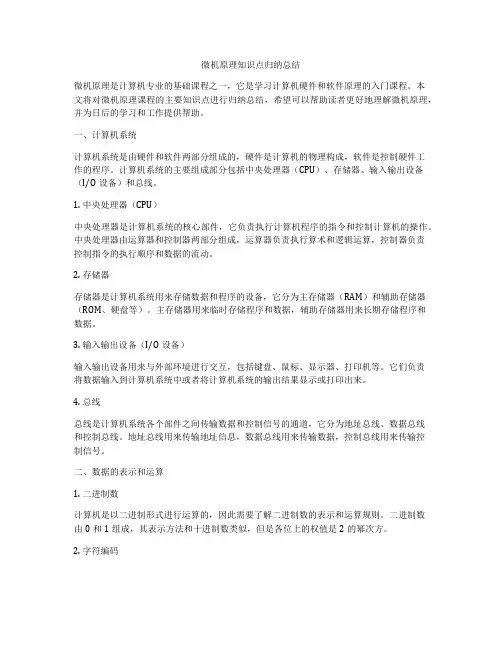

微机原理知识点归纳总结
微机原理知识点归纳总结微机原理是计算机专业的基础课程之一，它是学习计算机硬件和软件原理的入门课程。
本文将对微机原理课程的主要知识点进行归纳总结，希望可以帮助读者更好地理解微机原理，并为日后的学习和工作提供帮助。
一、计算机系统计算机系统是由硬件和软件两部分组成的，硬件是计算机的物理构成，软件是控制硬件工作的程序。
计算机系统的主要组成部分包括中央处理器（CPU）、存储器、输入输出设备（I/O设备）和总线。
1. 中央处理器（CPU）中央处理器是计算机系统的核心部件，它负责执行计算机程序的指令和控制计算机的操作。
中央处理器由运算器和控制器两部分组成，运算器负责执行算术和逻辑运算，控制器负责控制指令的执行顺序和数据的流动。
2. 存储器存储器是计算机系统用来存储数据和程序的设备，它分为主存储器（RAM）和辅助存储器（ROM、硬盘等）。
主存储器用来临时存储程序和数据，辅助存储器用来长期存储程序和数据。
3. 输入输出设备（I/O设备）输入输出设备用来与外部环境进行交互，包括键盘、鼠标、显示器、打印机等。
它们负责将数据输入到计算机系统中或者将计算机系统的输出结果显示或打印出来。
4. 总线总线是计算机系统各个部件之间传输数据和控制信号的通道，它分为地址总线、数据总线和控制总线。
地址总线用来传输地址信息，数据总线用来传输数据，控制总线用来传输控制信号。
二、数据的表示和运算1. 二进制数计算机是以二进制形式进行运算的，因此需要了解二进制数的表示和运算规则。
二进制数由0和1组成，其表示方法和十进制数类似，但是各位上的权值是2的幂次方。
2. 字符编码计算机系统中的字符是使用字符编码进行表示的，常用的字符编码包括ASCII码和Unicode。
ASCII码是美国标准信息交换码，每个字符用一个字节表示；而Unicode是一种全球字符集，包括了几乎所有国家的字符，每个字符用两个字节表示。
3. 整数表示和运算计算机系统中的整数是通过二进制补码形式进行表示和运算的。

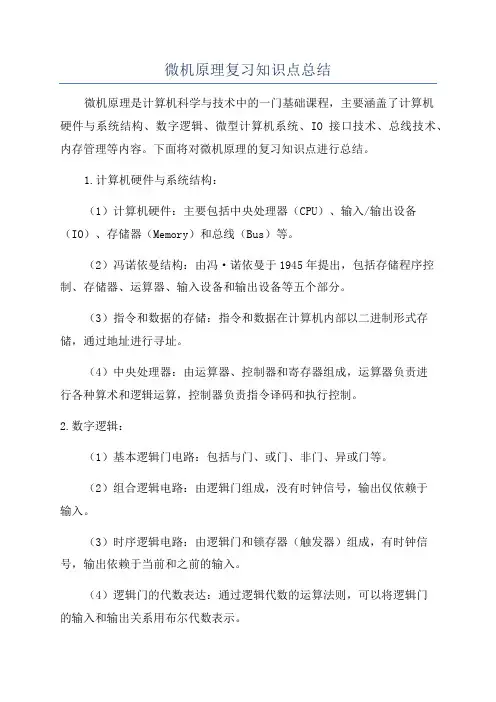

微机原理复习知识点总结
微机原理复习知识点总结微机原理是计算机科学与技术中的一门基础课程，主要涵盖了计算机硬件与系统结构、数字逻辑、微型计算机系统、IO接口技术、总线技术、内存管理等内容。
下面将对微机原理的复习知识点进行总结。
1.计算机硬件与系统结构：（1）计算机硬件：主要包括中央处理器（CPU）、输入/输出设备（IO）、存储器（Memory）和总线（Bus）等。
（2）冯诺依曼结构：由冯·诺依曼于1945年提出，包括存储程序控制、存储器、运算器、输入设备和输出设备等五个部分。
（3）指令和数据的存储：指令和数据在计算机内部以二进制形式存储，通过地址进行寻址。
（4）中央处理器：由运算器、控制器和寄存器组成，运算器负责进行各种算术和逻辑运算，控制器负责指令译码和执行控制。
2.数字逻辑：（1）基本逻辑门电路：包括与门、或门、非门、异或门等。
（2）组合逻辑电路：由逻辑门组成，没有时钟信号，输出仅依赖于输入。
（3）时序逻辑电路：由逻辑门和锁存器（触发器）组成，有时钟信号，输出依赖于当前和之前的输入。
（4）逻辑门的代数表达：通过逻辑代数的运算法则，可以将逻辑门的输入和输出关系用布尔代数表示。
3.微型计算机系统：（1）微处理器：又称中央处理器（CPU），是微机系统的核心部件，包括运算器、控制器和寄存器。
（2）存储器：分为主存储器和辅助存储器，主存储器包括RAM和ROM，辅助存储器包括磁盘、光盘等。
（3）输入/输出设备：包括键盘、鼠标、显示器、打印机等，用于与计算机进行信息输入和输出。
（4）中断与异常处理：通过中断机制来响应外部事件，异常处理用于处理非法指令或非法操作。
4.IO接口技术：（1）IO控制方式：分为程序控制和中断控制两种方式，程序控制方式需要CPU主动向IO设备发出查询命令，中断控制方式则是IO设备主动向CPU发出中断请求。
（2）IO接口：用于连接CPU与IO设备之间的接口电路，常见的接口有并行接口和串行接口。
（3）并行接口：包括并行数据总线、控制总线和状态总线，其中并行数据总线用于传输数据，控制总线用于传输控制信号，状态总线用于传输IO设备的状态信息。

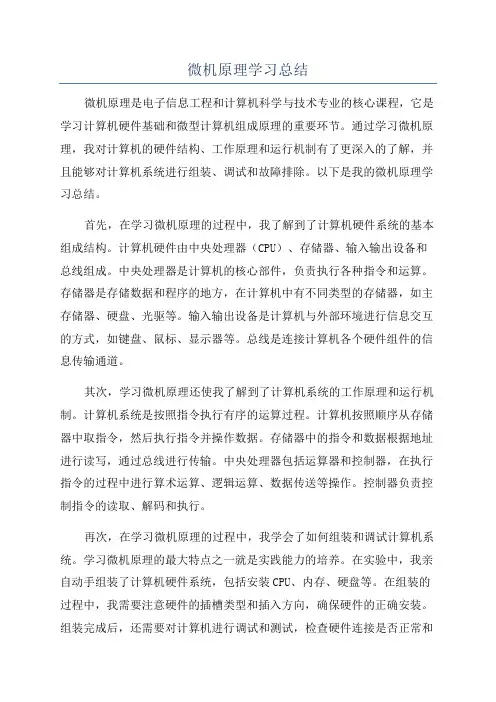

微机原理学习总结
微机原理学习总结微机原理是电子信息工程和计算机科学与技术专业的核心课程，它是学习计算机硬件基础和微型计算机组成原理的重要环节。
通过学习微机原理，我对计算机的硬件结构、工作原理和运行机制有了更深入的了解，并且能够对计算机系统进行组装、调试和故障排除。
以下是我的微机原理学习总结。
首先，在学习微机原理的过程中，我了解到了计算机硬件系统的基本组成结构。
计算机硬件由中央处理器（CPU）、存储器、输入输出设备和总线组成。
中央处理器是计算机的核心部件，负责执行各种指令和运算。
存储器是存储数据和程序的地方，在计算机中有不同类型的存储器，如主存储器、硬盘、光驱等。
输入输出设备是计算机与外部环境进行信息交互的方式，如键盘、鼠标、显示器等。
总线是连接计算机各个硬件组件的信息传输通道。
其次，学习微机原理还使我了解到了计算机系统的工作原理和运行机制。
计算机系统是按照指令执行有序的运算过程。
计算机按照顺序从存储器中取指令，然后执行指令并操作数据。
存储器中的指令和数据根据地址进行读写，通过总线进行传输。
中央处理器包括运算器和控制器，在执行指令的过程中进行算术运算、逻辑运算、数据传送等操作。
控制器负责控制指令的读取、解码和执行。
再次，在学习微机原理的过程中，我学会了如何组装和调试计算机系统。
学习微机原理的最大特点之一就是实践能力的培养。
在实验中，我亲自动手组装了计算机硬件系统，包括安装CPU、内存、硬盘等。
在组装的过程中，我需要注意硬件的插槽类型和插入方向，确保硬件的正确安装。
组装完成后，还需要对计算机进行调试和测试，检查硬件连接是否正常和操作系统是否能够正常启动。
通过这一过程，我对计算机硬件的结构和工作原理有了更深入的认识。
最后，学习微机原理也使我掌握了一些常见的计算机故障排除方法。
在实践中，我遇到过一些故障问题，如启动时无法进入操作系统、硬盘存储问题等。
通过仔细检查硬件连接和配置，我成功解决了这些问题。
在排除故障过程中，我还学会了一些常用的故障排除工具和技巧，如电子五项分析仪、线路图分析等。
微机原理期末总结
微机原理期末总结微机原理是计算机科学与技术专业中的一门基础课程，它是计算机科学与技术专业学生进一步了解计算机的内部结构、原理和工作过程的基础。
本学期我学习了这门课程，通过学习，我对计算机的原理有了更深入的了解，也对计算机的运行过程和内部结构有了更为清晰的认识。
在本学期的学习中，我们主要学习了如下几个方面的内容：计算机的数制转换、运算器、存储器、控制器以及计算机的输入输出等。
以下是我对这些内容的总结和理解：首先，计算机的数制转换是计算机科学与技术专业学生必须掌握的基础知识。
在学习中，我们学习了二进制、八进制、十进制和十六进制之间的相互转换，掌握了不同进制数的表示方法和运算规则。
数制转换是计算机中数据表示的基础，深入理解数制转换对于我们后续学习计算机内部结构和工作原理非常重要。
其次，我们学习了运算器的原理和结构。
运算器是计算机中的重要组成部分，负责数学运算和逻辑运算。
通过学习，我们了解了运算器的各个部分的功能和工作原理，如算术逻辑单元(ALU)、寄存器等。
同时，我们也学习了运算器的运算规则、运算速度和运算精度等重要概念。
接下来，我们学习了存储器的原理和结构。
存储器是计算机中的重要组成部分，它负责存储程序和数据。
在学习中，我们了解了存储器的各个部分的功能和工作原理，如随机存储器(RAM)、只读存储器(ROM)等。
我们也学习了存储器的存取周期、存储容量和存储层次等重要概念，这对于提高存储器的工作效率和容量非常重要。
然后，我们学习了控制器的原理和结构。
控制器是计算机中的重要组成部分，它负责指挥和控制计算机的各个部件的工作。
在学习中，我们了解了控制器的工作原理，掌握了指令的执行过程和时序规则。
此外，我们还学习了控制器的寄存器、状态位和指令格式等重要概念，这对于理解和设计计算机的指令系统非常重要。
最后，我们学习了计算机的输入输出。
输入输出是计算机与外部世界交互的方式，它涉及到计算机接口的设计与实现。
在学习中，我们了解了输入输出设备的种类和特点，掌握了输入输出接口的工作原理和设计方法。
微机原理复习知识点总结
微机原理复习知识点总结一、微机原理概述微机原理是计算机科学与技术专业的基础课程之一，是培养学生对计算机硬件体系结构和工作原理的理解和掌握的核心课程。
本文将从微机系统概念、基本组成部分、系统总线、存储器等方面进行总结复习。
二、微机系统概念及基本组成部分1.微机系统概念：微机系统由计算机硬件和软件组成，是由中央处理器(CPU)、存储器、输入/输出设备和系统总线等基本组成部分组成的。
2.中央处理器(CPU)：中央处理器是计算机的大脑，负责执行计算机指令。
它包括运算器和控制器两部分，运算器负责执行算术逻辑运算，控制器负责指令的解析和执行控制。
3.存储器：存储器是用于存储数据和指令的设备，按存储介质可分为内存和外存。
内存按读写方式可分为RAM和ROM两类，外存一般指硬盘。
4.输入/输出设备：输入设备用于将外部数据传输到计算机，如键盘、鼠标等；输出设备将计算机处理后的数据输出到外部设备，如显示器、打印机等。
5.系统总线：系统总线是微机系统中各个组成部分之间传输数据和控制信息的公共通信线路，包括数据总线、地址总线和控制总线。
三、系统总线1.数据总线：数据总线用于传输数据和指令，一般有8位、16位、32位等不同位数，位数越大，数据传输速度越快。
2.地址总线：地址总线用于传输内存地址和外设地址，决定了计算机的寻址能力，位数决定了最大寻址空间。
3.控制总线：控制总线用于传输控制信号，包括读写控制、时序控制、中断控制等，用来控制计算机的工作状态。
四、存储器1.RAM(随机存取存储器)：RAM是一种易失性存储器，读写速度快，存储内容能被随机读取和写入。
分为静态RAM(SRAM)和动态RAM(DRAM)两类。
2.ROM(只读存储器)：ROM是一种非易失性存储器，只能读取，不能写入。
包括只读存储器(ROM)、可编程只读存储器(PROM)、可擦写只读存储器(EPROM)和电可擦写只读存储器(EEPROM)等。
3. Cache(高速缓存)：Cache是位于CPU和内存之间的高速缓存存储器，用来存储CPU频繁访问的数据和指令，以提高计算机的运行速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A．3BB00H；B. 3A701400H；C．4E70H；D. 3A724H；
6.一个4字节信息135790ABH存放在存储器中(如图所示)，该信息在存储器中的存放地址为D。
第一章计算机基础知识
本章的主要内容为不同进位计数制计数方法、不同进位制数之间相互转换的方法、数和字符在计算机中的表示方法、简单的算术运算以及计算机系统的组成。下边将本章的知识点作了归类，图1为本章的知识要点图，图1.2为计算机系统组成的示意图。
1.微机基本结构是什么？微处理器、微型计算机、微型计算机系统有何区别？
1.单项选择题
(1)微处理器的主要组成部件是（）
A.运算器、存储器和内部总线；B.运算器、控制器和存储器；C.存储器接口、I/O接口和运算器；D.运算器、控制器和寄存器
答案：D
(2)下列指令中，CPU对其执行能够产生控制信号M/IO=0和RD=0的是（）
A. MOV [50H],ALB. MOVAL, [50H] C. OUT 10H,ALD.IN AL,10H
A.取指令操作;B.从外设输入数据;C.向存储器写数据;D.从存储器读数据
二.填空题
(1) 8086微处理器中，如果相应的寄存器的内容如下：
AX=0000H，BX=0000H，CX=0000H，DX=0000H，SP=FFEEH，BP=0000H，
SI=0000H，DI=0000H，DS=0ADDH，ES=0ADDH，SS=0ADDH，CS=0.转移
答案：B
(6)指令：MOV DX,[BX+DI+1200H]中的寻址方式为
A.源操作数：寄存器寻址，目的操作数：相对基址变址寻址
B.源操作数：相对基址变址寻址，目的操作数：寄存器寻址
C.相对基址变址寻址
D.寄存器寻址
答案：B
(7)设TABLE是一个已定义的变量名，指令“MOV AX,TABLE”中源操作数的寻址方式为。
C．通用寄存器组和总线接口单元；D.以上都对；
3.在8086/8088系统下，对当前用户程序的堆栈进行访问，其逻辑地址是由
B提供的。
A.SS与BX；B. SS与SP；C．CS与SP；D. DS与BP；
4. IP寄存器的用途是C。
A．指向下一个存储单元；B.指向下一个要读写的数据；
C．指向下一条要执行的指令；D.指向下一个堆栈；
A.立即寻址B.寄存器间接寻址C.寄存器寻址D.直接寻址
答案：D
(8)设AX=3A6FH，CL=4。若要AX=0F3A6H，应执行指令。
A.SHR AX,CL B.ROR AX,CL C.RCR AX,CL D.SAR AX,CL
选择题
1.通用寄存器是B部件
A．在CPU之外存储指令的；B.在CPU之内暂存数据及地址的；
C．在CPU之外存储数据及地址的；D.在CPU之内存储指令的；
2.无论8086CPU还是目前更高档的微处理器其内部原理结构中共同具有的基本部件是D。
A．算术逻辑运算单元(ALU)；B.指令指针寄存器和标志寄存器；
（3）8086CPU的RD引脚上是逻辑0意味着读操作，WR引脚信号指示了8086CPU的写操作。8086CPU的地址总线采用总线（或分时）复用技术。
第三章8086的指令系统
本章重点是8086CPU指令的寻址方式，每条指令的格式、功能及标志的影响；同时还涉及到存储器单元的物理地址计算、标志位填写和堆栈操作。下图为本章知识结构图。
微处理器主要指CPU；微型计算机包括主机和外设，其中主机包括微处理器，主要针对硬件部分；微型计算机系统包括微型计算机和软件系统，能够独立运行。
2.用二进制补码表示-41、+74、－112？
-41 = (11010111)2+74 = (01001010)2-112 = ( 10010000 )2
3.数值转换：114.175= ( )2=( )16
A．1A00：2057H；B. 1A00：2056H；C．1A00：2055H；D. 1A00：2054H；
7. 8086CPU的数据寄存器中的寄存器A在实际使用中经常被用作累加器。
A. AX；B. BX；C．CX；D. DX；
8. 8086 CPU在最小模式下M/IO高电平且RD低电平的可能操作为A,D。
答案：D
(3) 8086CPU组成的PC机数据线分别是（）
A. 8条单向线B. 16条单向线C. 8条双向线D. 16条双向线
答案：D
(4)可用作简单输入接口的电路是（）
A.译码器B.锁存器C.三态缓冲器D转换器
答案：C
(5)当微型计算机执行“MOV BX,[2000H]”指令时，实质上是CPU对内部存储器进行操作。
11001.101B= ( )16= ( )10
数值转换：114.175= (0111 0010. 0011) 2=(72.3)16（近似值）
11001.101B= (19.A)16= (25.625)10
第二章8086微处理器
本章要从应用角度上理解8086CPU的内部组成、编程结构、引脚信号功能、最小工作模式的系统配置、8086的存储器组织、基本时序等概念。下面这一章知识的结构图。
由此可见此时的代码段首地址为0AED0H，数据段首地址为0ADD0H，堆栈段首地址为1ADBEH。
（2）根据8086CPU最小工作模式系统构成可知：8086CPU工作在最小系统模式时MN/MX应接+5V；锁存器（74LS373或8282）输出端上的信号线是20位的地址总线；总线驱动器（74LS245或8286）输出端上的信号线是16位的数据总线。
