制图员初级理论知识试卷2
试卷编号： 07GL11000000-30102060050002 第 1 页 共 6 页职业技能鉴定国家题库制图员初级理论知识试卷注 意 事 项1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分80分。
)1. 道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A 、国家法律B 、宪法C 、社会舆论D 、党的领导2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。
A 、职工和家庭B 、社会失业率C 、各行业集团与社会D 、工作和学习 3. 下列等式正确的是( )。
A 、1张A2幅面图纸=2张A1幅面图纸B 、1张A4幅面图纸=2张A3幅面图纸C 、2张A2幅面图纸=1张A0幅面图纸D 、2张A1幅面图纸=1张A2幅面图纸 4. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。
A 、图框格式B 、图纸幅面C 、标题栏D 、图框线 5. 下列叙述正确的是( )。
A 、图框格式分为不留装订边和留有装订边两种B 、图框格式分为横装和竖装两种C 、图框格式分为有加长边和无加长边两种D 、图框格式分为粗实线和细实线两种6. 关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。
A 、配置在任意位置B 、配置在右下角C 、配置在左下角D 、配置在图中央 7. 2：1是( )比例。
A 、放大B 、缩小C 、优先选用D 、尽量不用 8. 制图国家标准规定，字体的号数，即字体的高度。
单位为( )米。
A 、分B 、厘C 、毫D 、微9. 某图纸上字体的宽度为5/2mm ，则该图纸是选用的( )号字体。
A 、3B 、5C 、7D 、9 10. 图纸中斜体字字头向右倾斜，与( )成75°角。
A 、竖直方向B 、水平基准线C 、图纸左端D 、图框右侧 11. 在机械图样中，粗线与细线的宽度比大约为( )。
A 、4：1B 、3：1C 、2：1D 、1：1 12. 目前，在( )中仍采用GB4457.4-84中规定的8种线型。
A 、机械图样B 、所有图样C 、技术制图D 、建筑制图 13. 机械图样中，表示( )采用粗实线线型。
A 、对称中心线B 、断裂边界线C 、可见轮廓线D 、不可见轮廓线 14. 下列叙述正确的是( )。
A 、剖面线用粗实线表示B 、剖面线用细实线表示C 、剖面线用虚线表示D 、剖面线用波浪线表示 15. 在机械图样中，细点画线一般用于表示轴线、( )、轨迹线和节圆及节线。
A 、对称中心线B 、可见轮廓线C 、断裂边界线D 、可见过渡线 16. 两虚线相交时，应使( )相交。
A 、线段与线段B 、间隙与间隙C 、线段与间隙D 、间隙与线段 17. 物体上的每一尺寸，一般只标注( )，并应注在反映该结构最清晰的图形上。
A 、一次 B 、二次 C 、三次 D 、四次 18. 图样上标注的尺寸，一般应由尺寸界线、( )、尺寸数字组成。
A 、尺寸线 B 、尺寸箭头C 、尺寸箭头及其终端D 、尺寸线及其终端 19. 尺寸线终端形式有箭头和( )两种形式。
A 、圆点B 、圆圈C 、直线D 、斜线 20. 下列叙述错误的是( )。
A 、图形的轮廓线可作尺寸界线B 、图形的轴线可作尺寸界线C 、图形的剖面线可作尺寸界线D 、图形的对称中心线可作尺寸界线 21. 当标注( )尺寸时，尺寸线必须与所注的线段平行。
A 、角度B 、线性C 、直径D 、半径 22. 标注圆的直径尺寸时，一般尺寸线应通过圆心，( )指到圆弧上。
A 、尺寸线B 、尺寸界线C 、尺寸数字D 、尺寸箭头 23. 对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。
A 、尺寸线B 、尺寸界线C 、尺寸箭头D 、尺寸数字 24. 对球面标注尺寸时，一般应在φ或R 前加注“( )”。
A 、SB 、球C 、φD 、R 25. 绘图铅笔中的2H 铅笔通常用于( )。
A 、画底稿B 、画虚线、细实线C 、加深粗实线D 、写汉字或字母 26. 使用丁字尺画水平线时，应使尺头内侧紧靠( )左边上下移动。
A 、尺身B 、桌面C 、图纸D 、图板27. ( )尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用三角板的另外两边画出垂直线或倾斜线。
A 、比例尺B 、丁字尺C 、曲线板D 、三角板 28. 使用( )画圆时，应尽可能使钢针和铅芯垂直于纸面。
A 、分规B 、圆规C 、三角板D 、曲线板 29. ( )使用铅芯的硬度规格要比画直线的铅芯软一级。
考 生 答 题 不 准超过此 线A、分规B、圆规C、绘图笔D、绘图机30. 中心投影法是投射线()的投影法。
A、相互平行B、汇交一点C、相互垂直D、相互倾斜31. 平行投影法中的投射线与投影面相()时，称为正投影法。
A、倾斜B、垂直C、平行D、相交32. 图形输出设备有打印机、()、显示器等。
A、数字化仪B、扫描仪C、绘图机D、软盘33. 零件图中不需要()。
A、表达零件的内外结构B、注明零件上重要尺寸的尺寸公差C、表示零件在机器中的作用D、指出零件所用的材料34. 零件按结构特点可分为()。
A、轴套类、盘盖类、叉架类、箱壳类和薄板类B、标准件和非标准件C、焊接件、铸造件、机加工件D、一般类、精密类和航空类35. 一张完整的装配图应包括一组视图、必要的尺寸、技术要求、()和标题栏以及明细表。
A、标准件的代号B、零部件的序号C、焊接件的符号D、连接件的编号36. 劳动合同是()与用人单位确定劳动关系、明确双方权利和义务的协议。
A、政府B、劳动部门C、用人单位D、劳动者37. ()一般包括计时工资、计件工资、奖金、津贴和补贴、延长工作时间的工资报酬及特殊情况下支付的工资。
A、岗位津贴B、劳动收入C、工资D、劳动报酬38. 描图的常用工具有()、圆规、曲线板、三角板、刀片等。
A、铅笔B、钢笔C、鸭嘴笔D、曲线笔39. 描图的()为：描中心线、轴线、细实线的圆或圆弧及虚线的圆或圆弧、细实线、波浪线、粗实线的圆或圆弧、粗实线、各种符号、箭头、书写各种数字和汉字、仔细校对检查。
A、基本要求B、一般程序C、工作方法D、经验总结40. 直线的描绘原则是由上至下、由左至右、()。
A、先画竖线、后画横线B、先画横线、后画竖线C、由竖至横D、不分横竖41. 修图中常用的方法有：刀片刮图法、切除修补法、擦墨灵除墨线法、()除墨线法。
A、化学溶液B、普通溶液C、清水溶液D、固体溶液42. 描()时应用加长杆，使用加长杆时应左手握针尖，右手握笔头，慢慢转动圆规。
A、大圆B、小圆C、同心圆D、多个圆43. ()的加墨量一般距笔尖4~5毫米为宜。
A、鸭嘴笔B、绘图笔C、沾水笔D、签字笔44. 用鸭嘴笔()时，笔杆向画线前进方向倾斜30o左右，并使笔的运动位于图纸的垂直面内。
A、描直线B、描圆弧C、描字体D、描图纸45. 针管笔由塑料笔杆、笔尖、圆规插脚套及()等部分组成。
A、笔套B、笔帽C、笔盒D、笔身46. 描图纸上出现错画线和墨渍时，应待墨水完全晾干后，再()即可。
A、用清水轻轻冲去B、用白纸盖上C、用刀片轻轻刮去D、用白粉涂上47. 若1∶5是一直线(或一平面)对另一直线(或平面)的倾斜程度，那么两直线(或平面)间夹角的正切值是(。
A、0.1B、0.2C、0.3D、0.448. ()的底圆直径与顶圆直径之差与圆锥台高度之比即为锥度。
A、圆柱B、正圆锥C、正圆锥台D、斜圆锥49. 若一斜面的斜度表示为∠1∶4，其中() 是斜度的符号。
A、∠1∶4B、∠C、1∶4D、∶50. 以下符号中，锥度的符号是()。
A、1∶4B、∠C、D 、1∶451. 圆内接正六边形作图可以用()完成。
A、曲线板B、45o三角板C、直尺D、60o三角板52. 用圆弧连接两已知直线和圆弧的种类包括()。
A、外连接已知直线和圆弧B、内连接已知直线与圆弧C、内连接已知直线与圆弧和外连接已知直线和圆弧D、内外连接已知直线和圆弧53. 用半径为R的圆弧连接两已知非正交直线，圆心的求法是分别做与两已知直线距离为R的平行线，其交点即为()。
A、连接圆弧的切点B、连接圆弧的起点C、连接圆弧的终点D、连接圆弧的圆心54. 用半径为R的圆弧连接两已知正交直线，以两直线的交点为圆心，以R为半径画圆弧，圆弧与两直线的交点即为连接圆弧的()。
A、交点B、连接点C、原点D、圆心55. 用计算机绘图时，生成多个矩形和环形排列的实体是()过程。
A、镜像B、阵列C、复制D、移动56. 已知两圆弧的圆心和半径分别是O1、R1和O2、R2，连接圆弧半径为R，与已知圆弧外切时，圆心的求法是分别以O1、O2为圆心，以( )为半径画圆弧，所得交点即为连接圆弧的圆心。
A、R、RB、R1、R2C、R1＋R、R2＋RD、R1－R、R2－R57. 已知两圆弧的圆心和半径分别是O1、R1和O2、R2，连接圆弧半径为R，与已知圆弧内切时，圆心的求法是分别以O1、O2为圆心，以R－R1、R－R2为半径画圆弧，所得交点即为( )的圆心。
A、连接圆弧B、已知圆弧C、内切圆弧D、外切圆弧58. 平面图形中的尺寸类型，圆的直径尺寸属于()。
A、总体尺寸B、定位尺寸C、定形尺寸D、外形尺寸59. 平面图形中，定位和定形尺寸都齐全的线段为()。
A、中间线段B、未知线段C、已知线段D、连接线段60. 平面图形的作图步骤是，画基准线，画()，画中间线段，画连接线段。
A、未知线段B、已知线段C、连接线段D、非连接线段61. 三投影面体系中正投影面简称()。
A、侧面B、正面C、投影面D、水平面62. 三投影面体系中代号V表示()。
A、正投影面B、水平投影面C、侧投影面D、水平面考生答题不准超过此线地区姓名单位名称准考证号试卷编号： 07GL11000000-30102060050002 第2 页共6 页试卷编号： 07GL11000000-30102060050002 第 3 页 共 6 页63. 三投影面展开时水平投影面的旋转是V 面不动，H 面向下旋转( )与V 面重合。
A 、45° B 、60° C 、90° D 、30° 64. 三投影面展开时侧投影面的旋转是V 面不动，W 面向右旋转90°与( )面重合。
初级制图员试卷(2)
初级制图员试卷（2）基本信息：[矩阵文本题] *1. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。
[单选题] *A、职工和家庭B、社会失业率C、各行业集团与社会(正确答案)D、工作和学习2. ( )就是要顾全大局，要有团队精神。
[单选题] *A、爱岗敬业B、注重信誉C、团结协作(正确答案)D、积极进取3. 制图国家标准规定，图纸优先选用的( )代号为5种。
[单选题] *A、基本幅面(正确答案)B、图框格式C、图线线型D、字体高度4. 某一产品的图样，有一部分图纸的图框为留有装订边，有一部分图纸的图框为不留装订边，这种做法是( )。
[单选题] *A、正确的B、错误的(正确答案)C、无所谓D、允许的5. 2:1是( )比例。
[单选题] *A、放大(正确答案)B、缩小C、优先选用D、尽量不用6. 图纸中字体的( )一般为字体高度的倍。
[单选题] *A、宽度(正确答案)B、高度C、角度D、斜度7. 在某张机械图样中，粗线的宽度为1mm，则细线的宽度应为约( )mm。
[单选题] *A、1.00B、0.75C、0.50D、0.25(正确答案)8. 下列叙述正确的是( )。
[单选题] *A、粗实线表示断裂边界线B、粗实线表示可见轮廓线(正确答案)C、粗实线表示特殊要求线D、粗实线表示假想轮廓线9. 机械图样中，表示不可见轮廓线采用( )线型。
[单选题] *A、粗实线B、细实线C、虚线(正确答案)D、波浪线10. ( )与其他图线相交时，应在线段处相交，而不应在间隙处相交。
[单选题] *A、粗实线、细实线B、虚线、点画线(正确答案)C、波浪线、双折线D、边框线、轮廓线11. 图样上标注的尺寸，一般应由尺寸界线、尺寸线及其终端、尺寸数字( )组成。
[单选题] *A、三原则B、三视图C、三要素(正确答案)D、三尺寸12. 图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把( )断开。
制图员试题(附答案)
制图员试题（附答案）一、单选题（共100题，每题1分，共100分）1.相贯线上表示极限范围的点或转向线上的点，常称为( )。
A、相交点B、一般点C、相贯点D、特殊点正确答案：D2.绘制图样时，应采用机械制图国家标准规定的( )种图线。
A、9B、8C、10D、7正确答案：A3.不使用量具和仪器，徒手目测( )称为徒手绘图。
A、绘制图样B、复制图样C、剪贴图样D、临摹图样正确答案：A4.对于孔，A ～ H的基本偏差是( )。
A、EIB、ESC、eiD、es正确答案：A5.在斜轴测投影中，投影线与( )是倾斜的。
A、轴测投影面B、坐标轴C、画面D、物体正确答案：A6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。
A、直线C、椭圆D、圆正确答案：A7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。
A、倾斜相交B、平行于C、垂直于D、通过正确答案：C8.机件向不平行于基本投影面投影所得的视件( )的实形。
A、一大部分B、一小部分C、某一部分D、倾斜部分正确答案：D9.在正等轴测投影中，三个轴向伸缩系数( )。
A、不同B、两个相同C、任意D、相同正确答案：D10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。
A、一B、三C、二D、四正确答案：A11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。
A、技术要求B、标题栏C、明细表正确答案：B12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。
A、直径小的轴线B、直径大的轴线C、直径大的转向线D、直径小的转向线正确答案：B13.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、列表栏D、标题栏正确答案：D14.一次换面中，新投影面的设立必须与某一( )垂直。
A、基本投影面B、新投影面C、垂直投影面D、斜投影面正确答案：A15.求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。
初级 制图 试题 汇总

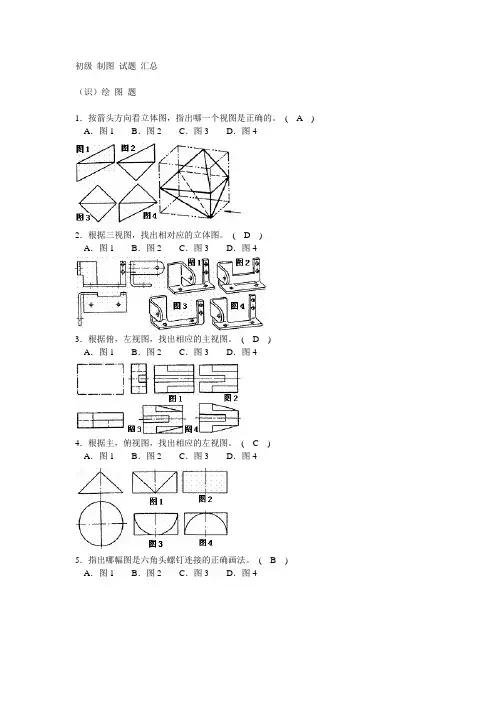

初级制图试题汇总（识）绘图题1．按箭头方向看立体图，指出哪一个视图是正确的。
( A ) A．图1 B．图2 C．图3 D．图42．根据三视图，找出相对应的立体图。
( D )A．图1 B．图2 C．图3 D．图43．根据俯，左视图，找出相应的主视图。
( D )A．图1 B．图2 C．图3 D．图44．根据主，俯视图，找出相应的左视图。
( C )A．图1 B．图2 C．图3 D．图45．指出哪幅图是六角头螺钉连接的正确画法。
( B ) A．图1 B．图2 C．图3 D．图46．根据主，俯视图，找出相应的左视图。
( C ) A．图1 B．图2 C．图3 D．图47．指出立体图上所示位置的剖视图。
( D )A．图1 B．图2 C．图3 D．图48．根据主，俯视图，找出相应的左视图。
( B ) A．图1 B．图2 C．图3 D．图49．在给出的图中，哪幅图符合齿轮画法要求。
( A ) A．图1 B．图2 C．图3 D．图410．图中标注1的部分应填入哪一种形位公差符号。
( B )A．图1 B．图2 C．图3 D．图411．与标准件相配合时应选用。
( C )A．基孔制B．基轴制C．以标准件为准的基准制D．以配合件为准的基准制12．按箭头方向看立体图，指出哪一个视图是正确的。
( A )A．图1 B．图2 C．图3 D．图413．根据主，俯视图，选择正确的左视图。
( D )A．图1 B．图2 C．图3 D．图414．关于右图中形位公差的符号, 哪一种说法是正确的。
( D )A．圆柱体φ22的轴线，必须包含在一个直径为0.02 的柱体之中B．φ22 的圆度必须包含在两个圆之间，而这两个圆的直径公差不大于0.0C．φ22 的圆柱度必须包含在两个圆柱体之间，这两个圆柱体的直径公差不大于0.0 D．被测圆柱体的两端面对φ22 轴的端面圆跳动公差不大于0.0215．根据主，左视图及立体图，选择正确的俯视图。
( B )A．图1 B．图2 C．图3 D．图416．根据主，左视图及立体图，选择正确的俯视图。
制图员试题(附答案)
制图员试题（附答案）一、判断题（共90题，每题1分，共90分）1、( )过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
A、正确B、错误正确答案：B2、( )带传动中，弹性滑动是摩擦型带传动的固有特性，其无法避免。
A、正确B、错误正确答案：A3、( )螺旋机构的主要优点是：摩擦损失小，传动效率高。
A、正确B、错误正确答案：B4、( )盘盖类零件一般没有形位公差要求。
A、正确B、错误正确答案：B5、( )绘图的校对方法有：直接对照法、滚动对照法、灯箱透视法。
A、正确B、错误正确答案：B6、( )平键联接中键的两侧面是工作面。
A、正确B、错误正确答案：A7、( )在轴测图上作剖切，一般情况下作1/4剖切。
A、正确B、错误正确答案：A8、( )依据运动副元素之特性，运动副分为低副及高副。
A、正确B、错误正确答案：A9、( )轴测图尺寸标注可按三视图方法标注。
A、正确B、错误正确答案：B10、( )形位公差是指零件的形状和位置误差所允许的最大变动量。
A、正确B、错误正确答案：A11、( )用半径为R的圆弧外连接两已知圆弧和直线，已知圆弧的半径为R1，圆心的求法是做与已知直线距离R的平行线，以已知圆弧的圆心为圆心，以R1+R为半径画圆弧，圆弧与平行线的交点即为连接圆弧的圆心。
A、正确B、错误正确答案：A12、( )轮系传动中，各齿轮的几何轴线均是固定的，则这种轮系称为周转轮系。
A、正确B、错误正确答案：B13、( )目标(工具点)捕捉，就是用鼠标对坐标点进行搜索和锁定。
A、正确B、错误正确答案：B14、( )带传动一般用于两轮中心距较小的场合。
A、正确B、错误正确答案：B15、( )比例是指实物与其图形相应要素的线性尺寸之比。
A、正确B、错误正确答案：B16、( )斜齿轮传动承载能力大，在高速大功率的传动中广泛应用。
A、正确正确答案：A17、( )绘制零件草图时，徒手画出各主要视图的基准线，确定各视图的位置。
制图员(机械)初级操作技能复习题(手工绘图部分)
一、补画视图：试题1、全剖视图图2-1-2-2画成全剖视图试题2、断面图图2-1-3-1移出断面并作正确标注试题3、断面图图2-1-3-2移出断面试题4、画出第三视图二、看图回答问题：试题1、读"传动轴"零件图a) 在适当位置画出A向局部视图及B-B断面图。
b) 在图中指引标出长度及经向尺寸基准。
c) 表面粗糙度共有级，其中最糙表面的Ra值为。
尺寸Ø22d6标注中，字母“d”表示基本偏差代号，“d6”表示公差带代号，“6”表示公差等级。
d) 该零件图选用的绘图比例为。
图2-2-1-2 传动轴零件图试题2、读"阀盖"零件图a) 在适当位置画出右视图。
b) 在图中引出标注长、宽、高三个方向的主要尺寸基准。
c) 表面粗糙度共有 级，其中最糙表面的Ra 值为 。
d) 图中具有公差要求的尺寸有 处，其尺寸Ø22H9中,”H9”为 代号。
e) 主视图采用的是 剖视图。
图2-2-2-7 阀盖零件图试题3、读"轴"零件图a) 在适当位置画出B-B 断面图及C 向局部视图。
b) 在图中指引标出长度及经向尺寸基准。
c) 表面粗糙度共有 级，符号表示 。
尺寸Ø28js6的标注中，其中“Ø28”称 尺寸。
符号“js6”表示 ，“js ”表示 。
d) 该零件采用的材料名称为 。
451:1试题六12.53.21.61.6AA6.36.3图2-2-1-6 轴零件图试题4、读"套筒"零件图评分人：年月日核分人：年月日三、画正等轴测图试题1、按图中尺寸抄画轴测图图2-3-2-10 按图中尺寸抄画轴测图试题2、按图中尺寸抄画轴测图图2-3-1-7 按图中尺寸抄画轴测图试题3、按图中尺寸抄画轴测图图2-3-2-8 按图中尺寸抄画轴测图试题4、按图中尺寸抄画轴测图四、补画螺纹：试题1、完成内螺纹图2-4-2-5 内螺纹的规定画法和标注方法试题2、完成外螺纹图2-4-1-2 外螺纹的规定画法和标注方法试题3、完成外螺纹图2-4-1-3 外螺纹的规定画法和标注方法试题4、螺纹旋合画法。
制图员理论知识试题精选（初级）
制图员理论知识试题精选一、单项选择一、单项选择((选择一个正确的答案，将相应的字母填入题内的括号中。
选择一个正确的答案，将相应的字母填入题内的括号中。
) )1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。
的总和。
A 、法律法规、法律法规B 、行为规范、行为规范C 、宪法、宪法D 、人生观、人生观2. 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。
的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。
A 、社会分工、社会分工B 、经济活动、经济活动C 、人才分类、人才分类D 、生产加工、生产加工3. 职业道德是制图员自我完善的( )。
A 、重要条件、重要条件B 、充分条件、充分条件C 、先决条件、先决条件D 、必要条件、必要条件4. 制图国家标准规定，图纸优先选用的基本幅面代号为( )种。
种。
A 、3 B 、4 C 、5D 、6 5. 制图国家标准规定，必要时图纸幅面尺寸可以沿( )边加长。
边加长。
A 、长、长B 、短、短C 、斜、斜D 、各、各6. 制图国家标准规定，图纸的标题栏( )配置在图框的右下角位置。
配置在图框的右下角位置。
A 、不得、不得B 、不必、不必C 、必须、必须D 、可以、可以7. 下列叙述正确的是( )。
A 、1：2是放大比例是放大比例B 、1：2是缩小比例是缩小比例C 、1：2是优先选用比例是优先选用比例D 、1：2是原值比例是原值比例8. 在( )同一图样中，粗线的宽度为b ，细线的宽度应为b/4。
A 、技术制图、技术制图B 、建筑制图、建筑制图C 、机械制图、机械制图D 、美术绘图、美术绘图9. 目前，在( )中仍采用GB4457.4-84中规定的8种线型。
种线型。
A 、机械图样、机械图样 B 、所有图样、所有图样 C 、技术制图、技术制图 D 、建筑制图、建筑制图10. 下列叙述错误的是( )。
A 、不可见过渡线用虚线表示、不可见过渡线用虚线表示B 、可见过渡线用粗实线表示、可见过渡线用粗实线表示C 、可见轮廓线用细实线表示、可见轮廓线用细实线表示D 、可见轮廓线用粗实线表示、可见轮廓线用粗实线表示11. 下列叙述正确的是( )。
制图员试题库
制图员试题库一、单选题（共100题，每题1分，共100分）1.( )系统中，查询操作对产品树中的数据信息进行查询。
A、文件管理B、产品管理C、图纸管理D、图形管理正确答案：C2.四心圆法画椭圆的方法之一，确定了一对共轭直径大小后，再确定( )个圆心画近似椭圆。
A、2B、1C、4D、3正确答案：C3.两直径不等的圆柱正交时，相贯线一般是一条封闭的( )。
A、圆曲线B、平面曲线C、椭圆曲线D、空间曲线正确答案：D4.画螺柱连接装配图时，螺柱旋入机体一端的螺纹，必须画成( )的形式。
A、全部旋入螺母内B、部分旋入螺母内C、全部旋入螺孔内D、部分旋入螺孔内正确答案：C5.画整体轴测装配图，除主体零件外，所有零件都应从( )开始。
A、O点B、定位面C、坐标原点D、X轴正确答案：B6.( )是在不同类型或同类型不同规格的产品中具有互换性的零部件。
A、常用件B、耐用件C、通用件D、外购件正确答案：C7.正圆锥台的底圆直径与顶圆直径之差与圆锥台高度之比即为( )。
A、斜度B、锥度C、斜率D、直线度正确答案：B8.徒手画直径很大圆时，可( )，以小手指的指尖或关节作圆心，使铅笔与它的距离等于所需的半径，用另一只手小心地慢慢转动图纸，即可得到所需的圆。
A、用图形描圆B、用手作直尺C、用手画大圆D、用手作圆规正确答案：D9.铅芯有软、硬之分，( )。
A、H 表示软， B 表示硬B、B 表示软， H 表示硬C、R 表示软， Y 表示硬D、Y 表示软， R 表示硬正确答案：B10.进行多段线编辑(PEdit)时,不可以和多段线合并(J) 的是?( )A、多段线B、椭圆弧C、圆弧D、直线正确答案：B11.局部视图最好画在有关视图的附近，并按基本视图配置的形式配置。
必要时，也可以画在其他( )的位置。
A、与视图无关C、空白D、无投影关系正确答案：B12.画轴测剖视图，不论物体是否对称，均假想用两个相互垂直的( )将物体剖开，然后画出其轴测剖视图A、平面B、直线C、圆柱体D、剖切平面正确答案：D13.当机件回转体上均匀分布的( )等结构不处于剖切平面时，可将这些结构旋转到剖切平面上画出。
初级制图员考试试题及答案
初级制图员考试试题及答案一、选择题1. 制图中常用的二维表达方式有哪些？A. 线框图B. 草图C. 平面图D. 透视图答案：A、C2. 下图所示的制图符号代表什么含义？[图片]A. 危险标识B. 禁止标识C. 安全标识D. 警示标识答案：B3. 在制图中，常用的尺寸标注方式有哪些？A. 数字尺寸标注B. 坐标尺寸标注C. 引线尺寸标注D. 参考尺寸标注答案：A、C4. 下图所示的制图符号代表什么含义？[图片]A. 紧急出口B. 紧急疏散通道C. 一般出口D. 电源开关答案：B5. 以下哪个操作可以调整图纸的显示比例？A. 缩放B. 移动C. 旋转D. 偏移答案：A二、填空题1. 制图中，用于表示实体的方式有________。
答案：线框图、立体图、透视图等2. 制图中，常用的投影方式有________。
答案：等轴测投影、斜二测投影、正交投影等3. 制图中，尺寸标注的作用是________。
答案：明确物体的尺寸和距离，为制造、加工等提供参考数据4. 制图中，标注线的作用是________。
答案：连接标注文字和标注对象，确保尺寸标注的清晰可读5. 制图中，理想比例尺是________。
答案：图纸上真实长度与实际长度之比三、简答题1. 请简要说明制图中比例尺是什么，为什么要使用比例尺？答：比例尺是用来表示图纸上的长度与实际长度之间的比例关系的工具。
制图中使用比例尺的目的是为了让人们在看图纸时能够准确地了解图上物体的实际大小和比例关系。
比例尺可以让制图者在绘制图纸时按照实际尺寸的比例来进行，同时也方便读者在查看图纸时能够根据比例尺来判断物体的实际大小。
2. 制图中，什么是标注线？标注线的作用是什么？答：标注线是用来连接尺寸标注文字和标注对象的线条。
标注线的作用是为了确保尺寸标注的清晰可读。
标注线连接尺寸标注文字和标注对象之间的距离，使得读者在查看图纸时能够明确标注的位置和尺寸。
标注线还可以通过箭头等方式来指示尺寸的方向，增加标注的准确性和易读性。
制图员初级理论知识试卷及答案2
职业技能鉴定国家题库制图员初级理论知识试卷注意事项1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第160题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题分，满分80分。
)1. 道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A、国家法律B、宪法C、社会舆论D、党的领导2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。
A、职工和家庭 B、社会失业率C、各行业集团与社会D、工作和学习3. 下列等式正确的是()。
A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A0幅面图纸D、2张A1幅面图纸=1张A2幅面图纸4. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。
A、图框格式B、图纸幅面C、标题栏D、图框线5. 下列叙述正确的是( )。
A、图框格式分为不留装订边和留有装订边两种B、图框格式分为横装和竖装两种C、图框格式分为有加长边和无加长边两种D、图框格式分为粗实线和细实线两种6. 关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。
A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中央7. 2：1是( )比例。
A、放大B、缩小C、优先选用D、尽量不用8. 制图国家标准规定，字体的号数，即字体的高度。
单位为( )米。
A、分B、厘C、毫D、. 某图纸上字体的宽度为5/2mm，则该图纸是选用的( )号字体。
A、3B、5C、7D、910. 图纸中斜体字字头向右倾斜，与( )成75°角。
A、竖直方向B、水平基准线C、图纸左端D、图框右侧11. 在机械图样中，粗线与细线的宽度比大约为( )。
制图员考试题(含答案)
制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。
A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。
A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。
A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。
A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。
A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。
A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。
A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。
A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。
A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。
A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。
A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。
