如何用CAD打印出你想要的样子
介绍CAD打印样式的设置
介绍CAD打印样式的设置
今天，为大家介绍CAD打印样式的设置技巧。
下面是小编为大家精心整理的关于介绍CAD打印样式的设置，希望能够帮助到你们。
方法/步骤
1点击打印按钮，进入打印界面
2点击打印样式表右倒三角
3查找到这个选项，选择这个monochrome.ctb黑白打印的选项，点击右侧的编辑
4点击后出现这个界面，这个就是我们要进行设置的打印样式选项，怎么设置呢?看下面
5把所有的选项都全选了，怎么选呢?按ctrl+shift点击第一个，按右侧的上下快选栏拖到低，点击最后一个选项，这样就把全部的选项都选择到了
6把下面的线宽设置为0.15，这样全部的样式都设置为线宽为0.15了
7然后我们把其中的黑色单独点击选择了，这个时候单独设置它的线宽位0.4左右即可，这样打印样式我们就设置完成了。
亲们，是不是很简单?。
完整教程 如何使用CAD进行3D打印设计
完整教程：如何使用CAD进行3D打印设计3D打印技术的发展使得我们能够将设计想法变为现实，而CAD （计算机辅助设计）软件则是设计过程中必不可少的工具之一。
本教程将教你如何使用CAD软件进行3D打印设计。
第一步：选择合适的CAD软件市面上有许多CAD软件可供选择，例如AutoCAD、SolidWorks和Fusion 360等。
你可以根据自己的需求和经济能力选择适合的软件。
本教程以AutoCAD为例进行说明。
第二步：建立设计框架在CAD软件中，你需要先建立一个设计的框架。
通过绘制基本形状（例如长方体、圆柱体）或使用预设模型的方式，你可以创建基本的设计原型。
确保设计的尺寸符合你的要求。
第三步：进行细节设计在建立了设计的框架后，你可以进行细节设计。
通过添加细节、调整比例和改变形状等操作，你可以使你的设计更加完整和精确。
要注意保持模型的连续性和流畅性，以确保3D打印时的可行性。
第四步：添加支撑结构在设计中，有些部分可能会出现悬空或过于薄弱的情况，这时需要添加支撑结构以增强设计的稳定性和可打印性。
支撑结构可以通过CAD软件的工具进行添加和调整，确保支撑结构不会与设计本身发生冲突。
第五步：检查和修复模型在完成设计后，你需要进行检查和修复模型的步骤。
CAD软件通常会提供检查和修复工具，用于检查潜在的打印问题（如孔洞、内外壁不连续、误差等）并尝试修复。
确保模型在打印前是尽可能完整和正确的。
第六步：导出模型文件完成检查和修复后，你需要将模型导出为适合3D打印的文件格式，如STL或OBJ。
在导出时，选择合适的分辨率和模型大小，以便兼顾打印效果和打印时间。
第七步：准备打印在导出模型文件后，你可以通过3D打印机软件进行打印准备。
在软件中，你可以设置打印参数，如打印质量、打印速度和填充密度等。
确保你选择的参数能够满足你的设计需求。
第八步：进行3D打印完成打印准备后，将你的模型导入到3D打印机中，并启动打印过程。
在打印过程中，保持机器和打印区域的清洁，以确保打印质量和安全性。
CAD打印排版详细步骤
CAD打印详细步骤打开CAD文件点击标题栏下方的（打印）工具或使用快捷键Ctrl+P选择【打印机名称】：EPS勾选【打印到文件】选择【图纸尺寸】：AI、（894,541）【打印范围】：选择窗口框选要打印的内容若不显示让框选，点击【窗口】后面的【窗口}】，勾选【居中打印】不勾选【布满图纸】输入图纸比例，平立剖为1:200.总平为1：500点击右下角的【更多选项】即由圆包围的小于号，打印样式表选acad点击【打印样式表编辑器】全选所有颜色特性中【颜色】选黑线宽选0.1000毫米，保存并关闭选择图纸方向，预览（一定要预览，防止没有框选到内容，和框选错误）选【继续】若预览后无错误，点击左上方叉即可回到打印页面确定，继续即可。
编辑文件名称，位置和格式，若导入PS选EPS格式，为防止打印错误，可以把打印的内容另存为，方便后期错误后弥补。
第二次打印时，可选择【上次打印】，方便利用上次的设置。
勾选【打印到文件】，点击【窗口）】框选要打印的内容若出现预览内容过小或过大，是比例没有设置好更改比例即可打开PS，新建模板编辑模板尺寸和单位，高宽选毫米分辨率选150 单位像素每厘米，若文件过大保存卡，可以把分辨率设置小一点。
颜色模式选RGB，若选成【灰度】，照片就会变成黑白把文件拖入PS，出现这样的画面点击键盘的enter键，会出现这样的画面点击PS的移动工具可以对导入的内容进行移动，点击右下角的图层，找到导入内容所在的图层，双击目标图层勾选【描边】并选中【描边】像素设置为5，选择【位置】，【位置】不同，线的粗细不一样，可以通过按住Alt加滚动鼠标滚轮进行放大缩小观察完成后，保存，选择保存格式和位置，PSD格式包含图层可以进行多次编辑，若打印出来使用JPG格式即可。

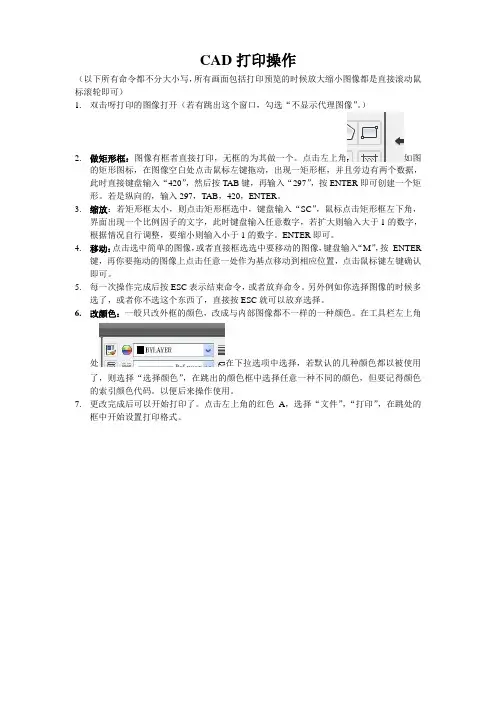

CAD打印操作
CAD打印操作（以下所有命令都不分大小写，所有画面包括打印预览的时候放大缩小图像都是直接滚动鼠标滚轮即可）1.双击呀打印的图像打开（若有跳出这个窗口，勾选“不显示代理图像”。
）2.做矩形框：图像有框者直接打印，无框的为其做一个。
点击左上角如图的矩形图标，在图像空白处点击鼠标左键拖动，出现一矩形框，并且旁边有两个数据，此时直接键盘输入“420”，然后按TAB键，再输入“297”，按ENTER即可创建一个矩形。
若是纵向的，输入297，TAB，420，ENTER。
3.缩放：若矩形框太小，则点击矩形框选中，键盘输入“SC”，鼠标点击矩形框左下角，界面出现一个比例因子的文字，此时键盘输入任意数字，若扩大则输入大于1的数字，根据情况自行调整，要缩小则输入小于1的数字。
ENTER即可。
4.移动：点击选中简单的图像，或者直接框选选中要移动的图像，键盘输入“M”，按ENTER键，再你要拖动的图像上点击任意一处作为基点移动到相应位置，点击鼠标键左键确认即可。
5.每一次操作完成后按ESC表示结束命令，或者放弃命令。
另外例如你选择图像的时候多选了，或者你不选这个东西了，直接按ESC就可以放弃选择。
6.改颜色：一般只改外框的颜色，改成与内部图像都不一样的一种颜色。
在工具栏左上角处在下拉选项中选择，若默认的几种颜色都以被使用了，则选择“选择颜色”，在跳出的颜色框中选择任意一种不同的颜色，但要记得颜色的索引颜色代码。
以便后来操作使用。
7.更改完成后可以开始打印了。
点击左上角的红色A，选择“文件”，“打印”，在跳处的框中开始设置打印格式。
全打的话就直接框选全部，右一种情况特殊，例图如下：有双层框的，并且内框右下角有一署名的小矩形框的时候，只要框选图像中的第二大的框，即外框不选中，选内框。
将鼠标放在内框的左上角处，在图像上出现桔黄色小正方形框的时候点击选择，拖动鼠标到右下角，出现桔黄色小正方形框时再次点击选择，即可回到打印窗口，即为选中了要打印的部分，可预览看情况。
cad打印图纸如何设置打印样式
cad 打印图纸如何设置打印样式 篇一：在 Auto CAD 中设置打印样式 在 Auto CAD 中设置打印样式 11.1 设置打印样式 使用打印样式可以从多方面控制对象的打印方式，打印样式也属于对象的一种特性，它 用于修改打印图形的外观。
用户可以设置打印样式来替代其他对象原有的颜色、线型和线宽特 性。
打印样式表是指定给布局选项卡或“模型”选项卡的打印样式的集合。
打印样式表有两种 类型：颜色相关打印样式表和命名打印样式表。
颜色相关打印样式表 (CTB)用对象的颜色来确 定打印特征（例如线宽）。
例如，图形中所有红色的对象均以相同方式打印，可以在颜色相关 打印样式表中编辑打印样式，但不能添加或删除打印样式。
另外，该打印样式表中有 256 种打 印样式，每种样式对应一种颜色。
命名打印样式表(STB)包括用户定义的打印样式。
使用命名打 印样式表时，具有相同颜色的对象可能会以不同方式打印，这取决于指定给对象的打印样式。
命名打印样式表的数量取决于用户的需要量， 用户可以将命名打印样式像所有其他特性一样指 定给对象或布局。
11.1.1 颜色相关打印样式 在 AutoCAD 2008 中，颜色相关打印样式是以对象的颜色为基础，用颜色来控制笔号、线 型和线宽等参数。
通过使用颜色相关打印样式来控制对象的打印方式，确保所有颜色相同的对 象以相同的方式打印。
该打印样式是由颜色相关打印样式表所定义的，文件扩展名为“.ctb”。
用户若要使用颜色相关打印样式的模式，可通过下面的操作来进行设置。
（1）执行“工具”→“选项”命令，打开“选项”对话框，在该对话框中进入“打印和发布”选 项卡，如图 11-1 所示。
图 11-1“打印和发布”选项卡 （2）在“打印和发布”选项卡中单击“打印样式表设置”按钮，打开“打印样式表设置”对话 框，如图 11-2 所示。
图 11-2“打印样式表设置”对话框 （ 3 ）在 “ 新图形的默认打印样式 ” 选项组中选择 “ 使用颜色相关打印样式 ” 单选项，则 AutoCAD 2008 就处于颜色相关打印样式的模式。

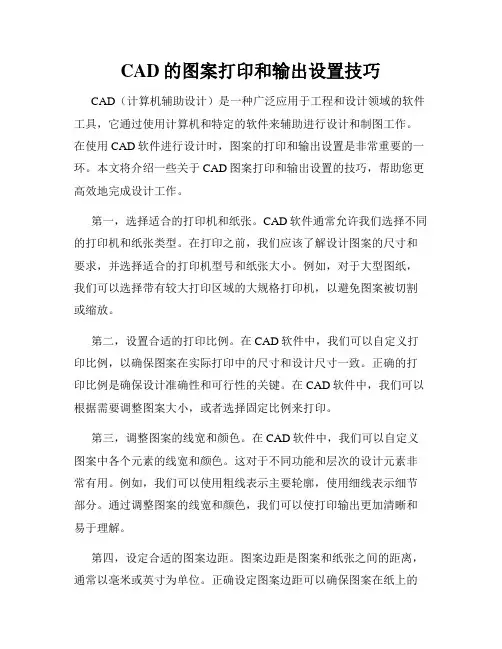

CAD的图案打印和输出设置技巧
CAD的图案打印和输出设置技巧CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具，它通过使用计算机和特定的软件来辅助进行设计和制图工作。
在使用CAD软件进行设计时，图案的打印和输出设置是非常重要的一环。
本文将介绍一些关于CAD图案打印和输出设置的技巧，帮助您更高效地完成设计工作。
第一，选择适合的打印机和纸张。
CAD软件通常允许我们选择不同的打印机和纸张类型。
在打印之前，我们应该了解设计图案的尺寸和要求，并选择适合的打印机型号和纸张大小。
例如，对于大型图纸，我们可以选择带有较大打印区域的大规格打印机，以避免图案被切割或缩放。
第二，设置合适的打印比例。
在CAD软件中，我们可以自定义打印比例，以确保图案在实际打印中的尺寸和设计尺寸一致。
正确的打印比例是确保设计准确性和可行性的关键。
在CAD软件中，我们可以根据需要调整图案大小，或者选择固定比例来打印。
第三，调整图案的线宽和颜色。
在CAD软件中，我们可以自定义图案中各个元素的线宽和颜色。
这对于不同功能和层次的设计元素非常有用。
例如，我们可以使用粗线表示主要轮廓，使用细线表示细节部分。
通过调整图案的线宽和颜色，我们可以使打印输出更加清晰和易于理解。
第四，设定合适的图案边距。
图案边距是图案和纸张之间的距离，通常以毫米或英寸为单位。
正确设定图案边距可以确保图案在纸上的位置准确，并避免因边距太小而导致的打印失真或缩放。
在CAD软件中，我们可以自定义图案边距，以满足设计要求和打印机的要求。
第五，选择合适的打印品质。
CAD软件通常允许我们选择不同的打印品质，例如草图、灰度、渐变或高清。
选择合适的打印品质可以提高打印输出的质量，并确保细节的清晰度和准确性。
同时，我们还应该了解打印机的性能和打印速度，以选择最适合的打印品质。
第六，预览和检查打印设置。
在进行实际打印之前，我们应该预览和检查打印设置。
CAD软件通常提供打印预览功能，可以预览图案在纸上的位置和细节。
CAD图层的打印与输出设置方法
CAD图层的打印与输出设置方法CAD软件是一种广泛应用于制图、设计和建筑行业的工具。
通过CAD软件，用户可以创建和编辑各种类型的图纸和设计图。
为了确保打印和输出的图层与设计图完全一致，正确的CAD图层的打印与输出设置方法至关重要。
下面将介绍一些常用的设置方法。
第一步是选择我们需要打印或输出的CAD图层。
在CAD软件中，通常可以通过“图层管理器”或类似的功能来选择和管理图层。
在打印和输出之前，确保所选的图层是我们想要显示和打印的图层。
第二步是设置图层的可见性。
在CAD软件中，每个图层都有一个可见性选项。
通过设置图层的可见性，我们可以选择是否在打印和输出中包含该图层。
如果我们不想在输出中显示某个图层，可以将其设置为不可见。
第三步是设置图层的颜色。
在CAD软件中，每个图层都可以具有自己的颜色。
通过设置图层的颜色，我们可以为每个图层分配不同的颜色，从而在打印和输出中区分不同的部分。
例如，我们可以将墙壁设置为灰色，窗户设置为蓝色，以便在打印和输出中清楚地看到它们。
第四步是设置线型。
在CAD软件中，我们可以将不同的线型分配给不同的图层。
通过设置线型，我们可以为每个图层选择适当的线型，例如实线、虚线或点线。
这样，在打印和输出中，我们可以清楚地区分不同的线型，以达到更好的视觉效果。
第五步是设置线宽。
在CAD软件中，我们可以为每个图层设置不同的线宽。
通过设置线宽，我们可以控制每个图层在打印和输出中的线条粗细。
较粗的线宽通常用于突出显示图纸中的重要部分，而较细的线宽则用于其他一般部分。
第六步是设置图层的打印范围。
在CAD软件中，我们可以选择打印或输出整个图纸或只打印或输出特定的区域。
通过设置打印范围，我们可以根据需要选择要打印或输出的特定区域，以减少纸张浪费并提高效率。
第七步是设置纸张大小和方向。
在CAD软件中，我们可以选择适当的纸张大小和方向，以确保打印和输出的图纸与我们的需求相匹配。
常见的纸张大小包括A4、A3、A2等，并且可以选择横向或纵向方向。
CAD中的图纸打印和输出设置方法
CAD中的图纸打印和输出设置方法CAD（Computer-Aided Design，计算机辅助设计）是一种应用于工程和设计领域的软件，它能够帮助人们进行各种设计和制图工作。
图纸打印和输出是CAD使用中非常重要的一部分，下面将介绍CAD中图纸打印和输出的设置方法。
首先，在CAD中打开你需要打印和输出的图纸文件。
在CAD界面的顶部菜单中找到“文件”选项，点击后将弹出一个下拉菜单。
在下拉菜单中选择“打印预览”选项，这将会打开一个打印预览窗口，显示出你所设计的图纸在打印纸上的样子。
在打印预览窗口中，你可以对图纸进行一些调整和设置。
首先，选择合适的打印机，如果你有多台打印机可供选择，可以在列表中找到你需要的那一台。
然后，选择合适的纸张尺寸，通常CAD软件会自动识别所需的纸张尺寸，但你也可以手动调整。
接下来，你需要设置图纸在纸张上的布局方式。
CAD软件提供了几种布局方式供选择，如“铺满”、“居中”等选项。
根据你的需求和纸张大小选择合适的布局方式。
在布局方式设置完成后，你可以调整图纸在纸张上的缩放比例。
通过在打印预览窗口中找到“缩放”选项，你可以自定义图纸的比例大小。
通常，你可以选择实际大小，或者按比例缩小或放大图纸。
除了缩放比例，你还可以设置图纸的打印方向。
通过在打印预览窗口中找到“方向”选项，你可以选择图纸的横向或纵向打印。
这取决于你的图纸设计和纸张的方向要求。
在设置完成之后，你可以预览整个打印页面的效果。
通过滚动打印预览窗口中的滚动条，你可以查看整个图纸在打印纸上的位置和布局。
如果需要对某些部分进行微调或修改，你可以返回到CAD设计界面进行编辑。
完成所有设置后，你可以点击打印预览窗口中的“打印”按钮，将图纸发送到选定的打印机进行打印。
在打印过程中，你可以通过监控打印机状态来了解打印进度和打印质量。
总结起来，CAD中的图纸打印和输出设置方法包括选择正确的打印机、纸张尺寸、布局方式、缩放比例和打印方向等。
通过合理设置这些参数，你可以在CAD软件中打印和输出高质量的图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、用CAD画图时，按照物体的实际尺寸画图就可以，你家的房子有300米长就画300米，不要考虑CAD是否能画的开(就是再大，CAD也能画开)，也不要考虑打印的时候是否能在一张纸上盛得下(因为待会儿还要设置打印比例)
2、关于图形界限。
图形界限图形界限和打印比例没有任何关系。
它只是方便画图用的，一般情况下可以不用它。
例如你现在屏幕的图形界限是
900*600(mm)，而你要画一个8000*5000(mm)的长方形，如果在现在的图形界限下画，很不方便，此时就要把图形界限设置成9000*6000了(或者只要比8000*5000大一些就行)，然后缩小屏幕(输入命令z，空格或回车，再输入命令a，空格)，再画那个8000*5000的长方形就很方便了。
3、放大与缩小。
一种是屏幕的放大与缩小，也就是滚动鼠标中键进行缩放。
这时并不是你把某个物体的尺寸放大缩小了(物体的尺寸并未改变)，而是把画面放大/缩小了，就如你手里拿了一个放大镜，主要目的是为了方便看图。
另一种是用命令Scale (简写sc )这个命令才是把物体的实际尺寸放大/缩小。
两者千万不要混为一谈。
4、给CAD图加上图框。
经常有人问，我画的图太大，而图框太小，怎么才能把图装到图框里?用Scale命令把图框放大就行了。
选中图框，然后在命令框里输入 sc ，选择一个基点，输入一个比例因子(想放大就输入一个大于1的数，想缩小就输入一个小于1大于零的数)或者用参照也可以。
直到八图框调整为能装得下CAD图为止。
此时也不要想图框放大了，我的A3纸怎么放得下?
5、打印比例。
画完图，并加上了图框，在打印之前，要开始设置打印比例了。
如下图动画所示：
然后预览一下，就会发现，无论你刚才画的图多么大，也不管你的图框放大了多少倍，现在都服服帖帖的放到A3纸里了。
另外还可以手动把打印比例设置成一个整数。
如刚才自动生成的1:295.5可以改成1:300。
6、打印线宽。
实际打印出来的图应该有粗有细(例如墙体应该是粗线，填充是细线)，这些可以在图层中预先设置线宽，但是这样太麻烦了。
我一般先在图层里设置几个图层，并用不同的颜色表示，例如墙体是白色，家具是棕色，标注是绿色等等，然后在页面设置里按下面动画所示步骤设置：。
