二极管 mos管 肖特基二极管

二极管 mos管 肖特基二极管

肖特基二极管又称肖特基势垒二极管(Schottky Barrier Diode),是一种特殊的二极管,其结构和特性与普通的二极管有所不同。

它利用了肖特基效应(Schottky effect)的原理,具有低漏电流、快速开关速度和低压降等优点,因此在各种电子电路中得到广泛应用。

一、肖特基二极管的结构肖特基二极管由金属和半导体材料组成,其结构如下:1. 金属-半导体接触面:用金属和半导体材料制成金属-半导体接触面,形成势垒;2. P型半导体材料:通常采用P型硅(p-Si)材料制成。

二、肖特基二极管的特性肖特基二极管相比普通二极管具有以下特点:1. 低漏电流:由于金属-半导体接触面的势垒形成,使得肖特基二极管的漏电流比普通二极管小很多;2. 快速开关速度:肖特基二极管的导通和截止速度较快,因此在高频电路中得到广泛应用;3. 低压降:肖特基二极管在导通时的压降比普通二极管小,对电路的功耗影响较小。

三、肖特基二极管的应用肖特基二极管在电子电路中有广泛的应用,主要体现在以下几个方面:1. 短波无线电接收机:肖特基二极管可以作为高频检波二极管,实现无线电信号的检波和解调;2. 低功耗电路:由于肖特基二极管的低漏电流和低压降特性,适合用于设计低功耗的电路;3. 微波频率倍频器:肖特基二极管在微波频率电路中具有较高的性能,常被用作频率倍增器;4. 太阳能电池:肖特基二极管作为太阳能电池的组成部分,可以将光能转化为电能。

四、肖特基二极管与MOS管的比较肖特基二极管与MOS管(金属-氧化物-半导体场效应晶体管)是两种不同类型的半导体器件,它们在结构和特性上有所不同。

1. 结构:肖特基二极管由金属和P型半导体材料组成,而MOS管由金属氧化物和半导体材料组成。

2. 功能:肖特基二极管主要用于整流和高频开关电路中,而MOS管主要用于放大和开关电路中。

3. 特性:肖特基二极管的优点在于低漏电流和快速开关速度,但其直流特性和温度特性较差;MOS管的特点在于良好的输入输出特性和高集成度,但功耗较大。

肖特基二极管的符号

肖特基二极管的符号

肖特基二极管的符号
摘要:
1.肖特基二极管的定义和作用
2.肖特基二极管的符号表示
3.肖特基二极管与普通二极管的区别
4.肖特基二极管的应用领域
正文:
肖特基二极管(Schottky Diode)是一种半导体二极管,具有较高的开关速度和较低的正向电压降。

它的名字来源于德国物理学家沃纳·肖特基(Werner Schottky),他在1938 年首次发现了这种二极管的特性。

肖特基二极管的符号如图所示,它由一个带有箭头的直线表示,箭头指向负极。

在符号上方,有时会标注“S”或“SD”以表示这是肖特基二极管。

肖特基二极管与普通二极管的主要区别在于其工作原理。

肖特基二极管利用金属与半导体之间的肖特基势垒(Schottky Barrier)来控制电流,而普通二极管则通过PN 结的正向偏置来实现导通。

由于肖特基势垒的高度较低,肖特基二极管具有更快的开关速度和较低的正向电压降。

肖特基二极管广泛应用于各种电子设备中,特别是在高速、低电压、低功耗的场合。

例如,在手机、笔记本电脑和其他便携式电子设备中,肖特基二极管可用于电源管理、电池充电、显示屏驱动等电路。

此外,肖特基二极管还应用于太阳能电池、LED 驱动器、通信设备等领域。

总之,肖特基二极管是一种具有特殊工作原理和优越性能的半导体器件。

肖特基二极管结构原理及参数 知乎

肖特基二极管结构原理及参数 知乎

一、肖特基二极管结构原理肖特基二极管(Schottky Diode)是一种特殊的二极管,它的结构原理和普通的 PN 结二极管有所不同。

普通的 PN 结二极管是由 P 型半导体和 N 型半导体材料构成的,而肖特基二极管是由金属和半导体材料构成的。

具体而言,肖特基二极管是由金属和半导体的接触界面构成的,通常是一种金属覆盖在 N 型半导体表面上,形成一种金属-半导体接触。

二、肖特基二极管的参数对于肖特基二极管来说,有一些关键的参数需要我们了解。

其中最重要的参数之一是肖特基势垒高度,记作Φ_B。

它是描述金属和半导体接触界面的势垒高度的重要参数。

另外,肖特基二极管还有正向电压降(V_F)、反向漏电流(I_R)、最大反向工作电压(V_RRM)等参数,这些参数都影响着肖特基二极管的性能和应用。

三、深度探讨:肖特基二极管的优势和应用相对于普通的 PN 结二极管,肖特基二极管具有许多优势和特点。

它的正向压降较小,约为0.3V左右,这意味着在一些特定的应用场合中,肖特基二极管可以替代普通的 PN 结二极管,实现更低的功耗和更高的效率。

肖特基二极管的开关速度非常快,这使得它在高频和射频电路中得到广泛应用。

四、广度探讨:肖特基二极管的应用领域肖特基二极管由于其独特的特性,在许多领域都有着广泛的应用。

在通信领域,肖特基二极管被广泛应用于射频功率放大器和射频混频器等电路中,用于实现信号的调制和解调。

在开关电源和电源管理领域,肖特基二极管也被用于设计高效、稳定的开关电源电路和直流电源管理电路。

在光伏领域、功率电子领域和微波领域,肖特基二极管也都有着重要的应用。

五、总结与回顾通过本文的深度和广度探讨,我们对肖特基二极管的结构原理和参数有了全面的了解。

肖特基二极管作为一种特殊的二极管,在功耗、开关速度和应用领域等方面有着许多优势,因此在现代电子电路中有着广泛的应用前景。

希望本文能够帮助读者深入理解肖特基二极管,并在实际应用中发挥其重要作用。

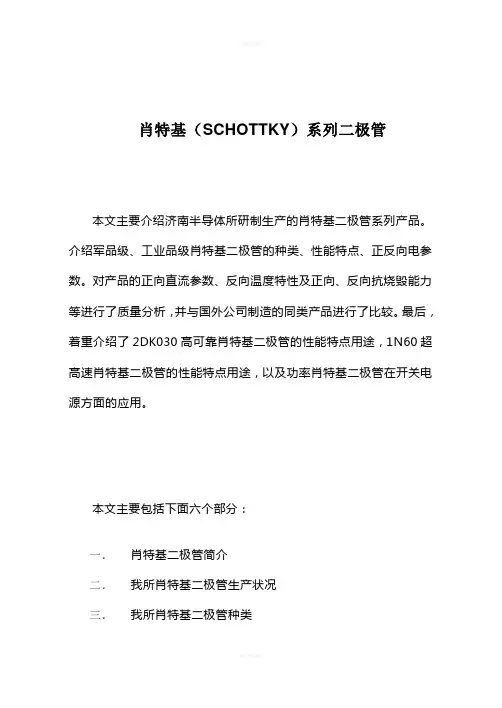

肖特基(SCHOTTKY)系列二极管

肖特基(SCHOTTKY)系列二极管

肖特基(SCHOTTKY)系列二极管本文主要介绍济南半导体所研制生产的肖特基二极管系列产品。

介绍军品级、工业品级肖特基二极管的种类、性能特点、正反向电参数。

对产品的正向直流参数、反向温度特性及正向、反向抗烧毁能力等进行了质量分析,并与国外公司制造的同类产品进行了比较。

最后,着重介绍了2DK030高可靠肖特基二极管的性能特点用途,1N60超高速肖特基二极管的性能特点用途,以及功率肖特基二极管在开关电源方面的应用。

本文主要包括下面六个部分:一.肖特基二极管简介二.我所肖特基二极管生产状况三.我所肖特基二极管种类四.我所肖特基二极管的特点及性能质量分析五.介绍我所生产的两种肖特基二极管(1)2DK030高可靠肖特基二极管(2)1N60超高速肖特基二极管六.功率肖特基二极管在开关电源方面的应用下面只对部分常用的参数加以说明(1) V F正向压降Forward Voltage Drop(2) V FM最大正向压降Maximum Forward Voltage Drop(3) V BR反向击穿电压Breakdown Voltage(4) V RMS能承受的反向有效值电压RMS Input Voltage(5) V RWM 反向峰值工作电压Working Peak ReverseVoltage(6) V DC最大直流截止电压Maximum DC BlockingVoltage(7) T rr反向恢复时间Reverse Recovery Time(8) I F(AV)正向电流Forward Current(9) I FSM最大正向浪涌电流Maximum Forward SurgeCurrent(10) I R反向电流Reverse Current(11) T A环境温度或自由空气温度Ambient Temperature(12) T J工作结温Operating Junction Temperature(13) T STG储存温度Storage Temperature Range(16) T C管子壳温Case Temperature一.肖特基二极管简介:同普通硅二极管一样,肖特基二极管也是具有单向导电特性的硅二极管。

肖特基(Schottky)二极管

肖特基(Schottky)二极管

肖特基(Schottky)二极管肖特基(Schottky)二极管,又称肖特基势垒二极管(简称 SBD),它属一种低功耗、超高速半导体器件。

最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。

其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。

在通信电源、变频器等中比较常见。

一个典型的应用,是在双极型晶体管 BJT 的开关电路里面, 通过在 BJT 上连接 Shockley 二极管来箝位,使得晶体管在导通状态时其实处于很接近截止状态,从而提高晶体管的开关速度。

这种方法是 74LS,74ALS,74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

肖特基(Schottky)二极管的最大特点是正向压降 VF 比较小。

在同样电流的情况下,它的正向压降要小许多。

另外它的恢复时间短。

它也有一些缺点:耐压比较低,漏电流稍大些。

选用时要全面考虑。

三、晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。

1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。

3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。

肖特基二极管参数表

肖特基二极管参数表

肖特基二极管(Schottky Diode)是一种具有低功耗、大电流、超高速特性的半导体器件。

它不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属半导体结原理制作的。

因此,SBD也称为金属半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。

肖特基二极管的参数表通常包括以下内容:1. VF(Forward Voltage Drop):正向压降。

这是肖特基二极管在正向导通时,从阳极到阴极的电压降。

通常情况下,VF的值较低,大约在0.4V到0.7V之间。

2. VFM(Maximum Forward Voltage Drop):最大正向压降。

这是设备在正向工作时所能承受的最大电压。

VFM决定了二极管是否能在特定电路中进行可靠的操作。

3. VBR(Reverse Breakdown Voltage):反向击穿电压。

这是肖特基二极管在反向偏置时,能够承受的最大电压,超过这个电压会导致器件损坏。

4. VRRM(Peak Reverse Voltage):峰值反向电压。

这是设备在反向工作时所能承受的最大电压。

VRRM通常高于VBR,以确保器件在正常操作中不会因反向电压而损坏。

5. VRsM(Non-Repetitive Peak Reverse Voltage):非反复峰值反向电压。

这是设备在非反复模式(如单次脉冲)下所能承受的最大反向电压。

6. VRwM(Reverse Working Voltage):反向工作电压。

这是设备在反向偏置时能够安全工作的电压。

7. Vpc(Maximum DC Blocking Voltage):最大直流截止电压。

这是肖特基二极管能够承受的最大直流电压,用于防止器件因过压而损坏。

8. Trr(Reverse Recovery Time):反向恢复时间。

这是肖特基二极管从反向偏置到正向偏置的恢复时间,通常很短,大约在几纳秒到几十纳秒之间。

肖特基二极管测量

肖特基二极管测量1. 引言肖特基二极管是一种特殊的二极管,由于其具有快速开关特性和低漏电流,被广泛应用于高速电子设备和功率电子装置中。

为了保证肖特基二极管的性能和可靠性,需要进行精确的测量和测试。

本文将介绍肖特基二极管测量的原理、方法和注意事项。

2. 肖特基二极管的原理肖特基二极管是由PN结和金属-半导体接触构成的。

与普通的PN结二极管相比,肖特基二极管的主要特点是具有较低的正向电压降和快速的开关速度。

这是由于金属-半导体接触形成的势垒较小,能够快速地注入或抽取载流子。

肖特基二极管的正向电压-电流特性可以用以下公式描述:I D=I S⋅(eV Dn⋅V T−1)其中,I D是二极管的正向电流,I S是饱和电流,V D是正向电压,n是非理想因子,V T是热电压。

3. 肖特基二极管的测量方法3.1 正向电压-电流特性测量为了测量肖特基二极管的正向电压-电流特性,可以使用直流电源和电流表进行测量。

具体步骤如下:1.将肖特基二极管连接到电路中,正极接到正极,负极接到负极。

2.调节直流电源的电压,从0V开始逐渐增加,同时记录电流表的读数。

3.绘制正向电流-电压曲线图。

3.2 反向电压-电流特性测量为了测量肖特基二极管的反向电压-电流特性,可以使用直流电源、电阻和电压表进行测量。

具体步骤如下:1.将肖特基二极管连接到电路中,正极接到正极,负极接到负极。

2.将电阻与肖特基二极管并联,连接到电路中。

3.调节直流电源的电压,从0V开始逐渐增加,同时记录电压表的读数。

4.绘制反向电压-电流曲线图。

3.3 响应时间测量肖特基二极管具有快速开关特性,其响应时间对于一些应用非常重要。

为了测量肖特基二极管的响应时间,可以使用示波器和脉冲发生器进行测量。

具体步骤如下:1.将脉冲发生器的输出连接到肖特基二极管的控制端。

2.将示波器的探头连接到肖特基二极管的输出端。

3.调节脉冲发生器的频率和幅度,观察示波器上的波形。

4.测量肖特基二极管的开关时间和关断时间。

肖特基限流二极管

肖特基限流二极管
肖特基限流二极管,也被称为肖特基二极管(Schottky Diode)或肖特基势垒二极管(Schottky Barrier Diode,缩写成SBD),是一种具有特殊工作原理的半导体器件。

它的基本结构是在金属(如铅)和半导体(如N型硅片)的接触面上形成肖特基势垒,用以阻挡反向电压。

这种二极管的主要特点是具有较低的正向压降(通常在0.3V至0.6V 之间),同时其反向恢复时间非常短,可以在几纳秒级别。

这些特性使得肖特基二极管非常适合用于高频开关电路和低压大电流整流电路。

肖特基二极管的另一个重要特点是其开关速度非常快,这主要得益于它的多子参与导电机制,相比少子器件有更快的反应速度。

因此,肖特基二极管常用于门电路中作为三极管集电极的箝位二极管,以防止三极管因进入饱和状态而降低开关速度。

肖特基二极管通常用于低功耗、大电流、超高速的半导体器件中,例如开关电源、高频电路、检波电路等。

尽管肖特基二极管的耐压能力相对较低(通常低于150V),但由于其优良的特性,它在许多应用中仍被广泛使用。

肖特基二极管

肖特基二极管简介肖特基二极管(SBD)是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称,是以其发明人肖特基博士(Schottky)命名的半导体器件。

肖特基二极管是低功耗、大电流、超高速半导体器件,它不是利用P型半导体与N型半导体接触形成PN结原理制作的,而是利用金属与半导体接触形成的金属-半导体结原理制作的。

因此,SBD也称为金属-半导体(接触)二极管或表面势垒二极管,它是一种热载流子二极管。

Schottky diode (SBD) is the Schottky barrier diode , is the inventor of the Schottky named semiconductor device. Schottky barrier diode is a low power, high current, super high speed semiconductor devices, instead of using P type semiconductor and the n-type semiconductor contact formation PN junction theory to make, but the use of metal semiconductor contact formation of metal semiconductor junction with the principle of making the. Therefore, SBD is also known as a metal semiconductor (contact) diode or a surface barrier diode, which is a hot carrier diode.肖特基二极管是半导体器件,以其发明人博士(1886年7月23日—1976年3月4日)命名的,SBD是肖特基势垒二极管(SchottkyBarrierDiode,缩写成SBD)的简称。

肖特基二极管特点和机理

肖特基二极管特点和机理肖特基二极管,那可真是电子世界里的一个小机灵鬼。

你看它,就像一个超级挑剔的美食家。

普通二极管在那慢悠悠地进行电荷的传导,就像个老态龙钟的马车夫。

而肖特基二极管呢,它传导电流就像是火箭发射一样迅速,快得就像一阵龙卷风席卷而过。

这是为啥呢?原来它内部的机理就像是一条超级高速公路,电子在这条路上畅通无阻,没有那些繁琐的关卡和阻碍。

肖特基二极管的正向压降特别小,这就好比它是个超级会省钱的小管家。

别的二极管在正向导通的时候,就像一个大手大脚的消费者,会消耗不少能量。

而肖特基二极管呢,就那么一丁点儿的损耗,简直是把每一份能量都用到了刀刃上。

它的反向恢复时间短得惊人。

如果把普通二极管的反向恢复比作是乌龟慢悠悠地把头缩回去,那肖特基二极管就是闪电侠瞬间消失不见。

在高速开关电路里,这可太重要了。

就像在一场超级赛车比赛里,别的二极管还在慢慢启动,肖特基二极管已经像离弦之箭冲出去老远了。

肖特基二极管还有个特点,就像是一个超级耐热的小战士。

虽然它的反向耐压能力相对一些二极管弱一点,但在合适的环境下,它就像在自己的小城堡里坚不可摧。

你可以想象它站在那里,双手叉腰,对那些干扰电荷说:“哼,你们别想轻易突破我的防线。

”在电路这个大家庭里,肖特基二极管就像是一个充满活力的小精灵。

它给电路带来了高效和快速响应的魔法。

如果电路是一个乐队,那肖特基二极管肯定是那个节奏最快的鼓手,带领着整个乐队奏响美妙的电子乐章。

而且它的外观虽然小小的,不起眼,但是作用可一点都不小。

就像一颗小小的种子,却能长成参天大树。

肖特基二极管虽然体积小,却能在众多电子设备中发挥巨大的影响力。

它的存在就像是给电路设计师们打开了一扇新的大门。

以前那些复杂的电路,因为有了肖特基二极管,就像在一团乱麻里找到了头绪。

它就像是一个神奇的钥匙,打开了高效电路设计的宝藏箱。

肖特基二极管,这个电子世界里独特的存在,就像夜空中一颗璀璨的小星星,虽然小,但是光芒万丈,为整个电子科技的星空增添了独特的光彩。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

肖特基二极管
肖特基势垒二极管SBD(SchottkyBarrierDiode,简称肖特基二极管)是近年来间世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右,而整流电流却可达到几千安培。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

一、肖特基二极管原理
肖特基二极管是贵金属(金、银、铝、铂等)A为正极,以N型半导体B为负极,利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。

因为N型半导体中存在着大量的电子,贵金属中仅有极少量的自由电子,所以电子便从浓度高的B中向浓度低的A中扩散。

显然,金属A中没有空穴,也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A,B表面电子浓度表面逐渐降轻工业部,表面电中性被破坏,于是就形成势垒,其电场方向为B→A。

但在该电场作用之下,A中的电子也会产生从A→B的漂移运动,从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后,电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡,便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片,在上面形成用砷作掺杂剂的N-外延层。

阳极(阻档层)金属材料是钼。

二氧化硅(SiO2)用来消除边缘区域的电场,提高管子的耐压值。

N型基片具有很小的通态电阻,其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层,其作用是减小阴极的
接触电阻。

通过调整结构参数,可在基片与阳极金属之间形成合适的肖特基势垒,当加上正偏压E时,金属A和N型基片B分别接电源的正、负极,此时势垒宽度Wo变窄。

加负偏压-E时,势垒宽度就增加。

综上所述,肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管,而把金属-半导管整流管叫作肖特基整流管,近年来,采用硅平面工艺制造的铝硅肖特基二极管也已问世,这不仅可节省贵金属,大幅度降低成本,还改善了参数的一致性。

肖特基整流管仅用一种载流子(电子)输送电荷,在势垒外侧无过剩少数载流子的积累,因此,不存在电荷储存问题(Qrr→0),使开关特性获得时显改善。

其反向恢复时间已能缩短到10ns以内。

但它的反向耐压值较低,一般不超过去时100V。

因此适宜在低压、大电流情况下工作。

利用其低压降这特点,能提高低压、大电流整流(或续流)电路的效率。

二、肖特基二极管的结构
肖特基二极管在结构原理上与PN结二极管有很大区别,它的内部是由阳极金属(用钼或铝等材料制成的阻挡层)、二氧化硅(SiO2)电场消除材料、N-外延层(砷材料)、N型硅基片、N+阴极层及阴极金属等构成,如图4-44所示。

在N型基片和阳极金属之间形成肖特基势垒。

当在肖特基势垒两端加上正向偏压(阳极金属接电源正极,N型基片接电源负极)时,肖特基势垒层变窄,其内阻变小;反之,若在肖特基势垒两端加上反向偏压时,肖特基势垒层则变宽,其内阻变大。

肖特基二极管分为有引线和表面安装(贴片式)两种封装形式。

采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。

它有单管式和对管(双二极管)式两种封装形式,如图4-45所示。

肖特基对管又有共阴(两管的负极相连)、共阳(两管的正极相连)和串联(一只二极管的正极接另一只二极管的负极)三种管脚引出方式,见图4-45。

采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式。

三、肖特基二极管的检测
肖特基(Schottky)二极管也称肖特基势垒二极管(简称SBD),它是一种低功耗、超高速半导体器件,广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用。

1.性能比较
肖特基二极管现超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。

由表可见,硅高速开关二极管的trr虽极低,但平均整流电流很小,不能作大电流整流用。

2.检测方法
下面通过一个实例来介绍检测肖特基二极管的方法。

检测内容包括:①识别电极;
②检查管子的单向导电性;③测正向导压降VF;④测量反向击穿电压VBR。

被测管为B82-004型肖特基管,共有三个管脚,外形如图4所示,将管脚按照从左至右顺序编上序号①、②、③。

选择500型万用表的R×1档进行测量。

测试结论:
第一,根据①�②、③�④间均可测出正向电阻,判定被测管为共阴对管,①、③脚为两个阳极,②脚为公共阴极。

第二,因①�②、③�②之间的正向电阻只几欧姆,而反向电阻为无穷大,故具有单向导电性。

第三,内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V,均低于手册中给定的最大允许值VFM(0.55V)。

另外使用ZC25-3型兆欧表和500型万用表的250VDC档测出,内部两管的反向击穿电压VBR依次为140V、135V。

查手册,B82-004的最高反向工作电压(即反向峰值电压)VBR=40V。

表明留有较高的安全系数.
四、常用的肖特基二极管主要参数
常用的有引线式肖特基二极管有D80-004、B82-004、MBR1545、MBR2535等型号,各管的主要参数见表4-43。

常用的表面封装肖特基二极管有FB系列,其主要参数见表4-44。
