小型口腔诊所口腔石膏模型消毒方法的探讨
口腔医院模型消毒管理办法

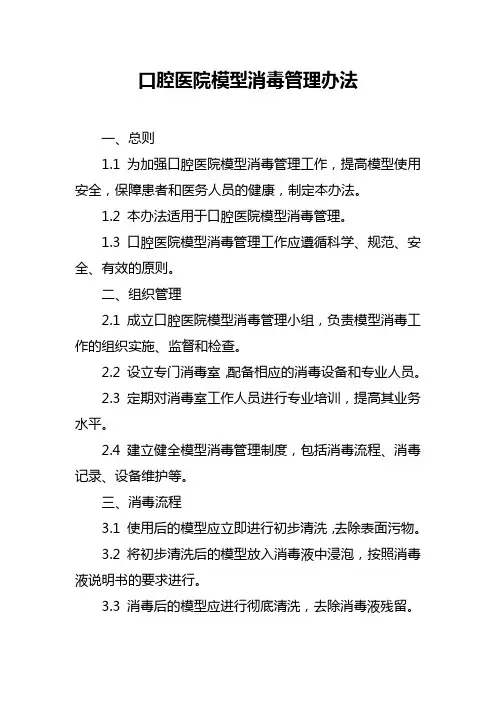

口腔医院模型消毒管理办法一、总则1.1 为加强口腔医院模型消毒管理工作，提高模型使用安全，保障患者和医务人员的健康，制定本办法。
1.2 本办法适用于口腔医院模型消毒管理。
1.3 口腔医院模型消毒管理工作应遵循科学、规范、安全、有效的原则。
二、组织管理2.1 成立口腔医院模型消毒管理小组，负责模型消毒工作的组织实施、监督和检查。
2.2 设立专门消毒室，配备相应的消毒设备和专业人员。
2.3 定期对消毒室工作人员进行专业培训，提高其业务水平。
2.4 建立健全模型消毒管理制度，包括消毒流程、消毒记录、设备维护等。
三、消毒流程3.1 使用后的模型应立即进行初步清洗，去除表面污物。
3.2 将初步清洗后的模型放入消毒液中浸泡，按照消毒液说明书的要求进行。
3.3 消毒后的模型应进行彻底清洗，去除消毒液残留。
3.4 将清洗干净的模型晾干或烘干。
3.5 对消毒后的模型进行包装，确保其在运输和储存过程中不被污染。
四、消毒记录4.1 消毒室工作人员应详细记录每次消毒的时间、消毒液名称、消毒液浓度、消毒液使用量、消毒液更换时间等信息。
4.2 定期对消毒记录进行整理、分析，发现问题及时整改。
4.3 消毒记录应保存至少两年。
五、设备维护5.1 定期对消毒设备进行检查、维护，确保其正常运行。
5.2 发现消毒设备故障或损坏，应及时报修，并记录维修情况。
5.3 定期对消毒设备进行消毒，防止交叉感染。
六、监督检查6.1 口腔医院模型消毒管理小组应定期对消毒工作进行检查，发现问题及时整改。
6.2 上级卫生部门应加强对口腔医院模型消毒管理工作的监督检查，确保消毒工作落实到位。
6.3 对违反本办法规定的，应依法追究相关责任。
七、附则7.1 本办法自发布之日起施行。
7.2 本办法由口腔医院模型消毒管理小组负责解释。
口腔印模消毒 预防交叉感染

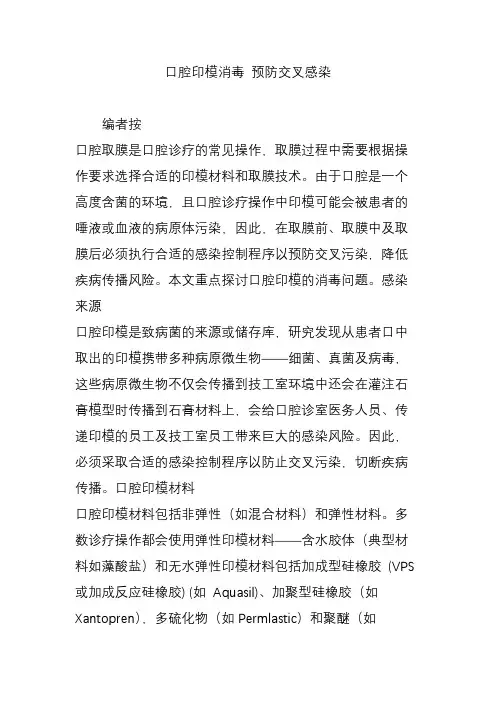

口腔印模消毒预防交叉感染编者按口腔取膜是口腔诊疗的常见操作，取膜过程中需要根据操作要求选择合适的印模材料和取膜技术。
由于口腔是一个高度含菌的环境，且口腔诊疗操作中印模可能会被患者的唾液或血液的病原体污染，因此，在取膜前、取膜中及取膜后必须执行合适的感染控制程序以预防交叉污染，降低疾病传播风险。
本文重点探讨口腔印模的消毒问题。
感染来源口腔印模是致病菌的来源或储存库，研究发现从患者口中取出的印模携带多种病原微生物——细菌、真菌及病毒，这些病原微生物不仅会传播到技工室环境中还会在灌注石膏模型时传播到石膏材料上，会给口腔诊室医务人员、传递印模的员工及技工室员工带来巨大的感染风险。
因此，必须采取合适的感染控制程序以防止交叉污染，切断疾病传播。
口腔印模材料口腔印模材料包括非弹性（如混合材料）和弹性材料。
多数诊疗操作都会使用弹性印模材料——含水胶体（典型材料如藻酸盐）和无水弹性印模材料包括加成型硅橡胶(VPS或加成反应硅橡胶) (如Aquasil)、加聚型硅橡胶（如Xantopren），多硫化物（如Permlastic）和聚醚（如Impregum）。
印模消毒方法概览印模材料不耐热，因此必须使用化学消毒方法，且印模材料由于不能长时间浸泡，因此只能达到消毒级别而非灭菌。
消毒时必须遵循消毒剂厂家指导说明，总的来说，印模消毒可按照以下步骤：消毒前必须将印模表面的血液及生物负载冲洗干净。
取膜后立刻执行清洁步骤，防止血液及生物负载干涸。
清洁后使用EPA认证的消毒剂对印模进行消毒。
消毒后必须使用流动水冲洗后再进行下一步处理或送至技工室。
如果没有将消毒剂冲洗干净会将残留消毒剂灌注入石膏模型造成模型不合格。
消毒剂及消毒喷雾只有经EPA认证的医疗级别的消毒剂可用于印模消毒，包括碘伏、次氯酸钠（5.25%，稀释比例为1:10），7.5%过氧化氢、二氧化氯、双链或增效季铵盐（如卡瓦液）。
消毒剂必须能够杀灭分枝杆菌（在标签上标明TB杀灭时间）。

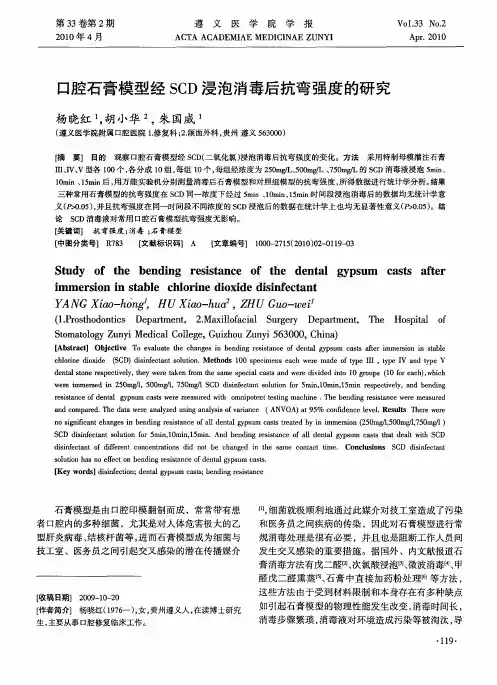

口腔石膏模型经SCD浸泡消毒后抗弯强度的研究
（ 遵义医学院附属 口腔 医院 １ ． 修复科 ；． ２颌面外科 ， 贵州 遵义 ５ ３０ ） ６ ０ ０
［ 摘
要】 目的
观察 口腔石膏模型经 ｓ Ｄ（ ｃ 二氧化氯 ） 浸泡消毒后抗弯强度 的变化 。方法
采用特制母模灌注石膏
ｍ、 、 Ⅳ Ｖ型各 １０个 ， ０ 各分成 １ ， ０组 每组 １ ， Ｏ个 每组经浓度为 ２ ０ ｇＬ ５ ０ ／ ７ ０ ／ Ｓ Ｄ消毒液 浸泡 ５ ｉ、 ５ ｍ ／、０ ｍｇ Ｌ、５ ｍｇ Ｌ的 Ｃ ｍ ｎ １ｍ ｎ、５ ｉ ， ０ ｉ １ ｒｎ后 用万 能实验机分别测量消毒后石膏模型和对照组模型 的抗弯强度 ， ａ 所得数据进行 统计学分析 。 结果 三种常用石膏模型的抗弯强度在 Ｓ Ｄ同一浓度下经过 ５ ｉ １ｍｉ、５ ｉ 间段 浸泡 消毒 后的数据均无统计学意 Ｃ ｍ ｎ、０ ｎ １ｍ ｎ时 义 （＞ ． ）并且抗 弯强度在 同一时 间段不 同浓度 的 Ｓ Ｄ浸泡后 的数据在统计学 上也均无显 著性意义 （ ＞ ． ） 尸 ００ ， ５ Ｃ 尸 ００ 。结 ５ 论 Ｓ Ｄ消毒液对常用 口腔石膏模型抗弯 强度无影 响。 Ｃ
（．ｒｓ ｏ ｏ ｔ ｓ Ｄ ｐ ｒ ｅ ｔ ２Ｍａ ｉｏ ｃ ｌ ｕｇｒ Ｄ ｐ ｒ ｎ， Ｔ ｅ Ｈ ｓｉ ｌ ｆ １ ｏｔ ｄ ｎｉ ｅ ａｔ ｎ， ． ｘｌ ｆ ｉ Ｓ ｒｅｙ ｅ ａｔ ｔ ｈ ｏｐｔ ｏ Ｐ ｈ ｃ ｍ ｌａ ａ ｍｅ ａ
不同方法消毒义齿石膏模型后物理性能的比较研究

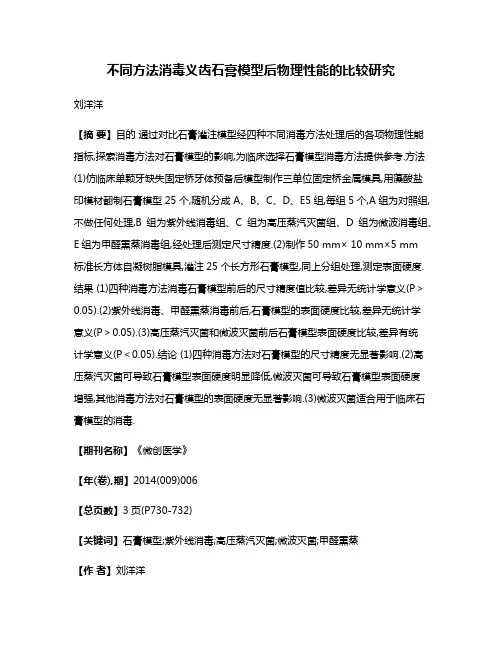

不同方法消毒义齿石膏模型后物理性能的比较研究刘洋洋【摘要】目的通过对比石膏灌注模型经四种不同消毒方法处理后的各项物理性能指标,探索消毒方法对石膏模型的影响,为临床选择石膏模型消毒方法提供参考.方法(1)仿临床单颗牙缺失固定桥牙体预备后模型制作三单位固定桥金属模具,用藻酸盐印模材翻制石膏模型25个,随机分成A、B、C、D、E5组,每组5个,A组为对照组,不做任何处理,B组为紫外线消毒组、C组为高压蒸汽灭菌组、D组为微波消毒组、E组为甲醛熏蒸消毒组,经处理后测定尺寸精度.(2)制作50 mm× 10mm×5 mm标准长方体自凝树脂模具,灌注25个长方形石膏模型,同上分组处理,测定表面硬度.结果 (1)四种消毒方法消毒石膏模型前后的尺寸精度值比较,差异无统计学意义(P＞0.05).(2)紫外线消毒、甲醛熏蒸消毒前后,石膏模型的表面硬度比较,差异无统计学意义(P＞0.05).(3)高压蒸汽灭菌和微波灭菌前后石膏模型表面硬度比较,差异有统计学意义(P＜0.05).结论 (1)四种消毒方法对石膏模型的尺寸精度无显著影响.(2)高压蒸汽灭菌可导致石膏模型表面硬度明显降低,微波灭菌可导致石膏模型表面硬度增强,其他消毒方法对石膏模型的表面硬度无显著影响.(3)微波灭菌适合用于临床石膏模型的消毒.【期刊名称】《微创医学》【年(卷),期】2014(009)006【总页数】3页(P730-732)【关键词】石膏模型;紫外线消毒;高压蒸汽灭菌;微波灭菌;甲醛熏蒸【作者】刘洋洋【作者单位】天津市宁河县医院口腔科,宁河县301500【正文语种】中文【中图分类】R783.62005年卫生部制定了《医疗机构口腔诊疗器械消毒技术操作规范》[1]，要求医疗机构必须根据口腔诊疗器械的危险程度及材质特点，选择合适的消毒或者灭菌方法。
由于部分消毒措施会影响到灌注石膏模型的物理性能，继而对加成的修复体的精确性造成影响，石膏模型的消毒一直未被临床医生普遍应用[2，3]。
不同消毒方法对口腔印模消毒效果及稳定性影响研究

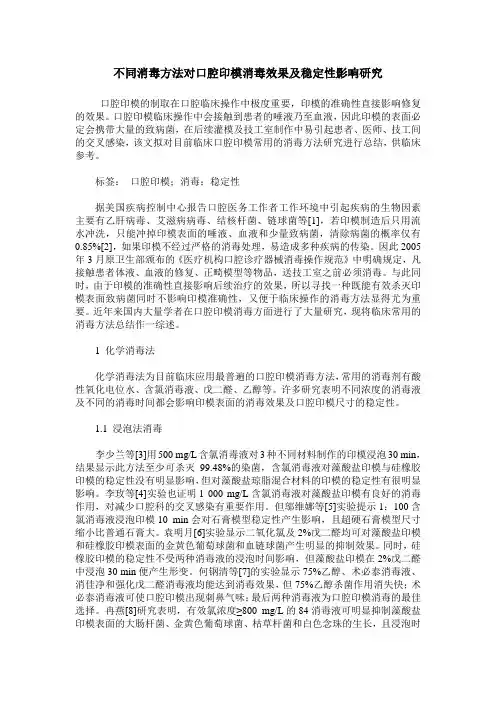

不同消毒方法对口腔印模消毒效果及稳定性影响研究口腔印模的制取在口腔临床操作中极度重要，印模的准确性直接影响修复的效果。
口腔印模临床操作中会接触到患者的唾液乃至血液，因此印模的表面必定会携带大量的致病菌，在后续灌模及技工室制作中易引起患者、医师、技工间的交叉感染，该文拟对目前临床口腔印模常用的消毒方法研究进行总结，供临床参考。
标签：口腔印模；消毒；稳定性据美国疾病控制中心报告口腔医务工作者工作环境中引起疾病的生物因素主要有乙肝病毒、艾滋病病毒、结核杆菌、链球菌等[1]，若印模制造后只用流水冲洗，只能冲掉印模表面的唾液、血液和少量致病菌，清除病菌的概率仅有0.85%[2]，如果印模不经过严格的消毒处理，易造成多种疾病的传染。
因此2005年3月原卫生部颁布的《医疗机构口腔诊疗器械消毒操作规范》中明确规定，凡接触患者体液、血液的修复、正畸模型等物品，送技工室之前必须消毒。
与此同时，由于印模的准确性直接影响后续治疗的效果，所以寻找一种既能有效杀灭印模表面致病菌同时不影响印模准确性，又便于临床操作的消毒方法显得尤为重要。
近年来国内大量学者在口腔印模消毒方面进行了大量研究，现将临床常用的消毒方法总结作一综述。
1 化学消毒法化学消毒法为目前临床应用最普遍的口腔印模消毒方法，常用的消毒剂有酸性氧化电位水、含氯消毒液、戊二醛、乙醇等。
许多研究表明不同浓度的消毒液及不同的消毒时间都会影响印模表面的消毒效果及口腔印模尺寸的稳定性。
1.1 浸泡法消毒李少兰等[3]用500 mg/L含氯消毒液对3种不同材料制作的印模浸泡30 min，结果显示此方法至少可杀灭99.48%的染菌，含氯消毒液对藻酸盐印模与硅橡胶印模的稳定性没有明显影响，但对藻酸盐琼脂混合材料的印模的稳定性有很明显影响。
李玫等[4]实验也证明1 000 mg/L含氯消毒液对藻酸盐印模有良好的消毒作用，对减少口腔科的交叉感染有重要作用。
但邬维娜等[5]实验提示1：100含氯消毒液浸泡印模10 min会对石膏模型稳定性产生影响，且超硬石膏模型尺寸缩小比普通石膏大。
二种消毒液对石膏模型表面乙肝病毒的消杀效果
二种消毒液对石膏模型表面乙肝病毒的消杀效果黄陵县中医院吕小梅引言：随着各种传染性疾病的增多，人们的消毒观念日益增强，预防各种传染性病毒污染的物品接触者的污染是摆在我们面前的一个重要课题。
制作义齿的模型是从缺牙患者的口中通过取印模型后所获得的，而需要镶复义齿的部分患者中，有可能患有某种传染性疾病或携带者，为更好的保护接触模型的操作者，不被传染性疾病感染，对模型的消毒就显得尤为重要。
本文就模拟对乙肝病毒所污染的模型采用二种消毒液进行消毒后，模型是否达到对接触者不造成危害进行了实验。
1、材料和方法1.1材料：义齿模型用硬石膏制作，厚度为1mm，直径为10mm的圆形石膏片。
5ml/L过氧乙酸消毒液，20g/L戊二醛消毒液，试验用乙肝病毒阳性血清，经检验效价为1:200。
1.2方法：1.2.1测试标本的制作。
在每个试验标本表面均匀涂布效价比为1:200的乙肝病毒阳性血清0.2ml，在自然环境下待其自然干燥。
1.2.2测试标本的消毒。
将涂布乙肝病毒阳性血清并已干燥的标本分别放入5ml/L过氧乙酸消毒液，20g/L戊二醛消毒液进行液泡消毒，标本被消毒液全部浸泡，每组标本使用消毒液为5ml，消毒时间设为15分钟和30分钟各一组，每组为4个标本片。
1.2.3对照组标本的制作。
将涂布乙肝病毒阳性血清并已干燥的标本放如5ml蒸馏水中浸泡，时间为15分钟和30分钟各一组。
1.2.4检测液的提取。
将二种消毒液消毒后的标本取出后，分别放入各自相应的中和液中清洗（5ml/L过氧乙酸消毒液使用10g/L硫代硫酸钠溶液中和，20g/L戊二醛消毒液使用5g/L亚硫酸钠溶液中和）。
对照组使用蒸馏水清洗，清洗时间为15分钟和30分钟各一组，然后取出各组液中的标本，剩余的中和液用作乙肝病毒检测，对照组经蒸馏水清洗后，取出标本后进行乙肝病毒检测。
2、结果。
5ml/L过氧乙酸消毒液和20g/L戊二醛消毒液对涂布乙肝病毒阳性血清的石膏标本，浸泡15分钟和30分钟，经检测均呈阴性反应，而蒸馏水对照组对涂布乙肝病毒阳性血清的石膏标本浸泡15分钟和30分钟后，经检测均呈阳性反应。
牙模机的消毒原理及使用方法
牙模机的消毒原理及使用方法口腔牙模是制作义齿的常用器具，在制作过程中要与人的口腔接触，容易感染致病微生物，造成交叉感染，因此，需要对牙模进行消毒。
易路ESS-1牙科模型消毒机消毒原理：采用ESS-1型牙科模型消毒机专用消毒液(主要成分为邻苯二甲醛含量(g/L)5.00～6.00，复合季铵盐含量(g/L)50.00～60.00)作为杀菌因子。
将消毒液雾化导入被消毒物品表面，可杀灭龟分枝杆菌、灭活病毒达到中水平消毒。
产品结构：由消毒舱、雾化系统、通风干燥系统、微机控制系统及加液系统组成。
产品优势：1、全程可视，透明前置舱门，可全程观察消毒、清洗的全部过程2、一键启动消毒，智能显示屏全程显示状态流程，消毒完成自动蜂鸣提醒。
3、 360度全覆盖消毒，采用独家专利内置腔体配合独特消毒方法，达到360度全覆盖，消毒无死角。
4、消毒后不变形，采用专利技术进行消毒，消毒后印模不变形。
5、超强消毒能力，可杀灭龟分枝杆菌、灭火病毒达到中水平消毒。
6、专用消毒液，采用独家研发的专用消毒液进行消毒。
7、环保排放，消毒后的消毒液可直接排放，不污染环境。
8、消毒时间短，消毒效果好，印模消毒时间9分钟即可完成。
9、人性化的操作高度，操作起来得心应手。
10、多功能多模式，对印模、石膏模、义齿可选择对应模式消毒。
11、设备的作用，保护医护人员，降低交叉感染几率，安全高效，避免医患感染风险。
使用范围：用于义齿制作过程中对口腔印模、石膏模、义齿以及修复体、矫正器及牙托板、照相拉钩等进行消毒。
使用方法消毒机共有二种工作模式模式 1 ( 消毒模式)：印模消毒时间为 9 分钟(其中喷晒 5 分钟，静置作用 4 分钟)。
石膏模消毒时间为 9 分钟(其中喷晒 5 分钟，静置作用 4 分钟)，通风干燥 7 分钟。
义齿消毒时间为 9 分钟(其中喷晒 5 分钟，静置作用 4 分钟)，清洗通风干燥 11 分钟。
模式 2 (设备清洗模式)：用于物品及设备自身的清洗、干燥(清洗、干燥 20 分钟)。
调合消毒法对石膏模型消毒效果的实验研究
调合消毒法对石膏模型消毒效果的实验研究刘嘉;郑轶文;李岩;张晓红;姜龙;左恩俊【摘要】To evaluate the effects of disinfection on contaminated gypsum models mixed with disinfectant in vitro. [ Methods] Silicone rubber impressions were divided into the group of Staphylococcus epidermidis, Candida albican-sand and Pseudomonas aeruginosa. The negative control group with no bacterial contamination was set up. Silicone rubber impressions were poured with gypsum power mixed with 2% glutaraldehyde, 0. 5% 84, 0. 5% iodophor and sterile distilled water. One hour later gypsum models were released from silicone rubber impressions. The group of sterile distilled water was positive control group. All specimens were immersed in diluent respectively. Colony forming units were countered after culture and were used to calculate the sterilization ratio. [ Results ] For Staphylococcus epidermidis., Candida albicans and Pseudomonas aeruginosa, 100% reduction of colony forming units was obtained with gypsum mixed with 2% glutaralde-hyde,0. 5% 84 and 0.5% iodophor. [Conclusion] Gypsum mixed with 2% glutaraldehyde, 0. 5%84,0.5% iodophor can achieve an efficient effect on the gypsum models contaminated by Staphylococcus epidermidis, Candida albicans and Pseudomonas aeruginosa.%[目的]探讨消毒液调拌超硬石膏对沾染微生物石膏模型的消毒效果.[方法]将硅橡胶印模按所染菌种分为表皮葡萄球菌组,白色念珠菌组和绿脓杆菌组.并设立不染菌的阴性对照组.用2％戊二醛、0.5％84消毒液、0.5％碘伏和无菌蒸馏水调拌超硬石膏,于印模内灌注石膏模型,1h后脱模.无菌蒸馏水调拌组为阳性对照组.将各石膏模型试件浸入稀释液中洗下余菌、接种、培养并进行CFU计数,计算各组的杀菌率.[结果]2％戊二醛、0.5％84消毒液、0.5％碘伏调拌超硬石膏对表皮葡萄球菌、白色念珠菌、绿脓杆菌的杀菌率达100％.[结论]用2％戊二醛、0.5％84消毒液、0.5％碘伏调拌超硬石膏对沾染表皮葡萄球菌、白色念珠菌、绿脓杆菌的石膏模型消毒合格.【期刊名称】《大连医科大学学报》【年(卷),期】2012(034)006【总页数】3页(P562-564)【关键词】调合法;石膏模型;消毒;细菌【作者】刘嘉;郑轶文;李岩;张晓红;姜龙;左恩俊【作者单位】大连医科大学中山学院,辽宁大连116085;大连医科大学中山学院,辽宁大连116085;大连医科大学中山学院,辽宁大连116085;大连医科大学中山学院,辽宁大连116085;大连医科大学中山学院,辽宁大连116085;大连医科大学口腔医学院,辽宁大连116044【正文语种】中文【中图分类】R783.6口腔印模由于直接接触患者的唾液甚至血液, 表面常携带有大量细菌、病毒及真菌等病原微生物, 这些微生物不消除就会造成石膏模型的污染，最终会导致医务人员、患者和技工之间的交叉感染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型口腔诊所口腔石膏模型消毒方法的探讨
This model paper was revised by the Standardization Office on December 10, 2020
小型口腔诊所口腔石膏模型消毒方法的探讨
摘要：目的：寻找一种适合口腔诊所的少量模型、简单有效、便于普及的消毒方法。
方法：使用2%戊二醛浸泡消毒法、微波消毒法、紫外线光照法、75%酒精喷涂法对200副染有金葡菌、乙肝病毒口腔石膏模型进行消毒效果实验。
制作口腔石膏模型代型，使用电子万能实验机进行模型消毒前后尺寸变化、抗压强度及抗弯强度的实验对照分析。
结果：2%戊二醛浸泡消毒法、微波消毒法对口腔石膏模型的消毒效果理想，2%戊二醛浸泡消毒法、紫外线光照法、75%酒精喷涂法对口腔石膏模型的尺寸、抗弯强度、抗压强度无影响。
结论：2%戊二醛浸泡消毒法适合口腔诊所的经济有效的消毒方法。
关键词：口腔石膏模型；抗压强度；抗弯强度
口腔石膏模型是为了研究口腔内各种软硬组织关系及口腔临床治疗过程中制作义齿、正畸元件等而翻制的口腔组织阳模。
口腔石膏模型由口腔印模翻制而来，印模制取过程中容易被病人体液、唾液甚至血液等污染，未经消毒的模型上经常检出表皮葡萄球菌、肺炎球菌、大肠杆菌、白色念珠菌、链球菌、绿脓假单胞菌等多种细菌。
同时我国又是乙肝大国，口腔石膏模型污染患者血液的概率高。
本实验前调查潍坊市区17家小型口腔诊所，均无对口腔石膏模型进行消毒处理，主要原因为重视不够及消毒处理过程费用高、复杂等。
多种因素导致口腔石膏模型成为患者、口腔医生、口腔技师交叉感染的潜在媒介。
1 材料与方法
实验材料口腔石膏材料使用的是水粉比为25ml：100g的Ⅳ型超硬石膏。
消毒方法中使用的是20g/L的戊二醛消毒液、家用微波炉、紫外线消毒柜及体积分数75%的酒精。
实验方法
金葡菌悬浊液及乙肝病毒血清的准备：用无菌接种环挑取分纯的金黄色葡萄球菌菌落4～5个，接种于3～5mlM-H肉汤，置于37℃孵化箱中培养4h，用生理盐水校正菌液浓度至与麦氏比浊标准相同。
乙肝病毒血清由潍坊护理职业学院检验科提供，效价比为1：200。
口腔石膏模型及其代型的制备：严格按照水粉比，使用真空搅拌机以300rpm搅拌石膏40s，并于震荡器上灌注口腔石膏模型。
使用口腔上颌牙列标准硅胶阴模灌注100副口腔石膏模型做消毒效果研究。
加工制作直径15mm，高40mm的金属模具，使用硅橡胶印模材料翻制其阴模，以此阴模灌注口腔石膏模型代型50副做消毒前后尺寸变化及抗弯强度实验研究。
按同样方法制作直径15mm，高20mm的口腔石膏模型代型50副做消毒前后的抗压强度实验研究。
消毒实验分组及消毒处理：以口腔石膏模型污染微生物类别分为A组（乙肝病毒）和B组（金葡菌）两组，每组50个样本。
每组模型各随机分5小组，每小组10个样本，分别使用2%戊二醛浸泡消毒法、微波消毒法、紫外线光照法、75%酒精喷涂法，最后一小组为对照组，不做任何处理。
染菌前，所有样本均进行高压蒸汽灭菌处理。
将效价比为1：200的乙肝病毒阳性血清涂布于A组样本两侧第一磨牙、中切牙各面，力求污染位置覆盖唇舌侧、前后牙、咬合面与光滑面。
待其自然干燥后，分别用2%戊二醛浸泡20min，微波消毒5min，紫外线照射2h，75%酒精均匀喷涂处理。
消毒结束后所有样本均在无菌柜中静止2h。
对照组涂布乙肝病毒阳性血清后直接放置于无菌柜中2h 后取出。
消毒处理后的样本取出后置于无菌玻璃器皿，使用2ml无菌生理盐水进行冲洗口腔石膏模型各面，尤其是污染区域。
A组剩余的冲洗液作为检测样本，使用乙肝病毒表面抗原诊断试剂盒进行检测。
使用微量加样器取20ul金黄色葡萄球菌菌悬液均匀涂布于B组样本的两侧第一磨牙、中切牙各面。
染菌结束后立即进行消毒处理，处理过程同A组。
A组的冲洗液震荡均匀后用无菌接种环划线培养于血琼脂培养基上，于37℃孵化箱进行细菌培养24h。
取出检查培养基上有无金黄色葡萄球菌生长，如果有进行菌落计数。
对照组冲洗液用无菌蒸馏水稀释10倍，按同样方法进行细菌培养和菌落计数统计。
尺寸测量分组及处理：将直径15mm，高40mm的口腔石膏模型50副按四种消毒方法随机分成5组，最后一组为对照组，不做处理。
用高精度游标卡尺测量模型消毒前、消毒后的高度值，每副模型测量三次取平均值。
抗弯强度分组及处理：将直径15mm，高40mm的口腔石膏模型50副按四种消毒方法随机分成5组，最后一组为对照组，不做处理。
使用电子万能实验机，将五组样本分别放置于测试台面，对样本正中点施加min的加速力，直到样本折断为止。
从电脑上读取每件样本折断时的最大压力数值，以此数值反映抗弯强度大小。
抗压强度分组及处理：将直径15mm，高20mm的口腔石膏模型50副按四种消毒方法随机分成5组，最后一组为对照组，不做处理。
对五组样本的横断面进行加载min的加速力，直到样品破裂为止，从电脑上记录破裂时的最大力值，以此数值反映抗压强度大小。
2 实验结果
消毒后乙肝表面抗原检测分析
口腔石膏模型经2%戊二醛浸泡20min，微波消毒5min后HbsAg转阴率达100%，紫外线照射2h和75%酒精喷涂消毒后均仅1副模型抗原检测阴性，对照组全部为抗原检测阳性。
金葡菌抑菌率的统计分析
口腔石膏模型经2%戊二醛浸泡20min，微波消毒5min，75%酒精喷涂处理后抑菌率达100%，紫外线照射组中有一个样本检测出菌落，抑菌率达%。
消毒前后尺寸变化的统计分析（表1）
消毒后抗弯强度变化的统计分析（表2）
消毒后抗压强度变化的统计分析（表3）
3 讨论
本试验选取金葡菌这种常见的革兰氏阳性球菌为细菌代表，选取乙肝病毒这种严重威胁中国人健康的病毒为病毒代表进行污染口腔石膏模型。
针对小型口腔诊所的低成本运作，本实验选取操作简单、成本较低的2种物理消毒法和2种化学消毒法。
实验结果表明四种消毒方法均对金葡菌有较好的杀灭效果，紫外线光照法未达到100%的杀灭效果可能原因是口腔石膏模型复杂咬合面引起照射死角。
本实验中紫外线照射距离为50cm，多角度照射。
四种消毒方法中戊二醛浸泡法和微波消毒法对乙肝病毒有较好的杀灭效果，这与朱静等对戊二醛浸泡法杀灭乙肝病毒的研究报道相同。
酒精喷涂法和紫外线光照法对乙肝病毒杀灭效果不佳，但秦克勤等报道用75%酒精对乙肝病毒阳性血清消毒120min后HBsAg可全部转阴。
考虑到酒精的挥发性，要维持一个稳定的消毒液浓度难度较大。
本实验对口腔石膏模型消毒后物理性能的研究主要从尺寸、抗压强度、抗弯强度三方面进行。
实验结果表明除微波消毒法外其他三种消毒方法对口腔石膏模型的物理性能同对照组相比无显着差异（P>），微波消毒法对口腔石膏模型的尺寸变化、抗弯强度同对照组相比无显着差异（P>），但对抗压强度的影响有统计学意义（P<）。
微波消毒后口腔石膏模型的抗压强度明显降低，口腔可摘局部义齿装盒填胶过程中，抗压强度重要性凸显，一
旦石膏材料压缩强度低，义齿基托可能被损坏。
理想的口腔石膏模型消毒方法应该是在对病原微生物有效消灭的基础上，不影响口腔石膏模型的各种物理性能。
4 结论
2%戊二醛浸泡消毒法以其操作简单、价格低廉，适合做小型口腔诊所推广使用的口腔石膏模型消毒方法。
参考文献：
[1]陈治清.口腔材料学[M].4版.北京：人民卫生出版社，2008：56.
[2]曲义章，刘洪爱，王思成，等.应用微波消毒石膏模型的效果观察[J].现代口腔医学杂志，2003，17（6）：500.。
