10KV线路验电挂接地线更换直线绝缘子的操作步骤
10KV线路验电挂接地线更换直线绝缘子的操作步骤一、10KV线路验电操作步骤：1.验证工具准备：保护手套、绝缘手套、绝缘鞋、验电仪表、安全带等。
2.巡视线路：仔细检查线路的各种设备、绝缘子、杆塔等是否正常。
3.在接线柜或者设备上，设置隔离开关，将线路切断。
4.验电前检查：使用万用表验证是否有电压存在。
5.验电操作：使用验电表测量线路的电压并记录下来。
6.安全保护措施：根据实际情况，采取必要的保护措施，如佩戴保护手套、安全带等。
二、挂接地线操作步骤：1.验证工具准备：绝缘手套、挂接地线、地线夹、绝缘棍等。
2.检查挂接地线的绝缘状况，确保没有损坏。
3.在需要挂接地线的位置，使用绝缘棍固定住地线夹。
4.使用绝缘手套，将地线夹紧固在杆塔绝缘子上。
5.将挂接地线绑在地线夹上，并使用夹子固定。
6.检查挂接地线的连接是否牢固稳定，确保安全。
7.完成挂接地线后，及时清理现场，维护好工作环境。
三、更换直线绝缘子操作步骤：1.断开电源：在更换绝缘子前，首先切断线路电源，并在切断开关上设置警示标志。
2.确认线路结构：仔细观察绝缘子所处的线路结构，了解线路的支撑构架及相应电气设备的位置。
3.拆除旧绝缘子：使用绝缘工具，拆除旧绝缘子，注意操作时防止对其他设备的损伤。
4.安装新绝缘子：使用吊车或人力，将新绝缘子悬挂在合适的位置上，并用绝缘夹固定牢固。
5.连接电线：重新连接被拆除的电线，确保连接紧固牢靠，并做好绝缘处理。
6.清理现场：操作结束后，及时清理工作现场，并确保工作环境的整洁。
以上是10KV线路验电、挂接地线、更换直线绝缘子的操作步骤，希望能对您有所帮助。
如有疑问，请随时追问。
高压接地线标准
接地线定义：接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。
在电力系统中接地线是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
按部颁规定，接地线必须是25平方以上裸铜软线制成。
接地线的分类：1、平口螺旋接地棒（户内母排，变电母排）2、圆口螺旋接地棒（户内线路，变电线路）3、双簧压紧式接地棒（户内线路，变电线路）4、手握式接地棒（户内母排，变电母排）接地线的使用说明：1、挂接地线时：先连结接地夹，后连接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。
2、安装：将接地软铜线分相上双眼铜鼻子固定在接地棒上的（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。
3、核实接地棒的电压等级与操作设备的电压等级是否一致。
4、接地软铜线有分相式和组合式，接地棒有平口和双簧钩式线夹。
配电系统的接地部分：1、相线（L）。
输送电能的导体，正常情况下不接地2、中性线（N）。
与系统中性点相连，并能起输送电能作用的导体。
3、保护中性线（PEN）。
兼有保护线和中性线作用的导体。
4、电源接地点。
将电源可以接地的一点（通常是中性点）进行接地。
注意事项：1、工作之前必须检查接地线。
软铜线是否断头，螺丝连接外有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。
2、挂接地线前必须先验电，未验电挂接地线是基层中普遍的习惯性违章行为，在悬挂时接地线导体不能和身体接触。
3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能，深受其害的例子不少。
4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。
5、要爱护接地线。
接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。
6、新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。
接地线的使用方法(续完)
在 停 电 的 输 电 线 路 上 作 业 ，如 果 不 正 确 使 用 个 人 保 护 接 地 线 ，也 可 能 会 导 致 触 电事 故地 线 的布局 直接 影响 工作 人员 所受 的接 触 电压 ， 最 优 的布 局是 在 工 作 杆塔 两 侧相 邻 杆 的导线 上 接 地 ， 且 在 工 作 杆 塔 的工 作 相 也 要 进 行 个 人 保 护 接 地 ，特 别 适 用于 检修 地段 长 和平行架 设 的输 电线 路 。不 能忽视 接 地杆 塔地 面工作 人 员 的安全 ， 接地 线将 感应 电压 、 雷 电 通 过 杆 塔 和 接 地 引 下 线 导 人 大 地 ，在 杆 塔 与 大 地 间 产 生 的 接 触 电 压 和 转 移 接 触 电 压 都 是 很 危 险 的 ， 所 以 规 定 作 业 区 的人 员 未 经 同 意 都 不 能 靠 近 接 地 杆 塔 。 在 杆塔 上挂 接 地线 时 ， 通 常是 一只 手拿 接地 线 ， 另
一
（续 完 ）
交叉 线路 最近 ． 比较 容 易 感 应 电 。 只 验 边 相 ， 不 验 中 间 相是 不 能保证 安全 的 ， 必 须 每 相 都 验 明 确 无 电压 。 （ ５ ） 悬挂 接地 线必须 戴绝 缘手 套 。 在 线 路 检 修 现 场
悬挂 接 地线 时 ， 有 些人 觉得戴 绝缘 手套 挂接 地 线 ， 操 作 不灵 活 ， 同时认为 接地 绝缘 棒 比较长 ， 一般 不 愿戴 绝缘
农村 电工
Ｎ 圜
Ｎ Ｄ１ Ａ Ｎ Ｇ Ｏ Ｎ Ｏ Ｎ ＧＣ Ｕ
Ｇ 幸持 …： 朱 。 宁 。
ｉ
２ ０ １ ４ 年第 ２ ２ 卷第 ３期
为 减 少 土 壤 电 阻 和 接 触 电 阻 ，使 检 修 线 路 可 靠 接
农网线路检修时悬挂接地线的注意事项
农网线路检修时悬挂接地线的注意事项1. 悬挂接地线前，必须先确认线路处于停电状态。
对于还未完全停电的情况，必须先采取相应措施确保安全。
2. 在悬挂接地线之前，应充分了解线路的电压等级和结构布置，选择适当的接地点和方法。
确保接地线与电网接地系统能够有效连接。
3. 在悬挂接地线之前，应先对接地线进行全面检查，确保其正常、完好、无损坏。
特别注意线路上是否存在腐蚀、老化、断裂等问题，有问题的接地线应及时更换。
4. 悬挂接地线时，要选择结构牢固、材质可靠的支架。
支架的安装要稳固牢靠，能够承受预计负荷，并能防止接地线被人为破坏或外力损坏。
5. 接地线的悬挂高度应符合规定，一般为2米以上。
悬挂高度过低容易与人和车辆接触，增加意外的发生概率。
6. 悬挂接地线时，要保证接地线的拉紧程度适中。
过紧的接地线可能导致过度应力和挤压，从而影响线路的安全性能。
过松的接地线则可能容易发生松脱甚至脱落。
7. 在悬挂接地线时，要确保接地线与其他设施之间的距离充分，避免接地线与其他电缆线路等发生干扰。
8. 悬挂接地线时，要避免接地线与建筑物或其他设施发生碰撞，防止接地线被损坏。
9. 悬挂接地线后，要进行必要的测试和检查。
检查接地线的固定情况、与主设备的连接情况以及接地电阻是否满足要求等。
10. 完工后，要及时清理施工现场，并对悬挂接地线的状态进行记录和归档。
以备后续维护和管理。
11. 在农网线路检修过程中，要严格按照相关的安全操作规程进行操作，并遵守各项安全措施。
必要时，应戴防护用品，如绝缘手套、绝缘靴、安全帽等，以确保安全施工。
12. 农网线路检修中的悬挂接地线工作，应由合格的技术人员进行。
技术人员应具备相关的资质和工作经验，熟悉接地线的悬挂和维护操作。
13. 在悬挂接地线过程中，要随时关注天气状况。
如遇雷雨等恶劣天气，应暂停悬挂接地线的工作，确保工作人员的人身安全。
14. 在悬挂接地线时，要确保周围人员和设备的安全。
要设置警示标志，限制非工作人员的进入，并确保工作区域有足够的安全隔离距离。
检修设备（线路）时接地线的装设要求及方法
检修设备（线路）时接地线的装设要求及方法接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。
在检修设备（线路）时，当验明设备（线路）确已无电压后，应立即将检修设备（线路）用接地线（或合接地刀闸）三相短路接地。
这是保护工作人员在工作地点防止突然来电的可靠安全措施，同时设备断开部分的剩余电荷亦可因接地而放净。
一、对接地线的要求1.装设接地线应由两人进行（经批准可以单人装设接地线的项目及运行人员除外）。
2.接地线应用多股软裸铜线，其截面积应符合短路电流的要求，但不得小于25mm²（接地线是为了防止突然来电，保护人身安全而装设的，它必须能够承受短路电流的冲击。
如果截面积过小或接触不好，一旦发生短路就会烧断接地线，对工作人员就产生危险，因此规程规定线路上使用的接地铜线截面积不得小于25mm²。
在发电厂及变电站内某些地点还要验算接地线的热稳定性，因为有的地方短路电流值很大，必须使用较大截面积的接地线）。
接地线在每次装设前应经过详细检查。
损坏的接地线应及时修理或更换，禁止使用不符合规定的导线作接地或短路之用。
3.接地线必须使用专用的线夹固定在导体上，禁止用缠绕的方法进行接地或短路。
4.对于可能送电至停电线路或设备的各方面，均应装设接地线或合上接地隔离开关，以做到从电源侧看过去，工作人员均在接地线后面，即在接地线的保护之下进行工作。
当有产生危险感应电压的可能时，需视情况适当增加接地线。
进行线路工作时，除了遵循以上有关原则外，至少应在每个工作班组的工作地段两侧悬挂接地线，线路停电工作一般应在发电厂、变电站内装设接地线（两线一地制变电站等特殊情况除外）。
5.当检修发电厂、变电站的10m及以下母线时，可以只装设一组接地线；而当检修10m以上母线时，则应视连接在母线上的电源进线数、分布情况及感应电压大小适当增设接地线的数量；在门形构架的线路侧进行停电检修时，如工作地点到接地线的距离小于10m，从电源侧看进去工作地点即使在接地线的后面，也允许不再另装设接地线。

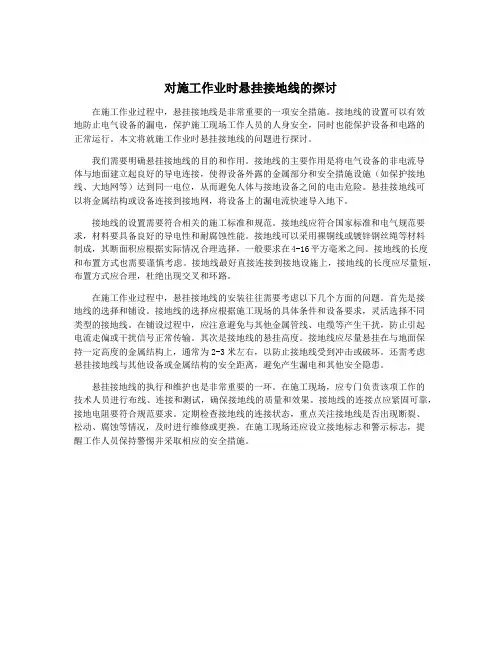

对施工作业时悬挂接地线的探讨
对施工作业时悬挂接地线的探讨在施工作业过程中，悬挂接地线是非常重要的一项安全措施。
接地线的设置可以有效地防止电气设备的漏电，保护施工现场工作人员的人身安全，同时也能保护设备和电路的正常运行。
本文将就施工作业时悬挂接地线的问题进行探讨。
我们需要明确悬挂接地线的目的和作用。
接地线的主要作用是将电气设备的非电流导体与地面建立起良好的导电连接，使得设备外露的金属部分和安全措施设施（如保护接地线、大地网等）达到同一电位，从而避免人体与接地设备之间的电击危险。
悬挂接地线可以将金属结构或设备连接到接地网，将设备上的漏电流快速导入地下。
接地线的设置需要符合相关的施工标准和规范。
接地线应符合国家标准和电气规范要求，材料要具备良好的导电性和耐腐蚀性能。
接地线可以采用裸铜线或镀锌钢丝绳等材料制成，其断面积应根据实际情况合理选择，一般要求在4-16平方毫米之间。
接地线的长度和布置方式也需要谨慎考虑。
接地线最好直接连接到接地设施上，接地线的长度应尽量短，布置方式应合理，杜绝出现交叉和环路。
在施工作业过程中，悬挂接地线的安装往往需要考虑以下几个方面的问题。
首先是接地线的选择和铺设。
接地线的选择应根据施工现场的具体条件和设备要求，灵活选择不同类型的接地线。
在铺设过程中，应注意避免与其他金属管线、电缆等产生干扰，防止引起电流走偏或干扰信号正常传输。
其次是接地线的悬挂高度。
接地线应尽量悬挂在与地面保持一定高度的金属结构上，通常为2-3米左右，以防止接地线受到冲击或破坏。
还需考虑悬挂接地线与其他设备或金属结构的安全距离，避免产生漏电和其他安全隐患。
悬挂接地线的执行和维护也是非常重要的一环。
在施工现场，应专门负责该项工作的技术人员进行布线、连接和测试，确保接地线的质量和效果。
接地线的连接点应紧固可靠，接地电阻要符合规范要求。
定期检查接地线的连接状态，重点关注接地线是否出现断裂、松动、腐蚀等情况，及时进行维修或更换。
在施工现场还应设立接地标志和警示标志，提醒工作人员保持警惕并采取相应的安全措施。
农网线路检修时悬挂接地线的注意事项范本
农网线路检修时悬挂接地线的注意事项范本一、线路检修前准备工作1.仔细阅读相关文件资料，了解线路的运行状况、故障情况以及历史维修记录。
2.组织相关工作人员参与讨论会议，明确检修计划和安全措施。
3.组织必要的设备和工具，确保能够满足检修任务的要求。
4.检查和确保个人防护装备完备，包括绝缘手套、绝缘鞋、安全帽、防护眼镜等。
5.检查和确保检修车辆和工具的良好状态，确保正常使用。
6.对线路进行全面检查，确定需要悬挂接地线的位置和数量。
7.检查接地线的数量和长度是否足够，同时确保接地线的质量合格。
二、线路检修时悬挂接地线的操作方法1.确定悬挂接地线的位置，根据线路特点和实际情况选择合适的悬挂点。
2.确保悬挂接地线的连接头部分和支架都清洁干净，无油污和灰尘。
3.确保接地线连接头部分和支架的金属表面都没有腐蚀和生锈的情况。
4.悬挂接地线时，要保持环境清洁，确保没有异物和杂草干扰操作。
5.悬挂接地线的实际操作，应满足以下要求：（1）接地线悬挂要牢固，不能晃动，以保证与地面的接触良好。
（2）悬挂接地线应保持直立状态，确保正常使用。
（3）悬挂接地线的固定点应选在坚固的支架上，确保安全可靠。
（4）悬挂接地线的数量和长度应满足规定的要求，确保有效进行接地。
（5）悬挂接地线时，要保持适当的间隔，避免相互干扰。
（6）悬挂接地线时，要保证接地线的末端能够有效接触到地面。
三、线路检修时悬挂接地线的安全措施1.确保操作人员已经接受相关培训，具备操作技能和安全意识。
2.操作人员必须佩戴个人防护装备，并按照规定的程序操作。
3.检修工作组要有专人负责监督和指导操作，确保操作规范和安全。
4.操作人员要熟悉线路的电气特性，尽量避免触碰带电部件。
5.检修期间，要按照规定的工作程序进行操作，不得擅自更改。
6.必要时，要采取断开电源或跳闸的措施，确保操作人员的安全。
7.悬挂接地线的接触部分要经常清洁和检查，防止接触不良造成安全隐患。
8.检修结束后，要对悬挂接地线进行清理和检查，确保下次使用。
农网线路检修时悬挂接地线的注意事项
农网线路检修时悬挂接地线的注意事项悬挂接地线是农村电网线路检修中的一项重要工作，它能有效地保护工作人员的安全，减少电气事故的发生。
在进行农网线路检修时，悬挂接地线的注意事项如下：一、遵守安全操作规程1.在操作前，务必了解所检修线路的电压等级和故障类型，以及电压等级下接地线规格的要求。
2.检查并确保悬挂接地线的材料完好，并按照规程对其进行检修和维护。
3.操作时应佩戴安全防护装备，包括绝缘手套、绝缘鞋、安全帽等。
二、确保接地线的有效接地1.选择稳定的接地设备，并按照规程正确连接到地线上。
2.接地线与杆塔、变电设备及其他接地设施之间应保持足够的接触面，并确保接地线能够充分接触到地面。
3.悬挂接地线时应避开可能会产生故障电弧的地方，例如电桩顶端、变压器等。
三、保障自身的安全1.悬挂接地线时应远离高压电线，避免触碰到带电零支点或其他高压设备。
2.当悬挂接地线时，不要盲目攀爬或走近高压设备，以免发生触电事故。
3.悬挂接地线时，应注意观察周围环境，确保没有其他工作人员或物品靠近，防止意外伤害发生。
四、正确操作悬挂接地线1.在悬挂接地线前，先将线夹打开并固定住。
2.将接地线的一个端头放在接地装置上，另一个端头从导线或线夹中穿过，并固定到导线或线夹上。
3.用力拉紧接地线，确保其紧固牢固，不易松脱。
4.悬挂接地线的高度要适当，不能过低或过高，通常要求悬挂距离地面1.8米以上。
五、检查悬挂接地线的状态1.在悬挂接地线后，应对接地线的连接部位进行检查，确保连接牢固，没有松动或异常。
2.接地线的绝缘层应完好无损，无明显划伤或磨损，否则应立即更换。
3.定期对悬挂接地线进行检修和维护，确保其正常工作。
六、防止天气等特殊因素的影响1.在风力较大或天气恶劣的情况下，悬挂接地线需要加固，以防止其受到外力影响松动。
2.在雷雨天气下，应立即中止悬挂接地线的作业，以免触电危险。
总之，悬挂接地线是农网线路检修中必不可少的一项工作，对人身安全和电网设备的保护起着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挂式接地线使用方法
高压接地线的组成：接地棒、接线夹、软铜线、接地夹或接地钉组成。
接地棒的材质为玻璃钢环氧树脂，绝缘性能好，强度大。
按使用环境：室内一般用手握式接地棒，室外线路用双簧式接地棒，变电用平口式接地棒等软铜线型号：16方、25方、35方、50方、70方等以下是产品图片这款是单舌式的，多用于室外。
1、标题：低压接地线、380V接地线、室内接地线、低压平口接地线、手握式接地线
2、悬挂式接地线接地线分类：低压接地线（变电用接地线、380V接地线、500v接地线、6KV接地线、手握式接地线）高压接地线（10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV接地线，平口螺旋式接地线，线路型接地线，户外用接地线，喉头式接地线，双簧式接地线）接触网接地线、接触轨接地、线路用接地线。
3、接地线组成：【由绝缘操作棒】（操作杆的材质选用质量最好的玻璃钢环氧树脂杆制作，接电线夹有平口螺旋钩，双簧式挂钩，喉头式挂钩等。
一般室内高低压的每组有3根也有4根的，室外高压的一般为三根。
没个电压等级所选操作杆的长度也不同，
悬挂式接地线根据国家标准规定如下：
380v接地线、500v接地线，6kv接地线，操作棒长度50CM
10KV接地线操作棒长度长度1米
35KV接地线绝缘操作棒长度1.5米
110KV接地线绝缘操作棒长度2米
220KV接地线绝缘操作棒长度2.5米
500KV接地线绝缘操作棒长度8米
【接地软铜线】（短路线是多股特细腻的软铜绞线合成一股，外敷一层透明的绝缘pvc套管，然后再压上线鼻子（特别注意：铜线有纯铜和铜包钢的，或者是不满方的，不满方的不能测电阻，铜包钢的价格比纯铜要便宜好多，检测也过不了关，容易出重大事故，客户选购前一定要慎重）【接地线夹或接地地针】具体长度根据要求定做。
接地夹和接地棒操作钩的材质有铝制和铜制，但因铜的成本比较高，现在多用铝制的。
4、接地线软铜线的知识介绍：【直径】16平方毫米软铜线，25平方毫米软铜线，35平方毫米软铜线，50平方毫米软铜线，75平方毫米软铜线，90平方毫米软铜线
【接地线标准】我公司软铜线均按照国家标准制作。
对地电阻如下：接线鼻之间测量直流电阻，对于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各种截面，平均每米的电阻值应分别小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。
操作棒的工频耐压试验，10KV，35KV，63KV，110KV，220KV接地棒分别要通过在45KV，95KV，175KV，220KV，440KV打耐压，保持一分钟不击穿。
而330KV，500KV接地棒要分别在380KV，580KV上打耐压，保持五分钟不击穿。
周期不超过5年。
【接地方式】接地地钉入地式，接地线卡母排式
【材质】压铸铝材质，压铸铜材质
【软铜线型号分类】型号：3*1+6接地线，3*1+10接地线，4*1+10接地线，3*1+15接地线，3*3+15接地线。
5、悬挂式接地线使用环境：
【室内用】室内用是在电力设备上接电接地，接线线夹采用平口螺旋式，接地方式采用接地线夹（接母排和铜排式）。
低压接地线，分为室内设备用接地线和室外线路用接地线两种，一般低压线路采用三相四线制。
【室外用】室外线路用采用双簧式，接地方式采用入地地丁方式。
6、接地线推荐型号：低压室内用50CM平口螺旋接地棒四根为一套，铜线采用国家标准规定的25平方毫米的3*1+8米的优质软铜线，接地采用压铸式接地线夹。
低压室外用50CM的双簧是接地棒四根为一套，铜线采用国家标准规定的25平方毫米的3*1+12米优质软铜线。
7、接地线使用方法：使用时应先接地，再接电，这样是导线连接，接线线夹和铜线及接地线夹形成一个接地回路。
8、接地线注意事项：接地线是先接地端，后接导体端，接地线应该接触良好，连接可靠。
拆接地线的顺序应该相反。
装拆接地线都应该使用绝缘手套和绝缘棒。
人体不得接触接地线或未断的导线，一防止感应导电。
