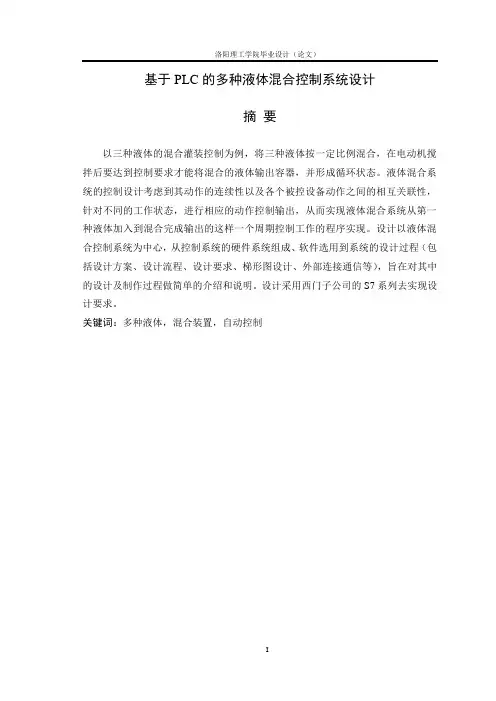

基于PLC的多种液体混合控制系统设计
摘要
以三种液体的混合灌装控制为例，将三种液体按一定比例混合，在电动机搅拌后要达到控制要求才能将混合的液体输出容器，并形成循环状态。

液体混合系统的控制设计考虑到其动作的连续性以及各个被控设备动作之间的相互关联性，针对不同的工作状态，进行相应的动作控制输出，从而实现液体混合系统从第一种液体加入到混合完成输出的这样一个周期控制工作的程序实现。

设计以液体混合控制系统为中心，从控制系统的硬件系统组成、软件选用到系统的设计过程（包括设计方案、设计流程、设计要求、梯形图设计、外部连接通信等），旨在对其中的设计及制作过程做简单的介绍和说明。

设计采用西门子公司的S7系列去实现设计要求。

关键词：多种液体，混合装置，自动控制
Based on a number of the plc a control system design
ABSTRACT
Mixture of three kinds of liquid filling control, for example, the three kinds of liquid by mixing, after mixing in the motor control requirements in order to achieve the mixed liquid output container, and form loop. Liquid Hybrid control system design taking into account the continuity of its movements and actions of various charged Shebei correlation between, for different working conditions, with corresponding motor control output in order to achieve liquid mixing system from a liquid by adding to the mix to complete the output of such a cycle control for program implementation. Liquid hybrid control system design for the center,From the control system hardware system, software used to the system design process (including design, design process, design requirements, ladder design, external connections and communications), seeks to design and manufacturing process which presents a brief introduction and Note. Design in siemens china's s7 series of to achieve the design demands.
KEY WORDS: Multi-fluid, Hybrid devices, Automatic control
目录
前言 (1)
第1章多种液体混合灌装机控制系统设计 (3)
1.1 方案设计 (3)
1.2 方案的介绍 (3)
第2章硬件电路设计 (5)
2.1 总体结构 (5)
2.2 液位传感器的选择 (6)
2.3 搅拌电机的选择 (6)
2.4 电磁阀的选择 (7)
2.5 接触器的选择 (8)
2.6 热继电器的选择 (8)
2.7 PLC的选择 (8)
2.8PLC输入、输出口分配 (10)
2.9液体混合装置输入/输出接线 (10)
第3章软件电路设计 (13)
3.1程序框图 (13)
3.2 根据控制要求和I/O地址编制的控制梯形图 (13)
第4章系统常见故障分析及维护 (17)
4.1系统故障的概念 (17)
4.2 系统故障分析及处理 (17)
4.3 系统抗干扰性的分析和维护 (18)
结论 (20)
谢辞 (21)
参考文献 (22)
前言
为了提高产品质量，缩短生产周期，适应产品迅速更新换代的要求，产品生产正在向缩短生产周期、降低成本、提高生产质量等方向发展。

在炼油、化工、制药等行业中，多种液体混合是必不可少的工序，而且也是其生产过程中十分重要的组成部分。

但由于这些行业中多是易燃易爆、有毒有腐蚀性的介质，以致现场工作环境十分恶劣，不适合人工现场操作。

另外，生产要求该系统要具有混合精确、控制可靠等特点，这也是人工操作和半自动化控制所难以实现的。

所有为了帮助相关行业，特别是其中的中小型企业实现多种液体混合的自动控制，从而达到液体混合的目的，液体混合自动配料势必就是摆在我们眼前的一大课题，借助实验室设备熟悉工业生产中PLC的应用，了解不同公司的可编程控制器的型号和原理，熟悉其编程方式，而多种液体混合装置的控制更常见于工业生产中，适合大中型饮料生产厂家，尤其见于化学化工业中，便于学以致用。

计算机的出现给大规模工业自动化带来了曙光。

1968年，美国最大的汽车制造商通用汽车公司（GM）提出了公开招标方案，设想将功能完备、灵活、通用的计算机技术与继电器便于使用的特点相结合，把计算机的编程方法和程序输入方式加以简化，用面向过程、面向问题的“自然语言”编程，生产一种新型的工业通用控制器，使人们不必花费大量的精力进行计算机编程，也能像继电器那样方便的使用。

这个方案首先得到了美国数字设备（DEC）公司的积极响应，并中标。

该公司于1969年研制出了第一台符合招标要求的工业控制器，命名为可编程逻辑控制器，简称PLC（有的称为PC），并在GM公司的汽车自动装配线上实验获得了成功。

PLC一经出现，由于它的自动化程度高、可靠性好、设计周期短、使用和维护简便等独特优点，备受国内外工程技术人员和工业界厂商的极大关注，生产PLC的厂家云起。

随着大规模集成电路和微处理器在PLC中的应用，使PLC的功能不断得到增强，产品得到飞速发展。

采用基于PLC的控制系统来取代原来由单片机、继电器等构成的控制系统，采用模块化结构，具有良好的课移植性和可维护性。

对提高企业生
产和管理自动水平有很大的帮助，同时又提高了生产线的效率、使用寿命和质量，减少了企业产品质量的波动，因此具有广阔的市场前景，用PLC 进行开关量控制的实例很多，在冶金、机械、纺织、轻工、化工、铁路等行业几乎都需要到它，如灯光照明、机床电控、食品加工、印刷机械、电梯、自动化仓库、液体混合自动配料系统、生产流水线等方面的逻辑控制，都广泛应用PLC来取代传统的继电器控制。

本次设计是将PLC用于多种液体混合灌装设置的控制，对学习和实用是很好的结合。

本设计的主要研究范围及要求达到的技术参数有：
1）使液体混合机能够实现安全、高效的灌装；
2）满足灌装的各种技术要求；
3）具体内容包括多种液体混合控制方案的设计、软硬件电路的设计、常见故障分析等等。

本课题应解决的主要问题是如何使PLC在灌装中实现控制功能，在相关的研究文献报道中用PLC对灌装机进行控制的研究尚不多见，以致人们难以根据它的具体情况正确选用参数进行系统控制，也就难以满足提高质量和效率、降低成本的要求，本设计就是基于以上问题进行的一些探讨。

第1章多种液体混合灌装机控制系统设计
1.1 方案设计
整个设计过程是按思想工艺流程设计，为设备安装、运行和保护检修服务。

设计的编写按照国家关于电气自动化工程设计中的电气设备常用基本图形符号（GB4728）及其他相关标准和规范编写。

设计原则主要包括：工作条件；工程对电气控制线路提供的具体资料。

系统在保证安全、可靠、稳定、快速的前提下，尽量做到经济、合理、合用、减小设备成本。

在方案的选择、元器件的选型时更多的考虑新技术、新产品。

控制由人工控制到自动控制，由模拟控制到微机控制，使功能的实现由一到多而且更加趋于完善。

对于本课题来说，如果液体混合系统部分是一个较大规模工业控制系统的改造升级，新控制装置需要根据企业设备和工艺现状来构成并需尽可能的利用旧系统中的元器件。

对于人机交互方式改造后系统的操作模式应尽量和改造前的相类似，以便于操作人员迅速掌握。

从企业的改造要求可以看出在新控制系统中既需要处理模拟量也需要处理大量的开关量，系统的可靠性要高，人机交互界面友好，应具备数据储存和分析汇总的能力。

要实现整个液体混合控制系统的设计，需要从怎样实现电磁阀的开关以及电动机启动的控制这个角度去考虑，现状就这个问题的如何实现以及选择怎样的方法来确定系统方案。

1.2 方案的介绍
就目前的现状有以下几种控制方式满足系统的要求：继电器控制系统、单片机控制、工业控制计算机控制、可编程序控制器控制。

（1）继电器控制系统
控制功能是用硬件继电器实现的。

继电器串接在控制电路中根据主电路中的电压、电流、转速、时间及温度等参数变化而动作，以实现电力拖动装置的自动控制及保护。

系统复杂，在控制过程中，如果某个继电器损坏，都会影响整个系统的正常工作，查找和排除故障往往非常困难，虽然继电器本身价格不太贵，但是控制柜的安装接线工作量大，因此整个控制系统价格非常高，灵活性差，响应速度慢。
