Leica DISTOTM A5激光测距仪操作规范

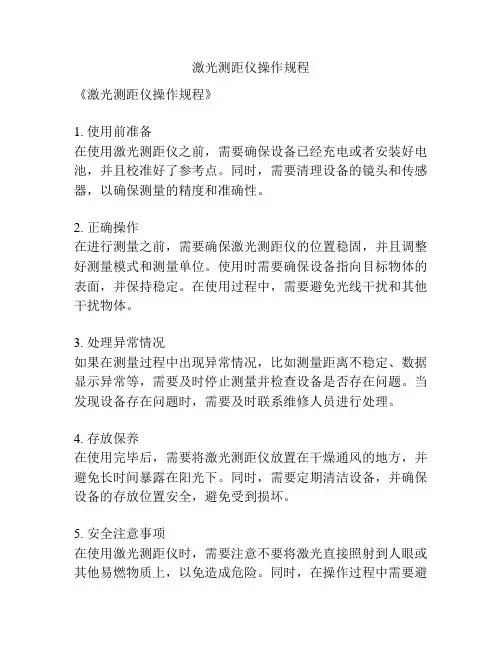

激光测距仪操作规程
激光测距仪操作规程
《激光测距仪操作规程》
1. 使用前准备
在使用激光测距仪之前，需要确保设备已经充电或者安装好电池，并且校准好了参考点。
同时，需要清理设备的镜头和传感器，以确保测量的精度和准确性。
2. 正确操作
在进行测量之前，需要确保激光测距仪的位置稳固，并且调整好测量模式和测量单位。
使用时需要确保设备指向目标物体的表面，并保持稳定。
在使用过程中，需要避免光线干扰和其他干扰物体。
3. 处理异常情况
如果在测量过程中出现异常情况，比如测量距离不稳定、数据显示异常等，需要及时停止测量并检查设备是否存在问题。
当发现设备存在问题时，需要及时联系维修人员进行处理。
4. 存放保养
在使用完毕后，需要将激光测距仪放置在干燥通风的地方，并避免长时间暴露在阳光下。
同时，需要定期清洁设备，并确保设备的存放位置安全，避免受到损坏。
5. 安全注意事项
在使用激光测距仪时，需要注意不要将激光直接照射到人眼或其他易燃物质上，以免造成危险。
同时，在操作过程中需要避
免碰撞或者摔落设备，以免造成设备损坏。
总结：激光测距仪是一种精密的测量设备，正确的操作规程能够确保测量结果的准确性和可靠性，同时也能保障设备的使用寿命和安全。
因此，在使用激光测距仪时，需要严格按照操作规程进行操作，及时进行设备的维护和保养，以确保设备的正常运行和使用效果。
(整理)徕卡测距仪使用说明书
徕卡测距仪使用说明书：一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
测距仪DISTO A 5培训
望远镜
用望远镜观 测红外点
所测距离包括测距仪本身
所测距离不包括测距仪本身
测高操作
• 第一步：开机（按ON/DIST键） 听到D声， 并有红外光线射出 • 第二步：按 键，选择所测距离是否包括测距 仪本身如： • 第三步：按 选择测高方式 • 第四步：移动测距仪，使红外光点对准被测物 • 第五步：安显示屏闪动的边，按 键，分别 测出各边的距离，直至测量完成，仪器自动计 算出结果。
测高
测高方 式显示
测 量 键
选择测 高斜边长 度
测量 错误
谢 谢！
DISTO A5手持式激光测距仪
测距仪
测距
所测距离 包括仪器 本身
开机及 测量键
选择所测 距离是否 包括仪器 本身按键
红外光点
关机键
测距操作
• 第一步：开机（按ON/DIST键） 听到D声， 并有红外光线射出 • 第二步：按 键，选择所测距离是否包括测距 仪本身 • 第三步：移动测距仪，使红外光点对准被测物 • ,如果受日照或是距离看不清，则可 以利用望无镜（如后页图所示） • 第四步：调整水平看 使测距仪水平 • 第五步：按 键，听到D声，即测量结束

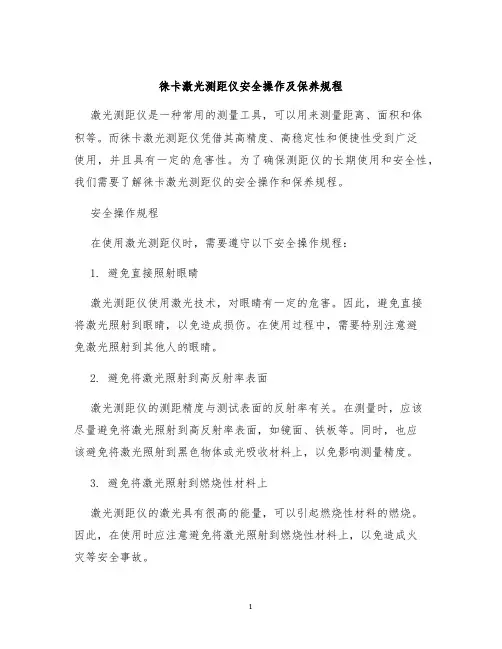

徕卡激光测距仪安全操作及保养规程
徕卡激光测距仪安全操作及保养规程激光测距仪是一种常用的测量工具，可以用来测量距离、面积和体积等。
而徕卡激光测距仪凭借其高精度、高稳定性和便捷性受到广泛使用，并且具有一定的危害性。
为了确保测距仪的长期使用和安全性，我们需要了解徕卡激光测距仪的安全操作和保养规程。
安全操作规程在使用激光测距仪时，需要遵守以下安全操作规程：1. 避免直接照射眼睛激光测距仪使用激光技术，对眼睛有一定的危害。
因此，避免直接将激光照射到眼睛，以免造成损伤。
在使用过程中，需要特别注意避免激光照射到其他人的眼睛。
2. 避免将激光照射到高反射率表面激光测距仪的测距精度与测试表面的反射率有关。
在测量时，应该尽量避免将激光照射到高反射率表面，如镜面、铁板等。
同时，也应该避免将激光照射到黑色物体或光吸收材料上，以免影响测量精度。
3. 避免将激光照射到燃烧性材料上激光测距仪的激光具有很高的能量，可以引起燃烧性材料的燃烧。
因此，在使用时应注意避免将激光照射到燃烧性材料上，以免造成火灾等安全事故。
4. 正确使用防护眼镜为了保护眼睛不受激光伤害，使用激光测距仪时应该正确佩戴合适的防护眼镜。
防护眼镜应该符合相关的标准要求，在正常条件下提供足够的保护。
5. 避免擦拭激光模块激光模块是激光测距仪中最关键的部件之一，对其进行擦拭可能会影响其使用寿命。
因此，在清洁时应该避免直接擦拭激光模块。
如果需要清洁，应该使用食品级除菌喷雾或酒精进行擦拭。
6. 正确使用并储存激光测距仪为了延长激光测距仪的使用寿命，我们需要正确、谨慎使用并妥善储存它。
在使用时，应该遵循操作说明书上的步骤进行操作。
在储存时，应将激光测距仪储存在干燥、通风、温度适宜的地方，以避免受潮或者受热过度导致损坏。
保养规程为了确保激光测距仪的长期使用寿命和精准度，我们还需要遵循以下保养规程：1. 定期清洁激光测距仪的精度受到环境和使用条件的影响，因此需要定期清洁，以避免灰尘和污垢影响测量精度。
清洁时，应注意避免在激光模块或者光学部件上留下指纹或油渍。

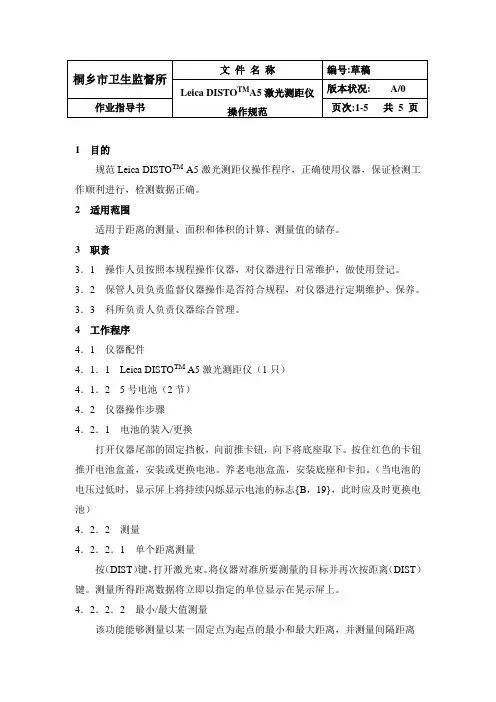

Leica DISTOTM A5激光测距仪操作规范
1 目的规范Leica DISTO TM A5激光测距仪操作程序，正确使用仪器，保证检测工作顺利进行，检测数据正确。
2 适用范围适用于距离的测量、面积和体积的计算、测量值的储存。
3 职责3．1 操作人员按照本规程操作仪器，对仪器进行日常维护，做使用登记。
3．2 保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
3．3 科所负责人负责仪器综合管理。
4 工作程序4．1 仪器配件4．1．1 Leica DISTO TM A5激光测距仪（1只）4．1．2 5号电池（2节）4．2 仪器操作步骤4．2．1 电池的装入/更换打开仪器尾部的固定挡板，向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖，安装或更换电池。
养老电池盒盖，安装底座和卡扣。
（当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，19}，此时应及时更换电池）4．2．2 测量4．2．2．1 单个距离测量按（DIST）键，打开激光束。
将仪器对准所要测量的目标并再次按距离（DIST）键。
测量所得距离数据将立即以指定的单位显示在晃示屏上。
4．2．2．2 最小/最大值测量该功能能够测量以某一固定点为起点的最小和最大距离，并测量间隔距离（该功能一般被用于测量对角线距离（最大值）和水平距离（最小值））。
按住距离（DIST）键，直到听到一声蜂鸣声，此后仪器进入持续测量模式。
然后缓慢将激光在所测目标来回上下多次扫射。
再一次按距离（DIST）键，终止持续测量模式。
测量所得最大或最小距离将显示在屏幕上的主值显示区。
4．2．3 函数4．2．3．1 加/减对两个或多个测量值进行加减运算，过程为：测量值+ / - 测量值+ / - 测量值+ / - ……=测量结果。
按（=）键结束测量过程，并将运算结果显示在主显示区，最近一个测量值将显示在最上面。
按清除（CLEAR）键取消最近一次操作。
（面积和体积测量值也可进行类似加/减过程）4．2．3．2 面积测量4．2．3．2．1 按一下面积/体积（方块体图案）键，选中面积函数。

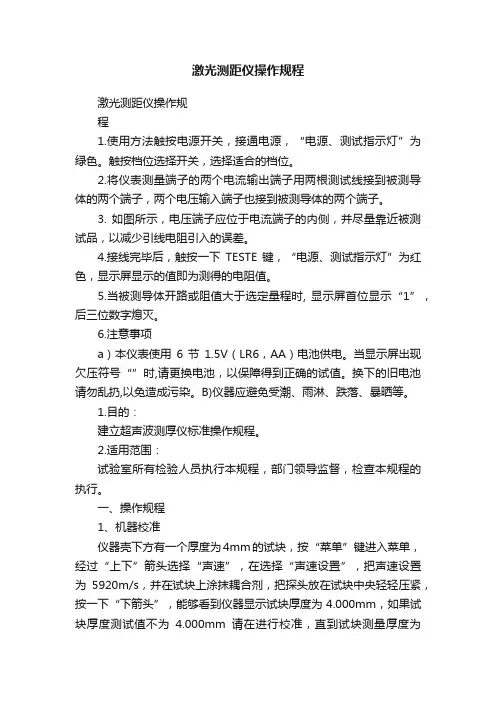

激光测距仪操作规程
激光测距仪操作规程激光测距仪操作规程1.使用方法触按电源开关，接通电源，“电源、测试指示灯”为绿色。
触按档位选择开关，选择适合的档位。
2.将仪表测量端子的两个电流输出端子用两根测试线接到被测导体的两个端子，两个电压输入端子也接到被测导体的两个端子。
3. 如图所示，电压端子应位于电流端子的内侧，并尽量靠近被测试品，以减少引线电阻引入的误差。
4.接线完毕后，触按一下TESTE 键，“电源、测试指示灯”为红色，显示屏显示的值即为测得的电阻值。
5.当被测导体开路或阻值大于选定量程时, 显示屏首位显示“1”，后三位数字熄灭。
6.注意事项a）本仪表使用6 节1.5V（LR6，AA）电池供电。
当显示屏出现欠压符号“”时,请更换电池，以保障得到正确的试值。
换下的旧电池请勿乱扔,以免造成污染。
B)仪器应避免受潮、雨淋、跌落、暴晒等。
1.目的：建立超声波测厚仪标准操作规程。
2.适用范围：试验室所有检验人员执行本规程，部门领导监督，检查本规程的执行。
一、操作规程1、机器校准仪器壳下方有一个厚度为4mm的试块，按“菜单”键进入菜单，经过“上下”箭头选择“声速”，在选择“声速设置”，把声速设置为5920m/s，并在试块上涂抹耦合剂，把探头放在试块中央轻轻压紧，按一下“下箭头”，能够看到仪器显示试块厚度为4.000mm，如果试块厚度测试值不为4.000mm请在进行校准，直到试块测量厚度为4.000mm。
仪器校准完成后即能够正常测量了。
2、测试块准备准备50mm的测试医用消毒超声耦合剂样品三份，以备测试。
3、声速测试将探头与已准备好的测试样品耦合，确保探头不晃动并耦合良好，此时能够看到显示屏上耦合标志。
选择声速测试界面，输入测试厚度，然后按下“菜单键”，此时仪器会显示测得的声速值。
分别测试样品得到声速值做好测试记录。
4、测试结束后清理掉探头和仪器上的耦合剂，并按电源键关机。
将仪器放回指定位置。
二、仪器维护保养及注意事项1、没次测量结束后要彻底清洁探头与测试快。
徕卡手持测距仪使用说明
使用说明
三、体积测量
开机后，选择体积测量功能，测出待测体积的长、宽、 高，测距仪记录长、宽、高后，自动计算体积，并将所测的 长、宽、高以及面积显示在屏幕上。
四、其他功能介绍
1、参考面转换（ ），即选择测量的起点（即 以测距仪的尾部或顶部为基准面）。 2、单位转换（ ），即选择单位。 3、取消键（ ），此键可以实现清零功能，使测 距仪进入测量初始状态。
测量精度： ±3mm/100m 测量范围： 0.05m－－100m
产品介绍
二、多面型 A5
内置望远镜瞄准器使得即使是远距离 的测量也能直接了当地进行。无论测量距 离长短，一样快速精确 内置望远镜瞄准器 长距离测量更简单、精确 一体化的计算功 能(+,-,x) 增加了应用的灵活性 。
测量精度： ±2mm/100m 测量范围： 0.05m－－200m
产品介绍
三、标准增强型 Classic5a
内置望远镜瞄准器，一体化的计算功能 (+,-,x)，间接测高和测距（利用勾股定律计 算功能） 。
测量精度： ±1.5mm/100m 测量范围： 0.2m－－200m
产品介绍
四、基本型 Lite5
小巧耐用的徕卡迪士通lite5型适用 于最基础的现代测量。 它可靠、精确 且操作简便。
使用说明
4、延时测量（ ）
此键用以实现定时测量，按下此键后，测距仪 在预定的时间内完成测量。
5、照明键（ ）
在光线昏暗的条件下，按下此键，可以照亮屏 幕，看清读数。
总 结
徕卡DISTO手持测距仪有很多型号，这里 就不一一介绍，操作大体相同，使用都非常 简单，使用之前请详细阅读产品说明书。 手持测距仪在房产测绘过程中，必须取 得合格的检定证书。一年检定一次。
徕卡激光测距仪使用说明书
徕卡激光测距仪使用说明书一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 目的
规范Leica DISTO TM A5激光测距仪操作程序，正确使用仪器，保证检测工作顺利进行，检测数据正确。
2 适用范围
适用于距离的测量、面积和体积的计算、测量值的储存。
3 职责
3．1 操作人员按照本规程操作仪器，对仪器进行日常维护，做使用登记。
3．2 保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
3．3 科所负责人负责仪器综合管理。
4 工作程序
4．1 仪器配件
4．1．1 Leica DISTO TM A5激光测距仪（1只）
4．1．2 5号电池（2节）
4．2 仪器操作步骤
4．2．1 电池的装入/更换
打开仪器尾部的固定挡板，向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖，安装或更换电池。
养老电池盒盖，安装底座和卡扣。
（当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，19}，此时应及时更换电池）
4．2．2 测量
4．2．2．1 单个距离测量
按（DIST）键，打开激光束。
将仪器对准所要测量的目标并再次按距离（DIST）键。
测量所得距离数据将立即以指定的单位显示在晃示屏上。
4．2．2．2 最小/最大值测量
该功能能够测量以某一固定点为起点的最小和最大距离，并测量间隔距离
（该功能一般被用于测量对角线距离（最大值）和水平距离（最小值））。
按住距离（DIST）键，直到听到一声蜂鸣声，此后仪器进入持续测量模式。
然后缓慢将激光在所测目标来回上下多次扫射。
再一次按距离（DIST）键，终止持续测量模式。
测量所得最大或最小距离将显示在屏幕上的主值显示区。
4．2．3 函数
4．2．3．1 加/减
对两个或多个测量值进行加减运算，过程为：测量值+ / - 测量值+ / - 测量值+ / - ……=测量结果。
按（=）键结束测量过程，并将运算结果显示在主显示区，最近一个测量值将显示在最上面。
按清除（CLEAR）键取消最近一次操作。
（面积和体积测量值也可进行类似加/减过程）
4．2．3．2 面积测量
4．2．3．2．1 按一下面积/体积（方块体图案）键，选中面积函数。
相应的符号显示屏上。
经过两次测量后，所测得的面积值显示在屏幕的主显示区。
4．2．3．2．2 长按面积/体积（方块体图案）键，计算圆周。
再次长按面积/体积（方块体图案）键，返回上一个面积测量值。
（如想测量另一个面积，再一次按面积/体积（方块体图案）键）
4．2．3．2．3 特殊函数
待测的边可由多个距离构成。
如有需要，面积测量的甩有边可由多个部分测量值加减运算得出。
选择面积模式，开始第一个部分测量之前先按加号（+）或减号（—）键。
按距离（DIST）键执行第一个部分测量。
显示屏上会出现加号（+）键或减号（—）。
开始第一个部分测量，按加号（+）键或减号（—）键开始第二部分测量。
可以无限制加减部分测量值。
按等号（=）键完成距离测量。
第二个距离可以用同样的方法由部分距离测量值加减运算得出。
该面积的测量结果会照常在主线中显示。
4．2．3．3 体积测量
4．2．3．3．1 按两下面积/体积（方块体图案）键，选中体积函数。
相应的符号显示在显示屏上。
经过长、宽、高三次测量后，所测得的体积值会自动计算并显示在屏幕的主显示区。
4．2．3．3．2 长按面积/体积（方块体图案）键，显示额外的房间信息，例如：天花板/地板面积、墙的表面积、圆周等。
再次长按面积/体积（方块体图案）键，返回上一个体积测量值。
（如想测量另一个体积，再次按下面积/体积（方块体图案）键）
4．2．3．3．3 特殊函数
待测的边可由多个距离构成。
如有需要，体积测量的所有边可由多个部分测量值加减运算得出。
选择体积模式。
开始第一个部分测量之前先按加号（+）或减号（—）键。
按距离（DIST）键执行第一个部分测量。
显示屏上会出现加号（+）键或减号（—）。
开始第一个部分测量，按加号（+）键或减号（—）键开始第二部分测量。
可以无限制加减部分测量值。
按等号（=）键完成距离测量。
第二个距离和第三个距离可以用同样的方法由部分距离测量值加减运算得出。
体积计算结果会照常显示在显示屏的主值显示区。
4．2．3．4 间接测量
该仪器能利用勾股定理计算距离测量数据。
该功能在待测物体不易达到或常规测量过程中可能发生危险时非常有用。
（该方法用于估计距离，不能代替精确测量。
所有的待测目标点必须处在同一垂直或水平平面上）
4．2．3．4．1 间接测量两点测量决定
按勾股定理（三角形）键，直到相应的图标显示在屏幕上。
要测量的距离在显示屏上闪烁。
按指定的顺序测量各个测量值。
测量结果和单个测量值将分别显示在屏幕上。
（请保持第二个测量和所测得的距离成一直角。
可长按距离（DIST）键激活垂直（最小）测量功能）
4．2．3．4．2 间接测量三点测量决定
按勾股定理（三角形）键，直到相应的图标显示在屏幕上。
要测量的边在显示屏上闪烁。
按指定的顺序测量各个测量值。
测量结果和单个测量值将分别显示在屏幕上。
（请保持第二个测量和所测得的距离成一直角。
可长按距离（DIST）键激活垂直（最小）测量功能）
4．2．3．4．3 间接测量三点测量决定局部高度
按勾股定理（三角形）键，直到相应的图标显示在屏幕上。
要测量的边在显示屏上闪烁。
按指定的顺序测量各个测量值。
测量结果和单个测量值将分别显示在屏幕上。
（请保持第三个测量和所测得的距离成一直角。
可长按距离（DIST）键激活垂直（最小）测量功能）
4．2．3．5 常数/数据堆栈存储
4．2．3．5．1 常数的存储
测量过程中常用的常数（例如：房间高度）可被存储并随时调用。
测量所需要的常用值，长按存储（ |↑↓ |）键，直到仪器发出蜂鸣声确认该值被存储。
4．2．3．5．2 调用常数
按存储（ |↑↓ |）键，调用常数并按等号（=）键，以用于之后的计算。
4．2．3．5．3 特殊功能（调整常数）
测量值可以被调整。
当按符号（=）键时，测量值会开始闪烁，则可通过加号（+）键或减号（—）键，调整测量值。
再次按下等号（=）键确定调整的测量值。
该测量值现在可以照常存储为常数。
4．2．3．6 存储记录
快按两下存储（ |↑↓ |）键，？？20个测量结果（测量值或计算结果）将按倒序显示在屏幕上。
按加呈（+）键和减号（—）键浏览存储记录。
按等号（=）键从存储记录选择测量结果用于之后的计算。
4．2．3．7 计时器（TIMER）
4．2．3．7．1 长按计时器（TIMER）键直到达到所需要的延时（5~60秒）长度。
按距离（DIST）键。
释放按键后开始为测量倒计时，屏幕上显示剩余秒数。
最后的5秒将伴随蜂鸣声。
在最后一声蜂鸣声后进行测量。
4．2．3．7．2 特殊功能（关闭蜂鸣声）
同时按菜单（MENU）键和减号（—）键4秒钟，关闭或打开蜂鸣声。
4．2．4 关闭仪器
按住关闭（OFF）键。
为了尽可能的延长电池使用时间，激光束在仪器三分钟内无操作后将自动关闭；仪器在6分钟内无操作后将自动关闭。
4．3 注意事项
4．3．1 测量范围
夜晚、黄昏或当目标物被阴影遮盖时，测量范围（不需使用觇板）将增大。
在白天或目标物反射度低时，用觇板将增大测量范围。
4．3．2 测量目标物表面
当目标物是无色流体（例如：水）、干净玻璃、聚苯乙烯泡沫或类似的半渗透表面时，测量过程可能会出现错误。
高光泽度表面将折射光束，使测量出现错误。
目标物是低反射度或暗色表面时，测量时间可能会延长。
4．4 《信息代码》见说明书附录。
4．5 使用完毕后，可用湿的软布擦拭表面，按照擦拭眼镜和相机镜头类似方法擦拭光学部件（即激光头）表面（禁止将仪器浸入水中！不要使用侵蚀性洗液！）。
将仪器各物品按规定摆放位置放入包装盒。
5 相关文件
《Leica DISTO TM A5激光测距仪使用说明书》
6 记录表式
《现场检查笔录》。
