投影机技术原理
dlp投影机工作原理
dlp投影机工作原理
DLP（数字光处理）投影机是一种利用数字微镜技术进行图像投射的设备。
它使用一个微型镜反射光源并通过快速的镜面调节来生成影像，然后通过镜面上的像素来创造出图像。
DLP投影机主要由下列部件组成：光源、DMD芯片、镜头和色轮。
首先，光源产生光线，然后通过透镜聚集，并经过色轮的滤色装置，其中色轮会将光线分为红、绿、蓝三色。
接着，光线通过DMD芯片，该芯片上有成千上万个微小镜面，每个镜面都可以独立地倾斜，使得光线可以在不同的方向上反射出去。
这些反射的光线最终通过镜头投射到屏幕上，形成图像。
DMD芯片是DLP投影机的核心。
它由大量微小的可移动反射镜（也称为微镜）组成。
这些微镜可以倾斜时上下左右，使得折射的光线进入或离开透镜，形成像素。
当像素倾斜时，光线会被反射到屏幕上的特定位置，生成亮或暗的点，从而形成图像。
这种快速的镜面调节速度使得图像可以以非常高的精度和速度被创建。
此外，色轮也是DLP投影机的重要组成部分。
色轮是一个旋转的装置，通常由红色、绿色和蓝色的滤光片组成。
当光线通过色轮时，每个颜色的滤光片会分别过滤掉或透射出相应的颜色。
这样，光线通过色轮时可以按照一定的时间间隔依次投射红、绿、蓝三种颜色，通过快速的色彩变换，人眼会将这些颜色混合成一个完整的彩色图像。
因为DLP投影机具有高亮度、高对比度和高色彩饱和度等特
点，所以它在商业演示、家庭影院等应用中被广泛使用。
通过光源、DMD芯片、镜头和色轮的协同作用，DLP投影机能够产生出清晰、细腻、色彩鲜艳的图像，满足人们对高质量影像的需求。

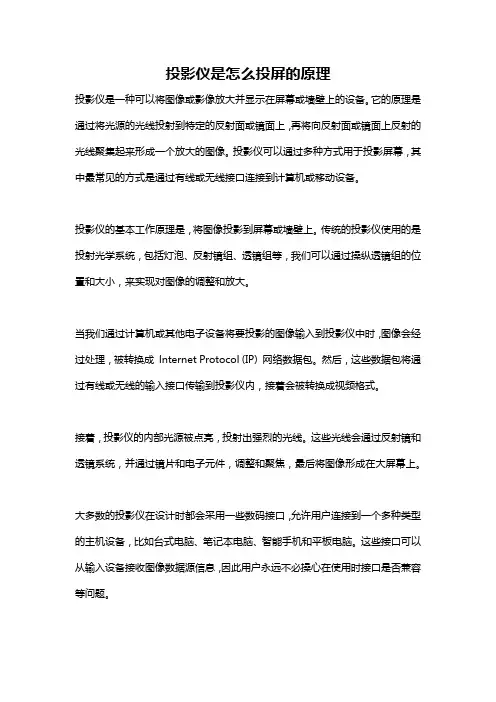

投影仪是怎么投屏的原理
投影仪是怎么投屏的原理投影仪是一种可以将图像或影像放大并显示在屏幕或墙壁上的设备。
它的原理是通过将光源的光线投射到特定的反射面或镜面上，再将向反射面或镜面上反射的光线聚集起来形成一个放大的图像。
投影仪可以通过多种方式用于投影屏幕，其中最常见的方式是通过有线或无线接口连接到计算机或移动设备。
投影仪的基本工作原理是，将图像投影到屏幕或墙壁上。
传统的投影仪使用的是投射光学系统，包括灯泡、反射镜组、透镜组等，我们可以通过操纵透镜组的位置和大小，来实现对图像的调整和放大。
当我们通过计算机或其他电子设备将要投影的图像输入到投影仪中时，图像会经过处理，被转换成lnternet Protocol (IP) 网络数据包。
然后，这些数据包将通过有线或无线的输入接口传输到投影仪内，接着会被转换成视频格式。
接着，投影仪的内部光源被点亮，投射出强烈的光线。
这些光线会通过反射镜和透镜系统，并通过镜片和电子元件，调整和聚焦，最后将图像形成在大屏幕上。
大多数的投影仪在设计时都会采用一些数码接口，允许用户连接到一个多种类型的主机设备，比如台式电脑、笔记本电脑、智能手机和平板电脑。
这些接口可以从输入设备接收图像数据源信息，因此用户永远不必操心在使用时接口是否兼容等问题。
另外，许多投影仪设备还配备有无线投影功能，允许用户通过Wi-Fi 或其他无线技术来传输视频和其他数据。
这种无线传输的方式使得多人合作变得更加方便，并且可以轻松地将多个设备连接到同一个投影仪上。
总结：投影仪的投屏原理，是通过将图像或影像放大并显示在屏幕或墙壁上，并采用有线或无线接口连接到计算机或移动设备，并通过数码接口和反射镜和透镜系统聚焦形成放大的图像。
无线传输的方式同样简化了多人参与项目合作的工作方式。
投影仪是什么原理
投影仪是什么原理
投影仪是一种通过光学原理将电子图像信号转化为可视影像的设备。
它通过光源发出强光，经过透镜系统将光线聚焦成一个小而亮的光斑，然后再通过液晶、DLP（数字微型光学投影技术）等装置，将电子图像信号转化为光学信号，通过反射、透射或折射原理，将光学信号衍射到投影屏上，形成可视影像。
投影仪的主要部件包括光源、光学系统、图像处理芯片、液晶面板或DLP芯片、透镜系统和投影屏幕。
其中，光源的光线
通过透镜系统进行聚焦，使光线尽可能聚集在一个小的面积上。
然后，通过液晶面板或DLP芯片对电子图像信号进行处理，
液晶面板通过控制液晶分子的偏转来控制光线的透过程度，从而呈现出不同亮度和颜色的图像。
DLP芯片则利用微小的可
控制被反射的微镜片来控制光线的分布，从而形成图像。
最后，通过透镜系统将处理后的光线投射到投影屏上，显示出清晰的图像。
总结而言，投影仪利用光学原理将电子图像信号转化为可视影像。
它通过光源、光学系统、图像处理芯片等部件，将光线聚焦并将电子图像信号转化为光学信号，最终形成可视影像投射到投影屏上。
投影机工作原理
投影机工作原理
投影机是一种将图象投射到屏幕或者墙壁上的设备，广泛应用于教育、商务演示、家庭影院等领域。
它通过光学系统和电子系统的协同工作，将输入的图象信号转化为可视化的影像。
投影机的工作原理可以分为以下几个步骤：
1. 输入信号处理：投影机可以接收各种输入信号，如电脑、DVD播放器、游
戏机等。
首先，输入信号会经过解码和处理，将其转化为数字信号。
2. 激光或者光源照明：投影机使用不同的光源，如激光、LED或者高压汞灯等，来提供光照。
这些光源会发出强光，经过透镜系统进行聚焦，形成一个光斑。
3. 影像生成：光斑经过色轮（或者滤色片）的旋转，分别通过红、绿、蓝三个
颜色的滤光片，然后通过透镜系统投射到显示屏上。
通过不同颜色的光交替投射，可以生成彩色的影像。
4. 影像放大：透过透镜系统的调整，光线通过一个放大系统，将影像放大到适
合投影的尺寸。
5. 投影：放大后的影像通过透镜系统投射到屏幕或者墙壁上。
透镜系统会将图
象聚焦，使其在屏幕上呈现清晰的影像。
6. 调整和控制：投影机通常提供一些调整选项，如对照度、亮度、色采饱和度等，用户可以根据需要进行调整。
投影机还可以根据输入信号的分辨率自动调整显示参数。
总结起来，投影机的工作原理主要包括输入信号处理、光源照明、影像生成、
影像放大和投影等步骤。
通过光学系统和电子系统的配合，投影机能够将输入信号转化为可视化的影像，并将其投射到屏幕上。
这种工作原理使得投影机成为了一种重要的多媒体展示设备。

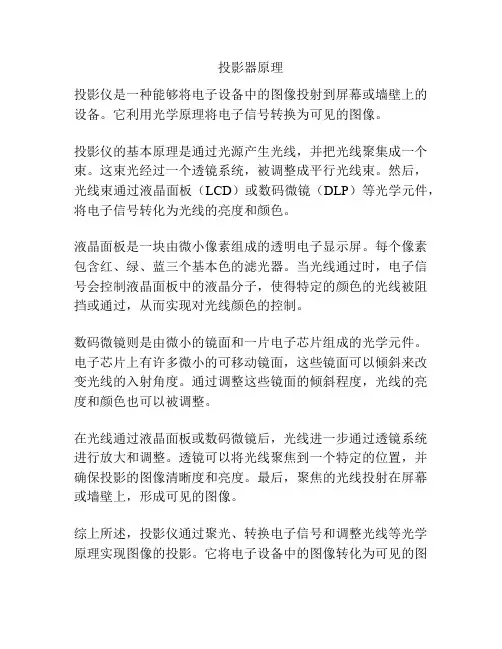

投影器原理
投影器原理
投影仪是一种能够将电子设备中的图像投射到屏幕或墙壁上的设备。
它利用光学原理将电子信号转换为可见的图像。
投影仪的基本原理是通过光源产生光线，并把光线聚集成一个束。
这束光经过一个透镜系统，被调整成平行光线束。
然后，光线束通过液晶面板（LCD）或数码微镜（DLP）等光学元件，将电子信号转化为光线的亮度和颜色。
液晶面板是一块由微小像素组成的透明电子显示屏。
每个像素包含红、绿、蓝三个基本色的滤光器。
当光线通过时，电子信号会控制液晶面板中的液晶分子，使得特定的颜色的光线被阻挡或通过，从而实现对光线颜色的控制。
数码微镜则是由微小的镜面和一片电子芯片组成的光学元件。
电子芯片上有许多微小的可移动镜面，这些镜面可以倾斜来改变光线的入射角度。
通过调整这些镜面的倾斜程度，光线的亮度和颜色也可以被调整。
在光线通过液晶面板或数码微镜后，光线进一步通过透镜系统进行放大和调整。
透镜可以将光线聚焦到一个特定的位置，并确保投影的图像清晰度和亮度。
最后，聚焦的光线投射在屏幕或墙壁上，形成可见的图像。
综上所述，投影仪通过聚光、转换电子信号和调整光线等光学原理实现图像的投影。
它将电子设备中的图像转化为可见的图
像，并通过透镜系统将图像投射到屏幕或墙壁上。
这使得人们可以方便地分享和观看电子设备中的内容。
投影机的工作原理
投影机的工作原理
投影机的工作原理是将图像投射到屏幕或平面上。
其主要原理分为以下几个步骤：
1. 光源：投影机使用高亮度的光源，通常是白炽灯或LED，产生光线。
2. 透镜系统：光线通过透镜系统进行聚光，使其变得更加集中和聚焦。
透镜可以调整焦距和投影图像的大小。
3. 彩色分光镜：对于彩色图像，投影机会使用彩色分光镜来分解光线成三个基本颜色：红、绿、蓝。
这些颜色划分成不同的光线通道。
4. 显示芯片：每个颜色通道的光线通过一个显示芯片。
一般分为液晶显示芯片和DLP（数字光处理）芯片。
液晶显示芯片使用液体晶体分子来控制光线通过的方式，而DLP芯片使用微小的可转动镜子来控制光线的投射。
5. 显示图像：通过液晶显示芯片或DLP芯片的控制，光线的亮度可以根据输入信号的不同进行调整，从而显示出正确的图像。
6. 投影镜头：通过透镜系统和调整焦距，将显示出的图像投影到屏幕或平面上。
综上所述，投影机的工作原理主要涉及光源、透镜系统、彩色
分光镜、显示芯片和投影镜头的配合，来实现将图像投影到屏幕上的功能。
投影仪显示原理是什么
投影仪显示原理是什么
投影仪显示原理是通过将图像源的内容光学地放大并将其投影在屏幕上的一种技术。
基本原理包括三个主要步骤：图像源的获取、光学放大、和投影显示。
首先，图像源可以是来自电影、电视、计算机或其他视频设备的信号。
这些图像源经过处理后，将其转化为可供投影仪处理的电子信号。
其次，光学放大是通过通过透镜系统来对电子信号进行光学放大的过程。
这个透镜系统通常包括凸透镜、透镜组和平面镜等光学元件。
电子信号经过这些光学元件的处理后，可以被放大并调整成适当的大小和形状。
最后，通过使用反射或透射的方式，投影仪将图像投射在屏幕上。
反射式投影仪使用反射的方式将图像投射在屏幕上，而透射式投影仪则使用透射的方式将图像投射在屏幕上。
这些方法都利用光源和光学元件来实现图像的投影。
总的来说，投影仪通过获取图像源的信号，经过光学放大处理，并通过光学投影的方式，将图像投射在屏幕上，从而实现显示。
这种原理使得投影仪成为很多场合中的可行选择，如商务演示、家庭影院等。
投影机的成像原理
投影机的成像原理投影机是一种能够将图像或视频内容投射到屏幕或其他平面上的设备，它在教育、商务演示、家庭影院等领域都有着广泛的应用。
那么，投影机是如何实现图像的成像呢？接下来，我们将深入探讨投影机的成像原理。
首先，投影机的成像原理主要涉及光学和电子技术。
在投影机内部，光源发出的光线通过透镜系统进行聚焦，形成一个光学图像。
接着，这个光学图像被传感器或者显示芯片转换成电子信号，然后再通过透镜投射到屏幕上，最终呈现出清晰的图像。
在光学部分，投影机的透镜系统起着至关重要的作用。
透镜系统能够将光线聚焦成一个清晰的光学图像，因此透镜的质量和设计对于成像效果有着直接的影响。
另外，投影机的光源也是至关重要的组成部分，常见的光源包括汞灯、LED和激光等，它们能够提供足够亮度和色彩饱和度，从而保证投影的清晰度和真实性。
在电子部分，投影机的传感器或者显示芯片负责将光学图像转换成电子信号。
常见的显示技术包括液晶、DLP和LCOS等，它们各自有着不同的工作原理和特点。
例如，液晶显示技术利用液晶屏控制光的透过与阻挡，从而形成图像；DLP技术则通过微镜片的反射来控制光的方向，LCOS技术则结合了液晶和反射器件的特点，具有更高的分辨率和色彩还原度。
除了光学和电子技术，投影机的成像原理还与色彩管理、图像处理等方面密切相关。
色彩管理是指投影机如何准确地还原图像中的颜色，而图像处理则包括了对图像的锐化、去噪、色彩校正等处理，以提高图像的质量和真实感。
总的来说，投影机的成像原理是一个复杂而精密的系统工程，它涉及到光学、电子、色彩管理、图像处理等多个方面的知识。
只有这些方面都得到了合理的设计和优化，投影机才能够实现高质量的图像成像和显示效果。
综上所述，投影机的成像原理涉及到光学和电子技术，透镜系统、光源、传感器或显示芯片、色彩管理和图像处理等方面的知识。
只有这些方面得到了合理的设计和优化，投影机才能够实现高质量的图像成像和显示效果。
希望通过本文的介绍，能够使大家对投影机的成像原理有一个更加深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Mask
12
PBS(2) PBS的作用
S-wave Pwave
N-Polarizer
LCD panel S- Polarizer
使最终亮度提升1.5倍!
内部资料 13
Polarizer偏振板
内部资料
14
Polarizer偏振板
1
2
3
4
N Polarizer
1
S Polarizer
2 3 4
投影机技术原理培训
产品及解决方案科 2011年11月
内部资料,严禁外传
投影机基础知识
1.投影机结构
2.工作原理
3.OE结构
内部资料
2
1.投影机主要结构组成 排气通道 灯泡产生的热量由此排出.
主板 进行影像处理，风扇电压 调整等功能的控制板
进气通道
冷却空气由此进入，再通过 进气风扇提供给PBS和LCD。 电源
LCD关（不通电）=白画 面
LCD开启（通电）=黑画面
1 2 3 4
ቤተ መጻሕፍቲ ባይዱ
内部资料
Black
15
Dichroic mirror分光镜
内部资料
16
Dichroic mirror分光镜
RDM
GDM
内部资料
17
Pre-Polarizer预偏光板
内部资料
18
Pre-Polarizer预偏振板
加入预偏振板…
普通镜头 远心镜头
视线
视线
出现近大远小的问题，并且 有些图像可能无法显示出 来
不论距离远近，都能呈 现统一的图像
这是由不同凸透镜组成的透镜组 结构图
1
2
3
4
5
内部资料
26
Auto iris
内部资料
27
Ｉris
【开启】
【关闭】
内部资料
28
Lamp灯泡
内部资料
29
Lamp(1) Structure构造
Broken fan风扇坏了?
- Broken ballast高压坏 了?
Broken lamp灯泡坏 了？ ・Does the thermistor be connect 传感器连接正常吗?
・Does the fan be connect风扇接 好了吗?
・Broken MAB主板坏了?
- Does lamp cover be closed灯泡盖 关好了? - Does control panel be connected 是否和主板接上了？
PBS 温度检测 Lamp 温度检测
LCD panel 温 度检测
内部资料 38
Cooling
进气风扇
PBS 冷却
灯泡冷却 (排风)
LCD 冷却
排风扇
内部资料
39
故障现象同零件损坏的对应关系.
内部资料
40
故障对应连线
Cause
Lamp灯泡 Ballast高压 Power supply unit电源 MAB主板
光阀 驱动 电路
冷却风扇
光阀
投影镜头
内部资料
4
3.光学引擎结构
内部资料
5
3.光学引擎结构
Dichroic mirror 分光镜
Screen
Mirror
Projection lens
PBS Light Valve光阀/液晶板 MLB MLA
Prism棱镜
Condenser lens聚光
镜
Lamp
内部资料
控制点灯
检测是否 点亮
检测灯泡盖状 态 Main board 主板
监测温度状态
内部资料
33
Ballast(2) Ballast lighting procedure
A B
开机 准备高压充电 充电就绪 放电
Vc
Vb=700V Vc=12000V Vd=20V Ve=60~120V
C
Vb Ve Vd
D
Resistance 电阻
Temperature温度
主板
Detect
检测
Thermistor 电阻
风扇控制
Fan风扇
监测点（PBS,LCD panel等）
Cooling
Low temp. High temp. Low temp.
内部资料 37
Thermistor(2) Installation point
为主板，高压板等设备提 供电源 光学引擎 高压板 进气风扇 投影图像的关键部分. 用于给灯泡供电 用于给光学设备提供冷却 由多种光学部件组成. 空气
内部资料 3
2.投影机运作示意图
主板 音频输入 音频处理电路 放大电路 扬声器
图像输入
图像处理电路 Power input 20W-50W 100~240V 电源板 高压板 Lamp 图像转换
-部件损坏 （摔坏等）
内部资料
45
画面暗
- Deterioration of optical parts光 - Deterioration of Lamp灯 泡老化?
学部件老化?
- Dirt of optical parts光学部件脏
了?
- Deterioration of LCD panel液
晶板老化?
6
光学的关键部件
Multi lens (MLA, B)多棱镜 PBS Polarizing plate偏振板 Dichroic mirror分光镜 pre polarizer预偏振板 POP LCD panel
内部资料
WV film Projection lens投影镜头 Auto iris Lamp灯泡 Ballast高压板 Power supply电源板 Thermistor热敏电阻
- Broken lamp灯泡问 题
・Is the thermistor connected with a correct position传感器 接对地方了? ・Is the fan connected with a correct position风扇接对地方 了? ・Broken MAB主板坏了?
- Dirt of LCD panel液晶脏了?
部件损坏 （摔坏等）
- 烟渍油污等
内部资料
46
Thank you!
内部资料
47
四角昏暗.
内部资料 9
Multi lens: Integrator optical system光线合成 (2)
内部资料
10
PBS
内部资料
11
PBS(1) PBS的原理
Mirror反光镜 PBS
相位转换板
S-wave P-wave
The phase is converted by 90°：P wave →S wave 波形发生90度扭转，由P波转换为S波
Pressure the voltage 增压
After the voltage is decreased, the power supply is supplied to the main board. 降压后将电流提供给主板
内部资料
36
Thermistor(1)
什么是“热敏电阻”
热敏电阻是使用金属氧化物及其他半导体材料制成 的，受温度影响会发生电阻变化的电阻。 用于风扇控制的电阻，是当温度升高时，电阻阻值降 低的电阻
[E-TORL]
Sub-mirror
使用反光罩后亮度功效提升 15~20%
内部资料
31
Ballast
内部资料
32
Ballast(1) Power ON→Lamp On
Thermistor温 度传感器
Fan风扇
Power supply Unit电源
Ballast高压板
Lamp cover Control power supply控制电源 Control lamp on Detect lamp on Detect lamp cover Detect high temperature Detect and control fan 检测和控制风扇
持续保持放电电压 稳定放电
E
提供持续电流
E~F
对灯泡亮度进行调整
收到关机指令
F
切断电流 关机
ABC
D E
F
34
内部资料
Power supply unit电源板
内部资料
35
Power supply unit Structure of power supply unit
Ballast
EMI Filter
100% is absorbed.
改善降低了20～70%的热量 和紫外线对偏振板的影响
内部资料
并且有效提高对比度!
19
POP (Panel On Prism)
内部资料
20
POP（Panel on Prism嵌在棱镜上的面板)
内部资料
21
LCD panel
内部资料
22
ＷＶ film
内部资料
23
WV Film
<理想状态>
S Polarizer LCD panel
N Polarizer
＜实际情况：液晶排序并不是很整齐 →需要用WV膜进行补偿＞
纠正扭转的光线. 纠正扭转的光线
光线
可以提高对比度
内部资料
24
Projection lens
内部资料
25
Projection lens
[Telecentric System ] 远心透镜系统
Explosion-proof glass. 保护玻璃
