配电导线截面计算
第一节用电量计算
一、用电量的计算
建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：
1 •全工地所使用的机械动力设备，其它电气工具及照明用电的数量；
施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；
2 •各种机械设备在工作中需用的情况。
总用电量，按下式计算：
P
P 1.05~1.10 K, - K2 P2 K3巳K4 P4
cos
式中P ――供电设备总需要容量（kVA）；
P i――电动机额定功率（kW;
P 2――电焊机额定容量（kVA；
P 3――室内照明容量（kW；
P 4――室外照明容量（kW ；
Cos © ――电动机的平均功率因数（在施工现场最高为0.75~0.78，
一般为0.65~0.75 ）；
K i、K2、K B、K4――需要系数；
第二节配电导线截面计算
配电导线截面一般根据用电量计算允许电流进行选择，然后再以允许电压降及机械强度加以校核。
一、按导线的允许电流选择
三相四线制低压线路上的电流可按下式计算：
I1000P
'V3 U l cos
式中I l ――线路工作电流值（A）；
U l ――线路工作电压值（V），三相四线制低压时，U I =380V;
P――计算用电量（kW;
cos ――用电设备功率因素，一般建筑工地取0.75
将5=380V cos =0.75代入上式可简化得：
1000 P
1.73 380 0.75
即表示1kW耗电量等于2A电流，此简化结果可给计算带来很大方便。
建筑工地常用配电导线规格及允许电流见下表：
、按导线允许电压降校核
配电导线截面的电压降可按下式计算:
P L M
=7%
C S C S
式中一一导线电压降（%，一般照明允许电压降为2.5%〜5%电动机电压降不超过土5%对工地临时网路取7%
P――各段线路负荷计算功率（kW,即计算用电量P ;
L――各段线路长度（m ；
C――材料内部系数，根据线路电压和电流种类按下表取用；
S—导线截面（mm ;
M 各段线路负荷矩（kW- m）, 即卩P - L乘积。
导线上引起的电压降必须控制在允许范围内，以防止在远处的用电设备不能启动。
三、按导线机械强度校核
当线路上电杆之间挡距在25〜40m时，其允许的导线最小截面，可按下表查
用：
导线按机械强度所允许的最小截面
以上通过计算或查表所选用的导线截面，必须同时满足上述三个条件，并以求得的最大导线截面作为最后确定导线的截面。
根据实践，在一般建筑工地，当配电线路较短时，导线截面可先用允许电流选定，再按允许电压降校核；对小负荷的架空线路，导线截面一般以机械强度选定即可。
配电保护断线和负荷计算及导线截面选择

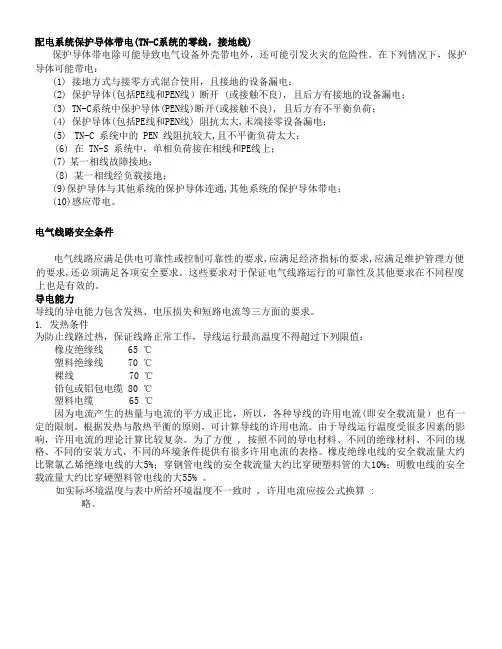

配电系统保护导体带电(TN-C系统的零线，接地线)保护导体带电除可能导致电气设备外壳带电外，还可能引发火灾的危险性。
在下列情况下，保护导体可能带电：(1) 接地方式与接零方式混合使用，且接地的设备漏电；(2) 保护导体(包括PE线和PEN线）断开 (或接触不良), 且后方有接地的设备漏电；(3) TN-C系统中保护导体(PEN线)断开(或接触不良), 且后方有不平衡负荷；(4) 保护导体(包括PE线和PEN线) 阻抗太大,末端接零设备漏电；(5) TN-C 系统中的 PEN 线阻抗较大,且不平衡负荷太大；(6) 在 TN-S 系统中，单相负荷接在相线和PE线上；(7)某一相线故障接地；(8) 某一相线经负载接地；(9)保护导体与其他系统的保护导体连通,其他系统的保护导体带电；(10)感应带电。
电气线路安全条件电气线路应满足供电可靠性或控制可靠性的要求,应满足经济指标的要求,应满足维护管理方便的要求,还必须满足各项安全要求。
这些要求对于保证电气线路运行的可靠性及其他要求在不同程度上也是有效的。
导电能力导线的导电能力包含发热、电压损失和短路电流等三方面的要求。
1. 发热条件为防止线路过热，保证线路正常工作，导线运行最高温度不得超过下列限值：橡皮绝缘线 65 ℃塑料绝缘线 70 ℃裸线 70 ℃铅包或铝包电缆 80 ℃塑料电缆 65 ℃因为电流产生的热量与电流的平方成正比，所以，各种导线的许用电流(即安全载流量）也有一定的限制。
根据发热与散热平衡的原则，可计算导线的许用电流。
由于导线运行温度受很多因素的影响，许用电流的理论计算比较复杂。
为了方便 , 按照不同的导电材料、不同的绝缘材料、不同的规格、不同的安装方式、不同的环境条件提供有很多许用电流的表格。
橡皮绝缘电线的安全载流量大约比聚氯乙烯绝缘电线的大5%；穿钢管电线的安全载流量大约比穿硬塑料管的大10%；明敷电线的安全载流量大约比穿硬塑料管电线的大55% 。

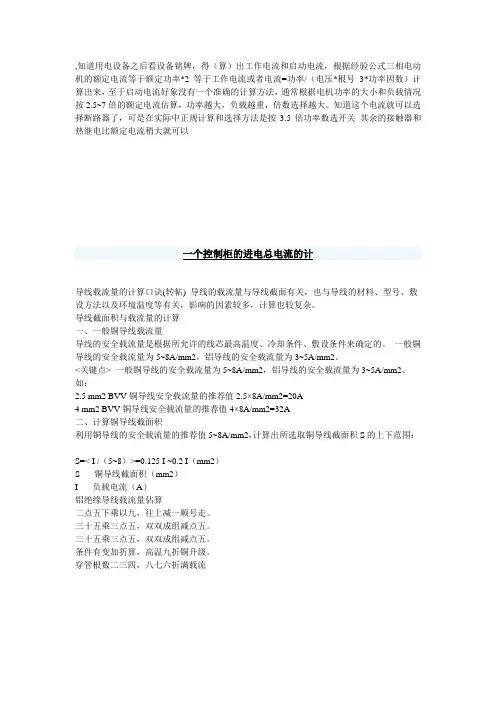

额定电流计算及导线截面积选择
,知道用电设备之后看设备铭牌，得（算）出工作电流和启动电流，根据经验公式三相电动机的额定电流等于额定功率*2 等于工作电流或者电流=功率/（电压*根号3*功率因数）计算出来，至于启动电流好象没有一个准确的计算方法，通常根据电机功率的大小和负载情况按2.5~7倍的额定电流估算，功率越大，负载越重，倍数选择越大。
知道这个电流就可以选择断路器了，可是在实际中正规计算和选择方法是按3.5倍功率数选开关其余的接触器和热继电比额定电流稍大就可以一个控制柜的进电总电流的计导线载流量的计算口诀(转帖) 导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）铝绝缘导线载流量估算二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流计算电机额定电流：比如：三相电压380V，电机功率15KW，电机额定电流：I=15/（1.732*0.38*0.8）=28.5A 。
三相电机的额定电流=额定功率（W）÷（1.732×额定电压×功率因数×效率）。
电线截面积电流对照表
电线截面积电流对照表对于 1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃，长期连续90％负载下的载流量如下：1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I＝220伏×18安＝3960瓦横截面积2.5平方毫米铜芯电线4平方毫米6平方毫米2.5平方毫米铝芯电线4平方毫米6平方毫米XXX举例申明：////1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需求零丁的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得跨越25A(即5500瓦)，有人将衡宇内的电线调换成6平方毫米的铜线是没有效处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得跨越13A(即2800瓦)。
5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A允许长期电流16A～25A25A～32A32A～40A13A～20A20A～25A25A～32A在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
电线截面电流计算公式
电线截面电流计算公式（供参考）导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300一般情况下：铜线每平方毫米6安培。
铝线是每平方毫米5安培(仅供快速估算) 4平方的铜线：4*6=24A6平方的铜线：6*6=36A10平方的铜线：10*6=60A16平方的铜线：16*6=96A4平方的铝线：4*5=20A6平方的铝线：6*5=30A10平方的铝线：10*5=50A16平方的铝线：16*5=90A一、低压配电室的要求1) 门应向外开，门口装防鼠板；2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；3) 电缆沟底应有坡度和集水坑；4) 不装盘的电缆沟应有沟盖板；5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏；6) 一层配电室地面标高应0.5米以上。
二、配电盘的安装1) 配电盘应为标准盘，顶有盖，前有门；2) 配电盘外表颜色应一致，表面无划痕；3) 配电盘母线应有色标；4) 配电盘应垂直安装，垂直度偏差小于5º；5) 拉、合闸或开、关柜门时，盘身应无晃动现象；6) 配电盘上电流表、电压表等按要求装全；7) 配电盘上个出线回路应有标示；8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子；9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好；10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。
按电压损失条件选择导线截面(公式)
线路电压损失 （％） 3.6 4.7 3.7 7.3
线路电压损失 要求（％） 5 5 5 5
最小导线截面 积（mm2） 36.4 65.2 36.7 72.9
定电压的百分数表示）宜
，难以满足上述要求时， 0％。
《供配电系统设计规范》（GB50052-95）规定： 第4.0.4条 正常运行情况下，用电设备端子处电压偏差允许值（以额定电压的百分数表示）宜 符合下列要求： 一、电动机为±5％。 二、在一般工作场所为±5％；对于远离变电所的小面积一般工作场所，难以满足上述要求时， 可为＋5％、－10％；应急照明、道路照明和警卫照明等为＋5％、－10％。 三、其它用电设备当无特殊要求时为±5％。
线路额定电压 线路接线及电流 UN（kV） 类别 0.22/0.38 0.22 0.11 三相四线 两相三线 单项及直流
C的计算式 10UN2*r 4.44UN2*r 5UN2*r
C 铝线 49.10 21.80 8.23 2.06 铜线 82.31 数均不含PE线 △U%=M/（C*A）% 式中： △U%——为线路电压损失百分数 M——负荷矩，M=PL（kW*m） P——负荷功率（kW） L——导线长度（m） A——导线截面积（mm2） r——导线材料电导率（m/Ω *mm2），铜线为57，铝线为34 C——电压损失计算常数 外市电电压 （V） 380 220 380 220 基站负荷功率 （kW） 15 1 3 1 外市电导线长度 （m） 1000 4500 3000 3000 导线截面积 （mm2） 50 70 50 50 导线材料 铜线 铜线 铝线 铝线
导线载流量、截面积简单计算方法
导线载流量、截面积简单计算方法导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。
导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。
）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。
那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。
这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。
这时就要选择10mm2铜线，铝线则选16mm2。
2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。
这时应选择2.5mm2铜线足矣，铝线则选4mm2。
导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。
有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。
电线线径的截面积选择
电线的线径截面积选择交流电力线指的是配电工程中的低压电力线。
一般选择的依据有以下四种： 1) 按机械强度允许的导线最小截面选择 2) 按允许温升来选择 3) 按经济电流密度选择 4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。
因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕 2：电源线面积S＝I/2.5（mm2）对于380V三相交流电 1：I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2） 3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

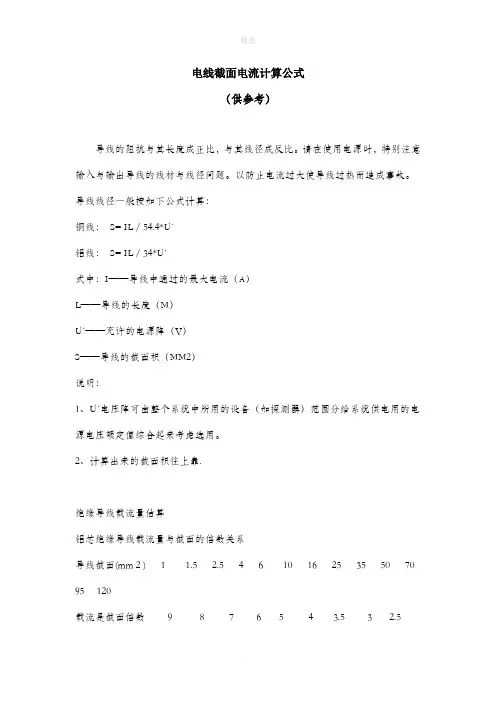

电线截面电流计算公式
电线截面电流计算公式————————————————————————————————作者：————————————————————————————————日期：电线截面电流计算公式（供参考）导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 5070 95 120载流是截面倍数 9 8 7 65 4 3.5 3 2 .5载流量(A) 9 14 2332 48 60 90 100123 150 210 238 300一般情况下：铜线每平方毫米6安培。
铝线是每平方毫米5安培(仅供快速估算)4平方的铜线：4*6=24A6平方的铜线：6*6=36A10平方的铜线：10*6=60A16平方的铜线：16*6=96A4平方的铝线：4*5=20A6平方的铝线：6*5=30A10平方的铝线：10*5=50A16平方的铝线：16*5=90A一、低压配电室的要求1) 门应向外开，门口装防鼠板；2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内；3) 电缆沟底应有坡度和集水坑；4) 不装盘的电缆沟应有沟盖板；5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏；6) 一层配电室地面标高应0.5米以上。
二、配电盘的安装1) 配电盘应为标准盘，顶有盖，前有门；2) 配电盘外表颜色应一致，表面无划痕；3) 配电盘母线应有色标；4) 配电盘应垂直安装，垂直度偏差小于5º；5) 拉、合闸或开、关柜门时，盘身应无晃动现象；6) 配电盘上电流表、电压表等按要求装全；7) 配电盘上个出线回路应有标示；8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子；9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好；10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。
导线截面的计算
（2）输电线设计
根据项目区内机井配套输配电线路布设情况，尽量利用现有的线路，对于老化严重确需更新的进行更新。
确定导线截面面积：
①10KV高压线
高压线的截面面积按下式计算：
S=100PL/r/(U线)2/（⊿u%）
式中：S—导线截面面积（mm2）
P—输送功率（kw）
L—输电距离（m）
r—所选材料的导电率（m/Ω·mm2）。
铝的导电率为33.9 m/Ω·mm2
U线—输送电压（V）
⊿u%—电压损失（电压降），取3%
设计10KV高压线按照就近原则，从项目区已有高压线上T接而下，架设10KV 分支线路，引至各杆上变压器。
经计算，导线截面面积S=18mm2。
380V低压导线截面面积按下式计算：
②380V低压线
S=m/C/(⊿u%)
式中：S—导线截面面积（mm2）
M—负荷矩（为输送有功功率P和输送距离L的乘积，即m=PL）
⊿u%—电压损失（电压降），取5%
C—常数（钢芯铝绞线取50）
低压导线主要架设于变压器与动力配电箱之间，经计算低压导线截面面积为S=31mm2。
③导线选择
由于所选取的导线截面必须大于或等于导线的最小允许截面，而当线路电压为10KV时，多股的钢芯铝绞线最小允许截面为16mm2。
为防止导线因大风或机械受力等情况而发断裂，为了电压的安全输送，选取截面面积为25mm2的导线，即10KV高压输电线所选导线型号为LGJ-25。
高压线路为架空架设，采用圆型水泥杆，杆高10m，直径190mm，间距50m。
380V低压输电线路，导线采用黑皮线（BLX）系列。
考虑安全因素，导线型号选用BLX-35。
导线载流量、截面积简单计算方法
首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号I m。
）计算方法： S=I/I m I=S × I m基本值： I m=5~8A/mm²(铜导线）即1mm²单位面积铜导线允许长期通过最大电流5~8AI m=3~5A/mm²(铝导线）即1mm²单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI根据公式结合上面的计算方法就可算出导线所带负荷功率了。
那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。
这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。
这时就要选择10mm²铜线，铝线则选16mm²。
2、3500W空调求导线面积？千瓦数 3.5×0.65=2.275。
这时应选择2.5mm²铜线足矣，铝线则选4mm²。
导线规格一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²等等。
下面是转载相关知识供参考：功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
