【推荐】新人教版九年级物理全一册单元测试第16章电压和电阻 (1)(含答案)

新人教版九年级物理全一册单元测试第16章电压和电阻一、填空题1．电压是使电路中_______ _的原因，提供电压的装置叫________。

２.使用电压表测量电路两端电压时，应将电压表______联在被测电路两端，要使电压表的“+”接线柱靠近 “－”接线柱靠近。

３.将学校实验室常用的电压表接入电路时，应先用量程试触，若电压表示数小于 -----时，再改用电压表的量程。

测电压时，如果发现表的指针向左偏，原因是4．图1是一双量程的电压表的刻度盘。

当使用较小量程时，图中指针位置的示数为 V ；当使用较大量程时，图中指针位置的示数为 V ；５.如图2所示，开关闭合后，电压表V 1的示数为2.4V ，电压表V 2的示数为6V ，则灯L 1两端的电压为 V ，灯L 2两端的电压为 V 。

６．图3中，灯泡L 1与L 2是 ----联，A 2表测电流，电压表测 ---------电压。

９．如图4所示的电路中，电压表所用的量程不明，当电路闭合后，V 1和V 2的示数分别如图所示，则电压表V 1用的量程是________V ，电压表V 2用的量程是________V ，小灯泡L 1上的电压U 1=________V 。

二、选择题（每题3分，共27分）1５．用电压表较为准确地测量一个蓄电池的电压时，正确的方法是（） A ．蓄电池的两极分别接在电压表的“一”、“15”接线柱上； B ．蓄电池的两极分别接在电压表的“一”、“3”接线柱上； C ．以上两种接法效果相同； D ．以上两种接法都不行。

1６．在图９所示的电路中，电源电压为6V ，当开关闭合后，只有一只灯泡发光且电压表的示数为6V ，产生这一现象的原因是（）A ．灯L 1短路；B ．灯L 2短路；C ．灯L 1断路；D ．灯L 2断路。

17．下列说法正确的是 ( )A ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B ．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C ．只要电路两端接上电压表，则电路中一定有电流通过D ．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好图图９图11 图420．图11所示的电路中，○a、○b、○c表示的是电流表或电压表，当开关S1 、S2都闭合时，灯正常发光，各电表均正常工作。

下列说法正确的是（）A．○a、○b、○c都是电压表； B．○a、○b、○c都是电流表；C．○a、○b是电流表○c是电压表；D．○b、○c是电压表○a是电流表。

17、图16所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：（1）（2）；（3）。

三、补充题（6分）18、在班级迎新年晚会的会场布置中，某同学负责在教室照明电路中安装装饰彩灯的工作。

已知每只灯泡两端能承受的电压为6V，哪么这些小灯泡应怎样连接？至少需要多少只这样的小灯泡？19、电压表能直接接在电源两端测量电源电压，这是因为电压表的____非常大，不会形成电源________。

20、小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（）A．3V B．220V C．1.5V D．0.2V21.关于电源，下列说法中正确的是( )A．是提供电荷量的装置B．是提供电流的装置 C．是提供电压的装置D．是提供用电器的装置22、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：( )A．一定是串联; B．一定是并联 C．串联、并联都有可能; D．无法判断.23、图所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能:（）A．L1短 B．L2短路 C．L1断路; D．L2断路24.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为:( )A．4.8V， 1.2V ; B．6V， 1.2 V ;C．1.2V，6V ; D．1.2V， 4.8V.图1625、一个灯泡接在三节串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将: （）A．较亮; B．较暗; C．正常发光; D．烧坏.26、如图左1所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是:（）A. L1灯丝断路;B.L2灯丝断路;C.电池耗尽无电压;D.L2灯丝短路.左1 左2 左3 左427、如图左2所示，当开关S闭合后，电压表测出的电压是:( )A.灯L1两端的电压;B.灯L 2两端的电压 ;C.灯L1和L 2两端的总电压;D.电源两端的电压.28、在图左3所示的电路中，①②③④处的电表分别是: ( )A.表①是电压表，表②③④是电流表;B.表①③是电压表，表②④是电流表;C.表①②是电压表，表③④是电流表;D.表①③④是电压表，表②是电流表.29、如图左4所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为:（）A.2V和3V;B.3V和2V;C.2V和8V;D.2V和5V.五、多项选择30、如图0所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是:（）A．灯L1处短路; B．灯L2处短路;C．灯L1处断路; D．灯L2处断路.图0 图1 图2 图34．如图1所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路 B．从A．L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了5．如图2所示电路中，小灯泡L1和L2均正常发光，则下列说法正确的是（）A．L1和L2串联在电路中 B．L1和L2并联在电路中 C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表6．如图3所示，电源电压为6V，开关闭合后，电灯L1、L2均不发光。

用电压表逐段测量，结果是：Uab=0，Uad=6V，Ubc=0，Ucd=6V，发生断路的部分是（）A．电路的aL1b部分B．电路的aL2C部分 C．电路的aEd部分D．电路的CRSd部分7．如图4所示，当开关S闭合后，两表均有示数过一会儿发现电压表示数突然变小，电流表示数突然变大，则下列故障可能是（）A．L1短路 B． L2短路 C．L1灯丝断开 D．L2灯丝断开图4 图6 图8 图108．如图6是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路 D．L2短路9．如图8所示电路，电源电压为6V，开关闭合后电压表的示数为2．8V，则灯L1两端的电压为 V，灯L2两端的电压为 V。

10．如图10所示的电路中，当S1闭合、S2断开时，电压表的示数为2．5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为 V，灯L2两端的电压为 V，电源电压为 V。

11．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．R1＜R2=R3 ，I1=I2=I3 B．R1＝R2＞R3， I1=I2＞I3C．R1＞R2＞R3，I1＞I2＞I3 D．R1＞R2＞R3， I1=I2=I312．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。

甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是( )A.R甲＞R乙＞R丙＞R丁B.R丁＞R丙＞R乙＞R甲C.R丙＞R乙＞R甲＞R丁D.R乙＞R丁＞R甲＞R丙13．为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用 C. 给导线加热 D.改变导线中的电流16.质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较( )A.铜丝电阻较大B.铝丝电阻较大C.铜丝和铝丝电阻可能一样大D.无法判断谁的电阻较大17．下列说法中正确的是( )A．导体中没有电流通过时，电阻为零B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关18．当温度一定时，比较两根铜制导线电阻的大小，下列说法中正确的是( )A．长导线的电阻一定大 B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大 D．粗细相同，短导线的电阻一定大19．下列说法正确的是（）A.电阻表示导体对电流阻碍作用的大小，当导体中无电流通过时，导体就无电阻B.通过导体的电流越小，导体的电阻越大C.导体两端的电压越大，导体的电阻越大D.一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大的电阻参考答案：一.选择题．1.D2.C3.C4.BC5.D6.D7.A8.B9.B 10.D 11.B 12.A 13.A14.D 15.A 16.B 17.D 18.B 19.D 20.A 二．填空题1. 4.68×10-4、0.468、5.39×10-4、0.539；2形成电流、电路两端 3.220、不高于36、12、4 4.电阻、短路；5.2.5、1.2、1.3； 6.R1、R4；7.3、0.9、0.3 ； 8.大、长度、横截面积； 9.26、Ω三．作图、实验题 1. （1）（2）略（3）断开、B ；（4）小、变暗（5）电灯处于开路、调换电源正负极；2..A 连接a,B 连接b3.略4. 1.(1)相当于滑动变阻器,可调节电动机两端的电压及通过的电流,从而改变其转速.(2)如图答-9所示四．计算题 1．（1）U1=1.7 V ；（2）U2=1.3 V ；（3）总电压U=3 V ；（4）电源电压为3 V ；图答-9参考答案一、填空题1、4.68×10-4、0.468、5.39×10-4、0.5392、形成电流、电路两端3、220、不高于36、4、电阻、短路二、选择题5、d6、C7、C8、D9、D10、A11、B12、B13、D14、B15、A16、A17、D18、A19、B20、D21、B22、D23、A三、多项选择24、BC四、实验,探究题25、（1）（2）略（3）断开、B；（4）小、变暗（5）电灯处于开路、调换电源正负极.26、.A连接a,B 连接b五、计算题27、（1）U1=1.7 V；（2）U2=1.3 V；（3）总电压U=3 V；（4）电源电压为3 V；第六章电压电阻单元测试答案一、填空题 1．形成电流、电源； 2．并、电源的正极、电源的负极；3．0～15V、3V、0～3V、正、负接线柱接反；4．0.9、4.5；5．2.4、3.6；6．并、干路、L1；7．材料、长度、横截面积；8．滑动变阻器的最大阻值为10Ω、允许通过的最大电流为1.5A；9．0—15V；0—3V、2.5；10．有；11．A、AC；12．不变、定值电阻；13．3204、0～9999；14．大于、等于。

合集下载

人教版九年级物理全一册第十六章《电压电阻》测试卷(含答案)

人教版九年级物理全一册第十六章《电压电阻》测试卷（含答案）一、单选题1．下列关于电流、电压的说法中正确的是（）A．有电源，电路中就一定有电流B．电子计算器工作时的电流约为150AC．水轮机中的“水流”相当于电路中的电压D．电流从电压表的正接线柱流入，负接线柱流出2．关于电流表和电压表的使用，下列说法正确的是（）A．通电后，两表指针反向偏转时，定是正、负接线柱接反了B．两表都先用小量程“试触”后，再选择合适的量程C．两表都不能将正、负接线柱直接接到电源的两极上D．电流表应与被测用电器并联使用3．下列电路图中，能正确测量出灯泡L2两端电压的是（）A．B．C．D．4．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表5．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。

闭合开关时，两灯都正常发光。

以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联6．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V7．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。

如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（）A．U甲＜U乙，I甲=I乙B．U甲=U乙，I甲＜I乙C．U甲>U乙，I甲=I乙D．U甲>U乙，I＜I乙甲8．灯泡L1和L2连接在同一电路中，报据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中取下，L2也不亮C．两灯两端的电压相等D．通过两灯的电流不相等9．关于导体的电阻，下列说法正确的是（）A．导体的电阻越小，表示导体对电流的阻碍作用越小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．铜导线电阻比铁导线电阻小10．如图所示，为两种材料不同，横截面积也不同的圆柱形导体连接在电路中的电路图，下列关于电流的说法正确的是（）A．A导体横截面积较小，电阻较大，电流较小B．B导体横截面积较大，电阻较小电流较大C．A、B材料不同，无法判断电阻大小，无法确定电流大小D．A、B导体串联，电流大小相等11．如图所示的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。

新人教版九年级物理第16章电压和电阻单元测试(含答案)

新人教版九年级物理第16章电压和电阻单元测试(含答案)一﹨选择题（共15小题）1．如图所示，电路中的电源的电动势为E﹨内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1﹨L2﹨L3的亮度变化情况是（）A ．L1灯变亮，L2灯变暗，L3灯变亮B．L1灯变暗，L2灯变亮，L3灯变暗C ．L1﹨L2两灯都变亮，L3灯变暗D．L1﹨L2两灯都变暗，L3灯变亮2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（）A．导线①接滑动变阻器的A点，同时将导线②③在灯泡处的接线柱对调B．导线①接滑动变阻器的B点，同时将导线④⑤在电流表的接线柱对调C．导线①接滑动变阻器的A点，同时将导线④⑤在电流表的接线柱对调D．导线①接滑动变阻器的A点或B点，其他导线不动3．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（）A ．只有L1亮B．只有L2熄灭C ．电压表的示数为6V D．电压表的示数为3V4．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小B．电压表和电流表的比值变小C．电流表的示数由0.1A变为0.6AD．电压表的示数由6V变为1V5．（2011•遂宁）如图所示电路，电源两端的电压一定，当开关s1闭合﹨s2断开时，电流表和电压表示数分别为I1﹨U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2﹨U2，则下列叙述一定正确的是（）A．I1＞I2，U1＞U2B．I1＞I2，U1大于﹨小于或等于U2都有可能C．U1＜U2，I1=I2D．U1＜U2，I1大于﹨小于或等于I2都有可能6．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1﹨U2﹨U3，三个电流表的示数分别为I1﹨I2﹨I3，它的内部结构如图所示，以下对各数据的分析正确的是（）A ．U1=U2=U3B．I1=I2+I3C．U1+U2=U3D．以上都不正确7．（2010•三明）在物理课外兴趣小组活动中，老师要求同学们只能用电压表的“0～3V”量程测量额定电压为3.8V小灯泡的额定功率，所给电源的电压恒为6V，其它器材均符台实验要求．如图是同学们设计的四种实验电路图，则能完成实验的电路图是（）A ．B．C．D．8．一台“220V 60W”的电扇，一个“220V 60W”的白炽灯，一个“220V60W”的电烙铁，将它们并联接在220V的电压下，在相同的时间内，比较它们产生的热量，则（）A ．白炽灯最多B．电烙铁最多C．电扇最多D．都一样多9．（2009•延庆县二模）关于如图所示的图象，说法中不正确的是（）A．图甲表明同种物质的密度与质量成正比，与体积成反比B．图乙表明物体在AB和BC段做不同的匀速直线运动C．图丙表明晶体熔化时有熔点D．图丁表示一段镍铬合金线的电阻值随温度发生变化10．（2008•海淀区一模）小明同学为了探究串﹨并联电路中电流﹨电压的变化特点，他按照图所示电路图连接实验电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑动触头从中点向右移动，由此引起三块电表示数的变化情况是（）A．若表1为电压表，表2﹨表3为电流表，则表1示数不变，表2示数变大，表3示数变大B．若表1为电压表，表2﹨表3为电流表，则表1示数不变，表2示数变小，表3示数不变C．若表1为电流表，表2﹨表3为电压表，则表1﹨表2示数均不变，表3示数变小D．若表1为电流表，表2﹨表3为电压表，则表1﹨表2示数均变小，表3示数不变11．（2009•奉化市模拟）如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）A．电压表不可能同时测得L1﹨L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1﹨闭合S2，就能直接测出L2两端的电压12．如图所示，甲灯为“6V，6W”，乙灯为“6V，4W”，用一个输出电压恒为12伏的电源对两灯供电，要使这两个灯能同时正常发光，则应选择电路（）A ．B．C．D．13．（2009•东城区一模）在如图所示电路中，a﹨b是两个电表，其中一个是电流表，另一个是电压表，R1﹨R2是两个并联的定值电阻，其中R1=20Ω．开关S闭合后，电流表的示数为0.4A，电压表的示数为6V．下列说法正确的是（）A．a是电压表，b是电流表B．电阻R1：R2=4：3C．电流表测的是通过电阻R2的电流D．通过电阻R1的电流是电流表示数的四分之三倍14．（2012•达州）如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A ．6V 1.5W B．6V 0.75W C．3V 1.5W D．3V 0.75W15．（2002•海淀区）某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示．已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值．下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（）A．先调节R1，使电流表指针指到要求位置附近，再调节R2B．先调节R2，使电流表指针指到要求位置附近，再调节R1C．同时调节R1和R2，使电流表指针指到要求位置D．交替﹨反复调节R1和R2，使电流表指针指到要求位置二﹨填空题（共10小题）（除非特别说明，请填准确值）16．（2012•浦东新区一模）在研究电阻的大小与哪些因素有关时，小明猜想电阻与电压﹨电流有关，小李猜想电阻与导体的长度﹨横截面积有关．他们设计了如图所示的电路，选用同种材料制成的不同导体﹨若干节干电池及其他必要器材进行实验．（1）在设计电路时，小明认为还需在M﹨N两端并联一个电压表才能正确测出导体两端的电压；小李认为干电池的电压是已知的，所以实验中不需要电压表；经讨论后他们达成了共识并完成了实验．你认为_________ （选填“小明”或“小李”）的观点是正确的．（2）两位同学正确连接电路，并将实验测得数据记录在表一﹨表二和表三中．表一导体A长度0.4米横截面积0.3毫米2表二导体B长度1.2米横截面积0.3毫米2表三导体C长度1.5米横截面积0.3毫米2实验序号 1 2 3 实验序号4 5 6 实验序号7 8 9U（V） 1.2 2.4 3.6 U（V）2.4 3.6 4.8 U（V）1.5 3.0 4.5I（A）0.30 0.60 0.9I（A）0.20.30.4I（A）0.10.20.3分析比较表一﹨表二﹨表三中的数据，可判断_________（选填“小明”或“小李”）的猜想是错误的．分析比较表一和表二和表三中的数据，可初步得出：_________ ．（3）为了在表三的基础上继续研究导体的电阻与导体横截面积的关系，请你在表四中填写需选用这种材料制成的导体还需满足的条件．表四导体长度（米）横截面积（毫米2）D _________ _________E _________ _________小明认为在后续实验中，D﹨E两端的电压必须与表三中的电压值相同；小李认为在后续实验中，通过D﹨E的电流必须与表三中的电流值相同．请你判断：小明的观点是_________ 的，小李的观点是_________ 的．（均选填“正确”或“错误”）17．（2008•西城区一模）把阻值分别为R1﹨R2的两个定值电阻串联在一个电压不变的电源上时，R1两端的电压为U1．将它们并联在该电源上时，通过R1的电流I1= _________ ．18．（2011•杨浦区一模）如图所示电路中，电源电压不变，当电键S由断开到闭合时，电压表V的示数将_________ ．S闭合后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_________ 电流表A1的示数将_________ ．电流表A与电流表A2示数的差值跟电流表A示数的比值_________ （均选填“变小”﹨“不变”或“变大”）19．（2005•锦州）如图所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数_________ ，电流表A1的示数_________ ，电流表A2的示数_________ ．（填“变大”﹨“变小”或“不变”）20．（2012•金山区一模）某小组同学用DIS实验装置研究影响电阻大小的因素，他选取了三种材料：钨丝﹨锰铜丝和镍铬丝．保持温度不变，所测得实验数据记录在表一﹨表二和表三中的前四列，为了进一步探究电阻大小与导体的横截面﹨长度﹨材料之间的关系，他们对实验数据进行适量的运算，将结果分别记录在三个表格中的后四列中．表一（钨丝）序号长度L（m）横截面积S（10﹣6m2）电阻值R（10﹣2Ω）L/S（1/m）S/L（m）RS（Ω•m2）RL （Ω•m）1 0.5 0.5 5.30 1.0×106 1.0×10﹣6 2.65×10﹣8 2.65×10﹣22 0.5 1.0 2.65 0.5×106 2.0×10﹣6 2.65×10﹣8 1.33×10﹣23 1.5 0.5 15.9 3.0×1060.33×10﹣67.95×10﹣823.85×10﹣2表二（锰铜）序号长度L（m）横截面积S（10﹣6m2）电阻值R（10﹣2Ω）L/S（1/m）S/L（m）RS （Ω•m2）RL （Ω•m）4 0.5 0.5 44.0 1.0×106 1.0×10﹣622.0×10﹣822.0×10﹣25 0.5 1.0 22.0 0.5×106 2.0×10﹣622.0×10﹣811.0×10﹣26 1.5 0.5 132.0 3.0×1060.33×10﹣666.0×10﹣8198.0×10﹣2表三（镍铬）序号长度L（m）横截面积S（10﹣6m2）电阻值R（10﹣2Ω）L/S（1/m）S/L（m）RS （Ω•m2）RL （Ω•m）7 0.5 0.5 100.0 1.0×106 1.0×10﹣650.0×10﹣850.0×10﹣28 0.5 1.0 50.0 0.5×106 2.0×10﹣650.0×10﹣825.0×10﹣29 1.5 0.5 300.0 3.0×1060.33×10﹣6150.0×10﹣8450.0×10﹣2（1）分析比较实验序号1与2（或4与5﹨7与8）的数据，可初步得出结论是：_________ ．（2）分析比较表中的实验序号_________ ，以及相应的数据，可初步得出结论是：在长度﹨横截面积相同时，不同材料的导体电阻不同．（3）进一步综合分析比较表一﹨二﹨三中经运算后得到的数据及相关条件，归纳得出结论．（a）分析比较表一﹨表二或表三中的第四列和第六列数据，可得_________ ；（b）分析比较表一﹨表二和表三中的第四列和第六列数据，可得_________ ．21．（2011•郴州）一个标有“12V6W”的灯泡，接到18V电源上，要能使灯泡正常发光，应给灯泡串联一个_________ Ω的电阻，该电路工作10s消耗的电能是_________ J．22．（2011•温州）在综合实践活动中，小明制作了如图所示的简易棉花糖机．取少量蔗糖置于侧壁扎有几排小孔的易拉罐内，闭合开关，电动机带动易拉罐转动，并用酒精灯对易拉罐底部进行加热．（1）加热过程中，蔗糖颗粒变成液态糖浆，糖浆从易拉罐侧壁的小孔中被甩出后，由于糖浆具有_________ 继续前进，遇冷变成丝状糖絮，用筷子收集到棉花糖．（2）上述制取棉花糖的整个过程中，蔗糖发生的物态变化有_________ ．（3）小明发现在操作过程中因无法改变电路中的电流大小，导致不能调节易拉罐的转速，从而影响糖浆变成糖絮的效果．请你针对电路装置提出一条可行的改进措施：_________ ．23．（2006•绍兴）小明同学为了定性比较水的流速大小，设计了一个实验装置．如图是他的部分设计图，小铜球P系在电阻可忽略的细金属丝下，悬挂在O点，AB为一固定在水平方向的电阻丝，它与金属丝接触良好（不计摩擦），B端在O点正下方．他设想：开始时小球P沿竖直方向处于静止，当把小球P放入水平流动的水中时，球受到水流冲击向左偏移一定角度θ，水流速度越大，偏角θ越大．测量者可以根据电压表数值大小判断水流速度大小．请你完成余下的电路连接，要求水流速大时，电压表示数大，水流速小时，电压表示数也小．24．（2003•成都）在图所示电路图中的“○”内填入电流表或电压表符号，并在图上标明“+”﹨“﹣”接线柱的符号．25．（2011•黔南州）一根粗细均匀的长为L的金属导线，其电阻为R．当把它均匀拉长到2 L时，其电阻为_________ ，当把它对折后使其长度为L/2时，电阻为_________ ，粗细不变使其长度变为L/2，则电阻为_________ ．三﹨解答题（共5小题）（选答题，不自动判卷）26．（2009•绵阳）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲﹨乙﹨丙三个测量电路进行了正确的测量，测量结果U1﹨U2﹨U如下表所示．序号甲（U1）乙（U2）丙（U）电压/V 2.4 2.4 5.0（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压．这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致．为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化．老师提示：电压表接入电路测量时本身会对电路结构有影响．请你帮他重新设计测量电路图，把它画在右边的虚线方框中．（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“串联各部分电压是相等的”．这个结论一定成立吗？_________（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该_________继续进行实验．（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻R L的比值：= _________ ．（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性．你认为会影响实验结论的正确性吗？_________ （选填“会”或“不会”）．27．（2013•随州）如图（2），用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1﹨R2为阻值已知的定值电阻（它们的阻值都在5Ω至1 0之间）．（1）用笔画线代替导线，按（1）图的设计思路在（2）图中将实物连成电路．（2）设计一个实验数据记录处理表，要求体现操作方案，测两次电压，再取平均．28．（2010•呼和浩特）某同学设计了如图所示的电路图．没做实验前他认为；当闭合S，移动变阻器的滑片P，电流表示数变化，电压表示数不变（即电源两端电压保持不变）；但是实验结果使他大吃一惊，他发现：当P移动时，电流表和电压表示数都发生了变化．他把六次实验的数据记录在下面的表格中：（电流表的电阻和通过电压表的电流忽略不计）实验次数 1 2 3 4 5 6电流表示数I/A 0.1 0.2 0.3 0.4 0.5 0.6电压表示数 U/V 2.5 2.0 1.5 1.0 0.5 0（1）根据表中的数据，在图中画出U﹣I图象（2）根据图象，写出U﹣I的函数表达式_________ ；（3）他猜想P移动时之所以电压表示数有变化，可能是由于电池组内部有电阻造成的，理论和实践证明他的猜想是正确的．请根据相关信息得出电池组内部电阻r= _________Ω；（4）当变阻器连入电路中电阻R=20Ω时，电流表的示数是多少？（要求列式计算）29．（2012•泰州）（1）如图1是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮﹨或一齐灭．①有同学说，这两个灯泡是串联的你的看法是_________ ；简述理由：_________ ．②不打开盒子，也无任何辅助器材，如何证明你的上述看法．简要说明你的操作方法及结论：_________ ．（2）用如图2所示电路可以估测灯泡的阻值，实验按下列步骤进行请将有关步骤填写完整，并回答相关问题①第一步：按电路图正确连接电路．②第二步：断开开关S2，闭合开关S1﹨S3，适当调节滑动变阻器•观察到电流表示数为0.3A．③第三步：断开开关_________ ，闭合_________ ，调节_________连入电路的阻值，使电流表的示数仍然为0.3A．④问题﹣﹣某同学在第三步操作中发现：当电阻箱（参见图3）的阻值调为19Ω时，电流表示数略大于0 3A，当电阻箱的阻值调为20Ω时，电流表示数略小于0.3A．在这种情况下，_________（选填“应该”或“不应该”）调节滑动变阻器，以便电流表的示数恰好为0.3A．由该同学的实验，可判断所测灯泡的阻值约为_________ Ω．（3）在做“探究影响电流做功多少的因素”实验时，可以根据灯泡的亮暗程度比较相同时间内电流做功的多少．如图4是进行该探究的电路之一．①提供“2.5V”和“3 8V”两种规格的灯泡若干，则你所选用的灯泡是_________ ．②由图4所示电路，可探究电流做功多少与_________ 的关系．③对于“电流做功多少与通电时间的关系”，是否必需通过实验探究来发现？简要说明你的观点_________ ．30．（2012•毕节地区）导体的电阻与哪些因素有关？实验小组用如图所示的装置进行探究．实验记录数据如表：（1）连接电路时，开关应_________ ；（2）比较步骤_________ ，得出结论：导体的电阻与材料有关；（3）比较步骤1和2，得出结论：_________ ；（4）比较步骤1和3，得出结论：_________ ；（5）根据你掌握的电学知识，你认为电阻还与_________ 有关；（6）王刚同学在完成上述实验后，将M同时接到c﹨d，N同时接到c′﹨d′，此时小灯泡的亮度比步骤4的小灯泡还亮，是因为_________ ．步骤材料长度/cm 横截面积/cm2M接N接灯泡亮度1 镍铬合金丝30 0.5 a a′暗2 镍铬合金丝30 1.0 b b′较亮3 镍铬合金丝15 0.5 c c′较亮4 锰铜合金丝15 0.5 d d′亮新人教版九年级物理第16章电压和电阻单元测试参考答案与试题解析一﹨选择题（共15小题）1．如图所示，电路中的电源的电动势为E﹨内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1﹨L2﹨L3的亮度变化情况是（）A ．L1灯变亮，L2灯变暗，L3灯变亮B．L1灯变暗，L2灯变亮，L3灯变暗C ．L1﹨L2两灯都变亮，L3灯变暗D．L1﹨L2两灯都变暗，L3灯变亮考点：电路的动态分析；串联电路的电流规律；并联电路的电流规律；串联电路的电压规律；并联电路的电压规律．专题：应用题；电路和欧姆定律；电路变化分析综合题．分析：由电路图可知，变阻器与灯L1并联后与灯L2串联，再与灯L3并联，最后与电源的内阻串联．当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，接入电路的电阻变大，变阻器与灯L1并联总电阻变大，电路中的总电阻变大，根据欧姆定律可得电路中的总电流变小，电源内阻分得的电压变小，路端电压变大，确定灯L3亮度的变化，根据并联电路的电流特点判断通过L2的电流，利用欧姆定律得出L2两端的电压变化，根据串联电路的电压特点判断变阻器与灯L1并联部分的电压，进一步得出答案．解答：解：由电路图可知，变阻器与灯L1并联后与灯L2串联，再与灯L3并联，最后与电源的内阻串联．当将滑片P向左滑动时，变阻器接入电路中的电阻增大，外电阻增大，根据闭合电路欧姆定律得知，干路电流I减小，路端电压U增大，则L3变亮；∵并联电路中干路电流等于各支路电流之和，∴通过L2电流I2=I﹣I3，I减小，I3增大，则I2减小，故L2变暗；∵串联电路中总电压等于各分电压之和，∴L1电压U1=U﹣U2，U增大，U2减小，则U1增大，故L1变亮．故选A．点评：本题首先要搞清电路的连接方式，其次按“局部→整体→局部”的思路进行分析．2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（）11 / 11。

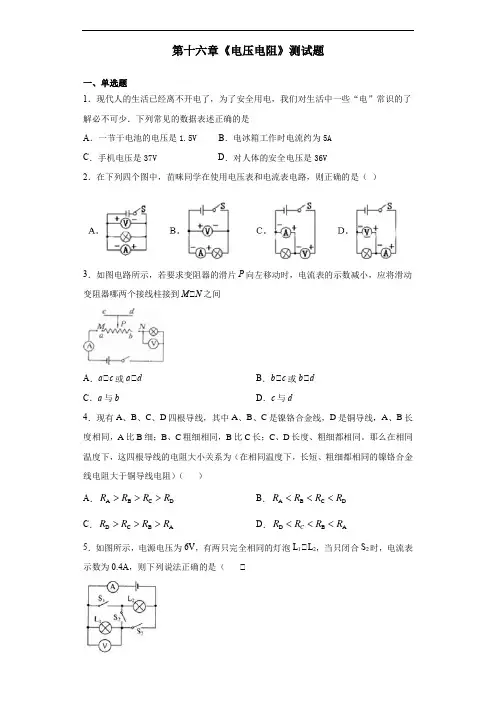

人教版初中物理九年级全一册第十六章《电压电阻》测试题(含答案)

第十六章《电压电阻》测试题一、单选题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列常见的数据表述正确的是A ．一节干电池的电压是1.5VB ．电冰箱工作时电流约为5AC ．手机电压是37VD ．对人体的安全电压是36V2．在下列四个图中，苗咪同学在使用电压表和电流表电路，则正确的是（）3．如图电路所示，若要求变阻器的滑片P 向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N 之间A ．a、c 或a、dB ．b、c 或b、dC ．a 与bD ．c 与d4．现有A 、B 、C 、D 四根导线，其中A 、B 、C 是镍铬合金线，D 是铜导线，A 、B 长度相同，A 比B 细；B 、C 粗细相同，B 比C 长；C 、D 长度、粗细都相同。

那么在相同温度下，这四根导线的电阻大小关系为（在相同温度下，长短、粗细都相同的镍铬合金线电阻大于铜导线电阻）（）A ．ABCD R R R R >>>B ．A BCD R R R R <<< C ．D C B A R R R R >>> D ．D B A C R R R R <<<5．如图所示，电源电压为6V ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，电流表示数为0.4A ，则下列说法正确的是（、A．只闭合S1、S2时，电流表示数为0.2AB．只闭合S2、S3时，电流表示数为0.4AC．只闭合S2、S3时，电压表示数为6VD．只闭合S1、S2时，电压表示数为3V6．下面四幅图中，哪个电路能测出灯泡L2 两端的电压（）A．B．C．D．7．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，电流表的示数变为0，电压表示数变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路8．同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．电阻的大小由导体本身的材料、长度和横截面积决定B．当导体被均匀拉长变细时，它的电阻将变小C．电阻是导体本身的一种性质，所以温度不论如何变化它的电阻也不可能为零D．当导体两端电压和通过导体的电流为零时，导体的电阻为零9．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，先用电压表进行检测，发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是A．电压表V的示数应为15VB．若小灯泡L1突然断路，则电压表V1的示数变为0VC．若小灯泡L1突然断路，则电压表V2的示数变为0VD．若小灯泡L1突然被短接，则电压表V2的示数变为0V11．关于导体的电阻,下列说法中正确的是()A．通过导体的电流越小,电阻越大B．电阻是导体的属性,跟电流和电压大小无关C．导体两端的电压越小,电阻越小D．以上说法都不对12．在如图所示的串联电路中，闭合开关后，李妍用电流表分别测了通过三个小灯泡L1、L2和L3的电流，并记为I1、I2和I3，那么I1、I2和I3的关系是（）A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．I1+I2=I313．如图所示的电路，电源电压保持不变，R为定值电阻。

九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)

九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。

为了安全用电，我们应对生活中的一些“电”常识有所了解。

下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。

人教版九年级物理全一册《第十六章-电压、电阻》单元测试卷-附带答案

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。

其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。

下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。

人教版九年级全一册物理第十六章电压电阻单元测试卷(含答案)

九年级物理第十六章单元检测卷(时间:80分钟总分:80分)一、选择题(本大题共6小题，每小题3分，共18分.下列每小题给出的四个选项中只有一个选项正确)1.下列说法错误的是（）A.一节铅蓄电池电压为2VB.手机电池电压为3.7VC.人体的安全电压为36VD.家庭电路电压为220V2.下列关于导体电阻的说法正确的是（）A.长度长的导体，电阻一定大B.横截面积大的导体，电阻一定小C.导体的电阻由其两端的电压和通过的电流来决定D.导体的电阻与导体的材料、长度和横截面积等因素有关3.如图，当滑动变阻器滑片P 向右移动时，接入电路中电阻值变小的是（）A.B.C.D.4.小明在实验室里连接了如图所示的电路，对此电路的认识，下列说法正确的是（）A.两个小灯泡并联，电压表测电源电压B.两个小灯泡串联，电压表测灯L 2的电压C.若灯L 1短路，则电压表示数为零D.若灯L 2短路，则电压表示数为3V第4题图第5题图5.用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（）A.该电路中不可以用小灯泡代替电流表判断电流强弱B.实验只需控制导体的材料相同C.该电路探究导体的电阻大小与导体长度关系D.根据图中的实验可以得出:导体电阻的大小与导体的材料有关6.如图圆圈为电流表或电压表，S 闭合后两灯均能发光，各表均有示数.下列说法正确（）A.①③④电流表②电压表B.①④电流表②③电压表C.①②④电流表③电压表D.①②③电流表④电压表二、填空题(本题共8小题，每空1分，共16分)7.教室里的日光灯之间是 (选填“串联”或“并联”)的，日光灯正常工作的电压是。

8.如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是，电压表测的是两端的电压。

第8题图第9题图9.学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在铅笔芯的B端，这样做的目的是，金属夹向A端移动的过程中，电路中的电流将。

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案)

人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。

若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种估测中符合实际情况的是（）A．一节干电池的电压是2VB．对人体安全的电压是220VC．家用空调正常工作时的电流约为5AD．普通教室一盏日光灯的电流约为1A2．如图所示电路中，电源电压为12V，电压表的示数为4.8V，下列说法正确的是（）A．R2两端的电压为4.8V，两个电流表的读数相同B．R2两端的电压为4.8V，A1的读数小于A2的读数C．R2两端的电压为7.2V，两个电流表的读数相同D．R2两端的电压为7.2V，A1的读数大于A2的读数3．下列关于电阻的说法中，正确的是（）A．由不同材料制成的导体，它们的电阻大小一定相同B．由同种材料制成的长度相同的导体，横截面积越大，电阻越大C．变阻器可以改变电路中电阻的大小D．导体两端的电压为零时，它的电阻也为零4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（）A ．灯L 2短路B ．电流表断路C ．灯L 1断路D ．灯L 2断路5．普通手机的电池电压最接近（）A ．220VB ．110VC ．20VD ．3.7V6．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A 1、A 2、电压表V 的示数变化情况是（）A ．A 1示数变小，A 2示数变小，V 示数不变B ．A 1示数未变，A 2示数变小，V 示数不变C ．A 1示数不变，A 2示数变大，V 示数变小D ．A 1示数变小，A 2示数变大，V 示数变小7．如图所示，材料和长度都相同的两电阻1R 、2R 接入电路中，通过电阻1R 、2R 的电流分别为1I 和2I ，则（）A ．12R R >B ．12R R <C ．12I I <D ．12I I >8．物理学中，电阻的国际单位是（）A ．安培B ．牛顿C ．欧姆D ．伏特二、填空题9．如图所示的实物电路中，AB部分为金属电阻丝。

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)

人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。

忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。
