方向电路详解
四线制自动闭塞方向电路
四线制方向电路浅析方向电路是双向自动闭塞的关键，它是两站间闭塞关系的基础，并通过它建立各站间的双向自动闭塞区间。
因此它是双向自动闭塞制式中不可缺少的关键。
为方便维修，减少对铁路运输的干扰，下面对四线制方向电路进行简单的分析，供大家参考。
一、主要技术条件：1、电路应能监督区间的空闲及占用和相邻车站接、发车状态。
确认整个区间空闲及对方未建立发车进路时方能改变运行方向。
2、改变运行方向应由处于接车状态的车站办理，随发车进路的办理而自动改变运行方向。
3、电路应防止当区间轨道电路瞬间分路不良时，错误改变运行方向。
4、电路应符合故障—安全原则，保证不出现敌对发车的可能。
5、电路应适用于各种制式的自动闭塞。
6、因故不能改变运行方向时，可使用辅助方式办理。
按辅助方式改变运行方向后，第一次出站信号的开放必须检查该相邻站间区间的空闲。
7、使用该电路的车站，应有相应的表示，在控制台上分别设置接、发车方向，接发车区间占用及辅助办理表示灯，相应的接、发车辅助按钮。
二、电路特点：1、四线制方向电路可以与车站电气集中、计算机联锁以及相应的区间设备配合构成双向运行的自动闭塞区段（包括单线、双线以及三线等）。
2、电路把原两线制电路完成的控制和监督区间这两项“任务”分别由两个回路的四根线完成，二者之间互不干扰，使电路的故障机率大大降低，提高电路动作可靠性，从而保证了运输的需要，实现了安全和效率的统一。
3、本电路在改变运行方向时，对区间的监督（即确认区间空闲与否）只在电路转换运行方向之前进行检查，一旦开始转换运行方向，方向电路就保证继续工作直到把对方站改为接车站及本站改为发车站为止，不因发生任何故障（此处所指“故障”为轨道电路或监督回路的故障）而妨碍改变运行方向的全过程。
4、电路考虑了监督区间电路故障时的辅助办理电路。
它能依靠辅助办理当轨道电路故障、区间监督回路故障、方向混乱（“双接”、“双发”）的情况下，改变运行方向。
5、不论区间有无列车占用，方向回路内各方向继电器线圈中保持定向电流，它能提高系统的安全可靠性。
四线制方向电路介绍
3，正常改方之操作及接车站继电器 状态变化（7）
A , 接车站按下允许改方按钮后各继电器状 态变化 FAJ↑→GFJ↑→GFFJ(缓放)↓→JQJF(缓 放)↓→JQJ2F(缓放)↓
3，(1)正常改方之GFJ励磁电路 （8）
3，(2)正常改方之GFFJ电路缓放 落下（9）
3，(3)正常改方之JQJF电路缓放落下 （10）
• （2）接车站按压总辅助 和发车辅助 KZ→ZFAJ↑→FFA↑→JQJ 2F↓→GFJ↓→DJ↓→FFJ(1 ~4) →KF(发车辅助继电器 励磁);
4,辅助改方之接车站DJ继电器电路 （17）
• (3)接车站DJ励磁电路 KZ→FSJ→FFJ↑→JQ J↓→DJ(1~4)↑→SJ↓→ KF(短路继电器吸起);
两站方向继电器转极联系图（13）
此极性电源使接车站FJ2打落，发车站 FJ2,FJ1吸起；
接车站FJ1转极及两站电源叠加于FJ2 电路（14）
C 在发站FJ1转极和接车站JQJ2F落下后,勾通 接车站FJ1励磁转极电路,并形成两站电源瞬 时正向叠加于两站的FJ2 即 (发车站)FZ →JFJ↓→FJ1↑→GFJ↓→FFJ↓→FJ2(1~4)→ 外线→ （接车站） FJ2(4~1)→FFJ↓→GFJ↑→JFJ↓→GFFJ↓→FJ 1(4~1)→JQJ2F↓→JFJ↓→GFJ↑→FFJ↓→外 线→(发车站)FFJ↓→GFJ↓→JFJ↓→FF
接车站FGFJ联系图（20）
由于此电源的方向性，只能使接车站FGFJ吸起，而接车站FJ2和发车站FJ2保持不动；
FGFJ吸起后走正常改方路径 （21）
站间联系电路及加电模型（22）
GFJ励磁路径（24）
• (6)FGFJ↑→JQJ2F(励磁)→GFJ(励磁)↑→接 正常改方电路.
方向电路使用说明

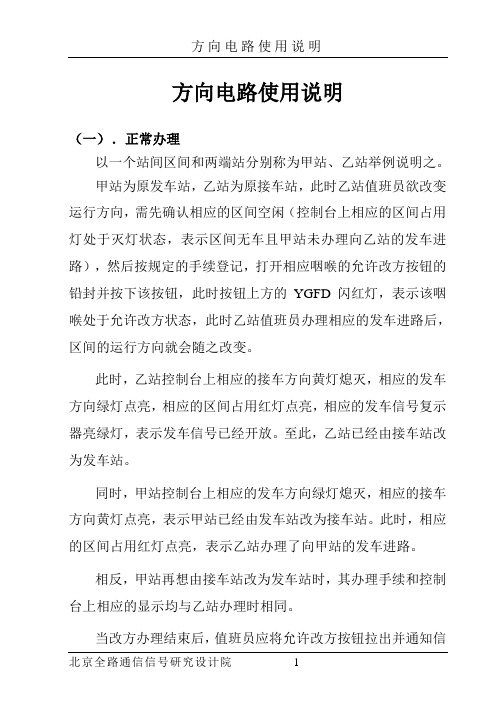

方向电路使用说明（一）．正常办理以一个站间区间和两端站分别称为甲站、乙站举例说明之。
甲站为原发车站，乙站为原接车站，此时乙站值班员欲改变运行方向，需先确认相应的区间空闲（控制台上相应的区间占用灯处于灭灯状态，表示区间无车且甲站未办理向乙站的发车进路），然后按规定的手续登记，打开相应咽喉的允许改方按钮的铅封并按下该按钮，此时按钮上方的YGFD闪红灯，表示该咽喉处于允许改方状态，此时乙站值班员办理相应的发车进路后，区间的运行方向就会随之改变。
此时，乙站控制台上相应的接车方向黄灯熄灭，相应的发车方向绿灯点亮，相应的区间占用红灯点亮，相应的发车信号复示器亮绿灯，表示发车信号已经开放。
至此，乙站已经由接车站改为发车站。
同时，甲站控制台上相应的发车方向绿灯熄灭，相应的接车方向黄灯点亮，表示甲站已经由发车站改为接车站。
此时，相应的区间占用红灯点亮，表示乙站办理了向甲站的发车进路。
相反，甲站再想由接车站改为发车站时，其办理手续和控制台上相应的显示均与乙站办理时相同。
当改方办理结束后，值班员应将允许改方按钮拉出并通知信号工重新加封，此时按钮上方的YGFD灭灯，表示本咽喉处于不能改变运行方向状态。
（二）．辅助办理在改变方向过程中，因故出现“双接”或区间其它故障时，区间占用红灯一直点亮，此时不能按正常手续改变运行方向，双方值班员可以在人为保证安全的前提下借助辅助办理手续改变运行方向，以应急需。
首先双方值班员需共同确认区间无车，区间占用红灯点亮是由于电路发生故障所致，经双方协商后先按规定手续登记，打开本站相应区间的总辅助办理按钮的铅封并按下（此按钮一旦按下必须待列车出发进入区间后才能拉出），然后打开相应的辅助按钮（接车或发车）的铅封，双方共同进行辅助办理。
此时想改为发车站的值班员按压发车辅助按钮，想改为接车站的值班员按压接车辅助按钮，经过此辅助办理就可以在故障时改变运行方向。
具体办理过程如下：原接车站想改为发车站，值班员按压相应区间的发车辅助按钮，直至本站改为发车站为止。
四线制自动闭塞方向电路
向控制电路120～150V左右。 原因：
监督区间回路中串联的继电器 少；方向控制电路中串联的继电
监督区间回路 UJmin≥1.2IJJ×RJ 式中UJmin-----监督区间回路最低供电电压（V） IJJ------监督区间回路继电器工作电流值（22mA） RJ电---器--线-监圈督、区调间整回电路阻电等阻）总值（包括传输线路、继
改发变车运方行向方向用的接监按车督钮方区和向间表 示允表灯许。示允改灯许变改变运表行示灯 运行总方发接辅向方车助向辅按按计助钮钮数按器钮
表示灯
发车表示
L
区间占用
H
接车表示
L
允许改方
H
00计0数器00
发车辅助
Q
辅助办理
B
接车辅助
Q
F Q
总辅助
F Q
（1）正常办理
正常办理是改变运行方向电路处于正常状态时的办 理方法。设甲站处于接车站状态，其接车方向表示灯JD 黄灯亮，乙站处于发车站状态，其发车方向表示灯FD绿 灯亮，且区间空 闲。区间占用表示灯JQD灭灯。现甲站欲发车， 在监督区间表示灯JQD灭灯情况下，先登记破封，按下本咽喉允 许改变运行方向按钮YGFA，允许改变运行方向表示灯YGFD亮红 灯。此时即可正常办理改变运行方向。甲站值班员只要办理一条 发车进路就可通过方向电路自动改变运行方向。甲站改为发车站 状态，其JD灭，FD亮；乙站改为接车站，其 FD灭，JD亮。当甲 站出站信号机开放后或列车在区间运行时，两站的JQD同时点亮。 当列车完全驶入乙站，区间恢复空闲后，甲站又未办理发车进路 时，JQD才灭灯。
继电 继电 方向 方向 复示 第二 器
器 继电 运行
器 器 继电 辅助 继电 复示
器 方向
方向电路详解

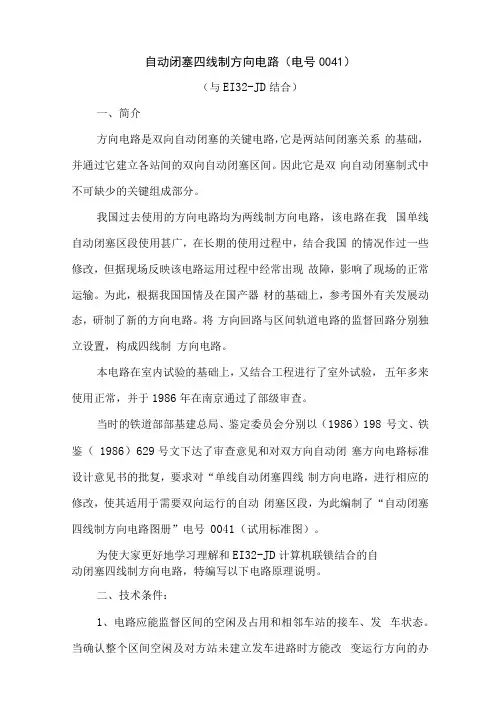

自动闭塞四线制方向电路（电号0041）（与EI32-JD结合）一、简介方向电路是双向自动闭塞的关键电路，它是两站间闭塞关系的基础，并通过它建立各站间的双向自动闭塞区间。
因此它是双向自动闭塞制式中不可缺少的关键组成部分。
我国过去使用的方向电路均为两线制方向电路，该电路在我国单线自动闭塞区段使用甚广，在长期的使用过程中，结合我国的情况作过一些修改，但据现场反映该电路运用过程中经常出现故障，影响了现场的正常运输。
为此，根据我国国情及在国产器材的基础上，参考国外有关发展动态，研制了新的方向电路。
将方向回路与区间轨道电路的监督回路分别独立设置，构成四线制方向电路。
本电路在室内试验的基础上，又结合工程进行了室外试验，五年多来使用正常，并于1986年在南京通过了部级审查。
当时的铁道部部基建总局、鉴定委员会分别以（1986）198 号文、铁鉴（ 1986）629号文下达了审查意见和对双方向自动闭塞方向电路标准设计意见书的批复，要求对“单线自动闭塞四线制方向电路，进行相应的修改，使其适用于需要双向运行的自动闭塞区段，为此编制了“自动闭塞四线制方向电路图册”电号0041（试用标准图）。
为使大家更好地学习理解和EI32-JD计算机联锁结合的自动闭塞四线制方向电路，特编写以下电路原理说明。
二、技术条件：1、电路应能监督区间的空闲及占用和相邻车站的接车、发车状态。
当确认整个区间空闲及对方站未建立发车进路时方能改变运行方向的办理而自动改变运行方向。
2、改变运行方向应由处于接车状态的车站办理，随发车进路的办理而改变运行方向。
3、电路应防止当区间轨道电路瞬时分路不良时，错误改变运行方向。
4、电路应符合故障导向安全的原则，保证不出现敌对发车的可能。
5、电路应适用于各种制式的自动闭塞。
6、因故不能改变运行方向时，可使用辅助方式办理。
按辅助方向改变运行方向后，第一次出站信号的开放必须检查该相邻站间区间的空闲。
7、使用该电路的车站，应有相应的表示，可在控制台上分别设置接车、发车方向，接发车区间占用及辅助办理表示灯。
四线制方向电路精解
3
局部电路
JQJF 3 局部电路
JQJ2F
KFJ
KJ FFJ
4
辅助办理电 路JFJDJ1、复示接车口JQJ的动作（因为发车 口GFFJ落下）；2、利用缓吸13S来防 监督区间复示继电器 止短车（如单机）瞬间分路不良而车 站又恰好倒方向导致双发的可能。 1、在平时与正常改方时用1-2线圈复 示JQJF的动作；2、在辅助改方时用3监督区间第二复示继 4线圈反复示JQJ的动作；3、双线圈均 电器 有阻容缓放支路用于在GFFJ落下后利 用其缓放功能短路外线反电动势确保 FJ动作正确。 取代继电联锁中的出站信号机控制电 路，用CFJ、FJ、1LQG（反向时3JGJ） 控制发车继电器 来检查出站信号的区间闭塞条件是否 满足。 区间空闲条件下辅助改方时控制KFJ的 控制继电器 动作。 JQD红灯或双接（两站接车灯均亮）情 发车辅助继电器 况下用以欲发车的车站辅助办理改变 运行方向。 JQD红灯或双接（两站接车灯均亮）情 接车辅助继电器 况下用以欲接车的车站辅助办理改变 运行方向。 1、正常改方时短路FGFJ，不许FGFJ接 入方向电路。2、辅助改方时将FGFJ接 短路继电器 入方向电咱。3、吸起后点亮FZD证明 辅助办理正在进行。
四线制改变运行方向电路继电器对照解析表
序号 组成部分 继电器
FJ 1 方向 继电器 电路 CFJ FGFJ
继电器名称
方向继电器（车站） 方向继电器（区间） 辅助改变运行方向 继电器
作用概括
1、控制GFJ3-4线圈； 2、控制接发车表示灯； 3、与CFJ一起控制KFJ动作 1、控制区间信号点QZJ、QFJ； 2、与FJ一起控制KFJ动作。 1、原接车口辅助改方时控制GFJ、 GFFJ、JQJ2F动作： 2、在原发车口改方时不起作用。 1、监督区间是否空闲及红轨； 2、监督两站是否向办理发车进路： 3、改方电路动作后不起监督作用。
《方向继电器电路》课件
总结
方向继电器电路通过控制电流方向，保障电路的正常运行。在电工行业中，它发挥着重要的作用，并对 行业的发展做出了积极贡献。
方向继电器电路
在这个PPT课件中，我们将深入探讨方向继电器电路的原理、作用、电路示 意ቤተ መጻሕፍቲ ባይዱ、应用实例、注意事项以及对电工行业的贡献。
简介
方向继电器电路是一种用于控制电流方向的电路。它的作用是确保电流在正 确的方向上流动，以保证电路的正常运行。
原理
1 工作原理
2 构成要素
方向继电器电路通过切换电流的方向来实 现控制，通过电磁吸引力和释放来改变继 电器的位置。
方向继电器电路由继电器、控制电路和电 源组成，其中继电器起到切换电流方向的 作用。
电路示意图
方向继电器电路的电路示意图包括继电器、正负极端子、接触器、控制开关等元件。理解电路示意图是 掌握方向继电器电路的关键。
应用实例
电机控制
方向继电器电路广泛应用于 电机控制领域，可用于正反 转、速度控制等方面。
自动化系统
方向继电器电路被广泛用于 自动化系统，可实现自动控 制和调整电流方向。
机械设备
在机械设备中，方向继电器 电路常用于控制和保护各种 运动机构。
注意事项
维护保养
定期检查方向继电器电路的连接是否松动或 损坏，及时维护保养以保证正常运行。
温度控制
注意控制方向继电器电路的工作温度，避免 过热或过冷对其性能造成影响。
四线制自闭方向电路
四线制自闭方向电路一、各按钮作用及表示灯显示意义1、总辅助按钮：为带铅封非自复式按钮，辅助办理时，先按压该按钮后按发车辅助按钮（或接车辅助按钮）。
2、发车辅助按钮：为带铅封自复式按钮，辅助办理时，原接车站按压发车辅助按钮后使运行方向改变。
3、接车辅助按钮：为带铅封自复式按钮，辅助办理时，原发车站一方在对方站按压发车辅助按钮后按压该按钮使运行方向转变。
4、计数器：每按压一次总辅助按钮及发车辅助按钮（或接车辅助按钮）后，计数一次。
5、发车表示灯：发车站亮绿灯，接车站灭灯。
6、接车表示灯：接车站亮黄灯，发车站灭灯。
7、监督区间表示灯：区间空闲、发车站未向发车口排列列车进路则，监督区间表示灯灭灯；发车站向发车口排列列车进路，区间有车占用或欧间区间轨道电路故障（轨道电路短路或断轨）则监督区间表示灯；辅助办理时按压总辅助按扭及发车辅助按扭（或接车辅助按扭）闪红灯，运行方向改变后又亮红灯。
8、辅助办理表示灯：平时灭灯，辅助办理时按压总辅助按扭及发车辅助按扭（或接车辅助按扭）闪白灯，接通外线后亮白灯，按扭松开后灭灯。
二、正常情况下各表示灯的状态1、在区间空闲、发车站未向发车口排列列车进路情况下，发车口发车表示灯亮绿灯，其余表示灯；接车口接车表示灯亮黄灯，其余表示灯灭灯。
2、发车站向发车口排列列车进路后，两站监督区间表示灯均灭灯。
三、正常办理操作过程在监督区间表示灯灭灯情况下，由原接车站向接车口排列一条发车进路（出站信号机延时开放），运行方向自动改变，原接车站接车表示灯灭，发车表示灯绿灯亮，原发车站发车表示灯灭，接车表示灯黄灯亮；在远行方向改变后延时13秒出站信号机开放，监督区间表示灯亮红灯。
注：1、只有接车站有权改变列车运行方向。
2、向逆向办理发车进路时，采用的是站间闭塞，若2JGJ轨道故障亮红光带，则不能开放出站信号机；若开放逆向出站信号机后，2JGJ轨道瞬间短路造成逆向出站信号机关闭，此时必须先取消该进后重新办理发车进路。
四线制方向电路
方向电路图（1-1）
画个图
区间反方向办理 使用按钮
区间占用表示灯：当排列下 行发车进路，或区间有车时
亮红灯，平时灭灯。
发车方向区间灯： 区间无车时亮黄灯，
有车时亮红灯
正常办理
甲站（原接车站改为发车站），其JD灭，FD 亮。乙站改为接车站，其FD灭，JD亮。当甲站出 站信号机开放后或列车在区间运行时，两站的 JQD同时点亮。列车完全驶入乙站，区间恢复空 闲后，甲站又未办理发车进路时，JQD灭灯。
改变方向电路的设置
对有自动闭塞区间的两个站，针对每条 线路均设一套改方电路，根据运行方向控 制电路平时工作在正方向状态。也就是发 车线在发车状态，接车线在接状态。等办 理手续后，完成改变方向任务。
改变方向后，电路变化
改变方向后，两个车站按站间闭塞法 行车，列车根据出站信号机的开放显示进 入区间（允许灯光＋逆白灯光）。区间信 号机灭灯，机车信号信息只有反方向进站 前方区段，如果1LQG长度在于1200米只 有1LQG区段发送进站信号机显示的机车 信号信息。如果1LQG长度小于1200米， 那么1LQG、2LQG都发送该信息。其它 区段只发送27.9HZ的反方向自检码。
1、方向继电器电路原理
• 方向继电器电路的作用是改变列车的运行方向。它由方向 继电器FJ和辅助改变运行方向继电器FGFJ组成，如图3-5 所示。
• 对于集中设置的自动闭塞，在连接区间两端的车站分别 设置了两个方向继电器（对于分散设置的自动闭塞，在区 间每一信号点还需设方向继电器），它们通过架空线路串 联在一起。方向继电器采用JYXC-270型有极继电器。用 它来确定列车的运行方向，转换发送和接收设备及决定通 过信号机是否点灯。
方向识别电路
方向识别集成电路要求利用两个相位差为90度左右的传感器信号来辨别方向。
信号的波形如下图所示：正向反向方案一：如果从逻辑电路的角度考虑，我们可以认为信号的序列为00，10，11，01；00，10，11，01······，另一组的序列为01，11，10，00；······要求是用逻辑电路实现方向信号的输出，即往一个方向的时候为0，相反的方将即为1。
先设计用移位寄存器将A和B 两信号输入，后一级再通过比较器与00，10，11，01序列相比较，根据两信号的特点将A 与B异或一下即可得到二倍频的方波脉冲信号，即可用作时钟信号，将两组比较器比较出来的结果输入到一个JK触发器（74112）即可实现要求，但是这样做出来的电路太不实用。
方案二：从模拟电路的知识考虑。
将上升沿和下降沿用一个电容提取出来，利用电容充放电过程的短暂延时就可以将信号沿变成一个有用的独立的信号，如下图：（蓝色线条为0点，每个虚线格子代表5V，横向为每格10ms，下同）这样，再通过由四个与非门构成的的逻辑电路即可实现方向信号的要求，电路图如下1和8号线是两方波信号的输入端，4端做为方向信号的输出端。
8和9的信号波形如下5和6的信号波形如下方向相反时的波形两个二输入端的与非门所具有的功能为：这样分析上面所得到的5和6的波形以及上图两个与非门的功能就可以得到结论了。
即两个信号一个比另一个超前90度和滞后90度分别得到高电平和低电平。
此设计方案较第一个简单了许多，实现起来也较容易。
应用在此基础上，结合我们公司零功耗传感器的特点，即传感器的脉冲信号是一个15us左右、幅度在2.5V以上的正负脉冲，这就需要对其进行整形，然后再与上述电路级联起来用作方向判别电路以及方波脉冲输出用来计数。
电路图如下所示：其中方波电路如下由于要使用三极管，所以功耗较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动闭塞四线制方向电路（电号0041）（与EI32-JD结合）一、简介方向电路是双向自动闭塞的关键电路，它是两站间闭塞关系的基础，并通过它建立各站间的双向自动闭塞区间。
因此它是双向自动闭塞制式中不可缺少的关键组成部分。
我国过去使用的方向电路均为两线制方向电路，该电路在我国单线自动闭塞区段使用甚广，在长期的使用过程中，结合我国的情况作过一些修改，但据现场反映该电路运用过程中经常出现故障，影响了现场的正常运输。
为此，根据我国国情及在国产器材的基础上，参考国外有关发展动态，研制了新的方向电路。
将方向回路与区间轨道电路的监督回路分别独立设置，构成四线制方向电路。
本电路在室内试验的基础上，又结合工程进行了室外试验，五年多来使用正常，并于1986年在南京通过了部级审查。
当时的铁道部部基建总局、鉴定委员会分别以（1986）198号文、铁鉴（1986）629号文下达了审查意见和对双方向自动闭塞方向电路标准设计意见书的批复，要求对“单线自动闭塞四线制方向电路，进行相应的修改，使其适用于需要双向运行的自动闭塞区段，为此编制了“自动闭塞四线制方向电路图册”电号0041（试用标准图）。
为使大家更好地学习理解和EI32-JD计算机联锁结合的自动闭塞四线制方向电路，特编写以下电路原理说明。
二、技术条件：1、电路应能监督区间的空闲及占用和相邻车站的接车、发车状态。
当确认整个区间空闲及对方站未建立发车进路时方能改变运行方向的办理而自动改变运行方向。
2、改变运行方向应由处于接车状态的车站办理，随发车进路的办理而改变运行方向。
3、电路应防止当区间轨道电路瞬时分路不良时，错误改变运行方向。
4、电路应符合故障导向安全的原则，保证不出现敌对发车的可能。
5、电路应适用于各种制式的自动闭塞。
6、因故不能改变运行方向时，可使用辅助方式办理。
按辅助方向改变运行方向后，第一次出站信号的开放必须检查该相邻站间区间的空闲。
7、使用该电路的车站，应有相应的表示，可在控制台上分别设置接车、发车方向，接发车区间占用及辅助办理表示灯。
并设置相应的接车、发车辅助按钮。
三、与EI32-JD计算机联锁结合的四线制方向电路特点1、当一站为接车方向、另一站为发车方向时，接车站的FJ、CFJ吸起，发车站的FJ、CFJ落下。
2、方向电路的1线（FQ）、2线（FQH）为方向回路线，如断线，正常情况下没反映，只有需改变方向电路动作时才有反映，3线（JQ）、4线（JQH）为监督回路线，如断线，控制台显示器显示区间监督红灯（同理区间有车时，不能反映其问题），这时并不影响正常的列车运行。
3、室内方向电路和区间电缆的接口不在分线盘，在区间接口架QZH。
4、方向电路的方向回线应保证回路电流大于35mA（JYXC-270转极值20~32 mA），调整FZG（方向电路用整流器）及RF电阻即可调整回路电流，由于采用的是滑线电阻，存在两个隐患，易刮断或接触不良，应选用固定电阻为宜（施工时针对实际站间用原滑线电阻调整，达到标准后测量其阻值，再换成同阻值固定电阻）。
5、方向电路的3线、4线应保证接收端电压24V（JWXC-H340工作值11.5V），调整FZG或RJ电阻即可，注意FZG可分两路不同电压输出。
四、电路原理1、区间空闲，正常开放信号倒方向：（1）原接车站确认区间无车占用，且该区间监督灯灭灯状态，开放出站信号点列车发车按钮时，联锁机驱动FAJ↑，KZ→FAJ11-12→JQJ2F21-22→GFJ1-2→KF，使原接车站的GFJ↑，由于信号开放后，联锁机驱动FAJ↓，KZ→GFJ51-52→JQJ2F21-22→GFJ1-2→KF，使接车站的GFJ依靠自闭回路↑，当原接车站JQJ2F缓放落下后，切断其自闭电路，但依靠其缓放，当原接车站FJ转极落下后又接通GFJ，使GFJ↑。
原接车站GFJ吸起后，一是使监督回路由接车站送出同极性电源，使原接车、发车站的JQJ缓放落下，JQJ落下通过计算机驱动使原接车、发车站区间监督灯点红灯，对接车站，JQJ落下后使JQJF落下，JQJF落下后使JQJ2F缓放后落下，原发车站的JQJF、JQJ2F在发车状态时应落下状态。
当原发车站GFJ落下后，使监督回路接通，原接车、发车站的JQJ↑，原发车站GFJ↓，使GFFJ↑，接通JQJF电路，但JQJF需延时13秒后吸起，JQJF 吸起后使JQJ2F吸起，原接车站GFJ吸起后，二是使方向回路由接车站送反极性电流，原接车站FZ→GFFJ22-21（缓放时间）→JQJ2F12-11→JFJ43-41→GFJ22-21→FFJ23-21→RF1-2→外线FQH→原发车站RF2-1→FFJ21-23→GFJ21-22→JFJ41-43→JQJ2F11-13→FJ1-4→GFFJ13-11→JFJ33-31→JFJ33-31→GFJ12-11→FFJ13-11→CFJ1-4→外线FQ→原接车站CFJ4-1→FFJ11-13→GFJ11-12JFJ31-33→GFFJ11-13→FF，使原发车站FJ↑、CFJ↑，原接车站CFJ↓。
（2）原发车站的CFJ↑使各分区的QFJ↑，原发车站的FJ ↑使原发车站的GFJ↓，此时原发车站通过JFJ↓、FJ↑、GFJ ↓向外线送出和原接车站同极性电源，利用原接车站GFFJ缓放时间，原接车站和原发车站电源短时串接而形成两倍供电电压，确保两站CFJ转极到位，原发车站FZ→JFJ13-11→FJ112-111→GFJ13-11→FFJ13-11→CFJ1-4→外线FQ→原接车站CFJ4-1→FFJ11-13→GFJ11-13→JFJ11-13→GFFJ11-12→FF，原接车站FZ→GFFJ22-21（缓放时间）→JQJ2F12-11→JFJ43-41→GFJ22-21→FFJ23-21→RF1-2→外线FQH→原发车站RF2-1→FFJ21-23→GFJ21-22→JFJ21-23→FF。
当原接车站GFFJ经缓放落下后，切断两站的串接电源，改由原发车站供电，原发车站送来的转极电源被瞬间接在FJ1-4与GFFJ23接点的连线所短接，加此联线的目的是防止由外线混线或因其他原因而产生的感应电动势可能引起设备误动。
由原接车站GFFJ缓放落下，JQJ2F的缓放落下，及GFFJ↓发车站FZ→JFJ13-11→FJ112-111→GFJ13-11→FFJ13-11→CFJ1-4→外线FQ→原接车站CFJ4-1→FFJ11-13→GFJ11-13→JFJ11-13→GFFJ11-13→FJ4-1→JQJ2F13-11→JFJ43-41→GFJ22-21→FFJ23-21→RF1-2→外线FQH→原发车站RF2-1→FFJ21-23→GFJ21-22→JFJ21-23→FF，使接车站FJ↓，由于原发车站GFJ↓，使监督回路接通，原接车站JQJ2F延时JQJ13秒后吸起，原接车站的JQJ2F吸起后，切断FJ转极电路。
至此原接车站的FJ、CFJ都落下，原发车站的FJ、CFJ都吸起，使原接车站改为新发车站，原发车站改为新接车站。
2、辅助办理：（1）第一种情况是区间空闲但监督回路发生故障时，方向回路本身正常，因此原接车站和原发车站的JQJ↓，使原接车站的JQJF、JQJ2F相继落下，控制台显示器区间监督灯点红灯，此时虽然区间空闲，但想通过正常办理手续改变运行方向已无法使原接车站的GFJ吸起，这时也必须先借助于辅助办理改变运行方向。
原接车站破封按压ZFA（鼠标操作为单击ZFA，输入口令，此时按钮闪烁），破封按压FFZA（鼠标操作为单击FFZA，输入口令，此时按钮闪烁），FZD亮白灯；等原发车站辅助办理完毕，原接车站发车表示灯亮绿灯后，FFZA、ZFA自动复原，表示甲站辅助办理完毕。
值班员办理发车进路，当列车压入出站信号机内方时，FZD灭灯。
原发车站破封按压ZFA（鼠标操作为单击ZFA，输入口令，此时按钮闪烁），破封按压JFZA（鼠标操作为单击JFZA，输入口令，此时按钮闪烁），FZD亮白灯后，JFZA、ZFA自动复原；当接车表示灯亮黄灯，FZD灭灯时，表示本站辅助办理完毕。
原接车站FFJ由KZ→FFAJ11-12→JQJ2F31-33→GFJ71-73→DJ21-23→FFJ1-4→KF，使FFJ↑。
KZ→FSJ71-72→FFJ71-72→JQJ71-73→DJ1-4→JKJ12-11→KF，使DJ↑，因DJ是缓0.3至0.35秒后吸起的，在原接车站FFJ↑、DJ↓瞬间，可以把区间所储存能量短路掉，然后才把FGFJ接入线路，DJ↑后用第5组吸起接点给计算机采集信号，点辅助办理表示白灯，表示本站正在进行辅助办理。
原接车站按压总辅助按钮及发车辅助按钮后即可通知邻站值班员破铅封按下相应的总辅助按钮及接车辅助按钮，原发车站KZ→JFAJ11-12→DJ1-4→CFJ12-11→KF，使DJ↑并自闭，同样辅助办理表示灯亮白灯，表示本站已开始辅助办理，此时JFJ依靠阻容RJF、CJF放电使其吸起，这样原发车站FZ→FSJ41-42→JFJ42-41→GFJ22-21→FFJ23-21→RF→外线FQH→原接车站→RF→FFJ21-22→FGFJ1、3-2、4→DJ12-11→FFJ12-11→CFJ1-4→外线FQ→原发车站→CFJ4-1→FFJ11-13→GFJ11-12→JFJ31-32→FSJ32-31→FF，使原接车站FGFJ↑，KZ→JQJ21-23→FGFJ31-32→JQJ2F3-4→KF，使JQJ2F↑，这样使原接车站KZ→FGFJ11-12→JQJ2F21-22→GFJ1-2→KF，使原接车站的GFJ吸起并自闭，此时由于RJF、CJF放电结束，JFJ↓，切断对发车站的供电，由于原接车站GFJ已吸起，向原发车站方向回路送转极电源，原接车站的FGFJ↓使SFFJ↓，FZ→GFFJ22-21→JQJ2F12-11→JFJ43-41→GFJ22-21→FFJ23-21→RF→外线→原发车站→RF→FFJ21-23→GFJ21-22→JFJ41-43→JQJ2F11-13→FJ1-4→GFFJ13-11→JFJ33-31→GFJ12-11→FFJ13-11→CFJ1-4→外线→原接车站→CFJ4-1→FFJ11-13→GFJ11-12→JFJ31-33→GFFJ11-12→FF。
使原发车站的FJ和CFJ吸起，原接车站的CFJ落下，在原发车站，JD亮黄灯，FD绿灯灭，CFJ吸起使GFJ落下，这时由于GFJ落下，DJ自闭电路切断，FZD灭，表示本站辅助办理结束并已被改为接车站。
因原发车站GFJ↓，FJC↑构成两站电源串接，确保回路所有FJ转极，FZ→JFJ13-11→FJ112-111→GFJ13-11→FFJ13-11→CFJ1-4→外线→原接车站→CFJ4-1→FFJ11-13→GFJ11-12→JFJ31-33→GFFJ11-12→FF →FZ→GFFJ22-21→JQJ2F12-11→JFJ43-41→GFJ23-21→FFJ23-21→RF→外线→原发车站→RF→FFJ21-23→GFJ21-23→JFJ21-23→FF。
