箱变安装施工方案
箱变详细施工方案
箱变详细施工方案箱变是电力系统中的重要设备，用于将高电压输电线路的电能转变为低电压供配电网使用。
其施工方案需要综合考虑工程的规模、时间要求、安全、质量等方面因素。
下面是一个较为详细的箱变施工方案。
一、工程概况本次箱变施工项目位于XX市的一些电力变电所，箱变容量为XXXXKVA，电压等级为XXXKV/XXXKV，属于中等规模的箱变施工项目。
施工总工期为XX个月。
二、安全保障1.对施工人员进行安全培训，包括施工现场的安全意识、电气安全知识、施工操作规程等；2.确保施工现场有足够的消防设备和急救设备，并由专人负责使用和维护；3.设置施工现场的临时围栏和警示牌，确保周围人员不会进入施工现场；4.严格执行安全操作规程，例如佩戴安全帽、穿戴绝缘服、使用绝缘工具等；5.在施工现场设置监控摄像头，以便实时监控施工情况，及时发现并处理安全事故。
三、施工步骤及工期安排1.准备工作：a.到场施工队伍和设备，建立工地临时办公室；b.制定施工方案和施工进度计划；c.向相关部门申请办理施工许可证和土建及电气工艺设计图纸；d.采购物资和设备，如箱变设备、配电线缆、绝缘材料等；2.土建施工：a.按照设计图纸进行土方开挖，清理土壤并进行水平整平；b.安装基础，包括基础支架、基础底板等；c.安装箱变的基座，确保其牢固稳定；d.进行防潮、防腐等处理；3.电气施工：a.安装箱变设备，包括箱变主体、控制电器等；b.安装配电线缆，并进行线路连接；c.进行绝缘测试和接地处理；d.进行整体调试和试运行，确保设备正常运转；4.室内装修：a.进行箱变房内的装修，包括墙面粉刷、地面铺设等；b.安装箱变设备的监测仪表和控制屏；5.安全检查和系统验收：a.对施工过程中的安全措施进行检查，确保安全规范得到执行；b.进行箱变系统的全面检查和测试，以确认其正常运行；c.由相关部门进行系统验收，并出具合格证明。
四、质量控制1.对采购的设备和物资进行质量检验，确保符合要求后方可使用；2.施工过程中进行日常巡检，及时处理质量问题；3.配电线路进行绝缘测试，确保线路质量达到要求；4.进行设备的整体调试和试运行，随时调整和处理质量问题；5.质量验收，由专业部门进行验收，确保箱变设备和系统的质量达到标准要求。
箱变安装施工方案
箱变安装施工方案引言箱变（即变电站变压器）是电力系统中的重要设备之一，它用于将高压电能转换为低压电能，供应给用户使用。
箱变安装施工方案是指在新建或改扩建变电站时，针对箱变的安装工作所做的详细规划和安排。
本文档将介绍箱变的安装施工方案，包括前期准备、施工流程、安全措施等内容。
前期准备1.箱变设备选型：根据工程需求、用电负荷和电压等级确定箱变设备的容量和规格。
2.安装位置选择：根据设计要求和现场条件选择合适的位置，并确保其符合安全、便于运维的要求。
3.材料准备：准备所需的箱变设备、电缆、电力工具、接地材料等。
4.配套设施建设：确保现场有足够的通风、排水和灭火设施，以保障箱变的正常运行和安全。
施工流程1.施工准备：组织施工人员、分配工作任务，制定安全施工方案，并对施工区域进行标识和封闭。
2.地基处理：根据设计要求和现场土质情况，对安装位置进行地基处理，以确保地基的稳定性。
3.箱变基础施工：按照设计图纸进行基础的浇筑、固定和接地，确保箱变的稳固和接地良好。
4.箱变运输和吊装：将箱变设备运输至现场，并利用专业的吊装设备进行安装，保证安装过程中的顺利进行。
5.接线连接：根据设计要求和接线图纸，进行箱变的接线连接，确保电气设备的连通性。
6.调试和试运行：对箱变进行系统的调试和试运行，验证其性能和安全性，并及时发现和解决问题。
7.安全保护设置：安装并调试各类安全保护装置，如过流保护、温度保护等，保障箱变的安全运行。
8.箱变保养和维护：对箱变进行定期保养和维护，包括清洁、更换耗损部件等，以延长箱变的使用寿命。
安全措施1.安全培训：施工前对所有参与施工的工作人员进行安全培训，加强其安全意识和操作技能。
2.个人防护：施工人员必须佩戴符合要求的个人防护用品，包括安全帽、安全鞋、手套等。
3.安全防护设施：现场必须设置安全防护栏，确保施工区域与非施工人员分隔开来，防止意外伤害的发生。
4.定期检查：定期检查安装设备的状态和接线的稳固性，确保其正常运行和安全性。
箱变安装施工方案
箱变安装施工方案一、项目概述箱变是电力系统中的重要设备，主要用于将高压输电线路的电能降压为低压，以供用户使用。
箱变安装施工是指将箱变设备按照设计要求进行安装、接线、调试等施工工作。
本方案主要针对箱变安装施工工作进行详细描述。
二、施工准备1.工程准备（1）根据设计要求准备所需的材料、设备和工具；（2）清理施工现场，确保施工现场整洁，并划分出安全警戒区域；（3）组织施工队伍，明确各个施工人员的职责和工作内容。
2.材料准备（1）箱变设备及附件：确保箱变设备及相应附件齐全，并检查其质量和外观是否符合要求；（2）电缆：根据设计要求准备所需的电缆，并按规定进行检验；（3）其他材料：例如接线端子、接地材料等。
3.设备准备（1）检查箱变设备的各项参数是否符合设计要求；（2）检查相关设备是否运行正常，并做好维护保养。
三、施工步骤1.安装箱变设备（1）根据设计要求将箱变设备安装在指定位置，确保安装牢固；（2）根据箱变设备的高低压侧配置，正确安装连接电缆，确保连接牢固。
2.接线（1）根据设计要求进行相应的接线工作，包括高压侧和低压侧的接线；（2）在接线过程中，需按照标准规范进行绝缘处理，确保接线安全可靠。
3.调试（1）对已完成的箱变安装及接线进行绝缘电阻测试，确保绝缘电阻符合规定要求；（2）对箱变设备进行试验运行，检查各项指标是否正常；（3）对箱变设备进行负荷试验，确保其在额定负荷下运行正常。
四、施工注意事项1.施工人员应穿戴好个人防护用具，并按规定进行岗前培训，确保了解各项安全操作规程。
2.施工前应仔细阅读施工图纸和设计要求，做好施工准备工作。
3.施工现场应设立安全警戒区，并善于利用警示标志和安全标识牌进行警示。
4.施工过程中应严格按照安全操作规程进行作业，确保各项施工工作的安全可靠。
5.施工结束后，应进行验收，并填写相应的安装记录和施工报告，以备后续维护和管理。
五、施工质量控制1.施工过程中，应定期进行质量检查，确保施工质量符合设计要求。
安装箱变工程施工方案
随着我国经济的快速发展，国际贸易的不断扩大，集装箱运输已成为我国交通运输业的重要组成部分。
为满足日益增长的集装箱运输需求，某港口集装箱装卸区需要进行集装箱变工程施工。
本方案旨在对集装箱变工程施工进行详细规划，确保工程顺利进行。
二、工程概况1. 工程地点：某港口集装箱装卸区2. 工程规模：新增集装箱堆场约10000平方米，集装箱装卸设备若干台3. 工程内容：集装箱变电所、堆场硬化、排水设施、消防设施、照明设施等4. 工程工期：60天三、施工方案1. 施工准备（1）成立项目组，明确各部门职责和任务；（2）组织施工人员培训，提高施工技能和安全意识；（3）编制施工组织设计，明确施工工艺、进度安排、质量标准等；（4）做好材料、设备采购和进场验收工作。
2. 施工步骤（1）集装箱变电所施工1）拆除原有变电设施；2）新建变电所主体结构；3）安装变压器、配电柜等设备；4）调试和试运行。
（2）堆场硬化施工1）清理场地，平整地面；2）铺设基层，采用C20混凝土；3）铺设面层，采用SMA沥青混凝土；4）划线、标识。
（3）排水设施施工1）新建排水沟、检查井；2）连接排水管道；3）做好排水设施验收。
（4）消防设施施工1）安装消防水池、消防泵房；2）铺设消防管道；3）安装消防栓、灭火器等设备。
（5）照明设施施工1）安装路灯、应急照明设备；2）布置电缆线路；3）做好照明设施验收。
3. 施工质量保证措施（1）严格执行施工规范和质量标准；（2）加强施工过程控制，确保工程质量；（3）做好施工记录和资料整理；（4）加强施工人员培训，提高施工技能。
4. 施工安全保证措施（1）严格执行安全生产法规和操作规程；（2）做好施工现场安全防护措施；（3）加强施工现场安全管理，防止安全事故发生；（4）定期进行安全检查和隐患排查。
四、工程进度安排1. 第1周：完成施工准备；2. 第2-4周：进行集装箱变电所施工；3. 第5-8周：进行堆场硬化施工；4. 第9-12周：进行排水设施、消防设施和照明设施施工；5. 第13-15周：进行工程验收和交付使用。

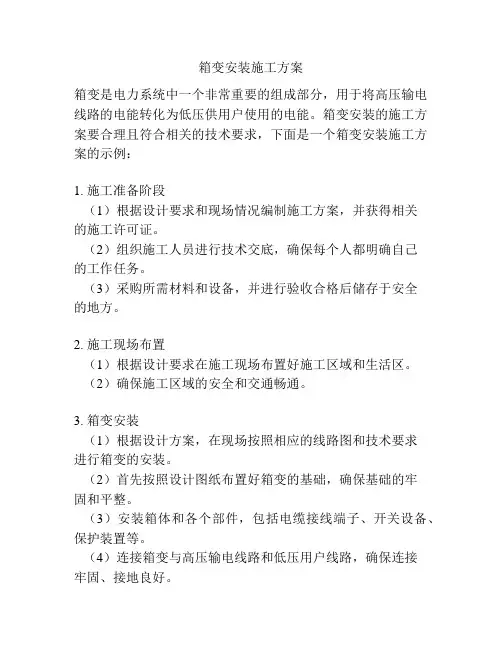

箱变安装施工方案
箱变安装施工方案箱变是电力系统中一个非常重要的组成部分，用于将高压输电线路的电能转化为低压供用户使用的电能。
箱变安装的施工方案要合理且符合相关的技术要求，下面是一个箱变安装施工方案的示例：1. 施工准备阶段（1）根据设计要求和现场情况编制施工方案，并获得相关的施工许可证。
（2）组织施工人员进行技术交底，确保每个人都明确自己的工作任务。
（3）采购所需材料和设备，并进行验收合格后储存于安全的地方。
2. 施工现场布置（1）根据设计要求在施工现场布置好施工区域和生活区。
（2）确保施工区域的安全和交通畅通。
3. 箱变安装（1）根据设计方案，在现场按照相应的线路图和技术要求进行箱变的安装。
（2）首先按照设计图纸布置好箱变的基础，确保基础的牢固和平整。
（3）安装箱体和各个部件，包括电缆接线端子、开关设备、保护装置等。
（4）连接箱变与高压输电线路和低压用户线路，确保连接牢固、接地良好。
4. 安全措施（1）安装箱变前，必须对施工现场进行安全检查，确保没有电源供电。
（2）施工人员必须佩戴防护用具，包括安全帽、手套和防静电鞋等。
（3）电缆接头必须按照相关标准和要求进行绝缘处理，并使用专用的封装材料进行保护。
5. 完工验收（1）箱变安装完成后，组织相关人员进行检查和试运行，确保各项功能正常。
（2）对箱变的外观进行清洁和检查，确保没有漏水和松动的部件。
（3）进行安全演练，提高施工人员的安全意识。
通过以上的施工方案，可以确保箱变的安装质量和使用安全，保证电力系统的正常运行。
同时，在施工过程中需要密切配合，严格按照方案的要求进行施工，做好相关的安全措施，确保施工人员的安全和设备的完好。
箱式变电站安装施工方案
箱式变电站安装施工方案
目录
1 安装施工方案概述
1.1 施工前准备工作
1.1.1 设计图纸确认和准备材料
1.1.2 施工人员培训和安全措施
1.2 施工流程
1.2.1 场地清理和基础施工
1.2.2 变压器安装和接线
1.2.3 箱式变电站设备安装
1.3 施工验收及整改
1.3.1 设备检测和测试
1.3.2 整改措施和验收
安装施工方案概述
箱式变电站的安装施工是一个复杂的过程，需要严格按照设计图
纸和规范进行操作。
在施工前需要做好充分的准备工作，包括确认设
计图纸和准备所需材料，同时对施工人员进行培训并制定安全措施。
施工流程
首先，施工人员需要对施工现场进行清理，确保基础施工可以顺
利进行。
接着进行变压器的安装和接线工作，保证设备连接准确无误。
最后进行箱式变电站设备的安装，包括开关设备、控制设备等。
施工验收及整改
完成设备安装后，需要进行设备检测和测试，确保箱式变电站的
正常运行。
如果发现问题，需要及时制定整改措施并进行验收。
只有
通过验收，箱式变电站才能正式投入使用。
安装箱变工程施工方案
安装箱变工程施工方案箱变，又称变电所，主要是用来将电力输送到用户的变压器及其附属设备，以便调整电压、分配电能的一种设备。
箱变工程是电力系统建设中必不可缺的重要环节，也是电力系统中最为关键的设备之一。
本项目为某市电力系统改造工程中的一部分，旨在更好地满足城市电力需求，提高供电质量。
二、施工方案1. 施工准备1.1 项目经理与施工队负责人确保已经获得了相关的施工许可和技术资料。
1.2 工程施工队根据施工计划制定详细的施工方案，并分解工程任务，明确责任。
2. 地基处理2.1 清理箱变基坑，确保基坑内无任何杂物。
2.2 进行基础的测量与校对，确保基础位置准确无误。
2.3 进行基础开挖与浇筑，确保基础稳固牢固。
3. 箱变设备安装3.1 确保箱变设备运抵施工现场。
3.2 对箱变设备进行开箱检验，确认设备完好无损。
3.3 对箱变设备进行吊装，确保吊装平稳安全。
3.4 对箱变设备进行安装，确保设备安全牢固。
4. 电力接线4.1 确保电缆和接头的质量。
4.2 进行电力接线，确保接线正确牢固。
5. 调试与验收5.1 对箱变设备进行初步调试，确认设备正常运行。
5.2 进行电力系统的联调工作，确保设备与系统协调运行。
5.3 进行箱变设备的验收工作，记录设备运行情况。
6. 安全与环保6.1 安全生产是施工的首要任务，要严格按照安全生产规定进行操作。
6.2 对现场环境进行保护，不得污染环境。
7. 成果交付7.1 将施工成果进行总结，并编制相关文件。
7.2 进行成果的交付，并将相关资料交予相关部门。
三、施工流程1. 施工前期准备1.1 项目经理与施工队负责人召开施工现场动员会议，明确施工目标和任务。
1.2 根据施工计划，对所需材料和设备进行采购，确保施工所需的物资齐全。
1.3 对施工现场进行勘察，确保施工地点无障碍。
2. 基础处理2.1 根据设计图纸在施工现场进行基础标定。
2.2 进行基础开挖工作，确保基础尺寸准确。
2.3 对基础进行浇筑，确保基础牢固。
箱变安装施工方案
箱变安装施工方案【1】一、施工准备1、熟悉图纸资料,对图纸中选用的电气设备和主要材料等进行统计,注意图纸设计提出的施工要求。
2、施工机具、材料准备。
3、考虑与主体工程和其他工程的配合问题,确定施工方法。
4、施工技术交底,施工前要认真听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法。
5、熟悉有关电力工程的技术规范。
6、设备开箱检查：设备应有产品出厂合格证明，产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验，保证电器设备符合工程设计要求。
二、接地制作附属设施安装工艺基础型钢敷设1）基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业防腐处理。
2）设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。
设备基础型钢安装其允许偏差应符合下表：基础型钢安装的允许偏差：项目允许偏差 mmm mm全长不直度 1 5 不平度 1 5 位臵偏差及不平行度 53）基础型钢安装后，其顶部宜高出抹平地面10mm，基础型钢应有明显的可靠接地。
2、接地网敷设扁钢搭接长度不小于100毫米，至少焊接三个棱边,焊接处作防腐处理。
焊接工艺达公司质量体系作业文件“焊接工艺操作文件”要求。
配电室接地电阻须小于4Ω，接地网施工的焊接工作由专业人员焊接操作。
三、箱变安装工艺1、箱变搬运方案1）在对箱式变电站进行拆除之间，先做好停电计划，对箱变进行停电后，首先对箱变的固定螺栓进行松懈、去除。
箱变整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30o。
吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，2、箱变安装方案1）箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时,钢丝绳与铅垂线之间的夹角不得大于30o。
吊运采用8吨吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光华欣苑临时用电工程施工组织方案编制单位：四川省送变电建设有限责任公司编制人：审核人：批准人：编制时间：2014-7-18目录第一章、编制总说明 (1)一、编制范围二、编制依据三、编制说明四、本工程采用的主要规范、规程和标准第二章、工程概况......................................... .1一、工程安装简介、工程规模三、工程承包范围第三章、架空线施工工艺及技术措施.5、施工准备二、安装施工三、质量要求第四章、箱变施工工艺及技术措施 (8)一、施工准备二、接地制作及基础型钢安装工艺三、箱变安装工艺第五章、电力电缆施工工艺及技术措施 (10)一、电力电缆安装工程重点和难点二、电力电缆施工安全技术措施三、电力电缆施工流程图第六章、质量管理与保障措施 (11)一、质量管理二、质量保证措施第七章、安全保障措施 ........ ………... ............... .13一、安全保障措施第八章、文明施工管理及环境保护措施............... .......... .. (14)一、文明施工管理措施二、施工现场的文明要求三、环境保护措施第九章、工期保证措施…………………………….…………… ..15一、加强施工计划和施工配合二、提高机械化作业水平，努力提高工效三、增大劳动投入第一章、编制总说明一、编制范围本工程是光华欣苑临时施工用电安装工程，本施工组织设计编制的范围为：箱变安装工程。
二、编制依据（一）《光华欣苑临时施工箱变》设计图纸。
（二）我公司认证的IS09001-2000版质量管理认证体系的《质量手册》和《程序文件》（三）国家现行变配电安装工程施工及验收规范及质量检验评定标准。
（四）《电力建设安全文明施工管理规定》。
（五）我公司在以往工程的施工经验。
三、编制说明（一）本工程施工工期短，施工任务重，确保在约定工期内工程全部竣工，交付业主使用。
（二）本工程安装施工难度大，本工程的设备采购周期长，专业设备的安装同样是本工程重点，难点之一。
（三）为满足客户用电的安全和可靠性，本工程设计了专业性较强的工作内容，该部分安装、调试工作都是本工程重点和难点之一。
四、本工程采用的主要规范、规程和标准第二章工程概况一、工程安装简介（一）建设单位：四川省蜀府房屋建设开发有限公司（二）项目名称：光华欣苑临时用电工程（三）建设地址：成都市青羊区万家湾社区（四）工程工期：开工日期：以甲方通知时间为开工日期2014年4月17日竣工日期：以甲方通知开工时间后40个工作日达到通电二、工程规模本项目为光华欣苑临时施工用电，从市网10KV绿苏路009号杆搭火，立中间杆3根，计量杆1根，安装一台630KVA箱变、一台800KVA箱变及一台10KV电缆分支箱。
三、工程承包范围总则：本工程承包范围从市网电源点搭接到箱变（一）外线工程：高压进线的架空绝缘线，立杆，以及市网搭接点到高压计量。
（二）箱变的土建基础制作，接地网的制作，箱变安装，电气设备的调试，验收，通电。
第三章架空线施工工艺及技术措施一、施工准备（一）材料要求：总则：所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。
导线：导线不应有松股、交叉、折叠、断裂及破损等缺陷。
绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定，绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。
绝缘子：瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
弹簧销、垫的弹力适宜。
高压绝缘子的耐压试验结果必须符合施工规范的规定。
绑线：绑线应选用与导线同金属的单股线，直径不应小于 2.0mm。
耐张线夹、并沟线夹、钳压管：表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷，线夹转动灵活，与导线接触面符合要求。
碗头挂板、平行挂板、直角挂板、U 型挂环、球头挂环等：表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷，镀锌良好，镀锌层无剥落，锈蚀现象。
螺栓：螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1〜300mm公差》的粗牙三级标准。
螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。
（二）主要工器具：吊车、紧线器、倒链、开口滑轮、放线架、活扳手、液压钳、手锤、钢锯、大小尼龙绳、竹梯、登杆用具、安全带、手推车等。
二、安装施工工艺流程：复测分坑一电杆基坑开挖T电杆组立一金具安装一放线T紧线一绝缘子绑扎一搭接过引线、引下线?（一）复测分坑我公司将选派经验丰富的测量人员，全面测量电杆位置、档距。
（二）电杆基坑开挖由于电杆基坑工作量较小，且基坑容易垮塌导致返工，电杆基坑的开挖最好在立杆施工的前一两天进行，采用人工开挖。
（三）电杆组立根据本工程所处的地理位置，宜采用现场吊车组立的方式，保证安全可靠，操作简单，操作人员紧凑，工作效率高。
（四）金具安装我公司将选派经验丰富的登杆作业人员进行金具安装，以保证工程质量和工程进度。
绝缘子安装应符合下列规定：（1）安装应牢固、连接可靠、防止积水。
（2）安装时应清除表面灰垢、附着物及不应有的涂料。
（3）绝缘子裙边与带电部位间隙不应小于50mm。
（4）耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。
（五）放线将导线运到线路首端（紧线处），用放线架架好线轴，然后放线。
一般放线有两种方法：一种方法是将导线沿电杆根部放开后，再将导线吊上电杆；另一种方法是在横担上装好开口滑轮，一边放线一边逐档将导线吊放在滑轮内前进。
（六）紧线在首端杆上，挂好紧线器。
先将两边线用人力初步拉紧，然后用紧线器紧线。
观测导线弧垂达到要求后，将导线卡固在耐张线夹上。
导线架设后，导线对地及交叉跨越距离，应符合设计要求。
弧垂的误差不应超过设计弧垂的15%。
同档内各相线弧垂宜一致，在满足弧垂允许误差规定时，各相间弧垂的相对误差，不应超过200mm。
（七）绝缘子绑扎直线杆的导线在绝缘子上的固定绑扎，应先由直线角度杆或中间杆开始，然后逐个向两端绑扎。
绝缘子绑扎应符合下列要求：（1）直线角度杆的导线应固定在绝缘子转角外侧的槽内。
（2）高压线路直线杆的导线应固定在绝缘子顶部的槽内，并绑双十字。
（八）搭接过引线、引下线在耐张杆、转角杆、分支杆、终端杆上搭接过引线或引下线应符合下列要求：1)过引线应呈均匀弧度、无硬弯，必要时应加装绝缘子(2)搭接过引线、引下线，应与主导线连接。
(3)10k V线路采用并沟线夹连接过渡引线时，线夹数量不应少于2个，连接面应平整，光洁，导线及并沟线夹槽内应清除氧化膜。
(4)l〜10kV线路每相过引线、弓I下线与邻相的过引线、弓I下线或导线之间，安装后的净空距离不应小于300mm。
(5)线路的导线与拉线、电杆、构架之间安装后的净空距离：l 〜10kV 时不应小于200mm。
三、质量要求金具的规格、型号、质量必须符合设计要求。
高压绝缘子的耐压试验结果必须符合规范规定，高压绝缘子表面严禁有裂纹、缺损、烧坏等缺陷。
重点检查承力杆上的绝缘子。
检验方法：观察检查，检查出厂合格证及绝缘子耐压试验记录。
导线连接必须紧密、牢固，连接处严禁有断股和损伤；导线的连接管在压接或校直后严禁有裂纹。
检验方法：观察检查和检查安装记录。
导线与绝缘子固定可靠，导线无断股、扭绞和死弯，超量磨损的线段和有其它缺陷的线段修复完好。
检验方法：观察检查和检查安装记录。
过引线、引下线导线间及导线对地间的最小安全距离符合要求；导线布置合理、整齐，线间连接的走向清楚，辨认方便。
检验方法：观察或实测检查。
线路的接地线敷设走向合理，连接紧密、牢固，导线截面选用正确，需防腐的部分涂漆均匀无遗漏。
检验方法：观察检查。
成品保护：( 1 ) 导线在放线过程中，应防止发生磨伤、断股、扭、弯等现象。
( 2) 导线架设后，如距离施工场地较近，应注意不要把东西掉在线路上。
(3) 配电线路遇有与其它线路交叉时，必须搭设越线架，避免线间的摩擦、碰撞。
第四章箱变施工工艺及技术措施、施工准备（一）熟悉图纸资料，对图纸中选用的电气设备和主要材料等进行统计，注意图纸设计提出的施工要求。
（二）施工机具、材料准备。
（三）考虑与主体工程和其他工程的配合问题，确定施工方法。
（四）施工前要认真听取设计技术要求、技术标准和施工方法。
（五）熟悉有关电力工程的技术规范。
二、接地制作及基础型钢安装工艺（一）基础型钢安装（1）基础型钢严格按图纸和规范要求安装，由专业焊工操作，确保焊接工艺满足要求，并作防腐处理。
（2）设备基础型钢安装其允许偏差应符合下表：基础型钢安装的允许偏差:（3）基础型钢安装后，其顶部宜高出抹平地面10mm基础型钢应可靠接地（二）接地网敷设扁钢搭接长度不小于100毫米，至少焊接三个棱边，焊接处作防腐处理。
配电室接地电阻须小于4Q，接地网施工的焊接工作由专业人员焊接操作。
三、箱变安装工艺（一）箱变安装方案（1）箱变运输到目的地后，在设备安装整体吊装时，应同时使用本体上的四个全重吊环。
起吊盘柜时，钢丝绳与铅垂线之间的夹角不得大于30°。
吊运采用吊车，使用吊车前应检查车况及钢丝绳的情况，检查必须符合一定的要求后方可起吊。
（2）安装完毕后，对盘柜进行检查。
首先应核对图纸，查看设备元件、接线等是否与设计相符；检查柜内相序是否正确，柜内相序与主变是否相符合；调整五防机械闭锁时，要求灵活、可靠，若不符合要求，必须对五防功能进行完善；对开关机构、接地刀等进行调整，要求快速、可靠、接触良好。
（3）二次线连接a、检查电缆型号、规格、长度是否与图纸相符，电缆外观应无损伤b、按照电缆清册正确敷设电缆，电缆外观应无损伤，绝缘良好。
c、电缆敷设应整齐、美观、其弯曲半径符合规程要求（二）箱变安装流程图基础制作及检查第五章电力电缆施工工艺及技术措施一、电力电缆安装工程重点和难点（一）施工人员熟悉施工图，明确设计电缆走向。
（二）敷设前应按设计和实际路径计算每根电缆的长度，合理安排电缆敷设。
（二）电力电缆在终端头应留有备用长度。
（四）电力电缆的相序核对正确，并及时装设清晰标志牌。
（五）电力电缆穿入管道时无杂物堵塞。
（六）穿入管中电缆的数量应符合设计要求。
（七）金属电缆管连接应牢固，密封应良好，两管口应对准。
（八）引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出，并列敷设的电缆管管口应排列整齐。
二、电力电缆施工安全技术措施（一）进入施工现场必须统一着装，戴好安全帽。
（二）每天开工前向组员交待施工任务及注意事项。
（三）保证施工工具放置可靠，防止坠落伤人或工具材料传递时不应上下抛物。
（四）认真填写安装记录、质量监督卡等书面记录，做好施工进度统计，做好图纸资料的整理工作（五）工作后现场材料、施工机具应按照规定摆放，每天工作结束后，应清扫现场，搞好标准化施工现场。
