自动化立体仓库案例
自动化立体仓库案例

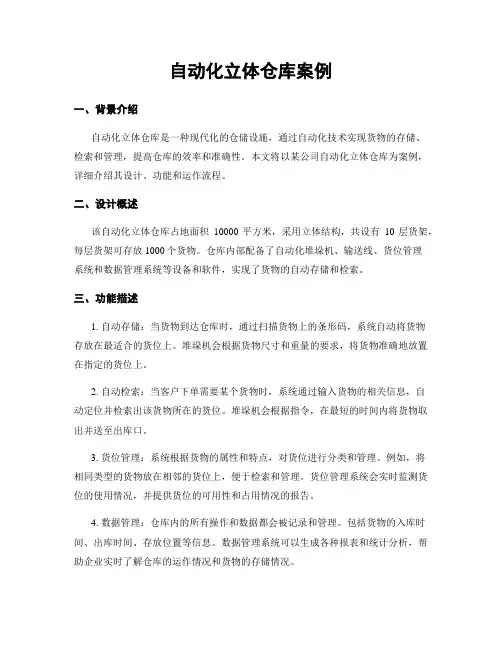

自动化立体仓库案例一、背景介绍自动化立体仓库是一种现代化的仓储设施，通过自动化技术实现货物的存储、检索和管理，提高仓库的效率和准确性。
本文将以某公司自动化立体仓库为案例，详细介绍其设计、功能和运作流程。
二、设计概述该自动化立体仓库占地面积10000平方米，采用立体结构，共设有10层货架，每层货架可存放1000个货物。
仓库内部配备了自动化堆垛机、输送线、货位管理系统和数据管理系统等设备和软件，实现了货物的自动存储和检索。
三、功能描述1. 自动存储：当货物到达仓库时，通过扫描货物上的条形码，系统自动将货物存放在最适合的货位上。
堆垛机会根据货物尺寸和重量的要求，将货物准确地放置在指定的货位上。
2. 自动检索：当客户下单需要某个货物时，系统通过输入货物的相关信息，自动定位并检索出该货物所在的货位。
堆垛机会根据指令，在最短的时间内将货物取出并送至出库口。
3. 货位管理：系统根据货物的属性和特点，对货位进行分类和管理。
例如，将相同类型的货物放在相邻的货位上，便于检索和管理。
货位管理系统会实时监测货位的使用情况，并提供货位的可用性和占用情况的报告。
4. 数据管理：仓库内的所有操作和数据都会被记录和管理。
包括货物的入库时间、出库时间、存放位置等信息。
数据管理系统可以生成各种报表和统计分析，帮助企业实时了解仓库的运作情况和货物的存储情况。
四、运作流程1. 入库流程：a. 货物到达仓库，并进行清点和检查。
b. 货物上的条形码被扫描，系统自动分配货位。
c. 堆垛机将货物准确放置在指定货位上。
d. 货物信息被记录并存储在数据管理系统中。
2. 出库流程：a. 客户下单并提供货物信息。
b. 系统根据货物信息定位货位。
c. 堆垛机按指令将货物取出并送至出库口。
d. 货物出库，并记录出库时间和相关信息。
3. 盘点流程：a. 定期对仓库内的货物进行盘点。
b. 系统自动扫描货物信息，与实际存货进行对比。
c. 生成盘点报告，记录货物的准确性和完整性。
自动化立体仓库案例
自动化立体仓库案例一、背景介绍自动化立体仓库是一种现代化的仓储设施，通过使用自动化设备和技术，实现仓库的高效运作和空间利用。
本文将以某公司的自动化立体仓库为案例，详细介绍其设计、功能和运营。
二、设计概述1. 仓库布局：该自动化立体仓库采用钢结构，占地面积约10000平方米，总高度约30米，共设有10层货架，每层货架分为多个储存单元。
2. 自动化设备：仓库内设置自动化堆垛机、输送系统、拣选机器人等设备，实现货物的储存、拣选和运输。
3. 控制系统：仓库采用先进的仓储管理系统，通过与自动化设备的联动，实现对货物的全程控制和监控。
三、功能描述1. 入库功能：a. 货物到达：货物通过运输车辆送达仓库，由工作人员进行验收。
b. 货物分配：根据货物属性和需求，将货物分配到相应的储存单元。
c. 自动入库：自动化堆垛机将货物从运输车辆上取下，并按照预设的储存单元放置。
d. 数据记录：系统自动记录货物的入库时间、储存位置等信息。
2. 出库功能：a. 订单生成：根据客户需求生成出库订单。
b. 自动拣选：拣选机器人根据订单要求，在仓库中自动找到并拣选出相应货物。
c. 自动出库：自动化堆垛机将拣选好的货物取出，并送至出库区域。
d. 数据更新：系统自动更新货物的出库时间、库存数量等信息。
3. 库存管理功能：a. 实时监控：系统能够实时监控仓库中的货物数量、位置和状态。
b. 库存预警：系统根据设定的库存阈值，提醒相关人员进行补货或调拨。
c. 盘点功能：系统支持定期对仓库进行盘点，确保库存数据的准确性。
四、运营效益1. 提高效率：自动化设备的运用使得货物的储存、拣选和运输过程更加高效，大大缩短了操作时间。
2. 节约空间：立体仓库的设计使得储存空间得到了最大程度的利用，提高了仓库的储存密度。
3. 降低成本：自动化立体仓库减少了人工操作，降低了人力成本，并减少了货物损坏的风险。
4. 提升精度：自动化设备的精确控制和数据记录，使得货物的储存和出库过程更加准确，减少了错误发生的可能性。
自动化立体仓库案例
自动化立体仓库案例一、引言自动化立体仓库是一种高效、智能的仓储系统，通过使用自动化设备和技术，实现货物的自动化存储和检索。
本文将以某公司自动化立体仓库为案例，详细介绍其设计、实施和运营情况。
二、设计方案1. 仓库布局：该自动化立体仓库采用钢结构建造，占地面积约10000平方米。
仓库内部划分为多个储存区域，每一个区域配备自动化货架系统。
2. 自动化货架系统：采用高度可调节的货架，每一个货架上设有电动输送带和传感器，能够实现货物的自动存储和检索。
货架系统与仓库管理系统相连，实现实时数据传输和监控。
3. 仓库管理系统：采用先进的仓库管理软件，实现对货物的全生命周期管理，包括入库、出库、库存管理等。
系统能够根据需求自动规划货物的存储位置，提高仓库的存储密度和利用率。
4. 自动化设备：仓库内配备自动化叉车、输送机、堆垛机等设备，实现货物的自动化搬运和堆垛。
这些设备通过仓库管理系统的指令进行操作，提高了搬运效率和准确性。
三、实施情况1. 设备采购：根据设计方案，公司与供应商签订了设备采购合同，并按计划完成为了设备的采购工作。
所有设备均经过严格的测试和调试，确保其正常运行。
2. 建设工程：公司与建造公司合作，按照设计方案进行了仓库的建设工程。
工程包括土建、设备安装、电气工程等，经过几个月的施工，仓库顺利竣工。
3. 系统集成：公司与软件公司合作，进行了仓库管理系统的开辟和集成工作。
系统与自动化设备进行了无缝对接，实现了数据的实时传输和监控。
4. 人员培训：公司组织了仓库管理系统的培训，培训内容包括系统操作、设备维护和安全规范等。
所有仓库工作人员都参加了培训，并通过考试获得了相应的证书。
四、运营效果1. 提高效率：自动化立体仓库的实施使得货物的存储和检索更加高效，大大缩短了操作时间。
仓库管理系统的智能规划功能，使得货物的存储密度和利用率得到了提高。
2. 降低成本：自动化设备的运行和管理成本相对较低，减少了人工搬运和堆垛的需求。
自动化立体仓库的案例

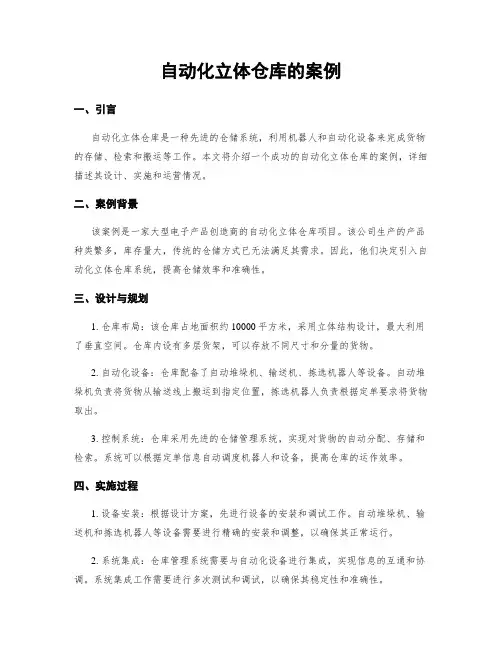

自动化立体仓库的案例一、引言自动化立体仓库是一种先进的仓储系统，利用机器人和自动化设备来完成货物的存储、检索和搬运等工作。
本文将介绍一个成功的自动化立体仓库的案例，详细描述其设计、实施和运营情况。
二、案例背景该案例是一家大型电子产品创造商的自动化立体仓库项目。
该公司生产的产品种类繁多，库存量大，传统的仓储方式已无法满足其需求。
因此，他们决定引入自动化立体仓库系统，提高仓储效率和准确性。
三、设计与规划1. 仓库布局：该仓库占地面积约10000平方米，采用立体结构设计，最大利用了垂直空间。
仓库内设有多层货架，可以存放不同尺寸和分量的货物。
2. 自动化设备：仓库配备了自动堆垛机、输送机、拣选机器人等设备。
自动堆垛机负责将货物从输送线上搬运到指定位置，拣选机器人负责根据定单要求将货物取出。
3. 控制系统：仓库采用先进的仓储管理系统，实现对货物的自动分配、存储和检索。
系统可以根据定单信息自动调度机器人和设备，提高仓库的运作效率。
四、实施过程1. 设备安装：根据设计方案，先进行设备的安装和调试工作。
自动堆垛机、输送机和拣选机器人等设备需要进行精确的安装和调整，以确保其正常运行。
2. 系统集成：仓库管理系统需要与自动化设备进行集成，实现信息的互通和协调。
系统集成工作需要进行多次测试和调试，以确保其稳定性和准确性。
3. 培训与试运行：在设备安装和系统集成完成后，对仓库工作人员进行培训，使其熟悉操作流程和系统使用方法。
随后进行试运行，测试系统的性能和稳定性。
五、运营效果1. 提高仓储效率：自动化立体仓库的引入大大提高了仓储效率。
自动堆垛机和拣选机器人的使用，使货物的存储和检索速度大幅提升，减少了人工操作的时间。
2. 降低错误率：自动化立体仓库系统的使用可以减少人为错误的发生。
机器人的精确操作和系统的自动调度，大大降低了货物的错误存放和拣选率。
3. 节约成本：自动化立体仓库的运营成本相对较低。
虽然初期投资较高，但节省了人力成本和减少了错误导致的损失，从长远来看是划算的选择。
自动化立体仓库案例

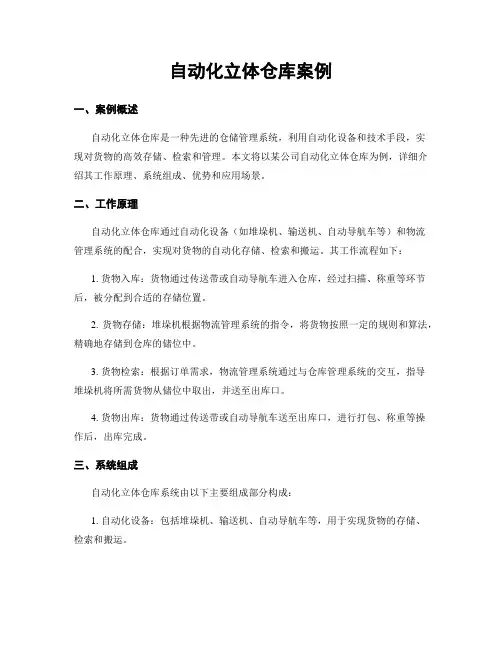

自动化立体仓库案例一、案例概述自动化立体仓库是一种先进的仓储管理系统，利用自动化设备和技术手段，实现对货物的高效存储、检索和管理。
本文将以某公司自动化立体仓库为例，详细介绍其工作原理、系统组成、优势和应用场景。
二、工作原理自动化立体仓库通过自动化设备（如堆垛机、输送机、自动导航车等）和物流管理系统的配合，实现对货物的自动化存储、检索和搬运。
其工作流程如下：1. 货物入库：货物通过传送带或自动导航车进入仓库，经过扫描、称重等环节后，被分配到合适的存储位置。
2. 货物存储：堆垛机根据物流管理系统的指令，将货物按照一定的规则和算法，精确地存储到仓库的储位中。
3. 货物检索：根据订单需求，物流管理系统通过与仓库管理系统的交互，指导堆垛机将所需货物从储位中取出，并送至出库口。
4. 货物出库：货物通过传送带或自动导航车送至出库口，进行打包、称重等操作后，出库完成。
三、系统组成自动化立体仓库系统由以下主要组成部分构成：1. 自动化设备：包括堆垛机、输送机、自动导航车等，用于实现货物的存储、检索和搬运。
2. 物流管理系统：通过与仓库管理系统的交互，控制自动化设备的运行，实现对货物的管理和调度。
3. 仓库管理系统：负责管理仓库的入库、出库、库存等信息，并与物流管理系统进行数据交互。
4. 传感器和扫描设备：用于对货物进行扫描、称重等操作，获取货物的相关信息。
5. 控制系统：用于控制自动化设备的运行和管理整个仓库系统的工作流程。
四、优势自动化立体仓库具有以下优势：1. 提高效率：自动化设备能够快速准确地完成货物的存储、检索和搬运，大大提高了仓库的工作效率。
2. 节省空间：立体仓库采用垂直存储方式，有效利用空间，提高仓库的存储容量。
3. 降低成本：自动化立体仓库减少了人工操作，降低了人力成本，并且减少了货物的损坏和丢失。
4. 提升安全性：自动化设备具备安全保护措施，减少了人员操作中的安全隐患。
五、应用场景自动化立体仓库广泛应用于各行各业的仓储管理中，特别适用于以下场景：1. 电子商务仓储：对于电商企业来说，自动化立体仓库能够快速处理大量的订单，并提供准确的货物检索和出库服务。
自动化立体仓库的案例

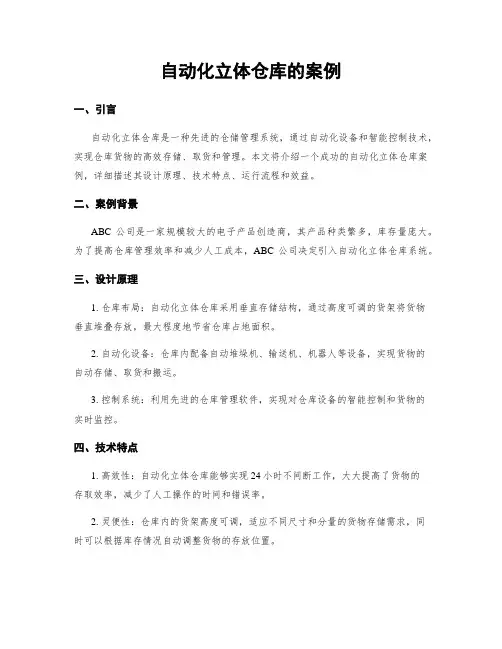

自动化立体仓库的案例一、引言自动化立体仓库是一种先进的仓储管理系统，通过自动化设备和智能控制技术，实现仓库货物的高效存储、取货和管理。
本文将介绍一个成功的自动化立体仓库案例，详细描述其设计原理、技术特点、运行流程和效益。
二、案例背景ABC公司是一家规模较大的电子产品创造商，其产品种类繁多，库存量庞大。
为了提高仓库管理效率和减少人工成本，ABC公司决定引入自动化立体仓库系统。
三、设计原理1. 仓库布局：自动化立体仓库采用垂直存储结构，通过高度可调的货架将货物垂直堆叠存放，最大程度地节省仓库占地面积。
2. 自动化设备：仓库内配备自动堆垛机、输送机、机器人等设备，实现货物的自动存储、取货和搬运。
3. 控制系统：利用先进的仓库管理软件，实现对仓库设备的智能控制和货物的实时监控。
四、技术特点1. 高效性：自动化立体仓库能够实现24小时不间断工作，大大提高了货物的存取效率，减少了人工操作的时间和错误率。
2. 灵便性：仓库内的货架高度可调，适应不同尺寸和分量的货物存储需求，同时可以根据库存情况自动调整货物的存放位置。
3. 安全性：自动化立体仓库设备配备了多种安全装置，如防撞传感器、火灾报警系统等，确保仓库运行过程中的安全。
4. 可扩展性：仓库系统可以根据业务需求进行灵便扩展，增加货架数量和自动化设备，满足未来的发展需求。
五、运行流程1. 入库流程：a. 货物到达仓库，通过扫码系统进行入库登记。
b. 自动堆垛机根据货物信息，将货物存储到合适的货架上。
c. 控制系统记录货物的存放位置和数量。
2. 出库流程：a. 根据定单信息，控制系统指导自动堆垛机将货物取出并送至出库口。
b. 货物经过扫码系统确认出库。
c. 货物交付给物流公司进行配送。
六、效益分析1. 提高效率：自动化立体仓库系统大大减少了人工操作的时间和错误率，提高了货物的存取效率。
2. 节约成本：自动化设备的运行成本相对较低，减少了人工成本和仓库占地面积，降低了仓库运营成本。
自动化立体仓库案例
自动化立体仓库案例一、项目背景随着中国经济的持续增长和物流行业的快速发展，自动化立体仓库的需求日益增加。
立体仓库是一种高度自动化的仓库管理系统，可大幅提高仓库的存储效率和操作效率。
近年来，许多企业开始关注并投资于自动化立体仓库的建设，以优化自身的物流体系。
需求驱动：随着企业规模的扩大和物流量的增长，传统仓库管理方式难以满足快速响应和高效存储的需求。
技术进步：自动化技术、机器人技术、信息技术的进步为立体仓库的实现提供了有力支持。
成本控制：自动化立体仓库有助于减少人工成本、提高工作效率，从而降低整体运营成本。
市场趋势：随着物流行业的竞争加剧，自动化立体仓库成为企业提升竞争力的关键要素。
政策支持：政府对于自动化和智能化技术的推广和应用给予政策上的支持和鼓励。
二、系统设计自动化立体仓库系统设计是其成功实施的核心环节，涉及到硬件、软件、通信、控制等多个方面。
以下是系统设计的关键环节和考虑因素：硬件配置：包括货架、堆垛机、输送系统、AGV小车等核心设备的选择与配置。
软件系统：包括仓库管理系统（WMS）、控制系统软件的研发与定制，需确保系统稳定、易用、可扩展。
通信网络：建立高效、稳定的通信网络，实现设备与设备、设备与人之间的实时信息交互。
控制策略：制定合理的控制策略，如任务调度、路径规划等，以确保系统的稳定运行和高效作业。
安全防护：考虑设备安全、数据安全等多重安全防护措施，确保系统安全可靠。
三、建设实施在自动化立体仓库的建设实施过程中，需要从多个方面进行全面考虑和有效规划。
以下是建设实施的关键步骤和注意事项：项目管理：建立项目管理体系，明确各方职责，确保项目的顺利进行。
施工组织：合理安排施工计划，优化资源配置，确保工程质量和进度。
质量控制：对关键设备和部件进行质量检查和测试，确保符合设计要求和使用性能。
安全管理：强化施工现场安全管理，落实安全防范措施，确保人员和设备安全。
调试与培训：对系统进行全面调试，并对操作人员进行专业培训，确保系统的稳定运行和员工的熟练操作。
蒙牛乳业自动化立体仓库案例
蒙牛乳业自动化立体仓库案例Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】案例二蒙牛乳业自动化立体仓库案例内蒙古蒙牛乳业泰安有限公司乳制品自动化立体仓库，是蒙牛乳业公司委托太原刚玉物流工程有限公司设计制造的第三座自动化立体仓库。
该库后端与泰安公司乳制品生产线相衔接，与出库区相联接，库内主要存放成品纯鲜奶和成品瓶酸奶。
库区面积8323平方米，货架最大高度21米，托盘尺寸1200×1000毫米，库内货位总数19632个。
其中，常温区货位数14964个；低温区货位46687年。
入库能力150盘/小时，出库能力300盘/小时。
出入库采用联机自动。
一、工艺流程及库区布置根据用户存储温度的不同要求，该库划分为常温和低温两个区域。
常温区保存鲜奶成品，低温区配置制冷设备，恒温4℃，存储瓶酸奶。
按照生产――存储――配送的工艺及奶制品的工艺要求，经方案模拟仿真优化，最终确定库区划分为入库区、储存区、托盘（外调）回流区、出库区、维修区和计算机管理控制室6个区域。
入库区由66台链式输送机、3台双工位高速梭车组成。
负责将生产线码垛区完成的整盘货物转入各入库口。
双工位穿梭车则负责生产线端输送机输出的货物向各巷道入库口的分配、转动及空托盘回送。
储存区包括高层货架和17台巷道堆垛机。
高层货架采用双托盘货位，完成货物的存储功能。
巷道堆垛机则按照指令完成从入库输送机到目标的取货、搬运、存货及从目标货位到出货输送机的取货、搬运、出货任务。
托盘（外调）回流区分别设在常温储存区和低温储存区内部，由12台出库口输送机、14台入库口输送机、巷道堆垛机和货架组成。
分别完成空托盘回收、存储、回送、外调货物入库、剩余产品，退库产品入库、回送等工作。
出库区设置在出库口外端，分为货物暂存区和装车区，由34台出库较输送机、叉车和运输车辆组成。
叉车司机通过电子看板、RF终端扫描来叉车完成装车作业，反馈发送信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正泰集团采用自动化立体仓库，提高物流速度
正泰集团公司是中国目前低压电器行业最大销售企业。
主要设计制造各种低压工业电器、部分中高压电器、电气成套设备、汽车电器、通信电器、仪器仪表等，其产品达150多个系列、5000多个品种、20000多种规格。
"正泰"商标被国家认定为驰名商标。
该公司2002年销售额达80亿元，集团综合实力被国家评定为全国民营企业500强第5位。
在全国低压工业电器行业中，正泰首先在国内建立了3级分销网络体系，经销商达1000多家。
同时，建立了原材料、零部件供应网络体系，协作厂家达1200多家。
一、立体仓库的功能
正泰集团公司自动化立体仓库是公司物流系统中的一个重要部分。
它在计算机管理系统的高度指挥下，高效、合理地贮存各种型号的低压电器成品。
准确、实时、灵活地向各销售部门提供所需产成品。
并为物资采购、生产调度、计划制订、产销衔接提供了准确信息。
同时，它还具有节省用地、减轻劳动强度、提高物流效率、降低储运损耗、减少流动资金积压等功能。
二、立体仓库的工作流程
正泰立体库占地面积达1600平方米（入库小车通道不占用库房面积），高度近18米，3个巷道（6排货架）。
作业方式为整盘入库，库外拣选。
其基本工作流程如下：
1入库流程
仓库二、三、四层两端六个入库区各设一台入库终端，每个巷道口各设两个成品入库台。
需入库的成品经入库终端操作员键入产品名称、规格型号和数量。
控制系统通过人机界面接收入库数据，按照均匀分配、先下后上、下重上轻、就近入库、ABC分类和原则，管理计算器自动分配一个货位，并提示入库巷道。
搬运工可依据提示，将装在标准托盘上的货物由小电瓶车送至该巷道的入库台上。
监控机指令堆垛将货盘存放于指定货位。
库存数据入库处理分两种类型：一种是需操作员在产品入库之后，将已入库托盘上的产品名称（或代码）、型号、规格、数量、入库日期、生产单位等信息在入库客户机上通过人机界面而输入；另一种是托盘入库。
2、出库流程
底层两端为成品出库区，中央控制室和终端各设一台出库终端，在每一个巷道口设有——LED显示屏幕于提示本盘货物要送至装配平台的出门号。
需出库的成品，经操作人员键入产品名称、规格、型号和数量后，控制系统按照先进先出、就近出库、出库优先等原则，查出满足出库条件且数量相当或略多的货盘，修改相应帐目数据，自动地将需出库的各类成品货盘送至各个巷道口的出库台上，经电瓶车将之取出并送至汽车上。
同时，出库系统在完成出库作业后，在客户机上形成出库单。
3、回库空盘处理流程
底层出库后的部分空托盘经人工叠盘后，操作员键入空托盘回库作业命令，搬运工依据提示用电瓶车送至底层某个巷道口，堆垛机自动将空托盘送回立体库二、三、四层的原入口处，再由各车间将空托盘拉走，形成一定的周转量。
三、立体库主要设施
1、托盘
所有货物均采用统一规格的钢制托盘，以提高互换性，降低备用量。
此种托盘能满足堆垛机、叉车等设备装卸，又可满足在输送机上下衡运行。
2、高层货架
采用特制的组合式货架，横梁结构。
该货架结构美观大方，省料实用，易安装施工，属一种优化的设计结构。
3、巷道式堆垛机
根据本仓库的特点，堆垛机采用下部支承、下部驱动、双方柱型式的结构。
该机在高层货架的巷道内按X、Y、Z三个坐标方向运行，将位于各巷道口入库台的产品存入指定的货格，或将货格内产品到运出送到巷道口出库台。
该堆垛机动性设计与制造严格按照国家标准进行，并对结构强度和刚性进行精密地计算，以保证机构运行平稳、灵活、安全。
堆垛机配备有安全运行机构，以杜绝偶发事故。
其运行速度为4—80mm/min（变频调速），升降速度为3/16mm/min（双速电机），货叉速度为2-15mm/min（变频调速），通信方位为红外线，供电方式为滑触导线方式。
四、计算机管理及监控调度系统
该系统不仅对信息流进行管理，同时也对物流进行管理和控制，集信息与物流于一体。
同时，还对立体库所有出入库作业进行最佳分配及登录控制，并对数据进行统计分析，以便对物流实现宏观调控，最大限度地降底库存量及资金的占用，加速资金周转。
在日常存取活动中，尤其库外捡选作业，难免会出现产品存取差错，因而必须定期进行盘库。
盘库处理通过对每种产品的实际清点来核实库存产品数据的准确性，并及时修正库存账目，达到账、物统一。
盘库期间堆垛机将不做其它类型的作业。
在操作时，即对某一巷道的堆垛机发出完全盘库指令，堆垛机按顺序将本巷道内的货物逐次运送到巷道外，产品不下堆垛机，待得到回库的命令后，再将本盘货物送回原位并取出下一盘产品，依此类推，直到本巷道所有托盘产品全部盘点完毕，或接收到管理系统下达的盘库暂停的命令进入正常工作状态。
若本巷道未盘库完毕便接收到盘库暂停命令，待接到新的指令后，继续完成盘库作业。
正泰集团公司高效的供应链、销售链大大降低了物资库存周期，提高了资金的周转速度，减少了物流成本和管理费用。
自动化立体仓库作为现代化的物流设施，对提高该公司的仓储自动化水平无疑具有重要的作用。
思考题：
1、自动化立体仓库作为现代化的物流设施，对提高仓储自动化水平具有怎样重要的作用？
2、正泰集团公司自动化立体仓库在公司物流系统中所占的位置是什么，功能如何？
3、自动化立体仓库都有那些设施？
4、在日常存取活动中，怎样对立体仓库所有出入库作业进行最佳分配及登录控制？。
