专题12+交变电流(测)-2018年高考物理二轮复习讲练测+Word版含解析
高考物理二轮总复习专题过关检测专题：交变电流电磁场电磁波(全部含详细答案解析)
高考物理二轮总复习专题过关检测交变电流电磁场电磁波( 附参照答案 )(时间 :90 分钟满分 :100 分 )一、选择题 ( 此题包含 10 小题 ,共 40分 .每题给出的四个选项中 ,有的只有一个选项正确,有的有多个选项正确 ,所有选对的得 4 分,选对但不全的得 2 分 ,错选或不选的得 0 分 )1.某电路中电场随时间变化的图象如图13-1 所示 ,能发射电磁波的电场是哪一种 ()图 13-1分析 : 周期性变化的电场才能产生周期性变化的磁场,均匀变化的电场产生稳固的磁场,振荡的电场产生同频次振荡的磁场.故只有选项 D 对 .答案 :D2.对于电磁波与声波,以下说法正确的选项是 ()A. 电磁波的流传不需要介质,声波的流传需要介质B. 由空气进入水中时,电磁波速度变小 ,声波速度变大C.由空气进入水中时,电磁波波长变小 ,声波波长变大D. 电磁波和声波在介质中的流传速度,都是由介质决定的 ,与频次没关分析 :能够依据电磁波的特色和声波的特色进行剖析,选项 A 、 B 均与事实符合 ,因此选项 A 、B正确 .依据v,频次不变 ,波长变小 ;声波速度变大 ,频次不变 ,波长变大 ,因此,电磁波波速变小f选项 C 正确 .电磁波在介质中的速度与介质相关,也与频次相关 ,在同一种介质中 ,频次越大 ,波速越小 ,因此选项 D 错误 .答案 :ABC3.某空间出现了如图13-2 所示的一组闭合的电场线,这可能是 ()图 13-2A. 沿 AB 方向磁场在快速减弱B. 沿 AB 方向磁场在快速增添C.沿 BA 方向磁场在快速增添D.沿 BA 方向磁场在快速减弱分析 : 依据电磁感觉,闭合回路中的磁通量变化时,使闭合回路中产生感觉电流,该电流可用楞次定律判断 . 依据麦克斯韦电磁场理论 ,闭合回路中产生感觉电流 ,是因为闭合回路中遇到了电场力的作用 , 而变化的磁场产生电场,与能否存在闭合回路没相关系,故空间内磁场变化产生的电场方向 ,仍旧可用楞次定律判断,四指围绕方向即为感觉电场的方向,由此可知 A、 C 正确 .答案 :AC4.如图 13-3 所示 ,在闭合铁芯上绕着两个线圈M 和 P,线圈 P 与电流表构成闭合回路 .若在 t1至t2这段时间内 ,察看到经过电流表的电流方向自上向下(即由 c 经电流表至 d),则能够判断出线圈M 两头的电势差 u ab随时间 t 的变化状况可能是图13-4 中的 ()图 13-3图 13-4分析 :对A图,u ab不变,A表中无电流,对B图,u ab均匀增大,由安培定章知,M中有向上加强的磁场 ,P 中有向下增添的磁通量,又由楞次定律和安培定章知,A 表中电流方向由 d 经电流表至c,故A 、B错 ,同理剖析得C、D正确 .答案 :CD5.如图 13-5 所示 ,把电阻流电源后，三盏灯亮度同样断正确的选项是 ()R、电感线圈L、电容器 C 分别串连一个灯泡后并联在电路中.若保持沟通电源的电压不变，使交变电流的频次减小，则以下判.接入交图13-5A. 灯泡L1 将变暗B.灯泡分析:当交变电流的频次减小时，L2将变暗C.灯泡 L3 将变暗D.灯泡亮度都不变 R 不变，电感线圈感抗减小，电容器容抗增大，则灯泡L3亮度不变， L 2变暗， L 1变亮，故 B 正确.答案 :B6.如图 13-6 所示 ,理想变压器有三个线圈A、B、 C,此中 B、C 的匝数分别为n2、n3,电压表的示数为 U ,电流表的示数为I,L1、L 2是完整同样的灯泡,依据以上条件能够计算出的物理量是()图 13-6A. 线圈 A 的匝数B. 灯 L 2两头的电压C.变压器的输入功率D. 经过灯 L1的电流分析 : 由题意知线圈 B 两头的电压为U, 设线圈 C 两头的电压为U C,则UCn3 , 因此U n2U C n3 U ,B正确;经过L2的电流为I,则能够求出L2的电阻 ,L2与 L 1的电阻同样 ,因此可求出n2经过 L 1的电流 ,D 正确 ;依据以上数据能够求出L1、L 2的功率 ,可得变压器总的输出功率,它也等于变压器的输入功率,C 正确 ;依据题意没法求出线圈 A 的匝数 ,A 错.答案 :BCD7.某同学在研究电容、电感对恒定电流与交变电流的影响时，采纳了如图13-7 所示的电路，此中 L 1、L 2是两个完整同样的灯泡，已知把开关置于3、4 时，电路与沟通电源接通，稳固后的两个灯泡发光明度同样，则该同学在以下操作过程中能察看到的实验现象是()图 13-7A. 当开关置于 1、 2 时，稳固后 L1、 L2两个灯泡均发光且亮度同样B. 当开关置于1、 2 时，稳固后 L 1、 L2两个灯泡均发光，且 L 1比 L 2亮C.当开关置于3、 4 时，稳固后，若只增添交变电流的频次，则L1变暗， L2变亮D. 在开关置于3、 4 的瞬时， L 2立刻发光，而L1亮度慢慢增大分析 :当开关置于1、2时，稳固后因电容器隔直流，故电路断开，L2不发光， A、 B 错误；在开关置于 3、4 的瞬时，电容器通沟通， L 2立刻发光，因为电感的自感作用， L 1亮度慢慢增大，D 正确 .当开关置于 3、4 稳固后，增添交变电流频次，容抗减小，感抗增大， L1变暗， L 2变亮，C 正确.答案 :CD8.如图 13-8 所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为 n2,初级线圈的两头 a、b 接正弦沟通电源，电压表V 的示数为 220 V ，负载电阻 R=44Ω，电流表 A1的示数为 0.20 A.以下判断中正确的选项是 ()图 13-8A. 初级线圈和次级线圈的匝数比为2∶ 1B. 初级线圈和次级线圈的匝数比为5∶ 1C.电流表 A2的示数为 1.0 AD. 电流表 A2的示数为 0.4 A分析 :对于理想变压器，P1=U1I1=220×0.20 W=44 W，则负载电阻耗费的功率P2=P1 =44 W ，据U 2244V, 则n1U1220P2,得U2P2R4444V5, 故B正确.A2的读数R n2U 244I 2U 244 A1A,故C正确.R44答案 :BC9.某理想变压器原、副线圈的匝数比为55∶ 9，原线圈所接电源电压按图示规律变化，副线圈接有一灯泡，此时灯泡耗费的功率为40W ，则以下判断正确的选项是()图 13-9A. 副线圈两头输出的电压为36 2VB. 原线圈中电流表的示数约为0.18 AC.变压器的输入、输出功率之比为55∶ 9D. 原线圈两头电压的刹时价表达式为u=220sin100 t(V)π分析 : 依据变压器的原、副线圈的电压之比等于匝数之比，故副线圈两头输出的电压为U 2n2 U 1n136V，A错；依据理想变压器知P1=P2，故有I 1P1U 10.18A，B选项正确，C 错；原线圈两头电压的刹时价表达式为u 220 2 sin 100 t (V ) ，D错 .只有B 选项正确.答案 :B10.利用如图13-10 所示的电流互感器能够丈量被测电路中的大电流，若互感器原、副线圈的匝数比 n1∶ n2=1∶ 100，沟通电流表 A 的示数是50 mA ，则 ()图 13-10A. 被测电路的电流有效值为0.5 AB. 被测电路的电流均匀值为0.5 AC.被测电路的电流最大值为 5 2 AD.原副线圈中的电流同时达到最大值分析 :沟通电流表示数为副线圈中电流的有效值，即 I 2=50 mA=0.05 A ，依据I1n2得，I1=5 A ，I 2n1A 、B 均错误；原线圈 (被测电路 )中电流的最大值I lm2I1 5 2A ，C项正确；原线圈中电流最大时，线圈中磁通量的变化率等于零，此时副线圈中的电流最小；原线圈中电流等于0时，磁通量的变化率最大，副线圈中电流最大.因此原、副线圈电流有相位差，故不可以同时达到最大值， D 项错误 .答案 :C二、问答与计算 (此题包含 6 小题 ,共 60分 .解答应写出必需的文字说明、方程式和重要演算步骤 ,只写出最后答案的不可以得分.有数值计算的题目 ,答案中一定明确写出数值和单位)11.(8 分 )在“练习使用示波器”实验中 ,某同学欲按要求先在荧光屏上浮出亮斑,为此 ,他进行了如下操作 : 第一将辉度调理旋钮逆时针转究竟,竖直位移和水平位移旋钮转到某地点,将衰减调理旋钮置于 1 000 挡 ,扫描范围旋钮置于“外 x 挡”然.后翻开电源开关(指示灯亮 ),过 2 min 后 ,顺时针旋转辉度调理旋钮 ,结果屏上一直无亮斑出现(示波器完满 ).那么 ,他应再调理什么旋钮才有可能在屏上出现亮斑 ?答案 :竖直位移旋钮和水平位移旋钮.12.(12 分 )沟通发电机的原理如图13-11 甲所示，闭合的矩形线圈放在匀强磁场中，绕 OO′轴匀速转动，在线圈中产生的交变电流随时间变化的图象如图乙所示，已知线圈的电阻为R=2.0 Ω，求 :图 13-11(1)经过线圈导线的任一个横截面的电流的最大值是多少？(2)矩形线圈转动的周期是多少？(3)线圈电阻上产生的电热功率是多少？(4)保持线圈匀速运动， 1 min 内外界对线圈做的功是多少？分析 :(1)由It图可知经过线圈导线的任一个横截面的电流的最大值I m=2.0 A.－3(2)矩形线圈转动的周期 T=4.0 ×10 s.(3)由有效值 I Im , 线圈电阻上产生的电热功率为P I 2 R Im2R4W . 22(4)外界对线圈做功转变成电能再转变成电热，1分钟内外界对线圈做的功W=Pt=240 J.答案 :( 1)2.0 A(2)4.0 ×10－3s (3)4 W (4)240 J13.(9 分 )有一台内阻为 1 Ω的发电机，供应一学校照明用电，如图13-12 所示 .升压变压器原、副线圈匝数比为1∶ 4，降压变压器原、副线圈匝数比为4∶ 1，输电线的总电阻为 4 Ω全.校共有 22 个班，每班有“220 V 40 W”灯 6 盏，若保证所有电灯正常发光，则图 13-12(1) 发电机的电动势为多大？ (2) 发电机的输出功率为多大？(3) 输电效率为多少？分析 :(1) 由题意知 U 4=220 VP 40 22 6A24A则 I 3nU R220由降压变压器变压关系:U3n 3, 得 U 3 U 4n 3 880VU 4n 4 n 4由降压变压器变流关系I 2 n 4 ,得 I 2n 4 I 3 6A:n 3 n 3I 3又因为 U 2=U 3 +I 2R=880 V+6 ×4 V=904 V由升压变压器变压关系:U 1n 1, 得 U 1=226 VU 2n 2由升压变压器变流关系:I1n 2 , 得 I 1=24 AI 2n 1因此 :(1) 发电机的电动势 :E=U 1+I 1r =250 V.(2) 发电机的输出功率 P 出=EI 1－ I 12r=5 424 W.(3) 输电的效率P有效 22 40 6J 100% 5280 100% 97%.P5424J 5424出答案 :(1)250 V (2)5 424 W (3)97%14.(9 分 )如图 13-13 甲所示是一种振动发电装置， 它的构造由一个半径为 r=0.1 m 的 50 匝的线 骗局在辐形永远磁铁槽上构成， 假定磁场的磁感线均沿半径方向均匀散布(如图乙 ). 线圈运动区域内磁感觉强度 B 的大小均为1T ，方向不变，线圈的总电阻为2 Ω，它的引出线接有 8 Ω5的电珠 L ，外力推进线圈的 P 端，使线圈做来去运动，便有电流经过电珠，当线圈向右的位移随时间变化的规律如图丙所示时 (x 取向右为正 ).图 13-13(1)画出经过电珠 L 的电流图象 (规定从 L →b 为正方向 );(2) 在 0.1 s～ 0.15 s 内推进线圈运动过程中的作使劲;(3)求该发电机的输出功率 (其余消耗不计 ).分析 :(1)在0 s～0.1 s内:感觉电动势E1=nBLv 1v10.10E10.2Am/s 1m/s L=2πr，I10.1R总在 0.1 s～0.15 s 内 :v2=2 m/s ， E2=nBLv 2，I2E20.4A. R总(2) 因为外力匀速推进线圈，因此有:F=F 安=nBI 2L=nBI 2· 2r,πF500.20.420.1N0.8N.(3)电流的有效值为 I ，则有 :I2 R×0.15=0.22R×0.1+0.4 2R×0.05I 2225216因此20.64 .P出I R8W W W2525答案 :(1)略(2)0. 8 N(3)0.64 W15.(12 分 ) 如图 13-14甲所示，一固定的矩形导体线圈水平搁置，线圈的两头接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀散布的磁场.已知线圈的匝数 n=100 匝，电阻r=1.0Ω，所围成矩形的面积S=0.040 m2，小灯泡的电阻 R=9.0 Ω，磁场的磁感觉强度随时间按如图乙所示的规律变化，线圈中产生的感觉电动势刹时价的表达式为e nB m S 2Tcos2TtV ,此中B m为磁感觉强度的最大值，T 为磁场变化的周期.忽视灯丝电阻随温度的变化，求:图 13-14(1) 线圈中产生感觉电动势的最大值；(2) 小灯泡耗费的电功率； (3) 在磁感觉强度变化的0 ~ T的时间内，经过小灯泡的电荷量 .4分析 :(1) 因为线圈中产生的感觉电流变化的周期与磁场变化的周期同样，因此由图象可知，线圈中产生交变电流的周期为T=3.14 ×10－2 s因此线圈中感觉电动势的最大值为E m2 nB m S8.0V.TE m(2) 依据欧姆定律，电路中电流的最大值为I m0.80ARr经过小灯泡电流的有效值为 II m / 2 0.40 2A小灯泡耗费的电功率为 P=I 2R=2.88 W.(3) 在磁感觉强度变化的0～ T/4 内，线圈中感觉电动势的均匀值E nSBt经过灯泡的均匀电流IE nS Br( Rr )tR 经过灯泡的电荷量 QI tnS B 4.0 10 3C.R r答案 :(1)8.0 V (2)2.88 W(3)4.0 ×10－3 C16.(10 分 )某村在距乡村较远的地方修筑了一座小型水电站，发电机输出功率为9 kW ，输出电压为 500 V ，输电线的总电阻为 10 Ω，同意线路消耗的功率为输出功率的 4%.求 :(1) 村民和村办小公司需要 220 V 电压时，所用升压变压器和降压变压器的原、副线圈的匝数比各为多少？ (不计变压器的消耗 )(2) 若不用变压器而由发电机直接输送，村民和村办小公司获得的电压和功率是多少？ 分析 :成立如图甲所示的远距离输电模型，要求变压器原、副线圈的匝数比，先要知道原、副 线圈两头的电压之比 .此题能够线路上消耗的功率为打破口，先求出输电线上的电流据输出功率求出 U 2，而后再求出 U 3.I 线，再根甲(1) 由线路消耗的功率P 线=I 线2R 线可得P 线90004%A 6AI 线R 线10又因为 P 输出 =U 2I 线，因此U 2P 输出 9000 I 线V 1500V6U 3=U 2－ I 线 R 线=(1 500 － 6×10) V=1 440 V 依据理想变压器规律n 1 U 1 500V 1 n 2 U 2 1500V 3n 3 U 3 1440V 72 n 4U 4220V11因此升压变压器和降压变压器原、副线圈的匝数比分别是 1∶ 3 和 72∶ 11.(2) 若不用变压器而由发电机直接输送(模型如图乙所示 )，由乙P 输出=UI 线′可得P输出9000I 线 'A 18AU500因此线路消耗的功率2线=18 2×10 W=3 240 W P 线=I 线′R 用户获得的电压U 用户=U － I 线 ′R 线=(500－ 18×10) V=320 V 用户获得的功率P 用户=P 输出－ P 线=(9 000－ 3 240) W=5 760 W.答案 :(1)1∶ 3 72∶ 11 (2)320 V5 760 W。
专题12-1 交变电流的产生和描述高效演练-2018领军高考
1．(多选)一交流电压为u ＝1002sin (100πt )V ，由此表达式可知( ) A ．用电压表测该电压其示数为50 V B ．该交流电压的周期为0.02 sC ．将该电压加在“100 V 100 W”的灯泡两端，灯泡的实际功率小于100 WD ．t ＝1400s 时，该交流电压的瞬时值为100 V 【答案】BD2．(多选)一只闭合的矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间的变化图象如图1所示，则下列说法正确的是( )图1A ．t ＝0时刻线圈平面与中性面重合B ．t ＝0.1 s 时刻，穿过线圈平面的磁通量的变化率最大C ．t ＝0.2 s 时刻，线圈中有最大感应电动势D ．若转动周期减小一半，则电动势也减一半 【答案】AB【解析】矩形线圈在匀强磁场中匀速转动，当以线圈通过中性面时为计时起点，感应电动势瞬时表达式为e ＝E m sin ωt ，由题图可知Φ＝Φm cos ωt ，当Φ最大时，e ＝ΔΦΔt ＝0即e ＝0，当Φ＝0时，ΔΦΔt 为最大即e ＝E m .所以A 、B 正确，C 错误；由E m ＝NBS ω可知，周期减半时角速度增大一倍，则电动势就增大一倍，故D 错误．3．某小型旋转电枢式发电机所产生的交流电电动势为110 V 、频率为60 Hz ，要使它产生的电动势变为220 V 、频率变为50 Hz ，需要调整线圈的转速n 、匝数N 或磁感应强度的大小B .下列调整合适的是( )A ．使n 变为原来的1.2倍，B 变为原来的2倍，N 变为原来的1.2倍 B ．使n 变为原来的56，B 变为原来的56，N 变为原来的2倍C ．使n 变为原来的56，N 变为原来的2倍，B 不变D ．使n 变为原来的56，N 变为原来的2.4倍，B 不变【答案】D.4．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法正确的是( )A ．t ＝0时刻，线圈平面与中性面垂直B ．t ＝0.01 s 时刻，Φ的变化率最大C ．t ＝0.02 s 时刻，交流电动势达到最大D ．该线圈产生的交流电动势的图象如图乙所示 【答案】B.【解析】由Φ－t 图知，t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D 两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt＝0，e ＝0，则C 项错误．5．(多选)如图4所示，理想变压器原线圈接有交流电源，当副线圈上的滑片P 处于图示位置时，灯泡L 能发光．要使灯泡变亮，可以采取的方法有( )A．向下滑动PB．增大交流电源的电压C．增大交流电源的频率D．减小电容器C的电容【答案】BC【解析】向下滑动P时，副线圈的匝数变少，由理想变压器的电压关系可知，副线圈两端的电压变小，灯泡变暗，选项A错误；增大交流电源的电压，由理想变压器的电压关系可知，副线圈两端的电压增大，灯泡变亮，选项B正确；电压不变，增大交流电源的频率，电容器的容抗减小，电路中的电流变大，灯泡变亮，选项C正确；减小电容器的电容，电容器的容抗增大，电路中的电流减小，灯泡变暗，选项D错误．6．如图5甲所示，理想变压器的原、副线圈匝数比n1∶n2＝10∶1，L1和L2是相同型号的白炽灯，L1与电容器C串联，L2与带铁芯的线圈L串联，为交流电压表．当原线圈接有如图乙所示的正弦交变电压时，两只灯泡的亮度相同，则( )图5A．与副线圈并联的电压表在t＝1×10－2 s时的示数为0B．与副线圈并联的电压表在t＝0.5×10－2 s时的示数为22 2 VC．当原线圈所接正弦交变电压的频率变为100 Hz时，灯泡L1变亮，灯泡L2变暗D．当原线圈所接交变电压的频率变为100 Hz时，灯泡L1变暗，灯泡L2变亮【答案】C7．(多选)如图6甲所示，标有“220 V 40 W”的灯泡和标有“20 μF 300 V”的电容器并联到交流电源上，为交流电压表，交流电源的输出电压如图乙所示，闭合开关．下列判断正确的是( )图6A ．t ＝T2时刻，的示数为零B ．灯泡恰好正常发光C ．电容器有可能被击穿 D.的示数保持110 2 V 不变【答案】BC 【解析】的示数应是电压的有效值220 V ，故A 、D 错；电压的有效值恰好等于灯泡的额定电压，灯泡正常发光，B 正确；电压的峰值U m ＝220 2 V≈311 V，大于电容器的耐压值，故电容器有可能被击穿，C 正确．8．如图7所示，N 匝矩形导线框以角速度ω绕对称轴OO ′匀速转动，线框面积为S ，线框电阻、电感均不计，在OO ′左侧有磁感应强度为B 的匀强磁场，外电路接有电阻R 和理想电流表，那么可以确定的是( )图7A ．从图示时刻起，线框产生的瞬时电动势为e ＝NB ωS sin ωt B ．电流表的示数I ＝2ω4RNBSC ．R 两端电压的有效值U ＝ω2NBS D ．一个周期内R 上产生的热量Q ＝πωNBS 2R【答案】B9．(多选)如图8甲所示是一种振动发电装置的示意图，一个半径r ＝0.10 m 、匝数n ＝20匝的线圈套在永久磁铁槽中，槽中磁场的磁感线均沿半径方向均匀分布(其右侧视图如图乙所示)，线圈所在位置磁感应强度B 的大小均为B ＝0.60π T ，线圈的电阻R 1＝0.50 Ω，它的引出线接有R 2＝9.50 Ω的小灯泡L ，为理想交流电流表．当线圈框架的P 端在外力作用下沿轴线做往复运动，便有电流通过灯泡．若线圈往复运动的规律如图丙所示(v 取向右为正)，则下列判断正确的是( )图8A ．电流表的示数为0.24 AB ．0.01 s 时回路中的电流最大C ．回路中交流电的频率为50 HzD ．0.015 s 时灯泡L 中电流的方向为从C →L→D 【答案】CD10．(多选)如图9所示的正方形线框abcd 边长为L ，每边电阻均为r ，在磁感应强度为B 的匀强磁场中绕cd轴以角速度ω转动，c 、d 两点与外电路相连，外电路电阻也为r ，则下列说法中正确的是( )图9A ．S 断开时，电压表读数为22B ωL 2 B ．S 断开时，电压表读数为28B ωL 2C ．S 闭合时，电流表读数为210rB ωL 2D ．S 闭合时，线框从图示位置转过π2过程中流过电流表的电荷量为BL27r【答案】BD11．如图10所示，一个半径为r 的半圆形线圈，以直径ab 为轴匀速转动，转速为n ，ab 的左侧有垂直于纸面向里(与ab 垂直)的匀强磁场，磁感应强度为B .M 和N 是两个集流环，负载电阻为R ，线圈、电流表和连接导线的电阻不计，求：图10(1)感应电动势的最大值；(2)从图示位置起转过14圈的时间内，负载电阻R 上产生的热量；(3)从图示位置起转过14圈的时间内，通过负载电阻R 的电荷量；(4)电流表的示数．【答案】(1)π2Bnr 2(2)π4B 2r 4n 8R (3)πBr 22R (4)π2r 2nB2R【解析】(1)线圈绕轴匀速转动时，在电路中产生如图所示的交变电流． 此交变电动势的最大值为E m ＝BS ω＝B ·πr 22·2πn ＝π2Bnr 2(2)在线圈从图示位置转过14圈的时间内，电动势的有效值为E ＝E m 2＝2π2Bnr22电阻R 上产生的热量为。

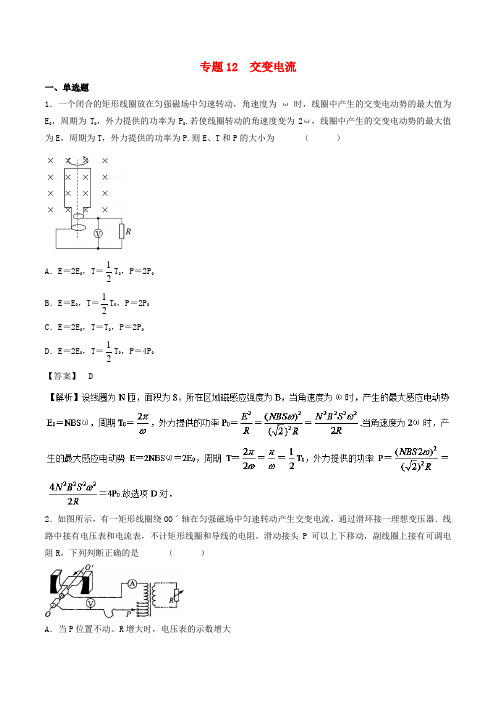

2018年高考物理1.5轮资料汇编 专题12 交变电流试题精选精练
专题12 交变电流一、单选题1．一个闭合的矩形线圈放在匀强磁场中匀速转动，角速度为ω时，线圈中产生的交变电动势的最大值为E 0，周期为T 0，外力提供的功率为P 0.若使线圈转动的角速度变为2ω，线圈中产生的交变电动势的最大值为E ，周期为T ，外力提供的功率为P.则E 、T 和P 的大小为 （ ）A ．E ＝2E 0，T ＝12T 0，P ＝2P 0 B ．E ＝E 0，T ＝12T 0，P ＝2P 0 C ．E ＝2E 0，T ＝T 0，P ＝2P 0D ．E ＝2E 0，T ＝12T 0，P ＝4P 0 【答案】 D2．如图所示，有一矩形线圈绕OO ˊ轴在匀强磁场中匀速转动产生交变电流，通过滑环接一理想变压器．线路中接有电压表和电流表，不计矩形线圈和导线的电阻。
滑动接头P 可以上下移动，副线圈上接有可调电阻R ，下列判断正确的是 （ ）A ．当P 位置不动、R 增大时，电压表的示数增大B ．当P 位置不动、R 增大时，电压表的示数减小C ．当P 位置向上移动、R 不变时，电流表的示数增大D ．当P 位置向上移动、R 不变时，电流表的示数减小【答案】 C【解析】因不计矩形线圈和导线的电阻，电压表的示数即电动势的有效值，电动势不变，电压表示数不变，故选项A 、B 错误；根据理想变压器变压规律1122U n U n =，副线圈输出电压U 2=211n U n ，因n 1减小，U 2会增大，由输出功率等于输入功率P 2=22111U P U I R==知，电流表示数I 1会增大，故选项C 正确，选项D 错误。
考点：理想变压器规律及动态分析3．为了减少远距离输电过程中的电能损失，往往采用高压输电，当高压到达用户端时再变为低压．若某变电站将电压0V u t π=的交流电降为220V 供居民小区用电，则变电所变压器 （ ）A ．原、副线圈匝数比为50∶1B ．副线圈中电流的频率是100HzC ．原线圈的导线比副线圈的要粗D ．输入原线圈的电流等于居民小区各用电器电流的总和[来【答案】 A【解析】由交流电瞬时值表达式可知，最大值为110002V ，频率为50Hz ，则有效值为11000V ，变压器原副线圈匝数比为50：1，A 正确；原副线圈中交变电流频率相同，B 错误；原副线圈功率相同，由P=IU 知副线圈电压低则电流大，则副线圈导线要粗些，C 错误；变压器输入功率等于输出功率，电流不相等，D 错误。
2018届全国卷高考物理考前复习大串讲基础知识及查漏补缺复习资料专题12 交变电流基础知识含解析
【基础知识梳理】一、正弦式交变电流的产生及变化规律 1．交变电流的产生(1)产生：在匀强磁场里，线圈绕垂直磁场方向的轴匀速转动。
(2)两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变。
②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变。
(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。
(4)交变电动势的最大值E m ＝nBS ω，与转轴位置无关，与线圈形状无关。
2．交变电流的变化规律(线圈在中性面位置开始计时)3.周期和频率(1)周期T ：交变电流完成一次周期性变化所需的时间，单位是秒(s)。
公式表达式为T ＝2πω。
(2)频率f ：交变电流在1 s 内完成周期性变化的次数，单位是赫兹(Hz)。
(3)周期和频率的关系：T ＝1f 或f ＝1T。
二、交变电流“四值”1．正弦交变电流的瞬时值、峰值、有效值和平均值： (1)瞬时值：交变电流某一时刻的值，是时间的函数。
(2)峰值：交变电流的电流或电压所能达到的最大值。
(3)有效值：①定义：让交流和直流通过相同阻值的电阻，如果它们在相同的时间内产生的热量相等，就把这一直流的数值叫作这一交流的有效值。
②有效值和峰值的关系：E ＝E m2，U ＝U m 2，I ＝I m2。
(4)平均值：交变电流图象中波形与横轴所围面积跟时间的比值。
三、理想变压器及基本关系的应用1．变压器的构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
(1)原线圈：与交流电源连接的线圈，也叫初级线圈。
(2)副线圈：与负载连接的线圈，也叫次级线圈。
2．变压器的原理：电流通过原线圈时在铁芯中激发磁场，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化。
变化的磁场在副线圈中产生感应电动势，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流。

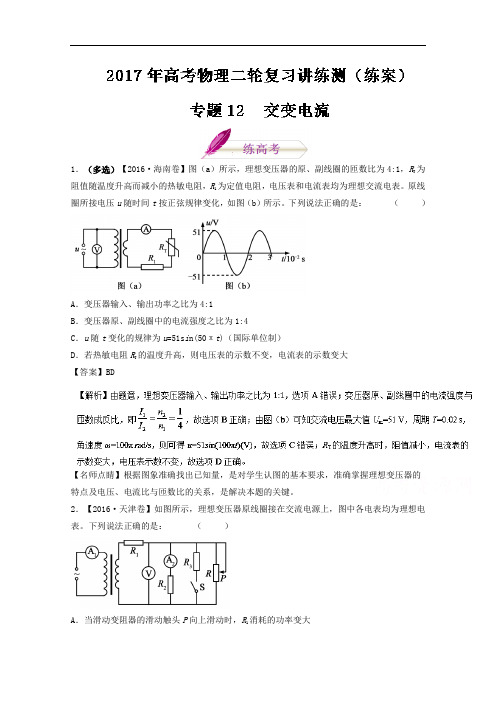

专题12 交变电流练-2018年高考物理二轮复习讲练测 含解析
1．（多选）【2016·海南卷】图（a）所示，理想变压器的原、副线圈的匝数比为4:1，R T为阻值随温度升高而减小的热敏电阻，R1为定值电阻，电压表和电流表均为理想交流电表。
原线圈所接电压u随时间t按正弦规律变化，如图（b）所示。
下列说法正确的是：（）A．变压器输入、输出功率之比为4:1B．变压器原、副线圈中的电流强度之比为1:4C．u随t变化的规律为u=51s i n(50πt)（国际单位制）D．若热敏电阻R T的温度升高，则电压表的示数不变，电流表的示数变大【答案】BD【名师点睛】根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键。
2．【2016·天津卷】如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表。
下列说法正确的是：（）A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大、A 2示数变大 【答案】B【解析】当滑动变阻器的滑动触头P 向上滑动时，R 的阻值变大，副线圈中电流变小，原线圈中电流也变小，电流表A 1示数变小；R 1消耗的功率及两端电压均变小，副线圈总电压不变，则电压表的示数变大，选项AC 错误，B 正确。
若闭合开关S ，则副线圈总电阻变小，电流变大，原线圈中电流变大，电流表A 1示数变大；R 1两端电压变大，R 2两端电压变小，电流表A 2示数变小，选项D 错误。
【名师点睛】此题考查变压器问题的动态分析；要知道变压器副线圈电压是由原线圈电压和匝数比决定的，与副线圈中负载无关；副线圈电路的动态分析基本上和直流电路的动态分析一样，先从局部变化的电阻开始分析，然后分析总电阻，再分析电流，然后再分析各局部的电压和电流。

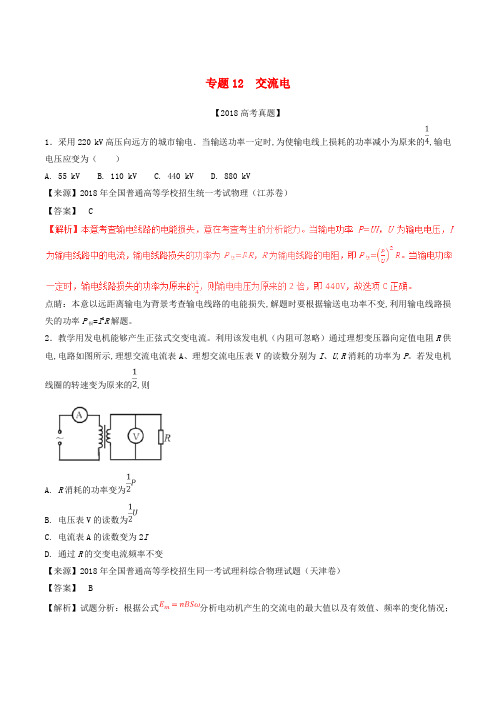

三年高考2016_2018高考物理试题分项版解析专题12交流电含解析_2268
专题12 交流电【2018高考真题】1．采用220 kV高压向远方的城市输电．当输送功率一定时,为使输电线上损耗的功率减小为原来的,输电电压应变为（）A. 55 kVB. 110 kVC. 440 kVD. 880 kV【来源】2018年全国普通高等学校招生统一考试物理（江苏卷）【答案】 C点睛：本意以远距离输电为背景考查输电线路的电能损失,解题时要根据输送电功率不变,利用输电线路损失的功率P损=I2R解题。
2．教学用发电机能够产生正弦式交变电流。
利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电,电路如图所示,理想交流电流表A、理想交流电压表V的读数分别为I、U,R消耗的功率为P。
若发电机线圈的转速变为原来的,则A. R消耗的功率变为B. 电压表V的读数为C. 电流表A的读数变为2ID. 通过R的交变电流频率不变【来源】2018年全国普通高等学校招生同一考试理科综合物理试题（天津卷）【答案】 B【解析】试题分析：根据公式分析电动机产生的交流电的最大值以及有效值、频率的变化情况；根据判断原副线圈中电流电压的变化情况,根据副线圈中功率的变化判断原线圈中功率的变化；变为原来的,C错误；转速减小为原来的,则频率变为原来的,D错误．【点睛】本题考查了交流电最大值,有效值,频率,变压器等；需要知道交流电路中电表的示数为有效值,在理想变压器中,恒有,副线圈消耗的功率决定了原线圈的输入功率．3．一电阻接到方波交流电源上,在一个周期内产生的热量为Q方；若该电阻接到正弦交变电源上,在一个周期内产生的热量为Q正。
该电阻上电压的峰值为u0,周期为T,如图所示。
则Q方: Q正等于A. B. C. 1:2 D. 2:1【来源】2018年全国普通高等学校招生统一考试物理（全国III卷）【答案】 D【解析】试题分析本题考查交变电流的图线、正弦交变电流的有效值、焦耳定律及其相关的知识点。
解析根据题述,正弦交变电流的电压有效值为,而方波交流电的有效值为u0,根据焦耳定律和欧姆定律,Q=I2RT=T,可知在一个周期T内产生的热量与电压有效值的二次方成正比,QQ正= u02∶（）2=2∶1,选项D正确。
高考物理二轮必会题型：2018-2019交变电流的产生和描述》(含答案)
第十章交变电流传感器第1讲交变电流的产生和描述1．风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是( )．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C2．如图1所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsin ωt的图是( )．图1解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A3．矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为E m.设t＝0时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为( ) A．e＝2E m sin 2ωt B．e＝4E m sin 2ωtC．e＝E m sin 2ωt D．e＝4E m cos 2ωt解析 E m＝nBSω所以当S和ω都增大一倍时，电动势的最大值增大到原来的4倍，再考虑到，相位与ω的关系所以选项D正确．答案 D4．一小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势随时间的变化关系如图2所示．矩形线圈与阻值为10 Ω的电阻构成闭合电路，若不计线圈电阻，下列说法中正确的是( )．图2A ．t 1时刻通过线圈的磁通量为零B ．t 2时刻感应电流方向发生变化C ．t 3时刻通过线圈的磁通量变化率的绝对值最大D ．交变电流的有效值为 2 A解析 在t 1时刻电动势为零，通过线圈的磁通量最大，A 错误；t 2时刻感应电动势最大，线圈与中性面垂直，电流方向不变，B 错误；电动势与磁通量的变化率成正比；t 3时刻电动势为零，因而通过线圈的磁通量变化率也为零，C 错误；电动势的有效值是10 2 V ，由全电路欧姆定律可得电流的有效值是 2 A ，D 正确． 答案 D5．如图3所示，在匀强磁场中有一个矩形单匝线圈abcd ，ab 边与磁场垂直，MN 边始终与金属滑环K 相连，PQ边始终与金属滑环L 相连．金属滑环L 、电流表A 、定值电阻R 、金属滑环K 通过导线串联．使矩形线圈以恒定角速度绕过bc 、ad 中点的轴旋转．下列说法中不正确的是 ( )．图3A ．线圈转动的角速度越大，电流表A 的示数越大B ．线圈平面与磁场平行时，流经定值电阻R 的电流最大C ．线圈平面与磁场垂直时，流经定值电阻R 的电流最大D ．电流表A 的示数随时间按余弦规律变化解析 令矩形单匝线圈abcd 的电阻为r ，根据法拉第电磁感应定律和交变电流的有效值定义得，交变电流的最大值为I m ＝BS ωR ＋r ，电流表显示的是有效值I ＝BS ω2＋，所以，线圈转动的角速度越大，电流表A 的示数越大，A 对，D 错；线圈平面与磁场平行时，此时产生的感应电动势最大，故流经定值电阻R 的电流最大，B 对，C 错． 答案 CD6．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图5所示．此线圈与一个R ＝10 Ω的电阻构成闭合电路，不计电路的其他电阻．下列说法中正确的是( )． A ．交变电流的周期为0.125 s B ．交变电流的频率为8 Hz C ．交变电流的有效值为 2 A D ．交变电流的最大值为4 A解析 由et 图象可知，交变电流的周期为0.25 s ，故频率为4 Hz ，选项A 、B 错误．根据欧姆定律可知交变电流的最大值为2 A ，故有效值为 2 A ，选项C 正确，D 错误． 答案 C7．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图4甲所示，则下列说法中正确的是( )图4A ．t ＝0时刻线圈平面与中性面垂直B ．t ＝0.01 s 时刻Φ的变化率达到最大C ．0.02 s 时刻感应电动势达到最大D ．该线圈相应的感应电动势图象如图乙所示解析 由Φ－t 图知，在t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D 两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt 最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt ＝0，e ＝0，则C 项错． 答案 B8．电阻R 1、R 2和交流电源按照图甲所示方式连接，R 1＝10 Ω，R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示，则( )图5A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，故选项C 错误；由U 2m ＝I 2m R 2＝12 2 V ，选项D 错误；因串联电路电流处处相同，则I 1m ＝0.6 2 A ，电流的有效值I 1＝I 1m 2＝0.6 A ，故A 项错误；由U 1＝I 1R 1＝6 V ，故选项B 正确． 答案 B9．一台发电机的结构示意图如图6所示，其中N 、S 是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M 是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M 中心的固定转轴匀速转动．磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场．若从图示位置开始计时电动势为正值，下列图象中能正确反映线圈中感应电动势e 随时间t 变化规律的是( )．图6解析 由于发电机内部相对两磁极为表面呈半圆柱面形状，磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场，所以距转轴距离相等的各点磁感应强度大小相等，根据法拉第电磁感应定律可知回路中产生大小恒定的感应电动势，故选项A 、B 错误；当线圈转到竖直位置时，回路中感应电动势方向相反，所以选项C 错误、D 正确． 答案 D9．如图7所示，电阻为r 的矩形线圈在匀强磁场中绕垂直于磁场的轴以某一角速度ω匀速转动．t ＝0时，线圈平面与磁场垂直，各电表均为理想交流电表，则( )图7A ．t ＝0时，线圈中的感应电动势最大B ．1 s 内电路中的电流方向改变了ω2π次C ．滑片P 向下滑动时，电压表的读数不变D ．线圈匀速运动的角速度ω变大时，电流表的读数也变大解析 由题意可知：线圈在t ＝0时处于中性面位置，感应电动势最小为0，A 错；1 s 内线圈转过ω2π圈，每一圈电流方向改变两次，所以电流方向改变次数为ωπ，B 错；电压表测量的是路端电压，P 向下滑时，外电阻R 阻值增加，电压表示数增大，C 错；线圈转动速度ω增大时，由E ＝22BS ω得，感应电动势有效值增加，电流有效值也增加，即电流表示数增加，D 对． 答案 D11．一只电饭煲和一台洗衣机并联接在输出电压u ＝311sin 314t V 的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A ，通过洗衣机电动机的电流是0.50 A ，则下列说法中正确的是( )．A ．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB ．电饭煲消耗的电功率为1 555 W ，洗衣机电动机消耗的电功率为155.5 WC ．1 min 内电饭煲消耗的电能为6.6×104J ，洗衣机电动机消耗的电能为6.6×103J D ．电饭煲发热功率是洗衣机电动机发热功率的10倍解析 电饭煲可看做纯电阻用电器，其电阻为R ＝U I ＝2205.0Ω＝44 Ω，洗衣机是非纯电阻用电器，电动机线圈的电阻R≠2200.5 Ω＝440 Ω，A 错误；电饭煲消耗的电功率为P ＝UI ＝220×5.0 W＝1 100 W ，洗衣机电动机消耗的电功率为P′＝UI′＝220×0.5 W＝110 W ，B 错；1 min 内电饭煲消耗的电能为W ＝Pt ＝1 100×1×60 J ＝6.6×104J ，洗衣机电动机消耗的电能为W′＝P′t＝110×1×60 J＝6.6×103J ，C 正确；洗衣机是非纯电阻用电器，其电动机发热功率无法计算，D 错误． 答案 C12．图1是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图2是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)图8(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图3所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计)解析：(1)矩形线圈abcd 转动过程中，只有ab 和cd 切割磁感线，设ab 和cd 的转动速度为v ，则 v ＝ω·L 22①在t 时刻，导线ab 和cd 因切割磁感线而产生的感应电动势均为 E 1＝BL 1v y ②由图可知v y ＝vsin ωt ③ 则整个线圈的感应电动势为 e 1＝2E 1＝BL 1L 2ωsin ωt ④(2)当线圈由图3位置开始运动时，在t 时刻整个线圈的感应电动势为 e 2＝BL 1L 2ωsin(ωt ＋φ0)⑤ (3)由闭合电路欧姆定律可知 I ＝ER ＋r⑥E ＝E m2＝BL 1L 2ω2⑦ 则线圈转动一周在R 上产生的焦耳热为 Q R ＝I 2RT ⑧ 其中T ＝2πω⑨于是Q R ＝πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2⑩答案：(1)e 1＝2E 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0)(3)πR ω⎝ ⎛⎭⎪⎫BL 1L 2R ＋r 2。
【高三物理试题精选】2018届高考物理交变电流重点突破总复习测试题及答案
2018届高考物理交变电流重点突破总复习测试题及答案
后限时练(十三) 交变电流
时间45分钟班级________ 姓名________
1．(2018 北京西城区)某正弦式交流电的电流i随时间t变化的图象如图所示．由图可知( )
A．电流的最大值为10 A
B．电流的有效值为10 A
C．该交流电的周期为003 s
D．该交流电的频率为002 Hz
解析本题考查用图象描述交流电的相关知识．由图知此交流电的最大值为102 A，则有效值为I＝1022 A＝10 A，B项对；周期为002 s，则频率为f＝1T＝50 Hz
答案B
2．(2018 北京西城区)如图所示，理想变压器的输出端有三组次级线圈，分别接有电阻元R、电感元L和电容元C若用IR、IL、IC 分别表示通过R、L和C的电流，则下列说法中正确的是( ) A．若M、N接正弦式交流电，则IR≠0、IL≠0、IC＝0
B．若M、N接正弦式交流电，则IR≠0、IL≠0、IC≠0
C．若M、N接恒定电流，则IR≠0、IL≠0、IC≠0
D．若M、N接恒定电流，则IR≠0、IL＝0、IC≠0
解析本题考查变压器的工作原理，自感线圈和电容器等元的特点．若初级线圈两端M、N接正弦式交流电，三组次级线圈中都有感应电动势产生，三个线圈中都会有电流，只不过自感线圈中还会产生感应电动势，电容器不断进行充放电，也会有电流产生．答案B
3．(2018 东北名校联考)如图所示，理想变压器的原、副线圈匝数比为，原线圈两端的交变电压为u＝202sin100πt V，氖泡在两端电压达到100 V时开始发光，下列说法中正确的是( )。
【高三物理试题精选】2018高考物理二轮交变电流复习题(含2018高考题)
2018高考物理二轮交变电流复习题（含2018高考题）
精品题库试题
物理
1( I1RL
由题意可知I1 2R= U1- I1RL
I1 = U1
I1= =
令 =k,则有I1=
由于k 1,则2R+RL +kRL
I1 I2,因PR1= R,PR3= R
故PR1 PR3,因UR2=I1R,UR4=I2R
故UR2 UR4,选项A、C错误,选项D正确;
同理I4= I1= I1= ,知I4 I1
故L1灯亮度比L2灯亮度大,选项B错误。
解法二由题意可知为模拟远距离输电,先采用升压变压器,将输入电压升高,这是为了减小输电线路中的电流I1,其目的是为了减小输电线路中的电能损失和电压降落,使用户得到更多的电能,因此,I1 I2,L1的亮度大,选项A、B、C错误,选项D正确。
6( r,C错。
输电线路上损失的电功率为ΔP= r=I1U-I1U1,D错。
7(2s，所以交流电的频率为50Hz，交流电的有效值为22s时刻，穿过线圈的磁通量最大
D．在05×10-2s时刻，穿过线圈的磁通量变化率最大
[ 答案] 31６．ＣＤ
[解析] 31电压表的示数即为正弦式交流电路端电压的有效值54V，A项错；发电机的输出功率即为灯泡消耗的功率324W，Ｂ项错；在l 0×10-2s时刻，线圈中感应电动势为０，此时线圈位于中性面位置，穿过线圈的磁通量最大，Ｃ项正确；在05×10-2s时刻，线圈。
高考物理二轮复习专题交变电流测含解析.doc
交变电流【满分：110分时间：90分钟】一、选择题（本大题共12小题，每小题5分，共60分。
在每小题给出的四个选项中， 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，有选错的得0分。
）1．在如图所示的电路中，理想变压器的匝数比为2:1，四个标有“6 V、6 W”的完全相同的灯泡L1、L2、L3、L4，按如图方式接入电路，其中L1恰能正常发光；忽略灯泡电阻随电压的变化，电路中的电表均为理想交流电表，下列选项中正确的是( )错误！未指定书签。
A．L2、L3、L4均能正常发光B．电流表的示数为0.5 AC．m、n两点间所加的电压为14 VD．整个电路消耗的总功率为18 W【答案】 C错误！未指定书签。
考点：变压器【名师点睛】对于变压器问题；首先知道电压和电流与匝数的关系；变压器的输入功率等于输出功率；一般是先从初级电压开始计算次级电压，然后从次级电流和功率讨论初级功率．4．在匀强磁场中一矩形金属框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )错误！未指定书签。
A．t＝0.01 s时线框平面与中性面重合B．t＝0.005 s时线框的磁通量变化率为零C．线框产生的交变电动势有效值为311 VD．线框产生的交变电动势频率为100 Hz【答案】 A【解析】【详解】由图乙可知，当0.01s时，感应电动势为零，则此时穿过线框回路的磁通量最大，处于中性面，故A正确；由图乙可知，当0.005s时，感应电动势最大，则此时穿过线框回路的磁通量变化率最大，故B错误；线框产生的产变电动势的有效值：错误！未指定书签。
，故C 错误；由图可知，交流电的周期为0.02s ，则频率为：，故D 错误。
所以A 正确，BCD 错误。
5．如图甲是远距离输电线路示意图，图乙是用户端电压随时间变化的图象，则( )错误！未指定书签。
A ．发电机产生的交流电的频率是100 HzB ．降压变压器输出的电压有效值是340 VC ．输电线的电流仅由输送功率决定D ．仅增加升压变压器的副线圈匝数，其他条件不变，输电线上损失的功率减小【答案】 D错误！未指定书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018年高考物理二轮复习讲练测（测案）【满分：110分时间：90分钟】一、选择题（本大题共12小题，每小题5分，共60分。
在每小题给出的四个选项中，1~8题只有一项符合题目要求；9~12题有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，有选错的得0分。
）1．如图所示，两个线圈套在同一个铁芯上，线圈的绕向如图甲所示，左线圈连着正方形线框abcd，线框所在区域存在变化的磁场，取垂直纸面向里为正，磁感应强度随时间变化如图乙所示，不计线框以外的感生电场，右侧线圈连接一定值电阻R，下列说法中正确的是（）A. t1时刻ab边中电流方向由a→b，e点电势高于f点B. 设t1、t3时刻ab边中电流大小分别为i1、i3，则有i1＜i3，e点与f点电势相等C. t2～t4时间内通过ab边电量为0，定值电阻R中无电流D. t5时刻ab边中电流方向由a→b，f点电势高于e点【答案】BD、时刻磁场方向垂直纸面向外,磁场变小,磁通量减小,根据楞次定律得感应电流逆时针,ab边中电流方向,磁感应强度的变化率增大,感应电流大小变大,穿过原副线圈的磁通量增大,根据楞次定律,副线圈中感应电动势上正下负,因此e点电势高于f点,故D错误; 所以B选项是正确的综上所述本题的答案是：B2．某用电器两端所允许加的最大直流电压是250V，它在交流电路中使用时，交流电压可以是A. 250VB. 220VC. 352VD. 177V【答案】D【解析】既然此电器最大只能承担250V的直流电压，那么就要求交流电路的电压最大值是250V，那么这个交流电路的电压有效值就是U=≈177V, 故选D.3．如图所示，一理想变压器原线圈匝数n1=1000匝，副线圈匝数n2=200匝，原线圈所接交流电源的电动势瞬时值表达式e=311sin100πtV，副线圈所接电阻R=88Ω，电流表、电压表对电路影响可忽略不计。
则A. A1的示数约为0.10AB. V1的示数约为311 VC. V2的示数约为62.2VD. A2的示数约为0.75A【答案】A4．如图，理想变压器的原、副线圈电路中接有四只规格相同的灯泡，原线圈电路接在电压恒为U0的交变电源上。
当S断开时，L1、L2、L3三只灯泡均正常发光；若闭合S，已知灯泡都不会损坏，且灯丝电阻不随温度变化，则A. 灯泡L1变亮B. 灯泡L2变亮C. 灯泡L3亮度不变D. 灯泡L4正常发光【答案】A5．如图理想变压器原、副线圈的匝数比为50:1，副线圈上电压的瞬时值（V），副线圈皆有一功率固定的电热器和一功率可调的电热水器，两者相当于一个固定电阻R1和一个可变电阻R2，R2的阻值只能在11Ω~110Ω范围内变化。
开关S1闭合而S2断开时，电流表示数是0.1A.下列说法正确的是（）A. 通过原线圈的交流电频率为100HzB. 原线圈两端电压的最大值是11kVC. 开关S1闭合时，电热器消耗的功率为D. 开关S2闭合时，电热水器消耗的最大功率为【答案】D【解析】交流电的频率，选项A错误；原线圈两端电压的最大值是，选项B错误；开关S1闭合时，次级电流有效值：，则电热器消耗的功率为，选项C错误；开关S2闭合时，电热水器消耗的最大功率为，选项D正确；故选D.6．一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0Ω，现外接一只电阻为105.0Ω的灯泡，如图乙所示，则（）A. 电路中的电流方向每秒钟改变50次B. 电压表V 的示数为220 VC. 灯泡实际消耗的功率为440WD. 发电机线圈内阻每秒钟产生的焦耳热为20J 【答案】D7．如图所示，在一圆环（图甲）里加一变化的磁场，使线圈的磁通量变化如图乙所示，不计线圈的电阻，将线圈两端接在图丙中理想变压器的原线圈两端，滑动变阻器的滑片放在变阻器的中点，电压表的示数为1OV ，则下列说法正确的是A. 圆环的输出电压的有效值50V πB. 变压器原副线圈匝数比为5:1C. 滑动变阻器的滑片向上滑动时电流表的示数变大D. 滑动变阻器的滑片向上滑动时电压表的示数变大 【答案】B【解析】线圈产生感应电动势的最大值为220.4m ME BS V T ππωφ====，因此输出电压的有效值为50V ，A 错误；由于电压表示数为10V ，因此原副线圈匝数比为5:1；B 正确；变压器输出电压不变，滑动变阻器的滑片向上滑动时电压表的示数不变，电阻变大，电流表的示数变小，CD 错误。
故选：B 。
8．一课外兴趣小组利用如图所示装置探究变压器原理，将面积S=0.2m2、绕有N=20匝线圈且电阻忽略不计的矩形闭合导线框置于磁感应强度大小B=T的水平匀强磁场中，绕垂直于磁场的轴以角速度ω=20rad/s匀速转动，并与理想变压器原线圈相连，副线圈线接入一只“2.5V，2W”灯泡，且灯泡正常发光，下列说法正确的是A. 图示位置通过线框磁通量为最大B. 从图示位置开始转动，感应电动势的表达式为e=8sin20t（V）C. 电压表示数为VD. 变压器原、副线圈匝数之比为16︰5【答案】D9．如图甲所示的电路中，理想变压器原、副线圈匝数比为5：1，原线圈接入图乙所示的电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小．下列说法中正确的是（）A. 图乙中电压的有效值为B. 电压表的示数为44VC. R处出现火警时电流表示数增大D. R处出现火警时电阻R0消耗的电功率增大【答案】ACD考点：变压器的构造和原理；电功、电功率【名师点睛】根据电流的热效应，求解交变电流的有效值是常见题型，要熟练掌握．根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键。
10．如图所示，矩形线圈abcd与理想变压器原线圈组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动，磁场只分布在bc边的左侧，磁感应强度大小为B，线圈转动的角速度为ω，匝数为N，线圈电阻不计．下列说法正确的是A. 将原线圈抽头P向上滑动时，灯泡变暗B. 电容器的电容C变大时，灯泡变暗C. 线圈处于图示位置时，电压表读数为0D. 若线圈转动的角速度变为2ω，则电压表读数变为原来2倍【答案】AD11．某小型水电站的电能输送示意图如下。
发电机的输出电压为220V ，输电线总电阻为r ，升压变压器原副线圈匝数分别为n 1、n 2。
降压变压器原副线匝数分别为n 3、n 4（变压器均为理想变压器）。
要使额定电压为220V 的用电器正常工作，则（ ）A.3214n n n n < B.3214n n n n > C. 升压变压器的输出电压等于降压变压器的输入电压 D. 升压变压器的输出功率大于降压变压器的输入功率 【答案】AD【解析】试题分析：由变压器的电压比匝数之比22211200n U U n U ==， 33344220n U U n U ==，又因为线路电压损失，考点：远距离输电；变压器【名师点睛】理想变压器的输入功率与输出功率相等，且没有漏磁现象．远距离输电，由于导线通电发热导致能量损失，所以通过提高输送电压，从而实现降低电损。
12．某电池充电器的工作原理可以简化为理想变压器，如果正常工作时输入电压为220 V ，输出电压为4.2 V ，输出电流为0.65 A ，则( ) A. 原线圈输入电流约为0.20 A B. 原线圈输入电流约为0.01 A C. 原、副线圈的匝数比约为52∶1 D. 原、副线圈的匝数比约为1∶52 【答案】BC【解析】理想变压器输入功率等于输出功率： 1122U I U I =，代入数据可得： 10.01I A =，故A 错误，B 正确；根据理想变压器变压比：112222052= 4.21n U n U =≈，故C 正确，D 错误。
所以BC 正确，AD 错误。
二、非选择题（本大题共4小题，第13、14题每题10分；第15、16题每题15分；共50分）13．（10分） 如图所示，某小型发电站的发电机输出交流电压为500 V ，输出电功率为50 kW ，如果用电阻为3 Ω的输电线向远处用户送电，这时用户获得的电压和电功率是多少？假如，要求输电线上损失的电功率是输送功率的0.6%，则发电站要安装一个升压变压器，到达用户前再用降压变压器变为220 V 供用户使用，不考虑变压器的能量损失，这两个变压器原、副线圈的匝数比各是多少？【答案】200 V ；2×104 W ； 1∶10； 497∶22【解析】用500 V 电压送电时示意图如图所示，则输电线上的电流5005010100500P I A A U ⨯=== ，用户获得电压U 1＝U 0－I 0R ＝(500－100×3) V ＝200 V点睛：解决本题的关键知道升压变压器的输出电压、损失电压和降压变压器的输入电压的关系，以及知道输出功率和输出电流和输出电压的关系.14．（10分）某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角均为49π，磁场均沿半径方向．匝数为N的矩形线圈abcd的边长ab＝cd＝l、bc＝ad＝2l.线圈以角速度ω绕中心轴匀速转动，bc和ad边同时进入磁场．在磁场中，两条边所经过处的磁感应强度大小均为B、方向始终与两边的运动方向垂直．线圈的总电阻为r，外接电阻为R.求：(1)线圈切割磁感线时，感应电动势的大小E m；(2)线圈切割磁感线时，bc边所受安培力的大小F；(3)外接电阻上电流的有效值I.【答案】(1)2NBl2ω(2)2234N B lr Rω+(3)()243NBlr Rω+点睛：本题研究交变电流的产生，实质上是电磁感应知识的具体应用，是右手定则、法拉第电磁感应定律、安培力等知识的综合应用．15．（15分）如图（甲）所示，把一个固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的磁场。
已知线圈的匝数n =100匝，线圈的总电阻r=1.0Ω，线圈所围成矩形的面积S=0.040m 2，小灯泡的电阻R=9.0Ω，磁场的磁感应强度B 随时间t 的变化规律如图（乙）所示。
已知线圈中产生的感应电动势瞬时值的表达式为22cos m e nB St T T ππ=，其中m B 为磁感应强度的最大值，T 为磁场变化的周期。
不计灯丝电阻随温度的变化，求：（1）线圈中产生感应电动势的最大值；（2）小灯泡消耗的电功率；（3）在磁感强度变化的0-4T 的时间内，通过小灯泡的电荷量。
【答案】(1)8.0 V (2)2.88 W (3)4.0×10-3C答：（1）线圈中产生感应电动势的最大值为8V ；（2）小灯泡消耗的电功率为2.88W ；（3）在磁感应强度变化的0～时间内，通过小灯泡的电荷量为4.0×10﹣3C ． 【点评】求解交变电流的电功率时要用有效值．在电磁感应中通过导体截面的电量经验公式是Q=n，可以在推导的基础上记住．16．（15分）图所示为一个小型旋转电枢式交流发电机的原理图，其矩形线圈的长度0.25m ab =，宽度0.20m bc =，共有100n =匝，总电阻 1.0r =Ω，可绕与磁场方向垂直的对称轴OO '转动．线圈处于磁感应强度0.40T B =的匀强磁场中，与线圈两端相连的金属滑环上接一个“3.0V ， 1.8V ”的灯泡，当线圈以角速度ω匀速转动时，小灯泡消耗的功率恰好为1.8W ．（不计转动轴与电刷的摩擦）（1）推导发电机线圈产生感应电动势的最大值的表达式m E nBS ω=（其中S 表示线圈的面积）．（2）求线圈转动的角速度ω．（3）线圈以上述角速度转动100周过程中发电机产生的电能．【答案】（1）m E nBS ω=（2）2.5rad/s （3）25.010J Q =⨯。
