电（线）缆工作电流计算公式，收藏备用！
电缆规格、电流标准、计算公式
Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cosφ：功率因数Pj=Kx*PeSj=Pj/cosφ单相供电时，Ij=Sj/Ue三相供电时，Ij=Sj/√3Ue如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cosφ取0.8，则Pe=13KWPj=13*1=13KWIj=1300/（0.8*220）=7.39AI=P/(U*1.732*0.8) S=I/5 I=电流 P=功率 U=电压 S=电线截面积0.6/kV交联聚乙烯绝缘电力电缆规格型号及载流量（含普通型，阻燃型，耐火型，无卤低烟阻燃型）1．产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。
本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。
2．产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。
耐火型电缆的耐火性能应符合GB/119216.21-2003。
无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/T18380.3-2001标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GB/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。
电力电缆常用计算公式
电力电缆常用计算公式
1.电流计算公式
电力电缆承载的电流是电缆设计和选择的重要参数之一、以下是常用
的电流计算公式：
I=P/(U*η)
其中，I表示电流（安培），P表示功率（瓦特），U表示电压（伏特），η表示功率因数。
例如，假设有一个电缆承载6000瓦特功率的负载，电压为220伏特，功率因数为0.9，根据上述公式可以计算出电流为：
I=6000/(220*0.9)=30.30安培。
2.功率计算公式
电力电缆的功率计算常用于判断电缆是否能够满足负载需求。
以下是
常用的功率计算公式：
P=U*I*η
其中，P表示功率（瓦特），U表示电压（伏特），I表示电流（安培），η表示功率因数。
例如，当电压为220伏特，电流为30.30安培，功率因数为0.9时，
根据上述公式可以计算出功率为：
P=220*30.30*0.9=5955.60瓦特。
3.电阻计算公式
电力电缆的电阻是一项重要的参数，用于评估电缆传输的效率和稳定性。
R=ρ*(L/A)
其中，R表示电阻（欧姆），ρ表示电阻率（欧姆米），L表示电缆长度（米），A表示电缆截面积（平方米）。
例如，假设一段电缆的电阻率为0.02欧姆米，长度为100米，截面积为4平方毫米，则根据上述公式可以计算出电阻为：
R=0.02*(100/0.004)=500欧姆。
除了上述公式，还有一些其他常用的电力电缆计算公式，如电缆损耗计算公式、电缆温升计算公式等，根据实际情况选择合适的计算公式进行计算，以确保电力电缆的安全和正常运行。
电缆电线的承载电流计算
电缆及电线的电流计算公式1'电线的载流量是这样计算的：对于1.5、25、4、6、10mm2勺导线可将其截面积数乘以5倍。
对于16、25mm2勺导线可将其截面积数乘以4倍。
对于35、50mm的导线可将其截面积数乘以3倍。
对于70、95mm2勺导线可将其截面积数乘以2.5倍。
对于120、150、185mm2勺导线可将其截面积数乘以2倍。
看你勺开尖是多少安勺用上面勺工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四5八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)勺载流量(安全电流) 不是直接指出，而是“截面乘上一定勺倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面勺增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2. 5mrh及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2. 5mrn导线，载流量为2. 5X9二22. 5(A)。
从4mrh及以上导线的载流量和截面数的倍数尖系是顺着线号往上排，倍数逐次减I，即4X& 6X7、10X6、16X5、25X4。
“三十五乘三点五，双双成组减点五”，说的是35mr”i的导线载流量为截面数的3. 5倍，即35X3. 5= 122. 5(A)。
从50mrii及以上的导线，其载流量与截面数之间的倍数尖系变为两个两个线号成一组，倍数依次减0. 5。
即50、70mm导线的载流量为截面数的3 倍；95、120mm导线载流量是其截面积数的2. 5倍，依次类推。
“条件有变加折算，高温九折铜升级'’。
上述口诀是铝芯绝缘线、明敷在环境温度25C的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25C的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
电缆及电线的电流计算公式
For personal use only in study and research; not forcommercial use电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
电缆计算电流公式
电缆计算电流公式电缆的电流计算公式是根据欧姆定律、安培定律和功率公式推导出的。
在电力工程和电气工程中，常常需要计算电缆所能承受的最大电流，以确保电缆能够正常工作而不发生过热等问题。
下面将详细介绍电缆计算电流的公式及其相关原理。
欧姆定律是电学中经典的定律之一，它描述了电流、电压和电阻之间的关系，即U=IR，其中U表示电压，I表示电流，R表示电阻。
在电缆中，电阻主要由电缆的导体材料和长度决定，通常给定了电缆的电阻值。
安培定律是描述电流的流动规律，它规定了在封闭回路中，电流的总和等于从回路中出去的电流之和。
在电缆中，电流是由电源提供的，返回电源经过负载回到电源。
功率公式用于计算单位时间内电能的转化速率，是电流、电压和功率之间的关系，即P=UI，其中P表示功率。
在电缆中，功率可以通过电流和电压计算得到。
电缆的电流计算公式如下：I=P/V其中，I表示电流，P表示功率，V表示电压。
需要注意的是，实际情况中电缆的电流可能会受到多种因素的影响，包括温度、导体材料、截面积、导体的密度以及电缆的散热等。
因此，在实际应用中，常常需要考虑这些因素，并选取合适的安全系数来计算电缆的电流。
一般来说，电缆的额定电流是指电缆在特定工作条件下能够持续传输的最大电流。
额定电流是在一定条件下进行试验得到的，可根据具体情况查阅相关标准。
在电缆设计中，还需要考虑电缆的截面积，截面积越大，电流负载能力越大。
电缆的截面积会影响电流的分布以及电缆的散热情况。
因此，截面积的选择也是电缆设计中需要考虑的重要因素之一此外，还可以使用电缆电流容量表来参考电缆的额定电流，以确保电缆能够正常工作。
电缆电流容量表是根据电缆的型号、规格、材料等参数进行计算，并给出了不同条件下电缆的额定电流。
总结一下，电缆的电流可以使用欧姆定律、安培定律和功率公式计算得到。
需要考虑电缆的额定电流、截面积以及工作条件等因素。
在实际应用中，可以查阅电缆电流容量表来参考电缆的额定电流。
电线电缆常用计算公式
电线电缆常用计算公式在电力工程和电气领域中，电线电缆是不可或缺的重要组成部分。
为了正确地设计和安装电线电缆系统，我们需要掌握一些常用的计算公式。
本文将介绍几个常用的电线电缆计算公式，包括计算额定电流、线电阻、电缆电容等。
1. 计算额定电流额定电流是指电线电缆可以连续承载的最大电流值。
计算额定电流的公式如下：I = P / (V * cosφ)其中，I为额定电流（单位：安培A），P为功率（单位：瓦特W），V为工作电压（单位：伏特V），cosφ为功率因数。
举个例子，假设某电线电缆的功率为500W，工作电压为220V，功率因数为0.9，则通过该电线电缆的额定电流可以用以下公式计算：I = 500 / (220 * 0.9) = 2.56 A因此，该电线电缆的额定电流为2.56安培。
2. 计算线电阻线电阻是指电线电缆内部导体的电阻。
计算线电阻的公式如下：R = ρ * (L / A)其中，R为线电阻（单位：欧姆Ω），ρ为电阻率（单位：欧姆·米Ω·m），L为电线电缆长度（单位：米m），A为导体截面积（单位：平方米m^2）。
例如，假设某电线电缆的电阻率为0.0175Ω·m，长度为100米，导体截面积为2.5mm^2，则该电线电缆的线电阻可以用以下公式计算：R = 0.0175 * (100 / (2.5 * 10^-6)) =7 Ω因此，该电线电缆的线电阻为7欧姆。
3. 计算电缆电容电缆电容是指电缆两个导体之间的电容。
计算电缆电容的公式如下：C = (2πε * L) / ln(D/d)其中，C为电缆电容（单位：法拉F），ε为介电常数（单位：法拉/米F/m），L为电缆长度（单位：米m），D为导体外径（单位：米m），d为导体间距（单位：米m）。
例如，假设某电缆的介电常数为8.85 * 10^-12F/m，长度为50米，导体外径为0.01米，导体间距为0.005米，则该电缆的电缆电容可以用以下公式计算：C = (2π * 8.85 * 10^-12 * 50) /ln(0.01 / 0.005) = 3.54 * 10^-9 F因此，该电缆的电缆电容为3.54纳法拉。

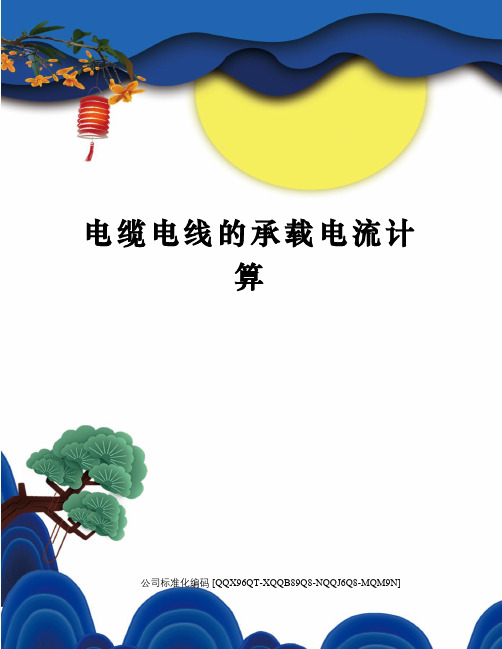

电缆电线的承载电流计算
电缆电线的承载电流计算公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于、、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
??对于35、50mm2的导线可将其截面积数乘以3倍。
?对于70、95mm2?的导线可将其截面积数乘以倍。
??对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
? 2、二点五下乘以九，往上减一顺号走。
???三十五乘三点五，双双成组减点五。
??条件有变加折算，高温九折铜升级。
??穿管根数二三四，八七六折满载流。
?说明：??(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5?3可以看出：倍数随截面的增大而减小。
??“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
?“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
??“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
电缆规格、电流标准、计算公式
Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx:同时系数cos 4：功率因数Pj=Kx*PeSj=Pj/cos 4单相供电时,Ij=Sj/Ue三相供电时，Ij=Sj/侦3Ue如果假设采用~220V单相供电，同时系数Kx取1.0，功率因数cos'取0.8,则Pe=13KWPj=13*1=13KWIj=1300/ (0.8*220 ) =7.39AI=P/(U*1.732*0.8) S=I/5 I=电流P=功率U=电压S=电线截面积0.6/kV交联聚乙烯绝缘电力电缆规格型号及载流量(含普通型，阻燃型，耐火型，无卤低烟阻燃型)1. 产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。
本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性(蠹性和腐蚀性较小)，适用于对电缆阻燃、烟密度、蠹性指数等有特别要求的场所，如地铁、隧道、核电站等。
2. 产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、Ek C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。
耐火型电缆的耐火性能应符合GE/119216.21-2003。
无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GE/T18380.3-2001 标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GE/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电（线）缆工作电流计算公式，收藏备用！
电线电缆工作电流计算公式
电(线)缆工作电流计算公式：
单相电流计算公式
I=P÷(U×cosΦ)
P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)
三相电流计算公式
I=P÷(U×1.732×cosΦ)
P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)
一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：
十下五（十以下乘以五）
百上二（百以上乘以二）
二五三五四三界（二五乘以四,三五乘以三）
七零九五两倍半（七零和九五线都乘以二点五）
穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）
铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就
是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）
裸线加一半（在原已算好的安全电流数基础上再加一半）
电能表功率计算公式
功率单位是w或kw，电度单位是kwh，1kw工作1小时耗电量是1kwh（度）
电功W：电流所做的功叫电功.电流作功过程就是电能转化为其它形式的能.
公式：W＝UQ W＝UIt=U2t/R=I2Rt W＝Pt 单位：W焦 U伏特I安培 t秒 Q库 P瓦特
电功率P：电流在单位时间内所作的电功,表示电流作功的快慢.
【电功率大的用电器电流作功快.】
公式：P＝W/t P＝UI (P＝U2/R P＝I2R)
单位：W焦 U伏特 I安培 t秒 Q库 P瓦特⒊电能表
（瓦时计）：测量用电器消耗电能的仪表.1度电＝1千瓦时＝1000瓦×3600秒=3.6×106焦耳
例：1度电可使二只“220V、40W”电灯工作几小时?
解t＝W/P＝1千瓦时/（2×40瓦）＝1000瓦时/80瓦=12.5小时
电气线路功率负荷相关计算式
功率的基本计算公式为——功率W(P)=电流A(I)*电压V(U)。
我国的家用市电电压一般是220V，则家用线路负荷容量计算如下：
1.5平方毫米的线电流=10A；承载功率=10A*220V=2200W；
2.5平方毫米的线电流=16A；承载功率=16A*220V=3520W；
4 平方毫米的线电流=25A；承载功率=25A*220V=5500W；
6 平方毫米的线电流=32A；承载功率=32A*220V=7064W；
其他的电缆载流量计算使用：电缆载流量在线计算工具
而不同制冷功率空调的驱动电功率如下：
比如：
三级能效空调1P=726W；
三级能效空调1.5P=1089W；
三级能效空调2P=1452W；
三级能效空调3P=2178W；
空调功率的详细计算可以参考：
因为空调在开启的一瞬间最大峰值可以达到额定功率的2～3倍，依最大值3倍计算：
1P空调的开机瞬间功率峰值是726W*3=2178W，则选择不小于1.5平方的线。
1.5P空调的开机瞬间功率峰值是1089W*3=3267W，则选择不小于
2.5平方的线。
2P的空调的开机瞬间功率峰值是1452W*3=4356W，则选择不小于4平方的线。
3P的空调的开机瞬间功率峰值是2178W*3=6534W，则选择不小于6平方的线。
三相电流不平衡度计算公式
三相不平衡的原因主要有：电压波动、电压过低会造成三相电压不平衡；单相负荷过大即三相负载不平衡会造成三相电流不平衡；相与相之间短路、相与零线短路都会引起三相电压、电流不平衡。
三相电流不平衡度计算方法一般有以下常用的两个公式。
第一个计算公式是（最大电流-最小电流）/最大电流；
第二个计算公式是（MAX相电流-三相平均电流）/三相平均电流。
举个简单的例子，三相电流分别为IA=9A IB=8A IC=4A，则三相平均电流为7A，相电流-三相平均电流分别为2A 1A 3A，取差值最大那个，故MAX（相电流-三相平均电流）=3A，所以三相电流不平衡度=3/7。
三相异步电动机电流计算公式
I=P/1.732UcosΦcosΦ不是定值，与负荷率，负荷率越高，定值越大，在不清楚时，以0.8计算。
根据经验：三相电动机运行电流=功率X2单相电动机运行电流=功率X3
但是对于小功率的电动机，该经验公式存在误差，
应该根据公式三相：（P=1.732*U*I*功率因数*机械效率）单相：（P=U*I*功率因数*机械效率）来综合判断选择。
电线线缆扩展知识
1）电线一扎长度：100米,正负误差0.5米;
2）电线型号：BV单股,BVR多股,BVV双胶单股,BVVR双胶多股;
3）电线常用规格：1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
4）BV/BVR区别：BV为单芯线,BVR为多股,BVR比BV贵10%左右;
5）BVR比BV的好处：水电施工方便.b在板弯时不易把线折断;
6）国标GB4706.1-1992/1998规定的电线负载电流值（部分）
7）家庭电路设计，2000年前，电路设计一般是：进户线4—6 mm2，照明1.5 mm2，插座2.5 mm2，空调4 mm2专线。
2000年后，电路设计一般是：进户线6—10mm2，照明2.5 mm2，插座4 mm2，空调6 mm2专线。
8）电线重量：1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。
9）电线2.5平方以下的多股线(1平方,1.5平方)包装标识为BV(B),单股则为BV。
10）电线颜色有：红色、黄色、蓝色、绿色、黑色、黄绿色(地线)。
