磁粉探伤法
无损探伤方案
无损探伤方案无损探伤是一种非破坏性检测方法，通过使用物理学的原理和科学的仪器设备来检测物体的内部或表面缺陷、杂质、裂纹等。
它广泛应用于航空、航天、核能、军工、建筑、交通等领域。
本文将介绍无损探伤方案的几种常见方法。
一、磁粉探伤法磁粉探伤法是一种适用于铁、钢等金属表面、近表面缺陷的无损探伤方法。
其原理是在被检测物体表面均匀涂有铁磁性粉末，利用外加磁场引导粉末在裂纹、缺陷处留下磁纹，从而发现该处的缺陷。
磁粉探伤法灵敏度高、速度快、成本低，但只适用于铁、钢等铁磁性材料。
二、涡流探伤法涡流探伤法是一种适用于金属、导体等导电材料表面或近表面缺陷的无损探伤方法。
其原理是将交流电源通入探测器，电流在待检测金属或导体中产生涡流，从而形成磁场，利用磁场对探测器产生的信号进行检测，可以发现缺陷。
涡流探伤法灵敏度高、速度快、适用于各种导电材料。
三、超声波探伤法超声波探伤法是一种适用于大多数材料内部缺陷的无损探伤方法。
其原理是利用超声波在材料内部的传播和反射来检测材料内部缺陷。
可以通过探头的不同位置、不同方向进行检测，对材料内部的缺陷、尺寸、定位等都可以进行准确的检测。
超声波探伤法灵敏度高、适用范围广，但在检测厚度较大、表面不平整、材料吸音性较强时可能存在一定的局限性。
四、射线探伤法射线探伤法是一种适用于金属、非金属等大多数材料内部缺陷的无损探伤方法。
其原理是利用电磁波的作用直接透射材料，得到材料内部组织、缺陷等信息来实现无损检测。
射线探伤法灵敏度高、适用范围广，但需要射线源，且辐射可能对人体和环境造成危害，需要进行详细的安全措施。
五、热波探伤法热波探伤法是一种利用材料吸收热能散热规律来检测缺陷的无损探伤方法。
其原理是利用探测器对材料表面施加热源，通过测量热能的传播和分布情况来检测材料内部的缺陷。
热波探伤法适用范围广，可以检测小到几毫米的缺陷，但需要加热、冷却，操作比较繁琐。
综上所述，无损探伤方案是通过选择不同的探测方法和仪器设备，根据被检材料的不同特性来进行无损检测。
磁粉探伤教材
X 0.8KA Y 0.2KA 每种件号 ≥1.0 mT ≤0.5mT 磁化0.5s,间隔3s
每种件号 磁通测定器 每种件号 磁通测定器 不必检测 设备设定
6
防锈剂浓度
9月1日至次年6月1 液体低于 日：5% 6月1日至9月1日： 10% 0.15-0.25ml/100ml ≥2.0mW/cm2在 550-650mm处 标记 每天 每天
沉淀计 紫外线强度 计 标准试片
日报表 点检表
＜0.15ml/100ml工件隔离 上报 <1.0mW/cm 换滤光片
2
9 10 11
2次/班 2周/次 1次/班
磁悬液或磁场强度,紫外线 日报表 (开机必须检测试片) 灯 磁悬液和防锈剂用量 记录表
磁粉探伤作业参数指导书（二）
文件编号 制定单位 序号 1 2 3 4 5 标 磁粉选用 磁化电流 磁化强度 残磁强度 磁化间隔 准 20B NW-MW-077 加工部后勤课 页版别 设备型号 检测频率 配液前 EDI.1 SC-5+C/V 检测方法 配液前检查 NO.2仪表 页次 发行日期 记录 日报表 日报表 日报表 日报表 不记录 异常处理 清洗磁悬液水槽 (不同型号不可混用) X＜0.8KA,Y<0.2KA工件 隔离上报 ＜1.0mT工件隔离上报 ＞0.5mT工件隔离重消磁 向班组长汇报处置 1/1
现在用的磁粉探伤机：日本真冈 SC_5 型 主要组成部分磁化部分 检测部分 退磁部分 磁悬液箱部分 电控柜等
磁粉探伤作业参数指导书（一）
文件编号 制定单位 序号 1 2 3 4 5 标 磁粉选用 磁化电流 磁化强度 残磁强度 磁化间隔 准 20B 1.8KA ≥0.8 mT ≤0.2mT 磁化0.5s,间隔3s NW-MW-077 加工部后勤课 页版别 设备型号 检测频率 配液前 每种件号 EDI.1 SC-5 检测方法 配液前检查 NO.2仪表 页次 发行日期 记录 日报表 日报表 日报表 日报表 不记录 异常处理 清洗磁悬液水槽 (不同型号不可混用) ＜1.8KA工件隔离上报 ＜0.8mT工件隔离上报 ＞0.2mT工件隔离重消磁 向班长汇报处置 1/1
钢材及焊缝探伤试验检测报告(磁粉探伤)
钢材及焊缝探伤试验检测报告(磁粉探伤)（二）引言概述：钢材及焊缝探伤试验是一种非破坏性检测方法，可用于确定钢材及焊缝中可能存在的缺陷和裂纹。
磁粉探伤是其中一种常用的方法，其原理是利用磁场和磁性粉末来检测钢材和焊缝表面及近表面的裂纹和其他缺陷。
本文将详细介绍钢材及焊缝磁粉探伤试验的检测方法、仪器设备、操作步骤以及结果分析。
正文内容：1.检测方法1.1磁粉探伤的基本原理磁粉探伤是利用磁场和磁性粉末的物理特性来检测钢材和焊缝的表面和近表面的裂纹。
磁场会引起磁性粉末在存在缺陷的部位形成磁粉痕迹，从而可观察到缺陷的位置和形态。
1.2磁粉探伤的类型磁粉探伤可以分为湿法和干法两种类型。
湿法探伤使用液体磁粉，而干法探伤则使用干粉或粘结剂。
2.仪器设备2.1磁粉探伤仪器磁粉探伤仪器由磁化设备、磁源和显示仪器组成。
常见的磁源有交流磁化法、直流磁化法和半自动磁化法。
2.2磁粉材料磁粉材料是进行磁粉探伤的重要组成部分。
常用的磁粉材料有干粉、液体磁粉和粘结剂。
3.操作步骤3.1准备工作在进行磁粉探伤前，需对钢材或焊缝进行清洁，确保表面没有灰尘、油脂或其他污染物。
3.2磁化根据具体要求选择合适的磁化方法，并对钢材或焊缝进行磁化处理。
3.3磁粉施加将磁粉材料均匀地施加在磁化后的钢材或焊缝表面，确保完全覆盖待检测区域。
3.4清除多余磁粉清除多余的磁粉，以免干扰后续的观察和分析工作。
4.结果分析4.1观察和记录磁粉痕迹在磁粉施加后，观察磁粉痕迹，记录其位置和形态，以确定钢材或焊缝中的缺陷。
4.2缺陷评估根据磁粉痕迹的形态和特点，对缺陷进行评估，确定其类型、大小和影响程度。
4.3结果判定将评估结果与相关标准或规范进行比对，判断钢材或焊缝的可用性和符合性。
5.总结钢材及焊缝探伤试验检测报告（磁粉探伤）旨在通过磁粉探伤方法来评估钢材和焊缝中存在的缺陷和裂纹，并根据结果进行判定和评估。
本文详细介绍了磁粉探伤的方法、仪器设备、操作步骤和结果分析，期望能为相关行业和领域的专业人士提供指导和参考。
磁粉探伤(铁路轨道)方法
磁粉探伤(铁路轨道)方法简介磁粉探伤是一种常用的无损检测方法，用于检测铁路轨道的表面或近表面缺陷。
本文将介绍磁粉探伤方法的原理和步骤。
磁粉探伤原理磁粉探伤利用磁粉吸附在缺陷表面，通过观察磁粉的分布来发现和评估缺陷。
当磁场通过铁路轨道时，如果存在表面或近表面的缺陷，磁场会发生畸变，使磁粉聚集在缺陷附近，形成可见的磁粉条纹。
磁粉探伤步骤1. 清洁铁路轨道：在进行磁粉探伤之前，首先需要彻底清洁铁路轨道的表面。
这可以确保磁粉的粘附效果和检测的准确性。
清洁铁路轨道：在进行磁粉探伤之前，首先需要彻底清洁铁路轨道的表面。
这可以确保磁粉的粘附效果和检测的准确性。
2. 准备磁粉混合液：将磁粉和适量的液体（通常是水）混合，形成磁粉混合液。
混合液需要具有适当的粘度和流动性，以确保在涂敷到铁路轨道表面后能够均匀分布。
准备磁粉混合液：将磁粉和适量的液体（通常是水）混合，形成磁粉混合液。
混合液需要具有适当的粘度和流动性，以确保在涂敷到铁路轨道表面后能够均匀分布。
3. 涂敷磁粉混合液：使用刷子或喷涂器将磁粉混合液均匀地涂敷到铁路轨道的检测区域上。
确保覆盖整个检测区域，并保持涂层的均匀性。
涂敷磁粉混合液：使用刷子或喷涂器将磁粉混合液均匀地涂敷到铁路轨道的检测区域上。
确保覆盖整个检测区域，并保持涂层的均匀性。
4. 施加磁场：将电磁铁放置在铁路轨道两端，施加恒定的磁场。
磁场的方向应垂直于铁路轨道的表面，以便实现最佳的磁粉分布。
施加磁场：将电磁铁放置在铁路轨道两端，施加恒定的磁场。
磁场的方向应垂直于铁路轨道的表面，以便实现最佳的磁粉分布。
5. 观察磁粉条纹：待磁粉涂层干燥后，使用裸眼或磁粉检测仪观察铁路轨道的表面。
任何可见的磁粉条纹都可能表示缺陷的存在。
观察磁粉条纹：待磁粉涂层干燥后，使用裸眼或磁粉检测仪观察铁路轨道的表面。
任何可见的磁粉条纹都可能表示缺陷的存在。
6. 评估缺陷：根据磁粉条纹的形状、大小和密度，评估缺陷的类型和程度。
焊缝磁粉探伤评定
焊缝磁粉探伤评定
【原创版】
目录
1.焊缝磁粉探伤评定的概述
2.焊缝磁粉探伤评定的方法
3.焊缝磁粉探伤评定的步骤
4.焊缝磁粉探伤评定的应用
5.焊缝磁粉探伤评定的优缺点
正文
焊缝磁粉探伤评定是一种常用的无损检测技术，主要通过磁粉在磁场作用下在缺陷处形成磁痕，从而检测出焊缝的内部缺陷。
这种技术在航空、航天、机械制造等领域有着广泛的应用。
焊缝磁粉探伤评定的方法主要有两种：湿法和干法。
湿法是将磁粉悬浮在液体中，然后将磁粉涂覆在焊缝表面，通过磁场作用，磁粉在缺陷处形成磁痕。
干法则是将磁粉直接撒在焊缝表面，再通过磁场作用形成磁痕。
焊缝磁粉探伤评定的步骤主要包括：首先是预处理，将焊缝表面清理干净；然后是磁化，通过电流或磁铁将焊缝磁化；接着是施粉，将磁粉施加在焊缝表面；最后是检查，通过观察磁粉在焊缝表面的分布，判断焊缝是否有缺陷。
焊缝磁粉探伤评定的应用主要体现在对焊缝的质量控制和缺陷检测。
通过焊缝磁粉探伤评定，可以及时发现焊缝的内部缺陷，从而避免因焊缝质量问题导致的事故。
焊缝磁粉探伤评定的优点在于其无损性，不会对焊缝造成损害；同时，其检测结果准确，可以有效地发现焊缝的缺陷。
然而，焊缝磁粉探伤评定也存在一些缺点，如对焊缝表面状态要求较高，如果焊缝表面存在油脂等
物质，可能会影响检测结果。

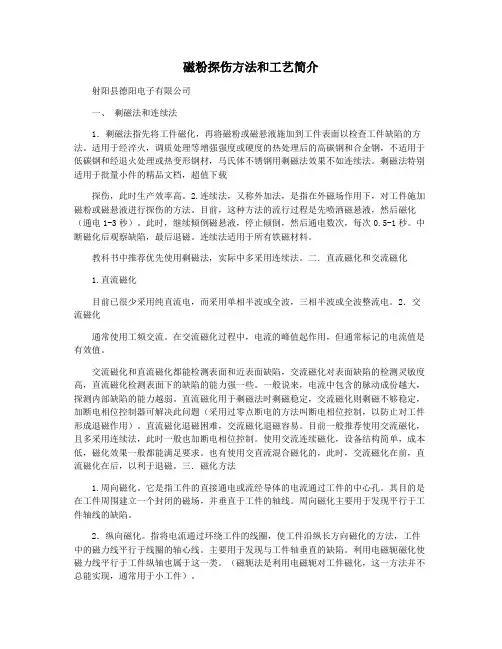

磁粉探伤方法和工艺简介
磁粉探伤方法和工艺简介射阳县德阳电子有限公司一、剩磁法和连续法1．剩磁法指先将工件磁化，再将磁粉或磁悬液施加到工件表面以检查工件缺陷的方法。
适用于经淬火，调质处理等增强强度或硬度的热处理后的高碳钢和合金钢，不适用于低碳钢和经退火处理或热变形钢材，马氏体不锈钢用剩磁法效果不如连续法。
剩磁法特别适用于批量小件的精品文档，超值下载探伤，此时生产效率高。
2.连续法，又称外加法，是指在外磁场作用下，对工件施加磁粉或磁悬液进行探伤的方法。
目前，这种方法的流行过程是先喷洒磁悬液，然后磁化（通电1-3秒）。
此时，继续倾倒磁悬液，停止倾倒，然后通电数次，每次0.5-1秒。
中断磁化后观察缺陷，最后退磁。
连续法适用于所有铁磁材料。
教科书中推荐优先使用剩磁法，实际中多采用连续法。
二．直流磁化和交流磁化1.直流磁化目前已很少采用纯直流电，而采用单相半波或全波，三相半波或全波整流电。
2．交流磁化通常使用工频交流。
在交流磁化过程中，电流的峰值起作用，但通常标记的电流值是有效值。
交流磁化和直流磁化都能检测表面和近表面缺陷，交流磁化对表面缺陷的检测灵敏度高，直流磁化检测表面下的缺陷的能力强一些。
一般说来，电流中包含的脉动成份越大，探测内部缺陷的能力越弱。
直流磁化用于剩磁法时剩磁稳定，交流磁化则剩磁不够稳定，加断电相位控制器可解决此问题（采用过零点断电的方法叫断电相位控制，以防止对工件形成退磁作用）。
直流磁化退磁困难，交流磁化退磁容易。
目前一般推荐使用交流磁化，且多采用连续法，此时一般也加断电相位控制。
使用交流连续磁化，设备结构简单，成本低，磁化效果一般都能满足要求。
也有使用交直流混合磁化的，此时，交流磁化在前，直流磁化在后，以利于退磁。
三．磁化方法1.周向磁化。
它是指工件的直接通电或流经导体的电流通过工件的中心孔。
其目的是在工件周围建立一个封闭的磁场，并垂直于工件的轴线。
周向磁化主要用于发现平行于工件轴线的缺陷。
2．纵向磁化。
指将电流通过环绕工件的线圈，使工件沿纵长方向磁化的方法，工件中的磁力线平行于线圈的轴心线。
磁粉探伤
磁粉探伤磁粉探伤利用工件缺陷处的漏磁场与磁粉的相互作用，它利用了钢铁制品表面和近表面缺陷(如裂纹，夹渣，发纹等)磁导率和钢铁磁导率的差异，磁化后这些材料不连续处的磁场将发生崎变，形成部分磁通泄漏处工件表面产生了漏磁场，从而吸引磁粉形成缺陷处的磁粉堆积--磁痕，在适当的光照条件下，显现出缺陷位置和形状，对这些磁粉的堆积加以观察和解释，就实现了磁粉探伤。
磁粉探伤，是通过磁粉在缺陷附近漏磁场中的堆积以检测铁磁性材料表面或近表面处缺陷的一种无损检测方法。
将钢铁等磁性材料制作的工件予以磁化，利用其缺陷部位的漏磁能吸附磁粉的特征，依磁粉分布显示被探测物件表面缺陷和近表面缺陷的探伤方法。
该探伤方法的特点是简便、显示直观。
磁粉探伤与利用霍耳元件、磁敏半导体元件的探伤法，利用磁带的录磁探伤法，利用线圈感应电动势探伤法同属磁力探伤方法。
主要分类磁粉探伤种类:1、按工件磁化方向的不同，可分为周向磁化法、纵向磁化法、复合磁化法和旋转磁化法。
2、按采用磁化电流的不同可分为:直流磁化法、半波直流磁化法、和交流磁化法。
3、按探伤所采用磁粉的配制不同，可分为干粉法和湿粉法。
4、按照工件上施加磁粉的时间不同，可分为连续法和剩磁法。
操作方法将待测物体置于强磁场中或通以大电流使之磁化，磁粉探伤若物体表面或表面附近有缺陷(裂纹、折叠、夹杂物等)存在，由于它们是非铁磁性的，对磁力线通过的阻力很大，磁力线在这些缺陷附近会产生漏磁。
当将导磁性良好的磁粉(通常为磁性氧化铁粉)施加在物体上时，缺陷附近的漏磁场就会吸住磁粉，堆集形成可见的磁粉痕迹，从而把缺陷显示出来。
第一步:预清洗所有材料和试件的表面应无油脂及其他可能影响磁粉正常分布、影响磁粉堆积物的密集度、特性以及清晰度的杂质。
第二步:缺陷的探伤磁粉探伤应以确保满意的测出任何方面的有害缺陷为准。
使磁力线在切实可行的范围内横穿过可能存在于试件内的任何缺陷。
第三步:探伤方法的选择1:湿法:磁悬液应采用软管浇淋或浸渍法施加于试件，使整个被检表面完全被覆盖，磁化电流应保持1/5~1/2秒，此后切断磁化电流，采用软管浇淋或浸渍法施加磁悬液。
磁粉探伤方法
1.预处理 1）清理焊接接头表面的油污、铁锈、氧化皮、飞溅、残留 焊剂及焊渣。 2）使用干粉是要干燥磁粉与工件表面。 3）用化学清理法后，若清理液与磁悬液酸碱性不同，也应 干燥工件表面。
知识点四：磁粉探伤过程
一、焊缝磁粉探伤的一般工艺过程 预处理---磁化---施加磁粉---磁痕观察---磁痕分析---退磁---后 处理等。
1.外加磁场强度
施加的外加磁场强度越大，工件中感应出的磁场强度也越 大，磁力线分布越密集，受缺陷阻碍的磁力线弯曲的强度 和数量越多，形成的漏磁场强度随之增加。如下图2所示。
图2
知识点一： 磁粉探伤原理及影响漏磁场的因素
二、影响漏磁场的因素 2.材料的磁导率 不同的磁导率是不一样的； 磁导率高的材料导磁性能好，容易磁化。
焊缝磁粉探伤实验课题二磁敏探头法用磁敏探头扫查漏磁场的探伤设备一般由磁化装置漏磁测量探头操纵工件运动装置信号鉴别单元打缺陷标记和分选单元等部分组其中信号鉴别单元的作用是将来自探头的信号进行筛选把所需要的缺陷信号与干扰信号分离开来
磁 力 探 伤
磁粉探伤 磁敏探头法 录磁法
磁粉探伤
知识点一： 磁粉探伤原理及影响漏磁场的因素
3.缺陷自身特点 （具体如下图3、4、5、6） （1）缺陷位置 （2）缺陷方向 （3）缺陷性质（4）缺陷大小和形状
4.工件表面状态
知识点一： 磁粉探伤原理及影响漏磁场的因素
图3 缺陷埋藏深度对漏磁场的影响
图4 缺陷倾角深度对漏磁场的影响
知识点一： 磁粉探伤原理及影响漏磁场的因素
图5 缺陷自身深度尺寸与漏磁场的关系
图1a）
知识点一： 磁粉探伤原理及影响漏磁场的因素
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁粉探伤法
磁粉探伤法是一种用于检测材料（尤其是铁磁性材料，如铁和钢）表面和近表面缺陷（如裂纹、夹杂物或孔洞）的无损检测（NDT）技术。
这种方法的基本原理和操作步骤如下：
一、基本原理
1.磁化：首先，将工件磁化。
当工件被磁化时，如果存在裂纹或其他缺陷，这些缺陷会中断磁场的连续性，从而在缺陷处形成局部的磁漏场。
2.磁粉应用：接着，在工件表面施加含有铁磁性粒子的液体或干粉（磁粉）。
这些粒子在磁场的作用下会被吸引到局部磁漏场区域，即缺陷处。
3.缺陷可视化：磁粉会积聚在表面的缺陷位置，形成一种可见的标记，从而使裂纹或其他缺陷变得可见。
二、操作步骤
1.表面准备：确保被检测的工件表面清洁，无油污、灰尘或其他杂质。
2.磁化：通过直流、交流或脉冲电流磁化工件。
磁化可以通过多种方式进行，例如通过线圈或使用便携式磁化设备。
3.施加磁粉：在磁化过程中或之后，将磁粉均匀地施加到工件表面。
磁粉可以是干粉形式或悬浮在液体中。
4.检查：在适当的照明下检查工件表面，寻找磁粉累积的迹象，这可能表明表面或近表面缺陷。
5.清洁：检查完成后，清除工件上的磁粉。
6.记录：记录检查结果，并根据需要采取进一步行动。
三、应用领域
磁粉探伤法广泛应用于各种行业，包括航空航天、汽车、造船、铁路、石油化工和核工业等。
它特别适用于检测齿轮、轴承、轴、焊缝、管道和结构钢等部件的缺陷。
四、优点和限制
1.优点：快速、经济且易于操作；能够检测到非常小的表面裂纹；可以用于复杂形状的工件。
2.限制：只能用于铁磁性材料；不能检测深埋于材料内部的缺陷；需要彻底的表面准备；磁场方向和缺陷方向有关，可能需要多方向磁化以发现所有缺陷。
磁粉探伤是一种有效的工具，特别是在需要快速和经济地检测材料表面和近表面缺陷时。
然而，它的应用需要专业知识和经验，以确保准确和有效的检测。
