工程机械构造(1)复习题

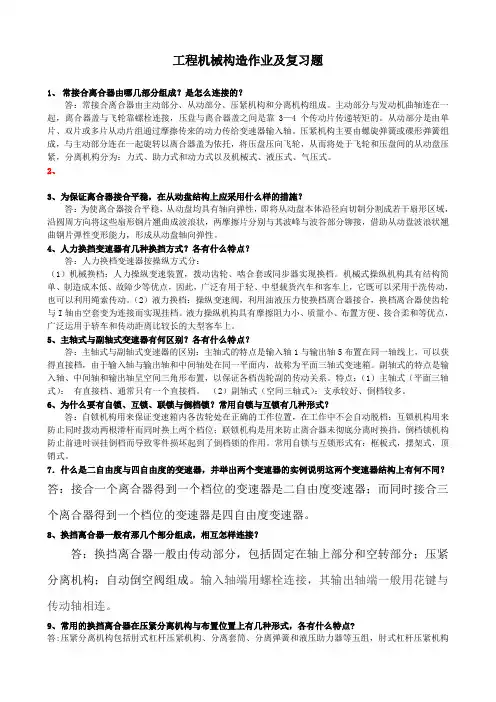

工程机械构造题目1
工程机械构造作业及复习题1、常接合离合器由哪几部分组成？是怎么连接的？答：常接合离合器由主动部分、从动部分、压紧机构和分离机构组成。
主动部分与发动机曲轴连在一起，离合器盖与飞轮靠螺栓连接，压盘与离合器盖之间是靠3—4个传动片传递转矩的。
从动部分是由单片、双片或多片从动片组通过摩擦传来的动力传给变速器输入轴。
压紧机构主要由螺旋弹簧或碟形弹簧组成，与主动部分连在一起旋转以离合器盖为依托，将压盘压向飞轮，从而将处于飞轮和压盘间的从动盘压紧，分离机构分为：力式、助力式和动力式以及机械式、液压式、气压式。
2、3、为保证离合器接合平稳，在从动盘结构上应采用什么样的措施？答：为使离合器接合平稳，从动盘均具有轴向弹性，即将从动盘本体沿径向切制分割成若干扇形区域，沿圆周方向将这些扇形钢片翘曲成波浪状，两摩擦片分别与其波峰与波谷部分铆接，借助从动盘波浪状翘曲钢片弹性变形能力，形成从动盘轴向弹性。
4、人力换挡变速器有几种换挡方式？各有什么特点？答：人力换档变速器按操纵方式分：（1）机械换档：人力操纵变速装置，拨动齿轮、啮合套或同步器实现换档。
机械式操纵机构具有结构简单、制造成本低、故障少等优点，因此，广泛有用于轻、中型载货汽车和客车上，它既可以采用干洗传动，也可以利用绳索传动。
（2）液力换档：操纵变速阀，利用油液压力使换档离合器接合，换档离合器使齿轮与I轴由空套变为连接而实现挂档。
液力操纵机构具有摩擦阻力小、质量小、布置方便、接合柔和等优点，广泛运用于轿车和传动距离比较长的大型客车上。
5、主轴式与副轴式变速器有何区别？各有什么特点？答：主轴式与副轴式变速器的区别：主轴式的特点是输入轴1与输出轴5布置在同一轴线上，可以获得直接档，由于输入轴与输出轴和中间轴处在同一平面内，故称为平面三轴式变速箱。
副轴式的特点是输入轴、中间轴和输出轴呈空间三角形布置，以保证各档齿轮副的传动关系。
特点：（1）主轴式（平面三轴式）：有直接档、通常只有一个直接档。

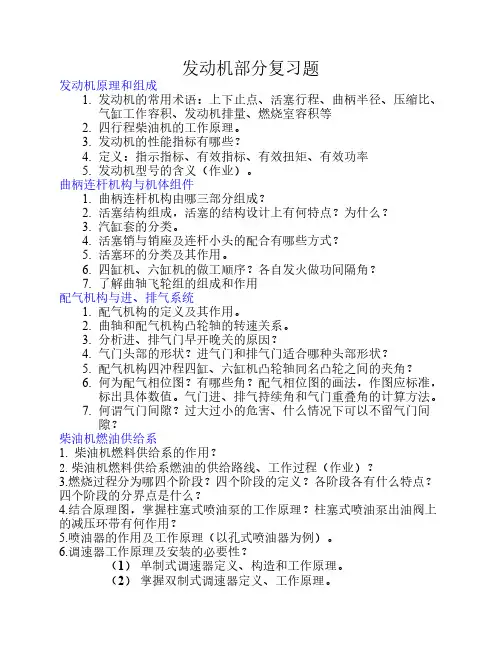

2014年山东建筑大学《工程机械构造与设计》复习题
发动机部分复习题发动机原理和组成1. 发动机的常用术语：上下止点、活塞行程、曲柄半径、压缩比、气缸工作容积、发动机排量、燃烧室容积等2. 四行程柴油机的工作原理。
3. 发动机的性能指标有哪些？4. 定义：指示指标、有效指标、有效扭矩、有效功率5. 发动机型号的含义（作业）。
曲柄连杆机构与机体组件1. 曲柄连杆机构由哪三部分组成？2. 活塞结构组成，活塞的结构设计上有何特点？为什么？3. 汽缸套的分类。
4. 活塞销与销座及连杆小头的配合有哪些方式？5. 活塞环的分类及其作用。
6. 四缸机、六缸机的做工顺序？各自发火做功间隔角？7. 了解曲轴飞轮组的组成和作用配气机构与进、排气系统1. 配气机构的定义及其作用。
2. 曲轴和配气机构凸轮轴的转速关系。
3. 分析进、排气门早开晚关的原因？4. 气门头部的形状？进气门和排气门适合哪种头部形状？5. 配气机构四冲程四缸、六缸机凸轮轴同名凸轮之间的夹角？6. 何为配气相位图？有哪些角？配气相位图的画法，作图应标准，标出具体数值。
气门进、排气持续角和气门重叠角的计算方法。
7. 何谓气门间隙？过大过小的危害、什么情况下可以不留气门间隙？柴油机燃油供给系1. 柴油机燃料供给系的作用？2.柴油机燃料供给系燃油的供给路线、工作过程（作业）？3.燃烧过程分为哪四个阶段？四个阶段的定义？各阶段各有什么特点？四个阶段的分界点是什么？4.结合原理图，掌握柱塞式喷油泵的工作原理？柱塞式喷油泵出油阀上的减压环带有何作用？5.喷油器的作用及工作原理（以孔式喷油器为例）。
6.调速器工作原理及安装的必要性？（1）单制式调速器定义、构造和工作原理。
（2）掌握双制式调速器定义、工作原理。
（3）掌握全速式调速器定义、工作原理。
7.供油提前角定义？单个分泵供油提前角调节有几种方式？如何调节？各个分泵同时调节供油提前角如何调节？润滑系1. 润滑系的作用。
2. 润滑方式的分类。
冷却系1.冷却系的冷却方式和作用。
《工程机械构造》复习题
工程机械构造复习题一名词解释：1.离合器踏板自由行程：2.万向节速度特性：3.差速器的运动特性：4 . 转向轮前束：5 . 9．00——20ZG：6. 转向器的角传动比i1：7. 转向系的角传动比i W：8. 转向传动机构的角传动比i2：9. 方向盘的自由行程：10. 转向器的可逆性：11. 极限可逆式转向器：12. 制动距离：13. 增势制动蹄：14. 减势制动蹄：15．制动控制阀的气阀间隙16. 门架的自由起升：17. 叉车的载荷中心距：18. 动力因数D：19. 最小离地间隙C：20. 单斗车的额定载重量：21. 滑移率22．制动跑偏23. 制动踏板的自由行程（液压式和气压式）24．接近角α、离去角β、纵向通过半径ρ25．斗容量二选择题1、下面不属于装卸搬运车辆的是:CA.叉车B.单斗车C.集装箱装卸桥D.跨运车2.平衡重式叉车的驱动形式是:AA.前轮驱动B.后轮驱动C.四轮驱动D.以上形式都有3.底盘的组成除转向系和制动系外,还包括:DA.动力装置和行使系B.万向传动装置和行使系C. 动力装置和传动系D.传动系和行使系4.下面不是离合器功用的是:CA.实现空载起动使车辆平稳起步B.便于换档和实现过载保护C.获得不同传动比适应车辆工况D.实现动力传递的通断5.车辆处空档运转,未踩离合器,此时不转动的部件是:AA.变速器输出轴B.离合器盖C.离合器压盘D.离合器摩擦盘6.离合器摩擦盘盘毂与变速器输入轴的连接形式是：BA．螺栓连接B。
花键连接C。
焊接D。
一体制造7．下列不属于变速器功用的是：AA．具有固定的传动比，实现大幅的减速增扭；B。
实现倒车行使C．实现空载起动和怠速运转D。
实现发动机制动8．定轴齿轮变速器有四根轴，其中被称为“第二轴”的是：D A．输入轴 B。
中间轴 C。
倒档轴 D。
输出轴9．变速器操纵机构中设有互锁机构，其功用是：CA．控制变速器不能自行挂档 B。
防止脱档C．使变速器不能同时挂两个档 D。
工程机械构造(1)B卷答案
工程机械构造（1）B卷答案
一、单选题
1~5 DCCCC 6~8 BCC
二、判断题
1~5 √√√××6~8 ×√×
三、问答题
1.曲轴正时齿轮、配气正时齿轮、高压泵供油正时齿轮、中间齿轮。
（3分）
安装时应注意对正3处记号。
（3分）
2.供油时刻太晚会出现冒黑烟、动力不足等现象。
主要是供油提前角调整不当等原因引起的3分）。
（可以通过调整联轴器上的供油刻度或转动泵体，来增大供油提前角，使供油时间准确即可（3分）
3.柱塞与柱塞套筒（2分）、出油阀（1分）、柱塞弹簧（1分）、滚轮体（1分）、出油阀弹簧（1分）等。
4.机油泵（1分）、限压阀（1分）、机油滤清器（1分）、机油散热器（1分）、和主油道（2分）等。
四、计算题
P p=T e n/9550（KW） = 1000 X1800 /9550
=188.5KW。
《工程机械施工复习题》答案---整理版,包含所有复习题!（1）
《工程机械施工复习题》答案---整理版,包含所有复习题!（1）《公路工程机械化施工》复习题一、填空题1、自行式施工机械从总体结构上主要包括（推土机）、（铲运机）和（装载机）和（平地机）。
2、单缸四行程柴油机一个工作循环的工作过程包括（进气行程）、（压缩行程）、（做功行程）和排气四个行程3、底盘由传动系、（行驶系）、（转向系）和（制动系）四部分组成。
4．沥青路面主导机械主要包括（沥青混合料拌和设备）和（沥青混合料摊铺设备）。
5、按滚轮表面所用材料和形状，压实机械主要分为（二轮二轴式）、（三轮二轴式）和（三轮三轴式）。
6．碾压的程序一般可遵循（由边到中）、由低到高的原则。
7、路拌法进行稳定土拌制，灰剂量是通过（）和（）来控制。
8、沥青混合料摊铺机供料设备优势（料斗）、（刮板输送器）和闸门组成9、按传递振动的方式，水泥混凝土振捣器可分为（内部振捣器）、（外部振捣器）和表面振捣器。
10、桩工机械分为（预制桩施工机械）和（灌注桩施工机械）两大类。
1．按我国对施工机械的分类主要分为（土石方机械）、（压实机械）、（路面机械）、（桥涵机械）、起重运输机械、桩工机械、钢筋混凝土机械、凿岩机械与风动工具等八大类。
2．沥青路面主导机械主要包括（沥青混合料拌和设备）和（沥青混合料摊铺设备）。
3．按压实原理，压实机械主要分为（静作用碾压机械）、（振动碾压机械）和（振荡碾压机械）和（夯实机械）。
4．沥青混合料拌和设备按工艺流程可分为（传统式拌和设备）和（滚筒式拌和设备）。
5．利用振动压路机碾压薄层路面其振幅和振频应以（高振频）和（低振幅）相配合进行振动压实。
6．沥青混合料拌摊铺机的工作装置主要包括刮板输送器、闸门、（料斗）、（夯实板）（螺旋摊铺器）和熨平板（熨平器）。
7．利用振动压路机碾压厚层路基其振幅和振频应以（低振频）和（高振幅）相配合进行振动压实。
8．机械的需要数量是根据工程量、（根据气象条件）、（根据土质）和（根据作业内容）（根据运距和道路情况）来确定的。
工程机械考试题库完整
工程机械考试题库完整工程机械是现代建筑施工中不可或缺的重要设备，掌握工程机械的相关知识对于从事相关行业的人士来说至关重要。
为了帮助大家更好地准备工程机械考试，本文将提供一套完整的工程机械考试题库，供大家参考。
一、单选题1. 在混凝土搅拌罐发生性能故障时，以下哪个部位是最常见的故障原因？A) 发动机 B) 液压系统 C) 电气系统 D) 搅拌系统2. 在挖掘机作业中，以下哪项是安全操作要求？A) 在施工区域内保持安全距离 B) 在施工现场穿工作服C) 在施工现场无需佩戴安全帽 D) 在施工现场利用音乐放松心情3. 挖掘机是一种常见的工程机械设备，以下哪种情况会导致挖掘机行走不稳定？A) 铲斗负荷过重 B) 发动机功率不足C) 履带松动 D) 操纵手柄失灵二、填空题1. 挖掘机的基本结构包括（）。
2. 在使用挖掘机时，操作人员应该保持（）。
3. 道路边沟清淤机主要用来（）。
三、判断题1. 挖掘机主要用于土方工程方面的作业。
( )2. 振动轮压路机适用于基础填筑、路面压实等方面的工作。
( )3. 堆高机主要用于堆垛操作和货物的吊运。
( )四、简答题1. 请简要介绍挖掘机的工作原理及主要应用领域。
2. 列举至少三种常见的工程机械设备，并简单描述其主要功能和适用场景。
五、综合应用题某工程项目需要用到挖掘机、装载机和压路机等工程机械设备。
请根据以下场景要求，选择最合适的设备并说明理由。
场景一：需要将一些大型石块从地基中挖掘出来。
场景二：需要将材料从地面上装载至卡车上。
场景三：需要对道路进行压实处理。
参考答案：一、单选题1. B) 液压系统2. A) 在施工区域内保持安全距离3. C) 履带松动二、填空题1. 发动机、液压系统、行走机构、工作装置2. 安全距离3. 清理边沟三、判断题1. 正确2. 正确3. 正确四、简答题1. 挖掘机的工作原理是通过液压系统驱动发动机，通过行走机构移动到工作现场，利用工作装置（如铲斗、挖斗等）进行土方工程方面的作业。
工程机械复习题
一、判断题1.汽车采用闭环系统主要是为了降低汽车的排污量。
(√)2.力是物体之间的相互机械作用，只能使物体产生变形。
(×)3.物体相对于地面保持静止或做匀速直线运动的状态，称为平衡。
(√)4.汽油发动机排出的废气中，铅化合物为剧毒物质。
(√)5.力的三要素包括力的大小、方向和速度。
(×)6.作用力和反作用力总是同时存在，并且大小相等，方向相同，沿同一条直线。
(×)7.若作用在物体上的两个力的作用效果与另外一个力完全相同，这个力称为原来两个力的合力。
(√)8.物体在外力作用下发生变形，去掉外力后自动恢复原状的变形称为塑性变形。
(×)9.物体在外力作用下抵抗破坏的能力称为强度。
(√)10.力与力臂的乘积称为力对点的矩(简称力矩)。
(√)11.疲劳断裂是由于应力值超过了零件的强度极限而造成的。
(×)12.疲劳断裂一般发生在零件的应力集中部位。
(√)13.零件磁力探伤后不必退磁。
(×)14.精密零件修理时必须成对更换。
(√)15.金属喷涂不仅能恢复零件的磨损尺寸，而且能恢复零件的机械强度。
(×)16.火焰校正法的原理是金属材料在加热后迅速冷却的情况下，冷收缩量大于热膨胀量。
(√)17.滚动轴承在一般情况下不加修理，而只进行清洗。
(√)18.在工程机械使用中疲劳断裂是零件产生断裂的主要原因。
(√)19.转轴一般采用20号优质碳素结构钢。
(×)20.为了提高用优质碳素结构钢制造的转轴的机械性能，转轴还应进行正火或调质处理。
(√)21、渐进性故障的故障率属于负指数型。
(× )22、事后维修属于非计划性维修。
（ √ ）23、边界摩擦是液体摩擦过渡到干摩擦的临界状态。
(√ )24、微动磨损实质是疲劳磨损、粘着磨损、磨料磨损与腐蚀磨损的综合磨损。
(√ )25、残余拉应力是有利的。
(× )26、通过机械加工改变磨损零件的尺寸，使其具有正确的几何形状，这种方法叫名义尺寸修理法。
工程机械构造习题
“工程机械构造学”教学练习题（1）一、填空题1．工程机械主要由动力装置、底盘和工作装置三部分组成。
2．液力偶合器和液力变矩器在结构上的最主要区别在于液力变矩器多了一个固定不动的导轮。
3．液力变矩器按功率是否分流，可分为液力变矩器和液力机械变矩器。
4．当机器负荷剧增时，利用主离合器的打滑可起到防止过载的作用。
5．湿式主离合器主要由主动部分、被动部分、压紧分离机构、液压助力器和惯性制动器组成。
6．工程机械变速箱的常用类型有人力换挡变速箱、定轴式动力换挡变速箱和行星式动力换挡变速箱。
7．变速箱低挡位速比较高挡位速比要高（高/低），所以工程机械起步时应采用低挡以便获得大（大/小）的驱动力。
二、选择题1．按用途进行分类时，推土机属于 B 机械；盾构机属于 A 机械。
A．挖掘 B．铲土运输 C．凿岩2．工程机械常用的传动系统主要有 A 类型。
A．机械、液力机械、液压和电传动B．液力偶合器和变矩器传动C．人力换挡和动力换挡传动3．轮式工程机械的 C 可以使两侧驱动轮以不同转速旋转，实现只滚不滑的纯滚动状态。
A．变速器 B．主传动器 C．差速器4．液力变矩器借助于某些机构（如单向离合器）的作用，使一些工作元件（如导轮）在某一工况下能改变其工作状态，这种工作状态数称为 B 。
A．级数 B．相数 C．挡位数5．主离合器是设置在内燃机和 A 之间的动力传递机构，它能使二者的动力得到可靠的接合或彻底分离。
A．变速器 B．万向传动装置 C．主传动器6．关于主离合器的作用， C 说法是不正确的。
A．保证平稳起步 B．保证顺利换档 C．保证顺利起动7．主离合器摩擦片磨损严重，会造成主离合器 B 。
A．起步发抖 B．打滑 C．分离不彻底三、简答题1．简述工程机械传动系传动比的分配原则。
答：为了减小传动系中各零件的载荷，根据动力传递的方向，后面的部件应取尽可能大的传动比，即首先选取尽可能大的i f，然后再选取尽可能大的i o，最后由所需iΣ确定i k。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程机械构造（1）A卷复习题
一、单选题（每小题3分，共计30分。
）
1.不属于柴油机常用术语的是( D).
A.活塞行程
B.工作容积
C.上止点
D.转速
2.、发动机型号4135G中的4代表( B ).
A.冲程数
B.气缸数
C.厂家
D.用途
3.哪一个部件不是在柴油机汽缸盖上安装的( A ).
A.火花塞
B.喷油器
C.气门
D.进气管
4．四缸柴油机当第一缸处在做功冲程时，第二缸应该处在( A ).
A.排气冲程
B.压缩冲程
C.做功冲程
D.进气冲程
5.从开始燃烧到汽缸内温度达到最高点所对应的曲轴转角（时间）是指( B ).
A.缓燃期
B.速燃期
C.着火落后期
D.补燃期
6.下面不属于气门传动组零件的是( D ).
A.凸轮轴
B.气门挺柱
C.气门推杆
D.气门导管
二、判断题（每小题3分，共计30分。
）
1.柴油机的类型很多，现在工程机械主要采用四冲程、水冷、左旋、高速、增压柴油机。
( √ )
2.柴油机曲柄连杆机构的组成是机体组、活塞连杆组、和曲轴飞轮组，其受力主要来自气体压力、惯性力、摩擦力和工作阻力。
( √ )
3.柴油机活塞环有气环和油环两种，油环用来增加活塞和气缸间的密封。
( × )
4.柴油机曲轴的构造通常分为主轴颈、连杆轴颈、曲柄、前端轴和后端轴等几部分，连杆轴颈与其两端的曲柄叫曲拐。
( √ )
5.柴油机的配汽机构主要有气门组和气门传动组两部分组成。
( √ )
6.柴油机气门的开关时刻必须正确（正时），因此在安装配气机构正时齿轮时务必对好记号。
( √ )
7.柴油机柱塞式喷油泵由分泵、油量调节结构、传动机构和泵体等四部分组成。
( √ )
8.柴油机供油量的大小应该随着外界负载大小的变化而变化，而柱塞的微小转动就可以改变供油量。
(√ )
9.使用的柴油机油质量等级越高越好。
( × )
10.柴油机在高温下危害很大，如零件的机械性能下降，以致发生变形和破裂；温度过高会破坏零件间的正常配合间隙，加快零件磨损；
润滑油在高温下易氧化变质；气缸内温度过高，使气缸充气量减少等。
( √ )
三、问答题（每小题6分，共计30分。
）
1．飞球式离心调速器的组成是什么？当柴油机负荷增加时，调速器如何工作？
推力盘、传动盘、飞球、调速弹簧、供油拉杆、传动板（拉板）（3分）等。
当负荷增加时，柴油机转速下降，飞球离心力减小，推
力盘在弹簧力作用下左移，通过传动板使供油拉杆左移，使供油量增加，最终使柴油机克服阻力矩，稳定转速，达到新的平衡。
（3分）
2．喷油泵的四个组成部分是什么？
分泵（2分）、供油操纵机构（2分）、传动机构和泵体（2分）等。
3．气门组主要有哪些零件？
4．冷却系的主要组成是什么？
水泵（1分）、水套（1分）、节温器（分）、散热器、（1分）回水管（1分）和风扇（1分）等。
5.活塞环的密封原理是什么？画简图说明。
（画图3分，说明2分）
.活塞环在自身弹力和气体压力下与汽缸壁和环槽侧面形成两处密封面使气体不得下漏。
活塞环的外圆面与气缸壁形成第一密封面，活塞环下侧面与活塞环槽下侧面为第二密封面。
四、计算题(10分)
一台柴油机的有效功率为150KW，求在额定转速（1800rpm）下所产生的有效扭矩。
根据公式 P p=T e n/9550（KW）
得： T e= 9550 P p /n=9550X150/1800
= 795N•m
工程机械构造（1）B卷复习题
一、单选题（每小题3分，共计30分）
1.表示柴油机活塞在一个行程内使气缸中气体所处状态的常用术语的是( D )。
A.工作容积
B.燃烧室容积
C.压缩比
D.冲程
2.自然进气的柴油机活塞运动方向与气体压力方向相同的冲程是( C )。
A.进气
B.压缩
C.做功
D.排气
3.通常使用在第一道活塞环的是( C )。
A.扭曲环
B.矩形环
C.梯形环
D.桶面环
4.发动机型号6135G中的135代表( C )。
A.活塞行程量
B.气缸高度
C.气缸直径
D.曲柄长度
5.配汽机构的配气相位中进气提前角是α，进气迟后角是β，排气提前角是γ，排气迟后角是δ，那么，气门叠开角是( C )。
A.α+γ
B.γ+β
C.α+δ
D.α+β
6.在柴油机燃烧过程中，压力最高点出现在( B )。
A.着火落后期末
B.速燃期末
C.缓燃期末
D.后燃期末
二、判断题填空题（每小题3分，共计30分）
1.柴油机型号YC6105G表示玉柴、6缸、缸径105mm、工程机械用柴油机。
( √ )
2.柴油机曲轴一般采用全支撑的形式安装在汽缸体上。
( √ )
3.柴油机连杆结构分为大头、小头和杆身，连杆的作用是连接活塞和曲轴，并把活塞的力和运动传给曲轴。
( √ )
4.多缸柴油机曲轴的曲拐布置和各缸做功顺序都要符合要求，一般四缸柴油机的做功顺序是1-2-4-3，,六缸柴油机的做功顺。
( × )
5.柴油机配汽机构气门间隙是指气门头部与气门座圈之间的间隙。
( × )
6.柴油机用曲轴转角表示的实际气门开启时间应该是1800。
( × )
7.分泵的主要工作过程有进油过程、压油过程和回油过程，柱塞下行完成进油过程，柱塞上行完成压油过程和回油过程。
( √ )
8.调速器的作用主要是根据负荷的大小（或转速的变化）来指挥柱塞转动改变供油量。
( × )
9.柴油机润滑系的功用不单单是润滑，还有其它功能。
( √ )
10.柴油机气缸内温度过低，不利于可燃混合气体的形成和燃烧，使燃油耗量增加，经济性下降;温度过低机油粘度增大。
( √ )
三、问答题（每小题6分，共计30分）
1．正时齿轮室里有那些齿轮？安装时注意什么问题？
曲轴正时齿轮、配气正时齿轮、高压泵供油正时齿轮、中间齿轮。
（3分）
安装时应注意对正3处记号。
（3分）
2．分析供油时刻太晚会出现什么现象？如何解决？
供油时刻太晚会出现冒黑烟、动力不足等现象。
主要是供油提前角调整不当等原因引起的3分）。
（可以通过调整联轴器上的
供油刻度或转动泵体，来增大供油提前角，使供油时间准确即可（3分）
3．喷油泵分泵的主要组成是什么？
柱塞与柱塞套筒（2分）、出油阀（1分）、柱塞弹簧（1分）、滚轮体（1分）、出油阀弹簧（1分）等。
4．润滑系的主要组成是什么？
机油泵（1分）、限压阀（1分）、机油滤清器（1分）、机油散热器（1分）、和主油道（2分）等。
5．配汽机构打开气门的驱动传动路线是什么？
曲轴正时齿轮（1分）—中间齿轮及凸轮轴正时齿轮（1分）—凸轮轴（1分）—挺柱（1分）—推杆（1分）—摇臂（1分）——气门打开。
四、计算题（10分)
一台柴油机的额定转速为1800rpm，有效扭矩为1000N•m。
求有效功率。
P p=T e n/9550（KW） = 1000 X1800 /9550
=188.5KW。
