电缆沟开挖及电缆保护管敷设施工方案
电缆沟电缆管电缆井专项施工方案
电缆沟电缆管电缆井专项施工方案一、项目概况电缆沟、电缆管、电缆井施工是电力、通信等行业的重要项目，用于敷设和保护电缆，确保电力和通信的正常传输和使用。
本项目的施工内容包括电缆沟的开挖、电缆管的安装与连接、电缆井的建设等。
二、施工准备1.项目组织成立专门的项目组织机构，设立项目经理、技术负责人等职位，并明确各职责和任务，确保施工的顺利进行。
2.施工人员培训培训施工人员，包括操作电动工具、施工设备的使用方法以及安全操作规程等，提高施工人员的技术水平和安全意识。
3.施工设备与材料采购根据项目需求，采购合适的施工设备和材料，包括挖掘机、电动铲车、电缆管等，确保施工的顺利进行。
4.施工方案编制与审批编制详细的施工方案，包括施工流程、施工工序、施工机械与材料的配置等，经过相关部门的审批后方可开始施工。
三、施工过程1.土方开挖选取合适的施工机械，进行电缆沟的土方开挖工作。
根据设计要求，控制开挖深度、宽度和坡度等。
2.电缆管安装将电缆管按照设计要求进行安装，包括挖槽、铺设管道、固定等。
3.电缆管连接对已安装的电缆管进行连接，包括管道间的连接和管道与电缆井的连接等。
4.电缆井建设根据设计要求，建设电缆井，包括开挖、加固、灌浆、安装井盖等。
5.敷设电缆经过前述工序后，进行电缆的敷设工作，将电缆放入电缆管内，并进行必要的固定和保护工作。
6.施工验收施工完成后进行相关部门的验收，确保施工质量和安全符合规范。
四、施工安全1.安全教育对施工人员进行安全教育，包括操作安全、防止事故的预防措施等，提高安全意识和技能。
2.施工现场管理设立施工现场标志，保持施工现场的整洁和安全，设置警示标志，确保人员和设备的安全。
3.安全防护施工人员必须佩戴安全帽、防护鞋、手套等个人防护用品，使用安全绳等安全设备。
4.安全检查定期进行安全检查，排查施工现场的安全隐患，并及时采取相应的措施进行整改。
五、施工质量控制1.施工设计与要求根据设计图纸和工程要求，确保施工过程中各环节的质量合格。

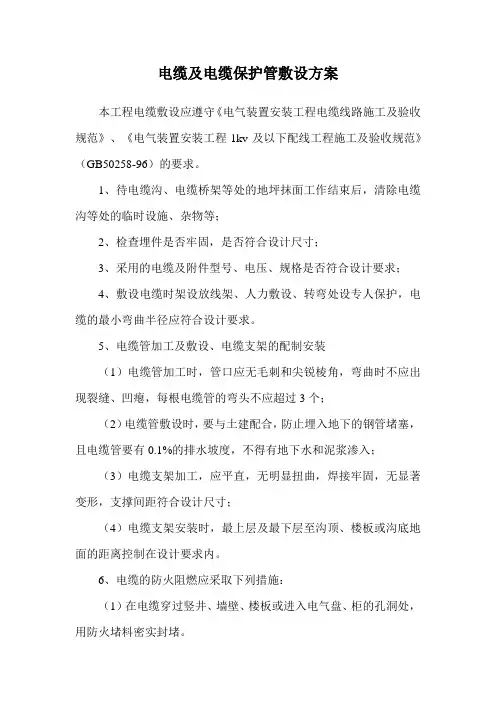

电缆及电缆保护管敷设方案
电缆及电缆保护管敷设方案
本工程电缆敷设应遵守《电气装置安装工程电缆线路施工及验收规范》、《电气装置安装工程1kv及以下配线工程施工及验收规范》（GB50258-96）的要求。
1、待电缆沟、电缆桥架等处的地坪抹面工作结束后，清除电缆沟等处的临时设施、杂物等；
2、检查埋件是否牢固，是否符合设计尺寸；
3、采用的电缆及附件型号、电压、规格是否符合设计要求；
4、敷设电缆时架设放线架、人力敷设、转弯处设专人保护，电缆的最小弯曲半径应符合设计要求。
5、电缆管加工及敷设、电缆支架的配制安装
（1）电缆管加工时，管口应无毛刺和尖锐棱角，弯曲时不应出现裂缝、凹瘪，每根电缆管的弯头不应超过3个；
（2）电缆管敷设时，要与土建配合，防止埋入地下的钢管堵塞，且电缆管要有0.1%的排水坡度，不得有地下水和泥浆渗入；
（3）电缆支架加工，应平直，无明显扭曲，焊接牢固，无显著变形，支撑间距符合设计尺寸；
（4）电缆支架安装时，最上层及最下层至沟顶、楼板或沟底地面的距离控制在设计要求内。
6、电缆的防火阻燃应采取下列措施：
（1）在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵。
（2）在重要的电缆沟中，按要求分段或用软质耐火材料设置阻火墙。
（3）对重要回路的电缆，可单独敷设于专门的沟道中或耐火密封槽盒内，或对其施加防火冻料、防火包带。
（4）在电力电缆接头两侧及相邻电缆2-3米长的区段施加防火涂料或防火包带。
（5）在封堵电缆孔洞时，封堵应严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再时行封堵。
电缆开挖专项施工方案
一、工程概况本工程涉及电缆开挖施工，旨在为电力、通信等电缆敷设提供必要的地下通道。
施工地点位于XX市XX区，工程范围为XX路段，全长XX米。
本次施工内容包括电缆沟开挖、电缆敷设、回填等工序。
二、施工准备1. 人员组织：成立专项施工小组，明确各岗位责任，包括施工队长、技术员、安全员、开挖工、敷设工等。
2. 材料设备：准备挖掘机、自卸汽车、电缆、电缆支架、电缆保护管、电缆沟模板、回填材料等。
3. 技术准备：熟悉施工图纸，了解电缆走向、规格、数量等；制定详细的施工方案，包括开挖、敷设、回填等工序的具体操作步骤。
三、施工方案1. 开挖线确定：采用人工每隔5米挖出探坑，找出电缆敷设位置，根据探坑在地面上标出开挖线。
开挖宽度比电缆敷设宽度增加200mm，深度根据电缆埋设深度确定。
2. 开挖施工：- 使用挖掘机进行开挖，确保沟槽直顺，沟底平整，无杂物。
- 开挖过程中，注意观察地质情况，发现异常情况立即上报。
- 沟槽底净宽应满足电缆敷设、保护及施工要求。
3. 电缆敷设：- 根据设计要求，选择合适的电缆支架，固定在电缆沟壁上。
- 将电缆穿入保护管，确保电缆在保护管内无扭曲、挤压现象。
- 按照电缆走向，将电缆敷设至预定位置，确保电缆间距符合规范要求。
4. 回填施工：- 回填材料选用符合规范要求的砂石或土石混合物。
- 回填前，先在沟槽底部铺设一层土工布，防止土壤流失。
- 回填过程中，分层夯实，确保回填密实。
四、安全措施1. 现场安全：严格执行安全生产制度，确保施工人员安全。
2. 机械设备：定期检查机械设备，确保其正常运行。
3. 施工用电：使用符合规范的电缆、插座等，确保施工用电安全。
4. 环境保护：施工过程中，注意保护环境，减少对周边环境的影响。
五、施工进度计划1. 施工准备：5天2. 开挖施工：10天3. 电缆敷设：5天4. 回填施工：5天5. 工程验收：3天六、总结本方案详细阐述了电缆开挖施工的各个环节，包括施工准备、施工方案、安全措施等。
电缆沟工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX区域电缆沟工程2. 工程地点：XX市XX区3. 工程规模：本工程主要建设内容包括电缆沟的挖掘、铺设、回填等，涉及电缆长度约10公里，电缆沟总长度约15公里。
4. 工程工期：预计工期为6个月。
5. 工程质量要求：按照国家相关标准和规范执行，确保工程质量达到优良等级。
二、施工组织设计1. 施工队伍：由具备相关资质的施工单位负责，施工队伍应具备丰富的电缆沟工程施工经验。
2. 施工设备：根据工程需求，配备挖掘机、装载机、平板运输车、切割机、焊接机、电缆敷设设备等。
3. 施工材料：选用符合国家标准的电缆、电缆沟管、支架、防腐材料等。
三、施工准备1. 技术准备（1）熟悉设计图纸，明确施工内容和要求。
（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和操作规程。
（3）编制施工组织设计，明确施工进度、质量、安全、文明施工等方面的要求。
2. 材料准备（1）电缆：根据设计要求，选择合适的电缆类型，确保电缆质量。
（2）电缆沟管：选用符合国家标准的电缆沟管，确保其强度和耐腐蚀性能。
（3）支架：选用合适的支架，确保电缆固定牢固。
（4）防腐材料：选用环保型防腐材料，提高电缆沟的使用寿命。
3. 施工场地准备（1）施工场地平整，确保施工设备进场和材料堆放。
（2）施工道路畅通，方便材料运输和施工人员进出。
（3）施工区域临时用电、用水设施齐全。
四、施工工艺及流程1. 施工工艺（1）电缆沟挖掘：采用机械挖掘，挖掘深度应符合设计要求，沟底平整，无杂物。
（2）电缆沟铺设：将电缆沟管铺设在沟底，沟管接口应严密，确保电缆安全。
（3）电缆敷设：将电缆敷设在电缆沟管内，电缆接头应牢固，绝缘良好。
（4）支架安装：将支架安装在电缆沟管上，确保电缆固定牢固。
（5）回填：回填材料采用砂石混合料，分层回填，确保回填密实。
2. 施工流程（1）施工准备：完成施工队伍、设备、材料、场地等方面的准备工作。
（2）电缆沟挖掘：按照设计要求挖掘电缆沟，确保沟底平整。
电力工程电缆施工方案(3篇)
第1篇一、工程概况本项目为某地区电力工程，涉及电缆敷设、电缆沟开挖、电缆井施工、电缆保护管施工、电缆顶管施工等多个环节。
为保证施工质量和进度，特制定以下施工方案。
二、施工准备1. 人员准备：组织具备相关资质的施工队伍，包括施工管理人员、技术人员、施工人员等。
所有人员必须接受安全教育和技能培训，确保具备完成施工任务的能力。
2. 材料准备：根据设计图纸和施工要求，准备电缆、电缆附件、电缆保护管、电缆支架、电缆桥架、电缆井等材料和设备。
3. 工器具准备：准备电缆盘、电缆卷筒、电缆切割机、电缆剥皮机、电缆压接机、电缆敷设机、电缆牵引机、电缆井挖掘机、电缆沟挖掘机、电缆保护管安装工具等。
4. 施工现场准备：确定施工区域，搭建临时设施，如施工办公室、材料仓库、施工现场临时用电等。
三、施工流程1. 电缆敷设前，进行现场实地勘察，绘制电缆走向图，确定电缆敷设路径。
2. 电缆沟开挖：根据电缆走向图和设计要求，开挖电缆沟，沟底平整，深度大于电缆埋设深度。
3. 电缆敷设：按照电缆走向图，将电缆敷设到电缆沟内，注意电缆间距，保证散热和施工安全。
4. 电缆保护管施工：在电缆敷设完成后，对电缆进行保护管施工，防止电缆受到外力损伤。
5. 电缆井施工：根据设计要求，在电缆井内安装电缆支架，将电缆引入电缆井，并做好电缆井密封。
6. 电缆顶管施工：对于穿越道路、河流等障碍物的电缆，采用电缆顶管施工技术。
7. 电缆接头制作及附加安装：按照设计要求，制作电缆接头，并安装附加装置。
四、施工质量控制1. 电缆质量：选用符合国家标准和设计要求的电缆，确保电缆质量。
2. 施工质量：严格按照施工规范和工艺要求进行施工，确保施工质量。
3. 电缆敷设：电缆敷设过程中，注意电缆间距、电缆弯曲半径等，确保电缆敷设质量。
4. 电缆接头：电缆接头制作和安装过程中，确保接头质量，防止电缆接头故障。
五、施工安全1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
电缆沟电缆管敷设施工方案
电缆沟电缆管敷设施工方案电缆沟和电缆管是电力、通信和其他行业中常见的敷设电缆的设施，用于保护电缆免受外部环境的侵害。
本文将针对电缆沟和电缆管的敷设进行详细的介绍，包括施工方案、材料选用、施工工艺等。
一、施工方案1.确定敷设路径：在制定敷设方案之前，需要先确定好电缆的敷设路径。
这需要考虑到电缆的长度、材料、维修和维护的便利性等因素。
2.选择敷设方式：根据实际情况选择合适的敷设方式，可以选择敷设在地下或地面上。
一般来说，地下敷设可以避免电缆受到外界环境的影响，提供更好的保护。
3.确定敷设深度：根据电缆的类型和规格，确定敷设深度。
一般来说，电力电缆应该敷设在地下1.2-1.5米的深度，而通信电缆可以敷设在较浅的位置。
4.制定施工进度表：根据施工方案制定详细的施工进度表，明确各个施工节点和完成时间。
二、材料选用1.电缆沟：一般使用水泥浇筑的电缆沟，可以采用预制或现浇的方式。
预制电缆沟可以提高施工效率，但是现浇电缆沟的强度更高。
电缆沟的宽度和深度需要根据电缆的规格和数量进行合理的设计。
2.电缆管：电缆管可以是塑料管、金属管或复合管。
塑料管具有重量轻、绝缘性能好、耐腐蚀等优点，适用于较小规模的敷设。
金属管具有强度高、耐压性能好等优点，适用于较大规模的敷设。
复合管则兼具了塑料管和金属管的优点，广泛应用于各类敷设。
三、施工工艺1.准备工作：确定好敷设路径后，需要进行清理、测量和标记等准备工作。
清理工作包括清除杂草、碎石等障碍物，使敷设路径得以平整。
测量工作主要是确定敷设路径的长度、位置和深度。
标记工作主要是为了方便施工人员进行操作。
2.挖掘沟槽：根据敷设方案和路径，使用挖掘机或人工开挖方法进行沟槽的挖掘。
挖掘的深度需根据电缆的规格和要求进行合理设计。
3.安装沟槽支架：在挖掘好的沟槽中，需要安装沟槽支架来支撑沟槽的侧壁，保证沟槽的稳定性和平整性。
4.铺设电缆管：根据敷设的需要，选择合适的电缆管材料，并在沟槽中铺设电缆管。
电缆沟工程一般施工方案
电缆沟工程一般施工方案
一、前期准备工作
在进行电缆沟工程施工之前，首先需要进行周密的前期准备工作。
这包括： -
制定施工方案 - 测量勘探 - 定位标志 - 土方开挖
二、电缆沟开挖
1.挖土在进行电缆沟的开挖时，首先需要在地面上标出电缆沟的位置
和尺寸，然后采用适当的机械设备进行挖土作业。
挖掘深度应当根据电缆的类型和要求来确定。
2.处理挖掘出的土方挖掘出的土方需要妥善处理。
如果土方无法回填，
应当运输到指定地点进行堆放或处理。
三、电缆敷设
1.铺设保护层在电缆沟的底部和侧面铺设保护层，以防止电缆受到外
界压力和损害。
2.电缆敷设将电缆依据设计方案沿着电缆沟的规定位置进行敷设，并
在需要时进行固定和封闭处理。
四、电缆沟回填
1.回填电缆沟在电缆敷设完毕后，应当及时进行电缆沟的回填工作，
确保电缆得到有效的保护和固定。
2.回填土方处理回填土方应当进行均匀填实，并在回填时注意加强对
地下管线的保护。
五、工程验收与规范
1.工程验收工程完工后，需对电缆沟工程进行验收，确保施工质量符
合设计要求。
2.施工规范电缆沟工程施工过程中应当遵循相关规范和标准，严格执
行安全操作规程，确保施工顺利进行并保障施工人员的安全。
结语
电缆沟工程的施工方案需要综合考虑设计要求、土地情况和施工技术等因素，
确保工程顺利进行并达到预期效果。
在施工过程中，施工单位应当做好组织管理、质量控制和安全保障，以确保工程质量和进度。
以上是电缆沟工程一般施工方案的基本内容，希望能对相关人员在实际工作中有所帮助。
电缆沟工程施工方案(1)
电缆沟工程施工方案(1)
一、前言
在城市建设和基础设施建设中，电力电缆传输是至关重要的一环。
为了确保电力系统的正常运行，电缆的敷设必须得到科学合理的施工方案的支持。
本文将介绍电缆沟工程的施工方案，为电缆敷设提供指导。
二、工程概况
2.1 工程地点
电缆沟工程位于XX市某区域。
2.2 工程内容
本项目主要包括电缆沟的开挖、电缆敷设、沟槽封闭等工作。
三、施工方案
3.1 施工准备
1.制定详细的施工方案，明确任务分工和责任；
2.落实施工人员的安全教育和培训；
3.准备所需的施工机械和工具；
4.测量确定电缆沟布置及尺寸。
3.2 施工步骤
1.根据设计要求和实际情况，确定开挖电缆沟的位置和尺寸；
2.开挖电缆沟，确保沟底平整，边坡稳固；
3.在电缆沟内敷设电缆，按要求设置支架；
4.维护电缆沟周边环境卫生，及时清除杂物。
3.3 施工要点
1.严格按照设计要求施工；
2.注意施工现场的安全防护；
3.保障施工质量，确保电缆敷设顺利进行。
四、施工注意事项
1.严禁在电缆沟内乱堆杂物，以免影响电缆使用；
2.电缆敷设时，注意避免损坏电缆绝缘层；
3.施工过程中需根据实际情况及时调整施工方案。
五、总结
电缆沟工程的施工方案是确保电缆敷设顺利进行的关键。
通过科学合理的施工
安排和严格的质量管控，可以保障电力系统的可靠运行。
在今后的电力工程建设中，我们将继续遵循本文提出的施工方案原则，确保工程质量和进度。
以上是电缆沟工程施工方案的相关内容，希望对电缆工程建设有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆沟开挖及电缆保护管敷设施工方案
（1）测量及放线
1、部选派有丰富测量经验的测量人员专项负责整个程的测量工作，施测过程中，严格按相应技术规程施工，做到操作规程化、资料填写标准化、施测过程程序化、确保测量施工的精确度。
2、人员应认真复核图纸，掌握有关数据，作好记录，做到按图施测，对图纸不清楚、含糊处一定要报请相关人员确定无误，严禁无把握现场施测，以免造成不应有错误及返工。
3、根据施工图逐一对各管沟、基础、接线井等进行洒白色石灰粉放线，经专业监理工程师和业主代表复核认可，作为施测、监控依据。
对经过复核认可的施工具体坐标点采取有效的加固保护措施，如插入系有红色丝绸的木桩，以确保施工过程中的准确性。
4、建筑主体部位安装灯具的放样则是根据测定管路的垂直平走向弹出线来，按照安装标准规定的测定点间距的尺寸要求布置灯具。
（2）电缆沟开挖
1、管沟开挖严格根据业主提供的相关施工图纸设计要求，确定管沟开挖尺寸大小、深度。
敷设PVC管材、在土质路段的电缆沟开挖深度不得小于0.7米，过路钢管或重要路段的钢管埋设深度不得小于
1.0米。
2、无浮土、积水、淤泥等杂物，槽底不受水浸泡，雨季施工应做好相应的防护措施。
3、开挖过程中，设立专人检查，切实注意地下管线及地下构筑
物，以防破损。
如发现灯具管线布置位置与其它管线相冲突等现象，应会同业主、设计、监理单位研究确定地基处理措施，并做好变更设计、签证以及相应洽商记录。
4、管路敷设，水平或垂直敷设明配管，允许偏差值，管路在2
米以内时，偏差为2mm，全长不应超过管子内径的1/2。
5、检查管路是否畅通，内侧有无毛刺，表层是否完整无损。
（3）电缆保护管敷设
一、套管明敷设
1、管路敷设，水平或垂直敷设明配管，允许偏差值，管路在2米以内时，偏差为2mm，全长不应超过管子内径的1/2。
2、明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架应平直牢固、排列整齐，管子弯曲处无明显折皱。
检查管路是否畅通，内侧有无毛刺，表层是否完整无损。
3、明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、箱、盒等边缘的距离150～300mm范围内设有管卡，中间直线段管卡间的最大距离应符合下列规定：直径15～25mm 的不大于1.0m，32～40mm的不大于1.5m，50mm的不大于2.0m。
4、不得采用木楔固定管卡，直径大于50mm的金属导管的管卡应采用膨胀螺栓固定。
5、所有的室外配线明配管敷设应有防雨功能。
管路与灯头盒间应采用螺纹连接或者插接，并做好防水措施，管口宜设置在防水接线盒、箱内。
（2）配管暗敷设
1、配管暗敷设符合电气施工规范。
在敷设之前，首先应检查是否有穿孔、裂缝和显著的凹凸不平现象，内壁是不是光滑，管口应无
毛刺和尖锐棱角，金属管不应有锈蚀。
2、配管在弯制时，不应有裂缝和显著的折皱和凹瘪现象，其弯扁程度不宜大于管子外径的10%。
保护管宜沿最近的路线敷设，并减少弯曲，埋入地下的保护管，与建筑物表面的距离不应小于15MM，管线敷设的注意不要破坏绿化。
3、进入配电箱的电缆保护管，应排列整齐，管口宜高出配电箱基础面50～80MM，敷设于潮湿场所或直埋于地下的保护管，要采用厚度钢锭，且埋地敷设的钢管其埋深不小于0.8M。
4、钢管采用套管连接，套管长度宜为管外径的1.5～3倍，管与管的对口位于套管的中心，在套管采用焊接时，焊缝应牢固可严密，采用紧固螺钉连接时，螺钉应拧紧，在振动的场所，紧固螺钉应有防松动措施，保护钢管不宜直接对焊。
5、当钢管与接线盒直接连接时，将钢管敷设到接线盒内，当钢管与设备连接时，对于室内干燥场所，钢管端部宜增设电线保护软管或可挠金属电线保护管后引入设备的接线盒内，且钢管管口应包扎紧密，对室外或室内潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，并做成防水弯后引入设备的接线盒。
