2020-2021备战中考化学综合题专练∶金属及酸碱盐反应的图像附答案解析
一、中考初中化学金属及酸碱盐反应的图像1．向一定质量AgNO 3和Cu(NO 3)2的混合溶液中加入Zn ，溶液质量与加入Zn 的质量关系，如右图所示，下列说法正确的是A ．a 点溶液中的溶质有2种B ．c 点溶液中溶质为Zn(NO 3)2、Cu(NO 3)2C ．取d 点的固体，加入稀盐酸，无气泡产生D ．若取a~b 段溶液，滴加稀盐酸，有白色沉淀【答案】D【解析】【分析】在金属活动性顺序中，Zn ＞Cu ＞Ag ，向一定质量AgNO 3和Cu （NO 3）2的混合溶液中加入Zn ，与两种溶质依次发生反应的化学方程式为：()32Zn +2AgNO =+2AgZn NO 65216所以析出银的过程是溶液质量减少的过程；()()22Zn =+Cu+Cu NO Zn NO 6564 所以析出铜的过程是溶液质量增加的过程。
【详解】A 、在a 点时，硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，溶质是三种，故A 错误；B 、c 点时硝酸铜恰好完全反应，溶液中只有硝酸锌，故B 错误；C 、取d 点的固体，有过量的锌，在加入稀盐酸，有气泡产生，故C 错误；D 、a ～b 段硝酸银没有全部参加反应，溶液中含有硝酸银、硝酸铜和生成的硝酸锌，滴加稀盐酸，有氯化银白色沉淀，故D 正确。
故选D 。
2．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。
其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。
【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。
故选D 。
3．只含一种杂质的硫酸溶液M ，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。
③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。
④若M中含有氯化镁，氯化镁与氢氧化钡溶液反应生成氢氧化镁沉淀和氯化钡，稀盐酸能与过量的氢氧化钡溶液反应生成氯化钡和水，稀盐酸能与氢氧化镁沉淀反应生成氯化镁和水，c点后溶液中稀盐酸过量，溶质有氯化钡、氯化镁、氯化氢三种溶质，c点后溶液中的溶质不少于两种，故说法正确。
故①②③④判断均合理。
故选：A。
4．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。
随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。
向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。
故选B。
【点睛】图像问题主要是结合化学反应分析图的起点位置、变化趋势、转折点、终点位置是否正确。
5．下列图像分别与选项中的操作相对应，其中不合理的是A．向MnO2中加入过氧化氢溶液B．向一定量硫酸铜溶液中加入铝C．向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体（不考虑温度变化）D．向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液【答案】D【解析】【分析】【详解】A、过氧化氢在二氧化锰催化作用下生成水和氧气，二氧化锰是催化剂，反应前后质量和化学性质均不变，故A正确；B、铝和硫酸铜反应生成硫酸铝和铜，反应的关系式为()42432Al+3CuSO=+3CuAl SO54192，54份的铝和硫酸铜反应生成192份的铜，则溶液的质量减少，反应完全，溶液的质量不变，故B正确；C、向一定量不饱和的硝酸钾溶液中加入硝酸钾晶体，硝酸钾溶解，溶质质量增加，溶质质量分数增大，当溶液达到饱和时，溶液中溶质质量不再增加，溶质质量分数不变，故C正确；D、向硫酸铜和稀硫酸的混合溶液中，滴加氢氧化钡溶液，开始就有沉淀生成，反应完全，沉淀的质量不变，故D不正确。
故选D。
6．下列根据实验操作所绘制的图象中，正确的是（）A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、用胃舒平主要成分Al（OH）3治胃酸过多，胃液pH不断变大，氢氧化铝不溶于水，胃液的pH不能增大到7，更不能超过7，故A错误。
B、木炭和氧化铜粉末混合加强热生成铜和二氧化碳，固体质量不断减少，故B错误。
C、加热一定量氯酸钾和二氧化锰固体混合物生成氯化钾和氧气，反应后质量变小，二氧化锰是催化剂，质量不变，故二氧化锰的质量分数不断增大，当氯酸钾完全分解后二氧化锰的质量分数不再变化，故C错误。
D、向盐酸和氯化镁的混合溶液中滴加氢氧化钾溶液，氢氧化钾与盐酸反应生成氯化钾和水，无沉淀产生，然后氢氧化钾再与氯化镁反应生成氢氧化镁沉淀和氯化钾，沉淀量不断增大，当恰好完全反应时沉淀量达到最大值，故D正确。
故选：D。
【点评】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。
7．向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，产生沉淀的质量与加入氢氧化钠溶液质量的关系如图所示。
下列说法正确的是A．a点时，溶液pH>7B．c点时，溶液中含有两种溶质C．b点时，溶液质量比原混合溶液质量小D．d点时，整个反应过程消耗的氢氧化钠溶液质量为8g【答案】B【解析】【分析】【详解】A. 向某盐酸和氯化镁的混合溶液中加入某浓度的氢氧化钠溶液，先后发生的反应分别是：NaOH+HCl=NaCl+H2O，MgCl2+2NaOH=Mg(OH)2↓+2NaCl，a点时，盐酸没有完全反应，溶液显酸性，pH<7，故A错误；B. c点时，是氢氧化钠和氯化镁反应，溶液中含有氯化镁和生成的氯化钠两种溶质，故B 正确；C. b点时，氢氧化钠与盐酸恰好反应，因为反应中无气体、沉淀生成，所以溶液质量大于原混合溶液质量，故C错误；D. d点时，生成了8g氢氧化镁沉淀，设与氯化镁反应的氢氧化钠的质量为x。
22()MgCl +2NaOH =Mg OH +28058NaC gl5.8x ↓ 8058 5.8x g=，解得x =8g 整个反应过程消耗的氢氧化钠溶液质量包括与盐酸反应的氢氧化钠溶液质量与氯化镁反应的氢氧化钠溶液质量，所以整个反应过程消耗的氢氧化钠溶液质量>8g ，故D 错误。
故选B 。
【点睛】能从图像中获取正确的化学信息是解答此题的关键。
8．下列图像能正确反映其对应关系的是A ．表示向一定量的稀硫酸中加入足量的锌粒B ．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C ．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D ．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。
故选A。
9．如图实验（装置气密性好），三种固体质量相同，分别滴入相同体积的浓度8%盐酸，a 处连接压强传感器，压强随时间变化图像正确的是A．B．C．D．【答案】A【解析】【分析】【详解】稀盐酸和氧化钙反应放出大量的热，氧化钙溶于水也放出大量的热，所以瓶内压强会增大，后又因随着时间的推移烧瓶逐渐冷却至室温压强也随着减小；稀盐酸和氢氧化钙反应也放出热量，但是没有稀盐酸和氧化钙反应放出的热量多，所以它的曲线在氧化钙的下面，而稀盐酸和碳酸钙反应生成了大量气体CO2导致瓶内压强增大，随着反应的结束加强增大最大后不再返回。

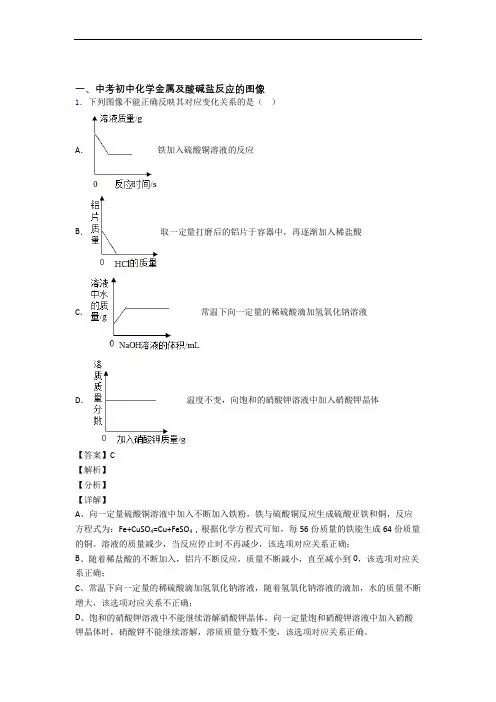

2020-2021备战中考化学金属及酸碱盐反应的图像-经典压轴题附详细答案
一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。
溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C 。
2．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。
对该图像的分析如下：①OP 段发生反应的化学方程式为3322=Na CO +CaCl aCO +2l C NaC ↓②E 、F 点溶液的pH 相同③O 点溶液和G 点溶液的离子种类一样多④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等以上说法中正确的个数有（ ）A ．1个B ．2个C ．3个D ．4个 【答案】C【解析】【分析】碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。
【详解】①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP 段发生反应的化学方程式为23222HCl+Na CO 2NaCl+H O+CO =↑，故①不正确；②E 点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F 点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确；③O 点溶液中的离子有H +、Cl -、Ca 2+三种，G 点溶液中有Cl -、Na +和CO 32-三种离子，两点溶液中的离子种类一样多，故③正确；④碳酸钠与盐酸反应生成2.2 g 二氧化碳，根据化学方程式2322Na CO +2HCl=2NaCl+H O+CO ↑，生成2.2g 的二氧化碳，需要碳酸钠的质量为5.3 g ，碳酸钠与氯化钙反应生成5.0 g 碳酸钙，根据化学方程式2233=CaCl +Na CO CaCO +2NaCl ↓，生成5.0g 的碳酸钙，需要碳酸钠的质量为5.3g ，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。
2020-2021备战中考化学压轴题之金属及酸碱盐反应的图像(备战中考题型整理,突破提升)附答案
一、中考初中化学金属及酸碱盐反应的图像1．向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，x轴表示滴入的Na2CO3溶液的质量，y轴表示生成气体或沉淀的质量。
其中表示溶液中只有一种溶质的点是（）A．a点B．b点C．c点D．o点【答案】B【解析】【分析】【详解】向含有CaCl2和HCl的混合溶液中逐滴加入Na2CO3溶液，加入的碳酸钠先与盐酸反应生成氯化钠、水和二氧化碳，等盐酸完全消耗，才开始与氯化钙反应生成碳酸钙沉淀和氯化钠，沉淀到达最高点说明已经反应结束。
A、a点表示碳酸钠与盐酸恰好完全反应生成氯化钠、水和二氧化碳，此时溶液中的溶质有氯化钠和氯化钙两种，不符合题意；B、b点表示碳酸钠与氯化钙反应生成碳酸钙沉淀和氯化钠，此时溶液中的溶质有氯化钠一种，符合题意；C、c点表示碳酸钠溶液过量，此时溶液中的溶质有氯化钠和碳酸钠，不符合题意；D、o点时，没有加入碳酸钠溶液，此时溶液中的溶质有CaCl2和HCl，不符合题意。
故选B。
2．将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，测得溶液的电导率变化如图所示(电导率越大，说明溶液导电性越强)。
有关说法不正确的是A ．相同条件下，溶液中离子浓度越大，电导率越大B ．甲曲线电导率减小过程中四种离子数目都减少C ．甲曲线上的M 点对应溶液的pH=7D ．乙曲线所对应的实验过程中观察到溶液由红色变为无色【答案】D【解析】【分析】【详解】A 、将含有酚酞的Ba( OH)2溶液平均分成两份置于烧杯中并插入电导率传感器，往其中一份滴加稀硫酸，往另一份滴加硫酸钠溶液，氢氧化钡与稀硫酸反应生成硫酸钡和水，氢氧化钡与硫酸钠反应生成硫酸钡和氢氧化钠，22442Ba(OH)+H SO =BaSO +2H O ↓，2244Ba(OH)+Na SO =BaSO +2NaOH ↓，随着反应的进行，甲、乙溶液中的离子浓度都逐渐减小，恰好完全反应时，离子浓度最小，稀硫酸和硫酸钠过量后，离子浓度又逐渐增加，由图可知，随着反应的进行，电导率也呈现先减小后增加的趋势，故相同条件下，溶液中离子浓度越大，电导率越大，不符合题意；B 、由图可知，甲的电导率变化趋势是，先减小至零，后逐渐增大，乙也呈现先减小后增大的趋势，但是没有减小至零，由此可知，甲曲线反映的是22442Ba(OH)+H SO =BaSO +2H O ↓，乙曲线反映的是2244Ba(OH)+Na SO =BaSO +2NaOH ↓，故甲曲线电导率减小过程中四种离子数目都减少，不符合题意；C 、甲曲线上的M 点电导率为0，说明这时氢氧化钡和稀硫酸恰好完全反应，故这时pH=7，不符合题意；D 、乙曲线所对应的实验为2244Ba(OH)+Na SO =BaSO +2NaOH ↓，溶液中始终都含有氢氧根离子，故溶液始终呈碱性，无色酚酞试液遇碱变红，故溶液一直是红色，符合题意。

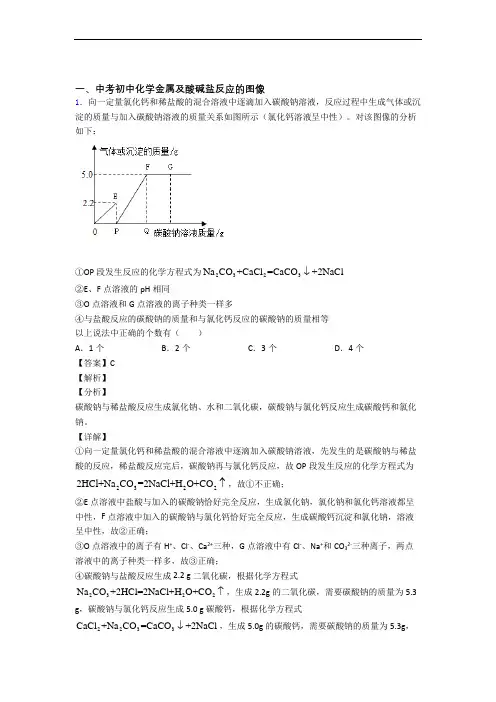

2020-2021备战中考化学金属及酸碱盐反应的图像综合经典题含详细答案
一、中考初中化学金属及酸碱盐反应的图像1．向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，反应过程中生成气体或沉淀的质量与加入碳酸钠溶液的质量关系如图所示（氯化钙溶液呈中性）。
对该图像的分析如下：①OP 段发生反应的化学方程式为3322=Na CO +CaCl aCO +2l C NaC ↓②E 、F 点溶液的pH 相同③O 点溶液和G 点溶液的离子种类一样多④与盐酸反应的碳酸钠的质量和与氯化钙反应的碳酸钠的质量相等以上说法中正确的个数有（ ）A ．1个B ．2个C ．3个D ．4个 【答案】C【解析】【分析】碳酸钠与稀盐酸反应生成氯化钠、水和二氧化碳，碳酸钠与氯化钙反应生成碳酸钙和氯化钠。
【详解】①向一定量氯化钙和稀盐酸的混合溶液中逐滴加入碳酸钠溶液，先发生的是碳酸钠与稀盐酸的反应，稀盐酸反应完后，碳酸钠再与氯化钙反应，故OP 段发生反应的化学方程式为23222HCl+Na CO 2NaCl+H O+CO =↑，故①不正确；②E 点溶液中盐酸与加入的碳酸钠恰好完全反应，生成氯化钠，氯化钠和氯化钙溶液都呈中性，F 点溶液中加入的碳酸钠与氯化钙恰好完全反应，生成碳酸钙沉淀和氯化钠，溶液呈中性，故②正确；③O 点溶液中的离子有H +、Cl -、Ca 2+三种，G 点溶液中有Cl -、Na +和CO 32-三种离子，两点溶液中的离子种类一样多，故③正确；④碳酸钠与盐酸反应生成2.2 g 二氧化碳，根据化学方程式2322Na CO +2HCl=2NaCl+H O+CO ↑，生成2.2g 的二氧化碳，需要碳酸钠的质量为5.3 g ，碳酸钠与氯化钙反应生成5.0 g 碳酸钙，根据化学方程式2233=CaCl +Na CO CaCO +2NaCl ↓，生成5.0g 的碳酸钙，需要碳酸钠的质量为5.3g ，与盐酸反应的碳酸钠溶液中溶质的质量和与氯化钙反应的碳酸钠溶液中溶质的质量相等，故④正确。
故选C。
2．将一定质量的锌粉加入到含硝酸银和硝酸铜的混合溶液中，充分反应。
2020-2021中考化学金属及酸碱盐反应的图像综合练习题及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。
随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。
向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。
2020-2021中考化学金属及酸碱盐反应的图像的综合复习附答案解析
C、将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出，溶质质量分数先增大，待有晶体析出时，质量分数不变；故选项错误；
D、向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸，钡离子与硫酸根直接反应产生硫酸钡白色沉淀；故选项正确；
故选：D。
5．下列四个图像分别与选项中的操作相对应,其中合理的是
A． 向氢氧化钠溶液中不断加入水
B． 加热一定质量的氯酸钾和二氧化锰的混合物
C． 向FeCl3和HNO3的混合溶液中加入NaOH溶液
D． 向硫酸铜溶液中加入铝
【答案】C
【解析】
【分析】
【详解】
A、向氢氧化钠溶液中不断加入水，溶液pH值不断减小，最终无限接近与7，但不能小于7；故选项错误；
故选：C。
6．下列图象的对应关系合理的是( )
A． 向pH=10的NaOH溶液中不断加入水
B． 在久置的NaOH溶液中加入稀盐酸
C． 分别向稀盐酸中加入等质量的Fe和Mg
D． 在饱和的KNO3溶液中加入KNO3晶体
【答案】B
【解析】
【分析】
【详解】
A、向pH＝10的NaOH溶液中不断加入水，溶液的碱性逐渐减弱，pH值逐渐减小，无限的接近7，但是不会小于7，故A错误；
A．O→A、B→C过程中均没有发生化学反应
B．该溶液中一定含有H2SO4、MgCl2
C．该溶液中一定没有Na2CO3、BaCl2、NaCl
D．C点对应溶液中的溶质有NaCl、NaOH
【答案】B
【解析】
【分析】
开始一段时间内不产生沉淀，说明氢氧化钠先和稀硫酸反应，即溶液中含有硫酸，则溶液中不含有氯化钡、碳酸钠，是因为硫酸和氯化钡、碳酸钠不能共存，硫酸完全反应后，氢氧化钠和氯化镁反应生成白色沉淀氢氧化镁和氯化钠，不能确定溶液中是否含有氯化钠。
2020-2021备战中考化学 金属及酸碱盐反应的图像 培优练习(含答案)含答案
一、中考初中化学金属及酸碱盐反应的图像1．下列图像能正确反映其对应关系的是A．表示向一定量的稀硫酸中加入足量的锌粒B．表示向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液C．表示向一定量的氢氧化钠溶液中滴加稀硫酸至恰好完全反应D．表示将等质量的大理石分别与足量的等质量等溶质质量分数的稀盐酸反应【答案】A【解析】【分析】【详解】A、向一定量的稀硫酸中加入足量的锌粒时，反应生成氢气，当稀硫酸完全反应后不再产生气体，正确；B、向一定量稀盐酸和氯化钡的混合液中滴加硝酸银溶液时，立即产生白色沉淀，错误；C、向一定量的氢氧化钠溶液中滴加稀硫酸时，氢氧化钠和稀硫酸反应生成硫酸钠和水，随着反应进行，pH不断减小，恰好完全反应时pH=7，错误；D、将等质量的大理石分别与足量的等体积等溶质质量分数的稀盐酸反应时，最终生成二氧化碳的质量相等，错误。
故选A。
2．下列选项中的操作，与图像不能相对应的是A．向一块表面锈蚀的铁片上滴加足量稀盐酸B．向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸C．向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸D．向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、向一块表面锈蚀的铁片上滴加足量稀盐酸，稀盐酸先和氧化铁反应生成氯化铁和水，后和铁反应生成氯化亚铁和氢气，该选项对应关系正确；B、向氢氧化钠和硝酸钡混合溶液中滴加稀硫酸，硫酸根和钡离子结合可以生成硫酸钡沉淀，一开始就有沉淀生成，该选项对应关系不正确；C、向碳酸钠和氢氧化钠混合溶液中滴加稀盐酸，稀盐酸先和氢氧化钠反应生成碳酸钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，该选项对应关系正确；D、向一定量硫酸和硫酸铜混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确。
故选B。
3．向H2SO4和CuSO4的混合溶液中逐滴加入NaOH溶液至过量，下列图象横坐标表示加入NaOH溶液的质量，纵坐标表示反应的有关变化情况，其中正确的是( )A．B．C．D．【答案】C【解析】【分析】【详解】A、加入NaOH溶液至过量可知最后pH值大于7，故A错；B、由于在没加入氢氧化钠之前，没有生成硫酸钠，所以应该从0点开始，故B错误；C、加入氢氧化钠后，氢氧化钠先与硫酸反应，把硫酸反应完再与硫酸铜反应生成氢氧化铜沉淀和硫酸钠，所以一开始没有沉淀生成，故C正确；D、由于氢氧化钠过量，所以最后硫酸被反应完了，所以硫酸的质量分数最后变为零，故D 错。
2020-2021中考化学专题训练---金属及酸碱盐反应的图像的综合题分类及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．下列图像不能正确反映其对应变化关系的是（）A．铁加入硫酸铜溶液的反应B．取一定量打磨后的铝片于容器中，再逐渐加入稀盐酸C．常温下向一定量的稀硫酸滴加氢氧化钠溶液D．温度不变，向饱和的硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A、向一定量硫酸铜溶液中加入不断加入铁粉，铁与硫酸铜反应生成硫酸亚铁和铜，反应方程式为：Fe+CuSO4=Cu+FeSO4，根据化学方程式可知，每56份质量的铁能生成64份质量的铜。
溶液的质量减少，当反应停止时不再减少，该选项对应关系正确；B、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；C、常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，该选项对应关系不正确；D、饱和的硝酸钾溶液中不能继续溶解硝酸钾晶体，向一定量饱和硝酸钾溶液中加入硝酸钾晶体时，硝酸钾不能继续溶解，溶质质量分数不变，该选项对应关系正确。
故选C。
2．下列四个图象分别对应四个变化过程的一种趋势，其说法错误的是A．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气B．向硝酸银和硝酸铜的混合溶液中加入过量的锌粉C．向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液D．向一定量H2SO4和MgCl2的混合溶液中逐滴加入Ba(OH)2溶液至过量【答案】B【解析】【分析】【详解】A. 加热一定质量的氯酸钾和二氧化锰固体混合物制取氧气，当加热一段时间以后，生成氧气、氯化钾，二氧化锰在反应中作催化剂，质量不变。
随着反应的进行，固体质量逐渐减少，所以固体中二氧化锰的质量分数逐渐增大，当氯酸钾完全反应后，固体质量不再减少，所以固体中二氧化锰的质量分数不再增大，此选项正确；B. 金属活动性顺序中，排在前面的金属能将排在后面的金属从其化合物的水溶液中置换出来，且金属活动性差距越大，反应越易发生。
向硝酸银和硝酸铜的混合溶液中加入过量的锌粉，锌粉先与硝酸银溶液反应，Zn+2AgNO3=2Ag+Zn(NO3)2，每65份质量的锌能生成216份质量的银，反应后溶液的质量减少，硝酸银完全反应后，锌再和硝酸铜溶液反应，Zn+Cu(NO3)2=Zn(NO3)2+Cu，每65份质量的锌能生成64份质量的铜，溶液质量变大，图像应先降后升，此选项错误；C. 向氯化钙和盐酸的混合溶液中加入过量的碳酸钠溶液，碳酸钠先与盐酸反应，使pH值逐渐变大，盐酸刚好完全反应时，pH=7，再继续滴加过量的碳酸钠溶液，因为碳酸钠溶液显碱性，所以溶液的pH>7，此选项正确；D. 向H2SO4和MgCl2的混合溶液中不断加入Ba(OH)2溶液，氢氧化钠溶液与硫酸、氯化镁都能发生反应生成沉淀，开始时就生成沉淀，当H2SO4和MgCl2完全反应后，再加入Ba(OH)2溶液也不再产生沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，此选项正确。
2020-2021备战中考化学与金属及酸碱盐反应的图像有关的压轴题及答案
一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。
③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。
2020-2021备战中考化学金属及酸碱盐反应的图像综合题及答案解析
一、中考初中化学金属及酸碱盐反应的图像1．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
2．只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
①M中一定不含有碳酸钠，因为碳酸钠能与硫酸反应，不能共存，故说法正确。
②图中ab间（不含a、b两点）是过量的氢氧化钡与盐酸反应的过程，过程中呈碱性，滴入酚酞溶液变红，故说法正确。
③M中的杂质可能是氯化镁等，当杂质为氯化镁时，与氢氧化钡反应产生氢氧化镁沉淀，氢氧化镁与盐酸反应没有气泡产生，故说法正确。
2020-2021中考化学金属及酸碱盐反应的图像综合练习题附答案解析
一、中考初中化学金属及酸碱盐反应的图像1．现有盐酸和氯化铜的混合溶液，向其中逐滴加入氢氧化钠溶液直至过量，根据实验事实绘制如图所示曲线。
其中说法正确的是（ ）A ．a→b 段产生 Cu(OH)2的质量不断增大，故溶质质量增大B ．c→d 段溶液的pH 不变C ．整个过程中氯化钠的质量一直在不断增大D ．a 点、d 点对应溶液中所含溶质均为两种【答案】D【解析】【分析】向盐酸和氯化铜的混合溶液滴加氢氧化钠溶液至过量时，发生的反应的选后顺序是2HCl+NaOH=NaCl+H O 、22CuCl +2NaOH=2NaCl+Cu(OH) 。
【详解】A 、a→b 段溶质质量增加，是因为盐酸与氢氧化钠反应生成氯化钠，生成的氯化钠的质量大于参加反应的氯化氢的质量，没有Cu(OH)2生成，A 不正确；B 、c 点代表氢氧化钠与氯化铜刚好完全反应，则c→d 段溶液中氢氧化钠不断增加，溶液碱性越来越强，溶液的pH 增大，B 不正确；C 、从反应方程式可知，盐酸和氯化铜分别与氢氧化钠反应生成氯化钠，溶液中的氯化钠的质量不断增加，当氢氧化钠过量时，溶液中氯化钠的质量不再增加，C 不正确；D 、a 点表示混合液还末参与反应，溶液中的溶质只有氯化氢和氯化铜两种，d 点表示混合液已经完全反应，氢氧化钠过量，溶液中的溶质有生成的氯化钠和过量的氢氧化钠两种，D 正确。
故选D 。
2．只含一种杂质的硫酸溶液M ，加入足量的氢氧化钡溶液后，再加足量的稀盐酸，过程如图所示。
下列判断合理的是①M中一定不含有碳酸钠②图中ab间（不含a、b两点）滴入酚酞溶液变红色③bc段表示沉淀部分消失，无气泡产生④c点后溶液中的溶质不少于两种A．①②③④B．③④C．①②D．①②③【答案】A【解析】【分析】【详解】只含一种杂质的硫酸溶液M，加入足量的氢氧化钡溶液后，硫酸能与足量的氢氧化钡溶液反应生成不溶于酸的硫酸钡沉淀和水，沉淀的质量逐渐增加，至完全反应不再发生改变，故oa段沉淀质量增加；ab段沉淀质量不变；bc段质量减少，是因为生成的沉淀中，一部分沉淀能与稀盐酸反应。
