第一讲MapInfo简介及基本概念解析
MapInfo基础教程
MapInfo 基础教程一、 MapInfo 简介MapInfo 是由 MapInfo 公司推出的一个地理信息系统（Geographic Information System 简称 GIS）软件，MapInfo Professional 提供了数据库（包括功能强大的 SQL 查询）和地 图、图表和统计图可视化的处理功能。
是进行数据分析、销售和展示不可多得的商用工具。
拥有 MapInfo Professional， 计算机地图绘制功能尽在掌控。
您可以将数据显示为点、 按照专题显示为影线区域、作为饼图或条形图、作为街区等。
您还可以执行地理操作，例如 重新分区、合并和拆分对象以及缓冲处理。
借助于 MapInfo Professional，还可以查询数 据并直接访问远程数据。
例如， MapInfo Professional 可以显示哪个分店最靠近最大的客户。
还可以计算客 户和商店之间的距离，显示去年花费最多的客户，可以按照销售量通过颜色编码显示商店。
所有这一切只需在地图上以可视化的方式显示数据即可。
从其兼容性来看， MapInfo Professional 可兼容 Microsoft Windows 98、 Windows 2000、 Windows NT 4.0、Windows XP Professional 和 Windows XP Home 以及 Office，以便再在 视窗环境实现轻松自如的运用。
我们现在主要运用其数字制图功能。
二、 MapInfo 数据格式MapInfo 支持的数据格式是 Tab 形式的，通常在 MapInfo 中，创建一个表将会产生以下五个 文件：l<SOMEFILE>.tab： 此文件说明表的结构。
这是一个说明数据所在文件的格式的小 文本文件。
l<SOMEFILE>.DAT：这些文件包含制表数据。
l<SOMEFILE>.MAP：此文件说明图像对象。
Mapinfo

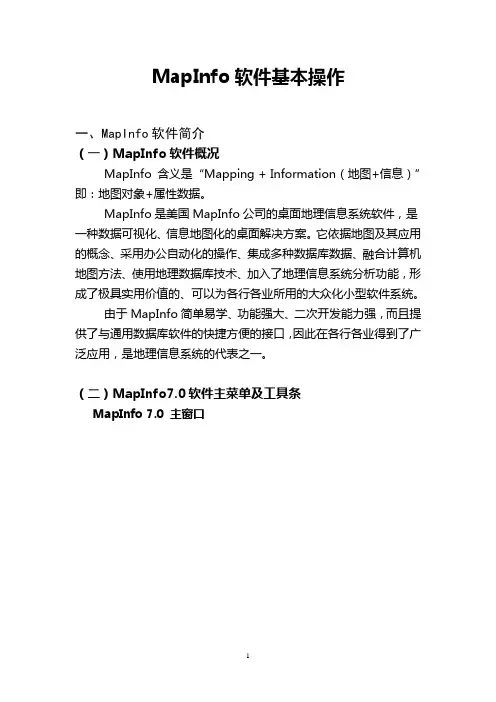

MapInfo软件基本操作一、MapInfo软件简介（一）MapInfo软件概况MapInfo 含义是“Mapping + Information（地图+信息）”即：地图对象+属性数据。
MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。
它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。
由于MapInfo简单易学、功能强大、二次开发能力强，而且提供了与通用数据库软件的快捷方便的接口，因此在各行各业得到了广泛应用，是地理信息系统的代表之一。
（二）MapInfo7.0软件主菜单及工具条MapInfo 7.0 主窗口1、主菜单文件菜单编辑菜单工具菜单对象菜单查询菜单表菜单选项菜单 地图菜单 窗口菜单帮助菜单 布局菜单2、工具条常用工具条包含文件、编辑和窗口菜单中常用的菜单功能工具。
此外，还包含快速访问新建窗口和联机帮助的工具。
1、新建表2、打开表3、保存表4、打印5、剪切6、复制7、粘贴 8、撤销 9、新建浏览窗口 10、新建地图窗口11、新建统计图窗口 12、新建布局窗口 13、新建重新分区窗口 14、帮助 1 2 3 4 5 6 7 8 9 10 11 12 13 14主工具条包括选择对象、改变地图窗口的视图、取得对象的信息和显示对象间距的工具。
它还包括一条命令按钮，用于改变图层的属性和打开图例或同级窗口。
1、选择工具2、矩形选择工具3、半径选择工具4、多边形选择工具5、边界选择工具6、撤销选择工具7、反选工具 8、图形选择工具 9、放大按钮10、缩小按钮 11、改变视图按钮 12、漫游器按钮13、信息按钮 14、热连接按钮 15、标注按钮16、拖动地图窗口按钮 17、图层控制按钮 18、标尺按钮19、显示/隐藏图例按钮 20、显示/隐藏统计窗口按钮21、设置目标分区按钮 22、分配选定对象按钮23、开启/ 关闭区域剪裁按钮 24、设置剪裁区域绘图工具条包含用于创建和编辑地图对象的工具和命令。
MapInfo基本功能与基本操作
2
MapInfo基本操作
MapInfo基本操作
一、栅格图像处理
1.1 栅格图像 1.2 栅格图像的处理
二、 MapInfo表
2.1 2.2 2.3 2.4 2.5 2.6 表的打开、关闭及浏 览 创建新表 地图绘制和编辑 属性数据输入和编辑 表的维护和管理 表的转入、转出
一、栅格图像处理
01
栅格图像
MapInfo 基本概念
02
MapInfo的基本概念
② 地图对象
点对象：点位符号；表示数据的单一位 置，如客户、商店、油井位置。 线对象：覆盖给定距离的开放对象，如； 直线、折线、封闭线、弧线、点虚线、 双线公路、铁路线符号等。 面对象：或区域对象；覆盖给定面积的 封闭对象，包括多边形、椭圆、矩形， 如国家边界、邮政编码边界、和销售区。 注记对象：或文本对象，描述地图或其 它对象的文本，如地图标题或标注。
栅格图像处理
02
栅格图像的处理
1、栅格图像的调整：表—栅格图像—调整样式 调整：对比度、亮度、透明 转换：彩色显示、灰色显示 2、配准栅格图像：表—栅格图像—修改图像配准 图像配准对话框； 增加、删除控制点； 编辑控制点坐标。
地图X、Y；图像X、Y
栅格图像处理
02
栅格图像的处理
（1）控制点坐标信息被存储在配准过程中创建的TAB文 件中； （2）配准后，再次打开该文件时只需将对应的tab表打开 即可。 3、选择投影方式： （1）地球投影：一般采用经纬度longitude－latitude 地球表面特定位置，范围较大； （2）非地球投影：non－earth 地球表面小范围，以平面表示， 需设定地图投影的单位。
MapInfo表
01
栅格图像的用处： 1、将图像引入MapInfo中：如纸张地图、照片等； 2、用作MapInfo地图的背景； 3、作为一幅单独的图像：如遥感图像； 4、地图编辑：屏幕数字化； 5、将一个标志放在页面布局中； MapInfo能显示的栅格图像类型： GIF、JPG、TIF、PCX、BMP、TGA、BIL文件
mapinfo中文教程
MapInfo概述1.1 MapInfo简介MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。
它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。
MapInfo 含义是“Mapping + Information（地图+信息）”即：地图对象+属性数据。
1986年MapInfo公司成立并推出了第一个版本—MapInfo for DOS V1.0及其开发工具MapBasic，此后又推出了DOS平台的2.0和3.0版。
1995年底MapInfo发布了MapInfo Professional，是一个以Windows 95和Windows NT为平台的桌面地理信息系统。
目前该软件的最新版本是MapInfo Professional 7.5及其系列软件。
MapInfo Professional是一套强大的基于Windows平台的地图化解决方案，可以方便地将数据和地理信息的关系直观的展现，其复杂而详细的数据分析能力可帮助用户从地理的角度更好地理解各种信息；可以增强报表和数据表现能力，找出以前无法看到的模式和趋势，创建高质量的地图以便做出高效的决策；凭借其新特性和增强功能，MapInfo Professional 使得桌面地图化和分析功能更快和更容易-并可延伸至整个企业。
MapInfo Professional提供一整套功能强大的工具来进行复杂的商业地图化、数据可视化和GIS功能。
通过MapInfo Professional可连接本地及服务器端的数据库，创建地图和图表以揭示数据行列背后的真正含义。
也可以定制MapInfo Professional以满足用户的特定需要。
支持Oracle8i完全读/写，通过OCI对Oracle8i及通过ODBC对其它数据源的实时访问。
《mapinfo入门教程》ppt课件
MapInfo提供了丰富的空间分析工具，包 括缓冲区分析、叠加分析、网络分析等， 能够满足不同领域的需求。
可视化表达
自定义开发
MapInfo支持多种可视化表达方式，包括 地图、图表、三维场景等，能够直观地展 示空间数据和属性数据。
MapInfo提供了灵活的二次开发接口，支 持用户自定义功能和扩展应用。
专题地图特点
专题地图的制图区域范围和比例尺一般不受限制，可以包括整个地球或某个区域，比例尺可大可小； 专题地图的内容广泛，几乎可以包括所有自然和人文现象；专题地图不仅可以表示现象的现状及其分 布，而且能表示现象的动态变化和发展规律。
制作专题地图步骤
收集数据
收集与主题相关的数据，包括 空间数据和属性数据。
网络分析
基于网络数据集进行最短路径、最 佳路径等分析，适用于交通、物流 等领域的规划与优化。
可视化表达技巧
符号化表达
通过不同的符号形状、大小、颜色等 视觉变量来区分和表示不同的空间对 象或属性信息。
色彩设计
运用色彩心理学和色彩构成原理，设 计合理的色彩方案，增强地图的视觉 冲击力和表现力。
注记与标注
基础操作与界面介绍
启动与退出MapInfo
启动 MapInfo
通过开始菜 单启动
退出 MapInfo
使用文件菜 单中的退出 选项
通过桌面快 捷方式启动
使用Alt+F4 快捷键
界面组成及功能
标题栏
01 显示当前打开的地图文档名称
和MapInfo版本号。
菜单栏
02 包含文件、编辑、视图、地图
、表格、窗口和帮助等菜单项 ，用于执行各种操作。
添加必要的文字注记和标注，解释和 说明地图内容，提高地图的可读性和 易理解性。
实习一_MapInfo_入门基本操作
地图对象的编辑与修改
——移动圆弧端点
使用整形命令改变圆弧的端点
用选择工具选中圆弧并选择整形，抓住圆弧的任 一端，将它移至所需位置。对圆弧整形不会改变 它所属的椭圆形状，只改变它的端点
地图对象的编辑与修改
——选择多个节点
按住shift键进行多个节点的选择
地图对象的编辑与修改
——对齐节点
按一下 s 键，使对齐节点选项可用， MapInfo在移动节点时搜索这些节点， 当光标到达与对象的某个节点 的某段距离之内时，MapInfo自动 把光标与该节点对齐
图层是MapInfo地图的基本构筑块
实习目的
（1）知道MapInfo图层的概念
（2）理解表和图层的关系
（3）会控制图层的显示、编辑和可选择等操作
打开”图层控制”对话框 的方法： ① 选择”地图”菜单中的”图层控制”命令； ② 通过主工具栏中的图层控制工具 。
控制图层的属性
实 际 操 作 演 示
图层可选择但不可编辑——〉只能查看这些属性 图层可选择也可编辑——〉可编辑这些属性 编辑——〉获取信息
地图对象的编辑与修改
——对象整形
可对区域、折线、线、圆弧和点进行整形
选择工具 编辑 整形
绘图工具条上的“整形”按钮
MapInfo在所有折线或多边形的两条线段连接处都绘制节点
整形对象可移动节点、增加节点或从对象中删除节点
——改变符号对象的 类型、颜色、大小等
增加节点按钮——在 “整形” 情况下才可用
线样式按钮 ——改变线对象的 颜色、宽度和类型
区域样式按钮
——改变区域对象的填充图案和边框
文本样式按钮 ——改变文本的字体、 大小、颜色和属性
地图对象的绘制
《mapinfo全部教程》课件
目 录
• MapInfo软件简介 • MapInfo基础操作教程 • MapInfo进阶操作教程 • MapInfo高级应用教程 • MapInfo常见问题解答
CHAPTER 01
MapInfo软件简介
MapInfo软件的发展历程
1986年，MapInfo公司成 立，推出首款地图信息系 统软件。
2000年代，MapInfo不断 推出新版本，并拓展全球 市场。
1990年代，MapInfo软件 逐渐成为地理信息系统领 域的领导者。
2010年代，MapInfo软件 持续创新，并与其他技术 进行集成。
MapInfo软件的主要功能
地图浏览与缩放
支持多种地图数据格式，提供流畅的地图浏 览和缩放功能。
感谢您的观看
数据查询与分析
支持属性数据和空间数据的查询、统计和空 间分析功能。
地图标注与符号化
提供丰富的标注、符号和图层样式，满足各 种地图表达需求。
数据导入与导出
支持多种数据格式的导入和导出，便于与其 他软件进行数据交换。
MapInfo软件的应用领域
城市规划与管理
用于城市规划、土地利用、交通管理等方面的数据可视化与分析。
生动和立体。
MapInfo地图的图层管理
创建和管理图层
在MapInfo中，用户可以创建多 个图层，并对每个图层进行单独 管理，包括添加、删除、隐藏等 操作。
设置图层叠加顺序
用户可以设置图层的叠加顺序， 以控制不同图层之间的显示关系 ，实现更加复杂的地图表达。
调整图层透明度
通过调整图层的透明度，用户可 以在同一图层上叠加多个要素， 以实现更加丰富的地图信息展示 。
MAPINFO常用功能介绍ppt课件
6.查询与选择(一)
MapInfo提供两条命令来经过查询选中对象：“选择〞和“SQL 选择〞。“选择〞更简便，而“SQL选择〞功能更强。 选择命令 选择“查询/选择〞 单击“从表选择记录〞下拉列表，选中要从中选择记录的表。在“满 足条件〞框中键入查询表达式，或单击“辅助〞按钮来显示“表达式 〞对话框，它有助于写表达式。
翻开新的地图窗口表示要为创建的表创建一个新的地 图窗口，这个表的这个表的图形编辑都在一个新的地图窗 口中进展。
当曾经有地图窗口，想把创建的表添加到当前的地图 窗口时，就在“添加到当前地图窗口〞前打勾。
4.3新建表[创建字段]
新表构造定义了表的属性信息存储方式： 一个字段就是一类信息。 字段用名字、类型来描画字段的信息，对于一些类型如字符型，
另存表可改动表的投影、名字、存储途径等。“文件 /另存〞。
复原表是将表复原到上次保管的数据。“文件/复原 表〞。
4.7表维护(一)
• 表构造
•
表构造能更改曾经建立，字段类型，添加新的字段等。表构造更改将影响到表的一切数
据，所以在改表构造之前最好备份表，并确定能否会呵斥一定的后果等。
需求描画详细的字符宽度。如下表中，表中可存储两类信息，一类是 name字段，存储名字，一类是 type字段，存储类型信息。
留意：数据制造，表的字段是规定好的，严厉按照各个表的字段 要求建立。如字段称号的大小写，字段的类型，字段的宽度等。
4.4翻开表
翻开MapInfo后，翻开曾经存在的表用“文件－>翻 开〔ctrl＋o〕〞。出现翻开对话框，选择要翻开的表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、从功能角度：
在计算机软、硬件系统支持下，对有关的地理分布数据进 行采集、存储、管理、运算、分析、显示和描述的信息系统， 是特定的空间信息系统。
3、GIS的组成：
一个完整的GIS通常由四部分组成：计机硬件环境、GIS 软件、地理空间数据（空间数据＋属性数据）、系统使用与维 护人员。
1.2
GIS与MIS的联系与区别
一、地理信息系统（GIS） 二、MapInfo简介 三、GIS软件介绍 四、MapInfo基本概念 五、GIS数据存储方式
•一、地理信息系统
1.1 地理信息系统的基本概念
GIS是以地理空间数据库为基础，在计算机硬、软件环境的支持 下，对空间相关数据进行采集、管理、操作、分析、模拟和显示， 并采用地理模型分析方法，适时提供多种空间和动态的地理信息， 为地理研究、综合评价、管理、定量分析和决策服务而建立起来 的一类计算机应用系统。
2.3 MapInfo系列产品简介
MapInfo最新的版本是7.8版，包括：
1、MapInfo Professional：桌面地理信息系统软件
2 、 MapBasic ：二次开发语言， MapInfo 应用开发环境。用于扩 展MapInfo功能、实现自动化操作和进行软件系统的集成等。
通过使用 MapBasic 进行二次开发，能够扩展 MapInfo 功能，并 使MapInfo与其他应用软件集成，如 MapBasic 支持ODBC数据库连 接标准、OLE Automation 以及DDE通讯技术，易于与其它应用软 件互联。
联系：都能管理属性数据 区别： GIS能管理空间数据+属性数据； GIS强调空间分析
1、利用空间解析式模型来分析空间数据，GIS的成功依赖于 空间分析模型的研究与设计。
2、把空间信息和属性信息相结合，既能对属性进行分析，又
能进行空间分析。
3、可对不同时间序列中的空间信息做出直观的描述，并把 查询与分析结果以图文一体化的方式展现出来。
简言之，GIS是以计算机为工具，具有地理图形和空间定位功能 的空间型数据管理系统。
1、从学术与技术角度：
结合地理学、制图学、计算机、系统工程、经济管理等多学科的 技术系统。
地图观——制图学派（Layer、Theme、Coverage） 数据库观——计算机学派（建立数据库和有效存储数据） 空间分析观——地理学派（强调空间分析与模拟，提出“地理 信息科学” ）
3 、 MapInfo MapX ： OCX 控件。涵盖 MapInfo Professional 全部 功能。相当于Arc/Info的MapObjects。
4 、 MapInfo Proserver ：基于 Internet/Intranet 的桌面地理 信息系统软件 , 计算机网络环境下的地图应用服务器。主要解 决地图数据的统一管理、分布式访问、使用和更新，以及地图 数据的网上传输等问题。 MapInfo ProServer 是 第 一 个 网 络 环 境 下 能 使 MapInfo Prefessional 在 Server 上运行，并通过网络来回答用户的要求 的一种全套软件包，它率先在Internet/Intranet上实现了数据地 图化应用，再一次巩固了 MapInfo 在世界桌面地图信息系统技 术研制和市场销售上的领导地位。
MapInfo概论
（地理信息系统2002级）
参考教材：
1、GIS、MapInfo与Map Basic，北京大学出版社 2、MapInfo6.0应用开发指南，人民邮电出版社 3、地理信息系统与MapInfo应用，科学出版社
成绩评定方法：上课+上机+作业+最后评定 上机地点：2-404 注意：上机时不要忘记带鞋套，按学号顺序使用计算机
空间数据和属性数据的综合体
空间数据
Name
属性数据
Address Town St. Zip
G
GIS
IS
1.3
地理信息系统的类型
1、按其功能和作用不同，可分为： （1）工具型GIS：GIS平台，如MapInfo、Arc Info等 （2）应用型GIS：解决一类或多类实际应用问题的GIS，除 具有GIS的基本功能外，还具有解决地理空间实体及空间信息 分布规律、分布特征及相互依赖关系的应用模型和方法。 2、按其内容不同，可分为： （1）专题GIS(Thematic GIS)：具有限目标和专业特点，如 ：管网信息系统、土地利用信息系统。 （2）区域GIS(Regional GIS)：以区域综合研究和全面信息 服务为目标，如：加拿大国家地理信息系统、黄河流域信息系 统、北京水土流失信息系统等。
课程大纲
第一讲 MapInfo简介及基本概念 第二讲 MapInfo基本操作—表 第三讲 MapInfo查询及分析 第四讲 空间分析及属性信息图形化 第五讲 MapBasic 简介与OLE 第六讲 集成地图开发 第七讲 组件式GIS与MapX基础 第八讲 MapX二次开发
•第一讲 MapInfo简介及基本概念
•二、MapInfo基本介绍
2.1 MapInfo简介
MapInfo 是由 美国MapInfo公司于 1986 年推出的桌面地图 信息系统。由于该系统简单易学、功能强大、二次开发能力 强且可与普通的关系数据库连接，因此用户数量增长很快。 随着其版本的不断升级，功能越来越强。 由于MapInfo的应用越来越广泛，很多大公司在自己的系 统中嵌入MapInfo。 微软：在Office系统中引入地图功能； Oracle 、 Sybase ：已经将 MapInfo 作为企业级大型数据库 的前端工具，实现数据的地理空间查询及可视化显示。
2.2 MapInfo的主要特点
MapInfo=Mapping+Information 提供数据、思维可视化的决策支持方式 ——空间分析 轻松建立数据与地图的关联 ——地理编码 功能完备的SQL查询功能，支持地理表达式——SQL查询
具有OLE嵌入功能，能将图层拖放进其它应用程序
提供MapBasic二次开发工具，方便定制用户界面，增添新功能 支持Client/Server体系结构及无缝图层 直接读/写ODBC数据库 以地理方式实现Oracle,Sybase,Informix等多种数据库数据的空 间存贮与访问
