安装和配置dell远程管理卡详细过程

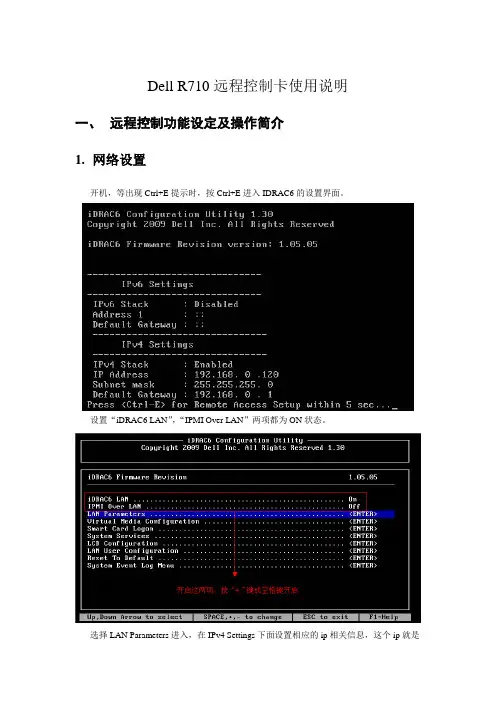

Dell R710远程控制及远程安装说明
Dell R710远程控制卡使用说明一、远程控制功能设定及操作简介1.网络设置开机，等出现Ctrl+E提示时，按Ctrl+E进入IDRAC6的设置界面。
设置“iDRAC6 LAN”，“IPMI Over LAN”两项都为ON状态。
选择LAN Parameters进入，在IPv4 Settings下面设置相应的ip相关信息，这个ip就是要远程控制需要的，可以远程用此ip来控制服务器，设好后返回。
选择LAN User Configuration 设置相应的账号，密码。
2.远程控制设定好远程控制参数后即可在自己电脑的ie里面直接输入刚才设置的ip地址来连接控制了。
IE可能会显示“证书错误”，直接点击“继续浏览此网站”。
打开页面后，输入账号密码，就是在第一步设置的账号密码。
这样就可以查看、控制远端的机器了。
如需强行关机，重启服务器请点击系统－电源管理，这里有电源相关的操作，根据实际情况操作即可。
也可以通过ssh 程序进行控制，相关命令如下使用 SSH 界面登录到 iDRAC6>ssh 服务器远程控制卡地址>login: root >password:输入"smclp"启动SM-CLP 控制台。
->stop /admin1/system1关闭服务器的电源system1 successfully stopped->start /admin1/system1将服务器从电源关闭状态打开system1 successfully started->reset /admin1/system1重新引导服务器RESET successful for system1二、部署方式1.采用双公网地址方式部署即服务器操作系统一个公网地址，服务器远程控制卡一个公网地址。
2.采用一公网一私网地方方式部署即操作系统采用公网地址，服务器远程控制卡采用私网地址。
此部署方式需有多台服务器同时部署在电信机房，从其中一台跳转到另一台，从而进行控制。
戴尔服务器iDRAC6远程管理卡使用手册
戴尔服务器iDRAC6远程管理卡使用手册iDRAC6 Express 管理功能iDRAC6 Express 提供以下管理功能：•动态域名系统 (DDNS) 注册•使用 Web 界面和 SM-CLP 命令行通过 Serial、Telnet 或 SSH 连接进行远程系统管理和监控•支持 Microsoft® Active Directory® 验证—使用扩展模式或标准模式将 iDRAC6 用户 ID 和密码集中在 Active Directory 中•监控—提供对系统信息和组件状态的访问•访问系统日志—能够访问系统事件日志、iDRAC6 日志和崩溃或无响应系统的上次崩溃屏幕，而不受操作系统状态的影响•Dell OpenManage™ 软件集成—使您能够从 Dell OpenManage Server Administrator 或 Dell OpenManage IT Assistant 启动 iDRAC6 Web 界面•iDRAC6 警报—通过电子邮件信息或 SNMP 陷阱提示潜在受管节点问题•远程电源管理—从管理控制台提供远程电源管理功能，比如关机和重设•智能平台管理接口 (IPMI) 支持•安全套接字层 (SSL) 加密—通过 Web 界面提供安全的远程系统管理•密码级别安全性管理—防止未授权访问远程系统•基于角色的权限—为不同的系统管理任务提供可分配的权限•IPv6 支持—增加 IPv6 支持，例如：允许使用 IPv6 地址访问 iDRAC6 Web 界面、指定 iDRAC NIC 的 IPv6 地址、指定目标号码以配置 IPv6 SNMP 警报目标。
•WS-MAN 支持—使用 Web Services for Management (WS-MAN) 协议提供网络可访问管理。
•SM-CLP 支持—增加服务器管理命令行协议 (SM-CLP) 支持，这提供了系统管理 CLI 实施的标准。
Dell Lifecycle Controller 2 远程服务用户指南说明书
Dell Lifecycle Controller 2 远程服务版本 1.00.00 用户指南注、警告和严重警告备注: “注”表示可以帮助您更好地使用计算机的重要信息。
小心: “小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。
警告: “严重警告”表示可能会造成财产损失、人身伤害甚至死亡。
本出版物中的信息如有更改，恕不另行通知。
© 2012 Dell Inc. 版权所有，翻印必究。
未经Dell Inc. 书面许可，严禁以任何形式对这些材料进行复制。
本文中涉及的商标：Dell™、Dell 徽标、Dell Precision™、OptiPlex™、Latitude™、PowerEdge™、PowerVault™、PowerConnect™、OpenManage™、EqualLogic™、Compellent™、KACE™、FlexAddress™、Force10™及 Vostro ™是 Dell Inc. 的商标。
Intel®、Pentium®、Xeon®、Core®及 Celeron ®是 Intel Corporation 在美国和其他国家/地区的注册商标。
AMD®是注册商标，AMD Opteron™、AMD Phenom™及 AMD Sempron ™是 Advanced Micro Devices, Inc. 的商标。
Microsoft®、Windows®、Windows Server®、Internet Explorer®、MS-DOS ®、 Windows Vista ®及Active Directory®是 Microsoft Corporation 在美国和/或其他国家/地区的的商标或注册商标。
Red Hat®与 Red Hat® Enterprise Linux®是 Red Hat, Inc. 在美国和/或其他国家/地区的注册商标。
DELL远程管理卡的测试和使用文档
DELL远程管理卡的测试和使用文档1、远程管理卡的配置1、Dell远程管理卡支持网线（LAN 10Base-T）连接。
需要在该卡的bios里做相应设置； 2、将网线插入远程管理卡的LAN口上；3、 启动服务器，自检时按Ctrl＋E进入 Remote Access Configration Utility如果操作系统在按 <Crtl><E> 前开始装载，应让系统完成引导，然后再重新引导系统并重试。
配置 NIC，使用下箭头键，高亮度显示“NIC Selection”（NIC 选择）。
使用左箭头和右箭头键，选择以下某个 NIC 选择：“Dedicated”（专用） — 选择此选项使远程访问设备能够使用 Remote Access Controller (RAC) 上的专用网络接口。
此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。
此选项只有在系统中装有 DRAC 卡时才可用。
“Shared”（共享） — 选择此选项与主机操作系统共享该网络接口。
当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。
远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。
如果 NIC 1 失败，远程访问设备将不可访问。
“Failover”（故障转移） — 选择此选项与主机操作系统共享该网络接口。
当主机操作系统针对 NIC 组配置后，远程访问设备网络接口将具有全部功能。
远程访问设备通过 NIC 1 和 NIC 2 接收数据，但是只通过 NIC 1 发送数据。
如果 NIC 1 失败，远程访问设备会故障转移到 NIC 2 进行所有数据发送。
远程访问设备会继续使用 NIC 2 进行数据发送。
如果 NIC 2 失败，远程访问设备会故障转移回 NIC 1 进行所有数据发送。
按空格键，把DHCP改为Static状态，并且输入ip地址、掩码、网关。
安装和配置dell远程管理卡详细过程
本地服务器的设置
要使用IPMI的远程管理功能需要先进行设置。
在服务器启动过程中，会提示用户按下Ctrl+E进行有关设置，这时按Ctrl+E 进入IPMI管理界面。
IPMI的远程管理功能设置
IPMI管理界面有众多选项，用户无需一一设置。
首先，设置IPMI Over LAN为On，意思为启用通过LAN方式的IPMI。
其次，在第二项NIC Selection中选择“Dedicated”（专用）—选择此选项使远程访问设备能够使用Remote Access Controller (RAC) 上的专用网络接口。
此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。
此选项只有在系统中装有DRAC 卡时才可用，而本机装有该卡。
网络设置
在第三项中设置IPMI接口的IP地址等信息，注意，这里的IP地址可以和服务器网卡的IP 地址不同，而如果用户是通过局域网来进行IPMI控制，该IP地址须和控制端处于同一个网段之内。
此外，用户还需要在“Lan User Configeration”中设置用户名与口令。
设置完毕这些，用户按ESC建推出，系统会提示保存推出，选择之后带待系统重新启动用户就可以通过远程访问IPMI了。
用户设置
保存退出
服务器远程管理
在控制端安装ipmiutil工具包之后，我们就可以通过一系列的命令来获取远端服务器相关信息并对其进行设置了。
DELL远程控制卡详解
先认识下下面这幅图，就是DRAC. DELL 的远程控制卡：使用前先拿条网线. 将它与交换机连接。
下面介绍DRAC 的初始设置: 开机的时候看到以下内容时按Ctrl+E, 进入配置界面:选择LAN Parameters, 回车: 随即显示"NIC Selection" （NIC 选择）这里说明下NIC 的几种模式:∙"Dedicated" （专用）—选择此选项可以使远程访问设备能够使用iDRAC Enterprise 上的专用网络接口。
此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。
此选项只有在系统中装有iDRAC6 Enterprise 时才可用。
安装iDRAC6 Enterprise 卡后，确保更改"NIC Selection" （NIC选择）为"Dedicated" （专用）。
这可以通过iDRAC6 配置公用程序、iDRAC6 Web 界面或通过RACADM 完成。
∙ "Shared" （共享）—选择此选项可以与主机操作系统共享网络接口。
当主机操作系统针对NIC 组配置后，远程访问设备网络接口将具有全部功能。
远程访问设备通过NIC 1 和NIC 2 接收数据，但是只通过NIC 1 发送数据。
如果NIC 1 出现故障，远程访问设备将不可访问。
∙ "Shared with Failover LOM2" （与故障转移LOM2 共享）—选择此选项可以与主机操作系统共享网络接口。
当主机操作系统针对NIC 组配置后，远程访问设备网络接口将具有全部功能。
远程访问设备通过NIC 1 和NIC 2 接收数据，但是只通过NIC 1 发送数据。
如果NIC 1 出现故障，远程访问设备会故障转移到NIC 2 进行所有数据发送。
远程访问设备会继续使用NIC 2 进行数据发送。
Dell服务器远程安装操作系统
Dell 服务器远程安装操作系统
登录Dell服务器管理页面
1、网络连接服务器的idrac的管理口
2、确保本地电脑与服务器的管理口可以正常通信。
通过浏览器访问服务器idrac口的ip
地址。
建议使用IE浏览器。
默认IP地址：192.168.0.120
子网掩码：255.255.255.0
默认网关：192.168.0.1
默认用户名：root
默认密码：calvin
3、通过浏览器访问服务器idrac的ip地址：https://192.168.0.120/
4、如果密码没有修改过，Dell建议更改密码，也可以选择保留。
5、已经等了服务器管理页面。
此处可以看到服务器的详细信息。
6、选择“启动”打开服务器窗口控制台。
选择“允许”访问。
7、信任此证书。
8、打开后可以看到服务器当前页面状态。
9、选择“虚拟介质”—“连接虚拟介质”
10、再次选择“虚拟介质”——“映射CD/DVD”选择要连接的ISO镜像。
选择“映
射设备”
11、点击“下次引导”——“选择虚拟CD/DVD/ISO”重启服务器。
12、服务器重启后，即可在“虚拟CD/DVD”启动，进入系统安装界面。
安装系统即可。
直接进入下一步安装系统即可。
图解戴尔iDRAC服务器远程控制设置
图解戴尔i D R A C服务器远程控制设置Last updated on the afternoon of January 3, 2021图解戴尔iDRAC服务器远程控制设置对于远程的，我们不能经常性的去机房维护，所以远程控制对于服务器来说就显得至关重要。
那么你是用什么方式对服务器进行远程控制呢远程桌面还是NO，你OUT了!如果你用的是的服务器，那么iDRAC功能不使用的话就是个极大的浪费哦。
那么什么是iDRAC呢？iDRAC又称为IntegratedDellRemote，也就是集成戴尔远程控制卡，这是的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控，通过与上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。
它拥有自己的系统和IP 地址，与服务器上的OS无关。
是管理员进行远程访问和管理的利器，戴尔服务器集成了iDRAC控制卡，我们就可以扔掉价格昂贵的KVM设备了。
在戴尔第12代服务器中，iDRAC的版本升级到了iDRAC7，下面我们将以戴尔PowerEdgeR820为例，为您图解iDRAC的一步步设置。
戴尔服务器的iDRAC远程控制接口，在图的右下角，有“iDRAC”字样iDRAC的网口在服务器的背面，一般都标注iDRAC的字样。
在戴尔第12代服务器中，这个网口使用了1Gbps的网口，速度更快。
一般情况下，iDRAC功能默认都是关闭，我们需要在BIOS里面启用，首先我们先重启计算机，然后进入BIOS，选择iDRACSetting。
在BIOS中选择iDRAC设置BIOS中iDRAC详细的设置列表进入iDRACSetting之后，我们看到很多详细的设置，一般情况下我们只要设置网络Network就可以了。
在BIOS中开启iDRAC功能首先我们需要先启用iDRAC功能，戴尔PowerEdgeR820的iDRAC接口采用了千兆，所以我们在EnableNC选项中选择Enable，NCSelection选项中选择Dedicated(iDRAC7Enterpriseonly)，而AutoNegotiation中我们则可以选择iDRAC网络接口的速率和全双工和半双工模式，一般情况下我们选择on，也就是自动设置就可以了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本地服务器的设置
要使用IPMI的远程管理功能需要先进行设置。
在服务器启动过程中，会提示用户按下Ctrl+E进行有关设置，这时按Ctrl+E 进入IPMI管理界面。
IPMI的远程管理功能设置
IPMI管理界面有众多选项，用户无需一一设置。
首先，设置IPMI Over LAN为On，意思为启用通过LAN方式的IPMI。
其次，在第二项NIC Selection中选择“Dedicated”（专用）—选择此选项使远程访问设备能够使用Remote Access Controller (RAC) 上的专用网络接口。
此接口不与主机操作系统共享并会将管理通信路由到单独的物理网络，从而能够与应用程序通信分开。
此选项只有在系统中装有DRAC 卡时才可用，而本机装有该卡。
网络设置
在第三项中设置IPMI接口的IP地址等信息，注意，这里的IP地址可以和服务器网卡的IP 地址不同，而如果用户是通过局域网来进行IPMI控制，该IP地址须和控制端处于同一个网段之内。
此外，用户还需要在“Lan User Configeration”中设置用户名与口令。
设置完毕这些，用户按ESC建推出，系统会提示保存推出，选择之后带待系统重新启动用户就可以通过远程访问IPMI了。
用户设置
保存退出
服务器远程管理
在控制端安装ipmiutil工具包之后，我们就可以通过一系列的命令来获取远端服务器相关信息并对其进行设置了。
