什么是信号的时域什么是信号的频域为什么要从信号的频域来理解信号
信号与系统的时域和频域特性
在时域 由系统的单位冲激响应
h(t)或 hn
在频域 由系统的频率响应
H ( j) 或 H (e j )
1. 它们之间存在的转换关系，往往可以简化运算，如 时域中的微分（差分）方程和卷积运算在频域都变成了代数运算，反之 亦然；
2. 对于实际的系统，时域和频域的要求，往往不能同 时满足，通常需要一些折衷。如P225例4.18 (连续 时间)和P272例5.12（离散时间）的情况。
第六章 信号与系统的时域和频域特性 主要内容
傅里叶变换的模和相位表示； LTI系统的模和相位表示； 理想选频滤波器的时域特性； 非理想滤波器的时域和频域特性讨论； 一阶和二阶（连续、离散时间）系统 系统的时域分析与频域分析举例
1
§ 6.0 引言
在时域和频域，都可以用LTI系统的某一特征，对于系统进行完整描 述，他们分别为：
1. 系统相位为线性相位
若连续时间LTI系统：
y(t) x(t t0 ) 时移系统
则 Y ( j) X j e e jX j jt0
输入信号相移
H ( j) e jt0 , H ( j) t0
随频率线性变化； 斜率为时移值。
上式表明：
t 用，只当是系信统号的在相时位间特上性平仅移仅了是附,加在一频个域线里性发相生移了相移。，则系统对信号t0的作
对连续系统 对离散系统
y(t) kx(t t0) H ( j ) ke jt0
h(t) k (t t0 )
yn kxn n0
H (e j ) ke jn0
hn k n n0
即 H( j) k
H ( j) t0
即
H (e j ) k
H (e j ) n0
10
连续时间信号的时域分析和频域分析
时域与频域分析的概述
时域分析
研究信号随时间变化的规律，主 要关注信号的幅度、相位、频率 等参数。
频域分析
将信号从时间域转换到频率域， 研究信号的频率成分和频率变化 规律。
02
连续时间信号的时
域分析
时域信号的定义与表示
定义
时域信号是在时间轴上取值的信号， 通常用 $x(t)$ 表示。
表示
时域信号可以用图形表示，即波形图 ，也可以用数学表达式表示。
05
实际应用案例
音频信号处理
音频信号的时域分析
波形分析：通过观察音频信号的时域波形，可 以初步了解信号的幅度、频率和相位信息。
特征提取：从音频信号中提取出各种特征，如 短时能量、短时过零率等，用于后续的分类或 识别。
音频信号的频域分析
傅里叶变换：将音频信号从时域转换 到频域，便于分析信号的频率成分。
通信系统
在通信系统中，傅里叶变 换用于信号调制和解调， 以及频谱分析和信号恢复。
时频分析方法
01
短时傅里叶变换
通过在时间上滑动窗口来分析信 号的局部特性，能够反映信号的 时频分布。
小波变换
02
03
希尔伯特-黄变换
通过小波基函数的伸缩和平移来 分析信号在不同尺度上的特性， 适用于非平稳信号的分析。
将信号分解成固有模态函数，能 够反映信号的局部特性和包络线 变化。
频域信号的运算
乘法运算
01
在频域中，两个信号的乘积对应于将它们的频域表示
相乘。
卷积运算
02 在频域中，两个信号的卷积对应于将它们的频域表示
相乘后再进行逆傅里叶变换。
滤波器设计
03
在频域中，通过对频域信号进行加权处理，可以设计

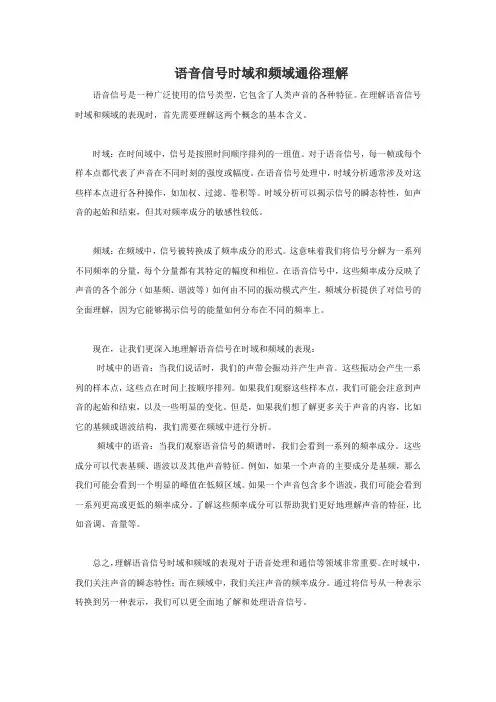

语音信号时域和频域通俗理解
语音信号时域和频域通俗理解语音信号是一种广泛使用的信号类型，它包含了人类声音的各种特征。
在理解语音信号时域和频域的表现时，首先需要理解这两个概念的基本含义。
时域：在时间域中，信号是按照时间顺序排列的一组值。
对于语音信号，每一帧或每个样本点都代表了声音在不同时刻的强度或幅度。
在语音信号处理中，时域分析通常涉及对这些样本点进行各种操作，如加权、过滤、卷积等。
时域分析可以揭示信号的瞬态特性，如声音的起始和结束，但其对频率成分的敏感性较低。
频域：在频域中，信号被转换成了频率成分的形式。
这意味着我们将信号分解为一系列不同频率的分量，每个分量都有其特定的幅度和相位。
在语音信号中，这些频率成分反映了声音的各个部分（如基频、谐波等）如何由不同的振动模式产生。
频域分析提供了对信号的全面理解，因为它能够揭示信号的能量如何分布在不同的频率上。
现在，让我们更深入地理解语音信号在时域和频域的表现：时域中的语音：当我们说话时，我们的声带会振动并产生声音。
这些振动会产生一系列的样本点，这些点在时间上按顺序排列。
如果我们观察这些样本点，我们可能会注意到声音的起始和结束，以及一些明显的变化。
但是，如果我们想了解更多关于声音的内容，比如它的基频或谐波结构，我们需要在频域中进行分析。
频域中的语音：当我们观察语音信号的频谱时，我们会看到一系列的频率成分。
这些成分可以代表基频、谐波以及其他声音特征。
例如，如果一个声音的主要成分是基频，那么我们可能会看到一个明显的峰值在低频区域。
如果一个声音包含多个谐波，我们可能会看到一系列更高或更低的频率成分。
了解这些频率成分可以帮助我们更好地理解声音的特征，比如音调、音量等。
总之，理解语音信号时域和频域的表现对于语音处理和通信等领域非常重要。
在时域中，我们关注声音的瞬态特性；而在频域中，我们关注声音的频率成分。
通过将信号从一种表示转换到另一种表示，我们可以更全面地了解和处理语音信号。

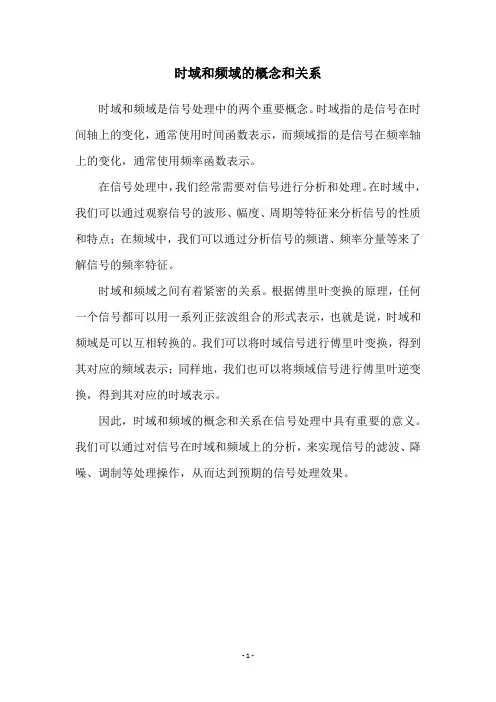

时域和频域的概念和关系
时域和频域的概念和关系
时域和频域是信号处理中的两个重要概念。
时域指的是信号在时间轴上的变化，通常使用时间函数表示，而频域指的是信号在频率轴上的变化，通常使用频率函数表示。
在信号处理中，我们经常需要对信号进行分析和处理。
在时域中，我们可以通过观察信号的波形、幅度、周期等特征来分析信号的性质和特点；在频域中，我们可以通过分析信号的频谱、频率分量等来了解信号的频率特征。
时域和频域之间有着紧密的关系。
根据傅里叶变换的原理，任何一个信号都可以用一系列正弦波组合的形式表示，也就是说，时域和频域是可以互相转换的。
我们可以将时域信号进行傅里叶变换，得到其对应的频域表示；同样地，我们也可以将频域信号进行傅里叶逆变换，得到其对应的时域表示。
因此，时域和频域的概念和关系在信号处理中具有重要的意义。
我们可以通过对信号在时域和频域上的分析，来实现信号的滤波、降噪、调制等处理操作，从而达到预期的信号处理效果。
- 1 -。
信号的时域、频域与数据域测试技术
数据域测试方法
数据采集
通过传感器或数据采集卡等设备，对 信号数据进行实时采集，并转换为可 处理的数据格式。
数据处理
对采集到的信号数据进行预处理、滤 波、去噪等操作，以提高数据的质量 和可靠性。
特征提取
从处理后的信号数据中提取出反映信 号性能的特征参数，如频率、幅度、 相位等。
时域测试主要关注信号随时间变化的 特性。
详细描述
一个典型的应用案例是雷达信号的时 域测试。通过测量雷达信号在不同时 间点的幅度和相位变化，可以分析目 标的距离、速度和角度等信息。
频域测试案例
总结词
频域测试主要关注信号在不同频率的 成分和特性。
详细描述
一个典型的应用案例是通信信号的频 域测试。通过分析信号在不同频率的 幅度和相位响应，可以评估通信系统 的性能，例如信噪比、频谱效率和抗 干扰能力等。
03
根据对信号实时分析的要求，选择能够快速给出分析结果的测
试技术。
测试技术的发展趋势
智能化
利用人工智能和机器学习技术提高测试的自动化和智能化水平。
高效化
优化算法和硬件资源，提高测试效率。
多域融合
结合时域、频域和数据域测试技术的优点，开发多域融合的测试技 术。
05
实际应用案例分析
时域测试案例
总结词
频谱分析
通过分析信号的频谱，了解信号中各频率分量的 幅度和相位信息。
滤波器
用于提取或抑制特定频率范围的信号，实现信号 的频域处理。
频域测试方法
频谱分析仪
用于测量信号的频率、幅度和相位信息，以及信号的 调制参数等。

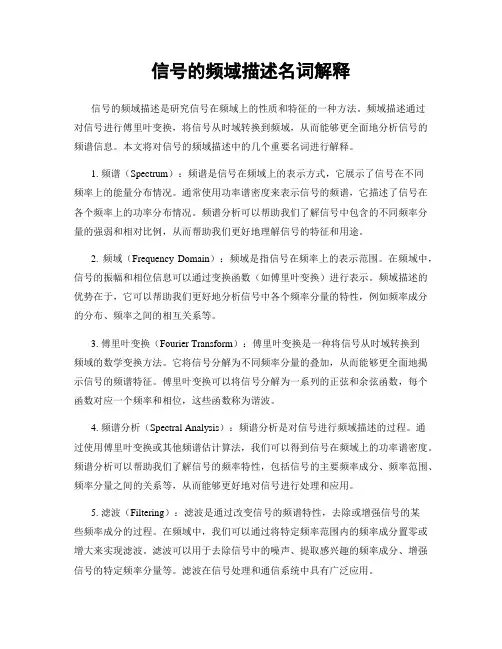

信号的频域描述名词解释
信号的频域描述名词解释信号的频域描述是研究信号在频域上的性质和特征的一种方法。
频域描述通过对信号进行傅里叶变换，将信号从时域转换到频域，从而能够更全面地分析信号的频谱信息。
本文将对信号的频域描述中的几个重要名词进行解释。
1. 频谱（Spectrum）：频谱是信号在频域上的表示方式，它展示了信号在不同频率上的能量分布情况。
通常使用功率谱密度来表示信号的频谱，它描述了信号在各个频率上的功率分布情况。
频谱分析可以帮助我们了解信号中包含的不同频率分量的强弱和相对比例，从而帮助我们更好地理解信号的特征和用途。
2. 频域（Frequency Domain）：频域是指信号在频率上的表示范围。
在频域中，信号的振幅和相位信息可以通过变换函数（如傅里叶变换）进行表示。
频域描述的优势在于，它可以帮助我们更好地分析信号中各个频率分量的特性，例如频率成分的分布、频率之间的相互关系等。
3. 傅里叶变换（Fourier Transform）：傅里叶变换是一种将信号从时域转换到频域的数学变换方法。
它将信号分解为不同频率分量的叠加，从而能够更全面地揭示信号的频谱特征。
傅里叶变换可以将信号分解为一系列的正弦和余弦函数，每个函数对应一个频率和相位，这些函数称为谐波。
4. 频谱分析（Spectral Analysis）：频谱分析是对信号进行频域描述的过程。
通过使用傅里叶变换或其他频谱估计算法，我们可以得到信号在频域上的功率谱密度。
频谱分析可以帮助我们了解信号的频率特性，包括信号的主要频率成分、频率范围、频率分量之间的关系等，从而能够更好地对信号进行处理和应用。
5. 滤波（Filtering）：滤波是通过改变信号的频谱特性，去除或增强信号的某些频率成分的过程。
在频域中，我们可以通过将特定频率范围内的频率成分置零或增大来实现滤波。
滤波可以用于去除信号中的噪声、提取感兴趣的频率成分、增强信号的特定频率分量等。
滤波在信号处理和通信系统中具有广泛应用。
数字信号处理时域信号与频域分析
数字信号处理时域信号与频域分析数字信号处理（Digital Signal Processing，简称DSP）是指对连续时间信号进行采样和量化后，利用数字技术进行处理和分析的过程。
在数字信号处理中，时域信号与频域分析是两个重要的概念和方法。
时域信号是指信号在时间上的变化情况，常用的表示方法是信号的波形图。
时域信号的分析可以得到信号的幅度、频率、相位等信息。
频域分析则是将时域信号转换为频域信号，常用的方法有傅里叶变换、快速傅里叶变换等。
傅里叶变换是将一个时域信号转换为频域信号的方法之一。
通过傅里叶变换，我们可以将信号的频域特性直观地表示出来，从而更好地理解信号的频谱分布。
傅里叶变换可以将时域信号分解为一系列的正弦和余弦函数，并得到每个频率分量的振幅和相位信息。
快速傅里叶变换是一种高效的傅里叶变换算法，它可以在较短的时间内计算出信号的频域特性，并广泛应用于数字信号处理领域。
快速傅里叶变换通过利用信号的周期性和对称性，通过递归的方式将计算量降低到了较小的程度，从而提高了计算效率。
频域分析可以帮助我们了解信号的频谱特性、频率成分以及不同频率成分之间的相互关系。
通过频域分析，我们可以对信号进行滤波、降噪、频率检测等处理操作。
同时，频域分析也可以用于信号的压缩和编码。
在实际应用中，时域信号与频域分析常常相辅相成。
通过时域分析，我们可以观察信号的波形、脉冲特性等，并确定信号的基本特征。
而频域分析则可以进一步研究信号的频率分量、频段分布等，对信号进行更深入的理解。
总结起来，数字信号处理的时域信号与频域分析是不可分割的两个方面。
时域分析能够提供信号的时间特性和波形信息，而频域分析则可以揭示信号的频谱特性和频率成分。
通过综合应用时域信号与频域分析的方法，可以对数字信号进行更全面、准确的处理和分析，为各类应用提供支持与依据。
这些方法和技术在音频处理、图像处理、语音识别等领域得到了广泛的应用和发展，为我们的生活和工作带来了诸多便利与创新。
数字信号处理时域和频域的关系
数字信号处理时域和频域的关系数字信号处理（DSP）是一种数字信号的处理方法，通过数字信号的采样、量化、编码、滤波、变换等一系列处理步骤，把模拟信号转化为数字信号，并对数字信号进行处理，从而达到一定的信号处理效果。
在数字信号处理中，时域和频域是两个重要的概念，它们之间存在着密切的关系。
时域是指信号在时间上的变化，是指信号的幅度随时间的变化规律。
时域分析是指对信号在时间上的变化进行分析，得到信号的幅度、频率、相位等信息。
时域分析的基本工具是时域图，时域图是指信号在时间轴上的波形图，通常使用时间t作为横坐标，信号幅度作为纵坐标。
频域是指信号在频率上的变化，是指信号的幅度随频率的变化规律。
频域分析是指对信号在频率上的变化进行分析，得到信号的频率、幅度、相位等信息。
频域分析的基本工具是频谱图，频谱图是指信号在频率轴上的波形图，通常使用频率f作为横坐标，信号幅度作为纵坐标。
时域和频域是两个相对独立的分析方法，但它们之间存在着密切的关系。
在信号处理中，时域和频域是互相转换的，一个信号在时域和频域之间的变换可以用傅里叶变换来描述。
傅里叶变换是一种将信号在时域和频域之间转换的方法，它把一个信号分解成不同频率的正弦波或余弦波的叠加。
傅里叶变换将信号从时域表示转换为频域表示，从而可以更好地理解信号的频率特性。
傅里叶变换的公式为：F(ω) = ∫f(t)e^(-jωt)dt其中，F(ω)表示信号在频率域上的表示，f(t)表示信号在时域上的表示，ω表示角频率。
傅里叶变换的逆变换是将信号从频域表示转换为时域表示的方法，它将信号从频域表示转换为时域表示，从而可以更好地理解信号的时域特性。
傅里叶变换的逆变换公式为：f(t) = (1/2π)∫F(ω)e^(jωt)dω其中，f(t)表示信号在时域上的表示，F(ω)表示信号在频域上的表示。
傅里叶变换的应用非常广泛，它可以用于信号的滤波、频域分析、谱估计、信号压缩等方面。
在信号处理中，时域和频域是互相转换的，傅里叶变换是实现这种转换的重要工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是信号的时域?什么是信号的频域?为什么要从信号的频域来理解信号?
时域中X轴是时间，反映的是信号随时间变化的情况;
频域中X轴是频率，反映的是信号在不同频率上的分布;
从频域中可以看到信号的成分:包含了哪些不同频率的信号类型?每种类型信号的幅值是多少?对于随机信号，则可以看出信号包含的能量在不同频率的分布情况。
而这些是无法从时域信号中看出来的。
时域（时间域）——自变量是时间,即横轴是时间,纵轴是信号的变化。
其动态信号x（t）是描述信号在不同时刻取值的函数。
频域（频率域）——自变量是频率,即横轴是频率,纵轴是该频率信号的幅度,也就是通常说的频谱图。
频谱图描述了信号的频率结构及频率与该频率信号幅度的关系。
对信号进行时域分析时，有时一些信号的时域参数相同，但并不能说明信号就完全相同。
因为信号不仅随时间变化，还与频率、相位等信息有关，这就需要进一步分析信号的频率结构，并在频率域中对信号进行描述。
动态信号从时间域变换到频率域主要通过傅立叶级数和傅立叶变换实现。
周期信号靠傅立叶级数，非周期信号靠傅立叶变换。
时域和频域只是指分析信号的方法，而不是说某个信号有时域信号和频域信号之分。
一个信号即可以时域信号，也可以频域信号，根据需求做换算，傅里叶变换什么的。
例子：一个持续的基本信号 cos（wt），频域上是一个竖线（频率固定），时域上无限。
一个冲击信号，时域上无限小（=0），频域无限（指分布在频域的各个频段上），所以脉冲干扰影响大。
时域频域
时域和频域是信号的基本性质，这样可以用多种方式来分析信号，每种方式提供了不同的角度。
解决问题的最快方式不一定是最明显的方式，用来分析信号的不同角度称为域。
时域频域可清楚反应信号与互连线之间的相互影响。
目录
1 时域
时域是真实世界，是惟一实际存在的域。
因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。
而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。
时钟波形的两个重要参数是时钟周期和上升时间。
图中标明了1GHz时钟信号的时钟周期和10-90上升时间。
下降时间一般要比上升时间短一些，有时会出现更多的噪声。
时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。
时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期Tclock的倒数。
Fclock=1/Tclock
上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定义。
一种是10-90上升时间，指信号从终值的10%跳变到90%所经历的时间。
这通常是一种默认的表达方式，可以从波形的时域图上直接读出。
第二种定义方式是20-80上升时间，这是指从终值的20%跳变到80%所经历的时间。
时域波形的下降时间也有一个相应的值。
根据逻辑系列可知，下降时间通常要比上升时间短一些，这是由典型CMOS输出驱动器的设计造成的。
在典型的输出驱动器中，p管和n管在电源轨道Vcc和Vss间是串联的，输出连在这个两个管子的中间。
在任一时间，只有一个晶体管导通，至于是哪一个管子导通取决于输出的高或低状态。
2 频域
频域，尤其在射频和通信系统中运用较多，在高速数字应用中也会遇到频域。
频域最重要的性质是：它不是真实的，而是一个数学构造。
时域是惟一客观存在的域，而频域是一个遵循特定规则的数学范畴。
