交换机基本技术及配置
交换机的配置与调试
国网技术学院信息中心
任务一 交换机的基本配置
交换机配置的基础知识
1. 交换机的配置工具
像大多数网络设备一样，交换机没有键盘、鼠标和显示器等输入 和输出设备。
对交换机进行配置和管理，要借助于PC或笔记本电脑来完成。 与交换机之间的连接，通常是将PC或笔记本电脑的串口通过电 缆连接到交换机的Console（控制台）接口，也可以通过网络连 接，使用Telnet、Web浏览器或网络管理软件来进行访问。
End 或Exit 或Crtl+Z
Configure Terminal
全局配置模式 Router (config )#
Login
User Exec 密码
User EXEC
Enable 命令，密码
Privileged EXEC
Configure命令
Vlan Database命令
Global Congfiguration
对交换机的配置是在命令提示符下键入相应的命令和参数来进 行的。
输入的命令统称为CLI（Command-line Interface）命令，人 －机交互式对话界面称为CLI命令行界面，通过Console端口 连接超级终端进入的界面就是CLI命令行界面。
网络设备经过初始化配置以后，也可以通过Web浏览器图形界 面和网管系统进行配置，但与CLI命令行相比，CLI命令行方式 的功能更强大，掌握起来难度也更大些。
表ZY3201401001-1列出了CLI命令6种模式的用途、 提示符、访问及退出方法。
用户 EXEC 模式 Router 〉
接口配置模式 Router (config -if)#
Enable Disable End或Crtl+Z
计算机通信技术实验1交换机的基本配置
计算机通信技术实验1交换机的基本配置电⼦信息学院实验报告书课程名：《计算机通信技术》题⽬：交换机的基本配置班级： xx1411学号： xxxxxxxxxx姓名： xx实验时间 4.14实验⼀交换机的基本配置⼀、实验⽬的1、理解和掌握通过控制台端⼝对交换机进⾏访问、设置和管理的⽅法；2、掌握交换机配置的基本命令、⽅法和步骤。
⼆、实验设备1、Cisco Catalyst 2950系列交换机2台，型号不限。
2、2台PC，操作系统为Windows系列，装有超级终端程序。
3、Console电缆和若⼲根直通线。
三、实验要求1、按实验内容进⾏交换机的配置，验证配置的正确性2、将本实验的实验⽬的、实验内容、实验结果和实验⼩结记录在实验报告纸上。
四、知识要点交换机是⼀种数据链路层设备，运⾏以太⽹通信协议。
Cisco交换机产品以“Catalyst”为标志，包含2900、2918、2940、2960、3560-E、3560、3750-E、3750、4500、4900、6500等众多系列。
1交换机的配置⽅式1)交换机的本地配置连接Cisco交换机上⼀般都有⼀个“Console”端⼝，它是专门⽤于对交换机进⾏本地配置和管理的。
通过Console端⼝连接并配置交换机，是配置和管理交换机必须经过的步骤。
2）利⽤Telnet虚拟终端配置Cisco交换机或路由器通过不同的配置模式来区分命令的执⾏权限（级别）。
在不同模式下，允许执⾏的命令不相同。
1）⽤户EXEC模式–该模式的权限最低，只能执⾏⼀组有限的命令，这些命令主要是查看系统信息的命令Show)、⽹络诊断调试命令（如ping.traceroute等）、终端登录( Telnet)以及进⼊特权模式的命令(enable)等。
–此时的命令⾏提⽰符为“>”，例如“Switch>”。
2）特权EXEC模式–⽤户EXEC模式下，执⾏enable命令，将进⼊到特权EXEC模式。
进⼈该模式后，就能执⾏IOS提供的所有命令。

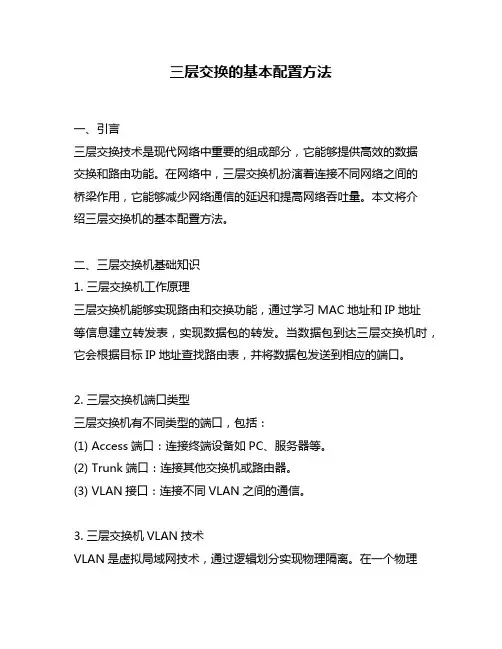

三层交换的基本配置方法
三层交换的基本配置方法一、引言三层交换技术是现代网络中重要的组成部分，它能够提供高效的数据交换和路由功能。
在网络中，三层交换机扮演着连接不同网络之间的桥梁作用，它能够减少网络通信的延迟和提高网络吞吐量。
本文将介绍三层交换机的基本配置方法。
二、三层交换机基础知识1. 三层交换机工作原理三层交换机能够实现路由和交换功能，通过学习MAC地址和IP地址等信息建立转发表，实现数据包的转发。
当数据包到达三层交换机时，它会根据目标IP地址查找路由表，并将数据包发送到相应的端口。
2. 三层交换机端口类型三层交换机有不同类型的端口，包括：(1) Access端口：连接终端设备如PC、服务器等。
(2) Trunk端口：连接其他交换机或路由器。
(3) VLAN接口：连接不同VLAN之间的通信。
3. 三层交换机VLAN技术VLAN是虚拟局域网技术，通过逻辑划分实现物理隔离。
在一个物理网络中可以划分为多个逻辑网段，从而提高网络的安全性和管理性。
三层交换机支持VLAN技术，可以实现不同VLAN之间的通信。
三、三层交换机基本配置方法1. 连接三层交换机将电脑通过网线连接到三层交换机的Console端口，使用超级终端软件连接。
在超级终端中设置波特率为115200，数据位为8，校验位为无，停止位为1。
2. 配置基本参数进入三层交换机的配置模式，设置主机名、域名、管理IP地址等参数。
命令如下：Switch(config)#hostname Switch1Switch(config)#ip domain-name Switch(config)#interface vlan 1Switch(config-if)#ip address 192.168.0.1 255.255.255.03. 配置VLAN创建VLAN并将端口分配到相应的VLAN中。
命令如下：Switch(config)#vlan 10Switch(config-vlan)#name SalesSwitch(config-vlan)#exit4. 配置端口类型和模式将端口设置为Access或Trunk类型，并设置相应的模式。

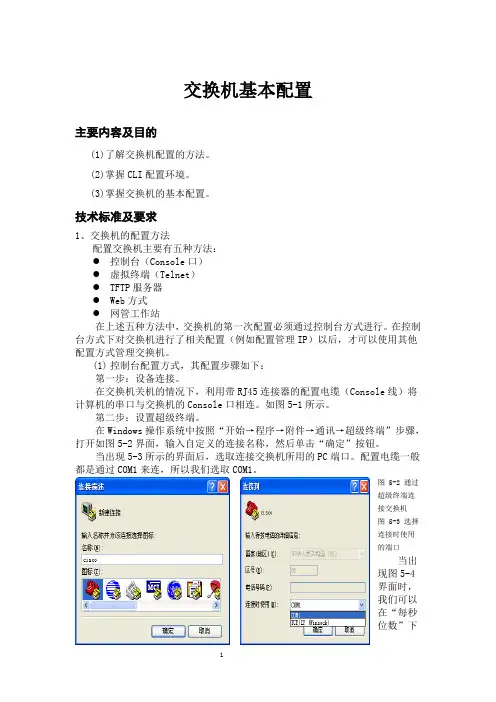

交换机基本配置
交换机基本配置主要内容及目的(1)了解交换机配置的方法。
(2)掌握CLI配置环境。
(3)掌握交换机的基本配置。
技术标准及要求1、交换机的配置方法配置交换机主要有五种方法：●控制台（Console口）●虚拟终端（Telnet）●TFTP服务器●Web方式●网管工作站在上述五种方法中，交换机的第一次配置必须通过控制台方式进行。
在控制台方式下对交换机进行了相关配置（例如配置管理IP）以后，才可以使用其他配置方式管理交换机。
(1)控制台配置方式，其配置步骤如下：第一步：设备连接。
在交换机关机的情况下，利用带RJ45连接器的配置电缆（Console线）将计算机的串口与交换机的Console口相连。
如图5-1所示。
第二步：设置超级终端。
在Windows操作系统中按照“开始→程序→附件→通讯→超级终端”步骤，打开如图5-2界面，输入自定义的连接名称，然后单击“确定”按钮。
当出现5-3所示的界面后，选取连接交换机所用的PC端口。
配置电缆一般都是通过COM1来连，所以我们选取COM1。
图 5-2 通过超级终端连接交换机图 5-3 选择连接时使用的端口当出现图5-4界面时，我们可以在“每秒位数”下拉列表框中选择9600，其他各项均采用默认值。
也可以直接单击“还原为默认值”按钮，然后单击“确定”，此时显示图4-5超级终端界面。
至此，超级终端已经做好与交换机控制台连接的准备了。
图 5-4 设置连接参数图 5-5 超级终端界面第三步：接通交换机电源，连续按几次“回车”键。
在PC机超级终端界面中就会显示交换机的开机信息，并进入交换机的配置模式选择菜单。
第四步：选择配置和管理交换机的方式。
按回车，进入命令行配置方式（CLI：Command-Line Interface）。
由于控制台方式不需要占用交换机的网络带宽，所以又称为带外管理方式。
(2)通过Telnet配置Telnet是基于TCP/IP的协议，如果交换机已经用控制台方式配置了管理IP，就可以使用PC的Telnet程序远程登录交换机并进入交换机的命令行配置模式（CLI）。

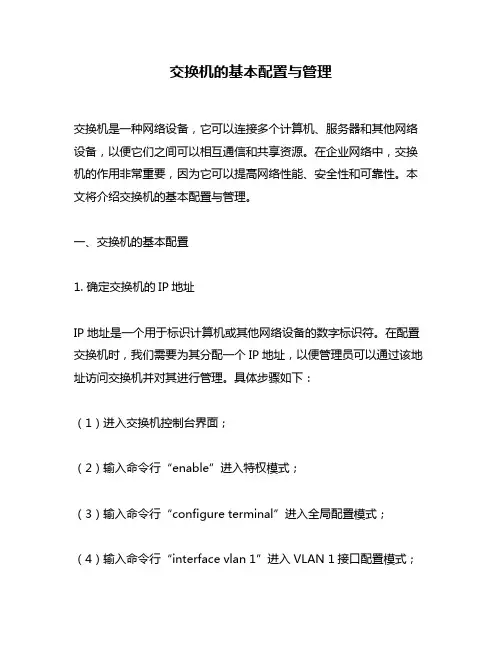

交换机的基本配置与管理
交换机的基本配置与管理交换机是一种网络设备，它可以连接多个计算机、服务器和其他网络设备，以便它们之间可以相互通信和共享资源。
在企业网络中，交换机的作用非常重要，因为它可以提高网络性能、安全性和可靠性。
本文将介绍交换机的基本配置与管理。
一、交换机的基本配置1. 确定交换机的IP地址IP地址是一个用于标识计算机或其他网络设备的数字标识符。
在配置交换机时，我们需要为其分配一个IP地址，以便管理员可以通过该地址访问交换机并对其进行管理。
具体步骤如下：（1）进入交换机控制台界面；（2）输入命令行“enable”进入特权模式；（3）输入命令行“configure terminal”进入全局配置模式；（4）输入命令行“interface vlan 1”进入VLAN 1接口配置模式；（5）输入命令行“ip address 192.168.0.1 255.255.255.0”为VLAN 1分配IP地址；（6）输入命令行“no shutdown”激活VLAN 1接口。
2. 配置VLAN虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分成多个逻辑子网的技术。
通过VLAN，我们可以将不同的计算机和网络设备划分到不同的逻辑子网中，以提高网络性能和安全性。
具体步骤如下：（1）进入交换机控制台界面；（2）输入命令行“enable”进入特权模式；（3）输入命令行“configure terminal”进入全局配置模式；（4）输入命令行“vlan 10”创建一个编号为10的VLAN；（5）输入命令行“name Sales”为该VLAN命名为Sales；（6）输入命令行“vlan 20”创建一个编号为20的VLAN；（7）输入命令行“name Marketing”为该VLAN命名为Marketing。
3. 配置端口端口是交换机上用于连接计算机和其他网络设备的接口。
在配置交换机时，我们需要对每个端口进行配置，以便它们可以正常工作。
华为三层交换机配置教程
华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。
配置这种交换机需要一定的技术知识和经验。
下面是一个简单的华为三层交换机配置教程，帮助您快速入门。
第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。
确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。
第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。
在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。
第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。
首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。
然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。
第四步：配置VLAN配置VLAN是三层交换机的重要功能。
通过VLAN，可以将网络划分为几个独立的虚拟局域网。
首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。
然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。
第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。
首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。
然后，启用路由功能，使用命令“ip routing”来开启路由功能。
第六步：配置接口配置接口是三层交换机的另一个重要功能。
通过配置接口，可以对接口进行管理和控制。
使用命令“interface [接口名称]”进入指定接口的配置模式。
然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。
CISCO交换机基本配置和使用概述
CISCO交换机基本配置和使用概述CISCO交换机是一种常用的网络设备，用于构建局域网（Local Area Network，LAN）。
它可以通过物理线路的连接，将多台计算机或其他网络设备连接到同一个网络中，实现数据的传输和共享。
CISCO交换机的基本配置包括IP地址的配置、VLAN的配置、端口配置、安全性配置等。
接下来，我们将对这些配置进行详细说明。
首先，IP地址的配置是CISCO交换机的基本操作之一。
通过配置IP地址，我们可以对交换机进行管理和监控。
具体的配置步骤如下：1. 进入交换机的配置模式。
在命令行界面输入"enable"命令，进入特权模式。
2. 进入全局配置模式。
在特权模式下输入"configure terminal"命令，进入全局配置模式。
3. 配置交换机的IP地址。
在全局配置模式下输入"interfacevlan 1"命令，进入虚拟局域网1的接口配置模式。
然后输入"ip address 192.168.1.1 255.255.255.0"命令，配置交换机的IP地址和子网掩码。
4. 保存配置并退出。
在接口配置模式下输入"exit"命令，返回到全局配置模式。
然后输入"exit"命令，返回到特权模式。
最后输入"copy running-config startup-config"命令，保存配置到闪存中。
其次，VLAN的配置是CISCO交换机的关键配置之一。
通过配置VLAN，我们可以将交换机的端口划分为不同的虚拟局域网，实现数据的隔离和安全。
1. 进入交换机的配置模式。
同样，在特权模式下输入"configure terminal"命令，进入全局配置模式。
2. 创建VLAN。
在全局配置模式下输入"vlan 10"命令，创建一个编号为10的VLAN。
零基础学习交换机基础配置
零基础学习交换机基础配置交换机基本配置拓扑图要求：1、了解交换机的作用、分类2、掌握交换机的IOS和基本配置方法。
3、熟悉Packet Tracer5.0 交换路由模拟软件的使用。
步骤：1、了解交换机的各种模式的功能。
2、交换机名称和密码配置退到上一层模式用“exit”，要退到特权模式用“end”。
查看交换机配置文件信息show startup-config；当前所有配置信息show running-config保存当前配置用copy running-config startup-config（若没保存，重启后配置丢失）重启交换机用reload命令（以上三个命令都是在特权模式下输入）3、IP地址配置4、telnet配置注：帮助快捷键1、在任何模式下，用户在输入命令时，不用全部将其输入，只要前几个字母能够唯一标识该命令便可，或者在此时按Tab键将显示全称；但如果开始字母错误或者有不止一个相同的开始字母，则不会自动补全。
如： interface serial 0/1 可以写成： int s0/1（缩写形式）2、在任何模式下，打一个“？”即可显示所有在该模式下的命令。
3、如果不会拼写某个命令，可以键入开始的几个字母，在其后紧跟一个“？”，交换机即显示有什么样的命令与其匹配。
4、如不知道命令后面的参数应为什么，可以在该命令的关键字后空一个格，键入“？”，交换机即会提示与“？”对应位置的参数是什么,如：router#show ?5、要去掉某条配置命令，在原配置命令前加一个no和空格。
主要分类1、按网络的覆盖范围划分：交换机分为两种：广域网交换机和局域网交换机。
广域网交换机主要应用于电信领域，提供通信用的基础平台。
而局域网交换机则应用于局域网络，用于连接终端设备，如PC机及网络打印机等。
2、按传输介质和传输速度分：从传输介质和传输速度上可分为以太网交换机、快速以太网交换机、千兆以太网交换机、FDDI交换机、ATM交换机和令牌环交换机等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SW1
F0/1 192.168.0.11
F0/1 192.168.0.12
SW2
交换机的网桥技术
Router#show mem
Router#show protocols
Router#show stacks
Router#show buffers
Router#show running-config
Router#show term
Router#show startup-config Router#show config
交换机内存分类和用途
Router#show version RAM
Router#show flash NVRAM
Router#show Interfaces Flash
程序
互连网操作系统
运行配置文件
路由表和 缓冲区
路
操作系统文件 由
配置文件备份 （可升级部 器
分）
接
口
Router#show processes CPU
桥接和交换的对比
桥接 采用软件实现 每个网桥有一个生成树 每个网桥一般不能多于16口
交换
基于硬件实现(ASIC) 每个交换机内有多棵生成树 交换机可以有非常多的端口
SW1(config-if)# no s置。以上配置操作完成后，需要将配置程序保存在 NVRAM。在特权用户模式下，使用“wr”命令或“copy running-config startup-config”命令将配置程序保存。
交换机连接
两台交换机连接时，采用连接线缆分别连接两台设备的对应端口。 两台交换机的管理IP地址设置为同一VLAN的子网地址
;输入enable secret，设置特权用户口令：ciscoA ;输入line vty 0 15 ，进入虚拟终端登录配置模式 ;输入possword，设置普通用户口令：ciscoB ;输入login local，设置本地（telnet）登录
接口基本配置。交换机出厂（默认）时，交换机 的以太网接口是开启的。使用时，交换机的以太 网接口可配置双工通信模式和速率等
SW1(config)# int vlan 1
;设置vlan 1接口(vlan1为管理vlan)
SW1(config-if)# ip address 192.168.0.11 255.255.255.128 ;设置管理IP地址和子网掩码
SW1(config-if)# ip default-gateway 192.168.0.1 ;设置网关IP地址：192.168.1.1
网桥工作原理
网桥（bridge）工作在数据链路层，根据MAC地 址（物理地址）进行数据帧接收、地址过滤与数 据帧转发，以实现多个网段之间的数据帧交换。
（1）接收
网桥1
网桥2
（2）转发 （3）过滤
LAN1
LAN2
LAN3
交换机的网桥技术
交换机的帧交换规则 （1）如果数据帧的目的MAC地址是广播地址或者
组播地址，则向交换机所有端口转发（除数据帧 来的端口）； （2）如果数据帧的目的地址是单播地址，但这个 地址并不在交换机的地址表中，那么也会向所有 的端口转发（除数据帧来的端口）； （3）如果数据帧的目的地址在交换机的地址表中， 那么就根据地址表转发到相应的端口； （4）如果数据帧的目的地址与数据帧的源地址在 一个网段上，它就会丢弃这个数据帧，交换也就 不会发生。
交换机基本配置与连接
COM1
反转线
Console
设置主机名 。PC机“超级终端”与交换机建立连接后，操作界 面出现交换机普通用户操作提示符“＞”，输入“enable” 回车后，进入特权用户提示符“#”，即可设置主机名
Switch> enable Switch# conf terminal Switch(config)# hostname SW1
;输入enable，进入特权用户模式 ;输入conf terminal，进入全局配置模式 ;输入hostname，设置交换机名为：SW1
交换机基本配置
配置密码。全局配置模式可设置普通用户口令和 特权用户口令。
SW1(config)# enable secret ciscoA SW1(config)# line vty 0 15 SW1(config-line)# possword ciscoB SW1(config-line)# login local
构造维护交换地址表
当然，在存放交换地址表项之前，交换机首先应 该查找地址表中是否已经存在该源地址的匹配表 项，仅当匹配表项不存在时才能存储该表项。每 一条地址表项都有一个时间标记，用来指示该表 项存储的时间周期。
地址表项每次被使用或者被查找时，表项的时间 标记就会被更新。如果在一定的时间范围内地址 表项仍然没有被引用，它就会从地址表中被移走。 因此，交换地址表中所维护的是有效和精确的主 机MAC地址与交换机端口对应信息。
交换机基本技术与配置
目录
交换机组成技术 交换机基本配置与连接 交换机的网桥技术
交换机组成技术
交换机从本质看是一台特 殊的计算机，主要由 CPU、内存储器、I/O 接口等部件组成。
交换机接口主要是以太网 接口，用于将交换机连 接到网络。如 10/100Mbit/s自适 应电口， 1000Mbit/s光口。 交换机还有Console口， 该端口为异步端口，主 要连接终端或支持终端 仿真程序的计算机，在 本地配置交换机
交换机的帧交换过程
构造维护交换地址表
交换机的交换地址表中，一条表项主要由一个主 机MAC地址和该地址位于的交换机端口号组成。 整张地址表的生成采用动态自学习的方法，即当 交换机收到一个数据帧以后，将数据帧的源地址 和输入端口记录在交换地址表中。
例如Cisco交换机，将交换地址表放置在内容可 寻址存储器（CAM，Content Addressable Memory）中，因此也被称为CAM表。
SW1(config)# int vlan 1
;设置vlan 1接口(vlan1为管理vlan)
SW1(config-if)# ip address 192.168.0.11 255.255.255.128 ;设置管理IP地址和子网掩码
SW1(config-if)# ip default-gateway 192.168.0.1 ;设置网关IP地址：192.168.1.1
SW1(config-if)# no shutdown
;激活管理接口地址
交换机基本配置
管理地址配置。交换机运行时可通过Telnet登录，进行 配置管理。这时，交换机需要配置一个IP地址，以便能 通过PC进行Telnet。通常，交换机管理地址是在VLAN （虚拟子网）接口上配置的。设置默认网关IP地址，可 使不同VLAN的PC机也能Telnet登录该交换机，进行运 行管理。
