气动调节阀的结构与原理资料
气动调节阀的结构和工作原理
气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。
直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。
二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。
直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。
三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。
常见的作用器有气动活塞式和气动膜片式两种。
气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。
气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。
四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。
常见的附件有位置器、阻尼器、限位器和手动装置等。
位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。
阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。
限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。
手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。
气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。
当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。
阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。
当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。
气动调节阀手轮原理
气动调节阀手轮原理
气动调节阀手轮原理主要是通过手轮与调节阀的连动，实现对气动调节阀的操作和控制。
具体的工作原理如下：
1.结构：气动调节阀手轮通常由手轮本体和与调节阀相连的阀杆组成。
手轮本体上通常有标度或指示器，用于显示阀门的开度。
2.原理：当手轮被旋转时，通过阀杆与调节阀相连，使阀门的开度相应地改变。
旋转手轮将使阀杆上的螺纹与调节阀的螺纹配合，从而产生线性运动，使调节阀的开度随之变化。
3.控制：通过手轮的旋转，操作人员可以精确地控制阀门的开度。
逆时针旋转手轮可以逐渐打开阀门，增加流量；顺时针旋转手轮则可以逐渐关闭阀门，减小流量。
4.反馈：手轮上的标度或指示器可以提供阀门开度的指示，从而使操作人员能够了解阀门的实际开度。
气动调节阀手轮原理是通过旋转手轮和阀杆的连动来实现对气动调节阀的控制和操作。
手轮的旋转使阀门的开度相应地改变，从而达到对流量或压力的调节。
气动调节阀的结构和原理
气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。
它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。
气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。
2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。
阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。
3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。
阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。
4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。
它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。
5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。
气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。
2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。
根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。
3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。
通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。

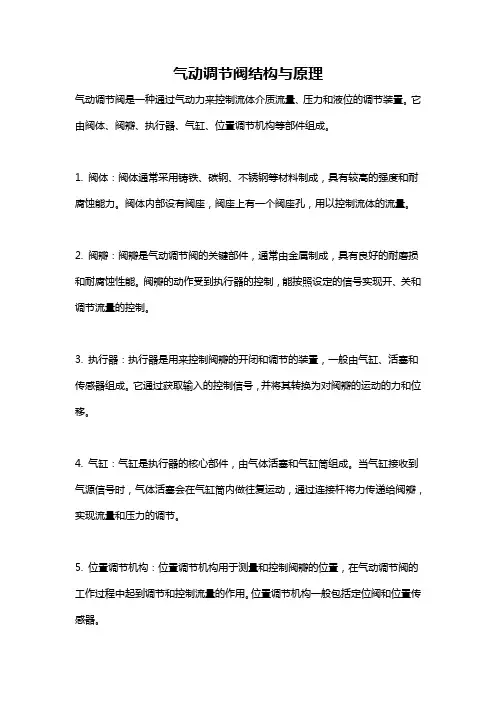

气动调节阀结构与原理
气动调节阀结构与原理气动调节阀是一种通过气动力来控制流体介质流量、压力和液位的调节装置。
它由阀体、阀瓣、执行器、气缸、位置调节机构等部件组成。
1. 阀体：阀体通常采用铸铁、碳钢、不锈钢等材料制成，具有较高的强度和耐腐蚀能力。
阀体内部设有阀座，阀座上有一个阀座孔，用以控制流体的流量。
2. 阀瓣：阀瓣是气动调节阀的关键部件，通常由金属制成，具有良好的耐磨损和耐腐蚀性能。
阀瓣的动作受到执行器的控制，能按照设定的信号实现开、关和调节流量的控制。
3. 执行器：执行器是用来控制阀瓣的开闭和调节的装置，一般由气缸、活塞和传感器组成。
它通过获取输入的控制信号，并将其转换为对阀瓣的运动的力和位移。
4. 气缸：气缸是执行器的核心部件，由气体活塞和气缸筒组成。
当气缸接收到气源信号时，气体活塞会在气缸筒内做往复运动，通过连接杆将力传递给阀瓣，实现流量和压力的调节。
5. 位置调节机构：位置调节机构用于测量和控制阀瓣的位置，在气动调节阀的工作过程中起到调节和控制流量的作用。
位置调节机构一般包括定位阀和位置传感器。
气动调节阀的工作原理如下：当气动调节阀接收到来自控制系统的压力信号时，信号会被传递给执行器，执行器接收到信号后会控制气缸的运动。
当气缸伸出时，连接杆将力传递给阀瓣，使其打开；当气缸缩回时，连接杆将力收回，阀瓣关闭。
通过改变气缸的长度来调节阀瓣的开度，进而控制流体介质的流量和压力。
在实际应用中，气动调节阀通常会配备位置传感器，用来监测阀瓣的位置并反馈给控制系统。
控制系统会根据位置传感器的反馈信号来调整气动调节阀的动作，从而实现更精确的流量调节和压力控制。
总之，气动调节阀通过气动力来控制流体介质的流量、压力和液位。
其结构由阀体、阀瓣、执行器、气缸和位置调节机构等部件组成。
它的工作原理是通过控制执行器的运动，使阀瓣开闭，进而实现对流体介质的精确调节和控制。

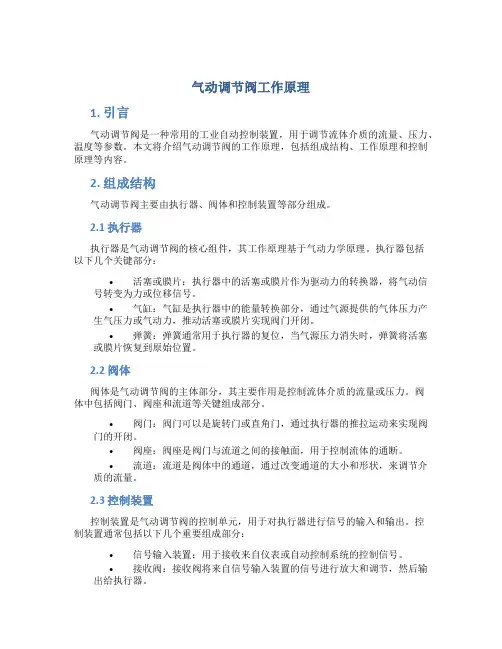

气动调节阀工作原理
气动调节阀工作原理1. 引言气动调节阀是一种常用的工业自动控制装置，用于调节流体介质的流量、压力、温度等参数。
本文将介绍气动调节阀的工作原理，包括组成结构、工作原理和控制原理等内容。
2. 组成结构气动调节阀主要由执行器、阀体和控制装置等部分组成。
2.1 执行器执行器是气动调节阀的核心组件，其工作原理基于气动力学原理。
执行器包括以下几个关键部分：•活塞或膜片：执行器中的活塞或膜片作为驱动力的转换器，将气动信号转变为力或位移信号。
•气缸：气缸是执行器中的能量转换部分，通过气源提供的气体压力产生气压力或气动力，推动活塞或膜片实现阀门开闭。
•弹簧：弹簧通常用于执行器的复位，当气源压力消失时，弹簧将活塞或膜片恢复到原始位置。
2.2 阀体阀体是气动调节阀的主体部分，其主要作用是控制流体介质的流量或压力。
阀体中包括阀门、阀座和流道等关键组成部分。
•阀门：阀门可以是旋转门或直角门，通过执行器的推拉运动来实现阀门的开闭。
•阀座：阀座是阀门与流道之间的接触面，用于控制流体的通断。
•流道：流道是阀体中的通道，通过改变通道的大小和形状，来调节介质的流量。
2.3 控制装置控制装置是气动调节阀的控制单元，用于对执行器进行信号的输入和输出。
控制装置通常包括以下几个重要组成部分：•信号输入装置：用于接收来自仪表或自动控制系统的控制信号。
•接收阀：接收阀将来自信号输入装置的信号进行放大和调节，然后输出给执行器。
•位置传感器：位置传感器用于检测执行器当前的位置，并将位置信息反馈给控制装置。
3. 工作原理气动调节阀的工作原理基于控制装置对执行器的控制。
当控制装置接收到来自仪表或自动控制系统的信号后，会通过接收阀对执行器的活塞或膜片施加压力。
根据压力的变化，执行器将推动活塞或膜片，进而打开或关闭阀门。
3.1 阀门开启当控制装置向执行器发送信号时，气源提供的气体压力将作用于执行器的活塞或膜片。
活塞或膜片会受到气压力的推动，向相应的方向移动，从而将阀门逐渐打开。

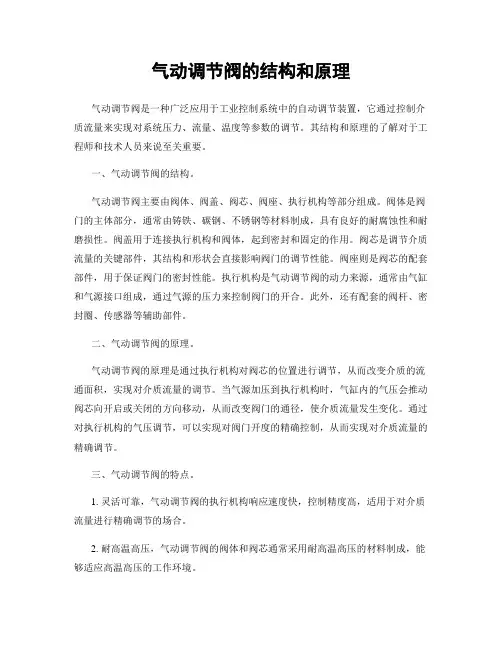

气动调节阀的结构和原理
气动调节阀的结构和原理气动调节阀是一种广泛应用于工业控制系统中的自动调节装置，它通过控制介质流量来实现对系统压力、流量、温度等参数的调节。
其结构和原理的了解对于工程师和技术人员来说至关重要。
一、气动调节阀的结构。
气动调节阀主要由阀体、阀盖、阀芯、阀座、执行机构等部分组成。
阀体是阀门的主体部分，通常由铸铁、碳钢、不锈钢等材料制成，具有良好的耐腐蚀性和耐磨损性。
阀盖用于连接执行机构和阀体，起到密封和固定的作用。
阀芯是调节介质流量的关键部件，其结构和形状会直接影响阀门的调节性能。
阀座则是阀芯的配套部件，用于保证阀门的密封性能。
执行机构是气动调节阀的动力来源，通常由气缸和气源接口组成，通过气源的压力来控制阀门的开合。
此外，还有配套的阀杆、密封圈、传感器等辅助部件。
二、气动调节阀的原理。
气动调节阀的原理是通过执行机构对阀芯的位置进行调节，从而改变介质的流通面积，实现对介质流量的调节。
当气源加压到执行机构时，气缸内的气压会推动阀芯向开启或关闭的方向移动，从而改变阀门的通径，使介质流量发生变化。
通过对执行机构的气压调节，可以实现对阀门开度的精确控制，从而实现对介质流量的精确调节。
三、气动调节阀的特点。
1. 灵活可靠，气动调节阀的执行机构响应速度快，控制精度高，适用于对介质流量进行精确调节的场合。
2. 耐高温高压，气动调节阀的阀体和阀芯通常采用耐高温高压的材料制成，能够适应高温高压的工作环境。
3. 适用范围广，气动调节阀适用于液体、气体等各种介质的调节，广泛应用于化工、石油、电力、冶金等行业。
四、气动调节阀的应用。
气动调节阀广泛应用于工业生产中的流体控制系统，如化工生产中的反应釜控制、石油化工中的裂解炉控制、电力行业中的锅炉控制等。
其精确的流量调节能力和稳定的性能，使其在工业自动化控制系统中扮演着重要角色。
总结，气动调节阀作为一种重要的工业控制装置，其结构和原理的了解对于工程师和技术人员来说至关重要。
通过对气动调节阀的结构和原理进行深入了解，可以更好地应用于实际工程中，提高工业生产的自动化水平和控制精度。
气动调节阀工作原理
气动调节阀工作原理
气动调节阀是一种常见的工业控制阀，它通过气动执行器来实现对流体介质的
调节和控制。
其工作原理主要包括阀体结构、气动执行器、调节机构和工作过程等几个方面。
首先，阀体结构是气动调节阀的重要组成部分，它通常由阀体、阀座、阀芯和
密封件等部件组成。
阀芯是气动调节阀的关键部件，它通过对阀座的开合来控制介质的流量和压力。
密封件则起到密封作用，保证阀门的密封性能。
其次，气动执行器是气动调节阀的动力来源，它通常由气缸、活塞、阀盖和气
源接口等部分组成。
气动执行器通过接收控制信号，驱动阀芯的运动，从而实现对介质流量和压力的调节。
气动执行器的性能直接影响着气动调节阀的控制精度和响应速度。
调节机构是气动调节阀的控制部分，它通常由位置调节器、气源调节阀和控制
阀等组成。
位置调节器用于接收控制信号，并将其转换为阀芯的移动位置，从而实现对介质流量和压力的精确控制。
气源调节阀和控制阀则用于调节气动执行器的气源压力和流量，保证气动执行器的正常工作。
最后，气动调节阀的工作过程是一个动态调节的过程，它通常包括介质的流动、阀芯的移动和控制信号的传递等几个环节。
当控制信号发生变化时，位置调节器会调整阀芯的位置，从而改变介质的流量和压力。
气动执行器则根据位置调节器的指令，驱动阀芯的运动，实现对介质的动态调节和控制。
综上所述，气动调节阀的工作原理主要包括阀体结构、气动执行器、调节机构
和工作过程等几个方面。
了解其工作原理对于正确选择、安装和维护气动调节阀具有重要意义，也有助于提高工业生产过程的自动化控制水平。
气动调节阀的结构和工作原理
气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。
本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。
本文以美国博雷(BARY)厂家生产的S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。
阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。
1、气动调节阀的结构和工作原理1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。
1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。
当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。
当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。
2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。
3、气动调节阀常见故障原因分析3.1、气动调节阀无反馈信号气动调节阀的信号线由一对控制信号线和一对反馈信号线组成。
当PLC给阀门一个信号时，信号在调节阀的定位器中进行信号转换，通过气源压力来控制阀杆动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动保位阀
下降，在弹簧力作用下，平 板阀芯3盖住喷嘴，切断了 气室A与输出口的通道。也 就是将气动执行机构的气室 密封，使调节阀的工作位置 保持在原来的位置上，起到 保持阀位的作用。
调试
调节阀调试方法(仅供参考)
1)准备工作 所有气动阀门调试之前都必须完成以下准备工作 检查配管是否安装正确。 检查定位器以及位置反馈连接件是否安装完好，反馈 连杆的安装角度是否正确。 检查接线是否正确，输入信号是否正确：定位器接收 4~20mA信号，如果信号小于4mA或者大于20mA定位 器都有可能不能正常工作。 气管路吹扫。
概述
气动执行机构分类： 按功能：两位式 调节式 按气缸结构：薄膜式 活塞式 按阀杆移动方式：直行程 角 行程 按阀杆移动方向：正作用 反 作用 按作用方式：单作用 双作用 按气动失效模式分：失气开－ 气关 失气关－气开
概述
控制阀的三断保护
控制阀的三断保护指：断气源保护、断电源保护、断 信号源保护。是满足工艺系统安全运行的重要保障。与电 磁阀、保位阀、快速泄压阀等附件组合使用。
调试
2)ABB控制器调阀调试步骤： 运行操作模式的选择： 按住面板MODE键，用↑或↓键可以选择以下各功能 。一般情况下选择1.0进行远方自动控制，只有在执行器 实际行程非常小而执行器速度太快，发生振荡时选择1.1 控制模式，但其控制精度较低。现场实际选择的是1.0控 制模式，情况良好。
功能分类及显示器文字描述
定位器
信号或1~5V电压信号等，在电气阀门定位器内部将电信 号转换为电磁力，然后输出气信号驱动控制阀。智能电气 阀门定位器带CPU，可处理有关智能运算，它将DCS输出 的电流信号转换成驱动调节阀的气信号，根据调节阀工作 时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使 阀门开度对应于DCS输出的电流信号。并且可以进行智能 组态设置相应的参数，达到改善控制阀性能的目的。 定位器工作原理如下：
概述
气动调节阀
气动调节阀主要由气动执行机构、阀体、附件三部分 组成 。执行机构以洁净压缩空气为动力，接收4~20毫安 电信号或20~100KPa气信号，驱动阀体运动，改变阀芯与 阀座间的流通面积，从而达到调节流量的作用。为了改善 阀门的线性度，克服阀杆的摩擦力和被调介质工况（温度 、压力）变化引起的影响，使用阀门定位器与调节阀配套 ，从而使阀门位置能按调节信号精确定位。 为了机组安全运行，一些重要的阀门设计有电磁阀、 保位阀、快速泄压阀等附件，确保调节阀在失电、失信号 或失气情况下实现快开（关）或保位功能（三断自锁保护 功能），满足工艺系统安全运行的要求。
快速泄压阀
减压阀 减压阀工作原理
压缩空气由输入端进入压力室，经过滤网过滤后通过 阀芯进入输出腔室。输出腔室有一小孔与弹簧腔室相连， 使输出气压直接作用于弹簧膜片上，当输出气压大于膜片 上弹簧压力时，膜片向上移动，带动阀芯向上移动，输入 气源被阀芯隔断，输出腔室内的压缩空气通过膜片和阀芯 顶部之间间隙进入排空腔室由放气孔排出，使输出压力减 小。当输出气压小于膜片上弹簧压力时，膜片向下移动， 输入气源通过阀芯和阀座之间间隙进入输出腔室，使输出 腔室内的压力上升。只有当输出压力与弹簧压力一致时， 阀芯和阀座间隙固定，输出压力稳定。因此只要调整减压 阀顶部的调节螺丝，就控制输出压力。（见下图）
定位器
凸轮式气定位器工作原理
定位器
电-气式定位器：是在气定位器的基础上将电气转换元
件集成到定位器上，将电信号转换为电磁力，然后输出 气信号驱动控制阀，方便了控制。与气动定位器相比， 用户只需要给标准的信号即可（一般是4~20mA电流信 号）。
定位器
智能型定位器（以西门子定位器为例）
目前智能型阀门定位器在电厂中应用最为广泛，相对于机械式定 位器，智能型定位器结构简单、操作方便、维护量小、调校迅速，在 调节时间上不存在滞后，调节精确等优点。主要生产厂家有ABB、西 门子、FISHER、梅索尼兰等。 西门子SIPART PS2 定位器适用于气动直行程或角行程执行机构 的控制。采用微处理器对给定值和位置反馈作比较。如果微处理器检 测到偏差，它就用一个五步开关程序来控制压电阀，压电阀进而调节 进入执行机构气室的空气流量，驱动执行机构使阀门到达与给定值相 对应的位置。最终达到消除偏差。 SIPART定位器性能稳定，具有以下优点： 直行程和角行程执行机构采用同一类型的阀门定位器 三个按键和双行LCD 显示可实现简捷的操作和编程
调试
功能分组 P1.STANDARD 基本参数组 分项功能分组及显示器文字描述 P1.0 ACTUATOR P1.1 AUTO-ADJ P1.2 TOL-BAND P1.3 TEST P1.4 EXIT P2.SETPOINT 给定信号组 P2.0 MIN-RGE P2.1 MAX-PRG P2.2 CHARACT P2.3 ACTION 功能描述 定义定位器安装形式（选LINEAR用于 直行程） 启动自动整定程序 设定偏差带或死区 试验修改结果 退出到运行操作级 设定给定信号的最小值 设定给定信号的最大值 选择调节特性曲线 设定阀门正反作用方式
减压阀
气动放大器
工作原理：
定位器输出信号气压从上部进入放大器， 压迫上膜片A产生向下推力F1，推动金属 架C 向下移动，迫使阀芯向下移，使输 出气压发生改变，输出气压作用于下膜 片B产生向上推力F2，因为上下膜片相等， 所以在金属架C达到平衡时P1=P2。因此， 定位器通过放大器输出到阀门执行机构 的空气流量增加，而压力不变。当P1减 小，P2>P1时，金属架向上移动与阀塞之 间产生间隙，气室B中空气从排气口排出； 随后阀塞在回座弹簧的作用下向上移动， 减小与气流室接触面之间的间隙，进气 减少，气室B中压力减小，直到P2=P1时 达到平衡。
调试
气压调整，FIHER定位器一般调整在2.5bar左右，
ABB定位器一般在3.8bar左右，Simens定位器一般在 4bar左右，SP2定位器调整在2.5bar。 机务对阀门全开和全关位置确认。 确认阀门需调成正作用还是反作用：智能式定位器正 作用与反作用都是可以选择的，一般情况下厂家已根 据定货要求，在阀门出厂前设定好，无须用户设定。 只要检查就可以了。或根据运行要求自行选择。 将手轮放在自动位置。设置了手动操作机构的调阀， 一定要把手轮放在自动位置，否则阀门不能自动调节 阀门调试完毕后检查三断保护是否与设计相符
概述
气动执行机构以洁净压缩空气为动力，通过推动薄膜或活
塞的移动来驱动阀体运动，控制阀门开度以达到控制目的 ，具有结构简单、性能稳定、维护方便和动作可靠、调节 灵敏等特点，因此应用广泛。 电动执行机构以电力驱动的电动机为动力，接收标准电信 号来控制阀门。（一体化执行机构）具有结构简单、维护 方便、不需要电气转换环节等优点，多应用在二位式阀门 。不适合用在一些需要快速反应或调节频繁的的阀门上。 液动执行机构以高压抗燃油（或水）为动力，推动活塞运 动来控制阀门，可以产生很大的推力。常应用在大口径或 高压力管道上。缺点是装置体积大，控制复杂，需要一套 供油装置（油站）来配合工作。一般电厂中采用液动执行 机构的有循泵出口碟阀；高、中低压缸主汽门、调门等。
定位器
以薄膜式执行机构配套使用的定位器为例简述气定位器工
作原理(如下图): 气定位器是按力平衡原理工作的.当进入波纹管的信 号压力增加时,杠杆2绕支点转动,使杠杆末端挡板靠近喷嘴 ,使喷嘴节流、背压,这样使得工作气源经气动放大器后进 入执行机构薄膜压力增加，推动连杆并带动平板一起向下 移动，也使得摆杆向下压，偏心凸轮随之逆时针转动，推 动滚轮使杠杆1向左运动，将反馈弹簧拉伸，当弹簧对杠 杆2的拉力和信号压力作用在波纹管上的力达到平衡时， 执行机构达到平衡，此时一定的信号压力就对应 一定的 阀门位置。
F1
F2
气动保位阀
气动保位阀是阀位保护装置。当阀门气源中断，或气 源供给发生故障时，气动保位阀能够自动切断调节器与调 节阀气室，或定位器输出与调节阀气室之间的通道，使调 节阀的阀位保持原来的控制位置，避免调节阀因失气导致 阀门开度突变对自动调节系统产生的扰动，保证调节回路 中工艺参数不变。这样介质的被调作用不中断，故障消除 后，气动保位阀立刻恢复正常位置。 下图所示为气动保位阀的结构。当气源信号进入气室 B时，作用在比较部件2上的力，与弹簧1的作用力进行比 较。正常状态时，膜片比较部件2的推力，大于给定的弹 簧力，此时平板阀芯3抬起，打开喷嘴4，通道处于正常工 作状态。当气源发生故障而供气中断时，气室B的压力
附件
气动保位阀－保证重要阀门在气源突然中断时能够实现对
调节阀行程的自锁 快速泄压阀－使阀门在失气后快速回到安全位置 限位开关－显示阀门到达全开全关状态
定位器
阀门定位器是气动调节阀的核心部件，起阀门定位作用 。它将阀杆位移信号作为反馈测量信号,以DCS或控制器输 出作为设定信号，进行比较，当两者有偏差时，定位器输出 控制信号到执行机构，驱使执行机构动作，建立阀杆位移与 控制器输出信号之间的一一对应关系。因此，阀门定位器是 以阀杆位移为测量信号，以控制器输出为设定信号的反馈控 制系统。 定位器按其结构形式和工作原理可以分成气定位器、电 －气阀门定位器和智能式阀门定位器。 气定位器的输入信号是标准气信号，例如，20~100kPa 气信号，其输出信号也是标准的气信号。电气阀门定位器的 输入信号是标准电流或电压信号，例如， 4~20mA电流
1.0 CTRL-ADP 1.1 CTRL-FIX 1.2 MANUL 1.3 MAN-SENS
功能解释
选择自适应控制模式（远操） 选择固定控制模式（远操） 切换至现场按键操作 用于检测反馈连杆位移角度范围是否合适
调试
菜单的设置及功能介绍 ABB定位器菜单共分11组，分别用P1.-、P2.- … P11.-表示。同时按住↑和↓键，点击一下ENTER键，计数 器从3计数到1后，松开↑和↓键，显示器则显示“P1.0 CTUATOR”。自动进入第1组配置菜单。如果要进入第 2~11组菜单，则同时按住MODE和ENTER 键，再点击↑ 键进行选择。有些项目又有分项，用MODE键加↑键进入 。功能及分类见下表：
